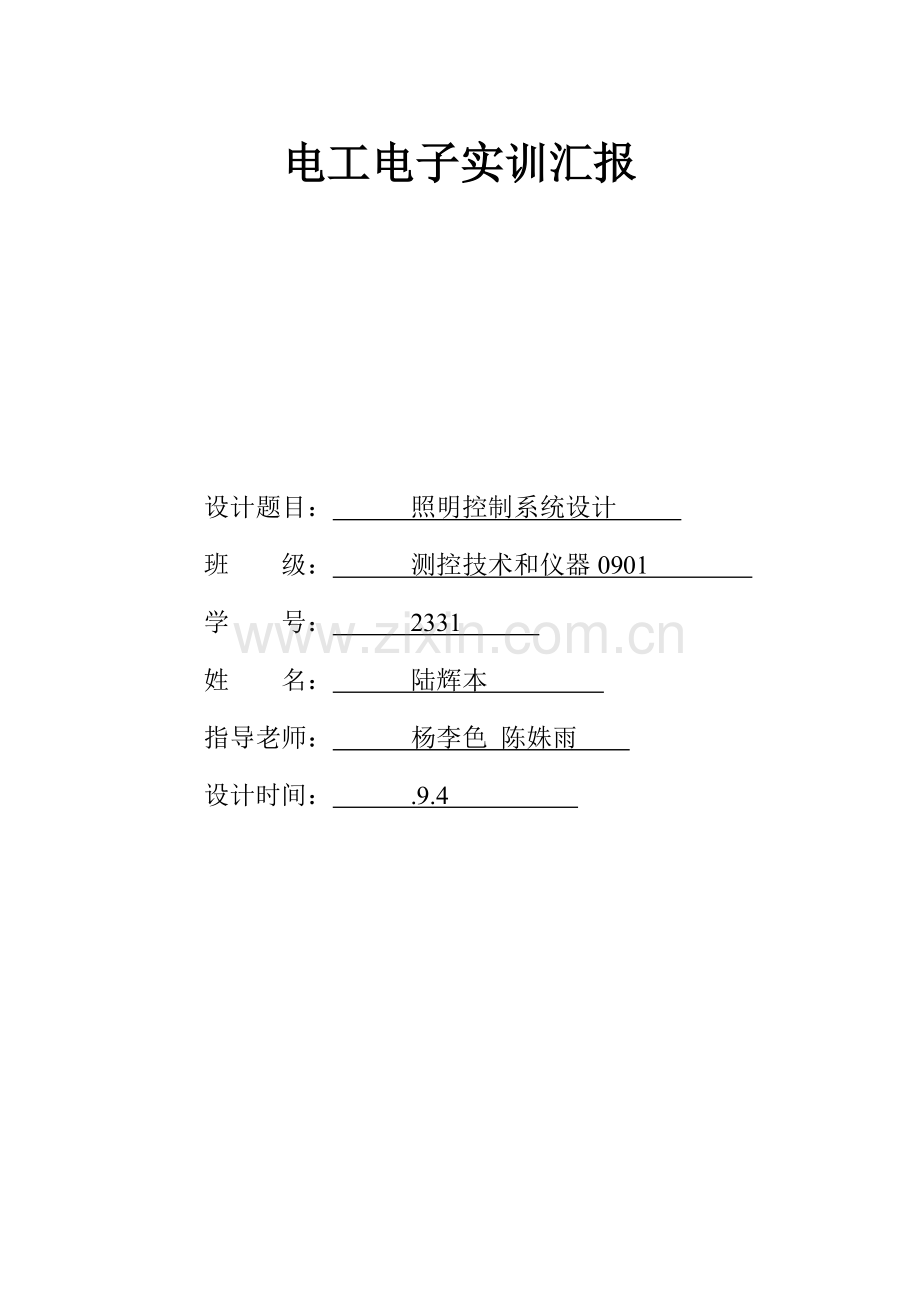

电工电子实训汇报

设计题目： 照明控制系统设计
班 级： 测控技术和仪器0901
学 号： 2331
姓 名： 陆辉本
指导老师： 杨李色 陈姝雨
设计时间： .9.4

摘 要
在实际日常生活中，常常会碰到需要两个开关异地控制同一盏灯场所，比如在客厅和卧室设置灯控开关，控制客厅内同一盏灯，进门时打开客厅灯，进卧室后能够关闭客厅灯。还有在楼梯、通道间照明电灯设计时，也常会用到此控制电路。
在工厂现场或实际生活中，会碰到要求多个开关异地控制同一盏灯或其它实施机构情况，如三开关异地控制、四开关异地控制等，其功效实现大同小异。假设在大型会议厅，若需要嘉宾、听众、工作人员等全部能独立操作灯亮灭，就用到了该功效。
关键词：异地控制 三地控制

目 录

摘要 ……………………………………………………………2
1 引言……………………………………………………………2
1.1 设计目标及意义
1.2 设计内容
1.3 设计任务和要求
2 正文部分……………………………………………3
2.1 仪器设备
2.2 试验原理
2.3 试验步骤和电路图
3 结论和体会…………………………………………………4

4 参考文件………………………………………………………………4

1. 引言
1.1设计目标及意义
熟悉实习工具使用；掌握简单照明路线基础接线
1.2 设计内容
异地和三地照明控制系统设计
1.3 设计任务和要求
（1）熟悉日光灯工作原理，掌握日光灯线路安装
（2)设计并安装异地和三地照明控制系统
2 正文部分
2.1 仪器设备
隔离变压器、日光灯（15W)、启辉器、镇流器、灯座、多路开关、空气开关、 导线等
2.2 试验原理
1、日光灯组成
日光灯关键由灯管、镇流器、启辉器组成。镇流器是一个带铁心线圈，自感系数很大。启辉器关键是一个充有氖气玻璃泡，里面
装有两个电极，一个是静触片，一个是由两个膨胀系数不一样金属组成U型动触片。
2、日光灯工作原理
（1）荧光灯点燃过程：
a、闭合开关，电压加在启辉器两级间，氖气放电发出辉光，产生热量使U型动触片膨胀伸长，跟静触片接触使电路接通。灯丝和镇流器 中有电流经过。
b、电路接通后，启辉器中氖气停止放电，U型动触片冷却收缩，两个触片分离，电路自动断开。
c、在电路忽然断开瞬间，因为镇流器电流急剧减小，会产生很高自感电动势，方向和电源电动势相同，这个自感电动势和电源 加在一起，形成一个瞬时高压，加在灯管中气体开始放电，于是日光灯成为电流通路，开始发光。
（2)日光灯正常发光
日光灯开始发光后，因为交变电流经过镇流器线圈，线圈中会产生自感电动势，它总是障碍电流改变，这时镇流器起着降压限流 作用，以确保日光灯正常发光。正常工作时，灯管能够看作电阻R，镇流器能够看作电感L，但全部不是理想线性元件。。
2.3 试验步骤和电路图
（一）日光灯实训电路
在熟悉了日光灯工作原理前提下，不带电操作，依次将日光灯、启辉器、镇流器连接成图所表示电路，检验电路无误后，闭合单刀开关，日光灯正常工作。

（二）异地照明控制系统
图正确连接电路，此状态处于初始状态，电灯未

合上J1，电灯亮。保持J1闭合，断开J2，电灯灭。
（三）三地照明控制系统
以三开关异地控制一盏灯为例，设计对应控制电路。电源采取单相交流电压220V,频率为50Hz，J1、J2表示单刀双控开关，J3、J4表示双刀双控开关。设定J1处于第一控制点，J3、J4处于第二控制点，J2处于第三控制点，控制电路初始状态图所表示。

此时电路开路，电灯未亮。依据上述设定可自行设计三开关异地动作逻辑，实现具体功效。

3 结论和体会
这次电工电子实训过程，能够说是充满了惊喜和挑战，在充满了迷惑同时也多了部分了解。即使时间不是很长但过程确实值得回味，每一个细节我们全部亲历而为，也所以印象深刻。
在一开始，拿到电路图时看不太懂，心里也所以有了些担心，害怕自己做比她人差，拿到手里导线也不知道该怎么连，忽然有一个自己到底是不是适合学这个专业怀疑。幸好老师很和蔼可亲，在老师指导下，我顺利地完成了异地、三地照明电路连接，还进行了其它试验研究，短短多个小时让我收获良多。
因为我所学专业是自动化，该专业和强电亲密相关，除了学到理论知识，我更想取得实践动手能力。在这次试验里，有很多东西是需要我们去学习。
做每个试验全部必需保持一个谦虚认真态度，要谨慎平和地完成每一步骤。
此次组装在测量中一样碰到了很多问题，在同学之间问题大多数是导线连接不好造成接触不良，这里具体谈谈我碰到问题。首先，经过我自己仔细检验也无法检验时哪里出了问题，经过老师检验发觉了一处断路，心里很是着急因为大多数同学全部弄好了，真是怀疑自己能力不够吗还是理论知识不够扎实……不过我必需耐心地找出问题之所在，认真地去连接才能确保下一次不犯错，在最终完成时，心里长叹一口气：最终好了啊……那种舒畅感觉不会今生难忘。
经过这个电工电子实训我认识到我们做任何事全部要一丝不苟，认真掌握事物发展原理和内部结构，认清事物本质，扎实干好每个步骤，虚心向周围人学习，团结合作就有可能事半功倍。
试验时间即使很短，但使我们从中体会到却是值得我们长久受用，最少我们从中学到了很多有用知识，能够说是受益匪浅。
在此真挚感谢老师为我们上了这深刻而有意义实训课。。
4 参考文件
1 钱晓龙 等. 电工电子实训教程. 沈阳：机械工业出版社 .
