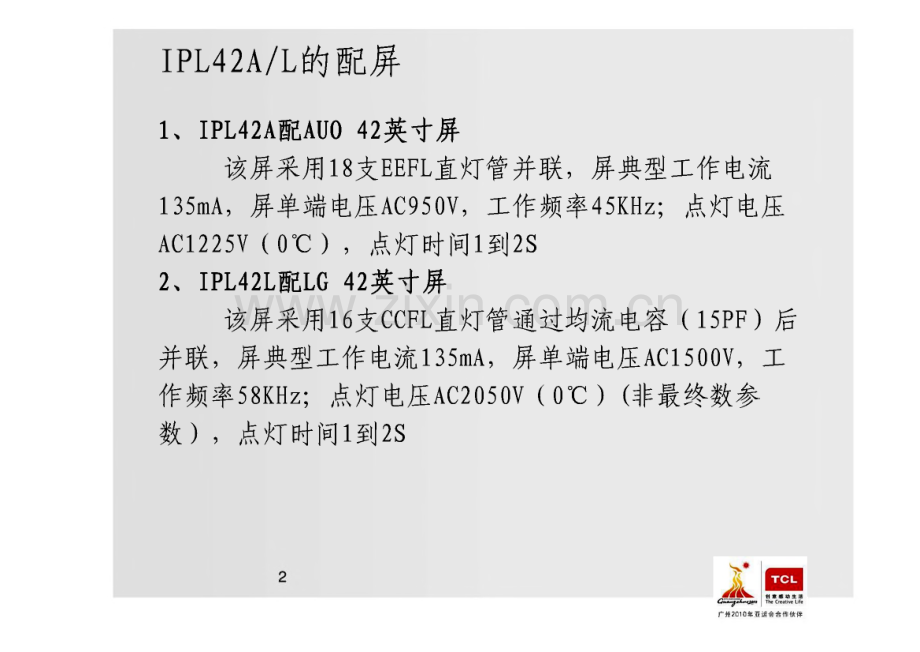

IPL42A/L电源维修The Creatrve Life广州2010年亚运会合作伙伴IPL42A/L的配屏1、IPL42A配AUO 42英寸屏该屏采用18支EEFL直灯管并联，屏典型工作电流 135mA,屏单端电压A C950V,工作频率45KHz;点灯电压 A C1225V(0),点灯时间1到2s2、IPL42L配LG 42英寸屏该屏采用16支CCFL直灯管通过均流电容(15PF)后 并联，屏典型工作电流135mA,屏单端电压A C1500V,工 作频率58 KHz;点灯电压A C2050V(0)(非最终数参 数)，点灯时间1到2s广州2010年亚运会合作伙伴调整灯光工PFC的MOS管Q803是 PWM电路 的MOS管T903T904 升压变压器D806 24V整流Q901Q902 升压电路MOS管P902P901 输出灯管电压T901T902隔离变压器D804 整流桥堆U802开待机反 馈光耦Q903Q904 升压电路MOS管U803 24V稳压 反馈光耦U804 3.3V稳压 原馈光耦K801继电器U801 待机ICT80124V变压器T802 待机变压器D818 PFC输出整流C840A、C840PFC滤波电容L801PFC储能电感220V 输入滤波电路RW978通过调整灯管反馈电、流调整输出电流IPL42A/L主要元件介绍U805(FA5571 N)24V的PWM控制IPL42电源的原理框图创意动生活 The Creative Life5广州2010年亚运会合作伙伴IPL42的启动时序1、插上A C220V的电源插头，3.3V待机电源(standby M CU)开始工作。2、P8 02中的“P_0N”置高到3V3,那么K8 01(继电器)吸合，水桶电容 充电，同时U8 06(L 6562A)被加电，PFC电路开始工作；+24V的控制 器U8 05(FA N5571A)开始工作，输出24V。3、P8 02中的“DIM”设置到PWM调光状态4、P2中的“B L-0N”置高到。高压INVER TER的控制 U90K0Z9926A)开始工作.控制升压变压器输出高压。如果24V不带负载，贝打NVER TER可能会保护。(可以断开J20)广州2010年亚运会合作伙伴IPL42电源板的输入滤波电路分析LRJLB1359F8 01、保险丝，R 8 30、压敏电阻,FSD1A三25VACL808，(3L804-另 AGND XCS4L807 470DU3 VK8 01受P-O N控制1 1kH1 D822 立 4148WS PGNDR82?4R7R836 NCL 8 09、L 8 08、L 8 04为共模电感C8 28、C8 23为X电容，用来抑制差模干扰C8 45、C8 43用来抑制共模干扰待机时电源是通过D8 08、D8 15半波整流 提供工作电压，开机后继电器吸合，220V可以流到桥堆D8 04整流。差模干扰：来自电源火线而经由零线返回的杂讯称为差模干扰共模干扰：来自电源火线或零线而经由地线返回的杂讯称为共模干扰7创意动生活The Creative Life广州2010年亚运会合作伙伴IPL42电源待机U801*FSQ510参考电压引脚名称开机待机描述1.2GNDOVOV这个引脚是控制地和senseFET源。3Vfb0.9V0.44V这个引脚是内部连接到反相输入PWM比较器的。采集 的光耦合器典型的被连到这个脚。为稳定运行，一个电 容应该放在这个脚和地之间。如果这个引脚电压达到 4.7V,过载保护触发，将关闭FPS。4Sync0.04V0.02V这个引脚内部连接到同步检测比较器谷开关。在正常 的开关操作时，阈值的同步比较是0.7V/0.1V。5Vcc13.4V16V这个引脚是基极的提供输入。这个引脚提供内部工作 电流为启动和稳态运行。7D387-400V318V高压电源SnsFET漏极连接。8Vstr387-400V316V这引脚直接连接，或通过一个电阻连接到高电压直流环 节。启动时，内部高压电流源提供内部偏置和控制外部 电容器连接到Vcc引脚。一旦Vcc达到8.7V,这个内部 电流源将被禁用。广州2010年亚运会合作伙伴IPL42电源待机U801*FSQ510参考电阻引脚名称正向电阻反向电阻1.2GND0欧姆03Vfb600欧姆60K4Sync600欧姆6K5Vcc480欧姆70K7D450欧姆无穷大8Vstr600欧姆无穷大正向电阻使用100欧姆档测试，反向电阻使用1K欧姆档测试。广州2010年亚运会合作伙伴IPL42待机电路分析L3PGNDPGNDNDR880 6K8D820 4148WS37MD创意IB幼生活 The Creative LifeU8044桥堆输出的直流通过R 8 19、R 8 03加到U8 01的P8脚，通 过IC内部高压电流源给U8 01的P5外接的C8 19充电，当 电压达到额定的8.7V时，IC开始工作。此时桥堆输出 的电压就通过R 8 25、R 8 01到T8 02的P5脚再从P4脚输出 到U8 01的P7脚。U8 01的P7就是U8 01内部的漏极，因此 就可以控制T8 02的P5、P4的电流流过。此时T8 02的副 绕组和次级绕组感应到电流的变化，产生感应电压。其中副绕组输出经过D8 14整流给U8 01提供维持电压，同时这个VC电压经过U8 02光耦的控制给PFC的主控IC 和继电器提供工作电压。广州2010年亚运会合作伙伴IPL42待机电路分析创意IB功生活 The Creative Life11广州2010年亚运会合作伙伴IPL42电源PFC主控U806*L6562A参考电压引脚符号电压功能1INV2.4V反向放大器错误信息输入2COMP6.1V反向放大器错误信息输出3MULT1.46V主输入乘法器4CSOV输入的PWM比较器5ZCD2.72V退耦感应器，连接双稳态半导体6GNDOV接地7GD4.6V大的驱动信号输出8Vcc14V供电电压L 6562是一款电流模式PFC控制器，工作在过渡模式(TM),其引脚功能与L 6561兼 容，并在性能上有所改善。高度线性的乘法器包含一个特殊的电路，可以减少交流输 出电流的失真，以上功能使得在大负载的情况下能实现谐波失真极小的宽电流动作。输出电压通过电压模式误差放大器和精确的内部参考电压(1%,7j=25)来控制。该集成电路功耗很低(启动前小于70uA,运行时小于4mA),并且有禁用功能，可 实现遥控开关功能。上述特性均符合节能标准(蓝大使、能源之星、能源2000等)。有效的2步过压保护功能可以在启动或断开负载时安全地控制电压。12 4殿 1广州2010年亚运会合作伙伴IPL42电源PFC主控U806*L6562A参考电阻引脚符号正向电阻反向电阻1INV650欧姆12K2COMP650欧姆50K3MULT650欧姆23K4CS600欧姆1K5ZCD600欧姆40K6GND/7GD550欧姆5K8Vcc350欧姆400欧姆正向电阻使用100欧姆档测试，反向电阻使用1K欧姆档测试。13广州2010年亚运会合作伙伴IPL42的PFC电路分析R814 51 OKR815 51 OK/QiR841 39K51 OK R813R861 470KT产C825 0.1U 400V输出电压 检测PGNDJ-C811 TiuR817 4R7PNIR847 12K7810 MJ-1U-0816U806 L6562A08141INV DVCC80.1UH-irsab12KT234COMPMULTCSGDGNDZCD765R 8 12R 8 11R 8 10 输入检测电阻R840 22KC8170.01U 50V0815680PR886 1KPGND PGNDVC供电D802 18V创意IB功生活 The Creative Life14广州2010年亚运会合作伙伴IPL42的PFC主控IC供电电路分析PFC控制IC的供电时受P-O N信号控制。当P-O N的高电平通过R 8 8 1加到Q8 08的B极，Q8 08的B E结饱和导通，此时Q8 08的C极的R 8 20上的3.3V会进过Q8 08加到光耦U8 02的初级 的P1脚。此时U8 02初级导通，光耦的次级也会同时导通。原来Q8 11的B E极的电位都是 VC电压。因为光耦U8 02次级的导通，会将Q8 n的B极电位拉低，此时Q8 n的EB结导通，VC电压就会经过Q8 n再经过R 8 17加到U8 06的P8供电脚。这是U8 06就开始工作，P7脚输 出脉冲信号控制PFC电路开始正常输出：38 0-400V创意IB功生活 The Creative Life15广州2010年亚运会合作伙伴驱动信号是高电平时，Q8 05导通、Q8 09截止，Q8 02和Q8 01的G极为高电平，GS两端电位 正向偏置，Q8 02和Q8 01导通，整流后的市电对L 8 01进行充电，电能转化成磁能储存在 L 8 01；当PFC的驱动信号是低电平时，Q8 05截止、Q8 09导通，Q8 02,Q8 01的G极被下拉 为低电平，GS两端电位反向偏置，Q8 02和Q8 01截止，L 8 01储存的磁能释放，经D8 18整 流后输出电压提升到38 0V左右，经电容C8 40、C8 40A滤波，输出至WM电路。16广州2010年亚运会合作伙伴IPL42的PWM主控U805*FA5571N的参考电压引脚不J勺电压功能1ZCD2.48V零点电流检测2FB0.54V反馈3ISOV电流检测4GNDOV地5OUT2v驱动输出6VCC14v电源供给7NCOV空8VH385V高压输入17广州2010年亚运会合作伙伴IPL42的PWM主控U805*FA5571N的参考电阻正向电阻使用100欧姆档测试，反向电阻使用1K欧姆档测试。引脚符号正向电阻反向电阻1ZCD650欧姆9K2FB650欧姆14K3IS650欧姆1K4GND/5OUT550欧姆22K6VCC450欧姆500K7NC无穷大无穷大8VH650欧姆你150K18广州2010年亚运会合作伙伴IPL42的PWM电路分析ETor稳压反馈C80147PU805FA5571NR888 39K8R8274K7R826 4K7C824 _ 1000P TZCDFBVHNCVCCOUT电流检测R870 1KR887 27KD，B29J-C835T0.1UR87168RD828 4148WSC8(卒101 25KT8 01的副绕组P5 输出经过D8 29整 流给U8 05提供维 持电压。R84910RL C847T NCD805 18VPGND_L C826T0.022UD810RL255Q803P7NK80R866 27KR85847KJ L802C807330P十123765就D_L C8327 470PPFC输出的38 0V加到U8 05的P8脚，通过U8 05内部给P6脚充电，当电压 达到9V时，IC启动。P5输出脉冲信号控制Q8 03的导通时间。也就是控 制38 0V电压通过T8 01的Pl、P3绕组的时间，同时T8 01的副绕组和次级 绕组感应电流变化，副绕组输出经过D8 29整流提供给U8 05维持电压。次级绕组输出经过D8 06输出24V o|The Creative Life1广州2010年亚运会合作伙伴IPL42的稳压反馈通矍丸折i AGND _._2._T90111C827 1000P-II-R808100RI-C804 _L 1000U 猿 35VL80324V输出整流!AU80324V稳压光耦AR877C805 1000U 35VR843 4K7R842 10KC813 0.1UR845 1KR844 20KAGND整流输出负压R823 3K3D824FR104L.BO.BTL431R846A 4K7R846 4K7jC836。部+24V取样电阻创意IB功生活 The Creative Life20广州2010年亚运会合作伙伴IPL42的PWM单元电路分析R877 1KC827 R8081000P 100RHI=Zd824 f FR104|4 C804 1000U 年 35VR843R845 31K C813 0.1UIF-L80324V绕组的方波经D8 24,C8 36(0.47U/160V)整流滤波后,得 到一个负电压(正常情况下约T00V),该电压经R 8 02与3.3V 经R 8 76叠加，接到Q8 07的B板，因为D8 19的钳位，正常情况 下Q8 07的B极为负电压，Q8 07截止。C805 11000U 平 35VR842 10KR823 3K3L806厂：2曲一；R844 20KR8213K3R8243K3另7 R802森D 220KC8360.47U160V777AGNDC821 0.1 UAGND AGND十t当24V为空载或者负载极轻时，FA 5571处于间歇模式，电流 变小，因此C8 36的负电压不够时，也会将将B L JDN拉低。广州2010年亚运会合作伙伴IPL42的单元单路分析24V的PWM电路时不受控制，只 要PFC的电压正常，它就开始工 作。R8754K7R874 47KP802：DIM 1IX9OOOO12107O8当24V的负载变轻或空载时，T8 01的次级 电流降低，C8 36上的电压升高（如升高到-50V以上），此时Q8 07的B极电压升高，Q8 07导通，将B L _O N拉低，迅速关闭 INVTER TER电路壬作。+3.3VSB/0.2A5-G63O O41-&AGNDR876 10K24V空载关机控制AGNDQ807 BC847A4 C829 470U 平 35VAGND当关机时，VB US下降，C8 36上的电压升高（如升高到-50V以上），此时Q8 07的B极电压升高，Q8 07导通，将B L _O N拉低，迅 速关闭INVTER TER电路工作。Inver ter电路的作用Inver ter即逆变器，它的作用是将一个直流电压转变为多个交流电压，作为 液晶屏灯管的工作电压，它的输入、输出连接框图如下图。背光板有三个输入信号，分别是供电电压、开机使能信号、亮度控制信号，其中供电电压由电源板提供，一般为直流24V（个别小屏幕为12V）；开机使 能信号ENA即开机控制电平由数字板提供，高电平3V时背光板工作，低电平 0V时背光板不工作；亮度控制信号DIM由数字板提供，它是一个0-3V的模拟直 流电压，改变这它可以改变背光板输出交流电压的高低，从而改变灯管亮度。广州2010年亚运会合作伙伴Inver ter电路原理方框图INVER TER电路由输入接口电路、PWM控制电路、M O S管导通与直 流变换电路、L C振荡及高压输出回路、取样反馈电路等几部分组成,其工作原理方框图如下：-MOS管导直流.,及高压 输出回路高压正弦波-酬脉冲输出觥蜂 及亮度控制PWMJ电流反情取样反馈.螭电欧源取样24广州2010年亚运会合作伙伴IPL42 的 OZ9926A 介绍O Z9926A是一个高效率脉宽调制解调器，它专为离线式L CD 背光应用。这个IC实现了高效率的电源转换开关损耗最小，利用零 电流开关技术。O Z9926A的应用能够经营一个固定的工作频率或可变 频率用零电流开关技术。最低运行频率可以被设置，通过一个外部R C网络或可根据自 我振荡模式。智能操作频率管理电路延长冷阴极寿命，并提供设计 灵活性。控制逻辑提供了一个规范点火电压和保护功能为过电压，打 开灯，和IC的输入电压欠压条件。高度集成的控制器提供软启动操 作，用户定义的显着计时器和延迟关机功能异常条件。削K IB动生活 The Creative Life25广州2010年亚运会合作伙伴U90 l*0Z9926的引脚功能介绍26引脚名称电压描述1L X2O V驱动2、M O SFET源极：接地2HDR 22.74V驱动2高压端3B ST25.5V电压源自举2：实际接VR EF4L DR 12.74V驱动1低压端5L DR 22.74V驱动2低压端6GNDO V地7R PT2.4V同步输出：实际接VR EF8CT1.17V工作频率设定（测试会关机）9SYNC5.5V同步输入：实际接VR EF10L CT0.5V调光频率设定-直流：实际接VR EF11PDIM2.9VPWM调光输入12B SEN-PO L0.05V灯管过压检测输入 TCL创意动生活 The Creative Life广州2010年亚运会合作伙伴U90 l*0Z9926的引脚功能介绍27引脚名称电压描述13ISEN2.09V灯管过流检测输入14SSTCM P1.47 V软启动电容15TIM ER 一_定时电容工_0VPT3.2V_过压点设定17UVL S-575V-电压欠压输入：实际接VR EF18A DIM5.5V模拟调光输入：实际接VER F19ENA3.8 6V使能控制20VIN24VVCC供电21VR EF5.5V参考电压5.5V轴出22B ST15.5V电压源自举1：实际接VER F23HDR I2.7V驱动高端端124L X1ov驱动1、M O SFET源极：接地广州2010年亚运会合作伙伴IPL42的INVERTER电路分析R902 4R7+24V/2A-j t：_|C908=1U力AGND当HDR 2为高电平时，Q920 o 24V经过R 902、R 926、RR925100RCQ908BT3904Q911BT3906截止 925-Q9202N7002*C911 1U3I使Q908导通，此时24V经过 Q908后流过T901的初级，市再经过C9H,同时L DR 2为低,将Q915的漏极经拉低，Q910导通，也就是24V可巳 过绕组。电平 此时【流U901输出的L DR 2和HDR 2电压VPP幅 度是5V,因此控制Q920和Q915交 替导通。24V的电压就会被Q908和 Q911组成的推挽电路和Q907和 Q910组成的推挽电路去驱动变压 器 T901.驱动高压端R909100RQ915 2N7002VR EF：5V驱动低压端BAGNDQ907BT3904:送 Agilent Technologies/220.0V/3 2-00V/4 20.0V/.0.0s 10R,Auto 7XN901_9-901_7IPL42的INVERTER电路分析DS070Z9926的关键引脚实际电路介绍0Z9926的关键引脚实际电路介绍R PT脚:该脚为定时电阻脚，一般外接一个电阻到地或到基准电压脚，改 变电阻大小，可改变输出驱动脉冲的频率。CT脚:为定时电容脚，一般外接 一个电容到地，改变电容大小，可改变输出驱动脉冲的频率。这两个脚通 过外接的电阻和电容连接在一起，共同改变输出驱动脉冲的频率。其中设 置R W977就可调整输出的驱动脉冲的频率。广州2010年亚运会合作伙伴z瞥的齐用R95775KC917一220P TC917AR956 47KCTADIMUVLS1747P-nR934 33K1011SYNCOVPT16LCTTIMERR8821K _L C924 T o.oiuPDIMSSTCMPAGNDR930 NCR928 10K12VSEN POLISENOZ9926AR9152K2C91 470089T亮度控制信号DIM经过相关的电阻、电容电路后加至UPWM控制IC的亮度控制脚PDIM,这 是一个从数字板过来的一个模拟直流控制电压，L CT（调光频率设置）产生的 三角波与DIM脚电位进行比较，产生需要的方波。改变DIM电压，可以改变方波 的占空比，通过控制PWM驱动脉冲宽度来改变M O S管的导通时间，从而控制灯管 的亮度。广州2010年亚运会合作伙伴OZ瞥的齐R95775KC917一220P TC917A47P-nR934 33KR956 47K1011ADIMCTSYNCLCTUVLSTIMER1716R8821K _L C924 T o.oiuPDIMSSTCMPAGNDR930 NCR928 10K12 VSENISENOZ9926AR9152K2C91 470089灯管过压检测：通过电容对输出电压检测后在经过二极管整流后送到灯管过压检测脚。灯管电压越高，反馈电压越高，通过这个电压控制0Z9926的输出。当反馈电压 超过IC设定的阀值时会切断输出以保护灯管。VSEN的阀值二O VPT电压(P16)33广州2010年亚运会合作伙伴通过电阻对输出电压取样后在经过二极管整流后送到灯管电流检测脚。灯管电流越大，反馈电压越高，通过这个电压控制0Z9926的输出。当反馈电压 低于2.4V时启动保护，TIM E脚电容开始充电，当电压冲充到2.9V时进入保护，关闭输出。当反馈电压高于3V时启动保护，TIM E脚电容开始充电，当电压冲充 到2.9V时进入保护，关闭输出。我们可以通过R W978来调整过流保护点的设定值。34广州2010年亚运会合作伙伴软启动电路补偿：该脚电压决定芯片输出的占空比，电压高，占空比大。保护后电压为O V.35创意IB幼生活The Creative Life广州2010年亚运会合作伙伴关闭延迟器：内部电流源给C915充电，第15脚上的电压达到一定值后，关闭输 出。保护后电压为：0V.广州2010年亚运会合作伙伴该脚为输出电压的过压保护点设置。接连到参考电压，通过R969和R932分压后设置保护点的电压。心J37创意IB幼生活The Creative Life广州2010年亚运会合作伙伴IPL42的灯管电流检测电路分析TIMERSSTCMP)L ISENZ9926A151413C9184700PR93110KR962750KC915A0.47UC9151UD909 4148WSTC9160.047U TR958 1K8(2k4ForAUO)R 力1力LAGND AGND AGNDRW978 470R-c-R978 1K8创意IB幼生活 The Creative Life变压器次级的电流（灯管电流）通过R 959,R 961等电流取样 电阻转换为电压，通过整流、分压、滤波后送到IC的第13脚，通 过IC内部的检测，调整四个驱动的相位差，改变初级线圈占空比 达到次级电流恒定。启动点灯时以最大占空比工作（不受DIM控制），第13脚电 压如果低于2V（2.5*0.8）,则定时器动作，TIM ER电容开始充电,达到2.9V之后保护，切断输出。变换D913整流输出的电压可以改变我们配屏的参数，A U6和 A U8因此二种屏互相代换时可能会出现保护，3广州2010年亚运会合作伙伴IPL42%T904输的高压经过 FC90K C906、C930 的 分压后取样 存灯第过压检测电路分C901 33P12VSEN POLISENTl-C913 470PR942100R777/-ZC902T903输的高压经过C902、C905、C931的分压后取样 J 包J_ C9200.022UR924100KR915 2K2C9050.022UC906 0.022U0Z9!nezoo勿AGND这两个取样电压经过D916整流后送到IC的第12脚，正常工作时如果该脚的电压 高于0VPT（第16脚）电压，TIM ER电容开始充电，达到2.9V之后保护，关闭输 出O创意IB功生活 The Creative Life39广州2010年亚运会合作伙伴IPL42的灯管拉弧检测电路分析-1通过C913取样的拉弧电压达到Q922的导通电压，则Q922 进入导通状态，同时会使Q924也导通，将VR EF(5.5V)分为三路。第一路通过D902送到IC第12脚(输出电压检测脚)，让 过压保护动作；广州2010年亚运会合作伙伴IPL4 2的灯管拉弧检测电路分析-2第二路通过D905再经过R 927给O Z9926A的P15脚TIM ER外接的延时电容C915充电，延时时间缩短；当电压充到2.9V后就保护，关闭输出。创意动生活 The Creative Life41广州2010年亚运会合作伙伴拉弧检测电压达到Q922的导通电压，则Q922进入导通状态，同时会使Q924也 导通，将VR EF(5.5V)分为三路。第三路将Q923导通，将O Z9926A的P14脚(SSTCM P)电压拉低，降低驱动的占空 比.拉弧检测的三路线路全部动作，达到拉弧快速保护的目的。3广州2010年亚运会合作伙伴IPL42的灯管开路保护电路分析灯管开路保护（高压插座松脱保护）A、当灯管全部开路后，启动时以最大占空比工作，变B、压器次级电流还不够，O Z9926A的P13脚（ISEN）检测到得电压偏低而保护。当其中一个高压插座松脱时，启动后变压器次级 电流偏小，因此占空比变大，插座松脱的变压器次 级负载极轻，电压升高，O Z9926A的P12脚（VSEN）检测到异常高压则过压保护电路动保护。X eg3 STSThe Creative Life43广州2010年亚运会合作伙伴广州2010年亚运会合作伙伴IPL42检修故总结1.目视检查电源板是否有明显的烧毁痕迹。2.查询线路图，确认烧毁元件的单元电路。3.分析烧毁原因，确认连带损毁元件，更换烧毁元件后测试输入电阻正常后，方可通电测试。广州2010年亚运会合作伙伴IPL42检修流程广州2010年亚运会合作伙伴IPL42电源INVERTER电路检修流程创意IB功生活 The Creative Life广州2010年亚运会合作伙伴IPL42电源维修实例电源型号：IPL 42A故意现象；不开机，没有3.3V待机电压。维修流程：这是一台分公司的返修电源板，故障标识卡描述的故障是：不开机。因此 在维修前首先观察电源板没有明显的烧毁痕迹。测试电源的输入电阻也没有发 现短路问题。因此通电测试，发现没有3.3V的待机电压输出。因此基本可以判 断问题是在待机电路。这个电源的待机电路使用的是FSQ510组成的反激式单端 稳压电路。以前的电源基本都是这种模式，无非选择的IC不同。因此首先测试 FSQ510的高压启动引脚P8脚电压有316V,说明半波整流电路正常。但是测试P7 脚也就是：内部高压源的漏极没有电压。正常应该是318 V。因此测试T8 02的P5 脚没有电压，顺线路检查发现R 8 25、R 8 01这两个2.7欧姆的电阻开路。因为这两 个电阻开路，因此测试IC的P7的输入电阻发现也变小，因此同时代换U8 01和 R 8 25、R 8 01后开机测试故障排除。广州2010年亚运会合作伙伴IPL42电源维修实例IPL42电源维修实例电源型号：IPL 42A-A U屏（L 42F19F）故障现象：背光闪一下就关闭不良Z隹修流程：这是一台分公司的返修电源板,故障标识卡描述的故障是：背光 点亮后立即保护。因此在维修前首 先观察电源板没有明显的烧毁痕 迹，保险是也正常，就基本可以判断电源板没有短路或M O S管击穿的问题。但是 观察发现高压输出端口的电压取样电容C931和D901处有一团明显的松香痕迹，于 是通电测试故障：开机后屏在点亮瞬即立即熄灭，同时听到有打火声音。于是将 电源板翻转在侧开机，注意重点观察有松香的地方，在开机瞬间出现一个打火。于是将松香清洗后再次通电，故障排除。后来又结合电路图来分析，发现时输出 的电容取样出和取样电压的整流二极管因为有松香潮湿后造成打火。50削K IB动生活 The Creative Life广州2010年亚运会合作伙伴IPL42电源维修实例电源型号：IPL 42A-A U屏（L 42F19F）M S91故障现象：三无。维修流程：这是一台分公司的商返机器。故障描述是：三无。首先通电测试，机器 的确是不开机，同时听到电源板上的继电器不停的吸合声。于是断开屏上的 高压线再次通电还是同样故障，因此可以排除屏的因素。测试测试电源板的 待机输出电压，发现3.3V的待机电压一直在：4-5V左右抖动。因此基本可以 判断问题是在电源板上的待机电路。首先对比测试待机主控IC*U8 01的各个引 脚电压，发现P5脚电压一直在抖动，正常电压是14.3V。接着检查U8 03的反馈 P3脚也在抖动。因此检查次级的取样电路，依次检测光耦U8 04、稳压U8 07以 及取样电阻，发现U8 07的稳压脚电压不对，正常电压是：L 25V。于是代换IPL42电源维修实例电源型号：IPL 42A-A U屏 故障现象：三无。维修流程：这是一台分公司的商返机器。故障描述是：三无。首先检查故障板待机,发现故障板的待机电源部分和O Z9926A都维修过，特别是待机部分的主要元 件基本都有维修过的痕迹。因此首先通电检查待机输出，发现3.3V的待机输 出电压是：5V,而且非常稳定。因为这个电源是新型号，怀疑是否5V待机输 出的型号。咨询设计师后确认没有5V输出的电源型号。因此重点检修待机电 路。先检查待机电路的取样电阻，没有发现异常。怀疑待机变压器问题，代 换后故障依旧。测试U8 07(2TL 431A)发现P1脚电压不对，正常的电压是：L 25V.故障机电压是：L 9V左右，因此代换U8 07后故障依旧。测试U8 07的P3 脚电压是：L 4V左右，正常机器的电压是:2V。感觉U8 07的P1P3脚对调。测 试U8 07连接的光耦U8 04,发现U8 04的次级电阻不对，正常机器的次级电阻基 本是无穷大，而这个机器的U8 04次级有几十K的电阻。因此可以判断是光耦 U8 04损坏。因此代换U8 04后开机测试故障排除。广州2010年亚运会合作伙伴IPL42电源维修实例广州2010年亚运会合作伙伴IPL42电源维修实例电源型号：IPL 42A-A U屏故障现象：开机灯亮后立即保护。维修流程：这是一台分公司的商返机器。故障描述是：开机后保护。于是通电测试 故障坏板，发现开机后电源的继电器发出吸合的声音后大约7秒钟背光点亮，然后瞬间就熄灭。初步分析：背光可以点亮说明：高压还是起来的，因为其 他原因而保护。因此进一步测试24V和PFC电压也都正常？就可以说明问题是 在INVER TER电路部分。同时也基本可以肯定线路中的升压部分的M O S管也都正 常。问题可能是在O Z9926A这个IC的问题，因此先检查O Z9926A的P20脚供供电 和P19脚的B L-O N电压是否正常？检查发现这些电压都正常，同时测试P11的脚 的背光亮度控制也正常。测试O A 9926A的P21脚输出的参考电压也正常？于是 决定先代换0Z9926A,可是代换后测试故障依旧。于是怀疑是保护电路动作造 成开机后保护。于是测试拉弧保护和高压保护的取样，这些保护都是异常后 输出高电平去控制保护的，但是实际测试都没有异常。只有电流检测电路，但是电流检测电路需要在灯光点亮后才会有电流。因为灯管点亮后立即熄灭,也没有检测到电流。正是因为检测不到电流所以才保护。这时检查P14脚开 机的软启动引脚，发现开机后没有充电过程，检查发现C916开路。代换后测 试故障排除。广州2010年亚运会合作伙伴广州2010年亚运会合作伙伴IPL42电源维修实例电源型号：IPL 42A-A U屏故障现象：开机看到字符后立即保护。维修流程：首先通电测试：仔细观察画面，在出现“TCL”字符瞬间保护，灯管熄 灭，同时发现字符非常暗。此机可以点亮画面因此说明：INVR TTER驱动部分 基本正常，问题可能是保护电路。于是检查驱动保护电路，但是都没有发现 异常。检查软件启动电路也没有异常。测试O Z9926A的其它引脚，发现IC的供 电和开关以及参考电压都正常。但是P7P8的频率设定引脚电压低，测试外接 的电阻电容都没有异常，于是代换0Z9926A,但是开机测试故障依旧，因为觉 得贴片电容变质不容易测试出。于是进一步代换O Z9926A的主要引脚（软启动、定时电容、频率设定）的外接电容。可是故障依旧。因为能代换的原件已 经基本代换过，都没有异常。再次分析故障现象：开机后亮度不够。说明电 压不高，于是代换升压变压器T903T904故障依旧。还有就是频率不对，因为 开始测试频率控制电压低。但是元器件都代换过。后将电源板发到设计师处,测试发现频率只有几K.进一步测试发现设定频率的电阻和电容之间的PCB铜 箔断裂，修复后测试，故障排除。广州2010年亚运会合作伙伴IPL42电源维修实例电源型号：IPL 42A故意现象；不开机，没有3.3V待机电压。维修流程：首先通电测试，发现没有3.3V的待机电压输出。根据以往的维修经验这个 机型的待机电路常见故障是：U8 01的损坏同时R 8 25、R 8 01电阻开路。于是测试 的确是R 8 25、R 8 01开路。于是更换U8 01、R 8 01和R 8 25后开机测试，但是故障依 旧。于是进一步测试U8 01的每个引脚电压，发现U8 01的P7脚还是没有310V左右 的电压。但是刚才已经更换过R 8 25、R 8 01o于是进一步测试发现待机变压器的 P5脚已近有310V,但是P4脚没有电压，进一步测试:发现待机变压器T8 02初级的 P5P4脚之间开路。于是代换T8 02后开机测试故障排除。将坏T8 02进一步拆开发 现T8 02的P5P4绕组铜线已经烧断。广州2010年亚运会合作伙伴IPL42电源维修实例IPL42电源维修实例电源型号：IPL 42A-A U屏 故障现象：不开机。维修流程：故障描述是：不开机。首先检查故障板待机，发现故障板没有维修过的 痕迹。保险丝也正常，因此首先通电检查待机输出，发现3.3V的待机输出电 压正常，而且非常稳定。强制开机后没有24V的电压输出，因此初步判断问题 是在24V电路。但是近一步检查发现PFC的电压低，正常机器的PFC的电压是：400V,此台机器的PFC输出只有：320Vo说明PFC电路没有正常工作。于是检 查PFC主控IC*U8 06的P8的供电14V电压正常。于是进一步测试U8 06的各个引脚 电压，发现U8 06的P1脚输入电压检测脚电压异常。正常电压是：2.4V电压，实际电压有3V多，进一步检查输入取样电路的原件，发现R 8 13周围有胶状物 质，清理后再次测试故障排除。广州2010年亚运会合作伙伴IPL42电源维修实例IPL42电源维修实例电源型号：IPL 42A-A U屏故障现象：不开机、继电器不停的吸合。维修流程：故障描述是：不开机。首先检查故障板待机，发现故障板没有维修过的 痕迹。保险丝也正常，因此首先通电检查待机输出，发现3.3V的待机输出电 压基本正常，但是继电器不停的在吸合。因为是单独的返修电源板，就可以 判断问题是在电源板上，和数字板没有关系。继电器不停吸合说明，线路中 有比较大的问题，而且问题可能是在PFC和PWM电路中，只有这样才会造成：24V等电压没有，数字板不能正常工作，才会不断的吸合继电器。于是断电测 试PFC和PWM电路中的M O S管是否有损坏，检查发现:PWM电路中的Q8 03短路损坏,进一步测试PWM和P8脚高压启动电压正常，但P6的维持电压没有。说明U8 05 也有问题。于是代换U8 05和Q8 03后开机测试故障排除。广州2010年亚运会合作伙伴IPL42电源维修实例广州2010年亚运会合作伙伴IPL42电源维修实例电源型号：IPL 42A-A U屏故障现象：老化一小时左右烧Q8 02、Q8 01o维修流程：返修机在老化时发现烧电源板的Q8 02和Q8 01,代换后再次老化还是烧Q8 02 和Q8 01,Q8 02和Q8 01是PFC电路的M O S管，因此开始怀疑是否是负载的因素，于 是通电测试，发现PFC电压低大约只有340V左右。说明是因为PFC电压，造成 PFC的M 0S管长时间工作在导通状态造成烧机的。因此检修PFC电路，首先对比 PFC电路中的主控IC(U8 06*L 6562)的各个引脚电压，发现P2脚电压不对，正 常机器大约在2V,而这个机器P2脚电压是：6V.于是断电测试U8 06的P2脚对地 电阻，但是没有发现异常，于是代换U8 06后开机测试故障依旧。于是有代换 P2外接的电阻和电容后再次测试故障依旧。于是进一步对比U8 06的其他引脚,特别是输入检测的P3脚和输出检测的P1脚，但是电压都正常。测试发现P7 输出的驱动电
