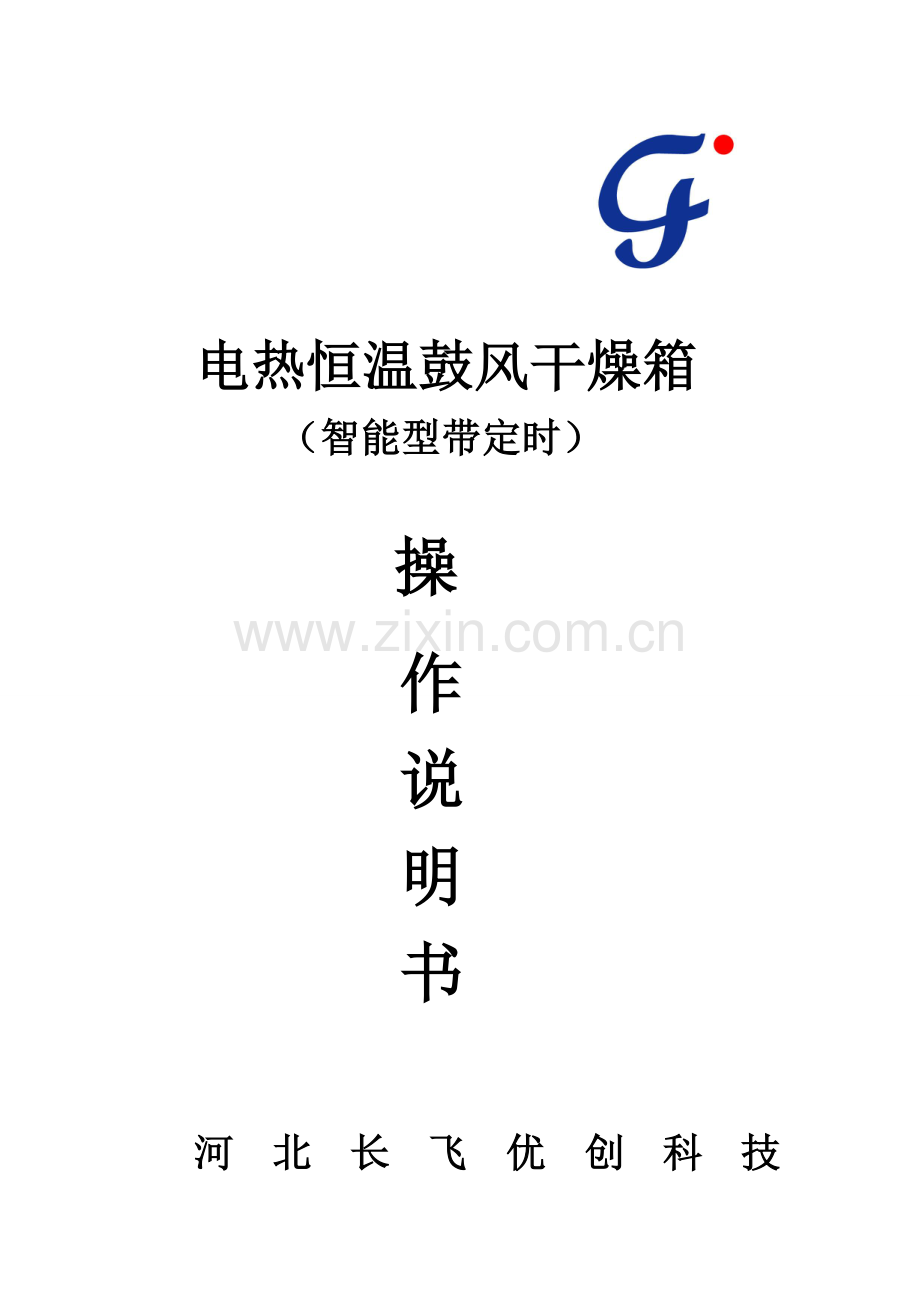

电热恒温鼓风干燥箱
（智能型带定时）

操
作
说
明
书

河北长飞优创科技

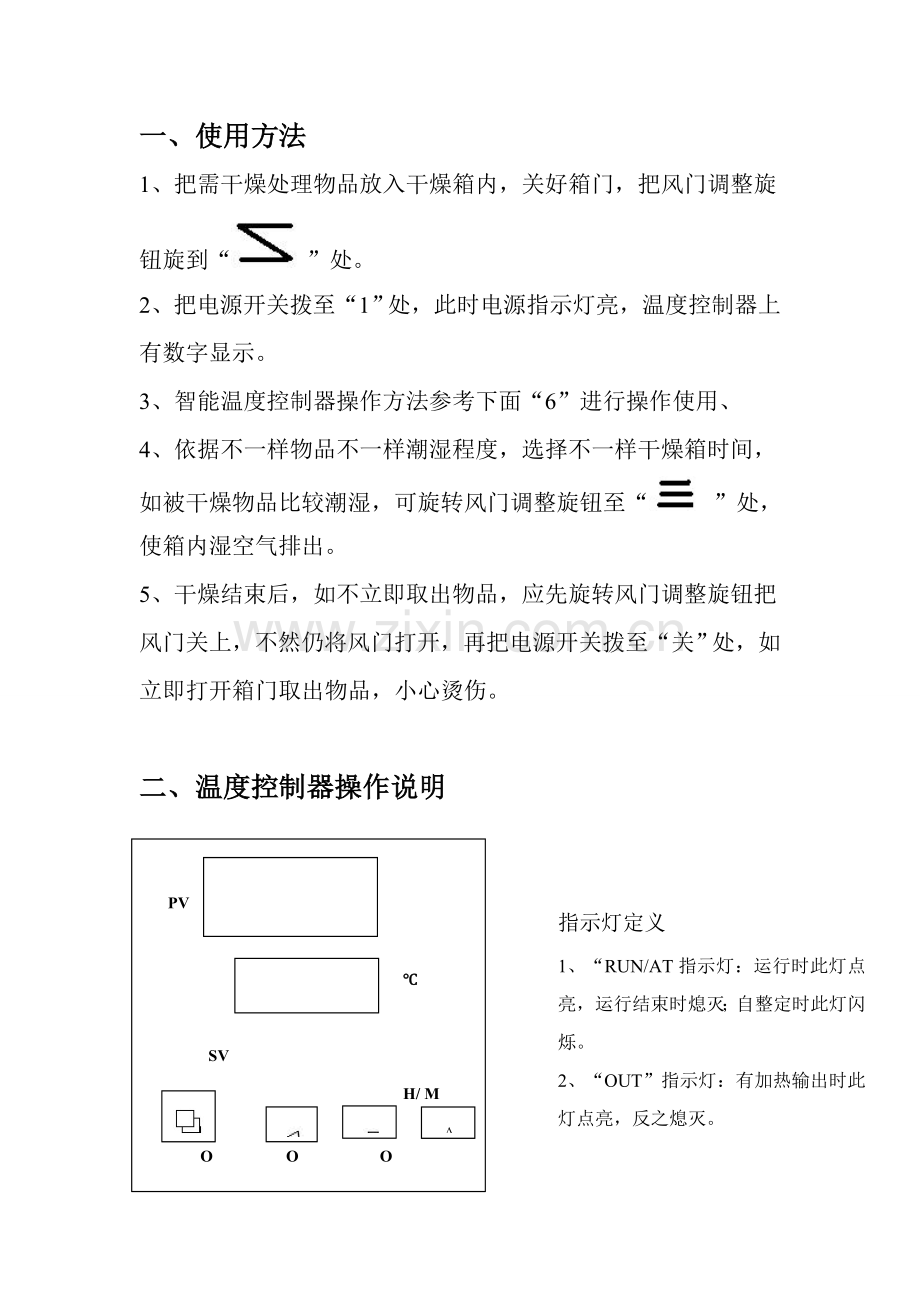

一、 使用方法
1、 把需干燥处理物品放入干燥箱内，关好箱门，把风门调整旋钮旋到“”处。
2、 把电源开关拨至“1”处，此时电源指示灯亮，温度控制器上有数字显示。
3、 智能温度控制器操作方法参考下面“6”进行操作使用、
4、 依据不一样物品不一样潮湿程度，选择不一样干燥箱时间，如被干燥物品比较潮湿，可旋转风门调整旋钮至“”处，使箱内湿空气排出。
5、 干燥结束后，如不立即取出物品，应先旋转风门调整旋钮把风门关上，不然仍将风门打开，再把电源开关拨至“关”处，如立即打开箱门取出物品，小心烫伤。

二、 温度控制器操作说明

PV

℃

SV
H/ M

O O O
RUN/AT OUT ALM

设定 移位/自调整 减小/再运行 增加
Δ

指示灯定义
1、 “RUN/AT指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。
2、 “OUT”指示灯：有加热输出时此灯点亮，反之熄灭。

3、“ALM”指示灯：传感器异常或超温报警时此灯点亮，反之熄灭。

（一） 、温度控制器操作及使用方法
1、 控制器上电，显示窗上排显示“分度号和版本号”，下排显示“量程值”约3秒后进入到正常显示状态。
2、 温度及恒温时间参看和设定
1） 若无恒温定时功效：
点击“设定”键，进入到温度设定状态，显示窗下排显示提醒符“SP”，上排显示温度设定值（先个位值闪烁），可经过移位、增加、减小键修改到所需设定值；在点击“设定”键，退出此设定状态，修改设定值自动保留。在此设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。
2） 若有恒温定时功效
点击“设定”键，进入到温度设定状态，显示窗下排显示提醒符“SP”，上排显示温度设定值（先个位值闪烁），修改方法同上；在点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提醒符“ST”,上排显示恒温设定值（先个位值闪烁）；在点击“设定”键，退出此设定状态，修改设定值自动保留。
当恒温时间设定为“0”时，便是没有定时功效，控制器连续运行，显示窗下排显示温度设定值；当设定时间不为“0”时，显示窗下排显示运行时间或温度设定值（参见七.内部参数表-2中运行时间显示模式（参数ndt值）），当显示运行时间时，下排个位小数点点亮，等测量温度达成设定温度后，定时器开始计时，下排个位小数点闪烁，计时时间到，运行结束，显示窗下排显示“ End”，蜂鸣器滴、嘀声鸣叫1分钟后停止鸣叫。运行结束后，长按“减小”键3秒可重新开启运行。
注：在计时过程中若增大温度设定值，则仪表从0开始重新计时，若减小温度设定值，仪表继续保持计时。
3、 传感器异常报警
若显示窗上排显示“---”，表示温度传感器故障或温度超出测量范围或控制器本身故障，控制器自动断开加热输出，蜂鸣器连续鸣叫，报警灯常亮，请仔细检验温度传感器及其接线。
4、 上偏差超温报警时，蜂鸣器滴、嘀声鸣叫，“ALM”报警灯常亮；下偏差报警时，蜂鸣器滴、嘀声鸣叫，“ALM”报警灯闪烁，若因为改变温度设定值而产生超温报警，“ALM”报警灯点亮，但蜂鸣器不鸣叫。
5、 蜂鸣器鸣叫时可按任意键消音。
6、 “移位”键：在设定状态点击此键可使设定值移位闪烁修改。
7、 “减小”键：在设定状态点击此键可使设定值递减，长按此键可使设定值连续递减。
8、 “增加”键：在设定状态点击此键可使设定值增加，长按此键可使设定值连续增加。
9、 在设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。

（二） 、系统自整定
当温度控制效果不理想时可进行系统自整定。自整定过程中温度会有较大过冲，用户在进行系统自整定前请充足考虑此原因。
在非设定状态下长按“移位/自整定”键6秒后进入到系统自整定程序，“AT”指示灯闪烁，自整定结束后该指示灯停止闪烁，控制器会得到一组更佳系统PID参数，参数值自动保留。在系统自整定过程中长按“移位/自整定”键6秒后可中止自整定程序。
在系统自整定过程中若有上偏差超温报警，“ALM”报警灯不亮，蜂鸣器也不鸣叫，但加热报警继电器会自动断开。在系统自整定过程中”设定“键无效。在系统自整定过程中不管是否有恒温时间设定，控制键显示窗下排总是显示温度设定值。
（三） 、温度内部参数参看和设定
长按设定键约3秒，控制器显示窗下排显示密码提醒符“Lc”，上排显示密码值，经过增加、减小和移位键，修改到所需密码值。在点击设定键，若密码值不正确，控制器自动返回到正常显示状态，若密码值正确，则进入到温度内部参数设定状态，再点击设定键能够依次修改各个参数。在长按设定键3秒，能够退出此状态，参数值自动保留。

内部参数表-1
参数指示
参数名称
参数功效说明
范围
出厂值
Lc-
密码
“Lc=3”时可查看并修改参数值
0
0
ALH-

上偏差超温报警
当“温度测量值>温度设定值+HAL”时，报警灯常亮，蜂鸣器鸣叫（参见一.4）断开加热输出
0~100.0℃
10.0
ALL-
下偏差超温报警
当“温度测量值<温度设定值-ALL”时，报警灯闪烁，蜂鸣器鸣叫
0~100.0℃
10.0
T-
控制周期
加热控制周期。注1
1~60秒
5
P-
百分比带
时间百分比作用调整。
1~400.0
35
I-
积分时间
积分作用调整
1~秒
300
d-
微分时间
微分作用调整。
0~1000秒
300
Pb-
零位调整
修正传感器（低温）测量时产生误差。Pb=实际温度值-仪表测量值
-12.0~12.0℃
-2
Pk-
满度调整
修正传感器（高温）测量时产生误差。Pk=1000*（实际温度值-仪表测量值）/仪表测量值
（-999~999）
-13
注1：型号为PCD-E3002（继电器输出）控制器，其加热控制周期出厂值为20秒，其它型号为5秒

三、 注意事项：
1、 干燥箱外壳必需有效接地，以确保使用安全。
2、 干燥箱应放置在含有良好通风条件室内，在其周围不可放置易燃易爆物品。
3、 干燥箱无防爆装置，不得放入易燃易爆物品干燥。
4、 箱内物品放置切勿过挤，必需留出空间，以利热空间循环。
5、 想内外应常常保持清洁，长久不用应套好塑料防尘罩，放在干燥室内。
6、 使用中出现异常现象，请切断电源并立即和厂家取得联络。

四、 故障处理
现象
原理
处理
1、无电源
1、插座无电源
1、换插座
2、插头未插好或断线
2、插好插头或接好线
3、熔断器开路
3、换熔断器
4、电源开关未合上
4、合上电源开关
2、箱内温度不升
1、设定温度低
1、调整设定温度
2、电加热器坏
2、换电加热器
3、温度控制器坏
3、换温度控制器
4、温度传感器连接线松动
4、拧紧传感器连接线螺母
3、设定温度和箱 内温度误差大
1、温度传感器坏
1、换温度传感器
4、温度失控
1、温度传感器固定脱落
1、固定温度传感器
2、温度控制器坏，可控硅坏
2、温度控制器，可控硅
