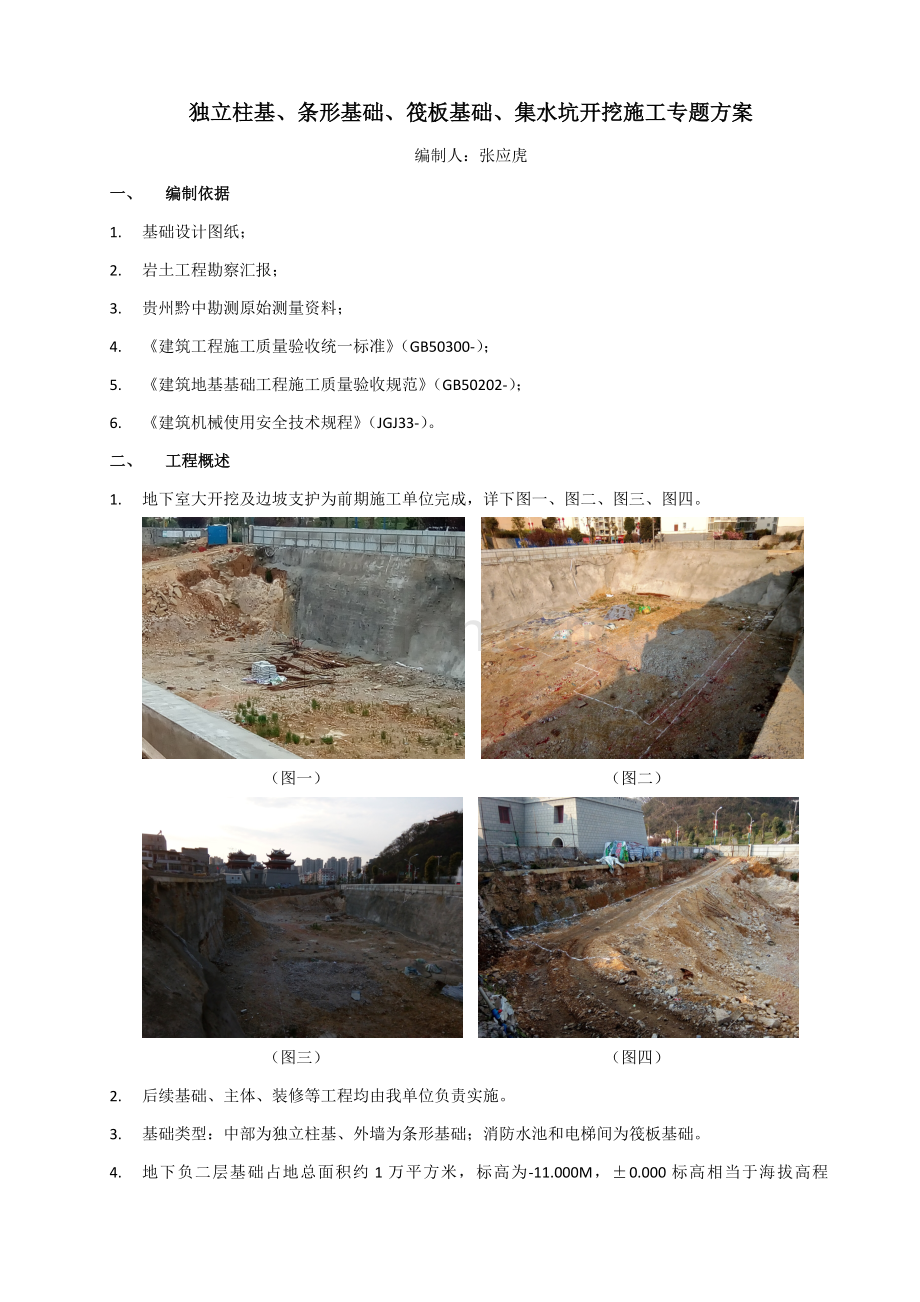

独立基础条形基础开挖综合项目施工专项方案.doc_第1页
第1页 / 共7页

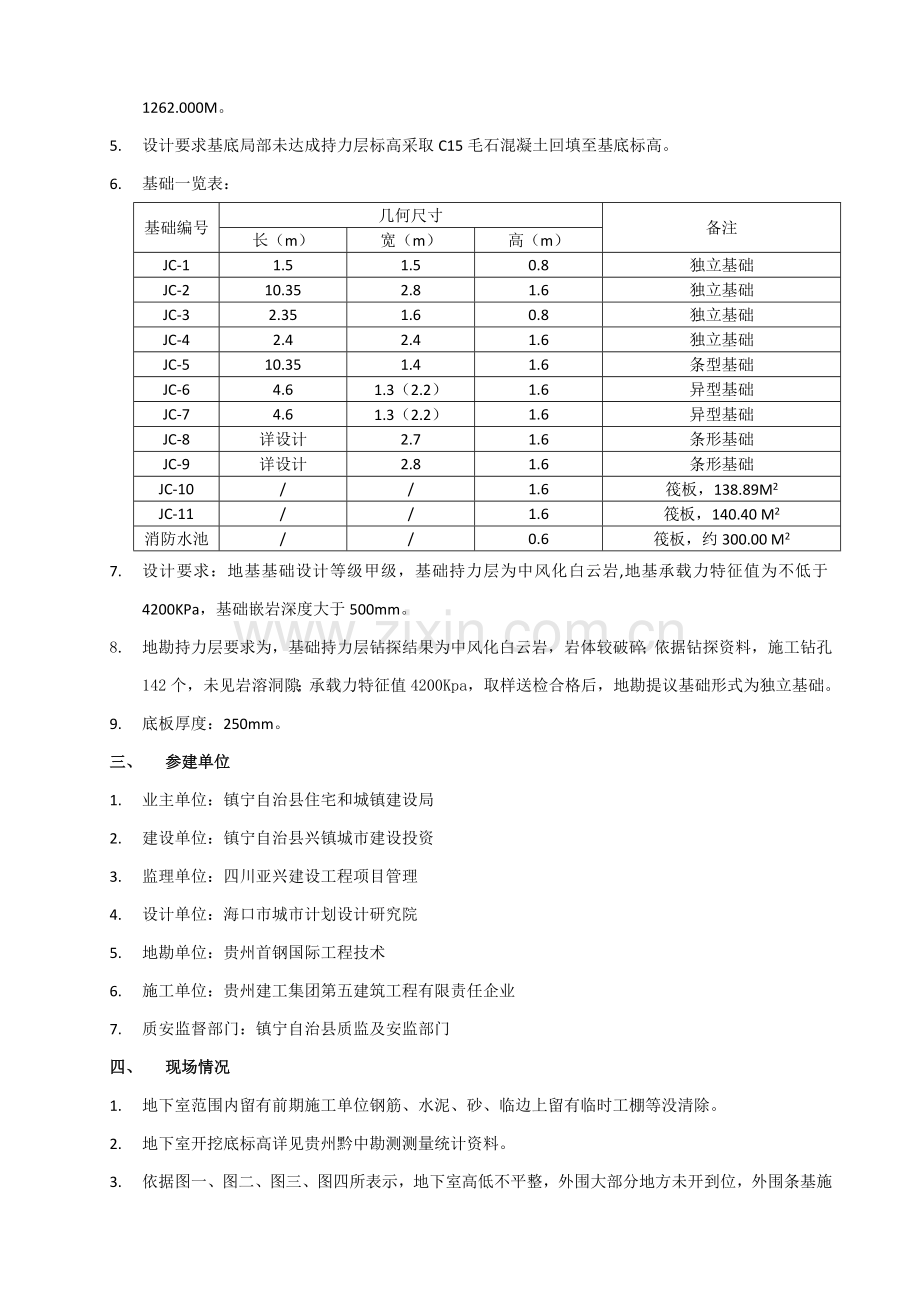

独立基础条形基础开挖综合项目施工专项方案.doc_第2页
第2页 / 共7页
独立基础条形基础开挖综合项目施工专项方案.doc_第3页
第3页 / 共7页
独立基础条形基础开挖综合项目施工专项方案.doc_第4页
第4页 / 共7页
独立基础条形基础开挖综合项目施工专项方案.doc_第5页
第5页 / 共7页
点击查看更多>>
资源描述

1、独立柱基、条形基础、筏板基础、集水坑开挖施工专题方案编制人:张应虎一、 编制依据1. 基础设计图纸;2. 岩土工程勘察汇报;3. 贵州黔中勘测原始测量资料;4. 建筑工程施工质量验收统一标准(GB50300-);5. 建筑地基基础工程施工质量验收规范(GB50202-);6. 建筑机械使用安全技术规程(JGJ33-)。二、 工程概述1. 地下室大开挖及边坡支护为前期施工单位完成,详下图一、图二、图三、图四。 (图一) (图二) (图三) (图四)2. 后续基础、主体、装修等工程均由我单位负责实施。3. 基础类型:中部为独立柱基、外墙为条形基础;消防水池和电梯间为筏板基础。4. 地下负二层基础占

2、地总面积约1万平方米,标高为-11.000M,0.000标高相当于海拔高程1262.000M。5. 设计要求基底局部未达成持力层标高采取C15毛石混凝土回填至基底标高。6. 基础一览表:基础编号几何尺寸备注长(m)宽(m)高(m)JC-11.51.50.8独立基础JC-210.352.81.6独立基础JC-32.351.60.8独立基础JC-42.42.41.6独立基础JC-510.351.41.6条型基础JC-64.61.3(2.2)1.6异型基础JC-74.61.3(2.2)1.6异型基础JC-8详设计2.71.6条形基础JC-9详设计2.81.6条形基础JC-10/1.6筏板,138.8

3、9M2JC-11/1.6筏板,140.40 M2消防水池/0.6筏板,约300.00 M27. 设计要求:地基基础设计等级甲级,基础持力层为中风化白云岩,地基承载力特征值为不低于4200KPa,基础嵌岩深度大于500mm。8. 地勘持力层要求为,基础持力层钻探结果为中风化白云岩,岩体较破碎;依据钻探资料,施工钻孔142个,未见岩溶洞隙;承载力特征值4200Kpa,取样送检合格后,地勘提议基础形式为独立基础。9. 底板厚度:250mm。三、 参建单位1. 业主单位:镇宁自治县住宅和城镇建设局2. 建设单位:镇宁自治县兴镇城市建设投资3. 监理单位:四川亚兴建设工程项目管理4. 设计单位:海口市城

4、市计划设计研究院5. 地勘单位:贵州首钢国际工程技术6. 施工单位:贵州建工集团第五建筑工程有限责任企业7. 质安监督部门:镇宁自治县质监及安监部门四、 现场情况1. 地下室范围内留有前期施工单位钢筋、水泥、砂、临边上留有临时工棚等没清除。2. 地下室开挖底标高详见贵州黔中勘测测量统计资料。3. 依据图一、图二、图三、图四所表示,地下室高低不平整,外围大部分地方未开到位,外围条基施工时基础上没有工作面,工地内材料运输车辆进出困难,东、西两侧同时施工时工作面无法全方面展开。南面抗滑桩24-27轴处,局部地方有塌方,1-12轴交4/0AS轴大量土石方需外运。4. 外围围场委托由我方继续完善,按安全

5、及文明施工管理要求,多数地方还待处理中。5. 部分边坡锚固未施工完成。五、 基础确定施工方案1. 地下室留有前期施工单位钢筋、水泥、砂、临边上留有临时工棚等,建设方在协调过程中。2. 前期开挖测量统计经复核,已经开挖方、测绘单位、监理单位和施工单位共同签字认可相关数据,视为基础隐蔽资料数据源。3. 图中所表示,整个地下室场内仍须进行平整和清运,外围工作面依据实际需要现场作调整,后面抗滑桩中部塌方部位清走土石方,另出处理方案,1-12轴交4/0AS轴大量土石方临时不挖走,用于13-41轴基础施工期间车辆专用通道,待主楼部分(即13-41轴)基础完成到正负零标高以后,再陆续施工1-12轴范围基础。

6、4. 外围场由我方继续完善,各临边防护工作在施工过程中同时处理,并深入规范化。5. 独立柱基和条基,现场确定采取机械开挖和人工开挖两种方法:13-41轴基础土石方开挖:采取挖机装车,人工配合,自卸汽车外运,1-12轴基础土石方开挖:因为地下室较深,依据放线情况,地下室施工时左右侧均无运输通道,现场无法实施。地下室底标高为-11.0M,挖机臂长不够,只能用250以上大型挖机尽可能装车运走,暂不能运走方量约有200m3,剩下部分采取人工装斗,塔吊吊土石方装车外运。六、 施工方案施工工艺及次序:施工准备基础放线计划验线排水降水平整基础放线松石开挖复线坚石凿除基槽钎探检验基底标高复测复线清底基底持力层

7、验收基槽封底放样测量前,所用仪器经送检判定合格方可使用。1. 施工准备(1) 南方测绘编号140273全站仪一台,编号6039178水平仪一台,50米大钢尺两把,10米钢卷尺两把,5米钢卷尺五把,塑料广线1000米,线锤一个,白灰500kg,油漆等。(2) 塔吊一台QZT80,中大型凿岩机三台,大型挖机两台,小型挖掘机一台,空压机三台,手握式电锤10把,自卸汽车两台,铲20把,斗车5个等。(3) DN50污水泵10台,DN100污水泵2台,扬程100米。2. 基础放线测量依据:依据建设、测绘、监理单位共同移交点坐标分别为A4(X=2885717.062,Y=35573105.165)、A5(X

8、=2885746.969,Y=35573035.461),转点坐标分别为ZD1(X=2885718.154,Y=35573017.308)、ZD2(X=2885677.617,Y=35573144.475)。定位坐标分别为A交1轴(X=2885707.194,Y=35573016.196)、A交41轴(X=2885659.780,Y=35573125.016)、S交1轴(X=2885738.959,Y=35573030.037)、S交4轴(X=2885691.545,Y=35573138.856)。3. 计划验线用全站仪分别定点,并放出地下室边线、商场部分外边线、主楼部分外边线、红线,用白灰撒

9、线,完成后申报建设、计划、设计、监理共同验收。4. 排水降水在房屋四大角、中部设最低集水坑,每个大角配置DN50污水泵一台,中间每20米以内选最深基础作为降水点,场内雨水经沉淀去污后方可排入市政管网,确保雨季施工降水,排水扬程综合在100M以内,必需时可依据实际增设污水泵规格型号。5. 平整基础现场平整场采取人工配合机械施工,现在仅13-41轴含有施工条件,经复测对高程偏差高度为0.20.5M部分进行平整或清走,关键施工机械采取两台210250中大型挖掘机,从41轴往13轴方向推进,测量人员跟踪控制好平整高程。在2128轴交4/0AA轴范围,抗滑桩下部堆有大量土石方,需倒运到1-6轴铺临时便道

10、进入地下室临时道路,地下室外围工作面不够,同时开挖到位,使用机械有凿岩机一台,挖掘机两台,自卸汽车两台,必需时进入辗压设备一套进行配合施工。场内倒运距离,综合取距1-12轴最近为30M,1-41轴最远120M。6. 放线为确保放样精度,使用全站仪放样,按现场转点坐标ZD1、ZD2进行放样,放样方法为坐标输入放样法。放样宽度=(基础砼结构宽度)+(砖胎模墙体厚度)+(砖胎模内抹灰厚度)+(防水层厚度)+(防水保护层厚度)+ 300mm2,现场放样定点后,拉线连接放样点,用白灰撒出基础开挖边线。放样完成后,由项目经理通知监理、建设、设计进行现场验线。对开挖部位分别进行标高测量,做好标高数据搜集,便

11、于控制基坑开挖深度和验收资料编写。7. 松石开挖放线完成后,用挖掘机先将松石清走,堆放距开挖边1M以外,测量人员随时检验标高,确定下次凿岩深度。8. 复线测量人员再次进行定位撒出基础开控边线。9. 坚石凿除再用凿岩机凿除基础石方,在凿距基底设计埋置深度200mm300mm时,应暂停作业,预防忧动基底持力层,剩下部分基岩人工用电锤凿除。依据设计图纸,该工程基坑开挖深度在2米左右,具体依据地勘持力层要求确定。10. 基槽钎探检验基槽凿到设计标高后,立即请设计、地勘、建设、监理共同对基底持力层进行检验验收,对地勘漏钻或地勘资料表现不详处,严格按设计和地勘进行钎探处理,做好处理统计,深入把握好基础持力

12、层情况。11. 基底标高复测测量人员经过对基槽底标高进行复查,对剔凿开挖深度不满足基槽,做好相关统计,并立即安排人工进行清凿;对开挖自检合格基槽,应立即申报监理和质监部门验收。12. 复线清底经过复测,对基槽底宽、标高不满足,一定严格清理到位。雨季施工,应做好排水方法,基槽底部沉渣应清洗洁净,经监理检验许可后才能进行封底。13. 基底持力层验收程序(1) 班组自检项目部自检报地勘、设计、建设、监理验收合格报质监站抽检验收封底。(2) 开挖质量验收标准:规范表6.2.4土方开挖工程质量检验标准(mm)项序项目许可偏差或许可值检验方法柱基基坑基槽挖方场地平整管沟地(路)面基层人工机械主控项目1标高

13、-503050-50-50水准仪2长度、宽度(由设计中心线向两边量)+200-50+300-100+500-150+100全站仪,用钢尺量3边坡设计要求观察或用坡度尺检验通常项目1表面平整度2020502020水准仪2基底土性设计要求观察或土样分析注:地(路)面基层偏差只适适用于直接在挖、填方上做地(路)面基层。14. 基槽封底基底持力层经地勘、设计、建设、监理、施工、质监部门共同验收合格基槽,应按设计立即采取C15素混凝土垫层进行封底,浇筑方法有自拌和商品混凝土方法,具体依据实际情况确定。七、 安全及文明施工保障方法1. 严禁使用未成年人、老、弱、病、残、孕及高血压人员;2. 特种作业人员,

14、持证上岗;3. 操作人员严禁酒后上岗,工地内不准打斗;4. 入场人员举止文明,谈吐礼貌,不说脏话,入场前应做好安全教育工作;5. 全部入场施工人员必需截好安全帽,系好帽带,穿好防滑胶鞋;6. 和本项目无关人员严禁进入施工现场,值班人员做好现场监督管控工作;7. 工程未进购材料,出入大门要紧闭;8. 现场坑洞、临边、高边坡防护要到位,欠缺部位要加强防范;9. 深基坑做好覆盖和临边防护,进入基槽里应设置爬梯,预防坠落;10. 电工须参与电工知识学习考评,合格后持证上岗;11. 对不懂电工人严禁修电锤,接电源;12. 电工进入现场,须穿好绝缘胶鞋,配置好工具包;13. 现场严禁空中抛掷物件;14.

15、现场围场、场地平整、七牌一图、安全及文明施工教育在该工程基础施工期间抓紧完善;15. 塔吊实施专一指挥,司机和信号工必需持证上岗;16. 现场挖机严禁载人员操作,预防坠落;17. 挖机作业,必需专员指挥,挖机作业半径范围内严禁留人;18. 汽车行走通道,必需压实,防翻车事故;19. 工地出入处设好冲洗设施,进出需确保市政卫生;20. 注意明火作业管理;21. 塔吊作业过程中,严格实施十不吊,严禁违规操作;22. 现场突发情况防范方法:(1) 现场设临时医疗室,医务人员为陈启远,职务医师(联络电话:)。(2) 工伤事故发生时,第一时间向项目经理和监理单位汇报,同时由组长和负组长带头抢救伤员;以后在1小时内由项目经理向企业部门汇报。(3) 组员天天巡视和排查安全隐患,监督工班整改,维护现场安全秩序,预防事故发生。(4) 安全小组组员:组长:项目经理 联络电话:副组长:安全员 联络电话:组员:张应虎、陈启远、张建福、李成金(附件:贵州黔中勘测原始测量资料1份共7页)贵州建工集团第五建筑工程有限责任企业镇宁自治县钟豉楼上、下北街城南片区棚户区改造一期工程A区安置房项目部3月28日
