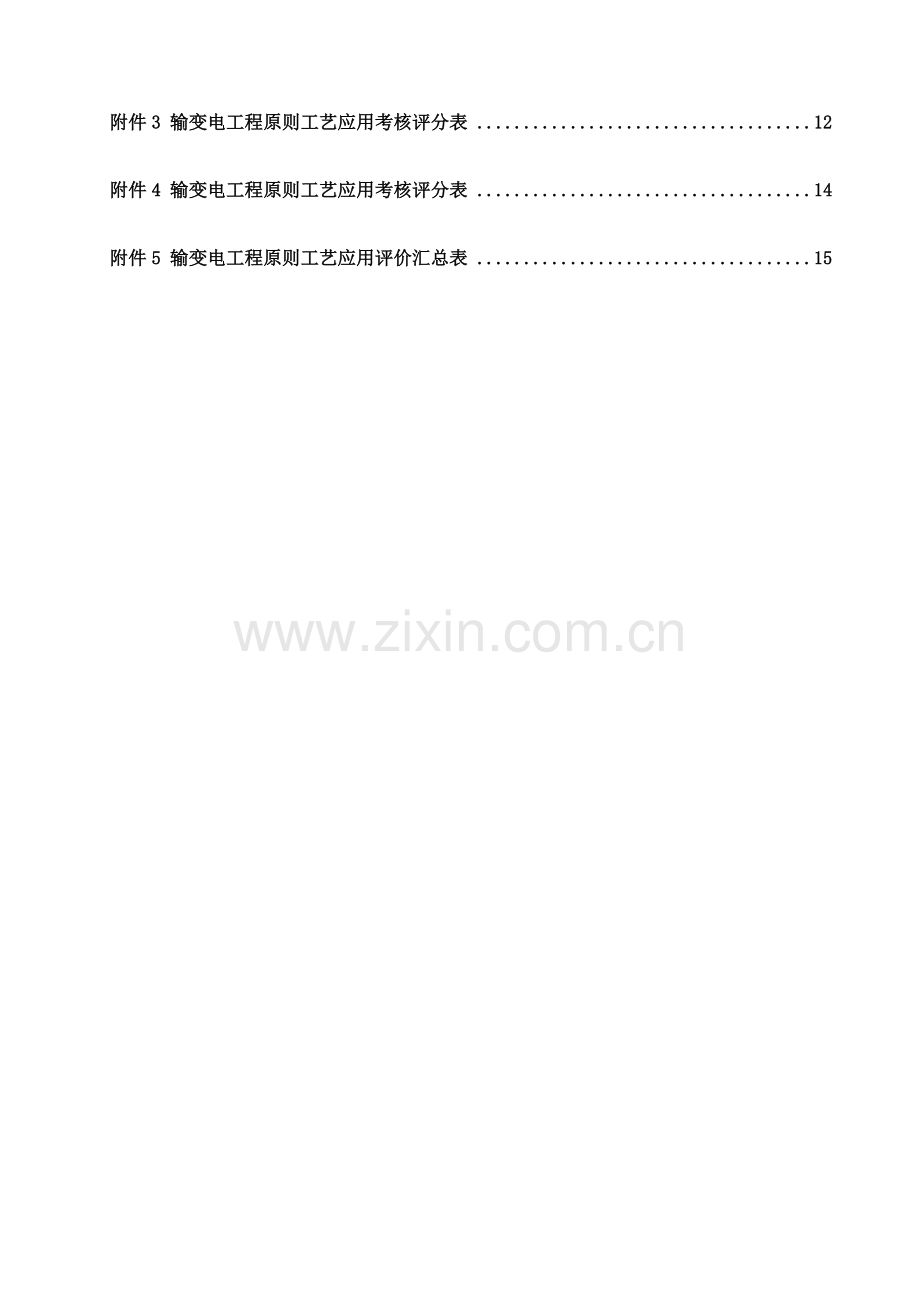

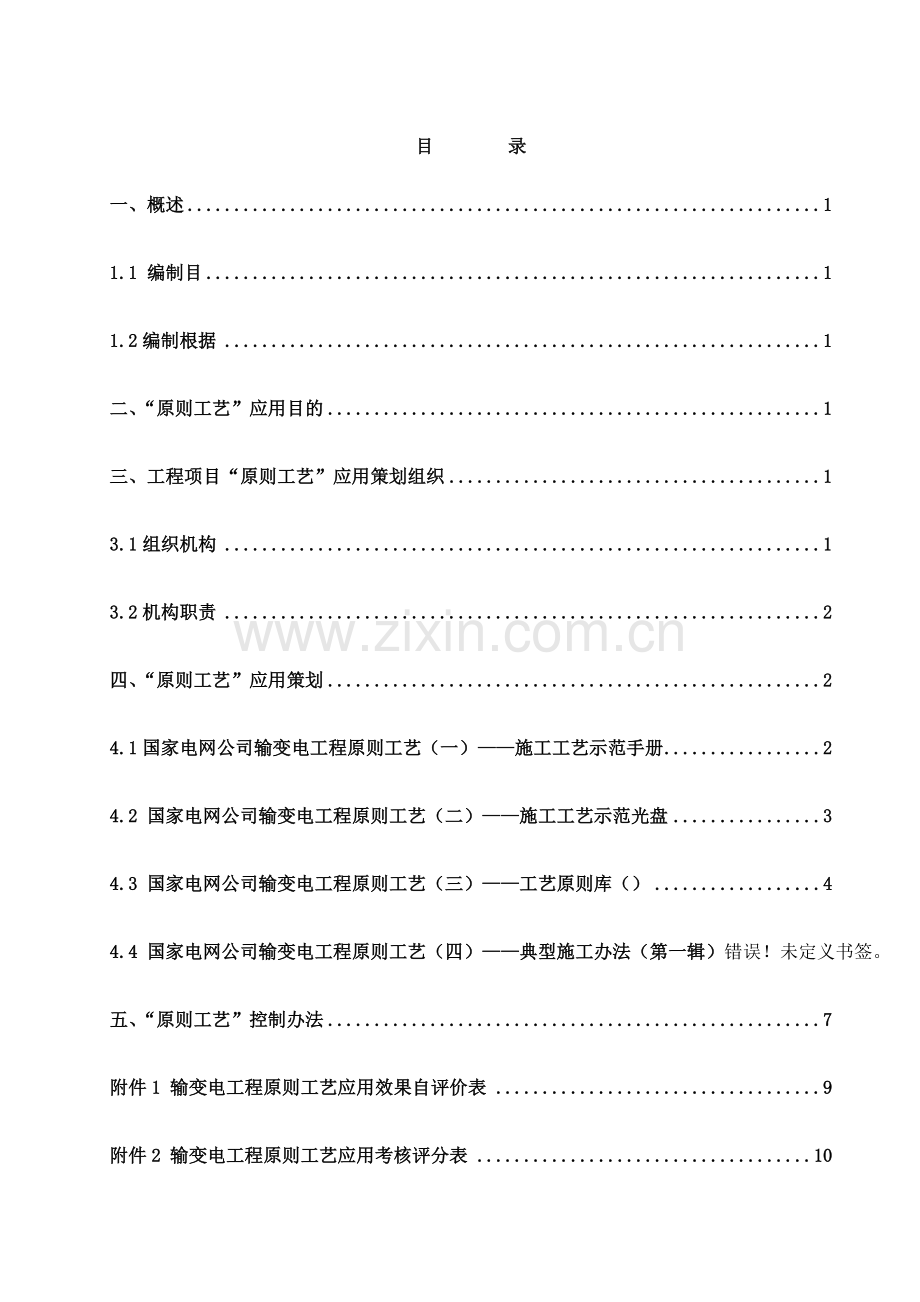

1、目 录一、概述11.1 编制目11.2编制根据1二、“原则工艺”应用目的1三、工程项目“原则工艺”应用策划组织13.1组织机构13.2机构职责2四、“原则工艺”应用策划24.1国家电网公司输变电工程原则工艺(一)施工工艺示范手册24.2 国家电网公司输变电工程原则工艺(二)施工工艺示范光盘34.3 国家电网公司输变电工程原则工艺(三)工艺原则库()44.4 国家电网公司输变电工程原则工艺(四)典型施工办法(第一辑)错误!未定义书签。五、“原则工艺”控制办法7附件1 输变电工程原则工艺应用效果自评价表9附件2 输变电工程原则工艺应用考核评分表10附件3 输变电工程原则工艺应用考核评分表12附件4

2、 输变电工程原则工艺应用考核评分表14附件5 输变电工程原则工艺应用评价汇总表15一、概述1.1 编制目为了全面贯彻国网公司关于进一步提高工程建设安全质量和工艺水平工作规定,统一施工工艺原则、规范施工工艺管理,提高本工程施工工艺水平和工程质量水平,进一步深化应用国家电网公司“原则工艺”(“一、施工工艺示范手册”;“二、施工工艺示范光盘”;“三、工艺原则库”;“四、典型施工办法”),使本工程符合应用条件各项施工作业严格执行国网公司“原则工艺”规定。特制定本方案。1.2编制根据1 国家电网公司输变电工程原则工艺管理办法国网(基建/3)186-;2 国家电网公司输变电工程施工工艺管理办法(国家电网基

3、建1752号);3 国家电网公司关于进一步提高工程建设安全质量和工艺水平决定(国家电网基建1515号);4 国家电网公司关于深化“原则工艺”研究与应用工作重点办法(基建质量20号);5 关于做好国家电网公司输变电工程原则工艺配备和应用工作告知国家电网公司部门文献(基建质量313号);6 国家电网公司输变电工程原则工艺(一) 施工工艺示范手册、国家电网公司输变电工程原则工艺(二) 施工工艺示范光盘、国家电网公司输变电工程原则工艺(三) 工艺原则库()、国家电网公司输变电工程原则工艺(四) 典型施工办法(第一辑);7 本工程建设单位编制建设创优规划、建设管理纲要。二、“原则工艺”应用目的本工程凡符

4、合“原则工艺”应用条件施工作业,应用率达到100%,“原则工艺” 应用效果符合率100%。结合“四新” 应用开展施工工艺创新与研究。 三、工程项目“原则工艺”应用策划组织 3.1组织机构 项目部成立了以项目经理为第一负责人工程项目“原则工艺”应用策划管理组织机构,负责项目部关于项目“原则工艺”策划、准备、实行。“原则工艺”应用策划小构成员将在公司指引下,在业主项目部、监理项目部督导协调下开展工作,小组由如下成员构成:组 长:杨建新(项目经理)副组长:吐逊江(项目总工)组 员:康文新、王有志、艾山阿吉、周丽、阿斯木姑丽、朱军、段小明3.2机构职责3.2.1组长职责(1)负责原则工艺应用策划总体策

5、划工作,建立“原则工艺”策划管理组织机构。(2)组织召开专项会议,组织有关人员对“原则工艺”应用进行宣贯工作。(3)负责原则工艺策划管理,施工过程组织对“原则工艺”应用进行内、外部沟通。3.2.2 副组长(1)协助组长负责本工程“原则工艺”梳理工作,筛选出本工程要执行、可以执行、切实可行原则工艺项,编制执行办法与实行要点。(2)在施工过程中对施工班组原则工艺执行状况进行考核,完毕项目部输变电工程“原则工艺”应用效果自评工作。(3)负责完毕施工过程中工艺创新和不适当工艺收集、整顿、上报工作。(4)负责组织互相观摩、召开现场会,组织开展各施工班组之间“原则工艺”经验交流工作,增进工程工艺质量提高。

6、3.3.3 成员(1)配合组长、副组长开展原则工艺应用策划及管理工作,负责原则工艺有关工作管理与实行及检查监督。(2)及时完毕资料收集、整顿、存档工作,保证“原则工艺”应用得到有效执行。四、“原则工艺”应用策划依照国家电网公司输变电工程原则工艺(一) 施工工艺示范手册、国家电网公司输变电工程原则工艺(二) 施工工艺示范光盘、国家电网公司输变电工程原则工艺(三) 工艺原则库、国家电网公司输变电工程原则工艺(四) 典型施工办法,结合实际状况对符合本工程施工生产规定“原则工艺”进行应用策划选取。 4.1国家电网公司输变电工程原则工艺(一)施工工艺示范手册其中“施工工艺示范手册” 本工程共应用6项,重

7、要供施工管理人员学习、掌握“原则工艺”使用。本工程拟应用施工工艺示范手册中“原则工艺”序号工艺名称合用节应用方式1第61章 土石方工程施工工艺61.1 普通施工工艺土石方及基本施工作业指引书61.2 泥水坑及流砂坑开挖施工工艺2第62章 基本工程施工工艺62.1 现场浇筑基本施工工艺基本施工作业指引书3第63章 杆塔工程施工工艺63.2内悬浮抱杆分解组立铁塔施工工艺杆塔组立作业指引书4第64章 架线工程施工工艺64.1 牵张场选取及布置架线施工作业指引书64.2 放线滑车悬挂64.3 跨越设施安装与拆除跨越施工办法64.4 导引绳展放施工工艺架线施工作业指引书64.5 张力放线施工工艺64.6

8、 紧线施工工艺64.7 导、地线连接施工工艺64.8 附件安装施工工艺5第65章 接地工程施工工艺65.1 使用范畴接地及保护帽施工作业指引书65.2 施工流程65.3 工艺流程阐明及重要质量控制要点65.4 重要引用原则6第66章 线路防护设施施工工艺66.4 保护帽施工工艺66.6 线路防护标志施工工艺架线施工作业指引书注:详细应用“原则工艺”内容见新疆与西北主网联网第二通道工程已编制完毕各工序施工作业指引书。4.2 国家电网公司输变电工程原则工艺(二)施工工艺示范光盘“施工工艺示范光盘” 本工程共应用16项,是以“施工工艺示范手册” 为蓝本,结合近年来施工工艺方面新成果编制,以动画、视频

9、、图片等体现形式对输变电工程重要施工工艺进行直观演示,并配备字幕和解说,重要用于工程现场管理人员和一线操作人员进行“原则工艺” 培训使用。本工程拟应用施工工艺示范光盘中“原则工艺”序号专辑名称工艺名称应用方式1基本施工专辑土坑开挖施工工艺项目部组织工程全体参建人员基本分部工程开工前学习观看光盘2现场浇筑基本施工工艺3接地工程施工工艺4保护帽施工工艺5铁塔组立施工专辑内悬浮抱杆分解组立铁塔施工工艺项目部组织工程全体参建人员组塔分部工程开工前学习观看光盘6架线施工专辑牵张场选取及布置项目部组织工程全体参建人员架线分部工程开工前学习观看光盘7放线滑车悬挂施工工艺8跨越设施安装与拆除9导引绳展放施工工

10、艺10导线、地线展放施工工艺11导线、地线连接施工工艺12紧线施工工艺13耐张塔平衡挂线施工工艺14附件安装施工工艺15跳线安装施工工艺注:详细应用“原则工艺”内容见国家电网公司输变电工程原则工艺(二)施工工艺示范光盘。4.3 国家电网公司输变电工程原则工艺(三)工艺原则库()“工艺原则库()” 本工程共应用40项,是对输变电工程基本工艺单元工艺原则、施工要点进行规范,重要供工程项目施工技术和管理人员使用,并为编制工程“创优实行细则”等项目质量指引文献时提供根据。本工程拟应用工艺原则库()中“原则工艺”序号项目/工艺编号项目/工艺名称应用方式 基本工程 开挖式基本1阶梯基本施工基本施工作业指引

11、书 基本防护4基坑回填基本施工作业指引书5保护帽浇筑 杆塔组立工程 杆塔分解组立6角钢铁塔分解组立杆塔组立作业指引书 导地线展放7导地线展放工程架线施工作业指引书 导地线压接8导线耐张管压接液压连接施工作业指引书9导线接续管压接10导线补修11地线耐张管压接12地线接续管压接 导地线弧垂13导线弧垂控制架线施工作业指引书14地线弧垂控制 导线悬垂绝缘子串安装15导线悬垂绝缘子串安装工程架线施工作业指引书 导线耐张绝缘子串安装16双联导线耐张绝缘子串安装架线施工作业指引书 地线悬垂金具安装17绝缘型地线悬垂金具安装架线施工作业指引书18接地型地线悬垂金具安装 地线耐张金具安装19绝缘型地线耐张金

12、具安装架线施工作业指引书20接地型地线耐张金具安装 跳线制作21软跳线制作架线施工作业指引书 防震锤安装22预绞式防振锤安装架线施工作业指引书 光纤复合架空地线22OPGW弧垂控制光缆架设作业指引书 OPGW悬垂串安装23OPGW悬垂串安装光缆架设作业指引书 OPGW耐张串安装24OPGW接头型耐张串安装光缆架设作业指引书25OPGW直通型耐张串安装26OPGW构架型耐张串安装 OPGW防震锤安装27OPGW防振锤安装工程光缆架设作业指引书 OPGW引下线安装28铁塔OPGW引下线安装光缆架设作业指引书29构架OPGW安装 OPGW接头盒30光纤熔接与布线光缆架设作业指引书31接头盒安装 OP

13、GW余缆安装32余缆架安装光缆架设作业指引书 接地工程 接地安装33接地引下线安装光缆架设作业指引书34接地体制作 线路防护 塔位牌35塔位牌安装架线施工作业指引书 相位牌标记36相位标记牌安装架线施工作业指引书 警示牌37警示牌安装架线施工作业指引书注:详细应用“原则工艺”内容见工艺原则库()。五、“原则工艺”控制办法(1)对施工图中“原则工艺” 应用组织内部会检, 结合“四新” 应用,积极开展创新施工工艺,提出书面会检意见。(2)在施工方案、作业指引书中优先采用典型施工办法, 明确“原则工艺” 流程和操作要点。(3)在施工作业指引书中编制相应创新施工工艺工艺流程和操作要点。(4)依照施工不

14、同阶段组织开展“原则工艺” 培训及交底。(5)制作“原则工艺” 应用样板,自评合格、经业主和监理项目部验收确认后组织实行。(6)项目部定期或不定期开展“原则工艺” 应用状况自检,报监理项目部验收。(7)及时召开“原则工艺” 应用专项会,分析、纠偏、跟踪整治。 (8)施工项目部填写自评表作为“原则工艺” 应用验收报告附件,见附件1、附件2、附件3。(9)工程项目开展“原则工艺” 应用及效果考核, 重点考核“原则工艺” 应用策划状况、施工过程中“工艺原则库”、中工艺实行规定贯彻状况、工程成品观感及工艺质量与“工艺原则库” 中成品质量规定符合状况、工艺创新状况等,考核详细内容见附件4-附件6。 附件

15、1 输变电工程原则工艺应用效果自评价表输变电工程原则工艺应用效果自评价表工程名称:伽师县达西35千伏输变电工程(线路)施工单位可应用数量实际应用数量应用率评价时间创新工艺(填写工艺名称)裁减工艺(填写工艺名称)工艺名称应用效果局限性及因素工艺改进建议(应用效果哪里局限性,分析因素)(提出对本工艺有无修编建议)总体自评价:施工项目部技术负责人: 施工项目部经理: 年 月 日 监理验收意见:专业监理工程师: 总监理工程师: 年 月 日 注:1、创新工艺需要提供工艺原则、施工要点及图片,作为附件。2、裁减工艺需要提供详细分析因素,作为附件。附件2 输变电工程原则工艺应用考核评分表输变电工程原则工艺应

16、用考核评分表(施工准备阶段)工程名称:伽师县达西35千伏输变电工程(线路)考核项目评 分 标 准扣分及因素业主项目部(3分)在监理和施工合同文献中,未明确原则工艺应用规定,每份扣0.5分(最多扣1分)在工程创优规划中未明确原则工艺应用目的和规定,扣1分,针对性差扣0.5分。在工程开工前未审批参建各方原则工艺管理及应用策划文献,每份扣0.5分(最多扣1分)。设计项目部(8分)设计创优实行细则与否编制原则工艺应用和“四新”内容,未编制扣2分,针对性差扣1分。未组织对设计人员开展原则工艺宣贯和培训,扣1分。与否将原则工艺融入到设计图纸中,原则工艺控制要点与否明确,未阐明扣1分,针对性差或缺项扣0.5

17、分。在施工图卷册阐明书中,有无对原则工艺应用状况列表汇总,内容涉及名称、编号、使用部位、采用数量及应用率,未标注扣3分,缺项,每卷册扣0.5分(最多扣2分)监理项目部(7分)创优监理实行细则未制定原则工艺应用管理目的或目的不明确,扣1分,控制办法不规范、不完整,未与项目特点有机结合,扣1分。未审核设计、施工项目部原则工艺管理及应用策划文献,每缺一项扣0.5分(最多扣1分)。未明确专人(兼)进行原则工艺应用管理,扣1分。未培训或无培训记录,每人次扣0.5分(最多扣1分)。对施工中拟采用创新工艺和施工办法与否组织专项评审,未开展扣2分,评审形式简朴、针对性差扣1分。施工项目部(14分)在分包合同中

18、未明确原则工艺应用规定,扣1分,针对性差扣0.5分。创优施工实行细则未指定原则工艺应用管理目的或目的不明确,扣1分。原则工艺应用办法不规范、不完整,未与项目特点有机结合,扣1分,未明确应用原则工艺名称、数量等内容,扣1分。积极引用有关典型施工办法内容,引用2项,加1分,每增长1项,加0.5分,1项引用2项,扣1分,引用1项,扣2分。未培训或无培训记录,每人次扣0.5分(最多扣2分)未明确专人(兼)进行原则工艺应用管理,扣1分。为制定原则工艺应用技术办法、工艺控制要点,扣2分,针对性差,扣1分。未策划原则工艺应用实行效果和成品保护办法,扣2分,针对性差,扣1分。未制定施工工艺与施工办法创新筹划,

19、扣1分。总分32扣分实得分检查构成员(签字):附件3 输变电工程原则工艺应用考核评分表输变电工程原则工艺应用考核评分表(施工阶段)工程名称:伽师县达西35千伏输变电工程(线路)考核项目评 分 标 准扣分及因素业主项目部(7分)未组织参建各方开展原则工艺培训和交流,扣1分。针对性差扣0.5分。未将原则工艺应用作为施工图会检内容之一,无扣1分,针对性差扣0.5分。未组织对原则工艺应用样板进行检查、验收,扣2分,每缺一次扣0.5分(最多扣1分)。工程检查、中间验收等环节,无贯彻原则工艺应用目的内容,无扣1分,针对性差、流于形式扣0.5分。发现问题与否组织召开现场分析会,未召开扣2分,未及时纠偏、跟踪

20、整治,每次扣0.5分,最多扣0.5分。设计项目部(6分)与否施工图采用原则工艺和“四新”进行专项交底,未交底扣2分,对原则工艺实行过程中浮现有关技术问题与否及时解决,每次扣1分(最多扣2分)。在原则工艺和“四新”应用过程中与否进行设计工代服务,无扣2分,工代服务记录正针对性差、流于形式扣1分。监理项目部(18分)在施工图会检纪要与否有原则工艺应用会检有关内容,无扣2分,每缺一项扣0.5分(最多扣1分)。与否运用方案审查、见证、旁站、巡视、平行检查、监理初检等方式,控制原则工艺及创新施工工艺应用,查有关记录,每缺一次扣0.5分(最多扣2分)。对原则工艺应用核心环节,与否进行重点旁站,查旁站记录,

21、每缺一次扣1分(最多扣3分)。与否对参加业主项目部组织额原则工艺应用验收形成评估记录,每缺一项次扣1分(最多扣3分)。因控制办法不到位,导致成品工艺应用效果未到达策划效果,每项扣0.5分(最多扣2分)。与否分阶段组织召开原则工艺应用分析会,查会议纪要,每缺一次扣1分(最多扣2分);对分析问题未及时纠偏和跟踪整治,没缺一项扣0.5分(最多扣1分)。施工项目部(25分)未组织对施工图中原则工艺应用组织内部会检,形成书面意见,扣1分,针对性不强,扣0.5分。在施工方案、作业指引书未积极采用典型施工办法,明确原则工艺流程和操作要点,扣2分,针对性差扣1分;每缺一项扣0.5分(最多扣1分)。制作原则工艺

22、应用样板,无自评记录,每缺一次扣1分(最多扣3分);未经业主和监理项目部确认,每次扣0.5分(最多扣1分)。未依照施工不同阶段组织全员开展原则工艺培训及交底,查记录,每缺一项扣1分(最多扣3分)。分部工程竣工后,未结合验评相应用原则工艺报监理项目部验收,每缺一次扣0.5分(最多扣2分)。成品工艺应用效果未达到策划规定,每项扣1分(最多扣4分)。未召开原则工艺应用专项会,扣2分;未进行分析、纠偏和跟踪整治,每一次扣0.5分(最多扣2分)。未记录原则工艺在应用中差别,扣3分,针对性差,每项扣1分(最多扣2分)。未收集图片、视频等工艺素材,扣3分,每缺一项扣0.5分(最多扣2分)。80%原则工艺应用

23、率85%,扣2分,原则工艺应用率80%,扣3分。积极开展施工工艺和施工办法研究与创新,创新一项加1分(最多加2分);对原则工艺提出修编建议,每条加0.5分(最多加1分)。总分56扣分实得分检查构成员(签字):附件4 输变电工程原则工艺应用考核评分表输变电工程原则工艺应用考核评分表(竣工验收阶段)工程名称:伽师县达西35千伏输变电工程(线路)考核项目评 分 标 准扣分及因素业主项目部(2分)未组织编制原则工艺应用效果验收报告,扣1分,针对性差,扣0.5分。未及时对创新工艺、施工办法及落后施工工艺裁减建议进行收集、整顿及上报,扣1分。设计项目部(2分)未填写原则工艺应用效果符合性评价表,扣1分,针

24、对性差,扣0.5分。竣工图中未编制原则工艺应用成效,扣1分。监理项目部(4分)未填写原则工艺应用效果评估表,扣2分,针对性差扣1分。未及时对创新工艺、施工办法进行审核、上报,扣1分,审核意见不明确,扣1分。施工项目部(4分)未填写原则工艺应用效果评价表,扣1分,针对性差,扣0.5分。未上报创新工艺、施工办法,扣2分,针对性差扣1分。未提出落后施工工艺裁减建议,扣1分。施工办法申报科技项目,查网省公司科技项目立项文献,每项加1分(最多2分)。总分12扣分实得分检查构成员(签字):附件5 输变电工程原则工艺应用评价汇总表输变电工程原则工艺应用评价汇总表工程名称:伽师县达西35千伏输变电工程(线路)

25、序号评价项目实得分(D为百分数)评价人员(签名/日期)A施工准备阶段考核成果B施工阶段考核成果C竣工验收阶段考核构造(成品应用效果)D应用率记录评价得分(A+C)/2+B+D22组长:原则工艺应用成果:1、观感得分率:观感率90%且项目设定观感得分率指标,不扣分;观感得分率90%但项目设定观感得分率指标,扣1;观感率90%,扣5分。2、成品应用效果:效果良好,工艺美观,无修补,得19-22分;效果较好,无明显修补,得16-18分;效果较差,修补痕迹明显,得13-15分。加分及加分因素(按照附表4-附表6):总体评价及得分:评价级别好 普通 差评价时间: 年 月 日 注:在施工阶段评价时,评价项目C选用成品应用效果评价:应用率=实际应用数量/“工艺原则库”按类记录数量;得分=评价得分+观感得分率得分+加分。
