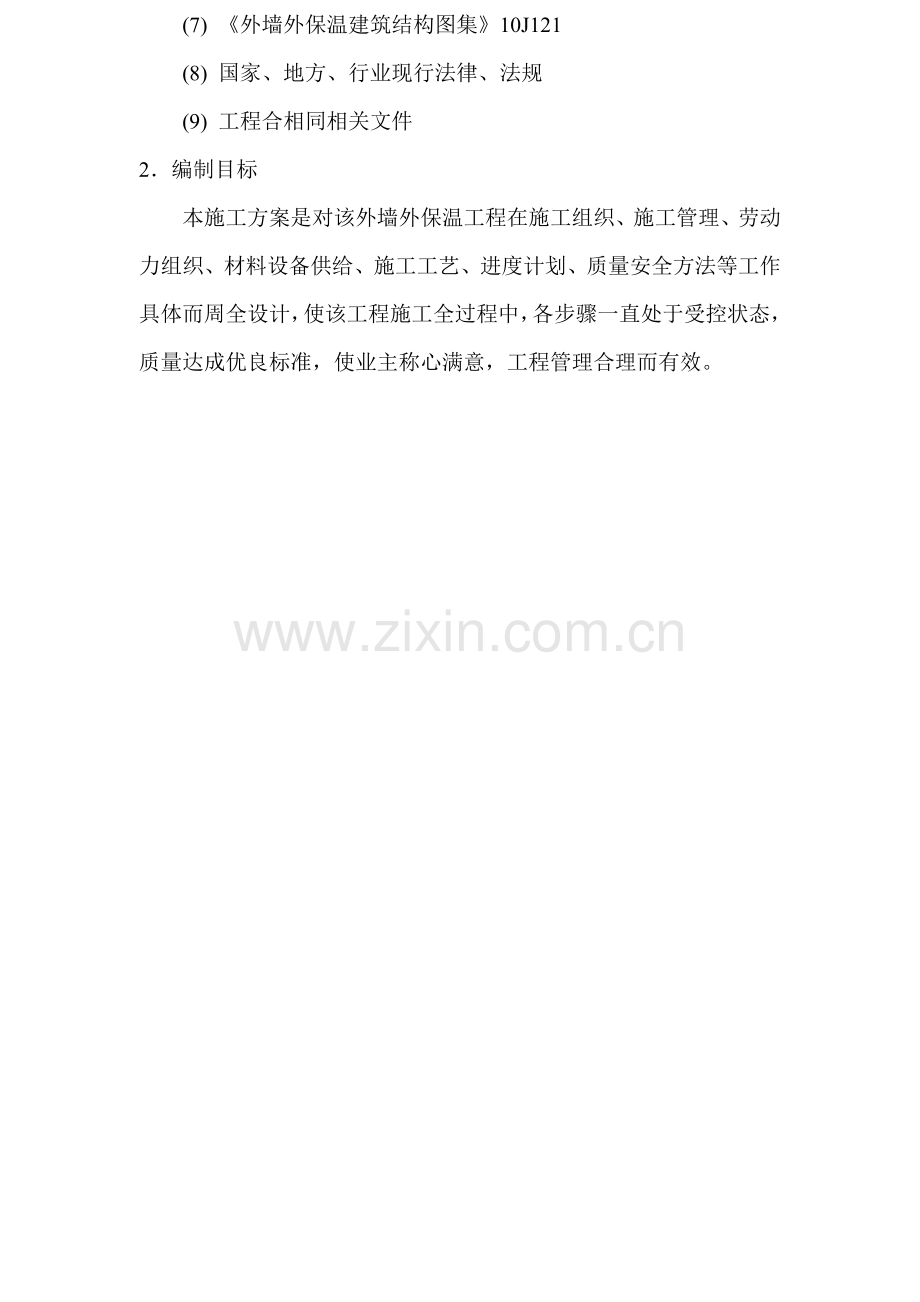

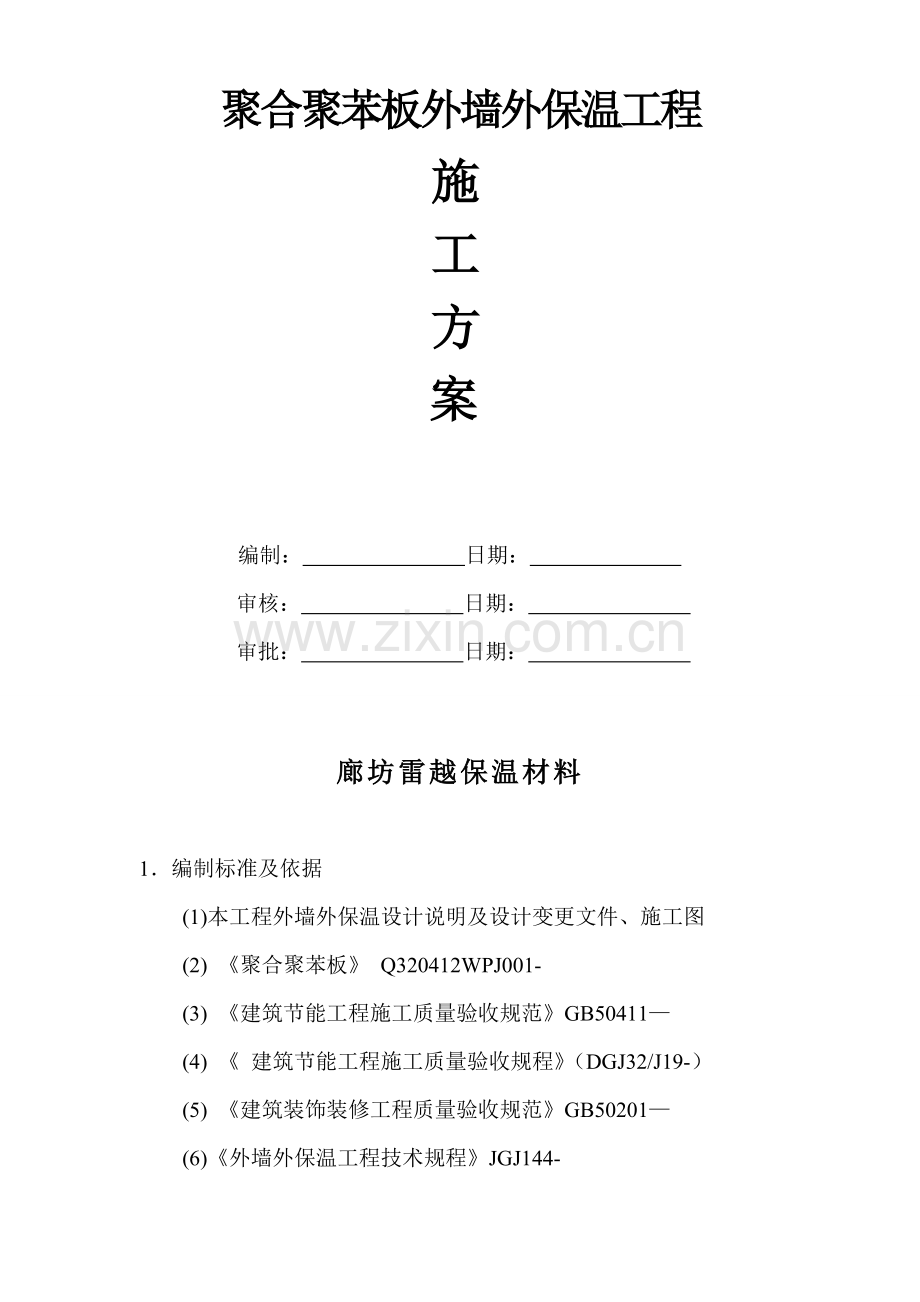

1、 聚合聚苯板外墙外保温工程 施工方 案 编制: 日期: 审核: 日期: 审批: 日期: 廊坊雷越保温材料1编制标准及依据(1)本工程外墙外保温设计说明及设计变更文件、施工图(2) 聚合聚苯板 Q320412WPJ001-(3) 建筑节能工程施工质量验收规范GB50411(4) 建筑节能工程施工质量验收规程(DGJ32/J19-)(5) 建筑装饰装修工程质量验收规范GB50201 (6)外墙外保温工程技术规程JGJ144-(7) 外墙外保温建筑结构图集10J121(8) 国家、地方、行业现行法律、法规(9) 工程合相同相关文件2编制目标本施工方案是对该外墙外保温工程在施工组织、施工管理、劳动力组

2、织、材料设备供给、施工工艺、进度计划、质量安全方法等工作具体而周全设计,使该工程施工全过程中,各步骤一直处于受控状态,质量达成优良标准,使业主称心满意,工程管理合理而有效。1 工程概况1.1工程名称:1.2建筑结构:剪力墙结构1.3施工范围:外墙1.4保温类型:聚合聚苯板外墙外保温系统1.5外墙饰面:涂料和面砖饰面2 材料组成21 聚合聚苯板 生产厂家:廊坊雷越保温材料规格为600*600(300)mm容重180Kg;燃烧性能A级。22专用聚合物粘结、抹面(抗裂)砂浆出厂时已配制好,现场施工时加水用手持式电动搅拌机或专用滚筒搅拌机搅拌,重量比为水:聚合物砂浆=1: 5,可操作时间大于2h。23

3、锚固件采取自攻螺丝配合工程塑料膨胀钉固定膨胀大金板,要求单个固定件抗拉承载力标准值0.8KN,塑料锚固钉规格为880mm。24耐碱玻纤网格布用于增强保护层抗裂及整体性,耐碱玻纤网格布孔径66,宽度1米,160g/。结构示意图基层墙体基础结构结构示意图粘结层 绝热层保护层饰面层墙体基层专用粘结胶浆聚合聚苯保温板锚固件+抹面胶浆压入玻纤网格布涂料外墙(或干挂石材) ()胶粘剂:胶粘剂是由无机胶凝材料,高分子聚合物和填料等材料组成。专用于改性膨胀聚苯防火保温板粘结到基层墙体上,含有极强粘结性能。实 验 项 目性 能 指 标拉伸粘结强度(和聚合聚苯板)Mpa常温常态0.10耐水0.10拉伸粘结强度(和

4、水泥砂浆)Mpa常温常态0.70耐水0.50可操作时间(和聚合聚苯板板)H1.5可操作时间(和水泥砂浆) H1.5()聚合聚苯板板:改性聚苯板,规格为600*600(300)板厚,性能指标以下。实 验 项 目性 能 指 标导热系数W/(m.k)0.042表观密度kg/150压缩强度KPa100尺寸稳定性%0.30()抹面胶浆:抹面胶浆是由无机胶凝材料,高分子聚合物和填料等材料组成。薄抹在粘贴好改性膨胀聚苯防火保温板外表面,用以确保薄抹灰外保温系统机械强度和耐久性。抹面胶浆性能指标实 验 项 目性 能 指 标和聚合聚苯板拉伸粘结强度,Mpa常温0.1耐水耐冻融柔韧性抗压强度/抗折强度(水泥基)3

5、.0可操作时间 H1.5-4.0()膨胀锚栓膨胀锚栓由螺钉和带圆盘塑料膨胀套管两部分组成。金属螺钉应采取不锈钢或经防腐蚀处理金属制成,塑料锚栓有效锚固深度大于25mm,塑料圆盘直径大于50mm,管套外径710mm。锚栓性能指标试验项目性能指标单个塑料锚栓抗拉承载力(C25混凝土基层),KN0.8单个锚栓对系统传热增加值W(m2.k)0.004(5)耐碱玻璃纤维网格布耐碱玻纤网布是保护层增强材料,用于提升保护层抗裂和抗冲击能力,并可缓冲因为墙体位移、开裂等原因引发保温板轻微位移。检测项目产品指标网眼尺寸,mm经向5.0纬向5.0 拉伸断裂强力,N/50mm经向1500纬向1500耐碱强力保留率,

6、%经向50纬向50单位面积质量,g/m21603 施工要求及条件31经甲方、监理单位、总包单位、外保温施工单位联合验收拟施工外墙体(可分段进行),刮糙平整度、阴阳角垂直度满足规范要求,门窗框安装到位,飘窗、阳台栏板、挑檐等突出墙面部位尺寸合格,办理交接单即可进行施工。32雨天施工时,须采取有效防雨方法,预防雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆还未初凝墙面。33施工现场环境温度及刮糙层表面温度在施工中及施工后24h内均不得低于5,风力小于5级。4 施工工具壁纸刀、电锤、根部带刀片冲击钻钻头、螺丝刀、剪刀、钢据条、红外线水平仪、墨斗、棕刷、木锉或粗沙纸、电动搅拌器、塑料搅拌桶、抹子、粘结砂浆

7、专用抹刀(3:2:2)、压子、阴阳角抿子、托线板、2m靠尺等。5 工艺步骤基层墙体处理弹基准线,安装底座托架粘贴保温板抹第一遍抹面砂浆铺压网布安装锚固件抹第二遍抹面收光窗边处理并嵌填密封材料整体平面检验和修正处理清理、并接收验收51基层清理511清理混凝土墙面上残留浮灰、脱模剂油污等杂物及抹灰空鼓部位等。512剔除剪力墙接茬处劈裂混凝土块、夹杂物、空鼓等,并重新进行修补;窗台挑檐根据2%用水泥砂浆找坡,外墙多种洞口填塞密实。513要求粘贴聚合聚苯板表面平整度偏差不超出4mm,对刮糙时留下突出墙面处进行打磨,对凹进部位进行找补(需找补厚度超出6mm时用1:2.5水泥砂浆抹灰,需找补厚度小于6mm

8、时由保温施工单位用聚合物粘结砂浆实施找补);以确保整个墙面平整度在4mm内,阴阳角方正、上下通顺。52配制砂浆521施工使用砂浆分为聚合聚苯板粘结砂浆及抹面(抗裂)砂浆。 生产厂家:廊坊雷越保温材料规格:均为50Kg塑编包装。522施工时用手持式电动搅拌机搅拌,拌制粘结砂浆重量比为水:砂浆=1:5,边加水边搅拌;搅拌时间不少于5分钟,搅拌必需充足、均匀,稠度适中,并有一定粘度。523砂浆调制完成后,须静置5分钟,使用前再次进行搅拌,拌制好砂浆应在1.5小时内用完。53聚合改性聚苯板531施工前,依据整个外墙立面设计尺寸编制聚合聚苯板排板图,以达成节省材料、加紧施工速度目标。改性聚苯板以长向水平

9、铺贴,确保连续结合,上下两排板须竖向错缝1/2板长,局部最小错缝不得小于200mm。532聚合聚苯板粘贴应从细部节点(如飘窗、阳台、挑檐)及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙全部阴阳角部位沿全高挂通线控制其顺直度(注:保温施工时控制阴阳角顺直度而非垂直度),并要求事先用红外线水平仪或墨斗弹好底边水平线及100mm控制线,以确保水平铺贴,在区段内铺贴由下向上进行。533粘贴聚合聚苯板时,板缝应挤紧,相邻板应齐平,施工时控制板间缝隙不得大于2mm,板间高差不得大于1.5mm。当板间缝隙大于2mm时,须用聚合聚苯板条将缝塞满,板条不得用砂浆或胶结剂粘结;板间平整度高差大于1.5mm部

10、位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。534根据事先排好尺寸(见下图)切大金板(用电热丝切割器或墙纸刀),从拐角处垂直错缝连接,要求拐角处沿建筑物全高顺直、完整。(见下图)聚合聚苯防火保温板排列图洞口排板方法:转角部署方法见下页图:535用点贴法施工,粘贴聚合聚苯板做法:(见下图)536涂好聚合物砂浆聚合聚苯板必需立即粘贴在墙面上,速度要快,以预防粘结砂浆表面结皮而失去粘结作用。537聚合聚苯板根据上述要求贴墙后,用2m靠尺反复压平,确保其平整度及粘结牢靠,板和板间要挤紧,不得有缝,板缝间不得有粘结砂浆,不然该部位则形成冷桥。每贴完一块,要立即清除板四面挤出聚合物砂浆;若因聚合聚苯板切

11、割不直形成缝隙,要用木锉锉直后再张贴。538聚合聚苯板和基层粘结砂浆在铺贴压实后,砂浆覆盖面积大于板面积40%,确保改性聚苯板和墙体粘结牢靠。539为预防外窗漏水,施工时要求窗洞口水泥基胶粉聚苯颗粒保温砂浆和窗外框平行,在外窗主框安装完成打好发泡剂、土建单位做好防水处理后再进行窗侧保温施工。保温材料采取水泥基胶粉聚苯颗粒保温砂浆,做法根据图纸节能专篇设计节点相关要求施工。5310在碰到脚手架连墙件等突出墙面且以后拆除部位,根据整幅板预留,最终随拆除随进行收尾施工。54安装固定件5.4.1改性聚合板粘结牢靠后,安装固定件,根据方案要求位置用冲击钻钻孔,要求钻孔深度进入基层墙体内25mm(有抹灰层

12、时,不包含抹灰层厚度)。542固定件个数根据以下要求放置(横向位置居中、竖向位置均分),锚栓栓身长度设定应等于:锚固深度(最少25深度)+找平层厚度+保温板厚度,基于此结合个体工程实际,锚栓长度最少为:25+20+35=80,采取长度为80锚栓,直径为8mm锚栓。(当采取35以上板厚时锚栓长度采取100MM)2、锚固件数目确定20米以下 46个/20米以上 6个/20米以下 ( 46个/ ) 20米以上(6个/) 1.建筑节能工程施工质量验收规程DGJ32/J19-2. 建筑节能工程工程施工质量验收规范GB50411-543操作时,自攻螺丝须拧紧,使用根部带切割刀片冲击钻,切割刀片大小、切入深

13、度和钉帽相一致,将工程塑料膨胀钉钉帽比改性聚苯板边表面略拧进部分;如此才可确保聚合聚苯板表面平整,利于面层施工;同时方可确保膨胀钉尾部膨胀部分因受力回拧膨胀使之和基体充足挤紧。55打磨聚合聚苯板接缝处表面不平时,须用衬有木方粗砂纸打磨。打磨动作要求为:呈圆周方向轻柔旋转,不许可沿着和改性聚苯板接缝平行方向打磨,打磨后用刷子清除改性聚苯板表面泡沫碎屑。56处理聚合聚苯板缝隙聚合聚苯板张贴及锚固钉施工完成后,要对聚合聚苯板缝隙进行处理,具体做法是:检验施工面,对超出2mm缝隙用聚合聚苯板割出薄片进行填塞,薄片厚度要略大于缝隙,填塞时不得用砂浆刮抹,聚合聚苯板水平及垂直缝隙全部必需填塞坚固。57抹第

14、一遍面层聚合物抗裂浆涂布均匀,厚度控制在23mm之间,不得漏抹。58埋贴网格布581所谓埋贴网格布就是用抹子由中间开始水平预先抹出一段距离,然后向上向下将网格布抹平,使其紧贴底层聚合物砂浆。582将大面网格布沿长度、水平方向绷直绷平。注意将网格布弯曲一面朝里放置,开始大面积埋贴,网格布左右搭接宽度80mm,上下搭接宽度100mm;不得使网格布褶皱、空鼓、翘边。要求砂浆饱满度100%,严禁干搭接。583在墙身阴阳角处必需从两边埋贴网格布双向绕角且相互搭接,各面搭接宽度大于200mm。5. 8. 4 门窗洞口内侧周围及洞口四角均加一层网格布进行加强,洞口四面网格布尺寸为300200mm,大墙面粘贴

15、网格布搭接在门窗口周围加强网格布之上,一同埋贴在底层聚合物砂浆内。5. 8. 5 门窗边处理59抹面层聚合物抗裂砂浆591抹完底层聚合物砂浆并压入网格布后,待砂浆凝固至表面基础干燥、不粘手时,开始抹面层聚合物砂浆,抹面厚度以盖住网格布且不出现网格布痕迹为准,同时控制面层聚合物抗裂砂浆总厚度在46mm之间。593全部阳角部位,面层聚合物抗裂砂浆均应作成尖角,不得做成圆弧。594面层砂浆施工应选择施工时及施工后二十四小时没有雨天气进行,避免雨水冲刷造成返工。510滴水槽在全部外窗洞口上口及保温部位顶部需做滴水线部位采取嵌入做法,采取1cm宽度滴水线进行施工。6 细部及特殊部位做法61预留孔洞位置(

16、破损处)处理进行大面积改性聚苯板粘贴过程中,在碰到外脚手架连墙杆时,聚合聚苯板只能进行甩茬处理;在外墙保温施工完成后拆除脚手架过程中,对此部位实施修补处理。611用干硬性防水水泥砂浆将脚手眼填塞紧密,表面抹平。612根据预留孔洞尺寸裁截一块尺寸相同改性聚苯板并打磨其边缘部分,使其能严密封填于孔洞处。613将上述预裁好大金板后面涂上粘结砂浆,将其镶入孔内。614涂抹底层聚合物抗裂砂浆,切一块网格布(其面积大小应能和周围已施工好网格布搭接80mm),埋入网格布,并涂抹面层聚合物抗裂砂浆和周围平整。6. 1. 5 空调板做法7 安全方法71企业在现场派驻专职安全员,进行指导、监督安全生产,并对全部现

17、场作业人员进行安全教育。72在脚手架上施工工人,必需戴安全帽,并系好帽带。发觉脚手架跳板(竹排)不全时,必需汇报带班工长,待脚手架搭设完整后方可施工;73在外脚手架上操作人员,必需经过严格培训;74若存在交叉作业施工情况,在外保温施工区段上方,必需用跳板加密目安全网进行全封闭,确保外架作业人员安全;75安装固定件前打眼用电锤必需有出厂合格证,末级开关箱必需配漏电保护器,工人必需带绝缘手套进行操作,专业电工进行接线;76在外脚手架上操作人员需穿防滑鞋,有恐高症、心脏病人员严禁上架,严禁酒后上架施工。8 文明施工及成品保护81裁切下来改性聚苯板碎板条必需随手用袋子装好,严禁四处乱丢,随地飘洒。82

18、在聚合改性聚苯板粘结砂浆时,注意不要污染窗框,被污染窗框必需立即用湿布擦洗洁净。83粘贴上部改性聚苯板时,掉落下来粘结砂浆可能会污染下部改性聚苯板,必需立即清理洁净。84拆除脚手架时应作好对成品墙面保护工作,严禁钢管等重物撞击大金板墙面。 84施工用砂浆必需用小桶拌制,用完水后关好水管阀门。85进场改性聚苯板必需堆积成方,做好防雨保护。86每一施工楼层内必需设置小便桶,从方法上确保工人能按章操作,杜绝不文明现象发生。9 成本降低方法91施工中依据配板图裁切板,降低浪费;92对工人进行交底,使其熟悉节点部位做法,合理利用边角料;93控制好砂浆拌制量,尤其在施工停歇前应计算好砂浆用量,预防砂浆超时而无法使用,造成浪费。10 环境保护方法裁切下来板条必需分类存放、集中回收,严禁其四处洒落、埋入土中或作为通常性建筑垃圾处理,避免污染环。工程关键节点施工图 女儿墙节点 檐口节点 阴阳角施工 外墙勒角 穿墙套管保温面和不保温面交接四处理 窗上口 窗侧面 窗台面 预留空洞及预埋套管四面处理 装饰缝处理方法空调搁机板或突出线条保温
