挂网喷浆综合项目施工专项方案.doc

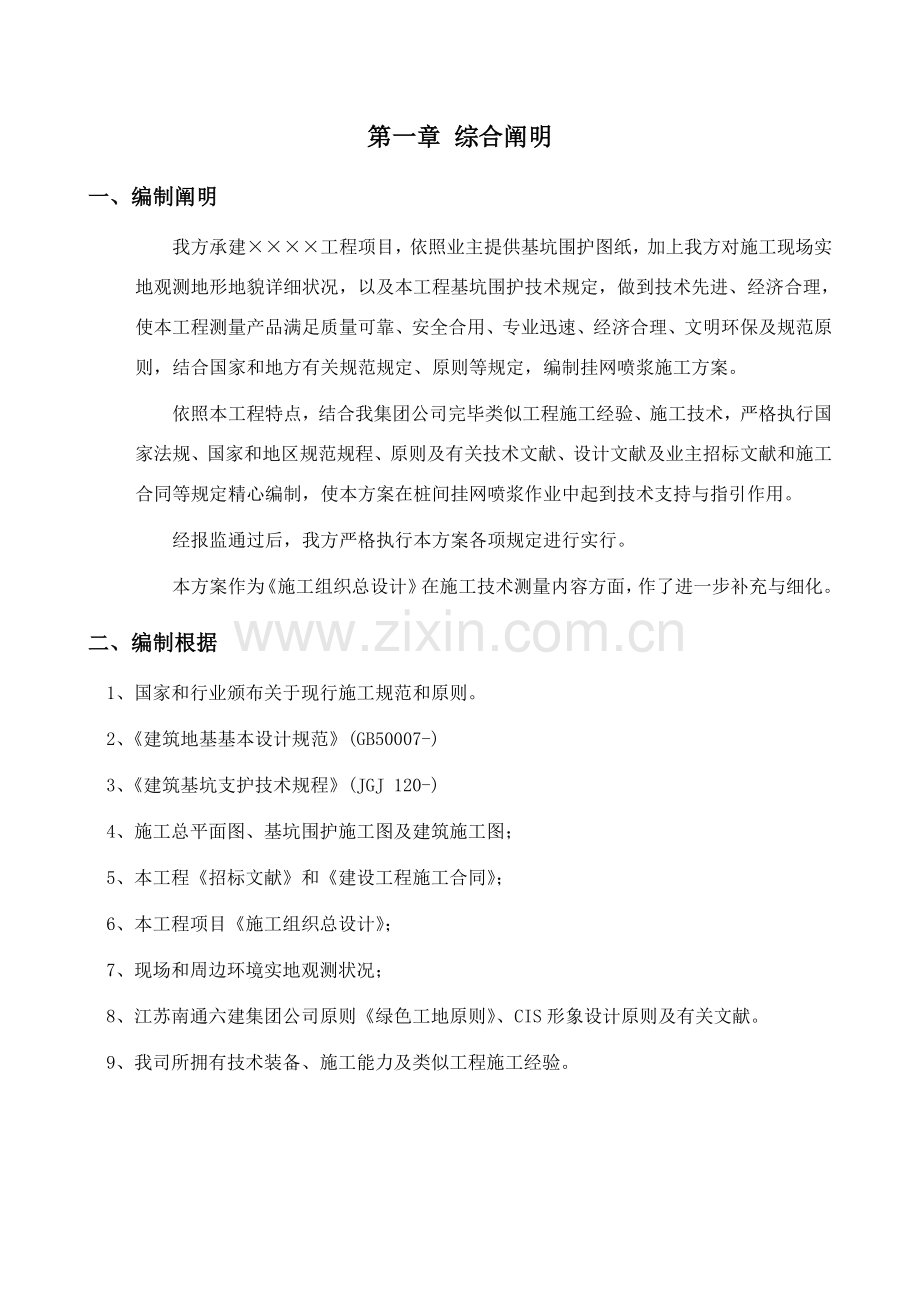

第一章 综合阐明
一、编制阐明
我方承建××××工程项目，依照业主提供基坑围护图纸，加上我方对施工现场实地观测地形地貌详细状况，以及本工程基坑围护技术规定，做到技术先进、经济合理，使本工程测量产品满足质量可靠、安全合用、专业迅速、经济合理、文明环保及规范原则，结合国家和地方有关规范规定、原则等规定，编制挂网喷浆施工方案。
依照本工程特点，结合我集团公司完毕类似工程施工经验、施工技术，严格执行国家法规、国家和地区规范规程、原则及有关技术文献、设计文献及业主招标文献和施工合同等规定精心编制，使本方案在桩间挂网喷浆作业中起到技术支持与指引作用。
经报监通过后，我方严格执行本方案各项规定进行实行。
本方案作为《施工组织总设计》在施工技术测量内容方面，作了进一步补充与细化。
二、编制根据
1、国家和行业颁布关于现行施工规范和原则。
2、《建筑地基基本设计规范》(GB50007-)
3、《建筑基坑支护技术规程》(JGJ 120-)
4、施工总平面图、基坑围护施工图及建筑施工图；
5、本工程《招标文献》和《建设工程施工合同》；
6、本工程项目《施工组织总设计》；
7、现场和周边环境实地观测状况；
8、江苏南通六建集团公司原则《绿色工地原则》、CIS形象设计原则及有关文献。
9、我司所拥有技术装备、施工能力及类似工程施工经验。

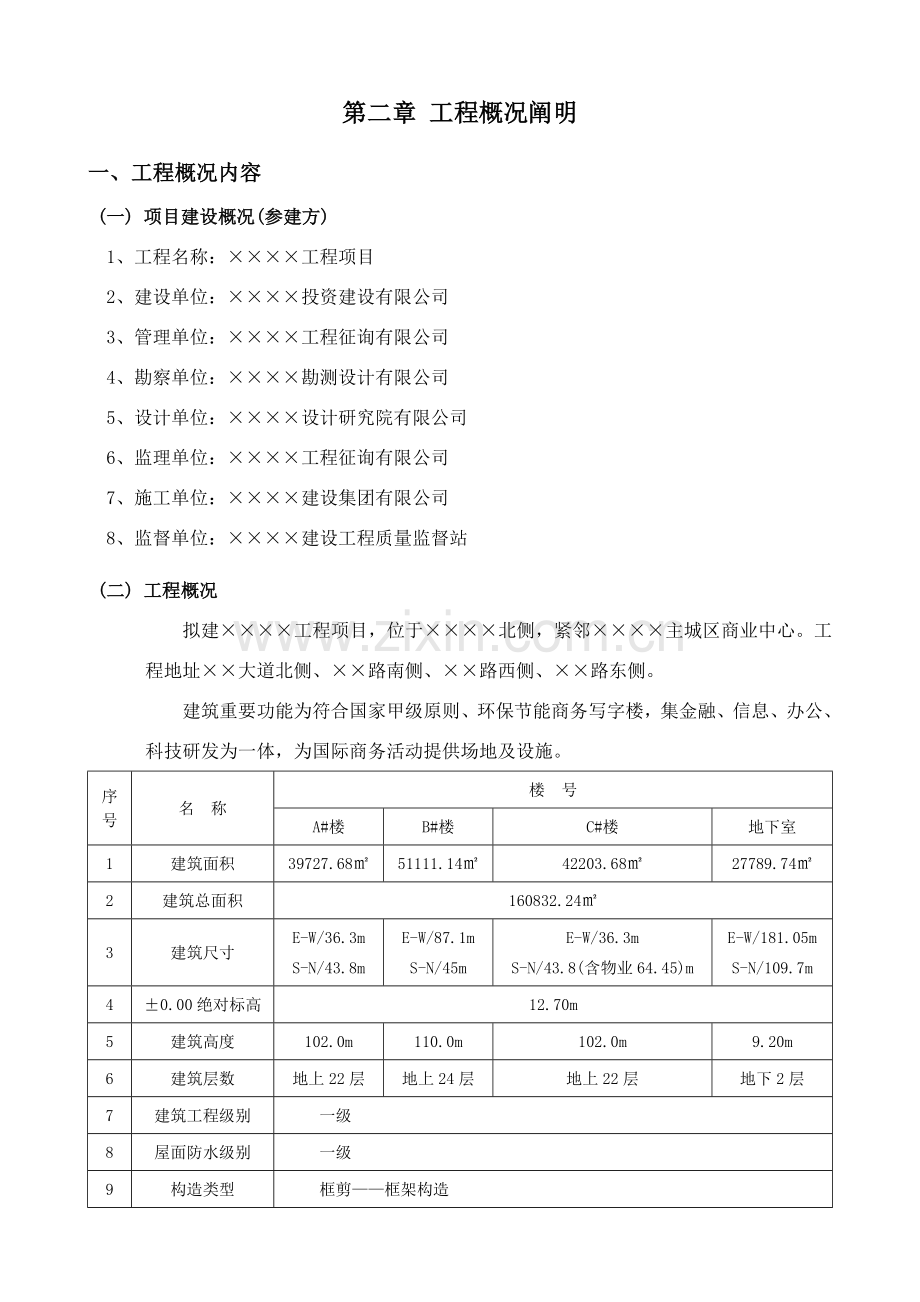

第二章 工程概况阐明
一、工程概况内容
(一) 项目建设概况(参建方)
1、工程名称：××××工程项目
2、建设单位：××××投资建设有限公司
3、管理单位：××××工程征询有限公司
4、勘察单位：××××勘测设计有限公司
5、设计单位：××××设计研究院有限公司
6、监理单位：××××工程征询有限公司
7、施工单位：××××建设集团有限公司
8、监督单位：××××建设工程质量监督站
(二) 工程概况
拟建××××工程项目，位于××××北侧，紧邻××××主城区商业中心。工程地址××大道北侧、××路南侧、××路西侧、××路东侧。
建筑重要功能为符合国家甲级原则、环保节能商务写字楼，集金融、信息、办公、科技研发为一体，为国际商务活动提供场地及设施。
序号
名 称
楼 号
A#楼
B#楼
C#楼
地下室
1
建筑面积
39727.68㎡
51111.14㎡
42203.68㎡
27789.74㎡
2
建筑总面积
160832.24㎡
3
建筑尺寸
E-W/36.3m
S-N/43.8m
E-W/87.1m
S-N/45m
E-W/36.3m
S-N/43.8(含物业64.45)m
E-W/181.05m
S-N/109.7m
4
±0.00绝对标高
12.70m
5
建筑高度
102.0m
110.0m
102.0m
9.20m
6
建筑层数
地上22层
地上24层
地上22层
地下2层
7
建筑工程级别
一级
8
屋面防水级别
一级
9
构造类型
框剪——框架构造
10
抗震设防烈度
7度
11
构造使用年限
50年
二、气象概况
场地属暖温带向亚热带过渡区，四季分明，日照充分，雨量充沛，近年平均气温13.5～14.7℃，近年1月平均气温-1.5～0.5℃，近年7月平均气温27.0～27.9℃，近年平均无霜期217天，近年平均降水量900～1000mm，降水量在时间上分派不均，汛期6～9月占年降水量70％；近年平均蒸发量970mm/a，近年平均相对湿度为77％，年平均风速2.9～3.6米/秒，以偏东风和西南风为主。
三、施工指标及控制目的
(一) 工程质量原则及目的
依照现行国家建筑工程施工质量验收规范，工程质量验收达到合格原则。争创“杨子杯”，目的“国家优质工程”。
(二) 工期规定
筹划开工日期：××年××月××日，筹划竣工日期：××年××月××日，总工期目的660日历天。(注：按实际开工日期为准。)
(三) 安全文明施工目的
工地安全无伤亡事故；严格按照淮安市人民政府颁布《建筑工地文明施工管理规定》、淮安市《建设工程文明施工与安全防护图集》规定；保证“江苏省安全文明原则化示范工地”。
(四) 环保目的
工程施工中严格遵守 ISO14001 环境管理体系规定，杜绝扬尘和噪音污染，做到环保施工，营造绿色建筑。创立“绿色无污染工地”，室内环境控制达标。
四、场地地形地貌及环境概况
(一) 地形地貌
本工程±0.000=+12.700(绝对标高)，自然地坪相对标高约为-1.40m。
场区内地势总体比较平坦开阔，起伏不大(西北角偏高、东南角偏低，高差不超过300mm)。
(二) 场区周边条件
红线内沿围墙根部有国防光缆，红线外有燃气管道、雨污水管线、市政道路和建筑物等，国防光缆设施需加以保护。
别的未发既有地下管道管沟、光纤光缆、古墓、地下人防工程等。基坑周边高空无高压线，无需做任何防碰撞办法。
场地内已有业主方提供水源、电源。
施工现场内已经拆除完毕，现场已具备四通一平条件(水通、电通、路通、电讯通和场地基本平整)，且四周边墙封闭。
(三) 基坑与周边关系
施工区域
外侧环境
东侧
地下室外墙距建筑红线4m；××路10m。
南侧
地下室外墙距建筑红线4m；距××大道15.17 m。
西侧
地下室外墙距A区块9.98 m。
北侧
地下室外墙与D区块地下室紧邻，距××路 9.79m。

第三章 项目管理组织机构
为了保证本工程工期、质量、环保、安全、服务实现承诺目的，保证施工过程中组织协调，成立由:项目经理、项目技术负责人、项目生产经理、项目商务经理构成领导小组，负责项目组织、机械配备、人力资源、材料资金、技术保障总体协调。公司选调组织管理能力强、技术业务精、敬业心责任感强人员构成项目经理部，全面负责工程项目工期、质量、安全、环保和服务。

第四章 挂网喷浆施工工艺
一、施工准备
重要工程量：桩间隙约500个，每个桩缝高约10米，Φ16钢筋植筋数量约5000根，钢筋网Φ8@150×150，喷射C25细石砼100厚，网面面积为约3000平方米。
喷射混凝土采用现场自拌混凝土，喷射混凝土需先进行配合比送检，现场自拌混凝土必要严格按照配合比施工，按照规范留置试块，养护至28天龄期，进行抗压强度实验。
1、水泥应优先选用硅酸盐水泥或普通硅酸盐水泥，也可选用矿渣硅酸盐水泥或火山灰质硅酸盐水泥，必要时采用特种水泥，水泥强度级别不应低于42.5MPa。
2、粗骨料应采用坚硬耐久碎石或卵石或两者混合物，粒径不适当不不大于15mm.禁止选用品有潜在碱活性骨料。当使用碱性速凝剂时，不得使用具有二氧化硅石料。
3、细骨料应采用坚硬耐久中砂或粗砂，细度模数应不不大于2.5。
4、减水剂对混凝土和钢材无锈蚀作用，对凝结时间影响不大，干法喷射混凝土不适合添加减水剂。
5、速凝剂掺量为水泥用量3%～5%。在使用速凝剂前，应做与水泥适应性实验，初凝不不不大于5min，终凝不应不不大于10min。在采用其她类型外加剂时或几种外加剂复合使用时也应做相应性能实验和使用效果实验。
6、水喷射混凝土用水不应具有影响水泥正常凝结硬化有害物质，不应使用污水、海水、PH值不大于4酸性水和含硫酸盐量按SO4计算超过水重1%水。
二、施工安排
1、施工准备阶段进行测量放线工作、组织机械设备及关于材料进场。
2、安排2台砼喷射机及一批植筋钻孔机和焊机；并在施工过程中依照施工进度及时调节机械设备数量。
3、由于基坑土方分层开挖，每层开挖高度4~5米不等，施工时应搭设暂时支架或采用相应长度梯进行植筋或破桩焊接。
三、挂网喷浆施工
1、施工工艺流程图
桩间土清除 → 人工修面 → 钻孔植筋或破除桩 → 焊接主筋并绑扎钢筋网 → 喷射混凝土
2、施工工艺
(1) 桩间土清理
人工对开挖出来桩间进行清理，边开挖边清理，采用人工铲平到网喷前位置、保证钻孔桩表面及桩间部位无粘结土，桩面完全暴露出来，保证喷射混凝土跟钻孔桩粘结牢固。
(2) 挂设钢筋网片
桩间挂网喷射混凝土面层厚度100mm，混凝土设计强度级别C25，喷射面层配筋Φ8@150双向钢筋网，钢筋网通过横向拉筋固定，并与横向拉筋采用铁丝绑扎搭接，横向拉筋采用C16钢筋竖向间距1000mm，采用破桩与主筋焊接或植筋方式将横向拉筋植入钻孔灌注桩桩身混凝土中，植筋深度不不大于15d，且采用植筋胶应具备耐寒性能；横向拉筋及钢筋网混凝土保护层厚度不不大于20mm，施工应符合《混凝土构造工程施工质量验收规范》(GB50204-)和《混凝土构造设计规范》(GB50010-)()关于规定，钢筋连接应满足单面焊10d，双面焊5d。焊缝高度≥8mm。

(3) 围檩梁与桩接触桩间土需清理至桩中心，并保证桩面清理干净。

(4) 喷射混凝土
对挂好网片桩间喷射混凝土时先将低洼处大体喷平，再自下而上顺序分层、往复喷射作为封闭找平层。喷射速度要恰当，以利于混凝土压实。风压过大，喷射速度增大，回弹增长；风压过小，喷射速度过小，压实力小，影响喷混凝土强度。因而在开机后要注意观测风压，起始风压达到0.1MPa后，才干开始操作，并据喷嘴出料状况调节风压。为使回弹率减少到最低限度,喷头与受喷面应保持垂直, 受喷面被钢筋网覆盖时，可将喷嘴稍加偏斜，但不适当不大于70度。如果喷嘴与受喷面角度太小，会形成混凝土物料在受喷面上滚动，产生出凹凸不平波形喷面，增长回弹量，影响喷混凝土质量。
喷头与作业面间距宜为0.8～1.0m。喷射时应控制用水量,使喷射面层无干斑或移流现象。
分层分断喷射混凝土，直到开挖至设计标高后进行下一道工序。

第五章 施工质量保证办法
1、挂网喷射混凝土必要由专业人员施工。
2、严格把好工序关，每道工序经检查合格后方能进行下一道工序。一方面控制好开挖及桩间清理，以保证混凝土与桩之间不浮现夹泥现象。
3、砼喷射机应密封性能良好，输料持续均匀，容许输送骨料最大粒径为15mm，输送水平距离不大于100m，垂直距离不大于30m。
4、喷射作业前，应对机械设备、风、水管线和电线进行全面检查及试运转，清理受喷面，埋设好控制喷射砼厚度标志。
5、喷射作业应分段分片依次进行，同一分段内喷射顺序应自下而上，一次喷射厚度不适当不大于40mm。
6、喷射时喷头与受喷面应垂直，宜保持0.6～1.0m距离，喷射工应控制好水灰比，保持砼表面平整、呈湿润光泽、无干斑或滑移流淌现象。
7、喷射混凝土厚度和表面平整度应符合下列规定：
8、平均厚度不不大于设计厚度；
9、检查点数80%及以上不不大于设计厚度； c最小厚度不不大于设计厚度2/3； d表面平整度容许偏差为30mm；
10、喷射混凝土必要进行坍落度实验，每工作班不少于一次；
11、喷射混凝土施工时，每施工500m2喷射混凝土留置试块一组(每组3块)。
12、喷射混凝土终凝2h后,喷水养护，详细养护时间依照气温拟定宜为3～7d。

第六章 安全注意事项
1、 开挖过程中尽量采用台阶式开挖，以以便支撑及网喷施工，高空作业必要系好安全带；
2、在进行网喷施工前，工作面内支撑架设完毕并已预加轴力，网喷施工阶段，挖机不得在此工作面内挖土；
3、所挂设钢筋网片必要固定牢固，以防止喷浆过程中，钢筋网片掉落，砸伤下方作业人员；
4、禁止将喷枪对准人，以免突然出料时伤人；
5、非操作人员不得进入正在作业区域，施工中喷头前方不得站人；
6、喷射作业时，如压力表指针突然上升，并浮现往复摆动时，也许有大石头块堵住喷射机管道，此时应及时停机排除，切勿将大石块强行吹出；
 7、用震动疏通办法解决喷管时，喷射手和辅助操作人员要紧握喷枪，以免送风时喷枪甩动伤人，解决堵管时，料灌工作风压不能超过0.4MPa；
8、解决喷出弯管堵塞或清理料灌时，禁止在开动电机、分派转盘运转状况下将手伸入喷出弯管或工作料灌内；
 9、喷射手应配带防护面罩或防护眼镜、戴防尘口罩、胶布雨衣和手套；
10、焊接作业应严格执行“十不烧”及压力容器使用规定；
11、施工用电必要由专业电工。

第七章 文明施工保证办法
1、喷射混凝土过程中控制用水量及喷射距离，避免导致过多扬尘；
2、施工时所使用空压机搭设隔音棚，以免噪音过大；
3、施工用料摆放在制定地点，施工完毕后及时解决剩料，严格做到工完料清。
