贵宾市迁江污水处理厂厂外管道工程A标段
沟槽开挖专题施工方案

审 批：
审 核：
编 制：
广西建工集团第四建筑工程有限责任企业
贵宾迁江污水处理厂厂外管道工程A标项目部
11月4日

沟槽开挖施工方案
一、编制依据

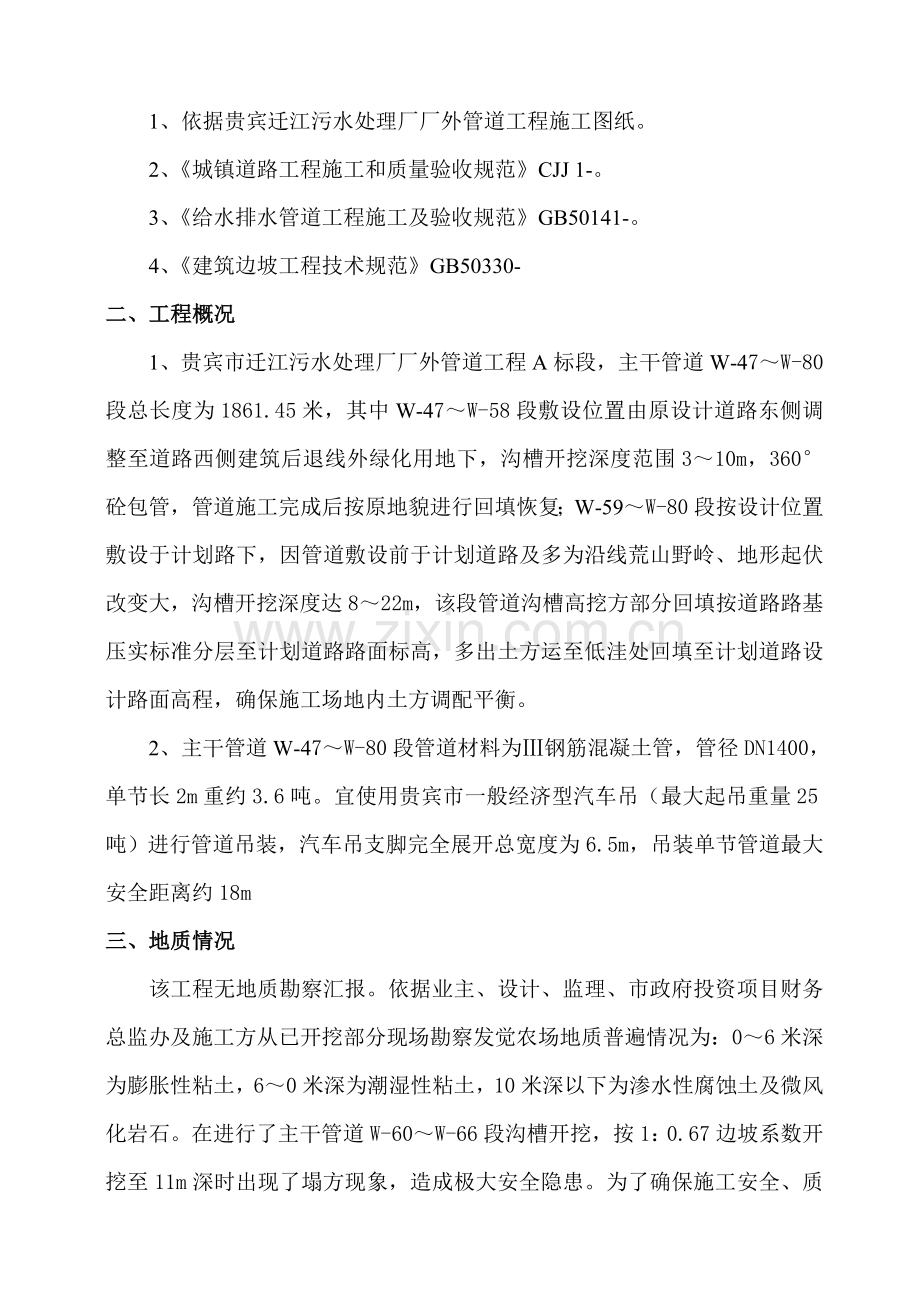

1、依据贵宾迁江污水处理厂厂外管道工程施工图纸。
2、《城镇道路工程施工和质量验收规范》CJJ 1-。
3、《给水排水管道工程施工及验收规范》GB50141-。
4、《建筑边坡工程技术规范》GB50330-
二、工程概况
1、贵宾市迁江污水处理厂厂外管道工程A标段，主干管道W-47～W-80段总长度为1861.45米，其中W-47～W-58段敷设位置由原设计道路东侧调整至道路西侧建筑后退线外绿化用地下，沟槽开挖深度范围3～10m，360°砼包管，管道施工完成后按原地貌进行回填恢复；W-59～W-80段按设计位置敷设于计划路下，因管道敷设前于计划道路及多为沿线荒山野岭、地形起伏改变大，沟槽开挖深度达8～22m，该段管道沟槽高挖方部分回填按道路路基压实标准分层至计划道路路面标高，多出土方运至低洼处回填至计划道路设计路面高程，确保施工场地内土方调配平衡。
2、主干管道W-47～W-80段管道材料为Ⅲ钢筋混凝土管，管径DN1400，单节长2m重约3.6吨。宜使用贵宾市一般经济型汽车吊（最大起吊重量25吨）进行管道吊装，汽车吊支脚完全展开总宽度为6.5m，吊装单节管道最大安全距离约18m
三、地质情况
该工程无地质勘察汇报。依据业主、设计、监理、市政府投资项目财务总监办及施工方从已开挖部分现场勘察发觉农场地质普遍情况为：0～6米深为膨胀性粘土，6～0米深为潮湿性粘土，10米深以下为渗水性腐蚀土及微风化岩石。在进行了主干管道W-60～W-66段沟槽开挖，按1：0.67边坡系数开挖至11m深时出现了塌方现象，造成极大安全隐患。为了确保施工安全、质量，应从现场实际情况、施工场地内土方平衡标准及经济吊装机械性能，管道沟槽开挖放坡系数依据不一样地段不一样深度设置不一样系数。
四、施工过程
在项目技术责任人主持下，召集全体技术人员阅读、校核图纸，领会设计意图，依据设计、监理单位对工程项目标技术交底，特此编制该专题施工方案。
1、测量放线
在施工前，建立测量控制网，核定永久水准点，并认真熟悉图纸，定出放线方案。
2、沟槽土方开挖
管道沟槽开挖前期测定管线中线，检验井位置，测定管线中心时，在起点、终点、平面折点、纵向折点及直线段控制点测设中心桩。依据《给水排水管道工程施工及验收规范》GB50268-规范及设计要求，分别确定出管道上口开挖线。沟槽开挖时，随时检验立即校测管道中心线及高程桩高程。
2.1沟槽底部开挖宽度
B=D0+2(b1+b2+b3)
式中 B—管道沟槽底部开挖宽度（mm）
D0—管外径（mm）
b1—管道一侧工作面宽度（mm）
b2—有支撑要求时，管道一侧支撑厚度，可取150—200（mm）
b3—现场浇筑混凝土或钢筋混凝土管渠一侧模板厚度（mm）
管道一侧工作面宽度
管道外径D0（mm）
管道一侧工作面宽度b1（mm）
（混凝土类管道）
D0≤500
400
500＜D0≤1000
500
1000＜D0≤1500
600
1500＜D0≤3000
800—1000
注：1槽底需设排水沟时，b1应合适增加；
2采取机械回填管道侧面时，b1需满足机械作业宽度要求；
2.2沟槽开挖边坡设置类型（一）：沟槽开挖深度5m内按贵宾市政府相关文件要求边坡系数为1:0.25，采取机械开挖，人工配合清底，以下图：

2.2沟槽开挖边坡设置类型（二）：沟槽开挖深度大于5m小于10m地段，按规范要求采取两步槽形式，层间台阶宽度为1m，沟槽边坡系数为1：0.67。沟槽第一层开挖将土方运至沟槽上口10m以外，第二层开挖采取两台挖掘机一前一后，前挖掘机进行第二层沟槽土方开挖，后挖掘机立即翻运装车运出。以下图：

2.3沟槽开挖边坡设置类型（三）：沟槽开挖深度10m～22m地段，路面标高以上为永久性边坡宜采取1:1边坡系数，设置两个或三个步槽，层间台阶宽度为2m。靠计划路中心线一侧沟槽上10m位置设置一条施工便道、施工操作平台，宽度为10m以满足安全距离及25吨汽车吊操作范围需要。如附图
3、沟槽开挖施工要求
3.1开挖至设计基底标高以上20cm时，改为人工清底，做到随开挖、随测量、随清底，立即开始浇筑平基、铺设管道，降低因边坡不稳定造成塌方影响施工原因。
3.2大型施工机械在沟槽边作业时，要保留≥2m安全距离，预防机械造成沟槽边坡失稳坍塌事故发生。
3.3沟槽边堆土，保留≥2.0m安全距离，安全堆放高度和≤1.5m，预防坡顶堆土造成沟槽边坡失稳坍塌事故发生。沟槽边１米处沿沟槽走向设1.2米高护栏，并围防汛埂，以防雨水冲槽。
3.4沟槽开挖过程中，要加强土体监控，随时注意沟槽两侧土体得位移和地下水情况，加强边坡支护，施工人员不能站在开挖后沟槽边缘，预防土体坍塌，滑坡。对于出现事故征兆地段，要停止施工，进行安全整改符合要求才能继续施工。
4、沟槽土方回填
1、管道工程主体结构验收合格，凡已含有还土条件者，均应立即还土，尤应先将胸腔部分还好，以防晾漕过久，造成损失。
2、沟槽回填土前应选好合格土源，并将槽底杂物清除洁净。
3、管道管座混泥土强度、接口强度达成5N/mm2以上，方可进行回填。
4、槽底及管顶以上50cm范围内，不得含有机物、大于50mm砖块及石块硬块；
5、采取石灰土、砂、砂砾、低标号混泥土材料回填时，应按相关标准或设计要求回填。
6、铺土及压实
（6.1）回填土每层虚铺厚度，应依据压实极具和要求压实度来确定。铺土厚度可按下表选择。

每层回填土虚铺厚度
压实机具
虚铺厚度（cm）
木夯、铁夯
≤20
蛙式夯
25
静压压路机
30
振动压路机
40
（6.2）回填土每层压实遍数，应按要求压实度、压实极具、虚铺厚度和含水量经过现场试验而定。
（6.3）回填土压实度应逐层检验，其压实度应按设计要求实施。
（6.4）压实时，管道两侧应对称进行，且不得使管道位移或损伤。
（6.5）检验井、雨水口及其它井室周围回填，应符合设计要求。
7、各工序经现场质检人员检验，报监理工程师验收合格后，方可进行回填。
8、管顶以下50cm内人工回填。50cm以上用机械回填。每层回填厚度，人工回填15cm，机械回填20cm。
9、不许可用腐植土、碎块石、砖等杂物回填，密实度控制在优良范围内。
10、沟槽两侧同时对称分层回填，胸腔压实度大于93%，管道顶部50㎝范围大于90%，其它部分大于90%并符合路基压实度要求。
五、确保管道施工质量、工期确保方法
依据施工总进度计划要求，管道沟槽开挖分两个施工段平行流水施工作业，施工工作日为180天。我项目部上两个施工队伍每队要求不少于30人。机械投入4台挖掘机，2台装载机确保管道施工顺利进行。
管道施工过程中除了强化施工管理同时，还要确保工程质量。在施工技术上采取对应方法：
1、重视管道侧脸放线工作，立即进行复核，确保管道铺设中线和高程正确性。
2、天气原因对管道沟槽开挖影响很大，施工时注意天气改变，掌握近期和长远天气情况，制订施工进度计划。
3沟槽开挖施工根据《给水排水管道工程施工及验收规范》及设计要求，沟槽开挖完成后，立即检验隐蔽验收。
沟槽开挖许可偏差应符合要求。
检验项目
许可偏差（mm）
检验数量
检验方法
范围
点数
槽底高程
±20
两井之间
3
用水准仪测量
槽底中线每侧宽度
大于要求
两井之间
6
挂中线用钢尺量测，每侧计3点
沟槽边坡
不陡于要求
两井之间
6
用坡度尺量测，每侧计3点
4、严格根据技术交底要求进行施工，对于不一样管道埋深，采取不一样开挖方法，以确保沟槽边坡稳定性，做好排水沟和集水坑，预防沟槽塌滑现象发生。
5、沟槽开挖施工要依据机械、人力、材料准备到位 实际情况，确定施工段各工序施工节奏。管道铺设自检、报验、验收合格后立即回填沟槽。
六、沟槽开挖施工安全注意关键点
1、机械使用安全
机械不得靠近架空输电线路作业，并应留出安全距离。
土方施工时机械要安排专员指挥，非机械施工人员不得靠近机械作业半径以内。
配合机械作业清底，修坡等作业人员，应在机械回旋半径以外工作。当必需在回旋半径以内工作时，应停止机械作业后，方可进行人员作业。
使用挖掘机挖土时，必需由专员指挥，在架空输电线路一侧施工，臂杆和输电线路要保持要求安全距离，要向司机指明地下设施种类，位置，走向，高程，并作出显著标志，挖土前，应发出信号，在挖掘土机回转半径范围内不许进行其它工作。
机械操作人员应持证上岗，专员操作，机械定时保养，而且危险部分应安装安全防护装置，预防发生机械事故或对人身安全造成危害。
作业中，应随时监视机械各部分运转及仪表指示值，如发觉异常，应立即停止作业进行检修。
机械运行中，严禁接触转动部位和进行检修，在修理（焊，铆等）工作装置时，应使机械降低最低位置，并应在悬空部位垫上垫木。
2、其它方面安全防护
作业前，应查明施工场地地面和地下构筑物（电线、地下电缆、管道、坑道等）地点及走向，并采取显著记号表示。严禁在离电缆１m距离认为作业。
雨季车辆运输时应依据需要铺设防滑材料，确保运输安全；在沟槽合适位置应搭设便桥，设置防护栏，采取防滑方法。
项目部应按施工工序分别进行专题安全技术交底。
项目部安全员必需天天对安全施工进行督促检验并留有检验统计，并立即按安全检验情况向项目经理或上级主管部门进行汇报。
在电杆周围取土时，对不能取消拉线、地垄和杆身，应留出土台。土台半径：电杆应有１.０～１.５m，拉线应为１.５～２.０m。并应依据土质情况确定坡度。
在施工中碰到下列情况之一时应立即停工。待符合作业安全条件时，方可继续施工：
1）填挖区土体不稳定，又发生坍塌危险时：
2）气候突变，发生暴雨、水位暴涨时；
3）施工标志、防护设施损毁失效。
当土质发生特殊改变等情况时，应依据土实际性能计算其稳定性，再次确定边坡坡度。
实施国家相关安全生产和劳动保护法规，落实安全生产责任制，加强规范管理，坚持安全生产宣传和教育，项目经理为安全责任人。
做好施工现场安全防护工作，配置必需安全设施和劳动保护用具，对安全设施要定时检验和维护。
施工现场要保持施工安全夜间照明。
施工范围内过路口，和坑、沟、槽等危险部位，必需设置护拦、加盖防护方法，并设置警示标志，夜晚要挂红色警示灯。
上下沟槽要用梯子，梯子要坚固放稳，不许攀登支撑，每次下沟槽工作前要先检验支撑和沟槽有没有改变或松动现象一旦发觉要立即加固处理。
工作时间全部施工及操作人员严禁在工地上嬉戏。
如在开挖过程中发觉现有地下管线，则需对现有管线进行保护。对于管径小于施工管线进行悬吊保护，管径超出施工管线管径较大，标准上在现有管线之下掏洞穿管，然后在现有管线和施工管线之间浇筑混凝土避免现有管线因土体下沉而断裂，具体方法依据现场实际情况决定。
3、预防出现意外伤亡应急预案
1 目标
为了保护职员人身安全，确保在意外情况发生时，抢救队员和全体职员能有条不紊地根据预先制订方案，快速立即抢救伤员，最大程度降低伤亡伤害程度，为此制订伤亡伤害应急响应预案。
2 适用范围
依据市政工程施工特点，轻易产生伤亡、伤害为：坍塌、触电、高空坠落、物体打击、机械伤害，本预案为这五大伤害而制订。
3应抢救援组织
3.1应抢救援领导小组
组 长： 唐驰
副组长：韦先威
成 员：罗成、杨胜丰、闭锦术、裴雪晴、甘志华
3.2救援人员：
各项目部组成以项目经理为队长，项目副经理（项目总工）为副队长总人数为九人救援队。
3.3现场救援指挥
指挥长：韦先威
副指挥长：罗成
4 应急响应预案
4.1呼救
当工地发生伤害事件,最先发觉情况人员应大声呼叫,呼叫内容要明确:某某地点或某某部位发生某某情况!将信息正确传出。
听到呼叫人，全部有责任将信息汇报给和其最近项目部管理人员、抢救小组组员，使消息快速汇报到伤亡伤害应急响应小组现场总指挥处。
应急响应小组现场总指挥负责现场组织工作。
4.2报警
报警员负责打抢救电话120，汇报发生伤亡伤害地点、伤害类型，同 时必需通知工程周围醒目标志建筑，以利于抢救中心迅判定方位。
安全员负责将伤亡伤害情况立即汇报企业安全科。
4.3接车
接车员快速到路口接车，引领抢救车从含有驶入条件道路快速抵达现场。
4.4自救
应急响应小组现场总指挥负责现场组织工作。
4.4.1沟槽坍塌方自救
快速撤离现场和周围人员，以防伤害扩大。
快速移走周围可能继续产生危险坠落物、障碍物。
事故现场派专员进行警戒维护，预防她人进入危险区域。
为抢救医生留出通道，使其能够最快抵达伤员处。
清理坍塌土方不可使用工具，应人工清除，避免对伤员二次伤害。
受土方坍塌伤害人员可能造成内伤，脊柱伤害和骨折，所以也不可急速摇动或移动伤员。
应多人平托住伤员身体，缓慢将其放至于平坦地面上。
发觉伤员呼吸障碍，应进行口对口人工呼吸。
发觉出血，应快速采取止血方法，可在伤口近心端结扎，但确定无危险后，方可实施抢救。动脉出血应用指压大腿根部股动脉止血。
4.4.3触电自救
使触电人员脱离带电体：抢救人员必需首先确保自己不被伤害。如在周围有电源开关，应首先采取切断电源方法；如周围无电源开关，应寻求干燥木方、木板等绝缘材料，挑开带电体；如能够快速呼叫到周围电工，电工利用本人绝缘手套、绝缘鞋齐全条件，快速使触电者摆脱带电部分。
抢救：触电者摆脱带电体后，应立即就地对其进行抢救，除非周围狭窄、潮湿，不含有抢救条件，可将其转移到另外地方。
抢救步骤以下：
使触电者仰面平躺，检验有没有呼吸和心脏跳动；
如触电者呼吸短促或微弱，胸部无显著呼吸起伏，立即给其做口对口人工呼吸；
如触电者脉搏微弱，应立即对其进行人工心脏按摩，在心脏部位不停按压、松开，频率为60次/分钟，帮助触电者复苏心脏跳动；
因触电不良影响，不是一下子表现出来。所以，即使触电者自我感觉良好，也不得继续工作，应使其平躺，保持平静，同时确保周围空气流通，由医生来决定是否需要深入诊疗。
4.4.4机械伤害自救
由相关在场人员快速切断机械电源。
将人员救出后，立即检验可能伤害部位，进行止血，可在伤口近心端结扎，但确定无危险后，方可实施抢救。动脉出血应用指压大腿根部股动脉止血。
如有切断伤害，应寻求切断部分，将其妥善保留。
总而言之，在抢救中心医生到来之前，应尽最大努力，进行自救，以使伤害降低到最低点。在抢救医生到来后，应将伤员受伤原因和已经采取救护方法具体告诉医生。
4.4.5高空坠落、物体打击自救
快速移走周围可能继续产生危险坠落物、障碍物。
为抢救医生留出通道，使其能够最快抵达伤员处。
高空坠落不仅产生外伤，还产生内伤，不可急速移动或摇动伤员身体。
应多人平托住伤员身体，缓慢将其放至于平坦地面上。
发觉伤员呼吸障碍，应进行口对口人工呼吸。
发觉出血，应快速采取止血方法，可在伤口近心端结扎，但确定无危险后，方可实施抢救。动脉出血应用指压大腿根部股动脉止血。
清理坍塌土方不可使用工具，应人工清除，避免对伤员二次伤害。
受土方坍塌伤害人员可能造成内伤，脊柱伤害和骨折，所以也不可急速摇动或移动伤员。
应多人平托住伤员身体，缓慢将其放至于平坦地面上。
止血和人工呼吸处理同上。
4.5保护现场
现场总指挥在组织自救同时，应派人保护现场。为以后事故调查提供真实依据。
5应抢救援器材设备
5.1施工机械：挖掘机1台、装载机1台、自卸汽车3辆、汽车吊1台、面包1台。
5.2模板80—100块、铁锹50把。
5.3交通工具：指挥车辆1辆、救援车辆4辆。
