水平兜网防护关键技术交底.docx

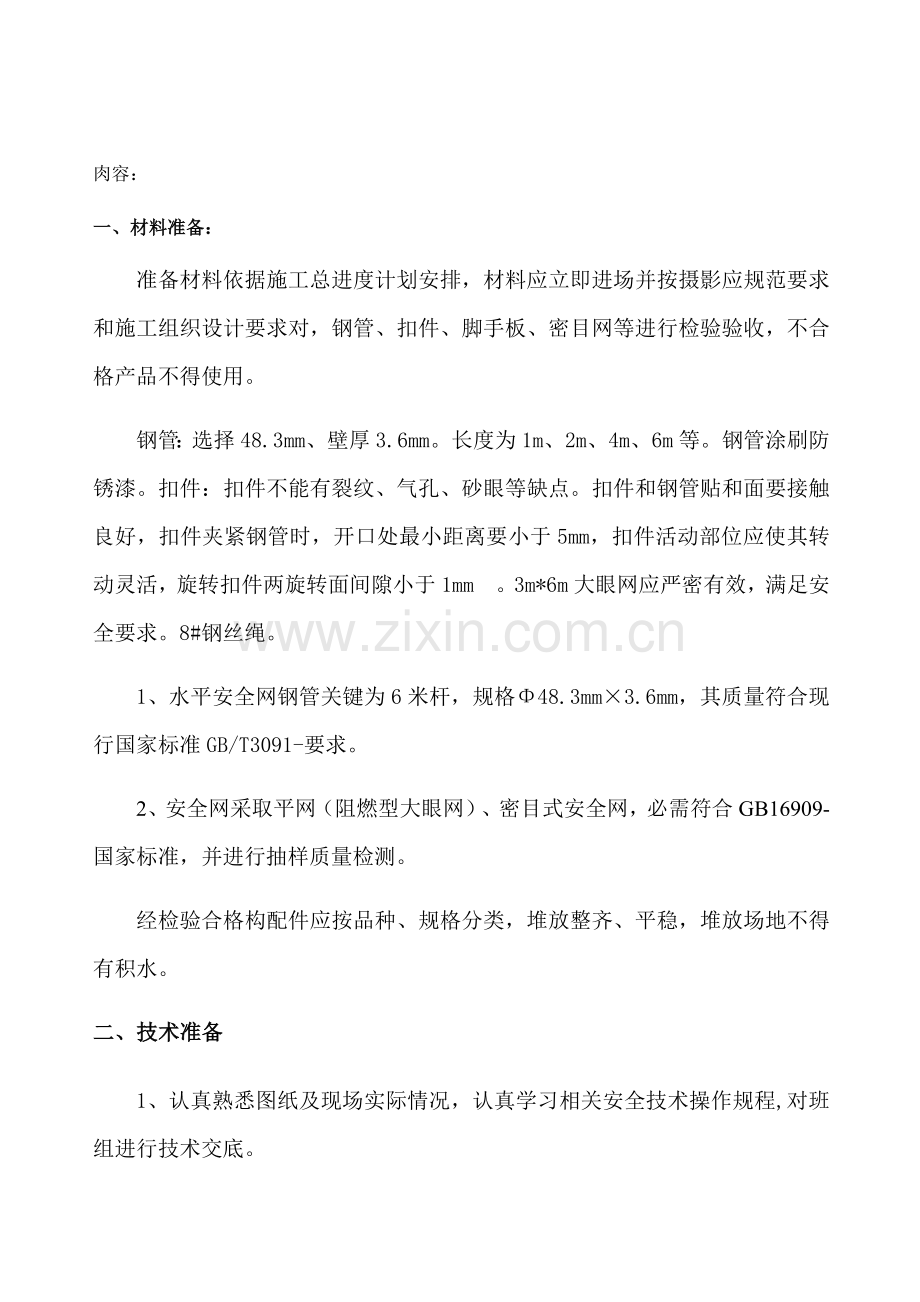

肉容：一、材料准备：准备材料依据施工总进度计划安排，材料应立即进场并按摄影应规范要求和施工组织设计要求对，钢管、扣件、脚手板、密目网等进行检验验收，不合格产品不得使用。钢管：选择48.3mm、壁厚3.6mm。长度为1m、2m、4m、6m等。钢管涂刷防锈漆。扣件：扣件不能有裂纹、气孔、砂眼等缺点。扣件和钢管贴和面要接触良好，扣件夹紧钢管时，开口处最小距离要小于5mm，扣件活动部位应使其转动灵活，旋转扣件两旋转面间隙小于1mm。3m*6m大眼网应严密有效，满足安全要求。8#钢丝绳。1、水平安全网钢管关键为6米杆，规格48.3mm3.6mm，其质量符合现行国家标准GB/T3091-要求。2、安全网采取平网（阻燃型大眼网）、密目式安全网，必需符合GB16909-国家标准，并进行抽样质量检测。经检验合格构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。二、技术准备1、认真熟悉图纸及现场实际情况，认真学习相关安全技术操作规程,对班组进行技术交底。2、 全部架子工必需含有特种作业操作证、安全资格上岗证。三、施工准备1、主体结构施工至四层以上。2、楼层临边防护按要求搭设到位。3、清除搭设场地楼层杂物。4、钢管、安全网等所需搭设材料准备齐全，并堆放整齐。四、水平防护网架搭设外挑水平网架设计本建筑主体结构首层至十五层层高均为2.85m，第一道外挑安全平网确定在一层顶板位置沿建筑边缘搭设双6m长水平挑网架，外挑架上满铺长为6m双层防护安全网，面层为安全密目网，底层为水平安全兜网。第二道在六层及六层以上每四层沿建筑边缘搭设宽度为3m长水平挑网架，外挑架上满铺长为3m安全网，面层为密目网，底层为水平兜网，双层防护。搭设方法及要求1、首层搭设一道双层安全平网，网宽6m。网下严禁堆放其它物体。安全平网沿外墙满布。2、其它结构层每隔四层搭设一道安全防护网网宽3m。安全平网沿外墙满布。3、首层大眼网必需确保6米宽，水平兜网采取架子搭设，立杆间距2.3米，在转角处立杆小于90cm；横杆间距从下至上分别为200mm、1800mm、1800mm、1700mm、500mm。横杆接头采取对接扣件连接。每三个立杆设置一片剪刀撑。架子搭设前，地面必需平整扎实，然后在立杆下面垫通长50mm*200mm木板。架子搭设完成后，在其里面满挂密目安全网。4、首层大眼网用8#钢丝绳穿成一片，相临两片大眼网在钢丝绳上缠裹最少3层，并用8号镀锌铁丝绑扎，间距小于50cm。首层大眼网一侧钢丝绳固定在架子立杆上，钢丝绳绕在架子立杆外侧，并用绳卡固定。另一端穿过穿墙螺栓眼，并用卡子卡牢。张挂位置在距离二层顶板下面最近穿墙螺栓眼。5、首层大眼网内低外高，高差80cm。大眼网下面不准用其它物体支撑。6、结构水平兜网施工完成后，要经过经理部相关人员检验，并进行荷载安全试验。用100kg砂袋，从最高层作业面使其自由下落。必需确保试验后水平兜网完好无损，方可使用。（见下图）也可依据当初现场情况，若肥槽回填土没有立即跟进，也可采取结构层搭设方法。7、六层板底搭设3米宽水平兜网，往上每隔四层搭设一道。8、全部挑架挑出钢管端部安装卡子，卡子刚度必需符合要求，卡子和钢管必需卡牢。钢丝绳缠绕挑出钢管端部后用绳卡锁牢，以后穿过卡子。8、全部结构阳角处搭设阳角水平挑架。挑架外高里低，相差80cm。9、阳台处设阳台水平挑网，水平挑出3米，外高内低，相差80cm。大眼网用8#钢丝绳穿成一片，相临两片大眼网在钢丝绳上缠裹最少3层，并用8号镀锌铁丝绑扎，间距小于50cm。大眼网一侧钢丝绳固定在挑架挑出钢管端部卡子上，并用双股8号镀锌铁丝绑扎牢靠。另一端穿过穿墙螺栓眼，并用卡子卡牢。张挂位置在距离本层顶板下面最近穿墙螺栓眼。10、窗口处采取双立杆加斜杆挑出，共设置两个立杆，立杆间距90cm，下面垫上方木，顶部用可调顶托牢牢顶住顶板下面方木。当拆除顶板模板时，松下顶托，并作合适加固，用横杆把立杆和碗扣架相连；拆完模板后，应立即恢复原状。11、角窗洞口采取“井”字架，立杆间距为90cm，下面垫上方木，顶部用可调顶托牢牢顶住顶板下面方木。当拆除顶板模板时，松下顶托，并作合适加固，用横杆把立杆和碗扣架相连；拆完模板后，应立即恢复原状。横杆间距60cm，设置扫地杆，距离地面20cm。要求挑出钢管为两根。12、结构转角处两片挑架经过钢丝绳斜转角,确保挑网交圈。13、结构水平兜网施工完成后，要经过经理部相关人员检验，并进行荷载安全试验。用100kg砂袋，从最高层作业面使其自由下落。必需确保试验后水平兜网完好无损，方可使用。（见下图） 14、安全挑网需铺设两层安全网。上面铺设一层阻燃型密目式安全网，下面铺设一层阻燃型大眼网。 15、钢丝绳必需张紧受力，外挑安全平网架搭设要求外边通直、整齐、美观、牢靠、安全、防护有效。 16、搭设期间架子工必需佩戴好安全防护用具，不然严禁施工作业。五、安全使用标准5.1、常常清理网上落物,网内不得有积物。5.2、安全网安装后，必需经专职安全员检验验收合格签字后方能使用。5.3、在安全网下面不准存放构件或其它材料设备，确保人员落入安全网后有效缓冲高度，安全网接口处必需连接严密。5.4、使用期间严禁拆除钢管、扣件、连墙杆等构配件。5.5、水平防护架上严禁堆放材料及器具，施工人员不得集中在架体某一部位；物料吊运过程中，严禁碰撞或扯动外水平架。六、安全拆除标准6.1、拆除前应由区项目部责任人召集相关人员对工程进行全方面检验和签证，确定建筑物已施工完成，确已不需要时，方可拆除。6.2、拆除时，地面应设置警戒区，并有专员负责警戒。6.3、拆除前,应将架上网上存留材料、杂物等清除洁净，按自上而下，先装者后拆，后装者先拆次序进行。6.4、拆下杆件和零配件应分类堆放,用垂直运输机械进行运载，严禁高空抛掷。七、文明施工及环境保护方法安全文明施工方法7.1.1、在搭设前，工长必需写好书面安全交底 ，班组必需严格按操作要求和技术安全交底施工。操作者应有特种作业上岗证。7.1.2、搭设必需符合方案要求，不得随意进行更改。7.1.3、在水平防护架拆除过程中，对全部拆下脚手管和有坠落可能物品，一律先行拆除或加以固定，高处作业所用物品，均应堆放平稳，不妨碍通行和装卸，工具随手放入工具袋，拆卸下物件及余料均立即集装、清理运走，不得任意乱置或向下丢弃，传输物件严禁抛掷。7.1.4、吊运钢管材料等须用专用保险吊钩，钢管严禁单点起吊，要堆放平稳，并严格控制脚手架上施工荷载。7.1.5、在搭拆时，假如杆件等还未绑扎牢靠，或已拆开绑扎，均不得中途停止。7.1.6、遇有恶劣气候（如风力在六级以上）影响施工安全时，不得进行高空搭拆工作和高空作业。环境保护方法7.2.1网内垃圾立即清理，并存放进指定垃圾站，做到工完场清。7.2.2工地现场机具设备及材料堆放应合理有序，场地在干燥大风时应注意洒水降尘。
