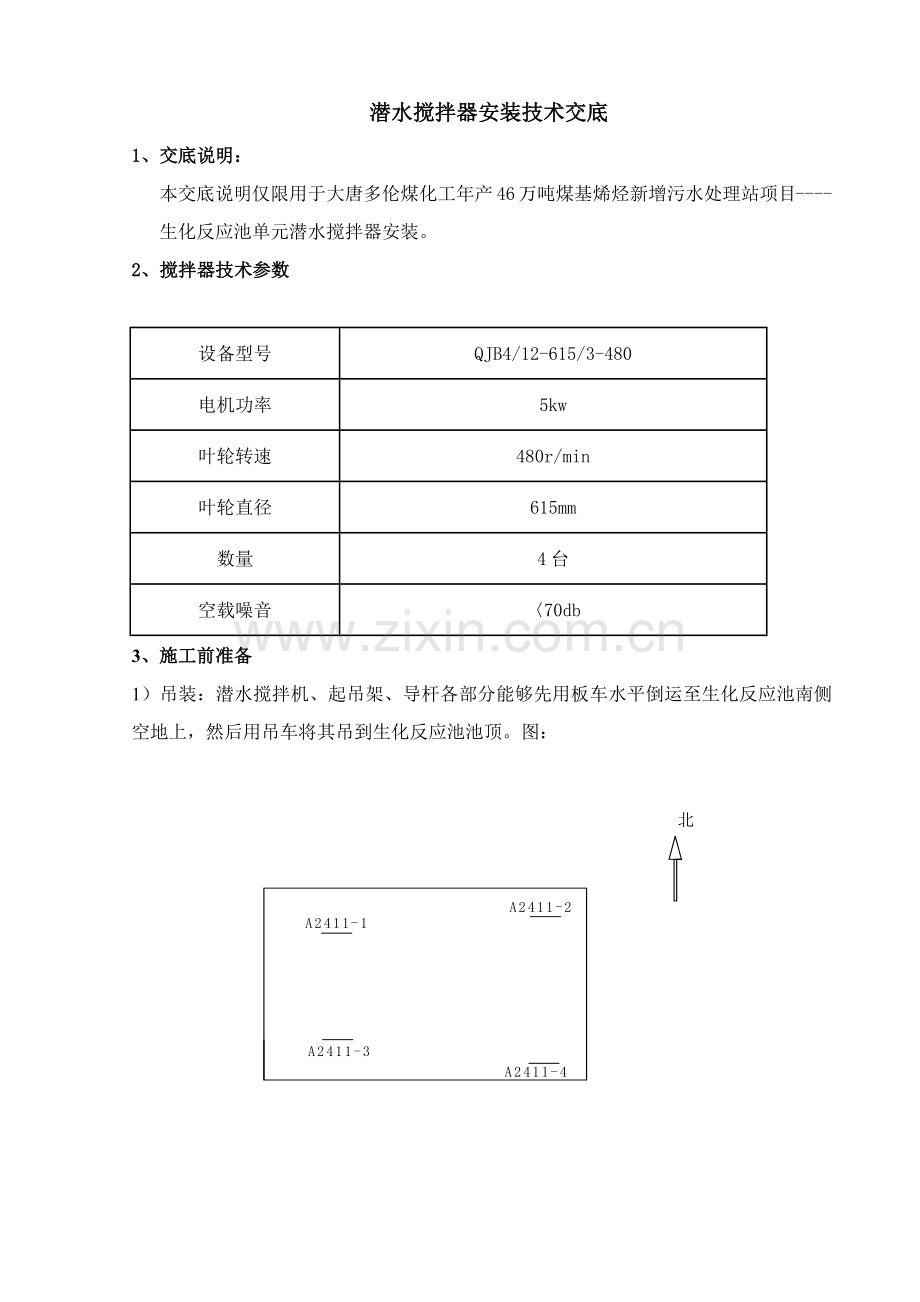

潜水搅拌器安装技术交底
1、交底说明：
本交底说明仅限用于大唐多伦煤化工年产46万吨煤基烯烃新增污水处理站项目----生化反应池单元潜水搅拌器安装。
2、搅拌器技术参数

设备型号
QJB4/12-615/3-480
电机功率
5kw
叶轮转速
480r/min
叶轮直径
615mm
数量
4台
空载噪音
〈70db
3、施工前准备
1）吊装：潜水搅拌机、起吊架、导杆各部分能够先用板车水平倒运至生化反应池南侧空地上，然后用吊车将其吊到生化反应池池顶。图：

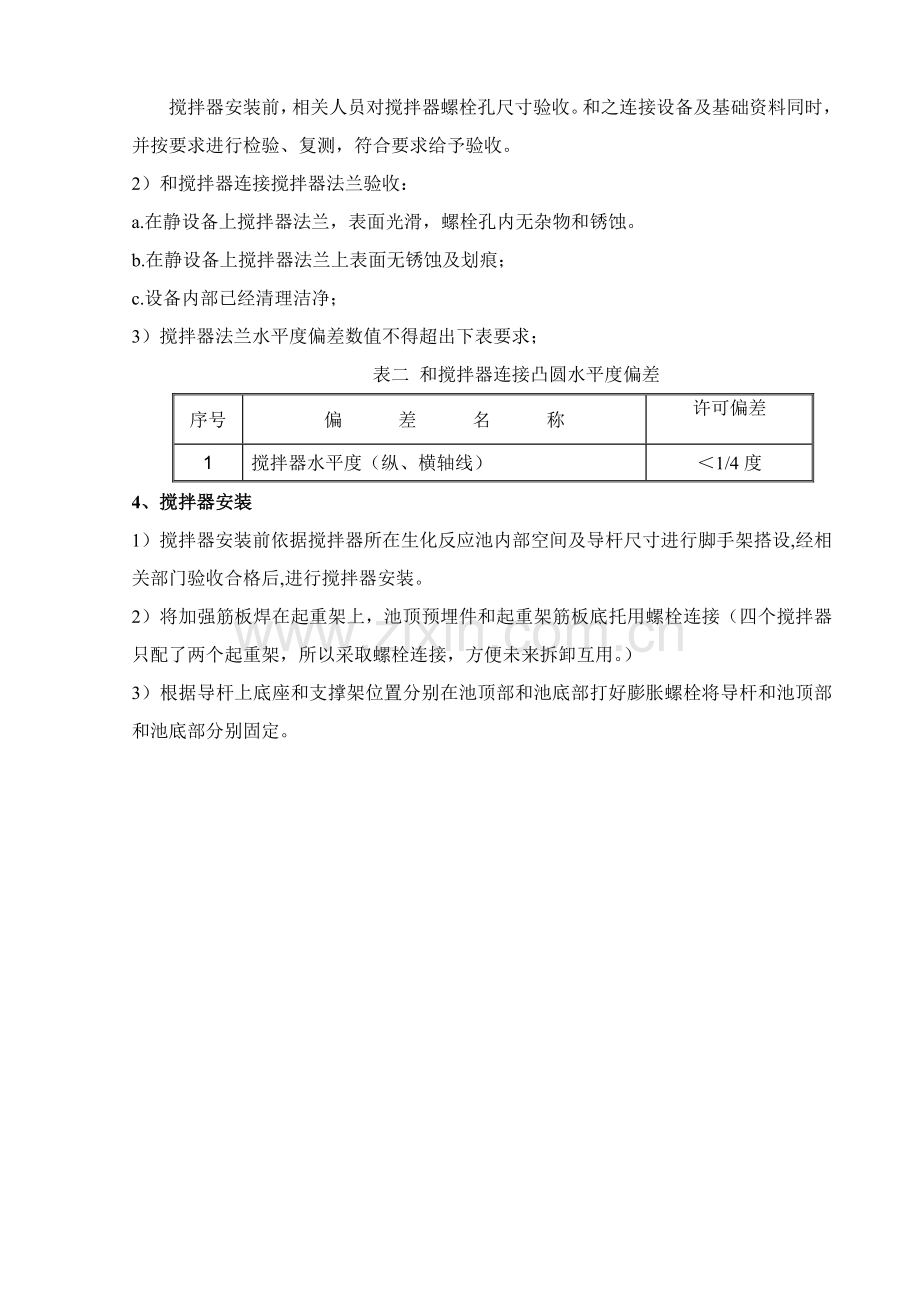

搅拌器安装前，相关人员对搅拌器螺栓孔尺寸验收。和之连接设备及基础资料同时，并按要求进行检验、复测，符合要求给予验收。
2）和搅拌器连接搅拌器法兰验收：
a.在静设备上搅拌器法兰，表面光滑，螺栓孔内无杂物和锈蚀。
b.在静设备上搅拌器法兰上表面无锈蚀及划痕；
c.设备内部已经清理洁净；
3）搅拌器法兰水平度偏差数值不得超出下表要求；
表二 和搅拌器连接凸圆水平度偏差
序号
偏 差 名 称
许可偏差

1
搅拌器水平度（纵、横轴线）
＜1/4度
4、搅拌器安装
1）搅拌器安装前依据搅拌器所在生化反应池内部空间及导杆尺寸进行脚手架搭设,经相关部门验收合格后,进行搅拌器安装。
2）将加强筋板焊在起重架上，池顶预埋件和起重架筋板底托用螺栓连接（四个搅拌器只配了两个起重架，所以采取螺栓连接，方便未来拆卸互用。）
3）根据导杆上底座和支撑架位置分别在池顶部和池底部打好膨胀螺栓将导杆和池顶部和池底部分别固定。

5、浆叶安装
1. 浆叶从上往下安装，当在轴上安装浆叶时，根据浆叶图纸和指导说明，确定浆叶方向和轴旋转方向相符合；
2. 紧固件用扭矩扳手拧紧：

搅拌器浆叶安装示意图
3.设备找正和找平:
1)搅拌器：水平度、轴垂直度
2)箱水平度，采取水准仪测量，其水平度应符合厂家要求。
3)设备找正找平合格后，应经相关人员检验，并立即作好设备安装统计
联轴器对中应在搅拌器安装结束后进行。
依据随机技术文件确定齿轮箱和电机主轴轴端距，其误差不得超出技术文件要求范围。
联轴器找同心采取双表法或单表法进行，经过对电机调整来达成同心度要求，联轴器对中数据应以随机技术资料为准，如随机技术资料无要求，则依据规范及根据联轴器种类和外径确定对中数据，统计数据。
6、单机试运转
搅拌器试运转步骤和常规泵相同，也分电动机单试、联轴器对中复核和搅拌器试运转三个步骤。
搅拌器采取水作为试运介质，其它准备工作和泵相同。
搅拌器在试运转前完成下列检验
1. 确定搅拌器已可靠接地；
2. 确定全部保护罩、盖均已安装妥当；
3. 确定全部可拆件均和搅半机安装妥当；
4. 已具体阅读并严格实施搅拌器操作和维护说明书；
5. 确定搅拌机输出轴能手动自如；
6. 确定全部些人员和其它设备均已脱离转动部件；
7. 确定全部外接电源、液、气等均已按使用标准和规范接通；
8. 确定已经根据要求加装足够润滑剂。
电机单试：
电机单试过程及要求和常规泵相同。
对中复测：
电机单试后，复测齿轮箱和驱动电机对中数值，联轴器径向位移不应大于0.025mm，轴线倾斜度不应大于0.2/1000。
搅拌器试车
1. 将搅拌器手动盘动数周，转动应灵活无卡涩及磨擦现象。
2. 开启前齿轮箱内油标/呼吸器已经装回，并根据说明书扭力拧紧。
3. 点动电动机，检验搅拌器转向应无误，搅拌器各部位应无异常现象及磨擦。
4. 在将搅拌器所在容器中运行搅拌机，检验有否异常噪音和振动，假如出现任何泄露及非正常情况，通常机器全部要停止运行。
5. 机器运转最少10分钟后检验油位，如油位低于满液位标志，要再加油直到油位达成满液位，如油位高于满液位标志，则需要放掉多出润滑油直到油位达成满液位标标志，再次运行10分钟后检验油位，反复以上步骤，直到油位在10分钟运行前后大致全部在油标满液位位置，务必在每次停车时检验油位。
6. 为确保机器正确连接，载荷和输出转速全部应检验，还应注意齿轮箱表面温度，在任何地方齿轮箱温度全部不能超出70℃。
7. 检验完以上各项后，停掉搅拌器，用扭矩扳手再检验全部螺栓及紧固件扭矩，对每个螺栓全部应检验其扭矩值，假如必需重新拧紧。
8. 重新开启搅拌器根据使用说明书及厂家要求进行载荷试车，时间和具体要求根据操作手册及厂家要求。
