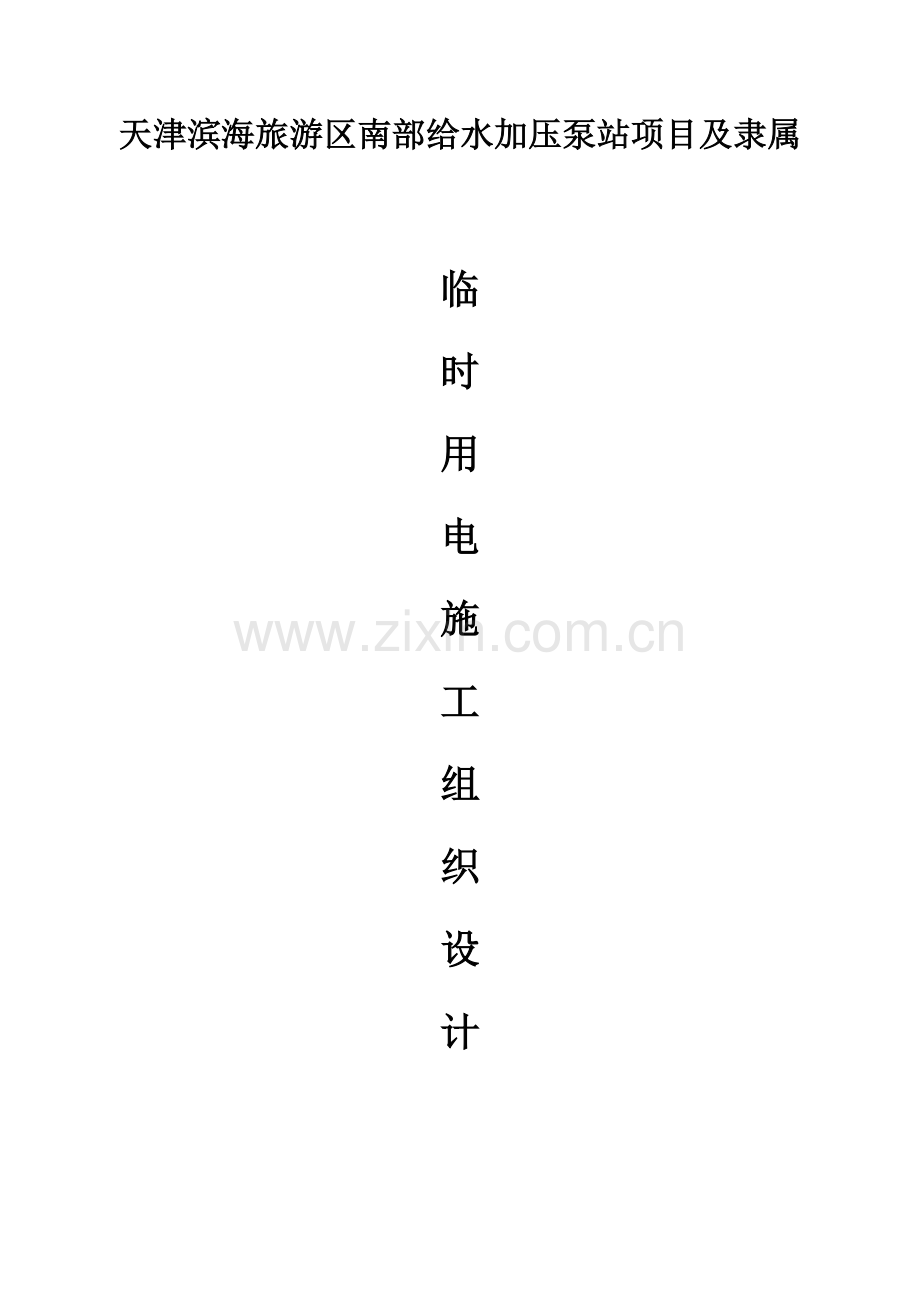

天津滨海旅游区南部给水加压泵站项目及隶属

临
时
用
电
施
工
组
织
设
计

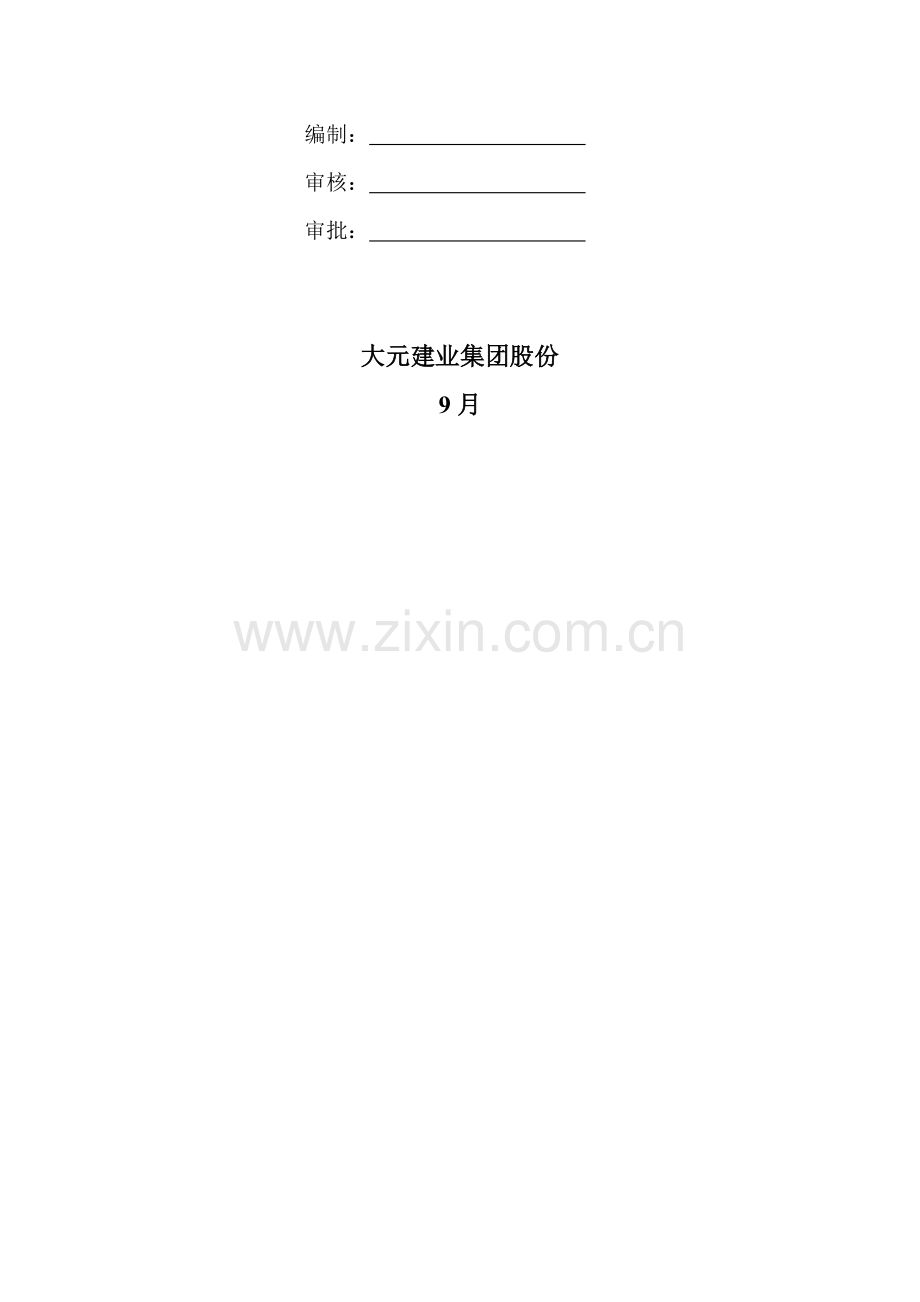

编制：
审核：
审批：

大元建业集团股份
9月
目 录

一、工程概况： 2
二、编制依据 3
三、总体部属 3
1、临时电源部署……………………………………………. 4
2、现场临时电箱部署………………………………………..错误！未定义书签。
四、安全用电注意事项 30
五、电气防火方法 31
七、施工用电安全技术方法 32

一、工程概况：
1、工程介绍
工程名称：天津滨海旅游区南部给水加压泵站项目泵房及隶属工程
建设单位：天津滨海旅游区水务发展
设计单位：天津市华淼给排水研究设计
建设地点：天津滨海旅游区内芳菲路东南侧，海晨道东北侧
建设工期：9月20日至6月30日，累计284个日历天。
2、工程承建范围
天津滨海旅游区南部给水加压泵站项目泵房及隶属工程，施工内容和范围包含：土建、给排水、采暖及通风等
泵房和变配电间：占地面积1043.1平方米，建筑面积1588.7平方米，框架结构，泵房一层，变配电间二层。
清水池一个：建筑面积820平方米，钢筋混凝土结构。
吸水井一座：建筑面积220平方米，钢筋混凝土结构。
加氯间：占地面积130平方米，建筑面积130平方米。框架结构，单层。
传达室：建筑面积28平方米，砖混结构，单层。
另外，还包含室外管网、道路、绿化和围墙等。

二、编制依据:
（1）、《安全生产法》
（2）、《建设工程安全生产管理条例》
（3）《低压配电设计规范》GB50054-
（4）《建筑工程施工现场供电安全规范》GB50194-93
（5）《通用用电设备配电设计规范》GB50055-
（6）《供配电系统设计规范》GB50052-
（7）《施工现场临时用电安全技术规范》JGJ46-
（8）《建筑施工安全检验标准》JGJ59-
三箱五线制系统配图：

三、总体部属：
天津滨海旅游区南部给水加压泵站项目泵房及隶属工程现场临时用电部署，本着经济、实用标准，现场临时用电部署以下：
1、用电线路设计及计算标准
天津滨海旅游区南部给水加压泵站项目泵房及隶属工程共设一组总配电室，项目部办公区及管理人员生活区及施工现场共用一组变压器。
2、临时电源部署：
方案1、施工用电由单位和相关单位部门联络，从变压器接入现场作为施工临时用电。严格根据用电规范进行临时供电线路敷设，并设漏电保护等安全防护方法，确保用电安全。
方案2、假如联络现有电网供电不成，则配置2台200KW发电机采取自发电方法确保施工用电。
4、施工现场用电量统计表
序号
机具名称
型 号
安装功率
（KW）
数量
累计功率
（KW）
1
旋转式桩机
ZKQ-1000A
55
2
110
2
交流电焊机
BX1-500
20
4
80
3
钢筋切断机

4
2
8
4
钢筋弯曲机

3
1
3
5
钢筋调直机

4
1
4
6
潜水泵

7.5
2
15
7
木工圆盘锯

4
2
8
8
插入式振动器

2.2
6
13.2
9
荧光灯（节能型）

0.04
20
0.8
11
电脑

0.1
5
0.5
12
打印机

1.2
3
3.6
13
饮水机

0.5
7
3.5
14
泥浆泵

22
4
88
第四章、设计内容和步骤
第一节、现场勘探及初步设计
1、本工程所在施工现场范围内施工前无多种埋地管线。
2、现场采取380V低压供电，设一个配电总箱，内有计量设备，采取TN-S系统供电。
3、依据施工现场用电设备部署情况，总箱进线采取导线直接埋地敷设，干线采取直接埋地敷设，用电器导线采取空气明敷/架空线路敷设。部署位置及线路走向参见临时配电系统图及现场平面图，采取三级配电，三级防护。
4、根据《JGJ46-》要求制订施工组织设计，接地电阻R≤4Ω。
第二节、导线截面选择
导线截面选择必需同时满足下列三个条件：
1、按导线许可电流选择，该路工作电流计算公式为I=K*∑PI/1.732*U*cosφ，按电压降选择，由线路长度查出许可相对电压损失ε，导线截面计算式为：S=L*∑P/C*ε%。
2、采取三相五线制380/220铜芯绝缘橡皮线供电时，C=77, ε=5%。
3、按机械强度选择，依据规范，户外通常敷设绝缘铜芯橡皮电线，导线截面不得小于10 mm2。
第三节、确定用电负荷
(1)、旋转式桩机
Kx=0.5，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%额定容量
Pn=Sn×Cosφ=55×0.4=22kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×22=15.56 kW
Pjs=Kx×Pe=0.5×15.56=7.78kW
Qjs=Pjs×tgφ=7.78×2.29=17.82kvar

(2)、交流电焊机
Kx=0.5，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%额定容量
Pn=Sn×Cosφ=20×0.4=8kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×8=5.66 kW
Pjs=Kx×Pe=0.5×5.66=2.83kW
Qjs=Pjs×tgφ=2.83×2.29=6.48kvar
(3)、钢筋切断机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Pjs=0.65×4=2.6kW
Qjs=Pjs×tgφ=2.6×1.02=2.65kvar
(4)、钢筋弯曲机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Pjs=0.65×3=1.95kW
Qjs=Pjs×tgφ=1.95×1.02=1.99kvar
(5)、钢筋调直机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Pjs=0.65×4=2.6kW
Qjs=Pjs×tgφ=2.6×1.02=2.65kvar
(6)、木工圆锯
Kx=0.65，Cosφ=0.6，tgφ=1.33
Pjs=0.65×4=2.6kW
Qjs=Pjs×tgφ=2.6×1.33=3.47kvar
(7)、插入式振动器
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×2.2=0.66kW
Qjs=Pjs×tgφ=0.66×1.02=0.67kvar
(8)、荧光灯（节能型）
Kx=0.2，Cosφ=0.8，tgφ=0.75
Pjs=0.2×0.04×1.2=0.01kW
Qjs=Pjs×tgφ=0.01×0.75=0.01kvar
(9)、电脑
Kx=0.85，Cosφ=0.7，tgφ=1.02
Pjs=0.85×0.1×1.1=0.09kW
Qjs=Pjs×tgφ=0.09×1.02=0.1kvar
(10)、打印机
Kx=0.85，Cosφ=0.7，tgφ=1.02
Pjs=0.85×1.2×1.1=1.12kW
Qjs=Pjs×tgφ=1.12×1.02=1.14kvar
(11)、饮水机
Kx=0.85，Cosφ=0.7，tgφ=1.02
Pjs=0.85×0.5×1.1=0.47kW
Qjs=Pjs×tgφ=0.47×1.02=0.48kvar
(12)、取暖气
Kx=0.85，Cosφ=0.7，tgφ=1.02
Pjs=0.85×7.5×1.1=7.01kW
Qjs=Pjs×tgφ=7.01×1.02=7.15kvar
(13)、泥浆泵
Kx=0.5，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%额定容量
Pn=Sn×Cosφ=22×0.4=8.8kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×8.8=6.22 kW
Pjs=Kx×Pe=0.5×6.22=3.11kW
Qjs=Pjs×tgφ=3.11×2.29=7.12kvar

(22)总计算负荷计算，总箱同期系数取Kx=0.95
总有功功率Pjs=Kx×ΣPjs=0.95×(7.78×2+2.83×4+2.6×2+1.95×1+2.6×1+2.6×2+0.66×6+0.01×20+0.09×5+1.12×3+0.47×7+3.11×4)=62.25kW
总无功功率 Qjs=Kx×ΣQjs=0.95×(17.82×2+6.48×4+2.65×2+1.99×1+2.65×1+3.47×2+0.67×6+0.01×20+0.1×5+1.14×3+0.48×7+7.12×4)=1895.57kvar
总视在功率
Sjs=(Pjs2+Qjs2)1/2=(1510.062+1895.572)1/2=2423.5kVA
总计算电流计算
Ijs=Sjs/(1.732×Ue)= 2423.5/(1.732×0.38)=3682.24A
第四节、配电线路导线截面及分配箱、开关箱内电气设备选择
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备导线敷设采取铜空气明敷/架空线路，室外架空铜导线按机械强度最小截面为10mm2。
1、通往楼栋分配电箱线路上导线截面及分配箱、开关箱内电气设备选择：
(1)、建筑施工外用电梯开关箱至建筑施工外用电梯导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.6，tgφ=1.33
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×33/(1.732×0.38×0.6)=83.57A
ii)选择导线
选择VV-3×25+2×16，空气明敷/架空线路时其安全载流量为94A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-100/100 ，其熔体额定电流为Ir=100A，漏电保护器为DZ20L-160/100。
(2)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.4，tgφ=2.29
Ijs=Kx×Pe/(Ue×Cosφ)=1×10.92/(0.38×0.4)=71.83A
ii)选择导线
选择VV-3×25+2×16，空气明敷/架空线路时其安全载流量为94A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-100/100 ，其熔体额定电流为Ir=100A，漏电保护器为DZ20L-160/80。
(3)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×2.2/(1.732×0.38×0.7)=4.78A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制3台用电器，开关电流为Ir=4.78×3(台数)=14.33A。
选择开关箱内隔离开关为HK1-15/15 ，其熔体额定电流为Ir=15A，漏电保护器为DZ15LE-40/15。
(4)、高压汞灯（施工层照明）开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×1/(0.22×0.7)=6.49A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制5台用电器，开关电流为Ir=6.49×5(台数)=32.47A。
选择开关箱内隔离开关为HK1-60/60 ，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-40/40。
(5)、楼栋分配箱至建筑施工外用电梯、交流电焊机、插入式振动器开关箱导线截面及分配箱内开关选择
i)计算电流
建筑施工外用电梯
Kx=0.85，Cosφ=0.6，tgφ=1.33
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.85×33×1/(1.732×0.38×0.6)=71.03A
交流电焊机
Kx=0.5，Cosφ=0.4，tgφ=2.29
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.5×10.92×1/(0.38×0.4)=35.91A
插入式振动器
Kx=0.3，Cosφ=0.7，tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×2.2×3/(1.732×0.38×0.7)=4.3A
Ijs(1组电机)=111.24A
该组中最大开关箱电流Ijs=83.57A
因为该组下有多个开关箱，所以最大电流需要乘以1.1系数
二者中取大值Ijs=111.24×1.1=122.37A
ii)选择导线
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为141A。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/125。
(6)、楼栋分配箱至施工层照明灯具(高压汞灯)开关箱导线截面及分配箱内开关选择
i)计算电流
高压汞灯
Kx=0.6，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.6×1×5/(0.22×0.7)=19.48A
Ijs(1组灯具)=19.48A
该组中最大开关箱电流Ijs=32.47A
二者中取大值Ijs=32.47A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。
iii)选择电气设备
选择开关箱内隔离开关为HK1-60/60 ，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-40/40。
(7)通往楼栋分配电箱导线截面及出线开关选择
i)计算电流：
按导线安全载流量：
Kx=0.65，Cosφ=0.75
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.65×74.8/(1.732×0.38×0.75)=98.5A
该干线下最大分配箱电流Ijs=122.37A
因为该干线下有多个分配箱，所以最大电流需要乘以1.1系数
选择电流Ijs=122.37×1.1=134.60A
按许可电压降：
S=Kx×Σ(P×L)/C△U=0.65×148.6/(77×5)=0.251mm2
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为141A。
ii)选择出线开关
通往楼栋分配电箱出线开关选择HH3-200/200，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/160。
2、通往塔吊分配电箱线路上导线截面及分配箱、开关箱内电气设备选择：
(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.6，tgφ=1.33
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1×40.1/(1.732×0.38×0.6)=101.54A
ii)选择导线
选择VV-3×35+2×16，空气明敷/架空线路时其安全载流量为115A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/125。
(2)、高压汞灯（塔吊照明）开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×3/(0.22×0.7)=19.48A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制4台用电器，开关电流为Ir=19.48×4(台数)=77.92A。
选择开关箱内隔离开关为HH3-100/100 ，其熔体额定电流为Ir=100A，漏电保护器为DZ20L-160/80。
(3)、塔吊分配箱至塔吊开关箱导线截面及分配箱内开关选择
i)计算电流
塔式起重机
Kx=0.85，Cosφ=0.6，tgφ=1.33
Ijs=Kx×Pe×台数/(1.732×Ue×Cosφ)=0.85×40.1×1/(1.732×0.38×0.6)=86.31A
Ijs(1组电机)=86.31A
该组中最大开关箱电流Ijs=101.54A
二者中取大值Ijs=101.54A
ii)选择导线
选择VV-3×35+2×16，空气明敷/架空线路时其安全载流量为115A。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/125。
(4)、塔吊分配箱至塔吊照明开关箱导线截面及分配箱内开关选择
i)计算电流
高压汞灯
Kx=0.6，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.6×3×4/(0.22×0.7)=46.75A
Ijs(1组灯具)=46.75A
该组中最大开关箱电流Ijs=77.92A
二者中取大值Ijs=77.92A
ii)选择导线
选择VV-3×25+2×16，空气明敷/架空线路时其安全载流量为94A。
iii)选择电气设备
选择开关箱内隔离开关为HH3-100/100 ，其熔体额定电流为Ir=100A，漏电保护器为DZ20L-160/80。
(5)通往塔吊分配电箱导线截面及出线开关选择
i)计算电流：
按导线安全载流量：
Kx=0.65，Cosφ=0.75
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.65×34.7/(1.732×0.38×0.75)=45.69A
该干线下最大分配箱电流Ijs=101.54A
因为该干线下有多个分配箱，所以最大电流需要乘以1.1系数
选择电流Ijs=101.54×1.1=111.69A
按许可电压降：
S=Kx×Σ(P×L)/C△U=0.65×215/(77×5)=0.363mm2
选择VV-3×35+2×16，空气明敷/架空线路时其安全载流量为115A。
ii)选择出线开关
通往塔吊分配电箱出线开关选择HH3-200/200，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/125。
3、通往钢筋加工区线路上导线截面及分配箱、开关箱内电气设备选择：
(1)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×4/(1.732×0.38×0.7)=8.68A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制2台用电器，开关电流为Ir=8.68×2(台数)=17.36A。
选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/20。
(2)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.7)=6.51A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制2台用电器，开关电流为Ir=6.51×2(台数)=13.02A。
选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/20。
(3)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×4/(1.732×0.38×0.7)=8.68A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 ，其熔体额定电流为Ir=10A，漏电保护器为DZ15LE-40/10。
(4)、钢筋套丝机开关箱至钢筋套丝机导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×4/(1.732×0.38×0.7)=8.68A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制2台用电器，开关电流为Ir=8.68×2(台数)=17.36A。
选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/20。
(5)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×1/(0.22×0.7)=6.49A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制4台用电器，开关电流为Ir=6.49×4(台数)=25.97A。
选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/30。
(6)、钢筋加工区分配箱至钢筋切断机、钢筋弯曲机、钢筋调直机、钢筋套丝机开关箱导线截面及分配箱内开关选择
i)计算电流
钢筋切断机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.65×4×2/(1.732×0.38×0.7)=11.29A
钢筋弯曲机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.65×3×2/(1.732×0.38×0.7)=8.47A
钢筋调直机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.65×4×1/(1.732×0.38×0.7)=5.64A
钢筋套丝机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.65×4×2/(1.732×0.38×0.7)=11.29A
Ijs(1组电机)=36.68A
该组中最大开关箱电流Ijs=17.36A
因为该组下有多个开关箱，所以最大电流需要乘以1.1系数
二者中取大值Ijs=36.68×1.1=40.35A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。
iii)选择电气设备
选择开关箱内隔离开关为HK1-60/60 ，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-63/63。
(7)、钢筋加工区分配箱至钢筋加工区照明灯具(高压汞灯)开关箱导线截面及分配箱内开关选择
i)计算电流
高压汞灯
Kx=0.6，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.6×1×4/(0.22×0.7)=15.58A
Ijs(1组灯具)=15.58A
该组中最大开关箱电流Ijs=25.97A
二者中取大值Ijs=25.97A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。
iii)选择电气设备
选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/30。
(8)通往钢筋加工区导线截面及出线开关选择
i)计算电流：
按导线安全载流量：
Kx=0.65，Cosφ=0.75
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.65×16/(1.732×0.38×0.75)=21.07A
该干线下最大分配箱电流Ijs=40.35A
因为该干线下有多个分配箱，所以最大电流需要乘以1.1系数
选择电流Ijs=40.35×1.1=44.39A
按许可电压降：
S=Kx×Σ(P×L)/C△U=0.65×246/(77×5)=0.415mm2
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。
ii)选择出线开关
通往钢筋加工区出线开关选择HK1-60/60，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-63/63。
4、通往木工加工区线路上导线截面及分配箱、开关箱内电气设备选择：
(1)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.6，tgφ=1.33
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×4/(1.732×0.38×0.6)=10.13A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制2台用电器，开关电流为Ir=10.13×2(台数)=20.26A。
选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/30。
(2)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×1/(0.22×0.7)=6.49A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制2台用电器，开关电流为Ir=6.49×2(台数)=12.99A。
选择开关箱内隔离开关为HK1-15/15 ，其熔体额定电流为Ir=15A，漏电保护器为DZ15LE-40/15。
(3)、木工加工区分配箱至木工圆锯开关箱导线截面及分配箱内开关选择
i)计算电流
木工圆锯
Kx=0.65，Cosφ=0.6，tgφ=1.33
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.65×4×2/(1.732×0.38×0.6)=13.17A
Ijs(1组电机)=13.17A
该组中最大开关箱电流Ijs=20.26A
二者中取大值Ijs=20.26A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。
iii)选择电气设备
选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/30。
(4)、木工加工区分配箱至木工加工区照明灯具(高压汞灯)开关箱导线截面及分配箱内开关选择
i)计算电流
高压汞灯
Kx=0.6，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.6×1×2/(0.22×0.7)=7.79A
Ijs(1组灯具)=7.79A
该组中最大开关箱电流Ijs=12.99A
二者中取大值Ijs=12.99A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。
iii)选择电气设备
选择开关箱内隔离开关为HK1-15/15 ，其熔体额定电流为Ir=15A，漏电保护器为DZ15LE-40/15。
(5)通往木工加工区导线截面及出线开关选择
i)计算电流：
按导线安全载流量：
Kx=0.65，Cosφ=0.75
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.65×5/(1.732×0.38×0.75)=6.58A
该干线下最大分配箱电流Ijs=20.26A
因为该干线下有多个分配箱，所以最大电流需要乘以1.1系数
选择电流Ijs=20.26×1.1=22.28A
按许可电压降：
S=Kx×Σ(P×L)/C△U=0.65×255/(77×5)=0.431mm2
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。
ii)选择出线开关
通往木工加工区出线开关选择HK1-30/30，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/30。
5、通往办公室线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备导线敷设采取铜空气明敷/架空线路，室外架空铜导线按机械强度最小截面为10mm2。
(1)、空调开关箱至空调导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×1.5/(1.732×0.38×0.7)=3.26A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制20台用电器，开关电流为Ir=3.26×20(台数)=65.12A。
选择开关箱内隔离开关为HH3-100/100 ，其熔体额定电流为Ir=100A，漏电保护器为DZ20L-160/80。
(2)、电脑开关箱至电脑导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×0.1/(1.732×0.38×0.7)=0.22A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制20台用电器，开关电流为Ir=0.22×20(台数)=4.34A。
选择开关箱内隔离开关为HK1-10/10 ，其熔体额定电流为Ir=10A，漏电保护器为DZ15LE-40/6。
(3)、打印机开关箱至打印机导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
