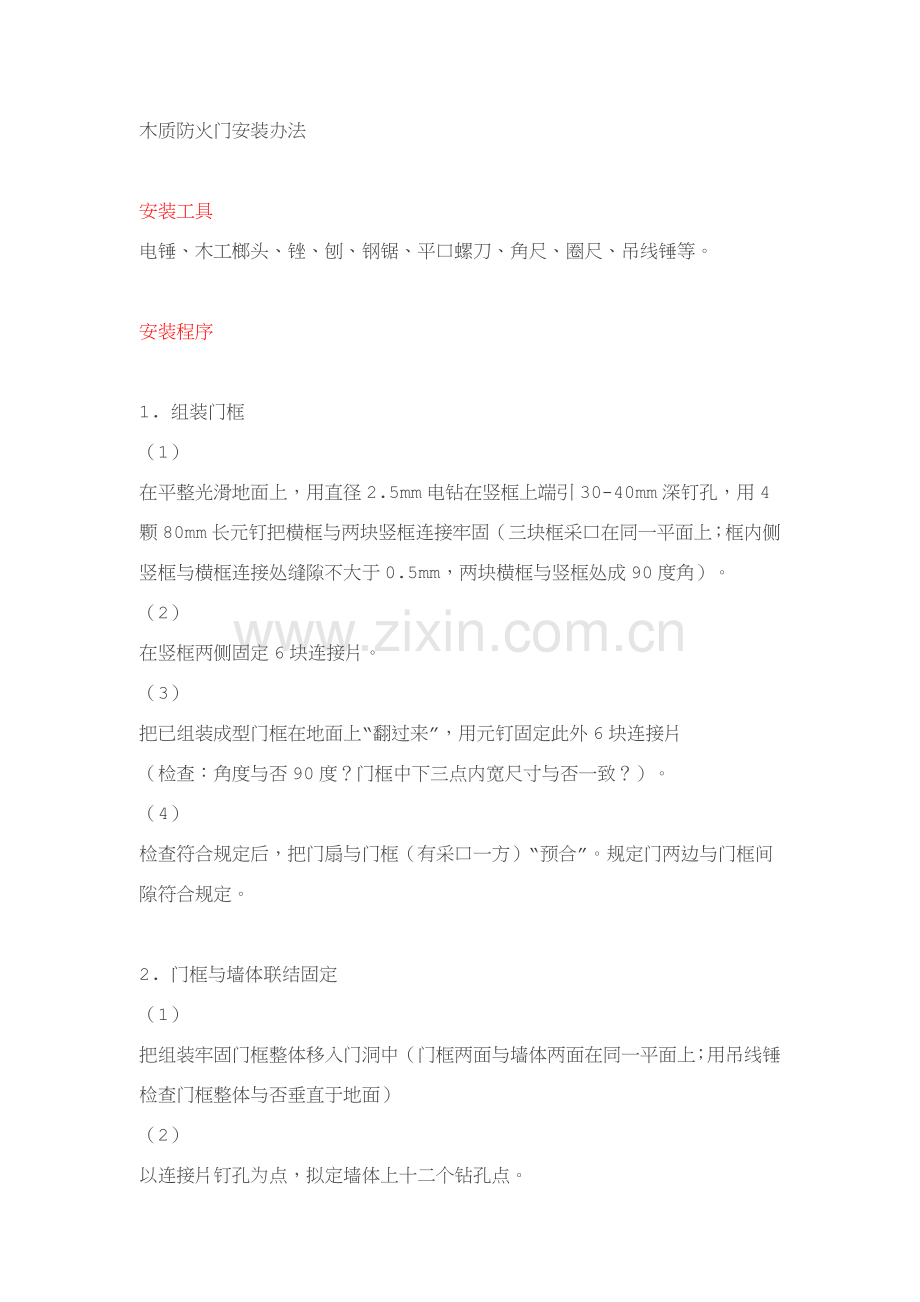

木质防火门安装办法

安装工具
电锤、木工榔头、锉、刨、钢锯、平口螺刀、角尺、圈尺、吊线锤等。

安装程序

1. 组装门框
（1）
在平整光滑地面上，用直径2.5mm电钻在竖框上端引30-40mm深钉孔，用4颗80mm长元钉把横框与两块竖框连接牢固（三块框采口在同一平面上；框内侧竖框与横框连接处缝隙不大于0.5mm，两块横框与竖框处成90度角）。
（2）
在竖框两侧固定6块连接片。
（3）
把已组装成型门框在地面上“翻过来”，用元钉固定此外6块连接片
（检查：角度与否90度？门框中下三点内宽尺寸与否一致？）。
（4）
检查符合规定后，把门扇与门框（有采口一方）“预合”。规定门两边与门框间隙符合规定。

2. 门框与墙体联结固定
（1）
把组装牢固门框整体移入门洞中（门框两面与墙体两面在同一平面上；用吊线锤检查门框整体与否垂直于地面）
（2）
以连接片钉孔为点，拟定墙体上十二个钻孔点。
（3）

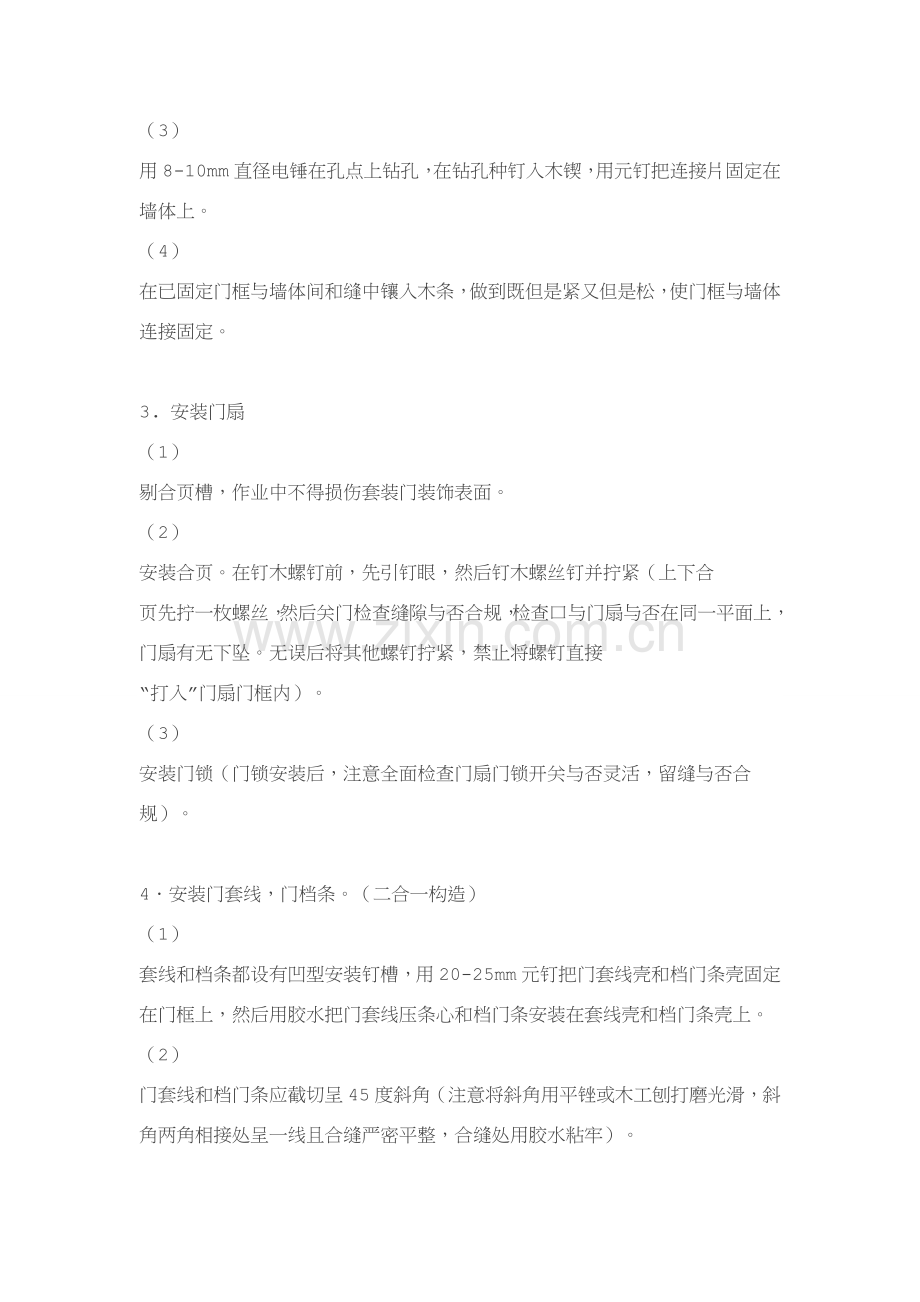

用8-10mm直径电锤在孔点上钻孔，在钻孔种钉入木锲，用元钉把连接片固定在墙体上。
（4）
在已固定门框与墙体间和缝中镶入木条，做到既但是紧又但是松，使门框与墙体连接固定。

3. 安装门扇
（1）
剔合页槽，作业中不得损伤套装门装饰表面。
（2）
安装合页。在钉木螺钉前，先引钉眼，然后钉木螺丝钉并拧紧（上下合
页先拧一枚螺丝，然后关门检查缝隙与否合规，检查口与门扇与否在同一平面上，门扇有无下坠。无误后将其他螺钉拧紧，禁止将螺钉直接
“打入”门扇门框内）。
（3）
安装门锁（门锁安装后，注意全面检查门扇门锁开关与否灵活，留缝与否合规）。

4．安装门套线，门档条。（二合一构造）
（1）
套线和档条都设有凹型安装钉槽，用20-25mm元钉把门套线壳和档门条壳固定在门框上，然后用胶水把门套线压条心和档门条安装在套线壳和档门条壳上。
（2）
门套线和档门条应截切呈45度斜角（注意将斜角用平锉或木工刨打磨光滑，斜角两角相接处呈一线且合缝严密平整，合缝处用胶水粘牢）。

安装质量原则
1. 整体效果
（1）
门扇门锁开关灵活，不形成“自开门”。
（2）
门扇四周缝隙合规一致。
（3）
连接缝隙严密、牢固。
（4）
装饰表面无损伤。
2. 留缝原则
（1）
门扇锁位与竖框缝3-4mm。
（2）
门扇合面侧与竖框缝2-3mm。
（3）
横框与门扇缝2-3mm。
（4）
门扇与地面缝6-8mm。

钢制防火门安装工艺原则
1 合用范畴
本原则合用于建筑工程平开钢质单、双扇防火门、钢质镶玻璃单、
双扇防火门及钢质带亮窗防火门安装。
2 引用原则
建筑装饰装修工程质量验收规范（GB50210—）
建筑材料不燃性实验办法（GB5464）
建筑门窗术语（GB5823）
建筑门窗扇开、关方向和开、关面标志符号（GB5825）
运送包装收发货标志（GB6388）
门和卷帘耐火实验办法（ GB7633）
高层民用建筑设计防火规范（GBJ45）

3 术语
钢质防火门
指用冷轧薄钢板作门框、门板、骨架，在门扇内部填充不燃材料，
并配以五金件所构成能满足耐火稳定性、完整性和隔热性规定门。

4 材料规定
4.1
门框、门扇面板及加固件应用冷轧薄钢板。门框应采用1.2 ㎜～1.5
㎜厚钢板，扇面板采用0.8㎜～1.2 ㎜厚钢板，加固件采用1.2㎜～1.5
㎜厚钢板，加固件如设有螺孔，钢板厚度应不低于3.0 ㎜。
4.2
门扇和门框内应用不燃性材料填实。
4.3
安装在钢质防火门上锁、合页、插销等五金配件熔融温度不得低于
950℃。
4.4
安装在防火门上合页不得使用双向弹簧，单扇门应设闭门器。
4.5
双扇门间必要有常盖缝板，并装设闭门器和顺序器等（常闭防火门除外）。
4.6
门扇与门框组装后，在常闭状态下，门扇与门框贴合，门扇与门框之间两侧缝隙不得不不大于4 ㎜，上侧缝隙不得不不大于3 ㎜，双扇门中间缝隙不得不不大于4 ㎜。
5 施工准备
5.1 作业条件
5.1.1
门框进入施工现场必要检查验收。门框和扇安装前应先检查型号、尺寸与否符合规定，有无窜角、翘扭、弯曲，如有以上状况应先进行修理。
5.1.2
门框安装应符合图纸规定型号及尺寸，并注意门扇启动方向，以拟定门框安装裁口方 向，安装高度应按室内500 ㎜平线控制。
5.1.3
门窗框安装应在抹灰迈进行，门扇和窗扇安装宜在抹灰后进行。如必要先安装时，应注意对成品保护，防止碰撞和污染。
5.2 材料准备
焊条、螺栓、水泥砂浆（塞口用）。
5.3 重要机具
电锤、塞尺、线坠、红线包、墨汁、小电锯等。
6 操作工艺
6.1
钢质防火门安装前，必要进行检查，如因运送贮存不慎导致门框、门扇翘曲、变形，应修复后方可进行安装。
6.2
钢质防火门立樘时，须用水平尺校平或用挂线法较正其先后左右垂直度，做到横平、竖直、高低同样。
6.3
门框必要与建筑物成一整体，采用铁件与墙体连接。
6.4
安装时门框埋入面层标高如下20 ㎜，不得不大于15 ㎜。
6.5
防火门启动方向必要为疏散方向。
6.6
安装后门框与墙体之间必要灌溉水泥砂浆，并养护24h 以上方可正常使
用。
6.7
防火玻璃安装：防火玻璃安装时，四边留缝一定均匀，定位后将四边缝隙用防火棉填实填平，然后封好封边条。
7 ,质量控制
7.1
有贴脸门在立口时应注意墙面抹灰层厚度，门框安装完后应与抹灰平
齐。
7.2
墙体砌筑时应上下左右拉线找规矩，保证墙体位置和洞口尺寸留设精确，留余量大小均匀。安装门框后四周缝子不应过大或过小，普通状况下安装门框上皮应低于门窗过梁10 ㎜～15 ㎜。
7.3
墙体砌筑时应按规定预留预埋件，数量不得缺少，预埋件砌筑保证牢固；砌半砖墙或轻质墙应设立带预埋件混凝土块，不得直接使用砌筑在墙体内预埋件；现浇混凝土墙或预制隔墙板，应在制作时直接浇筑在混凝土内，使预埋件牢固地固定在预制混凝土墙和隔墙板内。预埋件设立一定要满足数量和间距规定。
