泛光照明综合项目施工组织设计.doc

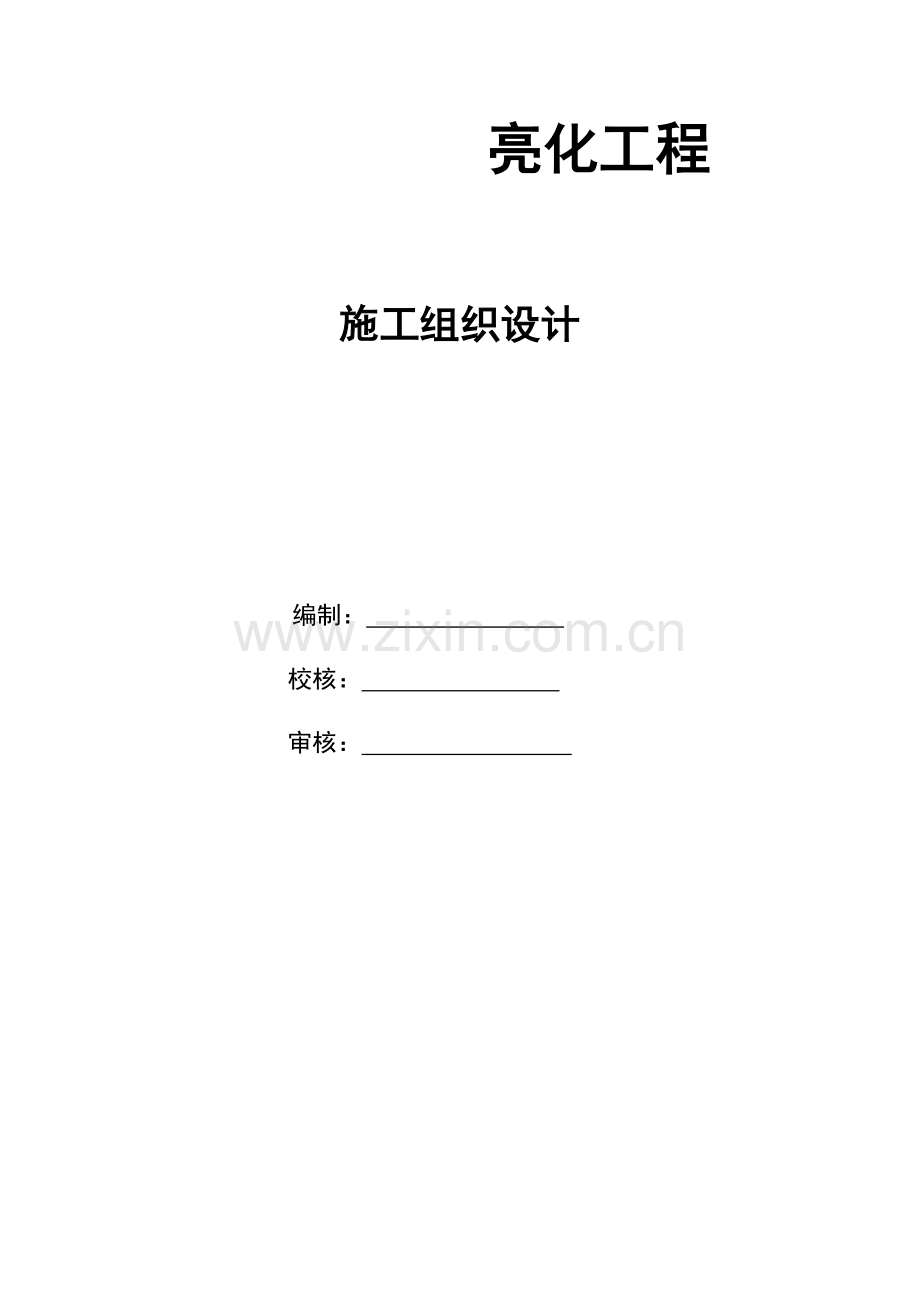

亮化工程

施工组织设计

编制：
校核：
审核：

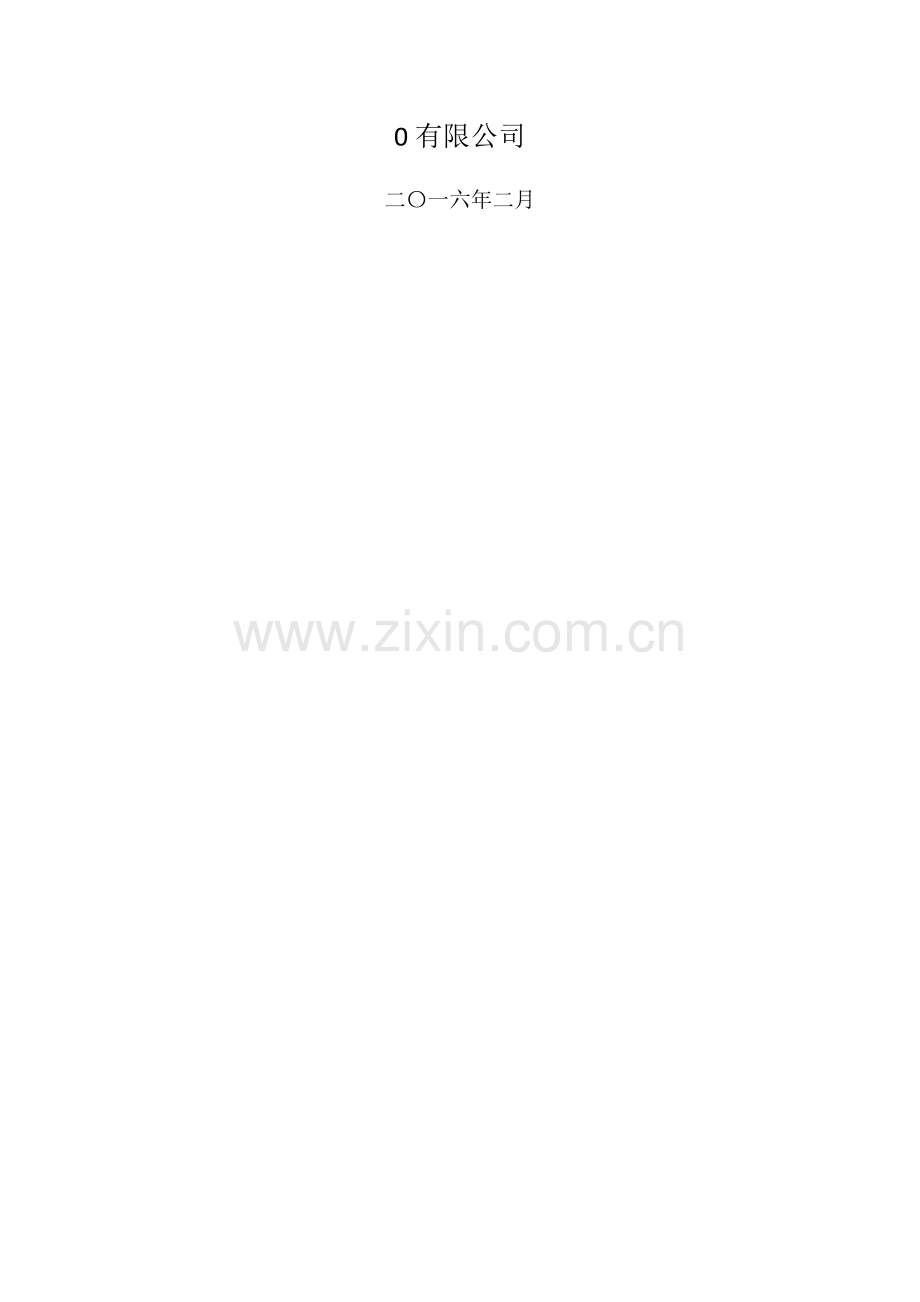

0有限公司
二〇一六年二月
目录
第一章 概况……………………………………………………………2
第二章 施工安排………………………………………………………3
第三章 施工工艺及技术办法…………………………………………5
第四章 泛光照明施工质量保证办法…………………………………10
第五章 工期保证办法…………………………………………………11
第六章 安全保证办法…………………………………………………12
第七章 环保办法…………………………………………………14

第一章 概况
1.1编制根据
1、 现行国家和地方电气工程、设备管道等安装规范、规程和原则；
2、 招标方提供招标文献及有关图纸；
3、 GB50303-《建筑电气工程施工质量验收规范》
4、 《天台县溪头公寓泛光照明工程施工图》
1.2工程概况
该工程范畴为天台县溪头公寓1#~9#楼建筑外立面泛光照明配电及其控制系统、接地保护系统。本工程为三级负荷，为380V/220V供电；三相负荷平均分派，配电箱安装采用壁挂式安装，共计13台配电箱，配电箱AL1-1~AL11安装于机房层或十二层强电间内。低压LED灯具均需配备开关电源24V，功率大小视现场状况配备350W，开关电源安装位置依照现场实际状况拟定。主线电缆采用交联聚乙烯WDZ-YJY型电缆，依照设计规定,所有电缆采用SC管套接，由电缆井道引出。LED灯具支线照明回路过防水开关电源箱采用WDZ-RVV2*4软电缆连接，室外穿SC管或金属线槽保护。所有灯具防护级别均为IP65，安装均可靠，达到建筑体美观效果。
第二章 施工安排
2.1 前期准备
施工前充分做好各项准备工作，涉及控制测量工作；原材料检查，砂浆、砼配合比设计；钢筋加工场地建设；施工用水；电力供应；道路交通疏导；管线调查；施工材料等统筹安排；进场人员安全教诲等保证满足施工需要。
2.2 人员组织
依照总体施工筹划投入2个施工队。总共技工15人、普工15人。现场作业人员：施工队长、现场指挥、现场技术质量员、现场安全员、机械操作工、高空操作人员、压接工、材料员、地面作业人员。
职务
姓名
三类人员证书编号
法定代表人
陈海欣
浙建安A（）0900006
公司经理
陈海欣
浙建安A（）0900006
技术负责人
许敏强
浙建安A()0900059
分管安全生产副经理
庞华伟
浙建安A()0900007
项目负责人
叶毅超
浙建安B()0900346
施工现场专职安全员
袁海珍
浙建安C()0900269

项目管理组织机构图

项目经理：叶毅超

安质部：庞华伟
技术负责人：许敏强
财务部：陈优珍

安全员：袁海珍

2.3 技术准备
在施工之前，技术负责人组织工程技术部、施工班组、运营单位进行图纸审核、现场踏勘、技术交底，工程技术部偕同施工队伍做好工程各项准备工作。详细如下：
2.3.1技术资料准备：
2.3.1.1工程技术部接到图纸，偕同运营单位、施工班组核对现场并仔细消化施工图纸。
2.3.1.2为保证本工程施工质量和安全，依照工程概况及特点，工程技术部偕同安全质量部编写关于分项工程方案、作业指引书及安全技术办法，视工程详细状况及施工进度规定，在各分项工程开工前发放后对施工人员进行技术交底。
2.4重要设备配备
表1 施工重要机械设备
序号
名称
型号规格
单位
数量
备注
1
导线卡线器
70-120
个

2
手板葫芦
0．75T
个
4

3
链拉葫芦

个

4
大剪刀

把
4

5
大锤
8P
把
2

6
液压钳

个
2

7
单轮起得滑车
15KN
只

8
朝天放线滑轮
20KN
只

9
机动绞磨
SJJ-3A
台
1

10
电焊机

台
1

2.5施工进度安排
施工时间
工作内容
预测施工力量
备注
3月1日—5月20日
施工设备准备完毕
公司采购

5月20日—6月1日
材料、设备进场到位
基本一队

6月2日—7月12日
1#~9#楼低压电源箱安装
施工一队

7月12日--8月2日
1#~9#楼泛光灯布置
施工一队

8月2日—8月17日
电缆搭接、开关调试
施工一队

阐明：本工程实际施工进度还需依照外墙涂装时间以及天气状况进行调节
工程形象进度示意图：

准备工作

电源布置

灯具布置

搭接、调试

3月初
6月初

7月中旬

8月初

8月中旬

第三章 施工工艺及技术办法
1、施工准备：
由我公司工程部进行施工机械、设备准备。结合本次施工需使用机械设备，对原有机械设备进行保养维护，对需更换、增长及时上报，进行采购。材料由采购部依照本次工程进度筹划，及时进行市场调研，保证材料到位。自产设备，由生产部门依照进度筹划，及时采购原材料，保证产品准时生产，及时到位。
2、施工定位：
技术人员依照设计布灯图与业主、监理结合整个工程状况，设计符合施工规定线路图，再依照现场实际状况拟定灯位定点工作；如现场施工中有变动不能按图定点，请业主及监理到现场依照实际状况解决定位。
4、接地装置制作：
接地网用水平接地线和垂直接地极焊接，焊接处沥青漆防腐；如因土质导致接地电阻达不到规定期，增长接地极数量直至达到规定。
1）、按图施工，焊接牢固。
2）、室外接地接地体埋深不不大于0.6m，接地级间距不不大于6M.  3）、接地线焊接长度为扁钢宽度两倍。焊接某些应补刷防腐漆。 4）、接地线安装完毕后，应进行接地电阻测试，测试电阻不不不大于4欧姆。 5、电缆保护管敷设：
（1）埋地电缆保护管及其配件必要由阻燃解决材料制成。
（2）搬运管材和管材时，应小心轻放，避免油污，禁止激烈撞击、与尖锐物品碰触和抛、摔、滚、拖。
（3）管材和管件应存储在通风良好库房或简易棚内，不得露天存储，防止阳光直射，注意防火安全，距离热源不得不大于1m。
（4）管材应水平堆放在平整地上，应避免弯曲管材，堆置高度不得超过1.6m，管件应逐级码堆，不适当叠得过高。
（5）操作现场不得有明火，插入时力度、深度均有一定规定，掌握必要操作要点，保证施工质量。
（6）管口应平整、光滑、管与管、管与盒（箱）等器件应采用插入法连接，连接处结合面应涂专用胶合剂，接口应牢固密封。
（7）管与管连接时，套管长度宜为管外径1.5~3倍，管与管对口处应位于套管中心。
（8）管与器件连接时，插入深度宜为管外径1.1~1.8倍。 （9）管口用堵头保护，以防杂物进入。
5、电缆敷设：
敷设电缆前应符合下列规定：
1) 电缆型号应符合设计规定，排列整洁，无机械损伤，标志牌齐全、对的、清晰；
2)电缆固定、间距、弯曲半径应符合规定；
3)缆敷设前，应进行电气性能实验，绝缘应符合规定；电缆头要密封；
4)电缆沟应符合规定，沟内无杂物；
5)保护管连接、防腐应符合规定；
6）完善电缆支架，准备放电缆所用放线架，架电缆轴辊，纺织钢丝网套（套引电缆用）以及暂时绑扎用铅丝和做电缆头用工具、材料。需用电缆联结供用电设备已就位。
电缆敷设时应符合下列规定
1）放电缆时设防摩擦办法，以防电缆绝缘层拉伤；
2）电缆敷设应依照其走向、规格合理安排顺序、普通不应有交叉。 3）、电缆敷设时，应从盘上端引出，避免与地摩擦，电缆应消除一切机械损伤。电缆进入变电站以及穿入管后，进出口应封闭，管口应封闭。
4）、电缆终端头，中间对接头，电缆支架等金属件，油漆完好，相色对的，并且制作符合规范规定。
6、 配电箱施工办法：
在施工过程中按照《电气装置安装工程施工规范》、《低压电缆头制作安装施工工艺原则》、《接地装置施工及验收规范》进行施工和检查。
① 照明配电箱内交流、直流或不同电压级别电源，应具备明显标志。 ② 配电箱壳体和底板宜采用A级材料制作。配电箱不得安装在B2级如下(含B2级)装修材料上。
③ 导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。 ④ 照明配电箱底边距地面高度宜为1.5m；照明配电板底边距地面高度不适当不大于1.6m。
⑤ 照明配电箱内，应分别设立零线和保护地线（PE线）汇流排，零线和保护线应在汇流排上连接，不得绞接，并应有编号，测量地线指标应不大于 4 欧姆。
⑥ 箱内电器元件安装位置对的牢固，各回路作清晰标记，三相相序按图纸规定接线；
⑦ 多芯电缆和导线头连接到开关之前焊锡牢固，接线端子用专用压线钳压紧，安装上开关后紧固螺钉压紧；
⑧ 配电箱垂直偏差每米不大于1.5mm。接地牢固良好，配电箱门要用裸软线与接地系统可靠连接。
⑨ 电源线要用带红、蓝标记产品，地线（工作地、保护地、防雷地）应分开进行明确标记。
⑩ 完毕调试后在配电箱上作详尽标记并张贴安全操作规程。严格按照电气系统图和安装图接入各回路，并测试三相平衡，做好《技术交底登记表》，交项目经理检查。
7、 灯具及支架安装施工办法
灯具支架制作安装：钢架构造异地焊接拖至现场，吊车吊装方案。 钢架构造进场作前期防腐，并对钢架构造焊接法兰角筋板及连接方钢板，焊接完毕清除焊缝药皮，做防腐。钢架构造在吊装前两天进行面漆喷涂。以保证钢架构造表面漆面清洁。
7.1灯具安装
1.  安装前检查灯具完好性
2. 灯具安装必要紧固可靠
3. 所有灯具一律在固定后再安装光源
4. 线盒具备完好密封性
7.2  LED灯安装
1.  安装前必要固定在安装支架上，接头做好绝缘解决
2.安装时需要仔细检查灯具与否摆放整洁
3.严格把握每组灯之间距离
4.使用不锈钢爆炸螺丝固定
5.电缆线接线口严格做好绝缘禁止将线接错，导致短路现象。

第四章 泛光照明施工质量保证办法
4.1、灯具所需重要材料应符合设计文献和现行原则规定，并须有出厂合格证，必要时应作实验。
4.2、灯具布置施工严格按规范中规定进行质量控制。并实行工序检查，当上道工序合格后，下道工序方可施工。
4.3、高程容许偏差、倾斜率、中心位移等应在规范规定内。
4.4、强化质量意识，严格按设计图纸，现行施工规范、规则，以及业主特殊技术规定、监理工程师现场批示组织施工，把创优工作贯彻到施工生产全过程，保证工程质量。
4.5、建立健全各级全面质量管理与质量保证体系。制定有效防范办法，提高工程质量水平。
4.6、加强工序质量控制，严格按质量保证体系组织生产，制定各工序、各环节操作原则、工艺原则、检查原则，对工序原则执行状况作好记录，使各工序衔接有序并实现可追溯性。
4.7、强化工程管理，贯彻技术责任制，制定有针对性专项施工方案，认真做好技术交底。
4.8、做好工程测量、实验及复核工作，保证中线、标高等测量项目符合设计规定，并做好相应记录。
4.9、特殊工种人员均需持证上岗，并接受岗前培训教诲。
4.10、在施工中保证每个分项工程以优质为原则，所有质量合格，并树立样板项目，以样板工程带动所有工程实行。

第五章 工期保证办法
5.1、加强技术指引，严格管理，进行有效组织和协调。
5.2、强化管理、健全内部经济责任制，发挥经济杠杆作用，充分调动施工队积极性、自觉性，作为保证工期组织和思想保证。
5.3、组织经验丰富和施工能力强队伍上场；人员、机械设备配备优良，齐全，保证每天完毕施工筹划。
5.4、依照总体施工筹划,合理安排各个工序，牢牢抓住核心工序管理与施工，安排好四个工区平行作业，尽量缩短工序衔接时间，提高施工速度。
5.5、分阶段把握节点目的。为便于检查考核调节，在总体施工筹划控制之下，编制分左右幅施工筹划目的，强调7月10日节点进度，以有效控制实现总体筹划。
5.6、加强物资采购供应管理，及时保障物资供应满足工程建设需要。
5.7、积极协调关系，创造良好建设施工环境。按照程序进行组织施工，使影响进度各种因素得到有效控制。
第六章 施工进度筹划表

第七章 安全保证办法
安全工作是项目施工管理重要内容，保证施工安全、避免事故发生是参加施工全体职工重要任务，对的贯彻“安全第一，防止为主”方针，建立健全安全保证体系，建立安全责任制，开展安全教诲，强化安全意识，加强安全监督检查，在保证安全前提下，全面完毕施工任务。
7.1 安全施工管理办法
7.1．1、普通规定
实行过程中，严格遵守市政工程施工安全技术规程，遵守关于安全、健康及环境卫生方面法规和规范，并切实做好彩钢板围挡
安全装置、设备与保护器材及采用其她有效办法，以保护现场施工和监理人员生命、健康及安全；
7.1．2、安全员
在工程施工期间，现场安全员由已经培训过具备安全员资格人员担任，其工作任务涉及制定健康保护与事故防止办法和检查，查看所有安全规则与条例实行状况，管理人员一律佩证上岗。
7.1．3、安全标志
①道路施工现场配备、架立并维修必要标志牌，为工人和现场管理人员提供安全和防护。
②在主车道围挡端部设立警示灯，警告与危险标志；安全与控制标志等。
7.1．4、进行安全技术交底
工程开工之迈进行书面安全技术交底，进行安全教诲。
7.1．5、加强安全生产教诲，提高全员安全意识。重点进行安全基本知识和技能教诲；遵守规章制度和岗位原则化作业教诲；文明施工教诲。激发安全生产自觉性。
7.1．6、严格安全监督，建立和完善定期安全检查制度。各级安全领导小组要定期组织检查，各级安全监督人员要经常检查，把事故消灭在萌芽状态,同步严格事故报告和奖罚制度。
7.1．7、加强安全防护，设立安全防护标志。
7.2施工用电安全办法
(1)配电箱开关分开设立，必要坚持一机一闸用电，并采用两级漏电保护装置；配电箱、开关箱必要安装牢固，电具齐全完好，注意防潮。
(2)现场照明：照明电线绝缘良好，导线不得随处拖拉或绑在围挡角钢上。
(3)配电箱、开关箱：使用原则配电箱，配电箱内开关电器必要完整无损，接线对的，电箱内设立漏电保护器，选用合理额定漏电动作电流进行分级匹配。配电箱设总熔丝、分开关，动力和照明分开设立。金属外壳电箱作接地或接零保护。
(4)接地接零：接地采用角钢，接地电阻符合规定，电杆、中断杆及总箱，分派电箱必要有重复接地。
(5)用电管理：安装、维修拆除暂时用电工程，必要由电工完毕，电工必要持证上岗，实行定期检查制度，并做好检查记录。

第八章 环保办法
(1)强化环保管理，健全环保管理机制，定期进行环保检查，及时解决违章事宜，并与本地环保部门建立工作联系，接受社会及关于部门监督。
(2)加强环保教诲，宣传关于环保政策，强化职工环保意识，使保护环境成为参建职工自觉行为。
(3)废弃物解决:不适当填筑材料及时分别堆放整洁或运至都市规划指定场合。
(4) 采用有效办法，消除施工污染
施工废水及时排放到下水道，不得污染自然水源。施工地点要防治噪音污染，施工车辆不得鸣笛。
(5)防大气污染
进入工区机动车辆消音排烟净化系统一定要完好。
运送车辆配备两边和尾部挡板，对易洒落土粒须用带盖板车辆外运，且装料适中，不得超限；车辆轮胎及车外表用水冲洗干净，不得污染市区道路。
防止开挖出泥土被雨水冲散或流溢，遇上干燥天气容易产生二次扬尘。挖机附近运送道口须有专人及时清扫。
