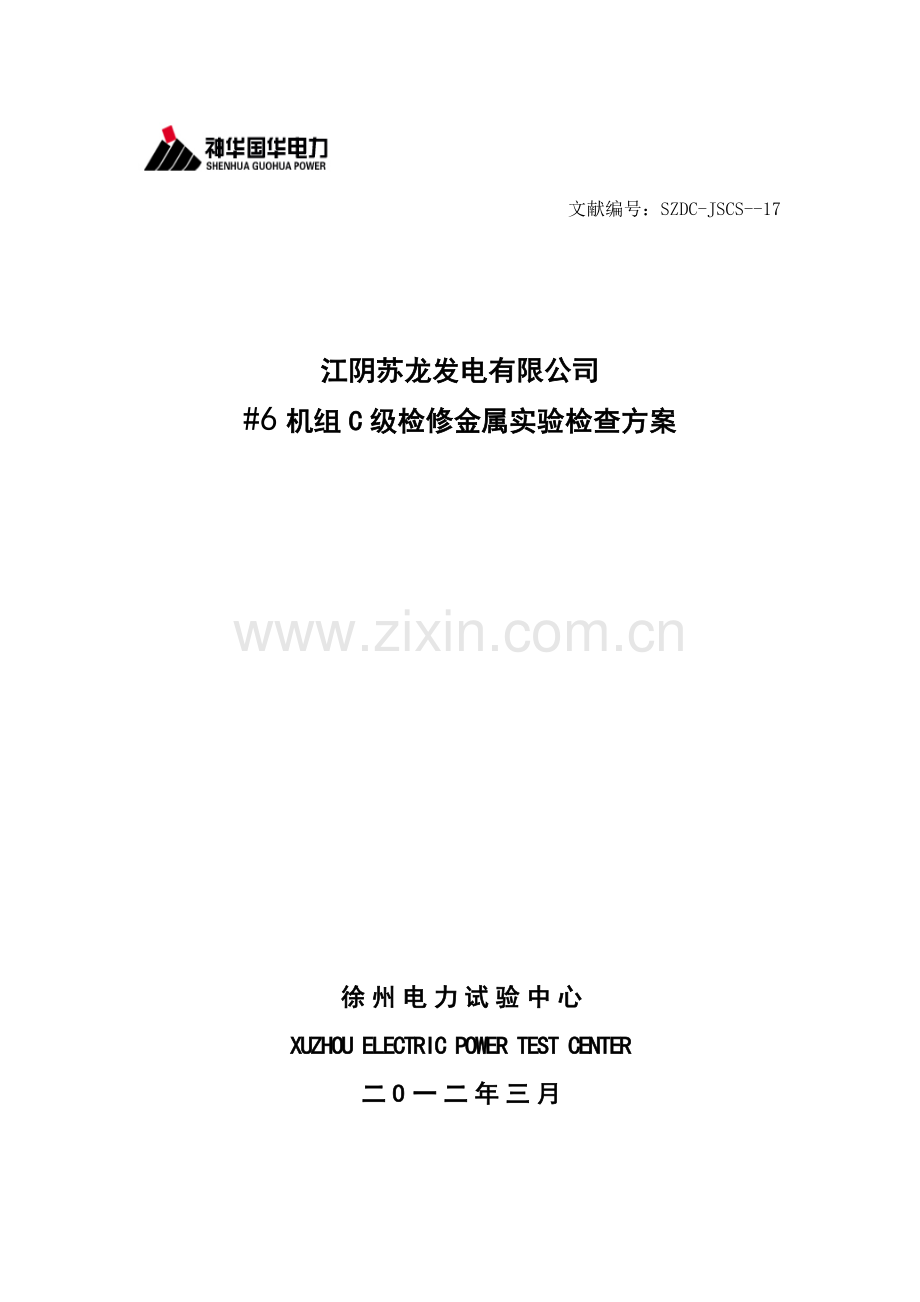

文献编号：SZDC-JSCS--17

江阴苏龙发电有限公司
#6机组C级检修金属实验检查方案

徐 州 电 力 试 验 中 心
XUZHOU ELECTRIC POWER TEST CENTER
二 O 一 二 年 三 月

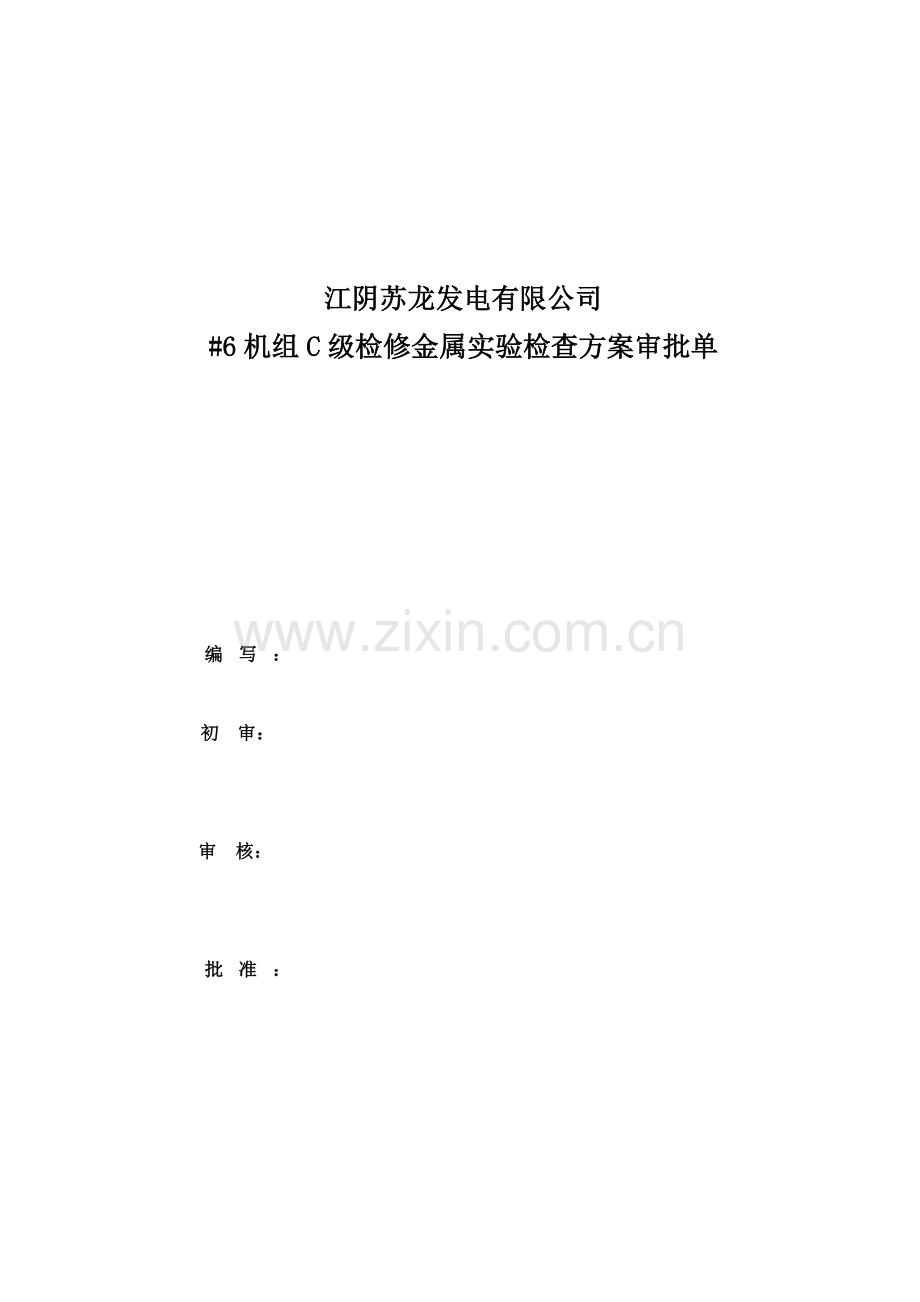

江阴苏龙发电有限公司
#6机组C级检修金属实验检查方案审批单

编写：

初 审：

审 核：

批准：

目 录
1、检查内容及规定………………………………………………………………4
2、检查原则及规范………………………………………………………………5
3、检查方式及质量控制…………………………………………………………6
4、组织构造、人员分工及职责…………………………………………………7
5、施工管理………………………………………………………………………9
6、仪器设备配备…………………………………………………………………9
7、安全文明施工…………………………………………………………………10
8、施工进度保证办法……………………………………………………………11

为保证江阴苏龙发电有限公司#6机组C级检修金属实验检查工作顺利完毕，依照DL612-1996《电力工业锅炉压力容器监察规程》、DL647-《电站锅炉压力容器检查规程》、DL438-《火力发电厂金属技术监督规程》和国华电力公司关于规定，结合工程详细状况，保证检查质量、进度、防止发生人身、设备安全事故，特制定本方案。

1、 检查内容及规定：
1.1检查内容及规定如下：
序号
项目
监督内容
规格
单台机组工作数量
检查手段
1
金
属
普
查
分隔屏过热器进口管道大三通三条焊缝
/
1个
磁粉
2
A、B侧分隔屏过热器进口集箱三通与连通管、集箱筒体对接焊缝
/
2个
磁粉
3
A、B侧分隔屏过热器出口集箱三通与连通管、集箱筒体对接焊缝
/
2个
磁粉
4
A、B侧后屏进口集箱三通与连通管、集箱筒体对接焊缝
/
2个
磁粉
5
后屏出口集箱三通与连通管、集箱筒体对接焊缝
/
1个
磁粉
6
末过进口集箱三通与连通管、集箱筒体对接焊缝
/
1个
磁粉
7
屏再进口集箱炉左侧数第二个三通与连通管、集箱筒体对接焊缝
/
1个
磁粉
8
汽包底部三个省煤器进水管座角焊缝
/
3个
磁粉
9
再热器出口安全阀南1管座角焊缝
/
1个
磁粉
10
再热器出口安全阀南2管座角焊缝
/
1个
磁粉
11
再热器出口安全阀北管座角焊缝
/
1个
磁粉
12
过热器出口安全阀1管座角焊缝
/
1个
磁粉

过热器出口安全阀2管座角焊缝
/
1个
磁粉

过热器出口管道PCV阀管座角焊缝
/
1个
磁粉

主蒸汽出口管道排空气管座角焊缝
/
1个
磁粉

再热器热段出口排空气管座角焊缝
/
1个
磁粉

炉左侧末再出口管道第一弯与水平段对接焊缝
/
1个
磁粉

主蒸汽及再热器热段管道上某些小管座角焊缝；MT（主蒸汽、再热蒸汽取样、温度管座、压力取样管座等）
/
/
磁粉

下降管混合联箱处管座（3管分6管联箱）所有焊缝探伤检查
/
17个
磁粉

下水包四角弯头焊缝探伤检查
/
8个
磁粉

墙再定位管处不锈钢套管焊缝
/
/
渗入

某些与不锈钢焊接防磨罩焊缝
/
/
渗入

一级减温器喷水管与外套管连接环焊缝、外套管角焊缝；割口
/
1个
渗入

检查下水包处人孔内先后墙水冷壁膨胀状况，某些做MT
/
/
磁粉

主蒸汽管道托架与管道焊缝；(沿出口向机侧第一、第二、三个）
/
3只
渗入

吹灰器吹损严重受热面管子测厚
/
/
渗入

检修中需光谱检查材质复核
/
/
测厚

炉水泵四周引出小径管测厚检查腐蚀
/
/
测厚

汽包就地压力表一次门前管道测厚检查腐蚀
/
/
测厚

高再出口堵阀螺栓硬度检查；
/
/
硬度
1.2涉及检查办法：
渗入探伤、超声波探伤、磁粉探伤、硬度、测厚、光谱分析。

2、检查原则及规范：
2.1 依照徐州电力实验中心实验室认证规定及引用关于检查作业指引书，详见专业技术文献EPT-J301-- EPT-J316-。
2.2 质量原则及规范
2.2.1 DL612-1996 《电力工业锅炉压力容器监察规程》
2.2.2 DL/T647- 《电站锅炉压力容器检查规程》
2.2.3 DL438- 《火力发电厂金属技术监督规程》
2.2.4 DL/T869- 《火力发电厂焊接技术规程》
2.2.5 DL/T439- 《火力发电厂高温紧固件技术导则》
2.2.6其她有关规定原则
2.3 工艺原则
2.3.1 DL/T820- 《管道焊接接头超声波检查技术规程》
2.3.3 JB/T4730- 《承压设备无损检测》
2.3.4 GB/T17394-1998 《金属里氏硬度实验办法》
2.3.5 DL/T991- 《电力设备金属光谱分析技术导则》
2.3.6 DL/T694-1999 《高温紧固螺栓超声波检查技术导则》
2.3.7 GB11344-1989 《接触式超声波脉冲回波法测厚》

3、检查方式及质量控制：
3.1 质量目的：
1）及时完毕实验项目100%
2）仪器设备精确率100%
3）实验法规、原则执行率100%
4）实验结论精确率100%
3.2检查前项目负责人负责现场协调工作，条件具备时方可进入。
3.3检查过程中，严格按照实验中心EPT-0220－《实验、检查控制程序》进行。
3.4检查原始记录按徐州电力实验中心EPT-0212－《记录控制管理程序》执行，应填写完整，标记清晰，由检查人员签名，实验结束后交由项目负责人确认、汇总。
3.5使用仪器设备按徐州电力实验中心EPT-0222－《检查、测量设备控制程序》执行，仪器必要功能完好，保证检查数据精确可靠，使用前登记，使用中发现问题及时对数据进行再确认，并报设备管理员，修复后方可使用。消耗性材料由项目负责人负责按筹划发放，并作相应记录 以便工程结束时记录。
3.6如检查中发现缺陷，由检查人员填写“重大问题告知单”送交委托单位，并以检查人签名为标记。如果浮现不合格项，按EPT-0209－ “不合格项控制程序”解决规定执行，并同步上报。
3.7检查结束后，及时出具实验报告交付甲方，并按实验中心《实验办法、报告管理实行细则》文献包管理规定及时移送资料管理员存档，金属检查文献包关闭。
4、组织构造、人员分工及职责：
4.1组织构造、人员分工：
4.1.1 项目负责人：花喜阳
4.1.2 技术负责人：孟辉
4.1.3 安全负责人：郭亮
4.1.4 其她为实验人员 见图一。

花喜阳
王道才

庞琳亚

刘洪良 张振华

图一 组织构造图

4.1.4 人员状况
本项目人员状况一览表（暂定）

序号
姓名
学历
持 证 情 况
职责及联系电话
RT
UT
MT
PT
检查
光谱
金相
力学
1
花喜阳
本科
Ⅱ

Ⅲ
Ⅲ

Ⅱ
Ⅱ

项目负责人
2
孟辉
本科

Ⅱ
Ⅱ
Ⅱ

3
张振华
本科
Ⅱ

Ⅱ
Ⅱ

Ⅱ

4
郭亮
大专
Ⅰ

5
刘洪良
大专

4.2 人员职责：
4.2.1项目负责人：项目负责人是实验第一质量和安全负责人，负责管理及协调本项目工作，负责寻常实验工作安排及人员调配和工作检查监督；负责接受委托单，负责提供仪器技术资料和实验工艺，负责实验资料整顿和移送，负责实验成果记录，负责实验报告编写整顿审核，并对工艺执行状况进行监督检查。
4.2.2技术负责人：协助本次项目负责人做好各种检查、实验技术管理等服务工作。
4.2.3安全负责人：协助项目负责人做好安全管理工作。
4.2.4实验人员：负责本项目检查工作完毕，负责实验人员和设备安全，负责出具实验报告等资料。

5．施工管理
实验人员按实验项目规定进行准备和实验，并出具报告。
检查工作普通流程：

现场勘察
分派任务
负责人：
项目负责人
接受委托
负责人：
项目负责人
工程
业主方
委托
检 验
负责人：
实验人员
安全和技术办法交底
负责人：
项目负责人

信息反馈
负责人：
项目负责人
实验成果出具负责人：
实验人员

图二 检查工作普通流程

6、仪器配备：
本项目需仪器一览表（暂定）
序号
设备名称
规格型号
生产厂家
单位
数量
1
数字式超声仪
HS600
武汉中科创新公司
台
1
2
数字光谱仪
XLt898PXW
美国尼通公司
台
1
3
测厚仪
DM4
美国GE公司
台
1
4
里氏硬度计
HT-
美国杰瑞公司
台
1
5
磁粉探伤机
CDX-4
江苏神工公司
套
1
6
测量用品
钢尺、焊缝检查尺、钢卷尺等
7
着色剂
DPT-5若干

7、安全文明施工：
安全责任网络
花喜阳
郭亮

张振华 孟辉 刘洪良

图三 安全责任构造图

7.1安全目的：
①不发生人身轻伤事故
②不发生仪器损坏事件，
③不发生普通环境污染事件
7.2安全文明施工
项目负责人即为本项目安全第一负责人,全面负责检查过程中安全管理工作，工作中坚持“安全第一、防止为主”电力安全方针，建立科学、有效安全管理体系 。
7.2.1人员安全
每个单项检查工作开工前，由安全负责人做好安全技术交底工作并作好记录，实验人员认真填写安全控制卡。
每周进行安全学习，并作记录，安全负责人每天早会时针对详细工作布置安全办法。
7.2.2施工安全
进入施工现场必要带好安全帽，高空作业时，特别是超声波检查时，必要挂好安全带。射线拍片探伤时提前告知甲方，工作现场做好相应辐射警戒，及时疏散非工作人员，并做好实验人员防护工作。
7.2.3设备安全
仪器设备操作使用应严格执行使用操作规程，特别应注重如下几点：
①高空作业所用仪器必要固定好，防止仪器高空坠落事故。
②电源线要避免与油类接触。
7.3现场合使用安全、电动工器具必要通过检查合格并在有效期范畴内使用，保证标记齐全。
7.4 检查过程严格执行国华电力公司安建环管理规定，符合NOSA及我司《安全文明生产管理实行细则》。
7.5参加检查人员（涉及辅助工）必要通过《安规》学习和考试合格后方可进入现场。
7.6检查中要做到“四不伤害，保证人员和设备安全”。

8、施工进度保证办法
工程合同订立后，为保证完毕项目工期，将竭力做好开工前准备工作，避免因准备局限性而延误工期，咱们采用如下办法：
8.1 人员组织准备
8.1.1 项目负责人、技术负责人、实验员均持有效证件上岗，项目负责人是项目管理第一负责人，有丰富工程管理经验，技术上精通且实践充分，既能团结整体，又善于发挥每个人特长，充分调动各方面积极性，且能及时坚决地解决随时也许发生问题。
8.1.2依照合同规定，做好各方面配合工作，合理安排人员，各检查设备及时进入现场，保证按期开展实验工作。
8.2、进度控制办法
8.2.1为保证完毕工期目的，项目负责人将依照甲方规定合理安排检查筹划，保证核心设备检查工期，努力使筹划进度得到有效控制并及时完毕。
8.2.2项目负责人向实验人员下达检查工作，准时完毕检查工作。
8.2.3项目负责人定期与甲方方沟通检查进度状况，准时参加甲方主持项目协调会，保证检查工作顺利完毕 。
