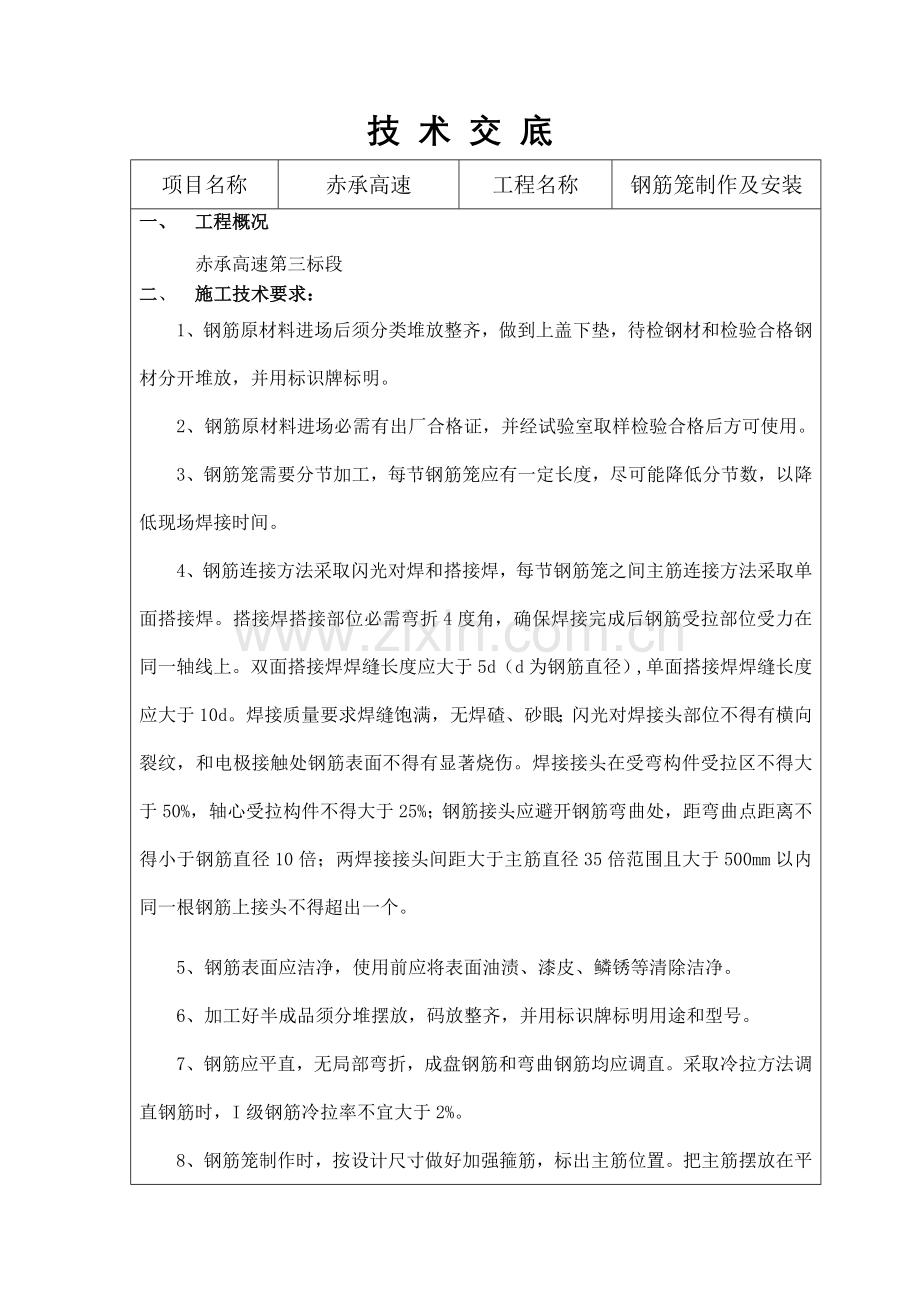

技 术 交 底
项目名称
赤承高速
工程名称
钢筋笼制作及安装
一、 工程概况
赤承高速第三标段
二、 施工技术要求：
1、钢筋原材料进场后须分类堆放整齐，做到上盖下垫，待检钢材和检验合格钢材分开堆放，并用标识牌标明。
2、钢筋原材料进场必需有出厂合格证，并经试验室取样检验合格后方可使用。
3、钢筋笼需要分节加工，每节钢筋笼应有一定长度，尽可能降低分节数，以降低现场焊接时间。
4、钢筋连接方法采取闪光对焊和搭接焊，每节钢筋笼之间主筋连接方法采取单面搭接焊。搭接焊搭接部位必需弯折4度角，确保焊接完成后钢筋受拉部位受力在同一轴线上。双面搭接焊焊缝长度应大于5d （d为钢筋直径）,单面搭接焊焊缝长度应大于10d。焊接质量要求焊缝饱满，无焊碴、砂眼；闪光对焊接头部位不得有横向裂纹，和电极接触处钢筋表面不得有显著烧伤。焊接接头在受弯构件受拉区不得大于50%，轴心受拉构件不得大于25%；钢筋接头应避开钢筋弯曲处，距弯曲点距离不得小于钢筋直径10倍；两焊接接头间距大于主筋直径35倍范围且大于500mm以内同一根钢筋上接头不得超出一个。
5、钢筋表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除洁净。
6、加工好半成品须分堆摆放，码放整齐，并用标识牌标明用途和型号。
7、钢筋应平直，无局部弯折，成盘钢筋和弯曲钢筋均应调直。采取冷拉方法调直钢筋时，I级钢筋冷拉率不宜大于2%。
8、钢筋笼制作时，按设计尺寸做好加强箍筋，标出主筋位置。把主筋摆放在平整工作平台上并在主筋上标出加强筋位置。焊接时，使加强筋上任一主筋标识对准主筋中部加强筋标识，扶正加强筋，并用木制直角板校正加强筋和主筋垂直度，然后点焊。在每根主筋和全部加强筋焊好后转动骨架，将其它主筋逐根根据上述方法焊好，然后绑扎螺旋筋。按技术交底要求部署好螺旋筋，绑扎螺旋筋时，必需做到全部绑扎，不得跳绑或漏绑。
9、钢筋笼保护层厚度采取和桩身同标号混凝土垫块控制，垫块和钢筋笼密贴并焊接牢靠，竖向每隔2m设置一道，每道沿圆周均匀部署且不少于4个。
10、钢筋笼制作完成需用专用平板车运至现场，钢筋笼牢靠固定在平板车上，预防运输时变形，严禁用翻滚方法运输钢筋笼。
11、钢筋笼运至现场存放时必需支垫方木，钢筋笼存放要有一定间距，并用彩条布全部覆盖。
12、钢筋笼安装时，采取汽车吊，为了预防骨架起吊时变形，钢筋笼出场前每4米设置一道十字加强撑筋，在安装过程中十字撑由下而上必需全部取出，不得遗漏。采取两点吊装时，第一吊点设在骨架下部，第二点设在骨架长度中点到上三分点之间。起吊时，先提第一点，使骨架稍提起，再和第二吊同时起吊。待骨架离开地面后，第一吊点停吊，继续提升第二吊点。伴随第二吊点不停上升，慢慢放松第一吊点，直到骨架同地面垂直，停止起吊。解除第一吊点，检验骨架是否顺直，如有弯曲应调直。当骨架进入桩孔后，应将其扶正渐渐下降，严禁摆动碰撞孔壁。当骨架下降到第二吊点周围加强箍靠近孔口，用型钢穿过加强箍筋下方，将骨架临时支承于孔口。孔口临时支撑应满足强度要求。根据上述方法再起吊第二节骨架，使上下两节骨架在相同轴线上进行焊接，全部接头焊好后继续下沉入孔，直至全部骨架安装完成。然后焊接骨架吊筋，吊筋长度必需依据测量队现场测定孔口标高来计算，经复核无误后降至设计标高再焊接并初步定位。在钢筋笼上拉上十字线，找出钢筋笼中心，依据护桩找出桩位中心，调整钢筋笼使钢筋笼中心和桩位中心重合。最终用两根平行I14工字钢或［14槽钢穿过吊筋吊环，将钢筋笼正确定位完成后，将工字钢或槽钢焊接牢靠定在孔口，以避免灌注混凝土过程中发生浮笼现象。当混凝土开始初凝时，要立即割断钢筋笼定位筋，使钢筋笼不影响混凝土收缩，避免钢筋混凝土粘结力受损失。
13、钢筋制作及安装规范要求：
序号
检验项目
许可偏差
检验方法
1
钢筋骨架在承台底以下长度
±100mm
尺量检验
2
钢筋骨架直径
±20 mm
3
主钢筋间距
±10 mm

尺量检验大于5处

4
加强筋间距
±20mm
5
箍筋间距或螺旋筋间距
±20mm
6
钢筋骨架垂直度
1%
吊线尺量检验
7
钢筋笼入孔后平面位置偏差
小于10cm
尺量检验
8
钢筋笼底面高程偏差
小于±10cm
尺量检验
三、 施工安全方法及注意事项：
1、施工过程中必需组织有经验施工人员，尤其是特种机械设备操纵人员，必需持证上岗，并严格根据操作规程要求施工。
2、多种机械设备运转作业前，必需检验防火、防漏电等对应防护方法是否齐全有效。对焊机作业时应有一定安全距离。
3、施工人员进入施工现场必需佩戴合格安全帽等劳保用具，上班时着装应规范，严禁穿拖鞋、短裤，严禁酒后作业。
4、钢筋笼在运输及安装过程中使用吊车等大型机械，施工人员严禁站在机械臂下施工。
5、施工过程中要严格实施项目部现场管理人员要求，做到文明施工，杜绝野蛮施工。对不听从指挥，野蛮施工人员要将其清除出场。
6、加工场必需配置专门看场人员，尤其是夜间，须做好防盗方法。
7、加工场必需配置常规药品抢救箱，预防应急突发事故。
8、施工过程中要严格根据技术交底等相关要求实施，如发觉质量问题或没按要求施工，将不予验收、计价。
9、施工中注意保护钢筋场周围环境卫生，做到“人走场清”。

四、附图：桩基钢筋部署图
