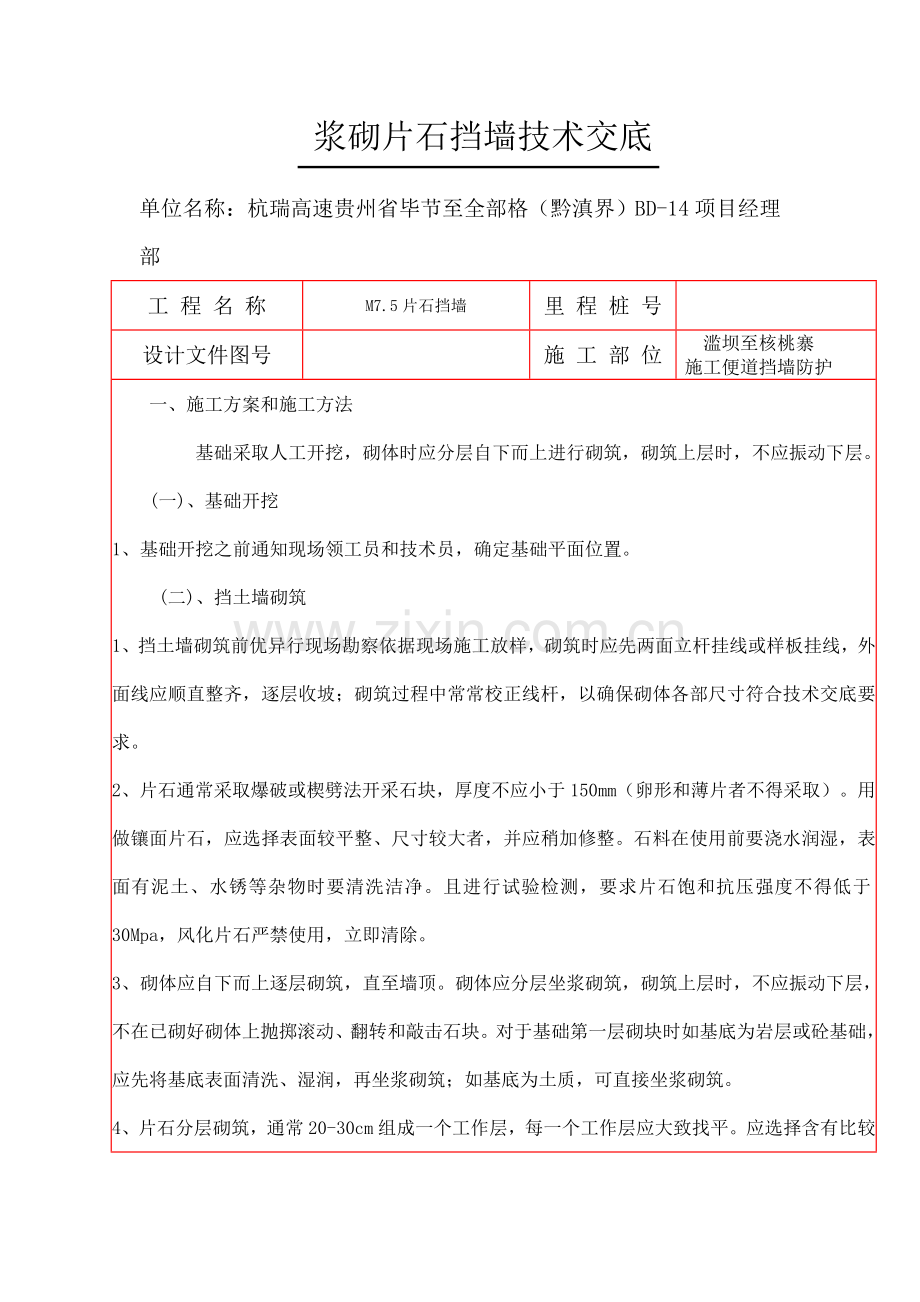

浆砌片石挡墙核心技术交底.doc

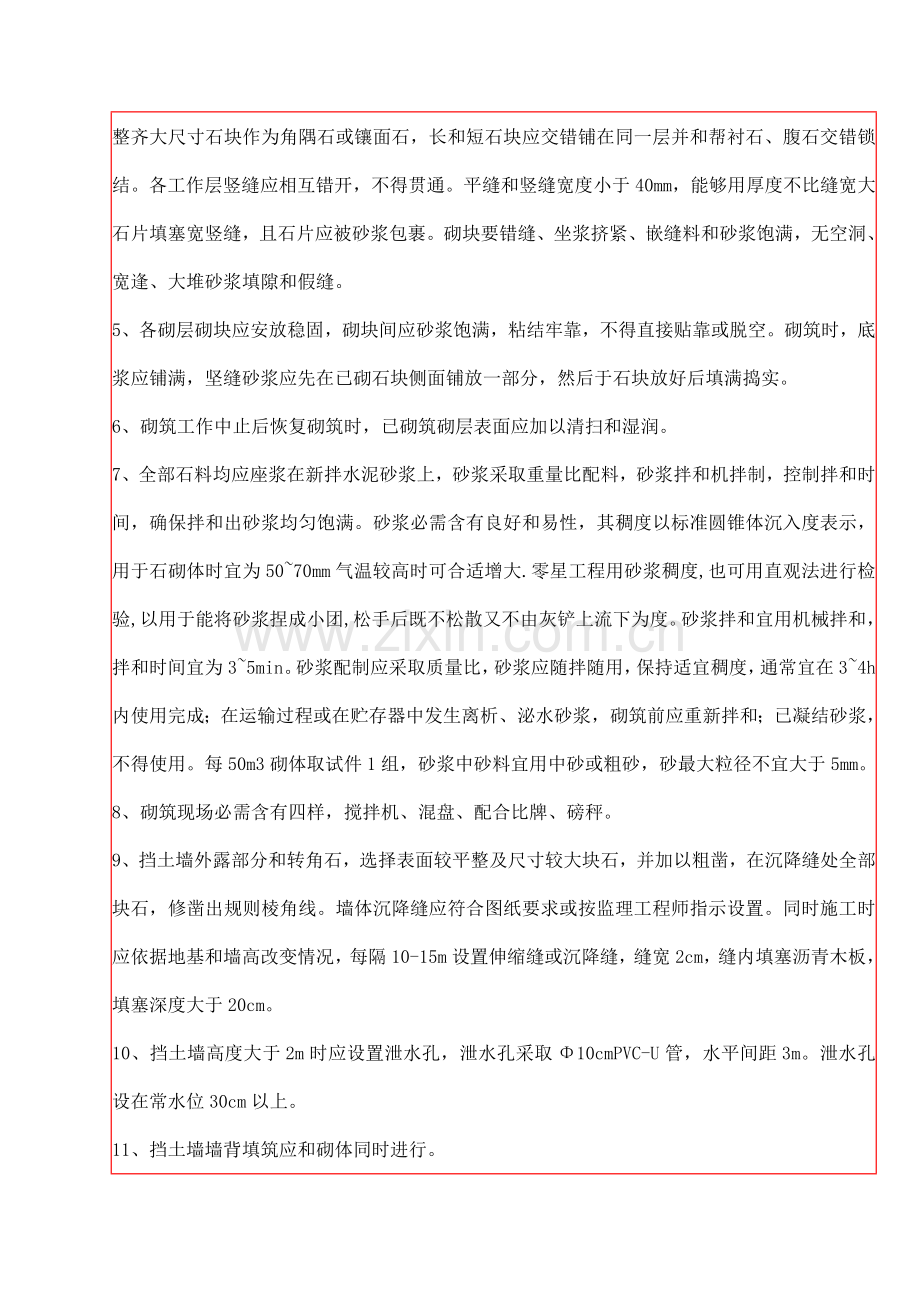

浆砌片石挡墙技术交底单位名称：杭瑞高速贵州省毕节至全部格（黔滇界）BD-14项目经理部 工 程 名 称M7.5片石挡墙里 程 桩 号设计文件图号施 工 部 位 滥坝至核桃寨施工便道挡墙防护一、施工方案和施工方法 基础采取人工开挖，砌体时应分层自下而上进行砌筑，砌筑上层时，不应振动下层。 (一)、基础开挖1、基础开挖之前通知现场领工员和技术员，确定基础平面位置。 (二)、挡土墙砌筑1、挡土墙砌筑前优异行现场勘察依据现场施工放样，砌筑时应先两面立杆挂线或样板挂线，外面线应顺直整齐，逐层收坡；砌筑过程中常常校正线杆，以确保砌体各部尺寸符合技术交底要求。2、片石通常采取爆破或楔劈法开采石块，厚度不应小于150mm（卵形和薄片者不得采取）。用做镶面片石，应选择表面较平整、尺寸较大者，并应稍加修整。石料在使用前要浇水润湿，表面有泥土、水锈等杂物时要清洗洁净。且进行试验检测，要求片石饱和抗压强度不得低于30Mpa，风化片石严禁使用，立即清除。3、砌体应自下而上逐层砌筑，直至墙顶。砌体应分层坐浆砌筑，砌筑上层时，不应振动下层，不在已砌好砌体上抛掷滚动、翻转和敲击石块。对于基础第一层砌块时如基底为岩层或砼基础，应先将基底表面清洗、湿润，再坐浆砌筑；如基底为土质，可直接坐浆砌筑。4、片石分层砌筑，通常20-30cm组成一个工作层，每一个工作层应大致找平。应选择含有比较整齐大尺寸石块作为角隅石或镶面石，长和短石块应交错铺在同一层并和帮衬石、腹石交错锁结。各工作层竖缝应相互错开，不得贯通。平缝和竖缝宽度小于40mm，能够用厚度不比缝宽大石片填塞宽竖缝，且石片应被砂浆包裹。砌块要错缝、坐浆挤紧、嵌缝料和砂浆饱满，无空洞、宽逢、大堆砂浆填隙和假缝。5、各砌层砌块应安放稳固，砌块间应砂浆饱满，粘结牢靠，不得直接贴靠或脱空。砌筑时，底浆应铺满，坚缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。6、砌筑工作中止后恢复砌筑时，已砌筑砌层表面应加以清扫和湿润。7、全部石料均应座浆在新拌水泥砂浆上，砂浆采取重量比配料，砂浆拌和机拌制，控制拌和时间，确保拌和出砂浆均匀饱满。砂浆必需含有良好和易性，其稠度以标准圆锥体沉入度表示，用于石砌体时宜为5070mm气温较高时可合适增大.零星工程用砂浆稠度,也可用直观法进行检验,以用于能将砂浆捏成小团,松手后既不松散又不由灰铲上流下为度。砂浆拌和宜用机械拌和，拌和时间宜为35min。砂浆配制应采取质量比，砂浆应随拌随用，保持适宜稠度，通常宜在34h内使用完成；在运输过程或在贮存器中发生离析、泌水砂浆，砌筑前应重新拌和；已凝结砂浆，不得使用。每50m3砌体取试件1组，砂浆中砂料宜用中砂或粗砂，砂最大粒径不宜大于5mm。8、砌筑现场必需含有四样，搅拌机、混盘、配合比牌、磅秤。9、挡土墙外露部分和转角石，选择表面较平整及尺寸较大块石，并加以粗凿，在沉降缝处全部块石，修凿出规则棱角线。墙体沉降缝应符合图纸要求或按监理工程师指示设置。同时施工时应依据地基和墙高改变情况，每隔10-15m设置伸缩缝或沉降缝，缝宽2cm，缝内填塞沥青木板，填塞深度大于20cm。10、挡土墙高度大于2m时应设置泄水孔，泄水孔采取10cmPVC-U管，水平间距3m。泄水孔设在常水位30cm以上。11、挡土墙墙背填筑应和砌体同时进行。12、墙胸外露面应用同标号水泥砂浆进行勾缝。砌体隐蔽面砌缝可随砌随刮平，不另勾缝。墙顶用同标号水泥砂浆进行抹面。同时要立即进行洒水养生。13、砌体完工后立即清除积土，疏通排水沟，整理现场。 (三)、施工工艺框图 现 场 勘 察 测 量 放 样 基 础 开 挖 挡土墙砌筑 材料、设备准备 勾缝、抹面、养生(四)、施工安全管理、进入施工区域人员要穿戴整齐，戴安全帽；高处砌筑需要搭架子作业时，现场做好安全防护，铺设木板，竹夹板，挂安全网等安全防护设施。必需检验脚手架稳定性，并配安全绳；、转运片石时，注意安全，避免被片石砸伤；、施工现场用电必需有专员进行管理和使用，并符合安全用电要求；(四)文明施工管理应尽可能降低破坏远地貌，营造良好施工环境。、做好现场安全文明施工，标志、标牌齐备。 其它：请严格按设计图纸及技术交底进行施工附：挡墙图 挡墙参数表位置 挡墙长度挡墙高度备注第1处20m1m见图一第2处28m1m见图一第3处32.5m1.5m见图二第4处15m1.5m见图二第5处35m1m见图一第6处30m2m见图三第7处25m2m见图四备注：挡墙参数表仅供参考，实际情况依据现场情况合适调整。交底人/日期复核人/日期接收人/日期
