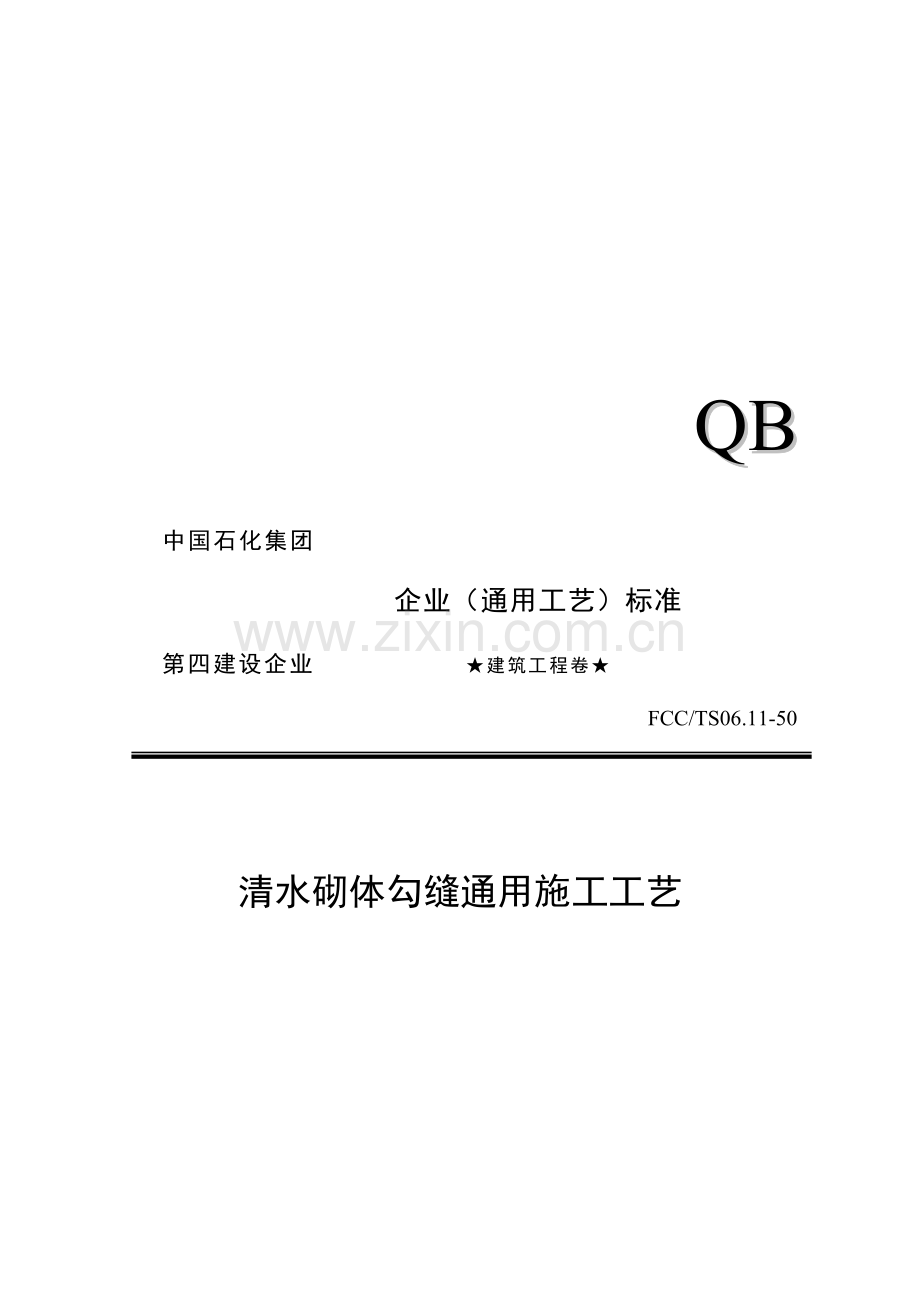

QB
中国石化集团
企业（通用工艺）标准
第四建设企业 ★建筑工程卷★
FCC/TS06.11-50

清水砌体勾缝通用施工工艺

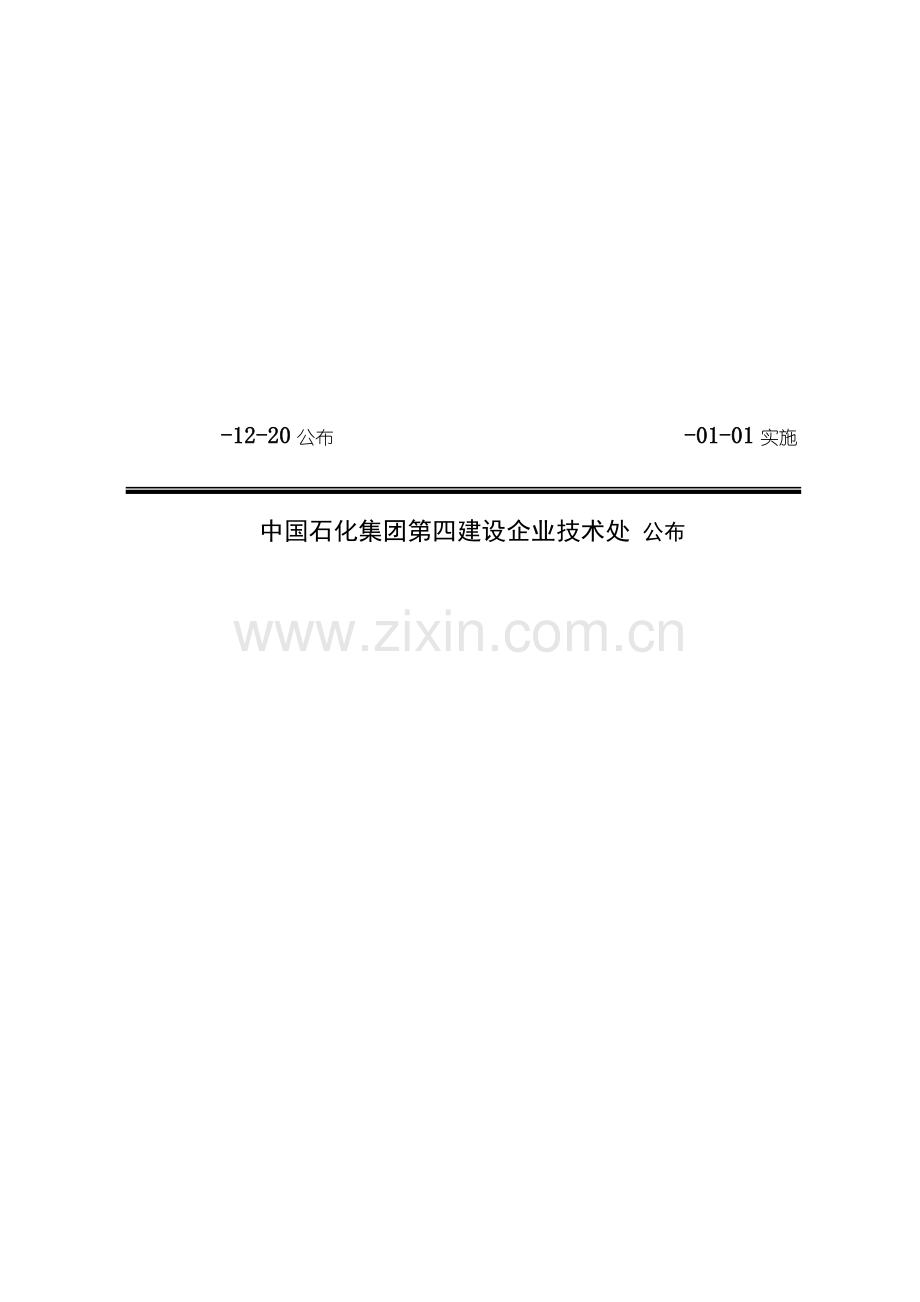

-12-20公布 -01-01实施

中国石化集团第四建设企业技术处 公布

清水砌体勾缝通用施工工艺

1 适用范围
本标准适适用于建筑工程中清水砌体勾缝施工。
2 施工准备
2.1 材料
a） 水泥：硅酸盐水泥、一般硅酸盐水泥强度等级不低于32.5MPa。严禁不一样品种、不一样强度等级水泥混用。水泥进场应有产品合格证和出厂检验汇报，进场后应取样复试。水泥凝结时间和安定性复验合格。当对水泥质量有怀疑或水泥出厂超出3个月时，在使用前必需进行复试，并按复试结果使用；
b） 砂：细砂，含泥量不得大于3%，不得含有草根、树叶、碱质和其它有机物等有害杂质，使用前应过筛；
c） 水：宜用饮用水；
d） 辅料：颜料、专用勾缝剂。
2.2 机具设备
a） 机械：搅拌机；
b） 工具：手推车、托灰板、长短溜子、筛子、灰斗、铁锹、扁錾子、锤子、喷壶、扫帚、粉线袋等。
2.3 作业条件
a） 清水砌体已施工完，并经验收合格；
b） 门窗框安装完成已贴好保护膜，框和墙之间缝隙已填塞完；
c） 勾缝用脚手架(吊篮)已搭设完，脚手板铺设符合安全要求。
2.4 技术准备
a） 按设计要求缝形做好勾缝样板，并经监理、建设单位确定；
b） 对操作人员进行安全技术交底。
3 操作工艺
3.1 工艺步骤
基层清理→弹线、开缝→浇水润湿→砂浆拌合→勾缝→清扫墙面
3.2 操作方法
3.2.1 基层清理：勾缝前，必需将墙面缝隙内和表面砂浆清理洁净，注意不要损坏砖表面。
3.2.2 弹线、开缝：自上而下按立缝吊垂线，并用粉线弹在墙上，作为垂直规矩。水平缝以同层砖上下棱为准拉线。对窄缝、瞎缝和划缝时遗漏、过浅及和线不符，用扁錾子开缝，达成勾缝要求宽度和深度。
3.2.3 浇水润湿：勾缝前，对砌体进行浇水润湿，冲去表面浮土，以确保勾缝砂浆和砌体粘结牢靠。
3.2.4 砂浆拌合：勾缝通常采取1:1(水泥:砂)水泥砂浆，或掺入适量黑色颜料，稠度以30mm～50mm为宜。搅拌好砂浆应在2h内用完。若采取专用勾缝剂勾缝时，专用勾缝剂拌合应严格根据产品说明书要求加水量、稠度和搅拌时间进行。
3.2.5 勾缝：勾缝时，按设计要求灰缝形状进行施工。设计无要求时，通常采取凹入表面3mm～5mm、宽8mm～10mm凹缝。勾缝次序应由上而下，先勾水平缝，后勾立缝。
a） 水平缝使用长溜子，操作时左手拿托灰板，右手拿溜子，托灰板对准要勾缝下口边，用溜子将灰塞入缝隙中，勾完一段用溜子在灰缝中左右移动，将表面压实抹光，使灰缝深度均匀一致。勾立缝用短溜子，可用溜子将灰从托板上刮起，压入立缝内(叼缝)，然后上下移动将灰缝压实；
b） 勾缝时严禁用稀砂浆灌缝。必需确保灰缝横平竖直，交接处必需通顺，每勾完一步架，用扫帚用力将表面砂浆清扫洁净，应顺缝清扫，先平缝后立缝。天气干燥时，对已勾好缝洒水养护。
3.2.6 清扫墙面：勾缝完成后，应将墙面残留灰痕用力扫净，如难以清扫时，用毛刷蘸水轻刷，然后仔细将灰痕擦洗掉，使墙面洁净整齐。
3.3 季节性施工
a） 雨期施工应备有防雨材料。在勾缝施工过程中遇雨，经雨水淋过勾缝材料严禁再使用。大雨过后应对完成勾缝部位进行检验，对破坏处进行修补；
b） 冬期不宜进行勾缝施工。
4 质量标准
4.1 主控项目
a） 清水砌体勾缝所用水泥凝结时间和安定性复验应合格。砂浆配合比应符合设计要求；
检验方法：检验水泥复验汇报和施工统计。
b） 清水砌体勾缝应无漏勾。勾缝材料应粘结牢靠、无开裂。
检验方法：观察。
4.2 通常项目
a） 清水砌体勾缝应横平竖直，交接处应平顺，宽度和深度应均匀，表面应压实抹平；
检验方法：观察；尺量检验。
b） 灰缝应颜色一致，砌体表面应洁净。
检验方法：观察。
5 成品保护
a） 在勾缝过程中应对墙面、门窗框进行保护，以防污染；
b） 拆架子时，不得抛掷，以免损坏墙面；
c） 当采取提升架运料时，应对临近墙面遮挡保护，预防污染损坏清水墙面。
6 应注意质量问题
a） 勾立缝时应和水平缝接好槎，做到“十”字缝平顺，扫缝时应将立缝清扫洁净，预防十字交叉处接缝不光滑；
b） 勾缝前应对墙面划缝深度不够、宽窄不一砖缝，用划缝工具重新划缝，并用扁錾按线开缝，预防缝宽窄和深浅不一致；
c） 每步架勾完缝后，应认真检验，尤其是门窗膀侧面，发觉漏勾时应立即补勾。
7 质量统计
a） 水泥、专用勾缝出厂合格证、性能检测汇报和复试汇报；
b） 砂试验汇报；
c） 检验批质量验收统计；
d） 分项工程质量验收统计。
8 安全、环境保护方法
8.1 安全操作要求
a） 勾缝作业人员进入现场操作必需戴安全帽，高空作业时必需系好安全带；
b） 勾缝用外脚手架应设防护栏和安全网围挡，作业面脚手板必需铺满、铺严，不得有探头板和飞挑板；
c） 遇大风和中雨以上天气，应停止勾缝作业。
8.2 环境保护方法
a） 在施工过程中垃圾应立即清理，装袋外运到指定地点消纳，运输中不得有遗撒；
b） 施工现场立即洒水降尘；
c） 在城区或靠近居民生活区施工时，对施工噪声要有控制方法，夜间运输车辆不得鸣笛，降低噪声扰民；
d） 搅拌机棚应封闭，宜采取喷水降尘方法。搅拌站应设沉淀池，污水经沉淀后排放；
e） 翻脚手板时应先将上面灰浆清扫洁净再翻板，降低扬尘污染。

附加说明：
1、本工艺由中国石化集团第四建设企业技术处提出。
2、本工艺由张景辉起草、赵昌才、陈吉平修订、王水平审核、技术处复审。
3、本工艺由中国石化集团第四建设企业主管领导同意。
4、本工艺由中国石化集团第四建设企业技术处公布并负责解释。
