电厂保温综合项目施工专项方案.doc

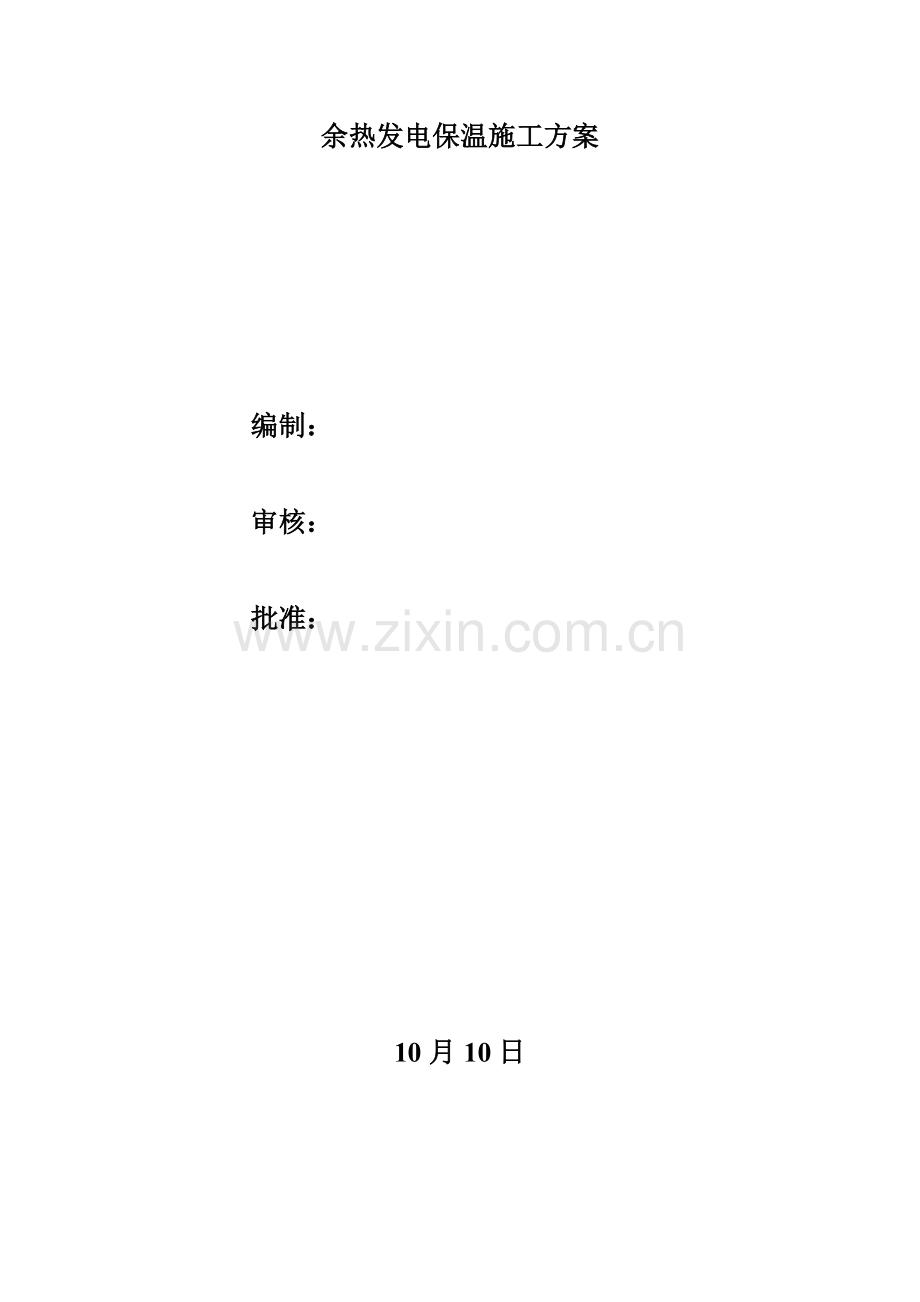

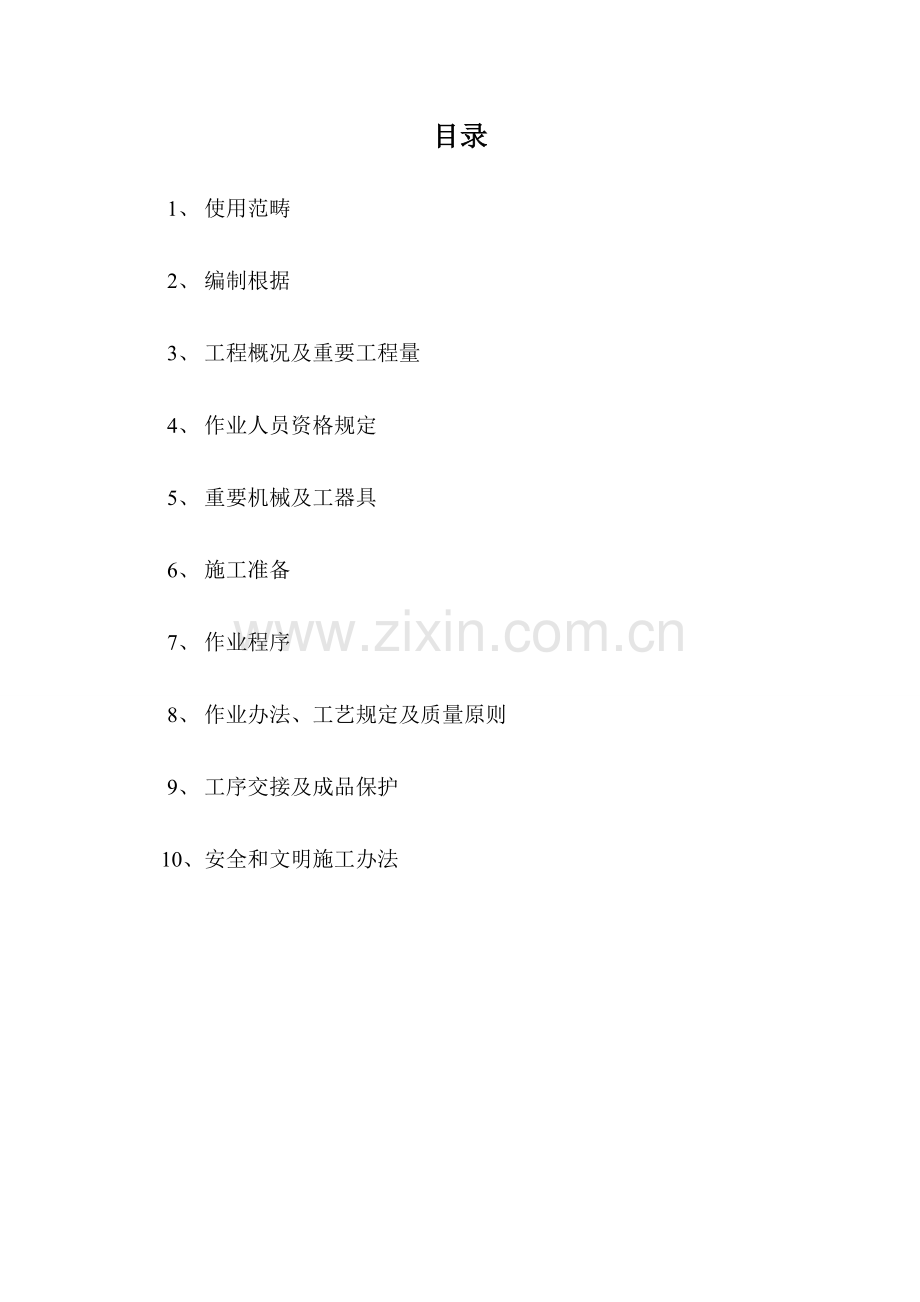

余热发电保温施工方案编制：审核：批准：10月10日目录1、 使用范畴2、 编制根据3、 工程概况及重要工程量4、 作业人员资格规定5、 重要机械及工器具6、 施工准备7、 作业程序8、 作业办法、工艺规定及质量原则9、 工序交接及成品保护10、安全和文明施工办法1. 合用范畴： 本作业指引书合用于余热发电工程全厂热力设备与管道保温，重要保温范畴涉及：汽水系统，烟、风管系统；共用设施；机炉附属设备、锅炉本体管道、蒸汽管道、汽缸本体管道、启动蒸汽管道等。2. 编制根据2.1 电力建设施工及验收技术规范（锅炉机组篇）2.2 火力厂热力设备和管道保温施工工艺导则 BS0101852.4 火力厂热力设备及管道保温材料技术条件SDJ68852.5 火力施工质量检查及评估原则1996版，锅炉篇2.6 电力建设安全工作规程DL5009.1922.7 电力建设安全施工管理规定1995年11月版3. 工程概况*余热发电工程装机总容量为9000KW机组工程全厂热力设备与管道保温由*汽轮电力工程设计院设计，其构造为软质材料构成。设备保温以硅酸钙板、岩棉为主，管道保温以岩棉管壳为主；保温外护层为镀锌铁皮和镀锌波纹板。4. 施工现场4.1 重要材料设备准备4.1.1 施工前，所有施工部位所需保温材料，必要按筹划全数进入场地；4.1.2 保温材料应进入仓库保管。露天和易受水侵蚀处堆放材料应做防雨防潮办法，并安顿于较为隐蔽处，不影响其她专业施工。4.2技术准备4.2.1所有保温材料质保书、检测报告和取样报告均合格齐全，并经质检、监理等部门审核通过。4.2.2安全、质量、技术交底记录齐全；安装、保温中间交接签证手续办理结束。4.3现场条件准备：4.3.1在保温工程开工前，施工用电、施工机械设立须安装就绪，材料水平垂直运送通道畅通。5. 作业程序： 施工人员熟悉图纸，关于规程、规范及作业指引书 在设备和管道表面标注保温使用材料及材料规格 设备和管道保温构件清点（属厂家供货范畴） 与安装专业办理设备和管道施工交接签证 进行施工前技术、安全和质量交底 设备和矩形大管道表面保温外护板支撑件焊接 设备和大管道（烟、风管600mm）表面钩钉焊接 保温板、管壳敷设 阀门保温罩壳安装 验收签证6. 作业办法工艺规定及质量原则6.1管道及其她设备保温6.11依照设计图纸及保温材料清册，将设备与管道保温材料及规格规定标注与易于被观测到位置表面。6.1.2进行外护板支撑件焊接。设备及矩形管道保温外护板固定于角钢内支撑件上，支撑件宜沿设备及矩形管道较长方向横向布置。支撑件选用角钢303，间距为1m左右，其支撑腿亦为角钢303，间距为0.5m，高度与保温厚度相似，若加固筋高度超过保温材料层厚度时，支承腿高度与加固筋高度相似。支撑件焊接及与设备、矩形管道外壁焊接必要牢固。顶部支撑件应设顺水坡，坡度为1%-2%；垂直面及底面支撑件与相应壁面平行。6.1.3设备和大管道（烟、风管600mm）表面焊接自锁钩钉。钩钉长度为保温设计规定厚度加30mm；其间距于垂直面处为300mm、顶部为400-500mm、底部为250mm,在入孔门及膨胀节处应恰当增长。钩钉须焊接牢固。6.1.4在敷设保温板时，须依照原则于设备和管道上材料及规格规定进行施工。施工中必要满足一层错缝、两层压缝严密规定，在矩形设备、管道转角处保温板应交错搭接。敷设结束后，以自锁压板固定牢固。6.1.5压力容器设备保温宜采用绑扎式敷设。在满足一层错缝、两层压缝和拼缝严密规定状况下，通过由内抓钩牵引出双股16#镀锌铁丝及保温外12#镀锌铁丝抱箍间帮扎固定。镀锌铁丝必要扎紧绑牢。6.1.6在敷设保温管壳时，须依照标注于管道上材料及规格规定进行施工。施工中必要满足一层错缝、两层压缝和拼缝严密规定；对于水平管道。纵向接缝宜设立在水平线如下 300 900范畴。保温管壳每层每节须以3道镀锌铁丝绑扎，绑扎用镀锌铁丝普通为18#和16#，较大直径管壳应采用双股16#及3道镀锌铁丝绑扎。6.1.7镀锌铁皮在安装过程中应紧贴保温层。设备（重要指转动设备）和大型管道（1000mm）保温外护层铝皮须固定于支撑件上，支撑件宜设立在铝皮搭接处；铝皮纵横向搭接长度应少于70mm,必要顺水搭接。压力容器设备在其保温层压实箍紧后，直接安装铝皮外护板，铝皮搭接规定同上，直径300mm）及露天管道环向搭口长度及纵向搭口长度应为：75mm和50mm；所有搭接均必要顺水设立。6.1.8设备及管道保温外护层镀锌铁皮纵、横搭口和环向、轴向搭口均采用凸筋构造。除室外水平管道环向搭口为重叠凸筋构造外，别的均为单凸筋构造；凸筋外口宜留有5mm-8mm长直边。凸筋圆弧直径详细为：序号保温外径凸筋圆弧直接备注1300mm9mm6.1.9 镀锌铁皮固定宜采用412自攻螺钉，室外须采用412抽芯铝铆钉；自攻铆钉和抽芯铝铆钉固定间距为250mm左右。6.1.10管道弯头处镀锌铁皮应依其弯曲长分割成较小片进行拼装。拼装后必要保证环向凹凸筋扣咬紧密，铝皮弯头圆弧过渡自然圆滑，无明显棱角；并于最外弧镀锌铁皮内置镀锌皮窄带,以自攻螺钉或抽芯铝铆钉逐片固定。压力容器半圆形端头处铁皮以端头向圆周制作辐射状西瓜片拼装，拼装后必要保证西瓜片间凹凸筋扣咬紧密，并以自攻螺钉紧固，间距宜200mm,其外表须端正圆滑，不得有较明显凹凸偏心，端头中心应设一美观艺术标志。6.1.11 镀锌波纹板和镀锌铁皮外护板遇设备铭牌、操作标志、控制杆热工仪表和测点等物件均须避让或留孔露出，铁皮让留空隙不得影响运营操作、检查；避让、留孔处应嵌盒罩，不得露见保温层。重要管道焊缝、蠕胀测点等铁皮须做明显标志。6.1.12 室外保温管道吊架处须设锥形铁皮防雨罩。防雨罩安装时顺吊杆套下，与下部保温铝皮交合 ，上部与吊杆咬合处一周须用玻璃胶堵封。6.1.13镀锌波纹板和镀锌铁皮外护板安装后外表必要平整光滑、整体和谐美观，在异形及圆弧、弯头等处应拼接自然、过渡圆滑，不得有明显凹凸。6.2汽轮机保温 6.2.1汽轮机本体保温材料均采用硅酸铝板，高压外缸上半某些，保温厚度230mm，分七层40mm +40mm +30mm +30mm +30mm +30mm +30mm硅酸铝板敷设；高中压外缸下半某些，保温厚度 265mm，分六层40mm+40mm+40mm+40mm+40mm+40mm+25mm硅酸铝板敷设；低压外缸上半某些，保温厚度100mm，分四层25mm +25mm +25mm +25mm硅酸铝板敷设；高中压外缸下半某些，保温厚度 115mm，分四层30mm+30mm+30mm+25mm硅酸铝板敷设；硅酸铝板用M12螺栓和16#不锈钢丝绑扎固定。6.2.2 高压主汽门保温厚度230mm，分七层40mm +40mm +30mm +30mm +30mm +30mm +30mm硅酸铝板敷设，硅酸铝板用16#不锈钢丝绑扎办法固定。连通管，保温厚度100mm，分四层25mm +25mm +25mm +25mm 硅酸铝板敷设，用16#镀锌铁丝捆扎保温主层。6.2.3高压外缸、低压外缸、高压主汽门、连通管主保温层施工完毕后，其上敷设镀锌铁丝网，抹面厚度为15mm。主保温层铺设应做到错缝压缝，错缝距离不不大于150mm，规定板间拼缝严密，主保温层平整，个别有间隙处应用同种材料进行填塞。6.2.4汽缸法兰某些和上、下缸壁某些保温层，阀壳阀盖、连通管、主汽管和汽缸保温层要分别敷设，以利于检修时拆卸，但接缝处要搭接严密。采用低温粘接剂逐级粘接办法进行保温层施工时，保温层不得有开裂和脱落现象。 保温层应紧密附着在设备和管道及阀门上，不得有脱空现象。下汽缸保温应严格敷设，保证保温层牢固性。6.2.5为了机组大修时吊装汽缸上半和拆除中分面螺栓以便，规定在汽缸中分面和法兰螺栓处保温层做成可以拆卸构造，别的不必拆卸，汽缸保温层可拆除某些和不可拆除某些其金属丝网应分开敷设，不得连成一体。6.2.6镀锌铁丝网应紧贴保温层，张拉平整，搭接对的。抹面层应平整光滑，棱角整洁，无铁丝外露。捆扎保温材料铁丝，松紧要适度，不要拧过头，使扎紧铁丝紧贴保温材料，端部拧紧要随手掀入缝内。6.2.7对不合格材料或对质量有也许导致影响材料不得使用7. 工序交接及成品保护7.1 在保温施工前，上道施工作业必要施工完毕，完毕相应验收签证工作，并已办理工程中间交接签证手续。对于施工过程较长安装项目，亦可分段办理。7.2 在交接过程中，须向移送单位阐明本作业过程施工特点，充分考虑交接后成品保护办法，并在施工过程中严格执行。7.3 对于热工仪表测点、管道和取样管道、蒸汽管道等，保温施工过程须注意防止损坏。7.4 易于被油污染部位保温处，应设铁皮隔离层。7.5 管道保温层、外护层，禁止人员踩踏，并在附近挂牌警示。7.6 与安装专业交叉作业中采用隔离遮护办法。7.7 施工过程中、结束后，须采用防止污染办法，如绑扎覆盖塑料膜等。7.8 若在保温施工结束后，其她专业在涉及保温部位进行检测、施工修改，须与我方联系，予以必要施工配合和对成品保护办法执行状况监督。8.安全办法和文明施工规定8.1必要严格执行电建安规和电建安全管理规定。8.2施工迈进行施工技术、质量和安全办法交底。83施工人员必要熟悉作业范畴、作业特点、作业程序及安全详细规定，并经安全考试合格后方可上岗。8.4 参加高空作业人员应事先进行体格检查，合格后方可等高作业。8.5施工人员进入现场必要对的佩戴安全帽，高空作业必要系好安全带，其挂钩应紧扣于身体上方牢固构件上，衣着须灵便，不得穿硬底或带铁掌鞋。8.6 高空作业应佩带工具包，大工具应系保险绳，工具不得随处乱掷放。8.7对易燃、易挥发物品应避免阳光暴晒，存储处禁止烟火。8.8对发生毒性、刺激性、感染性物质场合应保持空气流通或者设立通风装置。8.9 施工现场应备有消防器材。8.10施工现场各通道须经常打扫保持畅通。水平运送一定要注意保温制品不要堆放过高，运送时注意来往车辆，禁止冲刺下坡。施工过程中及时清除垃圾。8.11高空作业周边沟边、孔洞应设固定盖板及围栏，施工人员不得擅自挪动。8.12高空作业各层平台、走道及脚手架上保温材料不得堆放过高、过重，施工用料应随用随吊，用后及时清理。相邻工作人员不可聚于一处脚手板上。8.13高空作业时应划定安全区域，并用安全标志加以区别，以防止她人进入施工危险区。工作完毕时，撤除安全标志。8.14交叉作业时必要装设防护隔离罩棚、安全网或其她隔离办法。8.15脚手架搭设后承载能力要270kg/，使用时实际载荷必要不大于270kg/。搭设好脚手架验收合格、悬挂责任牌后方可使用，使用中应定期检查和维护。8.16脚手板须铺设平稳、绑扎牢固。8.17拧紧绑扎铁丝时，不得用力过猛，防止因铁丝断裂使紧固工具或铁丝弹起伤人。8.18夜晚工作照明光线须充分，避免强烈光线直射工作人员面部；灯具要绑扎牢固。照明线路、设施安装需由电工安装。施工结束后应及时安排电工拆除。8.19保温纸箱为易燃品，每天工作结束后徐及时收回。8.20现场使用电动工具必要戴绝缘手套，电动工具必要有可靠接地保护。现场使用移动电源必要设有漏电保护器。
