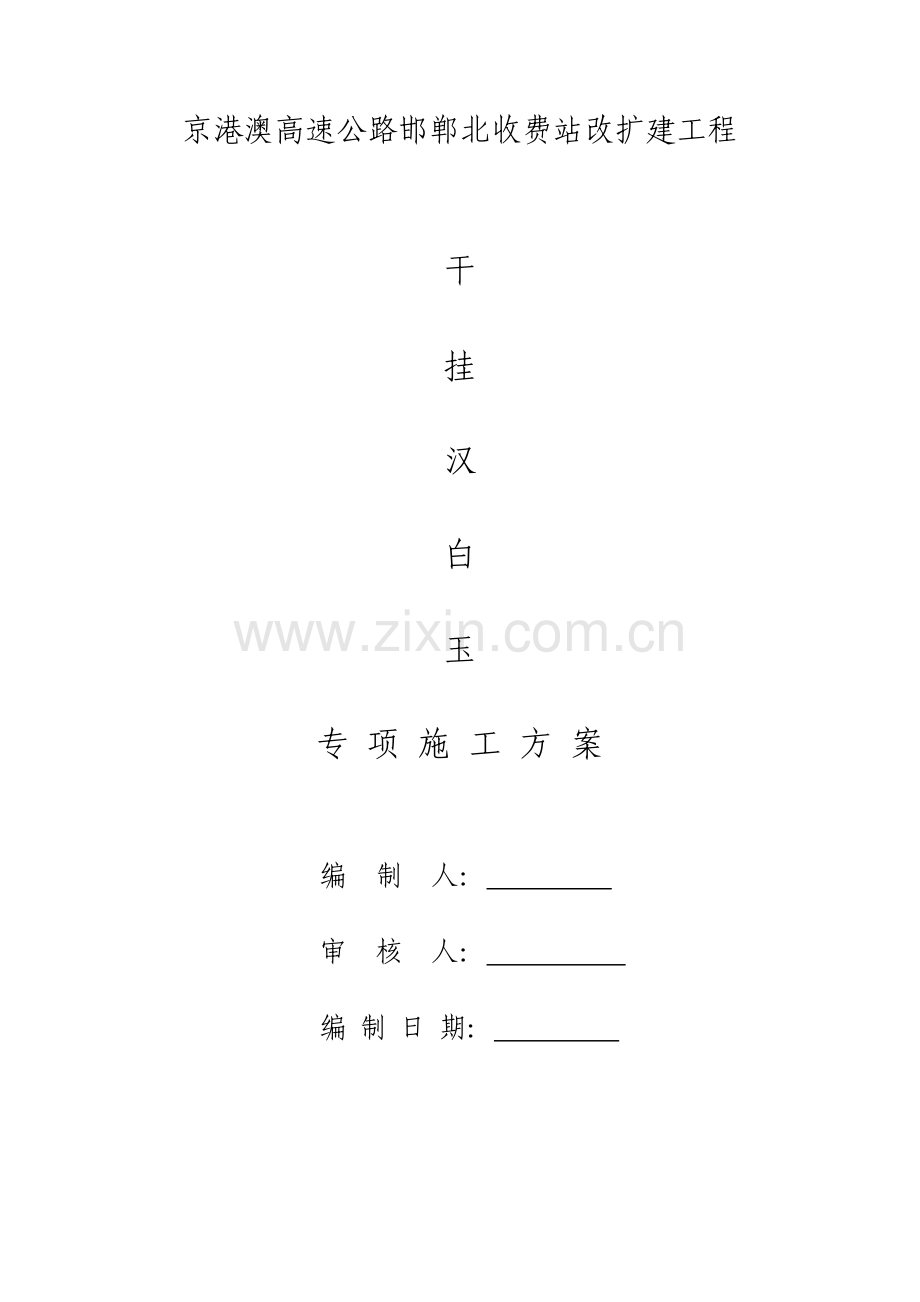

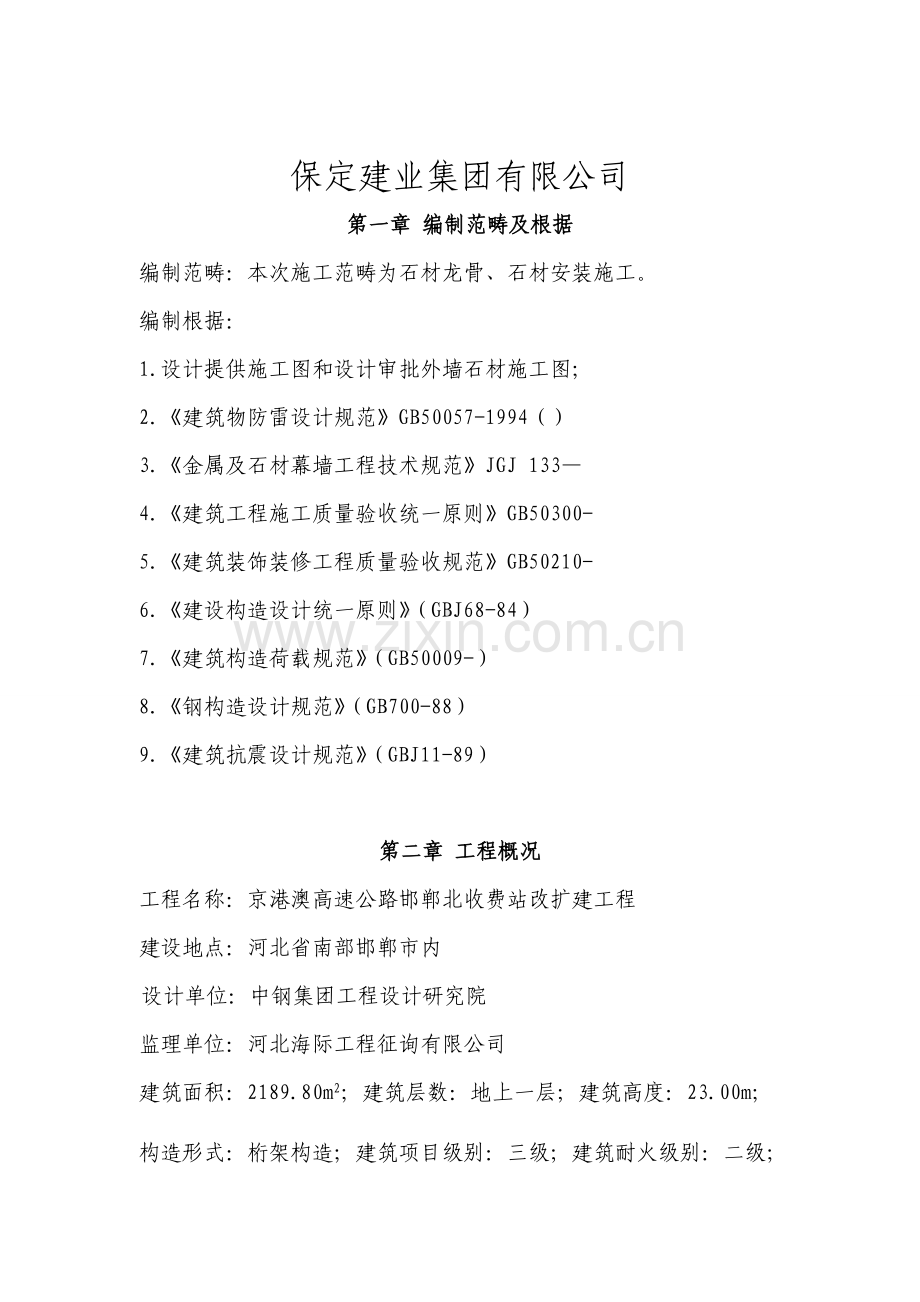

京港澳高速公路邯郸北收费站改扩建工程干挂汉白玉专 项 施 工 方 案 编 制 人： 审 核 人： 编 制 日 期： 保定建业集团有限公司第一章 编制范畴及根据编制范畴：本次施工范畴为石材龙骨、石材安装施工。编制根据：1.设计提供施工图和设计审批外墙石材施工图；2建筑物防雷设计规范GB50057-1994（）3金属及石材幕墙工程技术规范JGJ 1334建筑工程施工质量验收统一原则GB50300-5建筑装饰装修工程质量验收规范GB50210-6建设构造设计统一原则（GBJ68-84）7.建筑构造荷载规范（GB50009-）8钢构造设计规范（GB700-88）9建筑抗震设计规范（GBJ11-89）第二章 工程概况工程名称：京港澳高速公路邯郸北收费站改扩建工程建设地点：河北省南部邯郸市内 设计单位：中钢集团工程设计研究院监理单位：河北海际工程征询有限公司建筑面积：2189.80m2；建筑层数：地上一层；建筑高度：23.00m；构造形式：桁架构造；建筑项目级别：三级；建筑耐火级别：二级；屋面防水级别：三级；抗震设防烈度：七度本项目为外观工程石材幕墙工程石材幕墙施工采用干挂做法，材质为汉白玉，表面做磨光解决，石材采用厚度为20汉白玉石材，石材与石材之间留缝隙5mm。此牌楼外形为方正形，石材分格立面以有关单位承认分格图。第三章 施工条件准备及准备工作第一节 施工条件本工程施工待土建工程完毕后、二次设计图纸审批后方可进行。第二节 材料准备依照图纸规定准备材料进场，材料规定如下：1、 石材：采用厚度为20汉白玉2、 次龙骨：5#角钢3、主龙骨：10#槽钢4、石材干挂件：采用不锈钢挂件5、石材干挂胶：采用大力士云石胶6、石材密封胶：采用硅酮耐侯密封胶7、防锈漆：防锈漆第三节 施工准备一， 施工前准备：1， 组织施工人员按需进入施工现场进行施工前场地勘察及清理场地等前期工作。2， 安排施工用各种机具设备进场，拟定石材及辅料等堆放地点位置，并接通施工用水，用电。3， 筹划主材来源，并组织工厂进行加工，按施工进度筹划有序进入工地。二， 施工技术准备1， 施工技术准备组织贯彻施工人员进行施工图熟悉及交底工作，编制和讨论详细施工方案及办法布置。安排出分段，分期施工筹划目的和办法。2， 测量，放线定位准备依照所提供建筑物测量基准点和水准点使用激光投线仪按图纸规定和现场实际尺寸进行实测，做好标记和记录并将测量成果报关于部门进行确认，同步进行水平线与完毕面进出位置确认。三， 施工劳动力组织准备建立工程现场项目部，在公司内部择优选用，调集精干施工队伍进场，组织技术和安全交底，贯彻技术责任制，并建立健全各项管理制度，办理关于证件，针对本工程需要项目部人员配备如下：施工班组管理人员配备职务姓名职称证书名称工长陈志坚工程师工程师技术员陈国军工程师工程师班组长王成明-工长劳动力配备如下：工种人数工种人数电焊工20测量3石工40普工30重要机具设备： 电焊机、切割机、台钻、电捶、云石机、角磨机、0.5t电动葫芦、手推车、激光投线仪、电闸箱等。第四章 施工布置一， 布置原则1， 本工程将作为我司及项目部重要控制项目，做到“四全三优先”即全力以赴、全方位作业保证，全公司支持，保证安全性，要在人力，物力、财力上优先。2， 施工期间，加大在施工机具，周转材料，劳动力等方面投入，集中力量，突击施工，以求在拟定工期内创出最优成绩。3， 采用先进，合理，合用施工技术办法与方案，加快工程进度，执行“建筑法”各项规定，保证施工目的实现。4， 施工期间，管理人员自始至终坚持在施工第一线，尊重科学，尊重业主、监理。二、排版图纸阐明：1墙面石材分格：依照设计提供建筑图及立面分格图，参照甲方意见，在充分考虑建筑外观效果同步，兼顾施工以便及尽量减少板材规格品种。2石材规格尺寸，因尺寸规格较多详见排版图纸。三、施工工艺施工工艺流程:熟悉图纸 测量放线 安装膨胀螺栓 安装支撑槽钢 安装骨架 质量检查 安装石材 质量检查 打密封胶 清理 综合检查 竣工交付重要项目施工工艺1、 测量放线1） 复查由土建移送基准线。2） 依照土建移送基准线用激光投线仪按图纸规定把地面轴线和标高控制线返到石材幕墙构造墙面上做好标记并弹线，以依照弹好轴线和标高线按照图纸将石材分割线、主龙骨位置线，做好标记和记录。3） 注意事项放线时应结合构造偏差，将偏差分解；并应防止误差积累；放线时应考虑好与其她装饰面接口；应严格安照图纸放线；4）控制重点为基准线；放线完毕后应自检。2、安装膨胀螺栓1）打孔：按照支撑槽钢尺寸做出模型，并依照中心点将要打孔标注在相应位置上。用电锤在标孔处打眼，打孔过程中保证孔径及孔深要符合尺寸。M12孔深为110-120mm、孔径为14。2）控制要点支撑槽钢一定要固定在构造混凝土柱子上3、 石材幕墙骨架安装： 1）安装主龙骨将竖向龙骨设立为主龙骨（10#槽钢），设立在各层梁、柱上。主龙骨间距不不不大于800mm。此外在建筑物阳角转角处均需设立主龙骨。安装时一方面根据立面控制线在梁上弹出位置线，安装主龙骨偏差保证各主龙骨边接面保持在同一平面上2）次龙骨次龙骨（5#角钢）按石材分格水平设立，与主龙骨焊接连接。安装时，要根据标高控制线每楼层内做好分格控制，在运用水平尺辅助控制安装，控制水平，做到左右贯通一致，同步注意进出立面一致。安装完毕后还要检查龙骨上固定孔与否在规定设立位置并进行调校。弧形部位横龙骨（次龙骨）按图纸规定做折线解决，折线龙骨与折线石材相吻合。3）龙骨安装容许偏差：主龙骨：垂直3/层，7/多层，扭曲5/层。次龙骨：间距5，表面平整54）型钢龙骨防锈工作型钢龙骨、严格控制不得漏刷防锈漆。4、石材安装1）石材加工：按照设计院批复图纸和现场实际测量尺寸对图纸相应部位石材进行编号，加工厂应按图纸编号和加工单规定进行加工制作，加工完毕后再场内预排并按图纸编号进行编号。石材表面应采用机械加工，加工表面应用水冲洗或用刷子清理。2）石材安装：为了达到外立面整体效果，规定板材加工精度比较高，要精心挑选板材减少色差，在安装板材前，应依照构造轴线核定石材表面与型钢骨架之间尺寸，在建筑物大角处做出上下生根金属丝垂线，并以此为根据。石材与次龙骨或独立挂件连接是通过不锈钢拖板实现（石材板块不不大于1200mm必要保证每块石材有6个挂件点，不大于1200mm板块每块石材有4个挂点）。拖板通过不锈钢螺栓与次龙骨上长孔来调节石材进出、左右位置，石材高低通过石材与托板加垫片达到。石材侧面加工托板沟槽。沟槽深度在为15，长度110，宽度为7。槽口应打磨45度倒角，槽内应光滑、清洁。因而在石材安装前应先将拖板调节到原则位置，然后按图纸规定编号进行石材安装，再调节平直。按规定灌干挂胶,等干挂胶凝固后进行下一行石材安装。5、打密封胶1）贴密封纸带：密封部位保持清洁和干燥，为了防止硅酮耐侯胶使用时污染饰面同步为使密封胶缝与面材交界线平直，应贴好纸胶带，要注意纸胶带自身平直；2）注胶：施工注胶要均匀、密实、饱满，注胶后应将胶缝用小铲沿注胶方向用力施压，将多余胶刮掉，并将胶缝刮成弧状深度为2为宜，使胶面光滑、流畅；3）清除纸胶带：胶缝修整好后，应及时去掉保护胶带，并注意撕下胶带不得污染板材表面；及时清理粘在施工表面胶痕。6、石材安装施工注意事项：1）安装施工测量应与主体构造测量配合，其误差应及时调节。2）立柱安装标高偏差不应不不大于5，轴线先后偏差不应不不大于3，左右偏差不应不不大于5。3）相邻两根横梁水平标高偏差不应不不大于3。同层标高偏差：当一幅幕墙宽度不大于或等于35M时，不应不不大于6；当一幅幕墙宽度不不大于35M时，不应不不大于8。4）现场焊接点应及时做防锈解决。第五章 质量保证办法1、质量目的我公司承诺：本工程依照国家现行设计、施工及验收规范、质量检查评估原则进行验评，保证工程质量按照中华人民共和国工程施工质量验收规范及地方原则，实现整体工程质量目的。2、质量保证筹划1）、我司详细办法是：严格依照ISO9001质量管理体系程序来管理工程。抓好设计、采购、加工及施工过程质量，各道工序层层把关，把影响质量因素控制在萌芽之中。2）、在采购上，我司对国内外供应商每年进行审核、评估，采购之前选取多家供应商进行比较，最后选定合格供应商后，再进行采购。我司从来注重材料预控工作，每次材料采购将派专人到材料厂家进行监督质量，并跟材料厂商订立保证材料技术、质量及供货周期合同书。3）、在工厂加工上，一方面对材料进行检查，不合格品不得进行加工，加工之前先制定工艺流程卡，确立各加工程序，每道工序必要经自检、专检，不合格品禁止进入下道工序。工厂各种加工机械、器具、量具定期进行检查，保证工厂半成品加工质量。 3、材料采购质量保证办法材料是影响工程质量核心因素之一，为了保证工程质量和进度，保证本工程质量目的可以顺利完毕，我司将紧密环绕公司“质优价廉服务好”采购原则，慎重选取材料供货商。4、半成品加工质量保证办法1）专人负责生产过程质量控制，并对整个生产过程负全责，并负责在制品工序，出厂安排及记录工作。2）车间主任负责各车间生产安排及产品质量控制。3）专业工长负责对生产工序过程控制，组织员工消化加工图，对不合格品负责。成品保护职责：1） 班组设值班人员，执行轮流班守制度，换班时间明确，坚持谁值班谁负责；2） 值班人员职责范畴：所有到场工具和材料，以及安装上墙成品和半成品；3） 值班人员必要严格尽职守，严格按照项目部规定进行值勤和巡逻，配合工地保安、门卫防止材料和产品损失；4） 班组下班之前将未安装完产品集中，并与值班人员进行交接，由值班人员进行清点、核对和看护；5） 制定有关项目不奖惩制度，如因值班人员责任所导致产品损坏和丢失，按责任大小、情节轻重进行解决；6） 协调与其她关于施工单位关系，共同维护成品安全。7） 如其她施工单位在施工过程中损坏已安装完毕并移送后产品，可协同业主、监理，合理追究其关于责任。5、成品保护办法：1） 加工与安装过程中，应特别注意轻拿轻放，不能碰伤、划伤，加工好板材应贴好保护膜和标签；2） 加强半成品、成品保护工作，保持与土建单位联系。防止已安装好幕墙受划伤；3） 质检员与安全员紧密配合，采用办法搞好半成品、成品保护工作4） 在接近已安装好石材幕墙处安装简易隔离栏杆，避免施工人员对石材故意或无意损坏；5） 材料、半成品应按规定堆放，安全可靠，并安排专人保管。第六章 安全生产，文明施工及环保办法安全生产是头等大事，也是工程技术重要构成某些，依照建筑业安全施工特点和本工程状况，施工交叉作业多，施工工期等因素，为此，做好安全工作是工地寻常施工中首位事，务必做到组织贯彻，办法强力，形成一种自上而下群体性自觉性安全行动坚决贯彻贯彻“安全第一，防止为主”安全生产方针和办法，保证本工程安全生产文明施工样板工地实现。1， 安全技术办法建筑施工必要贯彻安全生产工作条例，从施工总体安排到分某些项工程都要有针对性安全技术办法。（1） 使用安全色和安全标志，并执行国标（GB2893-82，GB2894-82）。安全色与安全标志相相应。a把安全色与安全标志视作安全设施一种构成某些，在各项施工中 加以防范和实行。杜绝事故发生，保证安全施工。b施工现场用电安全办法施工用电管理：依照本工程规模和使用规定，对的计算本工程施工生活总用电量。建立健全用电组织管理办法：熟悉，掌握工地上所有线路，设备用电状况全过程。建立用电规章制度，坚持执行用电安全操作规程，岗位责任制和维护检修制度，对用电设备经验合格后操作使用。工地用由专业电工每天巡视检查各部位用电安全状况，加强用电管理，掌握用电知识，搞好用电安全教诲和宣传工作，工地上安全教诲同步，着重对施工用电教诲，对进场职工，特别是外地来新工人更为注重。配备必用电测仪器和安全操作必要防护用品。对专业电工安全用电规定：掌握安全用电基本知识和所有设备性能。操作和检查电气装置和各种保护设施完好率，禁止设备带“病”运转。对变电器或变电所要有专方制度，值班制度和节假日值班制度。对移动用电设备迁移后电源要有安全解决。2， 文明施工办法为适应改革开放进一步进一步需要，创公司信誉，树立安全，文明和卫生原则化工地。实行办法如下： 工地文明施工管理应接受监理单位和建设单位监督检查。施工现场必要设立围栏，工作区与生活区别离，其用料牢固，简洁等达到规定规定。近临建筑外墙外架人行道处，设水平安全防护网或安全棚，必要时视需要实行封闭施工，保证施工人员和行人安全。
