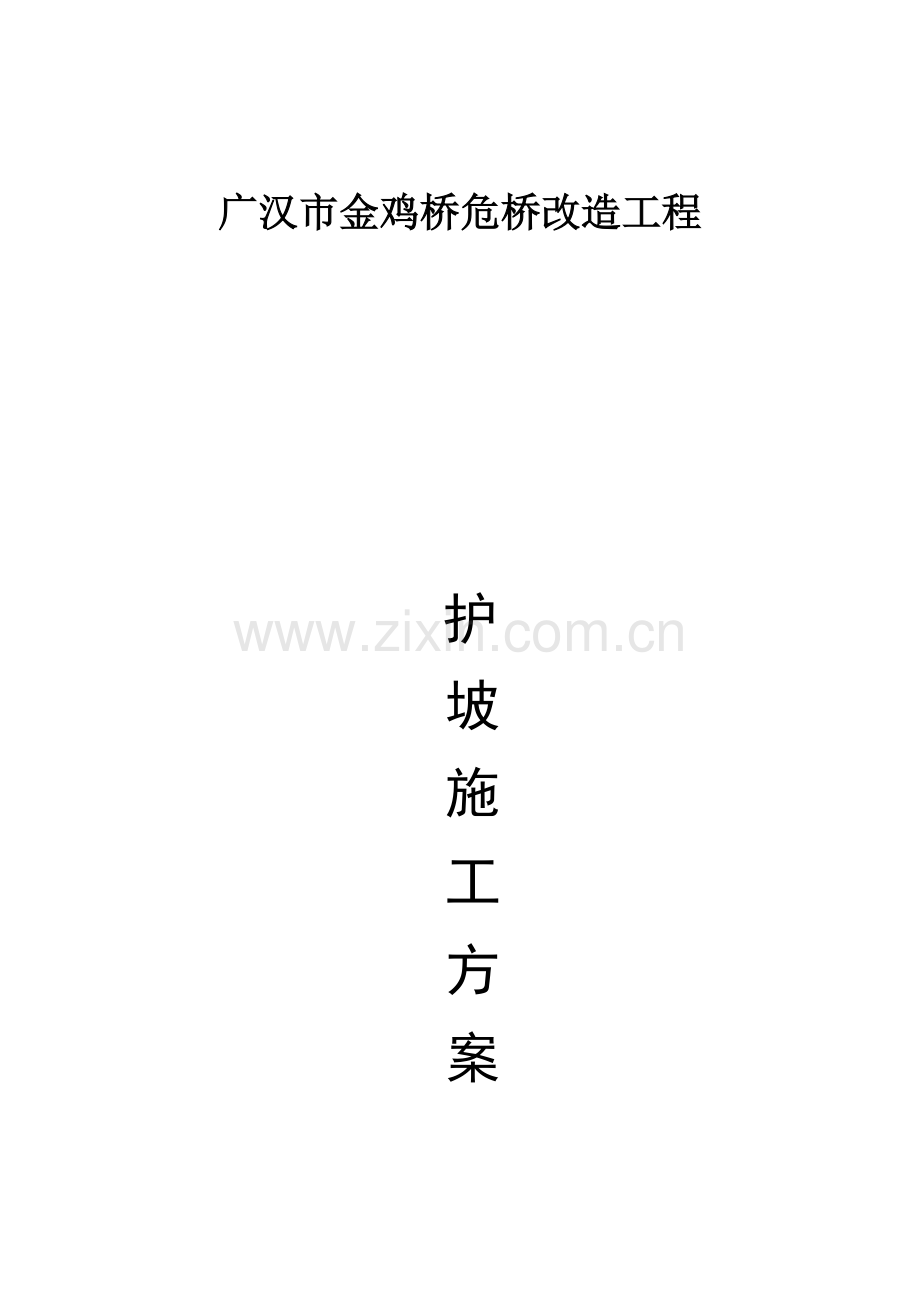

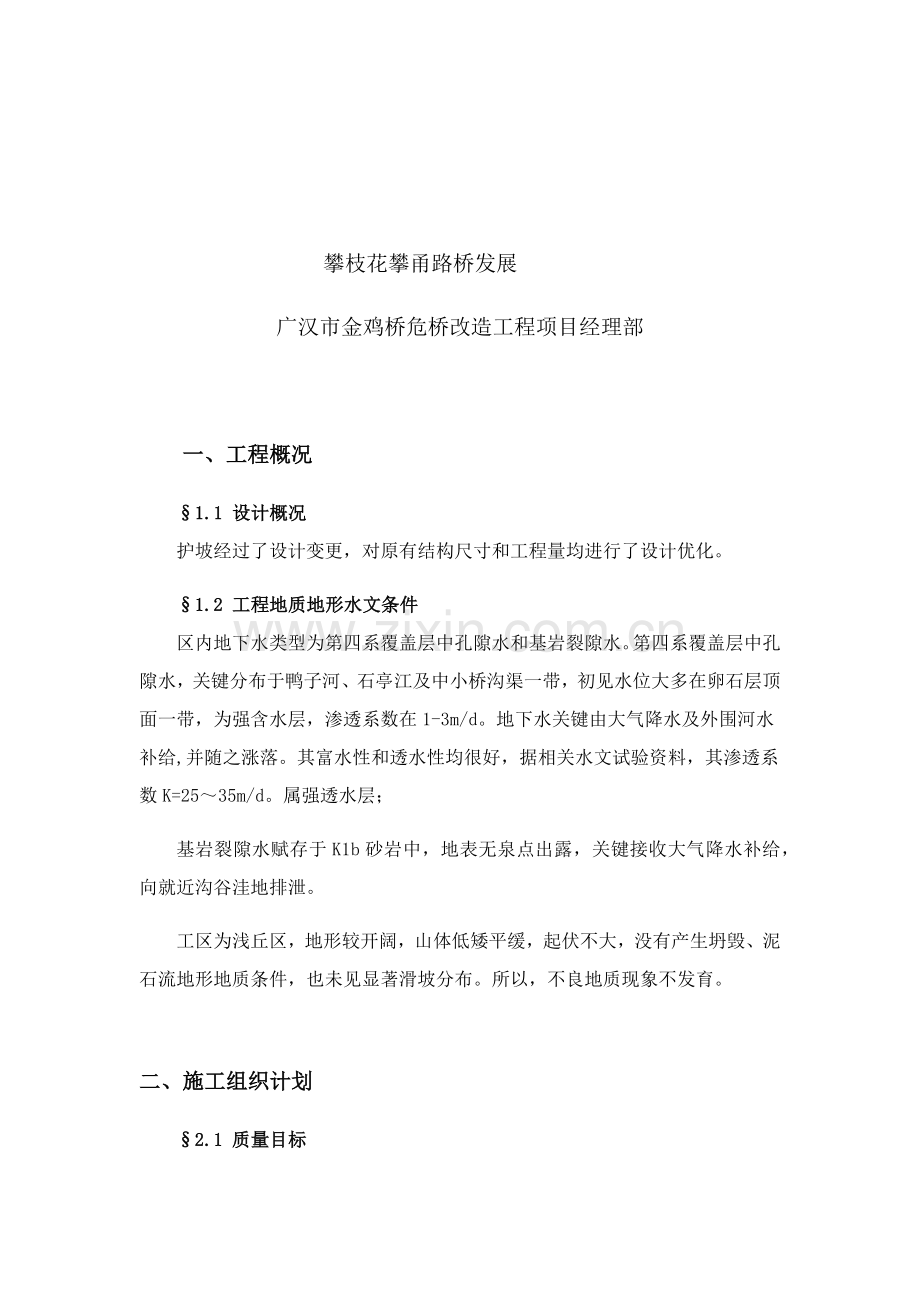

广汉市金鸡桥危桥改造工程 护 坡 施 工 方 案 攀枝花攀甬路桥发展广汉市金鸡桥危桥改造工程项目经理部一、工程概况1.1 设计概况护坡经过了设计变更，对原有结构尺寸和工程量均进行了设计优化。1.2 工程地质地形水文条件区内地下水类型为第四系覆盖层中孔隙水和基岩裂隙水。第四系覆盖层中孔隙水，关键分布于鸭子河、石亭江及中小桥沟渠一带，初见水位大多在卵石层顶面一带，为强含水层，渗透系数在1-3m/d。地下水关键由大气降水及外围河水补给,并随之涨落。其富水性和透水性均很好，据相关水文试验资料，其渗透系数K=2535m/d。属强透水层；基岩裂隙水赋存于K1b砂岩中，地表无泉点出露，关键接收大气降水补给，向就近沟谷洼地排泄。工区为浅丘区，地形较开阔，山体低矮平缓，起伏不大，没有产生坍毁、泥石流地形地质条件，也未见显著滑坡分布。所以，不良地质现象不发育。二、施工组织计划2.1 质量目标、按交通部现行工程质量验收标准实施。全部工程达成国家和交通部现行质量验收标准和设计要求，一次验收合格率达成100%。、桥台护坡质量做到坡型圆润，浆砌勾缝外形美观，百分之百合格。、分项工程合格率100，项目完工验收综合评分90分以上。、护坡施工杜绝发生质量事故。、消除质量通病，如砂浆不饱满，色泽不一致等。 2.2 进度目标在总工期范围内，充足调动技术力量和设备，精心组织，精心施工，克服一切困难，确保在计划工期内完成护坡施工。2.3 安全、环境保护及职业健康目标、坚持“安全第一，预防为主”方针，建立健全安全管理组织机构，完善安全生产确保体系。杜绝安全尤其重大、重大、大事故，杜绝死亡事故，预防通常事故发生。消亡一切责任事故，确保人民生命财产不受损害。创建安全生产标准工地；、杜绝重大机械损伤事故和重大财产损失事故；、杜绝重大职业病、急性中毒事故和重大传染病；、轻伤事故和重伤事故发生率在控制范围内；、杜绝环境重大污染事故和资源浪费事件环境保护目标，实施国家环境保护法、水土保持法和地方政府相关要求，在施工过程中严格按国家和地方政府相关要求及设计要求做好环境保护、水保工作，坚持“三同时”(同时设计、同时施工、同时完工)，预防水土流失和空气污染，控制施工噪声，安全环境保护检验评选努力争取第一名。2.4 成本管理目标在施工总承包总价协议范围内完成本标段全部施工任务，砌筑需要石材就进取材，尽可能降低材料浪费，节省成本。2.5 关键施工机械配置1、装载机：1台(ZL50) 2、砂浆搅拌机：1台 3、空压机：2台 (3m3) 4、发电机：1台(100KW)5、风镐：2台 6、手风钻 4台2.6材料起源及施工计划本标段多种关键施工材料均为甲方统一购置，每个月各个分部依据各自施工进度计划估计所需要工程材料，统一上报，由物资部统一采购。护坡施工所用砂、袋装水泥由甲方提供，砌筑预制块由现场预制而成，拌合砂浆用水由桥址处水沟内取用。三、施工方法及工艺3.1 总体施工方案概述本桥护坡采取常规施工工艺施工，经测量放样后先开挖护坡基础，并检验合格，同时对施工所用砂、水泥、块石、水等根据规范要求进行逐项检测，以上检测全部合格后开始进行护坡施工。施工工艺步骤图4.1-1所表示：3.2 关键施工方法、工艺3.2.1准备工作1、 测量放线：由测量工程师依据图纸放出桥台护坡轴线控制桩，做好水准点，拉线确定好护坡坡度，开挖前基础轴线控制桩应延长至基坑外，用木桩加以固定。2、 现场部署：依据现场情况确定施工便道位置及走向，砂石材料等分类堆码场地，机具设备、拌和站摆放位置。便道选择桥台施工便道，材料堆放场地设在护坡坡脚5m以外，并将材料堆放场地硬化，材料堆放下垫上盖， 测放护坡平面位置护坡基础开挖及坡面修整材料进场、检测基坑尺寸标高检测拌合砂浆基础浇筑施工摊铺砂垫层及砂浆码砌预制块砂浆勾缝、灌浆坡率检验 护坡施工工艺步骤图以确保施工材料不受污染。3、 材料试验送检工作：砂、水泥、施工用水等原材料进场后立即取样送检，确定砂浆配合比。4、 施工队伍：选择含有丰富施工经验专业施工人员组建浆砌护坡施工队伍，该队伍施工人员为14人。5、 住房：施工队办公、生活用房就近租用民房处理。3.2.2基础开挖1、 在基础开挖开始之前通知监理工程师，方便检验、测量基础平面位置和现有地面标高。在未完成检验测量及监理工程师同意之前不得开挖。为便于开挖后检验校核，基础轴线控制桩应延长至基坑外加以固定。2、 依据测量组放出开挖线，采取人工开挖清基，并经过监理工程师认可。3、 基础挖方应一直保持良好地排水，在挖方整个施工期间全部不致遭受水危害。3.2.3预制块砌筑施工及质量要求1、 预制块强度等级应符合图纸要求。预制块在使用前应进行强度检测，以确定预制块各项物理力学指标值。预制块砼试件极限抗压强度20Mpa。2、 预制块不得含有影响砂浆正常粘结或有损于外露面外观污泥、油质或其它有害物质。预制块运输、储存和处理，应不使有过量损坏和废料。3、 在已经监理工程师验收过后基坑中放出基础砌体边线，根据设计要求砂浆标号M7.5采取人工砌筑，砂浆拌和采取搅拌机拌和砂浆。4、 在砌筑前每一预制块均应用洁净水洗净并使其根本饱和，垫层亦应洁净并湿润。全部预制块均应座于新拌砂浆之上，在砂浆凝固前，全部缝应满浆，预制块固定就位。垂直缝满浆系先将已砌好预制块侧面抹浆，然后侧压砌置下一相邻预制块；或预制块就位后灌入砂浆， 填满垂直缝时，应用砖刀捣实。5、 假如预制块松动或砌缝开裂，应将预制块提起，将垫层砂浆和砌缝砂浆清扫洁净，然后将预制块重铺砌在新砂浆上。6、 砌筑护坡时预留30cm宽人形通道，修整成台阶状，以利于施工中人员及材料上下。砌筑完成后再将人形通道补砌。7、 在砂浆凝固前应将外露缝勾好，勾缝深度大于20mm。如条件不许可时，应在砂浆未凝固前，将砌缝砂浆刮深大于20mm，为以后勾缝作准备。8、 护坡坡面应平整、坡度正确，皮带缝宽度大于2.5cm。施工过程中经过坡底、坡顶拉线控制坡面平整度和坡度。3.2.3试验抽检在施工过程中根据规范要求对砂、水泥、水随机抽样，砂浆按要求制取2组试压块做试件。3.2.4护坡养护护坡施工完成砂浆初凝后开始洒水养护，安装直径3cm水泵从桥址下水沟中抽水喷洒，依据天气情况调整养护次数，养护连续714天。四、安全文明施工确保控制方法4.1质量确保控制方法项目部成立以项目经理为组长施工组织管理机构，对施工进度、质量、安全进行全方面管理，施工组织管理机构见施工组织、质量管理组织机构图。施工组织、质量管理机构图项目经理项目技术责任人试验工程师质检责任人质检工程师现场技术员、施工员施工作业班组4.2安全、文明施工控制方法1、 对施工安全工作应落实“安全第一，预防为主”方针，严格遵守公路工程施工安全技术规程(JTJ07695)相关要求，制订安全制度和采取安全方法，并负责检验实施情况，切实做到施工安全。对全部进入工地现场施工作业人员进行安全教育，讲授安全知识。2、 人行通道处设置安全警示牌，对存在安全隐患地方采取对应安全防护方法。在施工作业中应采取多种有效防护方法，做好照明、防尘、防水、降温等，保护环境卫生，保障施工人员健康和生产安全。3、 施工现场临时电线线路必需符合施工临时用电安全技术规范(JGJ46-)要求,严禁任意拉线接电。4、 加强宣传活动，统一思想，增强文明施工和加强现场管理自觉性。5、 结合本工程实际情况，在经理部及各责任人中明确分工，落实文明施工现场责任区，制订对应规章制度，确保文明施工现场管理有章可循。6、 合理部署场地，各项临时设施必需符合要求标准，做到场地整齐、道路平顺、排水通畅、标志醒目、生产环境达成标准作业要求。7、 现场工程概况牌、施工组织网络牌、安全纪律牌、安全宣传牌、防火须知牌，事故统计牌和施工总平面图要设置齐全，规格统一，内容完整，位置醒目。8、 施工现场坚持工完料清，不留垃圾杂物，余料备用具集中整齐堆放，立即处理。施工废水严禁乱排乱放。9、 施工中和周围群众处好关系，尽可能避免施工扰民。施工中控制噪音，避免产生噪音污染。10、 做好施工、生活垃圾处理工作，避免污染环境。11、 加强检验监督，从严要求，持之以恒，使文明施工现场管理真正抓出成效。经理部领导及各工程队领导对文明施工现场进行定时和不定时检验，每个月组织一次专题检验,对照评分，严格奖惩，交流经验,查纠不足。
