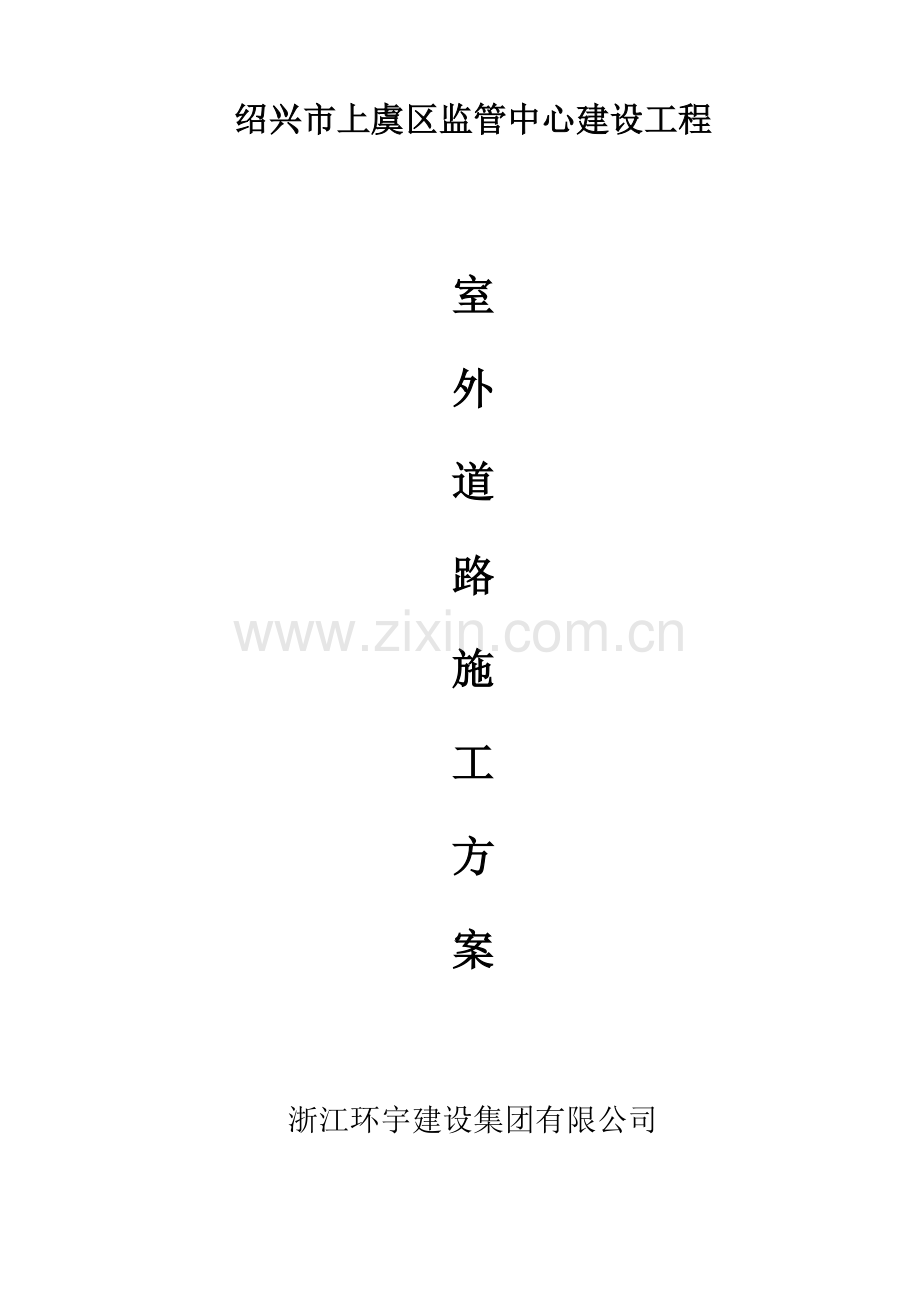

绍兴市上虞区监管中心建设工程

室
外
道
路
施
工
方
案

浙江环宇建设集团有限公司

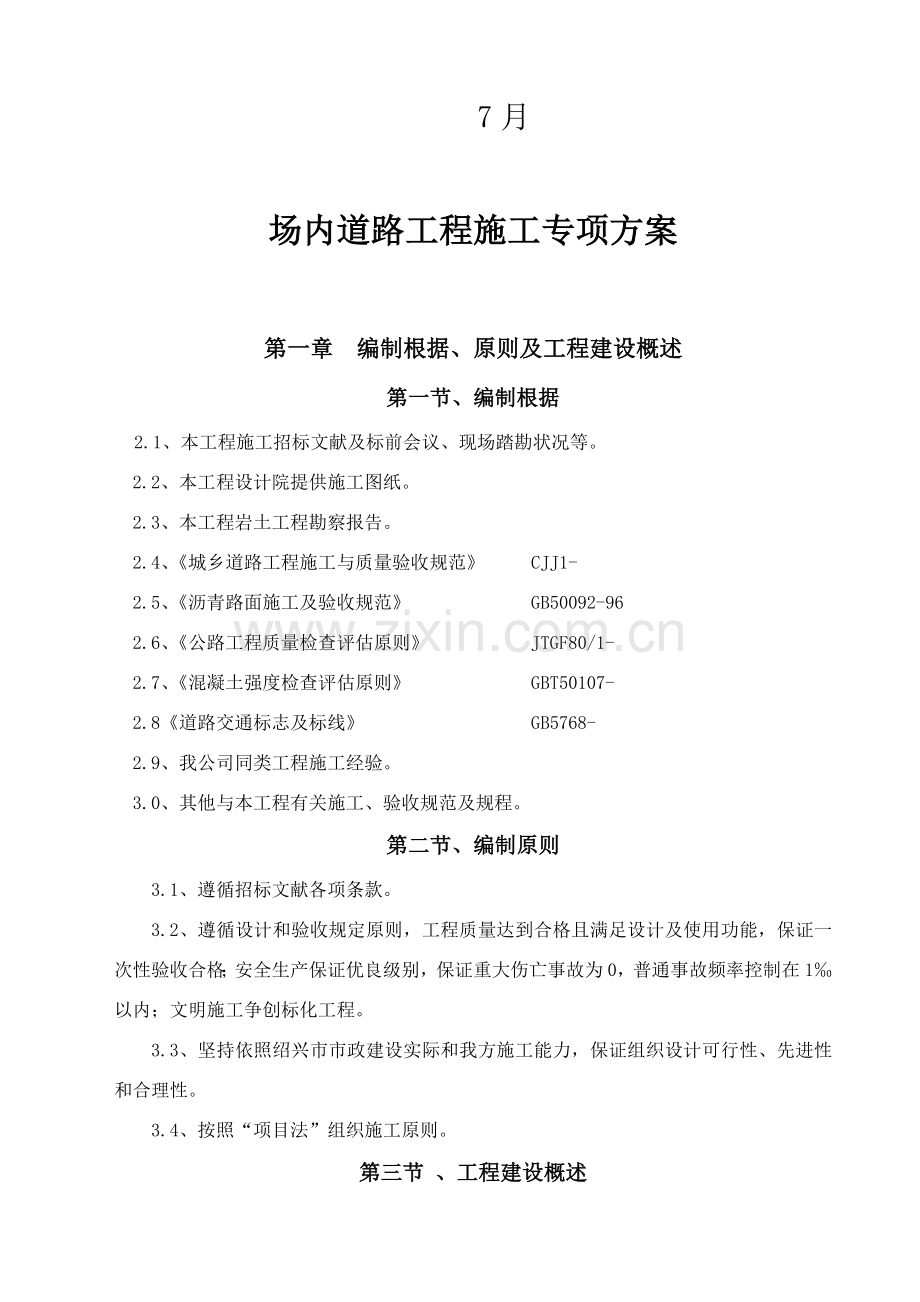

7月

场内道路工程施工专项方案

第一章 编制根据、原则及工程建设概述
第一节、编制根据
2.1、本工程施工招标文献及标前会议、现场踏勘状况等。
2.2、本工程设计院提供施工图纸。
2.3、本工程岩土工程勘察报告。
2.4、《城乡道路工程施工与质量验收规范》 CJJ1-
2.5、《沥青路面施工及验收规范》 GB50092-96
2.6、《公路工程质量检查评估原则》 JTGF80/1-
2.7、《混凝土强度检查评估原则》 GBT50107-
2.8《道路交通标志及标线》 GB5768-
2.9、我公司同类工程施工经验。
3.0、其他与本工程有关施工、验收规范及规程。
第二节、编制原则
3.1、遵循招标文献各项条款。
3.2、遵循设计和验收规定原则，工程质量达到合格且满足设计及使用功能，保证一次性验收合格；安全生产保证优良级别，保证重大伤亡事故为0，普通事故频率控制在1‰以内；文明施工争创标化工程。
3.3、坚持依照绍兴市市政建设实际和我方施工能力，保证组织设计可行性、先进性和合理性。
3.4、按照“项目法”组织施工原则。
第三节 、工程建设概述
工程名称：上虞区监管中心建设工程
建设地点： 位于上虞区上浦镇龙池岭
建设单位：绍兴市公安局（上虞区别局）
代建单位：绍兴市上虞都市建设项目管理有限公司
设计单位：浙江省工业设计研究院
监理单位：浙江德林联合工程有限公司
施工单位：浙江环宇建设集团有限公司
工程质量规定：符合（工程施工质量验收规范）原则。

第二章 工程概况
本工程位于上虞区上浦镇龙池岭，总用地120449，总建筑面积为59072.34㎡。本工程分为场内道路工程、排水工程及附属工程。
道路工程概况：
上虞区监管中心建设工程场内道路工程：
1、场内道路宽度6米、5米、4米及8米。
2、道路路面构造层布置：
4cm AC-13C型细粒式沥青砼 PC-3乳化沥青粘层，用量0.3-0.6L/㎡ + 6CM AC-20C型中粒式沥青砼 +PC—2乳化沥青（透层）用量0.7-1.5L/㎡+15cm C20砼垫层.

第三章、道路工程施工技术方案
1、施工顺序安排：
施工准备工作—施工测量放样—土路基—路床碾压—C20砼垫层—平侧石—沥青。在完毕施工施工范畴内所有雨水管道、污水管道等工程量后；结合配套管线施工时间。施工完毕施工范畴内路基、基层、面层。各工作面将精心组织，合理安排，按照平行交叉、流水施工原则进行施工。
施工流程附图：（见最后页）
2、清表
本道路工程为新建道路，局部为挖方路段，局部为填方路段。施工时需先清理施工范畴内建筑垃圾。
3、土路基施工
土路基施工时应与施工排水管道和各配套管线分段交叉进行。土路基施工办法：
1）、选取最佳含水量时进行压实，方能达到预定效果。咱们将对现场土体进行分析，对的掌握土壤含水量详细状况，以采用必要办法。
2）、依照土体质量、含水量，选取有效率层厚，采用有效压实机械，进行合理压实遍数，以达到最经济有效压实办法。
普通振动压路机要比光轮静碾压路机压实有效深度大，故选取机械应作充分考虑。
碾压时，横向接头轮迹有一某些重叠，应做到无漏压、无死角和保证碾压均匀。碾压开始宜用慢速，随着土层逐渐密实，速度逐渐提高。开始时土体较疏松，强度低，故宜先轻压，随着土体密度增长，再逐渐提高压强。因此，初压土料时，应力求机械车辆均匀分布行驶在整个路堤宽度内，以便填土得到均匀预压。碾压时，在直线路段应先压边沿，后压中间。
路基施工时应做好排水工作，施工时尽量避开雨季和雨天，路基填筑时依照土透水性能将表面筑成2％－4％横坡，并注意纵向排水，经常平整现场，清理散落土，以利地面排水，在路基一侧或两侧设立排水沟、集水坑，积水用水泵抽至埋设暂时排水管道内，以防土体受水浸泡影响工程质量。如局部地段浮现弹簧，拟换填或用石灰桩解决。
3）、路基压实规定：填方路基下0~80cm范畴内压密度不不大于90%，80cm以上范畴内压密度不不大于87%；挖方路基下0~30cm范畴内压密度不不大于90%，均按重型击实原则。
4、150厚C20混凝土垫层
（1）基层解决：把马路上垃圾扫帚扫净，挖机平整。
　　（2）在马路两边立模，用短钢筋在模板两边打桩固定。
（3）找标高弹水平控制线：依照墙上+50cm水平标高线，往下量测出垫层标高，在模板两侧弹墨线。
　　（4）设混凝土：混凝土垫层厚度不应不大于15cm。为了控制垫层平整度，首层地面可在填土中打入小木桩（30mm×30mm×200mm），拉水平标高线在木桩上做垫层上平标记（间距2m左右）或在地坪上用细石混凝土做灰饼。
　分区段应结合变形缝位置、不同材料地面面层连接处和设备基本位置等进行划分。
　　（5）振捣：用铁锹铺混凝土，厚度略高于找平地堆，随后用平地板振捣器振捣。厚度超过20cm时，应采用插入式振捣器，其移动距离不不不大于作用半径1¸5倍，做到不漏振，保证混凝土密实。
　　（6）找平：混凝土振捣密实后，以灰饼标高及找平地堆为准检查平整度，高铲掉，凹处补平地。用水平木刮杠刮平，表面再用林抹子搓平。有坡度求地面，应按设计规定坡度做。
　　（7）养护：已浇筑完混凝土垫层，应在12h左右覆盖和浇水，普通养护不得少于7d。
　　（8）冬期施工操作时，环境温度不得低于+5℃如在负温下施工时，所掺防冻剂必要经实验室实验合格后方可使用。氯盐掺量不得不不大于水泥重量3%。

5、沥青砼面层施工

车行道面层：4cmAC-13C细粒式沥青砼+6cmAC-20C中粒式沥青砼+透层沥青；
5.1、施工工艺流程：
验收合格联结层
验收合格平侧石
测 设 高 程 网
卸 料
摊铺沥青混凝土
轻 压
筛 补
接缝（茬）解决
重压碾压结束
放 行 车 辆
沥 青 混 合 料
出厂温度＞130～160oC
检 查 油 温＞130oC
检 查 油 温＞100oC
检查油温＞100～120oC
油 温＞70oC

5.2、施工准备
（1）沥青面层施工前，基层须经监理验收合格，侧平石应施工完毕。
（2）测量放样：对全线路面进行复测，并做好标记，测定路面中心线。
（3）施工准备：碾压机、铁锹、平板振动机、压路机等准备就绪。
5.3、沥青混合料运送
◇沥青混合料应采用较大吨位自卸汽车运送。运送时应防止沥青与车厢板粘结。车厢应清扫干净，车厢侧板和底板可涂一层油水混合液，并不得有余液积聚在车厢底部。
◇从拌和机向运料车上装料时，应防止粗细集料离析，每卸一斗料应挪动一下汽车位置。
◇运料车应采用覆盖蓬布等保温、防雨、防污染办法，夏天运送时间短于0.5h时，也可不加覆盖。
◇运料车运量应比拌和能力或摊铺速度有所富裕，施工过程中摊铺机前方应有运料车在等待卸料。
◇混合料运至摊铺地点温度规定控制在120℃～150℃，已经结成团块或被雨淋湿混合料不得用于铺筑。
5.4、混合料摊铺
◇混合料铺筑前，应确认基层质量符合规定，并通过监理验收。
◇混合料采用机械摊铺。
◇摊铺机在开始受料前应在料斗内涂刷少量防止粘料用柴油。
◇混合料摊铺温度正常施工时不低于110℃～130℃，低温施工不低于120℃～140℃。
◇低温施工时，运料车必要采用覆盖等保温办法，摊铺后紧接着碾 压，缩短碾压长度。
◇混合料松铺系数应依照工程实际，采用与实际施工相似施工机械、施工工艺等通过试铺试压或依照实践经验拟定，普通控制在1.15～1.35之间。摊铺过程中应随时检查摊铺层厚度及路拱、横坡与否符合规定。
◇混合料摊铺应缓慢、均匀、持续不间断。其速度应依照拌和机产量，施工机械配套
状况及摊铺层厚度，宽度等拟定。
6.5、混合料压实及成型
◇压实后沥青混合料应符合压实度及平整度规定。
◇碾压采用合理压路机组合方式，达到最佳碾压成果，组合采用二轮压路机与振动压路机配合。
◇碾压分三阶段进行，先初压，再复压，然后终压成型。压路机应以缓慢而均匀速度碾压。
◇初压应在混合料摊铺较高温度下进行，并不得产生推移、发裂，温度控制在110℃～140℃。压路机采用轻型钢筒式或关闭振动装置压路机从外侧向中心碾压，相邻碾压带应重叠1/3～1/2轮宽，最后碾压路中心某些，压完全幅为一遍。规定碾压2遍。
◇复压应紧接在初压后进行，采用重型压路机碾压不少于4～6遍。
◇终压应紧接在复压后进行，采用双轮钢筒式或关闭振动振动压路机碾压，终压温度不低于70℃，碾压不少于2遍。
◇压路机在碾压过程中有沥青混合料粘轮现象时，可向碾压轮洒少量水或加洗衣粉水，禁止洒柴油，轮胎压路机在持续碾压一段时间轮胎已发热后应停止向轮胎洒水。
◇压路机不得在未碾压成型并冷却路段上转向、调头或突然刹车等。
6.6、沥青路面接缝
◇沥青路面施工缝及构造物两端连接处操作应仔细，接缝应紧密、平顺。
◇纵缝上下层应错开15厘米以上；横缝上下层及相邻两幅接缝应错位1米以上。
6.7、沥青面层施工完毕后，应测其弯沉值，其弯沉值应满足设计规定。
6.8、质量保证办法
（1）沥青混合料采用工厂拌制和运送，但要按设计规定试样，并取样进行实验，以满足设计规定，沥青砼配制和施工要在沥青砼正式施工前做一种实验段，拟定施工工艺、施工机械、施工管理技术规定，为拟定沥青砼顺利施工打下基本。
（2）碾压成型后新铺沥青层上不准料车和工程机械重复行驶，不得停放摊铺机、压路机及其她易漏机油、柴油机械或车辆，不得堆放石子、料块、泥土等其她杂物。
（3）施工遇雨及时告知拌和厂停止拌料，已出厂和已铺好沥青粗粒式混合料应及时快铺快压，抢工铺筑完毕。
7、平侧石施工
1）、平侧石材料均采用花岗岩，由业主及监理承认专业厂家购买，现场进行成品检查，合格后方可使用。尺寸、平整度、偏差不符合设计规定，浮现气孔、露石、脱皮、缺角、少棱等缺陷产品，禁止进入现场。
2）、在水稳基层完毕后，派专职工人开始平侧石安装，安装前要精确放样，定出其安装边线和标高。
3）、平侧石下设3cm厚1:3水泥砂浆。平侧石安砌时砂浆要饱满，侧石安砌应做到线段直顺、曲线圆滑；顶面平整无错牙，勾缝饱满严密，整洁坚实，结合牢固。
4）、侧石间缝宽要一致，可用1mm木条控制，勾缝深度为5mm，接缝灌浆要饱满嵌实，并要及时清理其表面。
5）、因弯道较多，凡曲线半径不大于15m或圆角某些，采用60cm或30cm侧石，进场后，项目部要详细记录各种规格数量。道路交叉口圈弧段实行时要保证线型圆滑、流畅、美观。
6）、依照水稳基层施工进度，合理组织人员。
7）、安装后平侧石在测量复核无误后，即可进行侧石背细石砼浇筑，以固定其位置。
8）、强调线型美观，在安装过程中若目测线型较差，则重新复核。
9）、待砼路面施工完后，路面与侧石间隙可用砂浆灌注。
10）、雨水口处平侧石安放，要与雨水口施工配合，做到安放牢固，位置精确。
8、雨水口施工
按道路设计边线及支管位置，定出雨水口中心线桩使雨水口长边必要重叠道路边线（弯道某些除外）。按雨水口中心线桩，挖槽注意留有足够肥槽，如核对雨水口位置有误差时以支管为准，平行于路边修正位置，并挖至设计深度。槽底要仔细夯实，排水浇注混凝土基本，槽底为松软土时应夯筑3:7灰土基本，然后砌筑井墙。
单蓖雨水口和双蓖雨水口检查井每砌高30cm应将墙外沟槽及时回填夯实，支管与井壁处应满卧砂浆，抹面平整光滑。井砌筑严格按规范规定施工，井底抹出向雨水支管集水泛水坡，铸铁盖板施工时，按设计线型、标高定位放样铺设。

浙江环宇建设集团有限公司
上虞监管中心项目部

道路施工工艺流程框图

施 工 准 备

编制实行性施工方案
N

测 量 放 样

报监理工程师审批
Y

土路基
整平、夯实

C20混凝土垫层混凝土浇捣

人行道、平侧石
铺装

沥青砼面层铺设

资 料 整 理
