停车场综合管理系统综合标准施工专业方案.doc

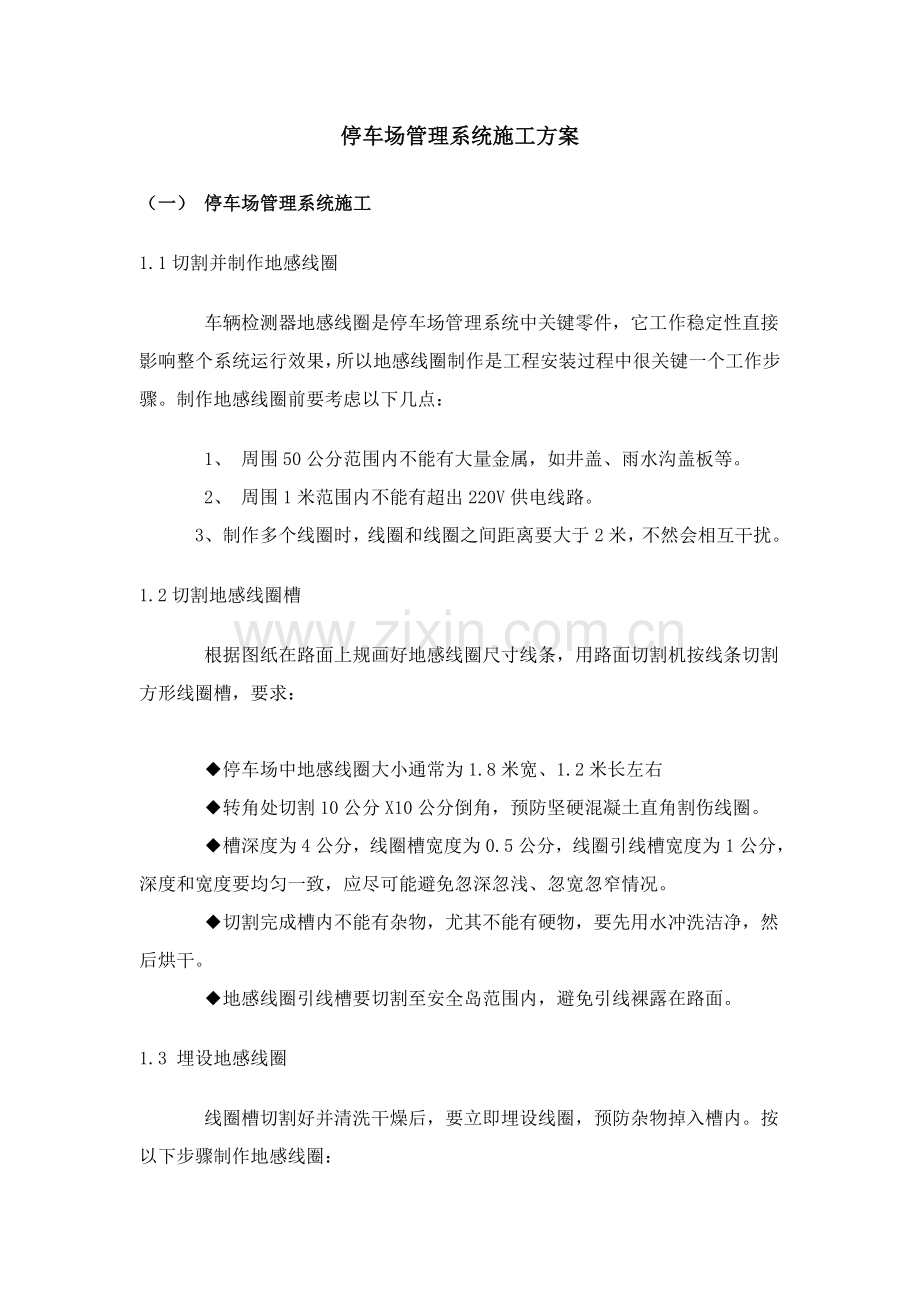

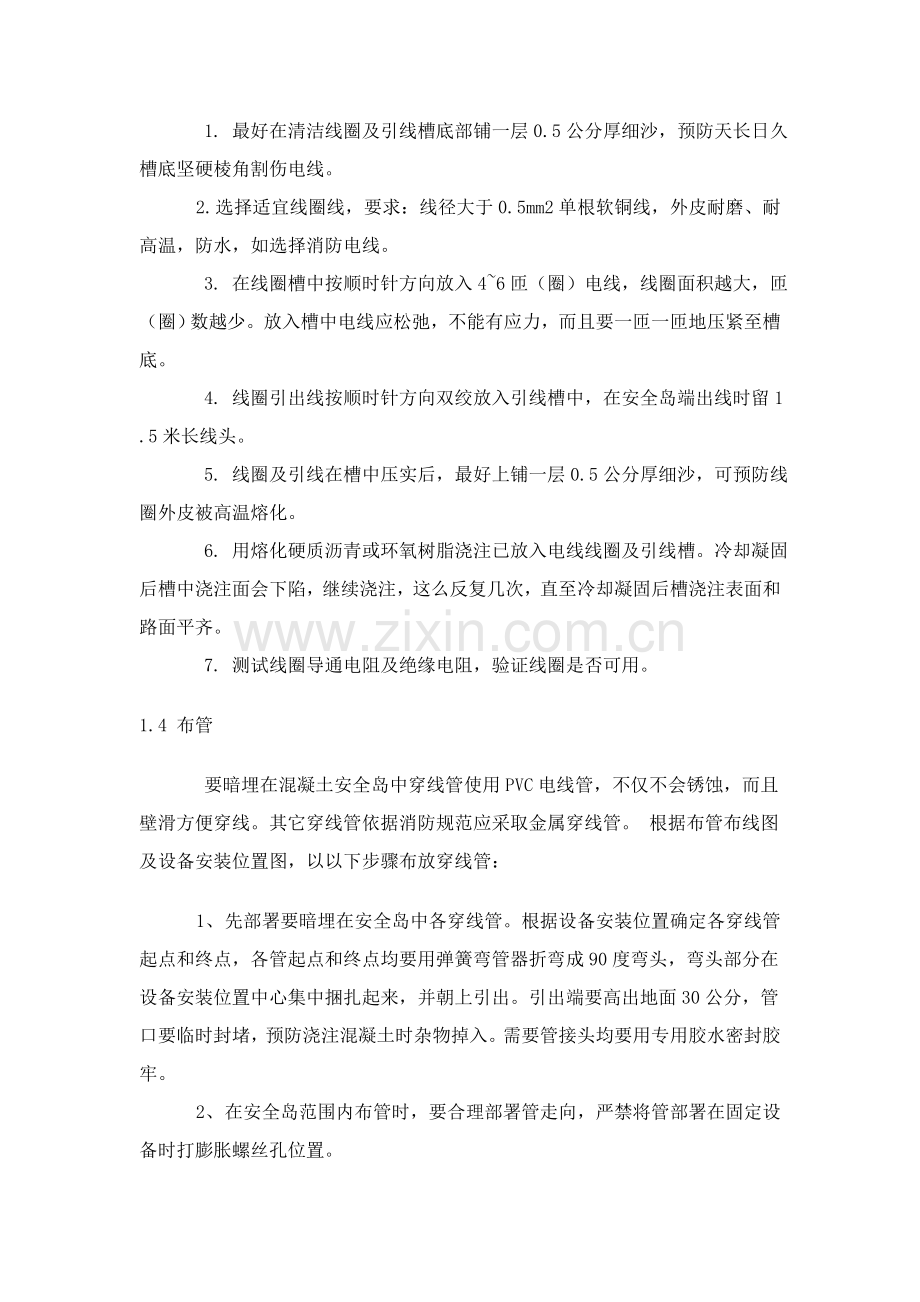

停车场管理系统施工方案（一） 停车场管理系统施工1.1切割并制作地感线圈 车辆检测器地感线圈是停车场管理系统中关键零件，它工作稳定性直接影响整个系统运行效果，所以地感线圈制作是工程安装过程中很关键一个工作步骤。制作地感线圈前要考虑以下几点： 1、 周围50公分范围内不能有大量金属，如井盖、雨水沟盖板等。 2、 周围1米范围内不能有超出220V供电线路。 3、 制作多个线圈时，线圈和线圈之间距离要大于2米，不然会相互干扰。 1.2切割地感线圈槽 根据图纸在路面上规画好地感线圈尺寸线条，用路面切割机按线条切割方形线圈槽，要求： 停车场中地感线圈大小通常为1.8米宽、1.2米长左右 转角处切割10公分X10公分倒角，预防坚硬混凝土直角割伤线圈。 槽深度为4公分，线圈槽宽度为0.5公分，线圈引线槽宽度为1公分，深度和宽度要均匀一致，应尽可能避免忽深忽浅、忽宽忽窄情况。 切割完成槽内不能有杂物，尤其不能有硬物，要先用水冲洗洁净，然后烘干。 地感线圈引线槽要切割至安全岛范围内，避免引线裸露在路面。 1.3 埋设地感线圈 线圈槽切割好并清洗干燥后，要立即埋设线圈，预防杂物掉入槽内。按以下步骤制作地感线圈： 1. 最好在清洁线圈及引线槽底部铺一层0.5公分厚细沙，预防天长日久槽底坚硬棱角割伤电线。 2. 选择适宜线圈线，要求：线径大于0.5mm2单根软铜线，外皮耐磨、耐高温，防水，如选择消防电线。 3. 在线圈槽中按顺时针方向放入46匝（圈）电线，线圈面积越大，匝（圈）数越少。放入槽中电线应松弛，不能有应力，而且要一匝一匝地压紧至槽底。 4. 线圈引出线按顺时针方向双绞放入引线槽中，在安全岛端出线时留1.5米长线头。 5. 线圈及引线在槽中压实后，最好上铺一层0.5公分厚细沙，可预防线圈外皮被高温熔化。 6. 用熔化硬质沥青或环氧树脂浇注已放入电线线圈及引线槽。冷却凝固后槽中浇注面会下陷，继续浇注，这么反复几次，直至冷却凝固后槽浇注表面和路面平齐。 7. 测试线圈导通电阻及绝缘电阻，验证线圈是否可用。 1.4 布管 要暗埋在混凝土安全岛中穿线管使用PVC电线管，不仅不会锈蚀，而且壁滑方便穿线。其它穿线管依据消防规范应采取金属穿线管。 根据布管布线图及设备安装位置图，以以下步骤布放穿线管： 1、 先部署要暗埋在安全岛中各穿线管。根据设备安装位置确定各穿线管起点和终点，各管起点和终点均要用弹簧弯管器折弯成90度弯头，弯头部分在设备安装位置中心集中捆扎起来，并朝上引出。引出端要高出地面30公分，管口要临时封堵，预防浇注混凝土时杂物掉入。需要管接头均要用专用胶水密封胶牢。 2、 在安全岛范围内布管时，要合理部署管走向，严禁将管部署在固定设备时打膨胀螺丝孔位置。 3、 布放入口、出口之间穿线管。确定管起点和终点，布放KBG镀锌金属管，管连接处均设86接线盒。KBG金属管和安全岛引出PVC管对接时，也要使用86接线盒。 1.5制作混凝土安全岛 停车场管理系统安全岛相当于建筑房屋地基，不仅能够承载设备工作时应力（尤其道闸应力可达几百千克），而且能够保护设备和线路，同时规范车辆进出车道，使工程外观更专业。所以安全岛制作会直接影响系统性能。制作安全岛按以下步骤进行： 1、 按图纸规画安全岛形状线条。 2、 假如是在松软泥土地面上建安全岛，须将地面挖深50公分，并用混凝土浇注；假如在混凝土或很厚石头地面建安全岛，须制作间隔10公分密度钢筋网，且钢筋网要深入地面。 3、 用木板沿安全岛形状线条围起一个高10公分框架。 4、 用水泥、石子、沙子百分比为1：1：1混凝土浇注用木板围起安全岛框架，浇注完后找出水平面。最少一个星期后，等候混凝土完全凝固干燥后，用高标号水泥抹平安全岛表面。 5、 在安全岛侧面刷黄黑30公分相间路标漆，等干燥后，安全岛就制作完成了。 1.6 穿线 线路是电气工程基础，线路布放、连接质量好坏直接影响系统设备能否正常工作，和影响设备使用寿命，尤其是带有弱电数字信号传输电气工程对线路质量要求更高，系统工作效果好坏和线路布放是否合理、是否规范直接相关，所以，控制布线质量是电气工程关键工作。我企业按以下步骤进行穿线： 1. 选择合格、经过检测、参数符合国家相关标准深圳“联嘉祥”电线电缆。在穿线之前，电线电缆均要先检测导通电阻和绝缘电阻。 2. 根据图纸在每根线管中穿标定线，穿线要用专用塑料穿线器，不能用铁丝，以免划伤管壁或管中其它电线。 3. 需要接头线，接头要用焊锡焊接并套热缩管，对于电源线，在热缩管外还要裹电工胶带。 4. 穿好线要再次检测导通电阻和绝缘电阻，假如有问题，要立即换线。测试好线要按图纸要求用号码管标识线号。 5. 穿好全部线后，全部出线点线要用扎带扎好，连线带管用塑料带包好，以免雨水进入线管。 1.7 安装设备 根据图纸，将设备放置在安全岛上各自安装位置上。放置设备时应保护下面管线： 1. 根据图纸确定设备位置无误后，用铅笔将设备底座安装孔描画在安装平面上，并标识中心点，然后将设备移开。 2. 用16转头电锤垂直向下打安装孔，孔深为10公分，转出土石要立即清理洁净，且打好孔中应没有杂物。 3. 将国家标准规格12膨胀螺丝压入每个安装孔中，并用螺母固定，要求固定好膨胀螺丝不能随螺母一起转动，且露出螺杆部分应小于4公分。 4. 旋掉膨胀螺丝上螺母并保留好，将设备放入安装位置，要求螺杆均插入底座固定孔。 5. 在每个螺杆上放下一个外径大于20平垫片及一个弹簧垫片，用螺母锁紧。 6. 设备固定好后，用手轻推设备，感觉一下固定牢靠程度。 1.8接线 根据布线图管号线号表确定每根线用途，对照设备接线图将每根线连接到对应接线端子上： 1. 多芯电缆要先在每芯电线上用号码管标识芯号，并统计芯号和颜色对应，这是电缆另一头接线依据。 2. 接线时切勿将导线铜芯直接拧在接线端子上，这么时间长了轻易脱落，且开叉铜芯会降低信号传输质量及造成短路。应该在每根导线端头用专用压线钳压制金属接管，然后将金属接管拧在接线端子上。 3. 接线完成后要根本清理剪下线头等杂物，尤其是裸露铜芯线头，以免通电时造成短路损坏设备。 4. 捆扎整理和接线端子连接引线，信号线和信号线归类，电源线和电源线归类，以免相互干扰。 （二）系统调试 系统调试根据以下步骤进行： 1.1 接线检验 1. AC220V供电及接地接线检验：火线、零线、接地线次序；接触电阻小于0.1欧姆。 2. 通讯接线检验：CAN总线正负极；120欧姆终端电阻；不能分支。 3. 其它接线检验：电脑、打印机等连接线。 1.2 通电 1. 收银管理设备通电：参考设备使用说明书，设备应工作正常、通讯正常。 2. 出口设备通电：参考设备使用说明书，设备应工作正常、通讯正常。 3. 入口设备通电：参考设备使用说明书，设备应工作正常、通讯正常。 1.3 系统设置 1. 收银管理设备设置：设置通讯口、操作员、时间、收费标准、车位数等。 2. 出口设备设置：设置出口控制机地址（163，推荐为2）；设置车辆检测器灵敏度。 3. 入口设备设置：设置入口控制机地址（163，不能和出口控制机相同）；设置车辆检测器灵敏度。 1.4 试运行 1. 入口设备试运行：反复试验入口功效，观察入口设备是否工作正常。 2. 收银管理设备试运行：使用入口试验凭据及数据反复试验收银管理设备，观察收银管理设备是否工作正常。 3. 出口设备试运行：使用入口、收银管理试验凭据及数据反复试验出口设备，观察出口设备是否工作正常。
