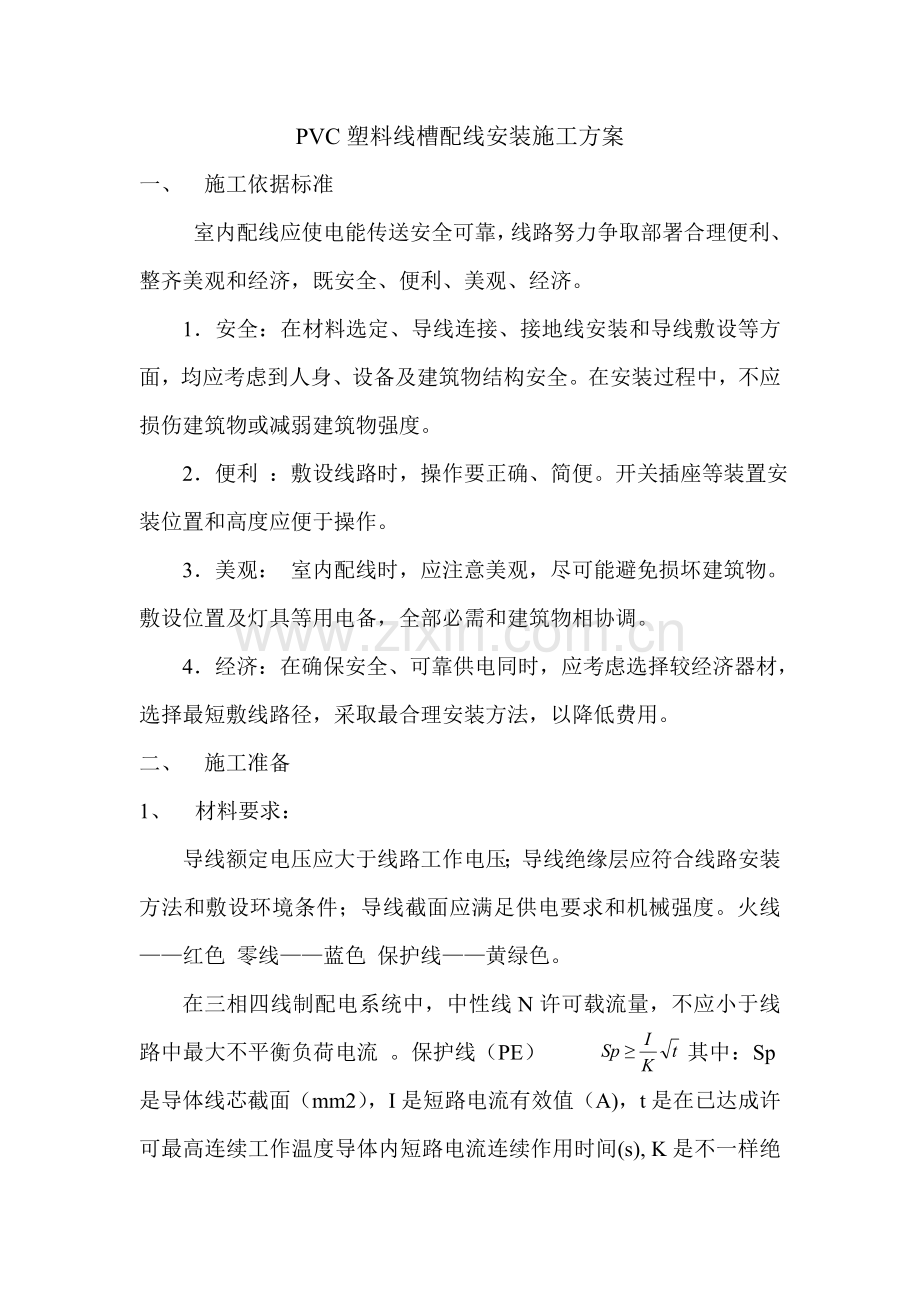

PVC塑料线槽配线安装综合项目施工专项方案.doc

PVC塑料线槽配线安装施工方案
一、 施工依据标准
室内配线应使电能传送安全可靠，线路努力争取部署合理便利、整齐美观和经济，既安全、便利、美观、经济。
1．安全：在材料选定、导线连接、接地线安装和导线敷设等方面，均应考虑到人身、设备及建筑物结构安全。在安装过程中，不应损伤建筑物或减弱建筑物强度。
2．便利 ：敷设线路时，操作要正确、简便。开关插座等装置安装位置和高度应便于操作。
3．美观： 室内配线时，应注意美观，尽可能避免损坏建筑物。敷设位置及灯具等用电备，全部必需和建筑物相协调。
4．经济：在确保安全、可靠供电同时，应考虑选择较经济器材，选择最短敷线路径，采取最合理安装方法，以降低费用。
二、 施工准备
1、 材料要求：
导线额定电压应大于线路工作电压；导线绝缘层应符合线路安装方法和敷设环境条件；导线截面应满足供电要求和机械强度。火线——红色 零线——蓝色 保护线——黄绿色。
在三相四线制配电系统中，中性线N许可载流量，不应小于线路中最大不平衡负荷电流 。保护线（PE） 其中：Sp是导体线芯截面（mm2），I是短路电流有效值（A)，t是在已达成许可最高连续工作温度导体内短路电流连续作用时间(s), K是不一样绝缘计算系数。
查农网运行维护及检修表9-1-4 选择截面积2.5mm²聚氯乙烯绝缘铜芯导线，适适用于室内外电气、动力及照明固定敷设。
配线方法经过查农网运行维护及检修表9-1-4 选择木、塑料槽板配线，它适适用于负荷较小照明工程干燥环境、要求整齐美观场所：塑料槽板适适用于防化学腐蚀和要求绝缘性能好场所。
木槽板和塑料槽板，它们安装方法基础相同，只是塑料槽板使用环境温度不能低于－15°C，但因为现在槽板配线多用于室内线路安装，且塑料槽板相对木槽板造价较低，所以，此次选择塑料槽板。
2、 工具要求
尖嘴钳
斜口钳
虎口钳
剥线钳
螺丝刀
电工刀
验电笔
米尺
3、 施工图纸

元件安装示意图

电路原理图

三、 操作工艺
选择线槽
定位划线
槽板固定
敷设导线
盖板固定
1．选择线槽
依据导线直径及各段线槽中导线数量确定线槽规格(通常以矩形截面长、宽来表示，弧形用宽度表示)。
2．定位划线
依据电路设计施工图要求，先在建筑物上确定并标明照明器具、插座、控制电器、配电板等电气设备位置，并根据图纸上电路走向划出线槽敷设线路。按要求划出钉铁钉位置，尤其要注意标明导线穿墙、穿楼板、起点、转角、分枝、终点等位置及线槽底板固定点，线
槽底板固定点之间直线距离小于500 mm，起始、终端、转角、分支等处固定点间距离小于50 mm。划线时最好用装有颜色粉线袋或长刻度尺。为了使线路安装得整齐、美观，塑料槽板应尽可能沿房屋线脚、横梁、墙角等处敷设，并和用电设备进线口对正，和建筑物线条平行或垂直。
3．槽扳固定
槽板不能埋入或穿过墙壁，也不许直接过楼板，可将槽板固定在预埋件上，如木榫、螺栓、保护管和绕有铁丝木螺丝等。槽板拼接时，依据线路走向不一样能够分为对接、转角拼接、T形拼接和十字拼接等方法。
(1)对接。将对接两块槽板底板或盖板端头锯成45º断口，交错紧密对接，底板线槽必需对正，但注意盖板和底板接口不能重合，应相互错开20 mm以上。
(2)转角拼接。一样把两块槽板底板和盖板端头锯成45º断口，并把转角处线槽之间棱削成弧形，以免割伤导线绝缘层。
(3)T形拼接。在支路槽板端头，两侧各锯掉腰长等于槽板宽度1／2等腰直角三角形，留下夹角为90º接头。干线槽板则在宽度1／2处，锯一个和支路槽板接头配合90º凹角，拼接时在拼接点上把干线底板正对支路线槽棱锯掉、铲平．方便分支导线在槽内能够顺利经过。
(4)十字拼接。用于水平、竖直干线上有上下或左右分支线情况，它相当于上下或左右两个T形拼接。工艺要求和T形拼接相同。
4．敷设导线
槽板安装好后，将导线放进槽板线槽内，叫做敷设导线。在敷设导线时，需要注意：
(1)槽板同一槽内不准嵌入不一样相线和不一样回路两根导线，每个槽内只能配一根导线。
(2)槽扳内导线不应有接头。特殊情况需要有接头和分支，应在接头或分支处装设接线盒，其目标是为了便于检修接头。
(3)导线伸出糟板和灯具、插座、开关等电器连接时，要留出100 mm左右余量，并在这些电器安装位置加垫木台，木台应按槽板宽度和厚度锯出豁口卡在槽板上。假如线头在开关板、配电箱内，则应依据实际所需长度再留出裕量、并在线段上作好标志，方便接线时识别。
5. 导线连接
(1)剖削导线绝缘层时，不能损伤芯线；
(2)导线缠绕方法要正确；
(3)导线缠绕后要平直，整齐和紧密。
(4)截面为10mm²及以下单股导线能够直接和设备、器具端子连接；
(5)截面为2.5mm²及以下多股铜芯导线应先拧紧，搪锡或压接端子后再和设备及器具端子连接；
(6)多股铝芯线和截面积大于2.5mm²多股铜芯导线应焊接或压接接线端子后再和设备及器具端子连接。
6．盖板固定
完成以上工序同时、应用盖板把导线盖上，边敷线边将盖板固定在底板上。固定时多用钉子将盖板钉在底板中棱上。为了不伤及导线，钉子要垂直进入。盖板拼接方法和底板拼接相同。盖板做到了终端，若没有电器和木台，应先将底板端头锯成一斜面，再将盖板封端处锯成斜口，然后将盖板按底板斜面坡度折覆固定，此过程叫做封端处理。
四、塑料线槽配线质量标准
(1)导线芯线最小截面积为：铝芯线大于2.5mm²，铜芯线大于1.5mm²，导线截面积不应大于6mm²。
(2)依据电路施工图要求，在建筑物上确定槽板底板安装位置时，固定点间直线距离不应大于500 mm，起始、终端、转角、分支等处固定点间距离小于30 mm。槽板盖和槽板接口不能在同一个地方，最少相距30 mm，接口要紧密，不留空隙。
(3)安装时，需要把槽板固定在墙壁预埋件上，固定需要铁钉、木螺丝或膨胀螺栓等长度不应小于槽板厚度一倍半。在混凝土建筑物上，预埋固定件有困难时，可采取黏结技术，将槽板底板黏结在混凝土建筑物上，黏结前要将混凝土黏结面洗净、晒干。
(4)开关、插座、灯具等所用木台和槽板连接时．应在木台后面挖一个缺口，然后扣在槽板上，安装槽板盖时注意不要使钉子扎在导线上，以预防钉子带电。塑料槽板盖板和底板衔接应紧密，不得脱槽。
五、应注意质量问题
六、总结
