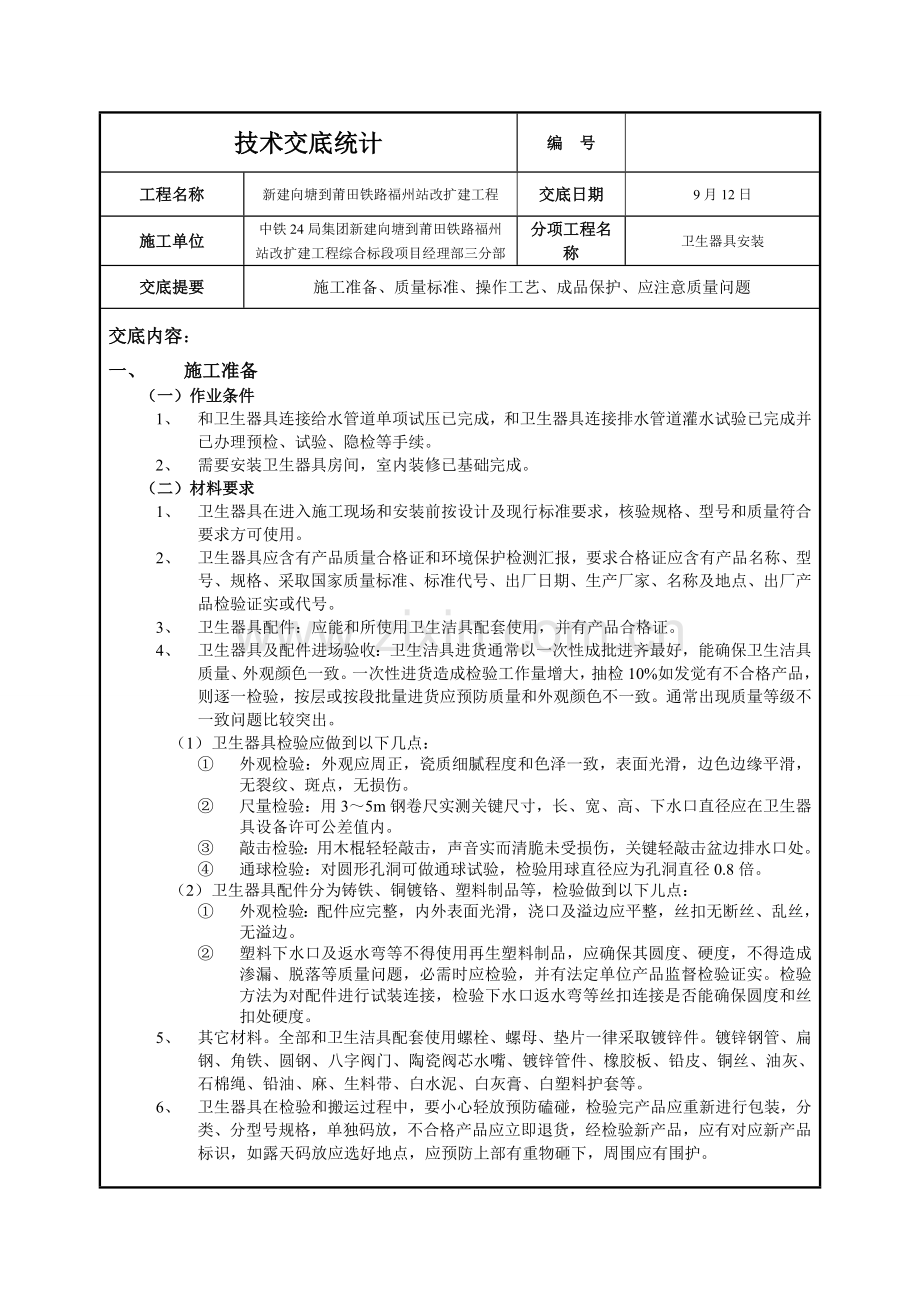

技术交底统计
编　号

工程名称
新建向塘到莆田铁路福州站改扩建工程
交底日期
9月12日
施工单位
中铁24局集团新建向塘到莆田铁路福州站改扩建工程综合标段项目经理部三分部
分项工程名称
卫生器具安装
交底提要
施工准备、质量标准、操作工艺、成品保护、应注意质量问题
交底内容：
一、 施工准备
（一） 作业条件
1、 和卫生器具连接给水管道单项试压已完成，和卫生器具连接排水管道灌水试验已完成并已办理预检、试验、隐检等手续。
2、 需要安装卫生器具房间，室内装修已基础完成。
（二）材料要求
1、 卫生器具在进入施工现场和安装前按设计及现行标准要求，核验规格、型号和质量符合要求方可使用。
2、 卫生器具应含有产品质量合格证和环境保护检测汇报，要求合格证应含有产品名称、型号、规格、采取国家质量标准、标准代号、出厂日期、生产厂家、名称及地点、出厂产品检验证实或代号。
3、 卫生器具配件：应能和所使用卫生洁具配套使用，并有产品合格证。
4、 卫生器具及配件进场验收：卫生洁具进货通常以一次性成批进齐最好，能确保卫生洁具质量、外观颜色一致。一次性进货造成检验工作量增大，抽检10%如发觉有不合格产品，则逐一检验，按层或按段批量进货应预防质量和外观颜色不一致。通常出现质量等级不一致问题比较突出。
（1） 卫生器具检验应做到以下几点：
① 外观检验：外观应周正，瓷质细腻程度和色泽一致，表面光滑，边色边缘平滑，无裂纹、斑点，无损伤。
② 尺量检验：用3～5m钢卷尺实测关键尺寸，长、宽、高、下水口直径应在卫生器具设备许可公差值内。
③ 敲击检验：用木棍轻轻敲击，声音实而清脆未受损伤，关键轻敲击盆边排水口处。
④ 通球检验：对圆形孔洞可做通球试验，检验用球直径应为孔洞直径0.8倍。
（2） 卫生器具配件分为铸铁、铜镀铬、塑料制品等，检验做到以下儿点：
① 外观检验：配件应完整，内外表面光滑，浇口及溢边应平整，丝扣无断丝、乱丝，无溢边。
② 塑料下水口及返水弯等不得使用再生塑料制品，应确保其圆度、硬度，不得造成渗漏、脱落等质量问题，必需时应检验，并有法定单位产品监督检验证实。检验方法为对配件进行试装连接，检验下水口返水弯等丝扣连接是否能确保圆度和丝扣处硬度。
5、 其它材料。全部和卫生洁具配套使用螺栓、螺母、垫片一律采取镀锌件。镀锌钢管、扁钢、角铁、圆钢、八字阀门、陶瓷阀芯水嘴、镀锌管件、橡胶板、铅皮、铜丝、油灰、石棉绳、铅油、麻、生料带、白水泥、白灰膏、白塑料护套等。
6、 卫生器具在检验和搬运过程中，要小心轻放预防磕碰，检验完产品应重新进行包装，分类、分型号规格，单独码放，不合格产品应立即退货，经检验新产品，应有对应新产品标识，如露天码放应选好地点，应预防上部有重物砸下，周围应有围护。

（三） 关键机具
1、 机具：套丝机，砂轮机，砂轮锯，台钻，电锤(带调速)等。
2、 工具：套丝扳、管钳、克丝钳、活扳手、手锯、布剪子、手锤、螺丝刀、胶枪、自制死扳手、叉扳手、錾子、圆锉等。
3、 其它：水平尺、圆规、线坠、盒尺、毛刷、小线、石笔、红蓝铅笔。
二、 质量要求
质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-)要求。
项
序
项 目
许可偏差或许可值
主控项目
1
器具受水口和立管，管道和楼板接合
第7.4.1条
2
连接排水管道接口应严密，其支托架安装
第7.4.2条
一

般

项

目
1
安装许可偏差
横管弯曲度
每1m长
2mm
横管长度≤10m，全长
8mm
横管长度＞10m，全长
10mm
卫生器具排水管口及横支管纵横坐标
单独器具
10mm
成排器具
5mm
卫生器具接口标高
单独器具
±10mm
成排器具
±5mm
2
排水管管径和最小坡度
污水盆（池）
管径50mm
25‰
洗手盆、洗脸盆
管径32～50mm
20‰
大便器
自闭式冲洗阀
管径100mm
12‰

自动冲洗阀
管径40～50mm
20‰
饮水器
管径20～50mm
10‰～20‰
三、 工艺步骤
安装准备→卫生洁具及配件检验→卫生洁具配件预装→定位画线及甩口处理→卫生洁具稳装→卫生洁具外观检验→通水维修→卫生洁具和支架、墙、地缝隙处理→通水试验
四、 操作工艺
（一） 安装准备
1、 依据施工图纸统计出多种卫生洁具所需要加工支托架数量，依据卫生洁具实样和标准图集画出多种支架具体草图，然后依据草图放样制作支架，加工好支架样品应进行卫生洁具试装，没问题后在钢板上用样品支架制作模具成批进行加工。
2、 依据卫生洁具配件实际尺寸加工制作死扳手、叉扳手。
3、 人员安排：依据工艺步骤实施流水作业，或分成若干小组按工艺步骤次序安装。这两种方法全部便于责任到人，便于熟练掌握本项施工技术。
4、 卫生洁具安装前搬运应按层或按系统专员负责集中搬运，搬运至该层某个集中点，搬运数量能满足一天工作量，外包装集中处理，零碎安装搬运轻易造成卫生洁具损坏后找不到责任人。
（二） 卫生洁具及配件检验
卫生洁具及配件在进入施工现场即使已经过进厂检验，不过在保管和搬运过程中，也会造成意外损伤，所以卫生洁具安装前应100%进行检验，应按设计要求核验规格、型号和质量符合要求方可使用。
（三） 卫生洁具配件预装
将卫生洁具清理洁净并对卫生洁具部分配件进行集中预装。脸盆下水口预装；坐便器排出口预装；高低水箱配件预装。
（四） 洗面器安装
1、 脸盆支架通常使用DN15镀锌钢管制作，尾端做好燕尾载墙牢靠，用镀锌螺栓作固定件，固定脸盆不得活动，依据脸盆确定支架长度，按施工图纸确定数量集中预制。镀锌钢管埋入墙内大于120mm，将镀锌管加热30mm左右，至微红时用榔头砸扁形成燕尾，镀锌管前端切割成30°角，再用砂轮机打磨光滑，无毛刺，用8mm钻头距端头25mm处开孔，然后用M6螺母点焊开孔口上，或用5mm钻头开孔，再用M6丝锥攻丝，选择M6×10～15镀锌螺栓固定，前端弯勾勾长依据脸盆孔径大小及深度而定，弯勾长100mm。
2、 脸盆支架安装。支架安装应能满足脸盆安装高度，设计无要求时自地面至器具上边缘800mm，支架在墙上孔洞位置确实定，脸盆甩口中心垂直于墙面，画出垂直线，800mm减去脸盆下沿要放支架距离，自地面量取尺寸画水平线，平分支架宽度，就是支架确定位置，在墙上划出孔洞十字线，十字线应大于孔洞方便在截支架固定时能找到正确位置，在砖墙可采取DN32钢管制成花管，用手锤在墙上砸孔，每砸几下，钢管转动方向同时倒摔管中砖渣，洞深120mm～150mm。混凝土墙能够用电锤开孔或下预埋件。现在预埋方法极少采取，关键原因和土建配合困难，位置不好确定，混凝土浇注过程中埋件轻易位置偏移，全部支架孔洞，开孔以后全部应用清水冲洗洁净，然后用细石混凝土填实二分之一时将钢管砸进孔洞中，钢管应在十字中心，然后用水平尺测量水平和尺量支架间距，然后找平找正填平孔洞，在填料达成强度后进行脸盆安装工作。
支架位置确定另一个方法为比量法，将脸盆配件返水弯上好，将返水弯对准下水日，测量面盆安装高度800mm，在盆沿测量水平依据实际尺寸划孔洞位置，这种方法比较正确，瓷砖墙面应在支架预留处二至三块砖不贴，等支架固定牢靠后在脸盆稳装前进行套割贴瓷砖。
3、 安装前应对脸盆及配件进行检验，关键进行外观检验有没有损伤，盆是否周正、下水口圆度、塑料配件圆度和硬度等，然后将脸盆清洗洁净。
4、 脸盆配件预装：预装部分包含冷热水嘴安装、下水口安装。
脸盆水嘴安装应注意冷热水嘴方向位置，应为左热右冷，成套冷热水嘴通常全部有成品橡胶垫，假如没有橡胶垫应自制橡胶垫和在水嘴根部垫油灰，将橡胶垫垫好，把水嘴插入脸盆给水孔眼下面，套上橡胶圈垫，加上镀锌眼圈带上锁母用自制死扳手将锁母紧至松紧适度。
脸盆下水口安装：
通常整套配件，下水口只有一个橡胶垫，应自制一个橡胶垫放到脸盆底下，下水口应选择有溢水孔眼，假如没有，换货或用直径10mm钻头，交叉开孔，共钻4个孔眼，安装下水口应注意下水口中溢水孔眼要对准脸盆排水口内溢水口眼，将下水口垫上橡胶垫周围抹上少许油灰。插人脸盆排水口孔内，在脸盆底下将垫好油灰胶垫套上，加上眼圈带上根母，再用自制叉扳手将排水口十字筋卡住，而且将溢水孔眼对正，用死扳手将根母拧至松紧适度，然后进行稳装。
5、 脸盆稳装。先清理下水甩口周围卫生，检验甩口封堵情况，将堵头去掉，用手电筒检验甩口管内是否有异物，必需时进行通水检验是否通畅，自检支架安装位置，假如没有问题将脸盆放在支架上测量脸盆安装高度和水平，如有误差能够进行微量调整，直到符合质量要求为止。将支架弯勾，勾紧脸盆，使脸盆背后和墙贴紧，假如脸盆支架接触不紧密，可用铅皮垫一下，重新检验脸盆水平度和标高直到符合质量要求为止，这时能够安装返水弯，塑料返水弯能够在丝扣上抹上少许油灰，缠上细麻丝，或用少许油灰缠上生料带拧紧返水弯，返水弯和排水管甩口处应用油麻密封膏填塞，要求排水管甩口应出地面5～10mm，使用油麻、密封膏封闭，注意密封膏使用太厚在干硬过程中会因收缩出现裂纹，排水塑料管插入排水管甩口内不能低于30mm，而且排水塑料管端部加热用木模将管口扩成喇叭口。稳装后脸盆再进行给水连接管安装，在给水支管上安装八字门用短管或连接软管和冷热水嘴连接，接通水源后或用临时水进行脸盆通水(满水)试验，试验内容：检验脸盆满水后溢水情况，要求通畅，验盆下水配件接口处有没有渗漏，给水管道接口有没有渗漏，排水是否通畅，经自检、互检、专检合格后由专员给脸盆墙面缝隙等处封玻璃胶，(也能够使用白水泥)同时将洗脸盆及周围卫生清理洁净。
（五） 地漏安装
（1） 地漏安装应平整，无渗漏，地漏应安装在地面最低处，其篦子顶面应低于设置处地面5mm。防腐宜采取沥青漆二遍。
（2） 地漏水封深度不得小于50mm，扣碗安装位置正确，铁蓖子做防腐，并开启灵活。
（六） 坐便器安装
1、 检验排水管下水口，周围清理洁净，取下临时堵头，检验管内有没有杂物。
2、 墙面和排水甩口画垂直中心线。
3、 将坐便器出水口对准预留排水甩口放平找正，在座便器两侧固定螺栓眼孔处画好印记后，移开坐便器，将印记做十字线。
4、 在十字线中心剔20mm×60mm孔洞将镀锌螺栓插入孔洞内用水泥栽牢。固定螺栓不能少于M6，水泥使用l：9打口，专用工具打牢，专用工具采取DN15管制作，螺栓固定以后将排水口封堵在墙上画水箱孔位，孔中心距地800mm。便器冲洗水箱固定螺栓大于M10镀锌件，通常采取膨胀螺栓M10，打φ14孔将螺栓先膨胀固定到墙上，然后挂水箱。如水箱孔位和实际有误差，最好将背水箱靠到墙上画孔，要求水箱出水孔和排水甩口垂直，这么水箱和坐便连接冲洗管角尺弯能达成垂直。
5、 水箱及配件安装。要求节水型，而且防虹吸含有北京市法定检测单位证实。水箱配件安装略同于其它配件安装，但要求内部摆放位置合理。泄水管不能影响漂子使用，漂子不能影响翻板使用。
（1） 先安装浮球阀：斜面橡胶垫不得装反，小头向下，假如背箱孔不太圆，能够少许加点油灰，上根母时不能缺乏垫片，方向应使浮球靠边一侧有上下活动间隙，活动时不得紧贴水箱壁，根母拧至松紧适度为宜。
（2） 安装溢水和出水阀：溢水管方向，距离不能影响浮球上下移动，安装完试一下浮球是否影响翻板使用。
（3） 将安装好背水箱挂到墙上，螺栓加橡胶垫，上镀锌平光垫，两条螺栓同时上螺母拧至松紧适度，多出螺栓锯掉，外露螺栓为直径二分之一，然后每条螺栓螺母处上黄油。
6、 坐便器稳装要求预埋螺栓已固定。
（1） 坐便器排水甩口应高出地面10mm，有利油灰密封。
（2） 坐便器排水口必需采取油灰密封，油灰使用应能满足密封用量，座便器其它底边不使用密封油灰，使用白水泥或玻璃胶封边。
（3） 坐便器螺栓应使用镀锌螺栓螺母，不得小于6mm。橡胶垫应大于平光垫，盖母应使用镀络或镀锌件，螺母紧固以后，应立即抹黄油加以保护，交工前验收时将黄油擦去。
（七） 蹲便器安装
①蹲便器排污口和落水管预留口均涂上粘结剂或胶泥，将蹲便器排污口和落水管预留口接驳好，校正蹲便器位置，砌砖固定蹲便器，要预留填碎石缺口。②待粘结剂干后，往蹲便器内试冲水，观察接口是否漏水，然后在蹲便器和地面之间填上碎石土，严禁填入混凝土，用砖封闭缺口，最终在碎石外面批水泥砂浆，贴上瓷砖。
（八） 立式小便器安装
小便器安装要求排水管甩口距墙和间距一定要正确，不然影响小便器安装质量。
立式小便器。将甩口周围清理洁净，检验甩口位置间距是否一致，符合要求后根据甩口找出中心线，在甩口周围抹好油灰，在立式小便器下铺垫水泥白灰膏混和物(百分比1：5)将下水口安装，将立式小便器稳装找平、找正，立式小便器和墙面、地面缝隙嵌入白水泥浆抹平抹光。
五、 应注意质量问题
1、 排水管道甩口不准：造成卫生洁具安装位置不准，配件安装出现问题关键原因是：卫生洁具品种繁多，造型各异，价格差异悬殊，所以安装中心须在定货基础上，参考产品样品或实物，确定安装尺寸。或在设计交底时提出确定卫生洁具安装尺寸，确定排水支管距墙尺寸、卫生洁具甩口位置。
2、 卫生洁具安装不平整、不牢靠：关键原因是支架安装不牢靠、支架和连接件不配套、支托架加工尺寸有误差、卫生洁具变形不规整、卫生洁具稳装后产生缝隙未处理，安装时定位控制线、水平控制线出现问题，对稳装后器具未进行校正而造成不平整。
3、 卫生洁具上、下水连接处漏水：卫生洁具塑料配件，圆度和硬度不够而造成丝扣处渗漏，冲洗管上、下接口密封性差造成渗漏，卫生洁具下水口变形造成使用中渗漏。
4、 地漏集水效果不好，积水地漏安装不平整，安装好地漏篦子应低于该处地面5mm，而且应处于地面坡度最低处。标高水平线出现问题，安装地漏时和地面施工时水平线出现误差。
六、 成品保护
1、 安装后卫生洁具固定螺栓，螺母，应表面抹黄油处理，待验收及交工前再处理洁净。
2、 铜及镀铬零件等安装时应使用扳手或自制专用工具紧固，假如使用管钳，应在零件表面用布进行保护。
3、 安装完洁具应加重保护。
（1） 严禁站在洁具上安装其它设备，不能在洁具上搭脚手板。
（2） 卫生洁具未交工不得使用，以确保洁具表面卫生。
（3） 预防洁具瓷面受损，尤其是高级卫生洁具及浴盆。
（4） 冬季室内不通暖时，全部卫生洁具存水弯，背水箱，坐便器内积水等全部应放净预防冻裂。
4、 全部卫生洁具橡胶堵头，拉链，地漏蓖子，喷头，手轮，转心门扳把等应在交工前安装。
5、 水暖工安装完卫生洁具房间应办理交接手续交和其它工程施工，做到成品保护责任到人。

交底人

审核人

被交底人
