公路城市道路专业毕业设计方案说明指导书.doc

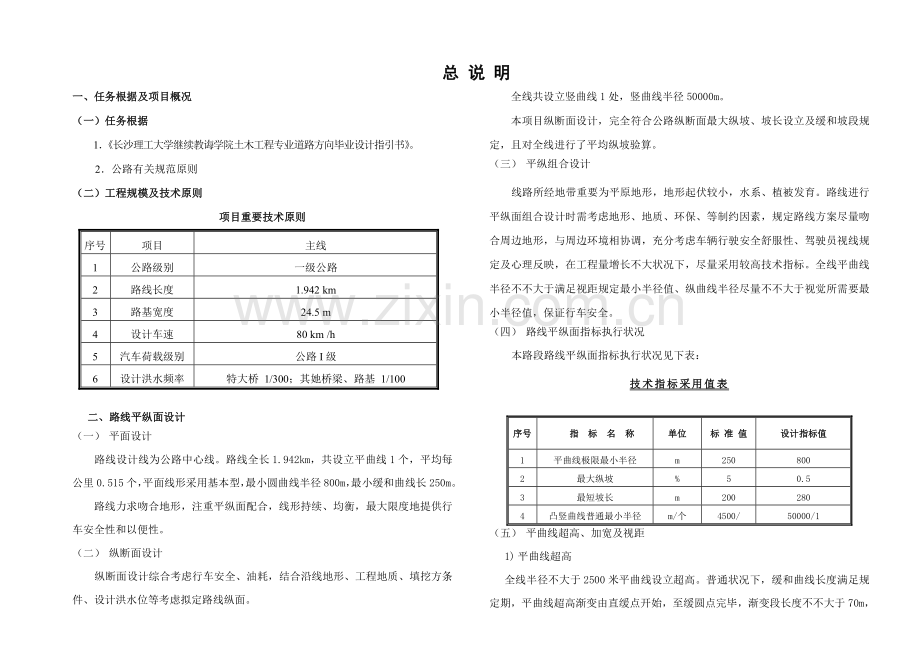

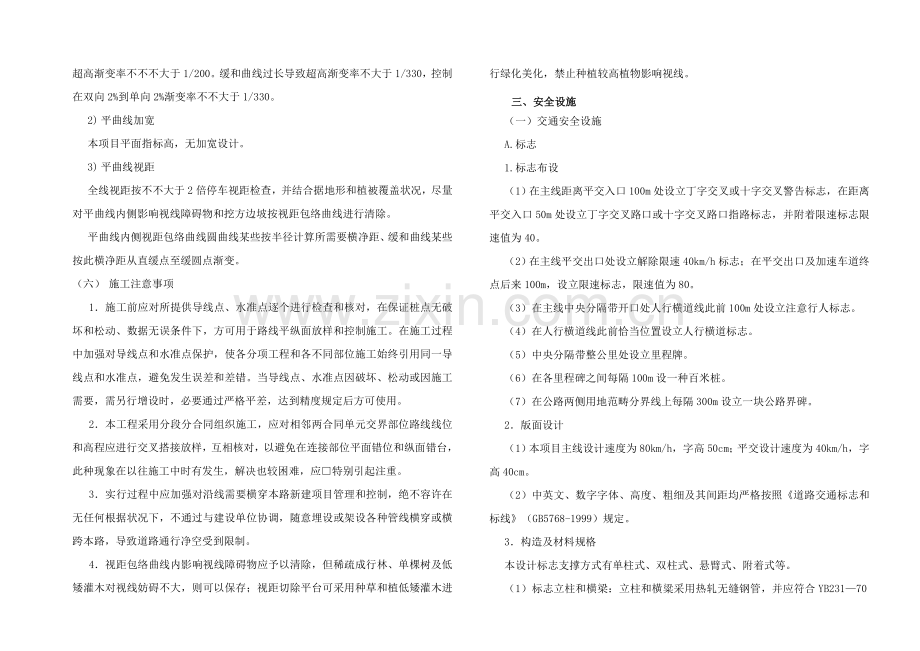

总 说 明一、任务根据及项目概况（一）任务根据1长沙理工大学继续教诲学院土木工程专业道路方向毕业设计指引书。2公路有关规范原则（二）工程规模及技术原则项目重要技术原则序号项目主线1公路级别一级公路2路线长度1.942 km3路基宽度24.5 m4设计车速80 km /h5汽车荷载级别公路I级6设计洪水频率特大桥 1/300；其她桥梁、路基 1/100二、路线平纵面设计（一） 平面设计路线设计线为公路中心线。路线全长1.942km，共设立平曲线1个，平均每公里0.515个，平面线形采用基本型，最小圆曲线半径800m，最小缓和曲线长250m。路线力求吻合地形，注重平纵面配合，线形持续、均衡，最大限度地提供行车安全性和以便性。（二） 纵断面设计纵断面设计综合考虑行车安全、油耗，结合沿线地形、工程地质、填挖方条件、设计洪水位等考虑拟定路线纵面。全线共设立竖曲线1处，竖曲线半径50000m。本项目纵断面设计，完全符合公路纵断面最大纵坡、坡长设立及缓和坡段规定，且对全线进行了平均纵坡验算。（三） 平纵组合设计线路所经地带重要为平原地形，地形起伏较小，水系、植被发育。路线进行平纵面组合设计时需考虑地形、地质、环保、等制约因素，规定路线方案尽量吻合周边地形，与周边环境相协调，充分考虑车辆行驶安全舒服性、驾驶员视线规定及心理反映，在工程量增长不大状况下，尽量采用较高技术指标。全线平曲线半径不不大于满足视距规定最小半径值、纵曲线半径尽量不不大于视觉所需要最小半径值，保证行车安全。（四） 路线平纵面指标执行状况本路段路线平纵面指标执行状况见下表：技术指标采用值表 序号指 标 名 称单位标 准 值设计指标值1平曲线极限最小半径m2508002最大纵坡%50.53最短坡长m2002804凸竖曲线普通最小半径m/个4500/50000/1（五） 平曲线超高、加宽及视距1) 平曲线超高全线半径不大于2500米平曲线设立超高。普通状况下，缓和曲线长度满足规定期，平曲线超高渐变由直缓点开始，至缓圆点完毕，渐变段长度不不大于70m，超高渐变率不不不大于1/200。缓和曲线过长导致超高渐变率不大于1/330，控制在双向2%到单向2%渐变率不不大于1/330。2) 平曲线加宽本项目平面指标高，无加宽设计。3) 平曲线视距全线视距按不不大于2倍停车视距检查，并结合据地形和植被覆盖状况，尽量对平曲线内侧影响视线障碍物和挖方边坡按视距包络曲线进行清除。平曲线内侧视距包络曲线圆曲线某些按半径计算所需要横净距、缓和曲线某些按此横净距从直缓点至缓圆点渐变。（六） 施工注意事项1施工前应对所提供导线点、水准点逐个进行检查和核对，在保证桩点无破坏和松动、数据无误条件下，方可用于路线平纵面放样和控制施工。在施工过程中加强对导线点和水准点保护，使各分项工程和各不同部位施工始终引用同一导线点和水准点，避免发生误差和差错。当导线点、水准点因破坏、松动或因施工需要，需另行增设时，必要通过严格平差，达到精度规定后方可使用。2本工程采用分段分合同组织施工，应对相邻两合同单元交界部位路线线位和高程应进行交叉搭接放样，互相核对，以避免在连接部位平面错位和纵面错台，此种现象在以往施工中时有发生，解决也较困难，应特别引起注重。3实行过程中应加强对沿线需要横穿本路新建项目管理和控制，绝不容许在无任何根据状况下，不通过与建设单位协调，随意埋设或架设各种管线横穿或横跨本路，导致道路通行净空受到限制。4视距包络曲线内影响视线障碍物应予以清除，但稀疏成行林、单棵树及低矮灌木对视线妨碍不大，则可以保存；视距切除平台可采用种草和植低矮灌木进行绿化美化，禁止种植较高植物影响视线。三、安全设施（一）交通安全设施A.标志1.标志布设（1）在主线距离平交入口100m处设立丁字交叉或十字交叉警告标志，在距离平交入口50m处设立丁字交叉路口或十字交叉路口指路标志，并附着限速标志限速值为40。（2）在主线平交出口处设立解除限速40km/h标志；在平交出口及加速车道终点后来100m，设立限速标志，限速值为80。（3）在主线中央分隔带开口处人行横道线此前100m处设立注意行人标志。（4）在人行横道线此前恰当位置设立人行横道标志。（5）中央分隔带整公里处设立里程牌。（6）在各里程碑之间每隔100m设一种百米桩。（7）在公路两侧用地范畴分界线上每隔300m设立一块公路界碑。2版面设计（1）本项目主线设计速度为80km/h，字高50cm；平交设计速度为40km/h，字高40cm。（2）中英文、数字字体、高度、粗细及其间距均严格按照道路交通标志和标线（GB5768-1999）规定。3构造及材料规格本设计标志支撑方式有单柱式、双柱式、悬臂式、附着式等。（1）标志立柱和横梁：立柱和横粱采用热轧无缝钢管，并应符合YB23170和GB816287规定。标志立柱柱帽、横梁帽、抱箍以及其他钢构造件均采用GB2517-81普通构造用热连轧钢板和钢带中钢号为RJ235及以上钢板，并应符合GB70088规定。（2）标志板：采用牌号为2024，T4状态硬铝合金板，并符合GT/T279-1995公路交通标志板技术条件第7.1条技术规定。即：铝合金板化学成分，冷轧板材牌号、规格、力学性能、尺寸及容许偏差应符合GB3190，GB3880，GB3194规定。（3）滑动槽铝：采用LC4铝合金挤压型材，并符合YB170377铝及铝合金挤压型材规定。（4）高强螺栓：高强连接螺栓和高强地脚螺栓(涉及相应螺母、垫圈)，应采用40B或45号钢，并符合GB123176规定。（5）水泥混凝土基本材料：符合现行公路钢筋混凝土及预应力混凝土桥涵设计规范关于规定。（6）钢筋：采用热轧构造钢筋（14及以上为级钢筋），应符合GB149991及现行公路钢筋混凝土及预应力混凝土桥涵设计规范关于规定。（7）反光膜：性能指标应符合部颁公路交通标志板技术条件（JT/T279-1995）第八条中标志面技术条件各款要术。并选用其表3规定二级反光膜。（8）标志构造构件中所有钢铁件(涉及螺母、螺栓等)均进行热浸镀锌解决。4技术规定及施工注意事项（1）交通标志形状、图案、中文、数字字体、颜色应严格按照道路交通标志和标线（GB5768-1999）及设计图纸规定制造。（2）所有钢构件均应先加工制作，后热浸镀锌，禁止镀锌后加工。（3）重要钢构件（如立柱、横梁、法兰盘等）镀锌量为550g/m2，紧固件（如连接螺栓、螺母、垫圈等）镀锌量为350g/m2，热浸镀锌所用锌应为锌镀（GB470-83）中所规定0号或1号锌。（4）单柱式标志标志板内缘到土路肩边沿距离不少于25cm，悬臂式标志板下缘距路面净空高度不得不大于5.5m。（5）钢筋混凝土基本应提前施工，待强度达到设计强度70后方可安装立柱及标志板。（6）标志设立与实际状况有出入时，可在小范畴内调节布设桩号。B.标线1标线布设车行道分界线：白色虚线，线宽15cm，实线长6m，间距9m。车行道边沿线：白色实线，线宽20cm。导流线：即平交渠化标线，白色反光标线，外围线宽20cm，线宽45cm，间隔为100cm，倾斜角为45。画法严格按照现行道路交通标志和标线（GB5768-1999）有关规定执行。减速标线：白色反光虚线。人行横道线：白色实线，线长3m，宽40cm，间距60cm。2标线材料标线采用热熔型反光涂料，车行道分界线、车行道边沿线、人行横道线、厚1.8mm，导向箭头、减速标线、导流线厚4.5mm。涂料中混合总重量2023%玻璃微珠以增长标线夜间反光性。3技术规定及施工注意事项（1）本工程路面标线采用热熔型。热熔型涂料中树脂必要是热塑性，热塑标线材料，必要服合交通标线技术规定:耐久、耐磨耗、耐腐蚀，与路面粘结强；在恶劣气候条件下，具备较好辩认性；具备防滑性能和一定粗度，便于施工，与人无害。（2）本路标线采用路面标线涂料（JT/T280-1995）第4条表1规定第3种2号热熔涂料。其品质应符合第5.2条表3规定，相应下涂剂（底油）应符合第5.3条表4规定，所用玻璃珠品质应符合第5.4条表5规定。（3）划标线路面不得有灰尘、砂土、积水等，彻底清扫干净后才可以进行放样工作，标线放样一定要与道路线形相吻合，在横断上分派合理，线形流畅美观。对不符合规定标线进行修整，去除溢出和垂落涂膜，检查厚度、尺寸、玻璃珠散布状况及划线形状等。要修剔不合规格标线，收集到处散落玻璃珠。 C.护栏1护栏布设（1）路侧安全净区设有车辆不能安全穿越照明灯、摄像机、可变信息标志、交通标志、声屏障、上跨桥梁桥墩或侨台等设施，填土高度不不大于4m路段设立立柱间距为4mA级波形梁护栏。（2）路侧有江、河、湖、海、沼泽、航道等水域，填土高度不不大于8m路段设立立柱间距为2mA级波形梁护栏。（3）主线中央分隔带宽2m，采用立柱间距4mAm级分设型波形梁护栏。（4）路侧波形梁护栏最小设立长度为70m，相邻两段护栏最小间距为100m。2构造型式A级、Am级波形梁护栏由二波波形梁板（310mm85mm4mm）、立柱（140mm4.5mm）和防阻块（196mm178mm200mm4.5mm）等构成。中央分隔带护栏端部和匝道护栏分合流端部均采用圆形端头并加强。3材料规定波形梁、立柱、横隔梁、端头及连接螺栓所用钢材为普通碳素构造钢（Q235），拼接波形梁螺栓采用高强螺栓。所有波形梁护栏冷弯型钢部件均应作防腐解决，普通可采用热浸镀锌解决。其中波形梁、端头梁、横隔梁、立柱、防阻块、托架镀锌量为550g/m2 ，螺栓、螺母、垫圈、锚固件镀锌量为350g/m2。热浸镀锌所用锌应为锌锭(GB470-83)中所规定0号锌或1号锌。4施工注意事项（1）如遇到石质挖方路段或与通信管道、暗沟等构造物冲突时，护栏采用带基本加强型护栏。 （2）立柱放样后，应调查每根立柱位置地基状态。如遇地下通迅管线、泄水管等，或涵洞顶部埋土深度局限性时，应调节某些立柱位置，或变化立柱固定方式。（3）波形梁连接螺栓及拼接螺栓不适当过早拧紧，以便在安装过程中运用波形梁长圆孔及时进行调节，使其形成平顺线形，避免局部凹凸。波形梁顶面应与道路竖曲线相协调，当护栏线形以为比较满意时，方可最后拧紧螺栓。（4）设立于平曲线上路侧波形梁护栏，施工单位应在制作安装前认真核对各设护栏段平曲线半径，在制作安装前对护栏主梁进行对的弯曲预解决。以便施工时能顺利安装，且能保证线形平滑顺直。D.防眩板1布设原则路基路段采用中央分隔带绿篱防眩，桥梁中央分隔带设立防眩板进行防眩。2构造型式防眩板采用PVC材料制作，颜色为绿色。E.轮廓标、里程牌、百米牌1轮廓标1) 布设原则全线布设轮廓标，轮廓标在公路迈进方向左、右侧对称设立，左侧为黄色，右侧为白色。依照不同合用条件，采用柱式轮廓标和附着式轮廓标两种类型，设有波形梁护栏和桥梁护栏路段采用附着式轮廓标，别的路段采用柱式轮廓标。布设间距为20m。2) 材料规定反射器以棱镜子型反射器为反光元件。反射器颜色应符合视觉信号表面色（GB8416-87）逆向反射颜色规定。所有钢构件均应进行热浸镀锌解决，螺栓、螺母、垫圈等连接件镀锌量为350g/m2，别的钢构件镀锌量为550g/m2。所用锌应为锌锭（GB470-83）中所规定0号或1号锌。螺栓、螺母等紧固件在热镀锌后必要清理螺纹。3) 技术规定及施工注意事项（1）附着式轮廓标应与护栏同步施工。（2）应符合公路交通安全设施设计规范（JTG D081）及公路交通安全设施施工技术规范（JTG F71）规定和规定。4) 里程牌、百米牌里程牌设在中央分隔带整公里处，标志板为2mm厚铝板，绿底白字，反光膜级别为一级。百米牌为圆形，直径10cm，白底绿字，字高8cm，附设于柱式轮廓标上，或与附着式轮廓标配合使用，反光膜级别为一级。四、路基、路面及排水（一）设计原则1、路基设计依照沿线地形、地质、气象、水文等自然条件及环保规定，因地制宜，采用必要排水防护办法和经济有效病害防治办法，防止各种不利因素对路基导致危害，保证路基有足够强度，稳定性和耐久性，且土基回弹模量达到路面设计规范规定规定。2、公路排水设计依照公路级别，沿线地形、地质、气象、水文等自然条件，全面规划，合理布局，少占农田，并与本地排灌系统及水利设施协调，保证既使路基处在规定干湿状态内，又不破坏本地自然排灌系统。3、路面设计依照使用功能及气候、水文、土质等自然条件。在满足交通量和使用规定前提下，遵循因地制宜，合理选材，以便施工，利于养护，节约投资原则，选取经济合理，安全可靠，有助于机械化施工路面构造方案。（二）路基横断面布置及加宽、超高方案设计本项目采用双向四车道一级公路原则，设计速度80km/h；路基宽24.5m，其中：中间带宽3.0m（中央分隔带宽2.0m，左侧路缘带宽20.5m），车道宽27.5m，硬路肩为22.5m，土路肩为20.75m。路拱横坡行车道采用2%，硬路肩采用2%。土路肩采用4%，路基设计洪水频率为1/100。路基设计高程为中央分隔带边沿路面高程，超高方式采用绕中央分隔带边沿旋转。路基土石方计算已考虑了路面厚度影响，并计入了开挖边沟、排水沟（废方）土石方。（三）路基设计1填方路基 填方边坡坡率:当H8.0m时，采用1：1.5边坡；当H8.0m，上部8m采用1：1.5，下部采用1：1.75。2. 挖方路基挖方路堑边坡型式依照地形、岩土性质、构造发育状况、水文地质条件、边坡高度以及本项目远期都市规划等因素综合拟定。3. 特殊路基设计1、软土地基加固解决沿线软土地基重要分布在老河床、水塘、山间谷地，淤泥普通深度为0.53.0m。依照软土分布深度较浅实际状况，采用清淤回填等办法。2、斜坡路堤路段稳定办法位于地面横坡陡于15地段填方路堤，路堤填筑前应在清除耕植土后开挖宽度不不大于1.02.0m台阶，并设立2%4%反向坡度，以防路基滑动而影响稳定性。填筑必要由下到上分条分幅逐级进行，以达到填筑土与地基土紧密结合。4. 路基压实度原则与压实度阐明路基填料应满足强度及粒径规定，并采用重型原则压实，符合规定压实度。路基填料重要技术规定见下表：路基填料技术规定表 项 目 分 类路面底面如下深度（cm）粒径（cm）最小强度（CBR）重型原则压实度（）填方路基上路床03010896下路床308010596上路堤8015015494下路堤150如下15393零填及路堑路床03010896308010596含腐殖质较多，或带草根土、泥炭、淤泥及含水量偏高土或全风化页岩不能用于填筑路堤。路堤借方填土，采用选定料场且经实验合格后方可做路基填料，高路堤应采用内摩擦角大，水稳定性好填料进行填筑，且须严格控制压实度，保证路堤安全。桥涵台背、挡土墙等构造物填土压实，在比较宽阔部位尽量使用大型压实机械，只有在临近构造物边沿50cm内，才采用小型振动压实机械压实，其压实厚度不应超过10cm。台背填土压实度应达到96%。5. 路基路面排水系统及防护工程设计1) 排水系统设计全线依照地形、排灌水系结合桥涵设立进行路基排水系统综合设计，路基排水设计降雨重现期路面汇水为5年，坡面汇水为。路基排水系统由路堤边沟、路堑边沟、急流槽、超高段纵向排水沟、横向排水管及桥涵排水共同构成,所用材料应满足相应规范规定。路基边沟填方路基均设立M7.5浆砌片石梯形边沟，汇集路面、坡面及地面水，排至天然沟渠或路基范畴以外；挖方及零填段路基均设立M7.5浆砌片石矩形盖板边沟，汇集路面和坡面水，排至路基排水沟，边沟沟底纵坡普通不不大于5，路基边沟持续长度普通不不不大于300米。急流槽当由挖方边沟过渡到填方排水沟排水纵坡不不大于25%时应设立急流槽连接上下水流。急流槽槽身尺寸应按挖方边沟和填方排水沟型式进行渐变过渡。超高路段排水超高路段排水由纵向流水槽、集水井、横向排水管及急流槽构成。超高路段外侧路面汇水经纵向流水槽至集水井，并通过横向排水管排至路基外。对于填方路段横向排水管普通设立在超高外侧。对于半填半挖路段横向排水管普通设立在填方一侧。对于全挖方路段横向排水管应设立在超高路段内侧，并将路堑边沟加深至1.4m深以上，以利于横向排水管将水排至路堑边沟。2) 防护工程设计施工图阶段对初步设计路基防护方案进行了优化，依照沿线地形、地貌、气象、水文、地质等自然条件，结合路基填挖状况以及施工、养护、营运等因素进行综合设计。注重环保，以绿色防护为基调，尽量减少和掩饰人工痕迹，使路容景观协调，并注意新技术、新材料、新工艺应用。本路采用路基防护及支挡工程种类较多，涉及：喷播植草护坡、方格骨架草皮护坡、三维植被网植草护坡、浆砌片石护坡、挡土墙等。上述各种防护型式合用条件简述如下：路基普通填方路基填土较低时，采用路堤喷播植草护坡。土质及强风化岩石挖方挖方段内仅为单级边坡，且H5.0m时，采用路堑喷播植草护坡。当5.0、塑性指数、含水量不适当直接压实土，不得直接作为路堤填料。需要应用时，必要采用技术办法进行解决，经检查满足设计规定后方可使用。d) 种植土可用于植物防护路堤边坡表层。e) 填料强度和粒径，应符合部颁公路路基设计规范JTG D30-规定。在施工过程中，应加强施工地质工作，随时掌握边坡工程地质变化。依照地质实际状况采用相应解决办法。对切方较深，局部岩石破碎，风化较严重路段，因爆破对岩石强度和岩层面粘聚力损失较敏感，应采用合理、可行施工爆破技术，严格控制药量和爆破产生冲击力对岩层破坏作用。路堑边坡开挖后，及时做好坡面防护。设计中采用了大量绿色植被防护，一方面应依照气候区划进行草种选型，草种应具备优良抗逆性，并采用两种以上草种进行混播，另一方面对木纤维、保水剂、粘合剂、肥料、水等材料配合比及厚层基材型号选取均应通过实验段试喷拟定，喷播施工完毕，应进行后期养护及病虫害防治以保证植被防护效果。4软土地基处治前应注意排水。软土地基处治材料选用，宜因地制宜、就地取材。换填砂卵石料必要采用不易风化、水稳性好石料。未尽事宜按照公路路基施工技术规范（JTJ F10-）、部颁公路路基设计规范（JTG D30-）等执行。2) 路面施工规定必要对拟采用材料进行规定基本性能实验，以拟定材料与否符合规范和设计规定。施工单位应参照设计提供材料构成和材料来源按规定进行混合料配合比实验。底基层、基层混合料必要采用厂拌法进行集中拌合。底基层应采用平地机摊铺、整平，有条件时尽量用摊铺机摊铺。基层必要采用摊铺机摊铺。接缝施工： 采用滑模施工时，纵向施工缝拉杆可用摊铺机侧向拉杆装置插入。钢筋混凝土路面纵缝拉杆可由横向钢筋延伸穿过接缝代替。插入侧向拉杆应牢固，不得松动、碰撞或拔出，若发现拉杆松脱或漏插，应在横向相邻路面摊铺前钻孔重新植入；当发现拉杆也许被拔出时，宜进行拉杆握裹力检查。 每天摊铺结束或摊铺中断时间超过30分钟时，应设立横向施工缝，其位置宜与胀缝或缩缝重叠。确有困难不能重叠时，施工缝应采用设螺纹传力杆企口缝形式。横向施工缝应与路中心线垂直。 普通混凝土路面横向缩缝宜等间距布置，不适当采用斜缝。不得不调节板长时，最大板长不适当不不大于6.0m，最小板长不适当不大于板宽。 普通混凝土路面和钢筋混凝土路面胀缝视集料温度膨胀性大小、本地年温差和施工季节综合拟定：高温施工可不设胀缝；常温施工，集料温缩系数和年温差较小时，可不设胀缝；集料温缩系数或年温差较大时，路面两端构造物间距不不大于等于500m时，宜设一道中间胀缝；低温施工，路面两端构造物间距不不大于等于350m时，宜设一道胀缝邻近构造物、平曲线或与其她道路相交处胀缝按公路水泥混凝土路面设计规范JTG D40-规定设立。基层和底基层混合料均应处在或略不大于最佳含水量时进行碾压，其压实度应符合公路工程质量检查评估原则（JTG F80/1-）7.7.2条之规定。混合料拌和运送必要严格按着规范规定进行。未尽事宜按照部颁公路水泥混凝土路面施工技术规范（JTG F30-）、部颁公路水泥混凝土路面设计规范（JTG D40-）规范执行。5. 涵洞设计1) 设计原则涵洞设计原则上不减少原有沟渠功能，尽量不破坏原有水系和排灌网络，满足水利配套和农灌需要。设计流量是在分析区域暴雨洪水强度基本上，依照水文分区经验公式计算得出，并通过对本地居民进行调查并加以综合拟定，当两者不一致时，以水文调查为主，兼顾水文计算成果。沿线涵洞重要设立于路线跨越明显沟槽、通过农田灌溉渠、通过较长低洼或泥沼地带、暴雨时径流易集中档地方，其孔径按设计流量、填土高度、地形地质条件、施工条件等综合拟定。涵洞设计荷载为公路I级。2) 施工注意事项圆管涵a) 管节分原则管节和调节长度用辅助管节，原则管节长2.0m,辅助管节长0.5m。施工时须注意管涵全长与管节配备及端墙位置精确。b) 管节接头构造：节间缝隙用沥青浸过麻絮填塞，外面裹两道满涂热沥青油毛毡。c) 管节在对头拼接时，填塞缝隙麻絮，上半圈应从外往里填塞，下半圈应从里往外填塞。d) 管节预制、运送、存储时，应注意轻放，堆放底面应平整，必要时铺设5-10cm砂垫层，使受力均匀，以免管节开裂。e) 其他未尽事宜参照关于原则及规范执行。六、环保依照中华人民共和国环保法与新理念公路设计指南、公路工程技术原则（JTG B01-），全线环保设计树立“不破坏就是最大保护”设计原则，沿线尽量避开居民区、水田、敏感建筑物等，努力节约环境资源，尊重本地民俗民意。绿化美化原则：1) 中央分隔带：采用种植灌木，以简洁为特色，达到防眩、吸取废气、减少噪音等功能。2) 挖方路段：边坡采用植草防护，即可以美化环境，增长行车舒服度，更可以防止水土流失。在设立截水沟路段，截水沟内侧，密植灌木，遮挡人工痕迹，防止漂流物进入截水沟。3) 填方路段：边坡种植灌木，可以防止水土流失，稳固边坡，美化行车环境。在用地界内侧种植乔木，明确用地界线，防止道路行车对周边环境污染。4) 环境敏感居民区、学校路段，设立声屏障，防止噪音、灯光对路边居民生活导致影响。5) 取、弃土场：采用乔、灌混植办法绿化，防止水土流失。对于路线侵占水塘路段，尽量考虑运用取土场借土开挖兼作还塘用途，以减少环境资源损耗。6) 通过环境绿化，达到防止水土流失，稳固边坡，吸取废气，减少噪音，调节小气候效果。注意事项：1) 灌木，乔木尽量采用本地品种，即保证成活率，节约成本，又与周边环境相协调。2) 施工期间防止施工机械噪声对居民危害，尽量避免晚间施工。砼拌和楼要远离居民区，并设立下风方向，做好生活垃圾及污水解决。
