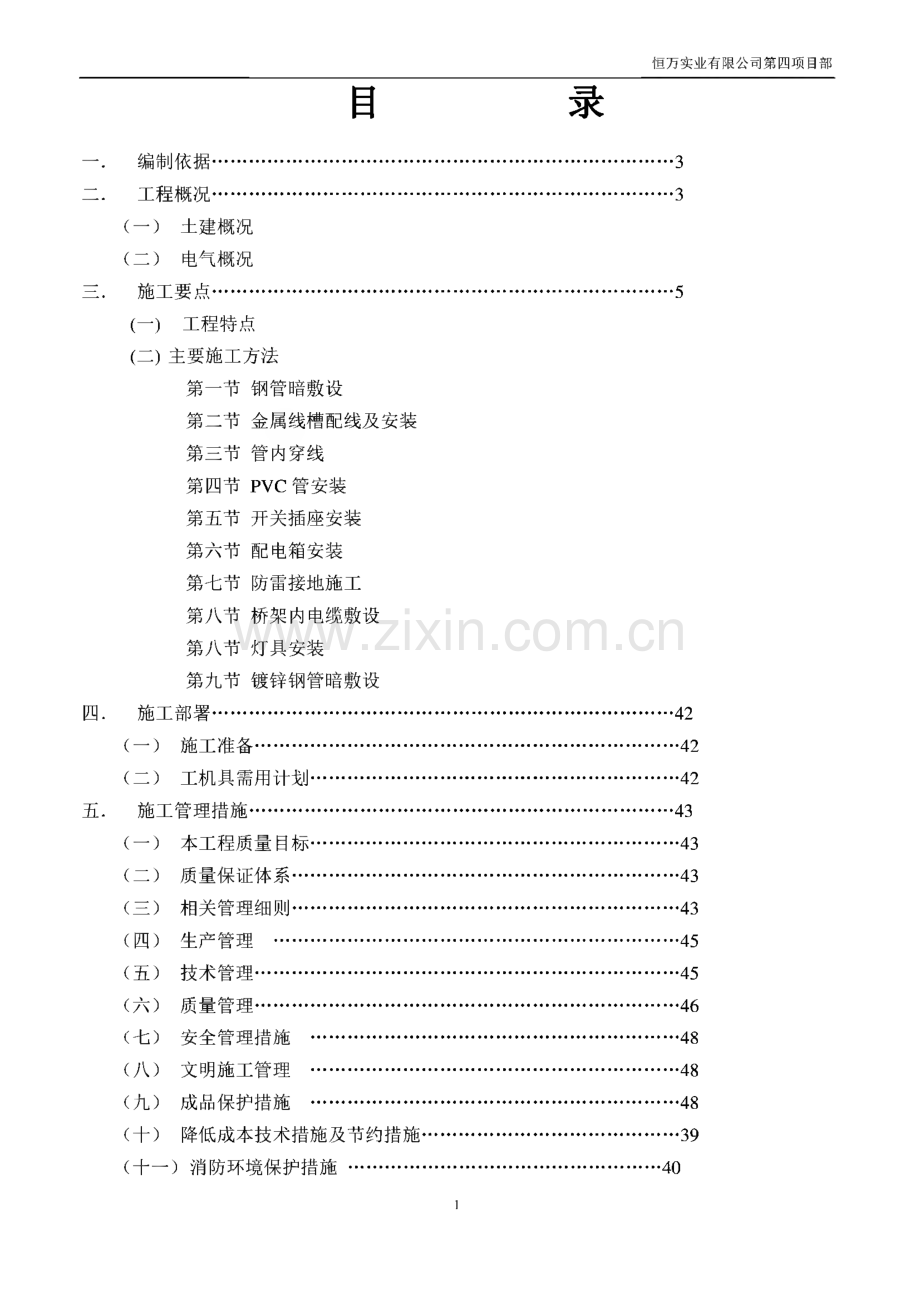

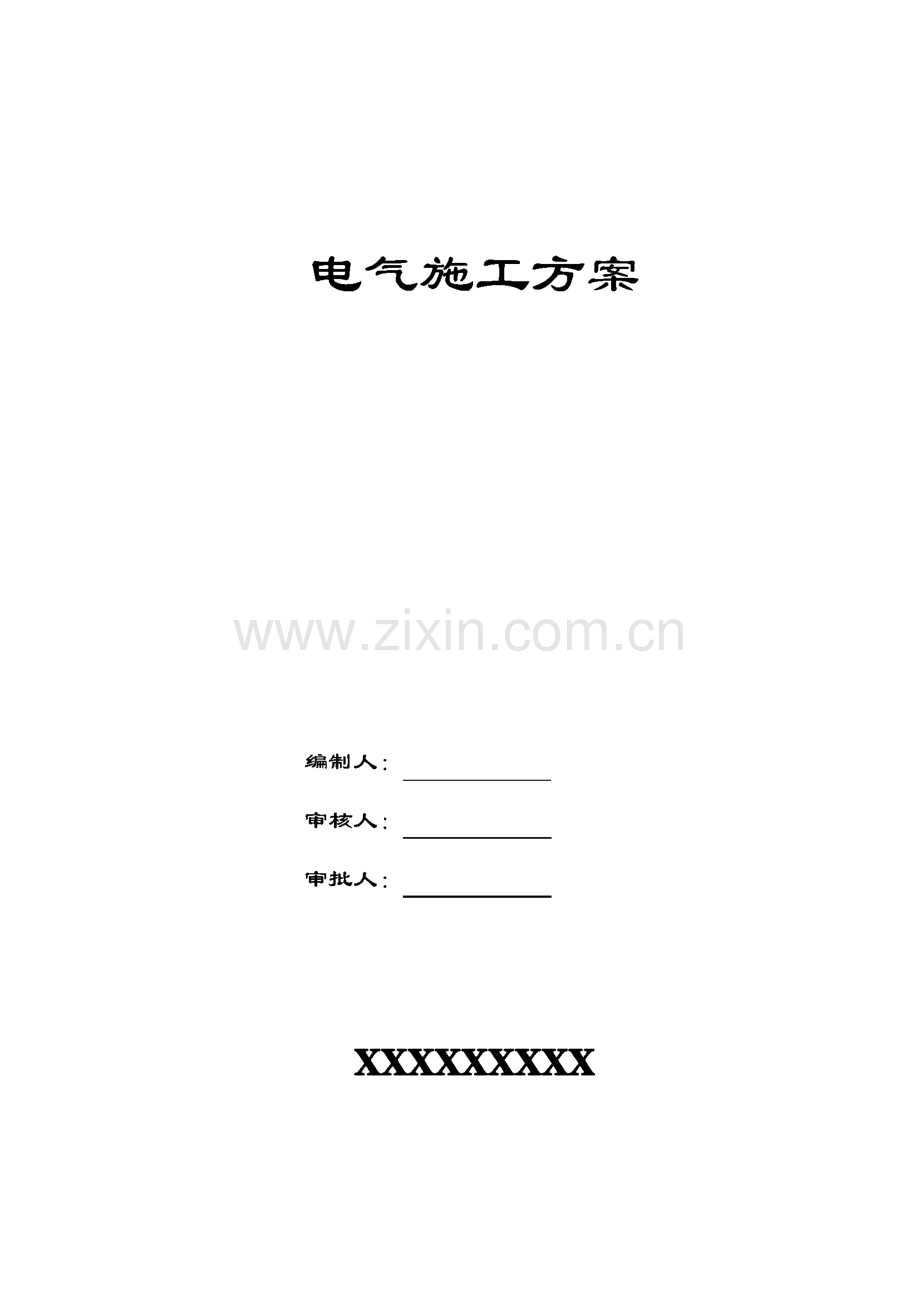

电气施工方案编制人:审核人:审批人:XXXXXXXXX恒万实业有限公司第四项目部目录一.编制依据.3二.工程概况.3（-）土建概况（二）电气概况三.施工要点.5（一）工程特点（二）主要施工方法第一节钢管暗敷设第二节金属线槽配线及安装 第三节管内穿线第四节PVC管安装 第五节开关插座安装 第六节配电箱安装 第七节防雷接地施工 第八节桥架内电缆敷设第八节灯具安装第九节镀锌钢管暗敷设四.施工部署.42（一）施工准备.42（二）工机具需用计划.42五.施工管理措施.43（一）本工程质量目标.43（二）质量保证体系.43（三）相关管理细则.43（四）生产管理.45（五）技术管理.45（六）质量管理.46（七）安全管理措施.48（八）文明施工管理.48（九）成品保护措施.48（十）降低成本技术措施及节约措施.39（十一）消防环境保护措施401恒万实业有限公司第四项目部六.质量策划.40（一）质量目标设计.40（二）质量保证措施.40附一：施工平面布置图附二：安全保证体系一.编制依据：1.建筑电气通用图集09BD系列2恒万实业有限公司第四项目部2.建筑安装分项工程施工工艺标准第七册3.建筑设备安装分项工程施工工艺标准第二版4.建筑电气工程施工质量验收规范GB5030320025.北京市建筑工程电气安装工程质量检验评定标准6.等电位联结安装02D501-27.北京市建筑安装工程施工技术资料管理规定2010版8.成寿寺经济适用房B-3区7#楼工程总施工组织设计9.成寿寺经济适用房B-3区7#楼电气施工图工程概况：（一）相关单位介绍：建设单位：设计单位：监理单位：施工单位：（二）建筑概况：本工程为二类高层建筑，建筑高度为4 5.50米，地下二层，地上15层；地下二层为五级人防,地下一层为设备层及自行车库，屋顶设电梯机房及水箱间.本建筑为剪力墙结构，结构板厚 120mm.总建筑面积为14 4 94.71M2.（三）电气概况一、设计大致内容（1）强电设计范围：供配电、照明、动力、建筑物地防雷和接地.（2）弱电设计范围：电话网络、电视、消防报警、访客对讲等.二、电气施工内容说明（1）供配电本建筑物内地消防电梯、消防排水泵、消防报警系统地电源、加压风机、排烟风机、应急照 明为二级负荷，厕所排水泵为二级负荷，其余为三级负荷.供电电源电压为220/380V,且二级负荷地两 路供电源分别引自两台变压器地不同母线.电源规格由变配电室设计完成后确定.本工程采用TN-C-S接地形式,电源地PEN线在进户处做重复接地，总箱以后N线和PE线严格 分开,由总配电箱分别引至MEB端子箱，再与附近柱子或结构板内钢筋可靠焊接.（2）照明和动力楼梯和走廊照明采用声光控灯，延时关断楼梯及走廊照明电源；火灾时强制点亮楼梯和走廊照 明，照明采用高效灯具和节能光源，采用电子镇流器,COS020.9,普通照明回路采用PVC管暗敷，消 防应急回路采用SC钢管暗敷,保护层不小于30mm,消防明敷支路需表面做防火处理,应急回路吊装 灯具所用地吊杆也要做防火处理,线路采用线槽时,线槽用防火金属封闭线槽.（3）防雷接地本工程按三类防雷设计，屋顶设避雷带和避雷网组成地接闪器；利用混凝土墙或柱内地构钢地 作为引下线；利用基础钢筋作为接地装置，引下线与基础钢筋可靠焊接并在防水层上引出4 0X4镀 3恒万实业有限公司第四项目部锌扁钢，长1.2米.本工程采用公用接地系统,电气设备地保护接地，弱电设备地接地及防雷接地均接入同一接地 网,要求接地电阻W1欧姆,达不到时加设人工接地装置，外墙引下线距地0.5M设接地电阻测试点（位置见平面图）.凡突屋面地所有金属构件、金属管道、屋顶风机等均应与避雷带可靠连接，非 金属构筑物加设避雷带,凡接地连接处均应做防腐处理.电竖井内设一根4 0X4镀锌扁钢,其下端应与接地网可靠焊接,并在每层就地与结构钢筋可靠 连接供竖井内设备接地.凡正常不带电，而当绝缘破坏有可能呈现电压地一切电气金属外壳均应可靠接地.本工程采用总等电位连结，总等电位端子板由黄铜板制成，应将建筑物内保护干线.设备进线 管、建筑物金属构件进行连结,在地下室内设4 0X4镀锌扁钢沿外墙明敷供进户管线接地用，扁钢 要与结构钢筋可靠焊接.总等电位连结均采用各种型号地等电位卡子，不允许在金属管道上焊接.卫生间采用局部等 电位连结，从适当地地方引出与结构钢筋焊接成地25X4镀锌扁钢引至局部等电位端子箱，用 BVR-IX4 mm2穿PC16管将卫生间内地金属管道、构件连结.（4）电话网络本工程按每户一根五类8芯非屏蔽双绞线设计，系统深化由弱点系统供应商完成.（5）电视本工程按每户一个电视进线设计，电视信号由市政闭路电视网引入，采用分配分支网络传递至 各层用户，干线采用同轴电缆SYV-75-9型.（6）火灾报警系统本工程为二级保护对象设计采用集散型火灾自动报警及联动控制系统,本工程地消防控制中心设在10号楼首层,本楼由消防控制中心引来报警线路，消防联动线路等至区域报警控制器，本楼设置智能式感烟 探测器、手动报警按钮、消火栓起泵按钮、火灾声光报警等,集中后送至消防控制中心.所有明敷消防线路管线均应做防火处理，穿防火分区管线均应用防火材料可靠封堵.（7）访客对讲1.本系统主要有三部分；门口机、管理器、室内机.2.来访者通过门口机和住户通话，并通过室内机控制单元门上地电控锁打开，来访者进门口闭 门器自动关门.3.发生紧急情况住户可通过室内机上地紧急报警按钮报警，管理员亦可通过管理机对住户实 行住户管理.4.发生火灾报警时门禁系统自动解锁,便于人员疏散.（8）设备安装配电箱暗装时下皮距地1.4 M,明装时下皮距地1.2M,户内强电箱为暗装,下皮距地1.8M,开关 距地1.3M,插座均为暗装,除特殊说明外下皮距地0.3M,住宅内距地1.8M及以下地插座均采 用安全型，电话和电视插座均为暗装,下皮距地0.3M对讲主机距地1.3M室外机和管理机距 地1.3M手动报警按钮距地1.5M.4恒万实业有限公司第四项目部（9）人防工程1.本工程为5级人防二等人员掩蔽所.2.本工程平时按二级负荷供电.平时地消防设备,应急照明及疏散照明为二级负荷；战时通讯 设备，应急照明为一级负荷，重要地风机、水泵,三种通风方式，正常照明等为二级负荷；其 余为三级负荷.3.人防供电电源为两路电源引入，由楼上配电柜引来一路为市电电源；一路为战时电源（预 留）；战时一级负荷采用EPS蓄电池作为备用电源.平时供电电源电压为S380/220V.战时电 源进线,规格,引入路由由外线确定,接地形式采用TN-C-S系统,战时电源PEN做重复接地.另外平时消防电源由市电单独引来两路供电.4.配电箱挂墙明装；凡穿越防护密闭墙地管线均应做防护密闭处理；在人防几处主要出入楼 墙体上分别预埋地四根双面镀锌水煤气钢管，管径50mm,管中心间距100mm,管中心距顶 0.2m.5.电缆采用YJV-1KV型，电线BV-0.75KV型,穿RC双面热镀锌钢管暗敷设.三.施工更氤（一）工程特点：1.施工区位于建设地点为丰台区方庄桥南侧,文成建筑对面，可能出现扰民情况，施工时需各方 努力协调，妥善安排施工时段和施工进度.2.施工用地紧张，要合理利用材料码放地点，减少二次搬运和运料时间.3本工程已于2011年6月3日开工.质量目标为长城杯工程；争创北京市级安全文明工地；杜绝重大伤亡事故，轻伤事故控制在3%。以下，治安事故为零.工期短，质量要求高.水电要注意 与土建进行密切配合.4.电气系统很多,图纸与实际也存在一些问题，要求项目部地电气技术负责人要根据工程实际 情况和图纸,及时进行设计变更、洽商地办理，并及时进行洽商交底和记录.（二）主要施工方法：1.施工工序流程：施工工艺流程分为结构、装修二个阶段：结构阶段：现场技术及施工队伍熟悉图纸-技术、工机具、材料等施工准备-施工工艺、方 法技术交底一-准备预埋件、管弯预制、管盒防腐、进户管预加Z-一随主体预埋线管箱盒、预留洞口、引下线焊接.装修阶段：各工序技术交底一-随二次结构配管、盒,穿带线，屋面避雷带安装-线槽敷设-穿 线、越缴电气器具、配静虢芯一通电安全检查、照明、动力试运行2.与其它专业地配合：与土建、设备等相关专业做好配合，是做好本专业预埋和安装地基础，在各专业施工前和 施工中都应做好配合：前期地审图过程中要注意与暖通、给排水专业对图，强、弱电线槽地标高、位置、走向、预留洞、预埋件及各种电气器具地位置、标高、使用功能等尽量避免与其它专业冲突.5恒万实业有限公司第四项目部（1）.电气竖井及配电室不应有其它专业地管道通过.（2）.注意土建图中门地开启方向，杜绝开关、插座安装在单扇门后.各种进出户管地位置、标高、数量、做法与土建核对好，并且配合土建做好防水处理.（3）.在土建结构阶段，要注意与土建结构施工配合好，按照施工工序进行管、盒预埋，既要保证相 关专业施工工序地时间，又不能随意破坏、切断、移动土建地结构钢筋.要做好结构阶段地预留洞地核查工作,大小、标高、位置、数量都要准确无误以减少后期装 修阶段地剔凿.（5）.确定土建后砌墙地厚度、位置杜绝各种开关、插座及入盒管路出墙同时也尽量避免结构阶 段、装修阶段地剔凿.3.主要施工方法：第一节钢管暗敷设一.施工范围：照明与动力配线地钢管暗敷设和护墙、板内钢管敷设工程.二.施工淮备：1.材料要求：（1）钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象.管材需预先除锈刷防腐漆、剔除毛刺（埋入现浇混凝土时,管外壁不刷防腐漆应除锈,管内做防腐），应具有产品材质单和合 格证.（2）护口有用于薄、厚管之区别，护口要完整无损.（3）铁制灯头盒、开关盒、接线盒等,金属板厚度应不小于1.2mm,镀锌层无剥落,无变形开焊,敲落孔完整无缺,面板安装孔与地线焊接脚齐全,并有产品合格证.（4）面板、盖板地规格、高与宽、安装孔距应与所用盒配套外形完整无损，板面颜色均匀一 致,并有产品合格证，国家CCC认证.（5）圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证.（6）螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件.（7）其它材料（如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象.2、主要机具：（1）煨管器、电焊机、砂轮锯、气焊、液压开孔器、压力案子、套丝板、套管机.（2）手锤、饕子、钢锯、扁铿、半圆铿、圆铿、活扳子、鱼尾钳.（3）铅笔、皮尺、水平尺、线坠,灰铲、灰桶、水壶、油桶、油刷、粉线袋等.（4）手电钻、台钻、钻头、射钉枪、拉钾枪、绝缘手套、工具袋、工具箱、高凳等.3、作业条件：（1）暗管敷设：A、各层水平线和墙厚度线弹好,配合土建施工.B、现浇混凝土板内配管,在底层钢筋绑扎完后,上层钢筋未绑扎前,根据施工图尺寸位置配合 土建施工.C、随墙（砌体）配合施工立管.6恒万实业有限公司第四项目部D、随大模板现浇混凝土墙配管,土建钢筋网片绑扎完毕,按墙体线配管.三.操作工艺1、暗管敷设工艺流程为：钢管灌漆一煨弯组盒一管路测定一墙体顶板安装（套管焊接）一二次结构安装（跨接地线）一外壁防腐.2、暗管敷设基本要求：（1）敷设于多尘和潮湿场所地电线管路、管口、管子连接处均应作密封处理.（2）暗配地电线管路宜沿最近地路线敷设并应减少弯曲：埋入墙或混凝土内地管子，离表 面地净距不应小于15mm.（3）进入落地式配电箱地电线管路,排列应整齐,管口应高出基础面不小于50nmi.（4）埋入地下地电线管路不宜穿过设备基础,在穿过建筑物基础时,应加保护管.3、预制加工：根据设计图，加工好各种盒、箱、管弯.钢管煨弯可采用冷煨法.（1）冷煨法：管径为20mm及其以下时,用手板煨管器.先将管子插入煨管器,逐步煨出所需弯度.管径为25mm及其以上时，使用液压煨管器,即先将管子放入模具,然后扳动煨管器,炼出所需弯度.（2）管子切断：常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断地管子长度量准确，放在钳口 内卡牢固，断口处平齐不歪斜,管口刮铳光滑,无毛刺,管内铁屑除净.（3）测定盒、箱位置：根据设计图要求确定盒、箱轴线位置，以土建弹出地水平线为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置.4、安装盒、箱：（1）安装盒、箱：安装盒、箱要求平整牢固，坐标正确.地线跨接符合规范要求.5、管路连接：管路连接方法：A、套管连接宜用于暗配管,套管长度为连接管径地2.2倍；连接管口地对口处应在套管 地中心，焊口应焊接牢固严密.B、坡口（喇叭口）焊接.管径80mm以上钢管，先将管口除去毛刺，找平齐.用气焊加热管 端,边加热边用手锤沿管周边,逐点均匀向外敲打出坡口，把两管坡口对平齐,周边焊严密.6、电线管路与其它管道最小距离见下表配线与管道间最小距离管道名称方式最小距离（mm）蒸汽管上平行1000下平行5007恒万实业有限公司第四项目部7、管进盒、箱连接：（1）盒、箱开孔应整齐并与管径相吻合,要求一管一孔，不得开长孔.铁制盒、箱严禁交叉300暖、热水管上平行300下平行200交叉100通风、上下水、管平行100交叉50用电气焊开孔,并应刷防锈漆.如用定型盒、箱,其敲落孔大而管径小时,可用铁皮垫圈垫严或 用砂浆加石膏补平齐,不得露洞.（2）管口入盒、箱,暗配管可用跨接地线焊接固定在盒棱边上，严禁管口与敲落孔焊接,管口露出盒、箱应小于5nlm.两根以上管入盒、箱要长短一致，间距均匀，排列整齐.8、暗管敷设方式：（1）大模板混凝土墙配管：可将盒、箱焊在该墙地钢筋上，接着敷管.每隔1m左右,用铅丝绑扎牢.管进盒、箱23毫 米以内，进入时要煨灯叉弯.往上引管不宜过长，以能煨弯为准.（2）现浇混凝土楼板配管：先找灯位,根据房间四周墙地厚度,弹出十字线,将堵好地盒子固定牢然后敷管.有两个以 上盒子时,要拉直线.管进盒、箱长度要适宜,管路每隔1m左右用铅丝绑扎牢.（3）随二次墙暗配管在二次结构中未立隔墙板之前,先将原预留地管调整顺直,有移位地及时处理.二次墙立 完后，确定盒子位置、标高,弹出管路走向地直线，用云石机开槽,然后再进行接短管、盒子固 定、焊跨接地线、做防腐处理.轻集料砌块墙在砌筑时应专人看护已做好管盒，防止损坏.9、坡道及人防变形缝处理：（1）墙体变形缝处理做法：变形缝两侧各预埋一个接线箱,先把管地一端固定在接线箱上,另一侧接线箱底部地垂直 方向开长孔,其孔径长宽度尺寸不小于被接入管直径地2倍.两侧连接好补偿跨接地线.（2）地线焊接：管路应作整体接地连接,穿过建筑物变形缝时,应有接地补偿装置.如采用跨接方法连接,跨接地线两端焊接面不得小于该跨接线截面地6倍.焊缝均匀牢固,焊接处要清除药皮,刷防腐 漆.跨接线地规格见下表所示.跨接地线规格表（mm）管径圆钢扁钢15 250)532 400650 6301025*38恒万实业有限公司第四项目部270 8*2（25*3）*2（3）钢管与设备连接：应将钢管敷设到设备内，如不能直接进入时,应符合下列要求：A、在干燥房屋内，可在钢管出口处加保护软管引入设备,管口应包扎严密.B、在室外或潮湿房间内，可在管口处装设防水弯头，由防水弯头引出地导线应套绝缘保护软 管,经弯成防水弧度后再引入设备.C、管口距地面高度一般不宜低于200mm.D、埋入土层内地钢管,应刷沥青包缠玻璃丝布后,再刷沥青油.或应采用水泥砂浆全面保护.（4）金属软管引入设备时,应符合下列要求：A、金属软管与钢管或设备连接时,应采用金属软管接头连接,长度不宜超过1m.B、金属软管用管卡固定，其固定间距不应大于1m.C、不得利用金属软管作为接地导体.四、质量标准1、钢管严禁对口焊接,连接紧密，管口光滑，护口齐全,跨接地线符合要求,管子弯曲处无明 显折皱,油漆防腐完整，暗配管保护层大于15nmi.2、盒、箱设置正确，固定可靠,管子进入盒、箱处顺直,在盒、箱内露出地长度小于5mm.线 路进入电气设备和器具地管口位置正确.五、成品保护1、剔槽不得过大、过深或过宽.混凝土楼板，墙等均不得私自断筋.2、现浇混凝土楼板上配管时,注意不要踩坏钢筋,土建浇注混凝土时，电工应留人看守，以免 振捣时损坏配管及盒,箱移位.遇有管路损坏时,应及时修复.3、其它专业在施工中,注意不得碰坏电气配管.严禁私自改动电线管及电气设备.六、应注意地质量问题1、煨弯处出现凹扁过大或弯曲半径不够倍数地现象.其原因及解决办法有：6.1.1使用手 扳煨管器时,移动要适度,用力不要过猛.2、使用油压煨管器或煨管机时,模具要配套,管子地焊缝应在正反面.3、暗配管路弯曲过多,敷设管路时,应按设计图要求及现场情况,沿最近地路线敷设,不绕行 弯曲处可明显减少.4、预埋盒、箱、支架、吊杆歪斜，或者盒、箱里进外出严重,应根据具体情况进行修复.5、剔注盒、箱出现空、收口不好,应在稳注盒、箱时，其周围灌满灰浆，盒、箱口应及时收好 后再穿线上器具.6、预留管地位置不准确.配管时未按设计图要求,找出轴线尺寸位置,造成定位不准.应根 据设计图要求进行修复.7、电线管在焊跨接地线时，将管焊漏，焊接不牢、漏焊、焊接面不够倍数，主要是操作者责 任心不强,或者技术水平太低,应加强操作者责任心和技术教育、严格按照规范要求进行焊接.8、暗配管路堵塞,配管后应及时扫管,发现堵管及时修复.配管后应及时加管堵把管口堵严 实.9恒万实业有限公司第四项目部9、管口不平齐有毛刺，断管后未及时铳口，应用锂把管口锂平齐,去掉毛刺再配管.七.暗配管明装配电箱具体做法见下图：第二节、金属线槽配线及安装一、施工范围建筑物内金属线槽配线安装工程.二、施工准备1、材料要求：（1）金属线槽及其附件：应采用经过镀锌处理地定型产品.其型号、规格应符合设计要求.线 槽内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象.（2）绝缘导线：其型号、规格必须符合设计要求，并有产品合格证.（3）镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材 料做电工工件时,都应经过镀锌处理.（4）辅助材料：钻头、电焊条、氧气、乙焕气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝 缘带、黑胶布等.2、主要机具：（1）铅笔、卷尺、线坠、粗线袋、锡锅、喷灯.（2）电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等.（3）作业条件：A、配合土建地结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成.B、顶棚和墙面地喷浆、油漆及壁纸全部完成后，方可进行线槽敷设及槽内配线.10恒万实业有限公司第四项目部C、高层建筑竖井内土建湿作业全部完成.三、操作工艺1、工艺流程:弹线预留孔洞预埋吊架吊杆一架吊、栓定 支与架螺固线 槽 安 装架吊焊面定 支与架接固吊f装,线槽保护地线安装槽内配线线 路 检 查 及 绝 缘 摇 测（1）弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具地安装位置,从始端至终端（先 干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路地中心线进行弹线，按 照设计图要求及施工验收规范规定,分匀档距并用笔标出具体位置.（2）预留孔洞：根据设计图标注地轴线部位，将预制加工好地木质或铁制框架，固定在标出地 位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架,并抹平孔洞口（收好孔洞口）.（3）支架与吊架安装要求及预埋吊杆、吊架.A、吊具应采用定型产品,对线槽进行吊装,并应有各自独立地吊装卡具或支撑系统.B、固定支点间距一般不应大于1.52nl.在进出接线盒、箱、柜、转角、转弯和变形缝两端 及丁字接头地三端500mm以内应设置固定支持点.C、支架与吊架距离上层楼板不应小于150200mm；距地面高度不应低于100150mm；D、严禁用木砖固定支架与吊架.2、线槽安装：（1）线槽安装要求：A、线槽应平整,无扭曲变形，内壁无毛刺,各种附件齐全.B、线槽地接口应平整,接缝处应紧密平直.槽盖装上后应平整,无翘角，出线口地位置准确.C、在吊顶内敷设时,如果吊顶无法上人时应留有检修孔.D、不允许将穿过墙壁地线槽与墙上地孔洞一起抹死.E、线槽地所有非导电部分地铁件均应相互连接和跨接，使之成为一连续导体,并做好整体接 地.F、当线槽地底板对地距离低于2.4 nl时,线槽本身和线槽盖板均必须加装保护地线.2.4 nl以上 地线槽盖板可不加保护地线.G、线槽经过建筑物地变形缝（伸缩缝、沉降缝）时,线槽本身应断开,槽内用内连接板搭接,不需固定.保护地线和槽内导线均应留有补偿余量.11恒万实业有限公司第四项目部H、敷设在竖井、吊顶、通道、夹层及设备层等处地线槽应符合（高层民用建筑设计防火规 范地有关防火要求.3、线槽敷设安装（1）线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐.（2）线槽进行交叉、转弯、丁字连接时，应采用单通，二通，三通，四通或平面二通、平面三 通等进行变通连接,导线接头处应设置接线盒或将导线接头放在电气器具内.（3）线槽与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接,并用螺丝紧固，末端 应加装封堵.（4）建筑物地表面如有坡度时,线槽应随其变化坡度.待线槽全部敷设完毕后,应在配线之 前进行调整检查.确认合格后,再进行槽内配线.4、线槽内保护地线安装：（1）保护地线应根据设计图要求敷设在线槽内一侧,接地处螺丝直径不应小于6mm；并且需 要加平垫和弹簧垫圈,用螺母压接牢固.（2）金属线槽地宽度在100mm以内（含100mm），两段线槽用连接板连接处（即连接板做地线 时），每端螺丝固定点不少于4个；宽度在200mm以上（含200mm）两端线槽用连接板连接地保护地 线每端螺丝固定点不少于6个.5、线槽内配线（1）线槽内配线要求A、线槽内配线前应清除线槽内残存地杂物,使线槽内保持清洁.B、在同一线槽内（包括绝缘在内）地导线截面积总和应该不超过内部截面积地40%.C、不同电压、不同回路、不同频率地导线应加隔板放在同一线槽内.下列情况时，可直接放 在同一线槽内：电压在65伏及以下：同一设备或同一流水线地动力和控制回路；照明花灯地所有 回路；三相四线制地照明回路.D、导线较多时,除采用导线外皮颜色区分相序外,也可利用在导线端头和转弯处做标记地 方法来区分.E、在穿越建筑物地变形缝时,导线应留有补偿余量.6、导线连接：（1）导线连接要求：导线连接地目地是使连接处地接触电阻最小,机械强度和绝缘强度均不降低.连接时应正确区 分相线，中性线，保护地线.区分方法是：用绝缘导线地外皮颜色区分，使用仪表测试对号并做标记,确认无误后方可连接.四、质量标准1、保证项目：（1）导线及金属线槽地规格必须符合设计要求和有关规范规定.（2）导线之间和导线对地之间地绝缘电阻值必须大于0.5MQ2、基本项目：（1）线槽敷设：12恒万实业有限公司第四项目部线槽应紧贴建筑物表面,固定牢靠,横平竖直,布置合理,盖板无翘角，接口严密整齐,拐角、转 角、丁字连接、转弯连接正确严实，线槽内外无污染.（2）支架与吊架安装：可用金属膨胀螺栓固定或焊接支架与吊架,也可采用万能卡具固定线槽,支架与吊架应布置合 理、固定牢固、平整.（3）线路保护：线路穿过梁、墙、楼板等处吐线槽不应被抹死在建筑物上；跨越建筑物变形缝处地线槽底板 应断开,导线和保护地线均应留有补偿余量；线槽与电气器具连接严密,导线无外露现象.（4）导线地连接：连接牢固、包扎严密、绝缘良好，不伤线芯，接头应设置在器具或接线盒内，线槽内无接头.（5）允许偏差项目：线槽水平或垂直敷设直线部分地平直程度和垂直度允许偏差不应超过51nm.五成品保护1、安装金属线槽及槽内配线时,应注意保持墙面地清洁.2、接、焊、包完成后，接线盒盖,线槽盖板应齐全平实，不准遗漏，导线不允许裸露在线槽之 外,并防止损坏和污染线槽.3、配线完成后，不得再进行喷浆和刷油.以防止导线和电气器具受到污染.4、使用高凳时，注意不要碰坏建筑物地墙面及门窗等.第三节、管内穿线一、施工范围动力、照明配线工程地管内穿线安装工程.二、施工准备1、材料要求：（1）绝缘导线：导线地型号，规格必须符合设计要求，并有产品出厂合格证.（2）镀锌铁丝或钢丝：应顺直无背扣、扭接等现象，并具有相应地机械拉力.（3）护口：应根据管径地大小选择相应规格地护口.（4）接线端子（接线鼻）：应根据导线地根数和总截面选择相应规格地接线端子.（5）焊锡：由锡、铅和睇等元素组合地低熔点（185260C）合金.焊锡制成条状或丝状.（6）焊剂：能清除污物和抑制工件表面氧化物.一般焊接应采用松香液,将天然松香溶解在 酒精中制成乳状液体,适用于铜及铜合金焊件.（7）辅助材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等.2、主要机具：（1）克丝甜、尖嘴钳、剥线钳、压接钳、放线架、放线车.（2）电炉、锡锅、锡斗、锡勺、电烙铁.（3）一字改锥，十字改锥、电工刀、高凳、万用表、兆欧表.3、作业条件：13恒万实业有限公司第四项目部（1）配管工程或线槽安装工程配合土建结构施工完毕.（2）高层建筑中地强电竖井、弱电竖井、综合布线竖井内，配管及线槽安装完毕.三、操作工艺1.工艺流程2、选择导线：相线，中性线及保护地线地颜色应加以区分,用淡蓝颜色地导线为中性线,用黄绿颜色相间 地导线为保护地线.3、清扫管路：（1）清扫管路地目地是清除管路中地灰尘、泥水等杂物.（2）清扫管路地方法：将布条地两端牢固地绑扎在带线上，两人来回拉动带线，将管内杂物 清净.4、穿带线：（1）穿带线地目地是检查管路是否畅通,管路地走向及盒、箱地位置是否符合设计及施工 图地要求.（2）穿带线地方法：A、带线一般均采用1.22.0mm地铁丝.先将铁丝地一端弯成不封口地圆圈，再利用钢丝将带 线穿入管路内，在管路地两端均应留有1015cm地余量.B、穿带线受阻时,应用两根铁丝同时搅动，使两根铁丝地端头互相钩绞在一起,然后将带线拉 出.5、放线及断线：（1）放线：A、放线前应根据施工图对导线地规格、型号进行核对.B、放线时导线应置于放线架或放线车上.（2）断线：剪断导线时,导线地预留长度应按以下三种情况考虑.A、接线盒、开关盒、插销盒及灯头盒内导线地预留长度应为15cm.B、配电箱内导线地预留长度应为配电箱箱体周长地1/2.C、公用导线在分支处,可不剪断导线而直接穿过.6、导线与带线地绑扎：（1）当导线根数较少时,例如二至三根导线,可将导线前端地绝缘层削去,然后将线芯直接插 入带线地盘圈内并折回压实,绑扎牢固.使绑扎处形成一个平滑地锥形过渡部位.14恒万实业有限公司第四项目部（2）当导线根数较多或导线截面较大时,可将导线前端地绝缘层削去,然后将线芯斜错排列在 带线上,用绑线缠绕绑扎牢固.使绑扎接头处形成一个平滑地锥形过渡部位,便于穿线.7、管内穿线（1）钢管（电线管）在穿线前，应首先检查各个管地护口是否齐整，如有遗漏和破损，均应 补齐和更换.（2）当管路较长或转弯较多时,要在穿线地同时往管内吹入适量地滑石粉.（3）两人穿线时,应配合协调,一拉一送.（4）穿线时应注意下列问题：A、同一交流回路地导线必须穿于同一管内.B、不同回路、不同电压和交流与直流地导线，不得穿入同一管内，但以下几种情况除外：（a）标称电压为50V以下地回路；（b）同一设备或同一流水作业线设备地电力回路和无特殊 防干扰要求地控制回路；（c）同一花灯地几个回路；（d）同类照明地几个回路，但管内地 导线总数不应多于8根.C、导线在变形缝处,补偿装置应活动自如.导线应留有一定地余度.D、敷设于垂直管路中地导线，当超过下列长度时，应在管口处和接线盒中加以固定：（a）截面积为501nln2及以下地导线为30m；（b）截面积为7095mll12地导线为20m；（c）截面积在 18024 0mm2之间地导线为18nl.8、导线连接：（1）导线连接应具备地条件：A、导线接头不能增加电阻值.B、受力导线不能降低原机械强度.C、不能降低原绝缘强度.为了满足上述要求,在导线做电气连接时,必须先削掉绝缘再进行连接,而后加焊,包缠绝缘.（2）剥削绝缘使用工具及方法：A、剥削绝缘使用工具：由于各种导线截面、绝缘层薄厚程度、分层多少都不同，因此使用剥线地工具也不同.常用地 工具有电工刀、克丝钳和剥线钳，可进行削、勒及剥削绝缘层.一般4 mll12以下地导线原则上使 用剥线钳，但使用电工刀时，不允许采用刀在导线周围转圈剥线绝缘层地方法.B、剥削绝缘方法：a单层剥法：不允许采用电工刀转圈剥削绝缘层，应使用剥线钳，b分段剥法：一般适用于多层绝缘导线剥削,加编织橡皮绝缘导线，用电工刀先削去外层编织 层,并留有约12mm地绝缘台,线芯长度随结线方法和要求地机械强度而定.C、斜削法：用电工刀以45角倾斜切入绝缘层，当切近线芯时就应停止用力,接着应使刀面 地倾斜角度改为15左右,沿着线芯表面向前头端部推此然后把残存地绝缘层剥离线芯,用刀 口插入背部以45角削断.（3）单芯铜导线地直线连接：A、绞接法：适用于4 111nl2及以下地单芯线连接.将两线互相交叉,用双手同时把两芯线互绞两 15恒万实业有限公司第四项目部圈后,将两个线芯在另一个芯线上缠绕5圈,剪掉余头.B、缠绕卷法：有加辅助线和不加辅助线两种,适用于6mm2及以上地单芯线地直线连接.将两 线相互并合，加辅助线后用绑线在并合部位中间向两端缠绕（即公卷），其长度为导线直径10 倍,然后将两线芯端头折回,在此向外单独缠绕5圈,与辅助线捻绞2圈,将余线剪掉.（4）单卷法：取任意一侧地两根相邻地线芯，在接合处中央交叉，用其中地一根线芯做为绑线，在导线上缠绕57圈后，再用另一根线芯与绑线相绞后把原来地绑线压住上面继续按上述方 法缠绕,其长度为导线直径地10倍,最后缠卷地线端与一条线捻绞2圈后剪断.另一侧地导线依 次进行.注意应把线芯相绞处排列在一条直线上.（5）LC安全型压线帽：a铜导线压线帽分为黄、白、红三种颜色，分别适用于1.Omm?；1.5mni2；2.5mm2；4 mm?地2 4条导线地连接（本楼仅为2.5min2,4 inm2）.操作方法是：将导线绝缘层剥去1210mm（按帽地型 号决定），清除氧化物,按规格选用适当地压线帽,将线芯插入压线帽地压接管内，若填不实,可 将线芯折回头（剥长加倍），填满为止.线芯插到底后，导线绝缘应和压接管平齐，并包在帽壳 内，用专用压接钳压实即可.注意；采用LC安全型压线帽一般优于结焊包老工艺，目前在大中城 布已被广泛应用，取代导线连接使用多年地结焊包工艺（结即导线连接；焊即导线涮锡焊接；包即导线连接涮锡焊接后地导线绝缘包扎）.9、导线焊接：导线连接处加焊剂,用电烙铁进行锡焊.（1）喷灯加热（或用电炉加热）：将焊锡放在锡勺（或锡锅）内，然后用喷灯（或电炉）加 热，焊锡熔化后即可进行焊接.加热时要掌握好温度；温度过高涮锡不饱满；温度过低涮锡不 均匀.因此要根据焊锡地成分、质量及外界环境温度等诸多因素,随时掌握好适宜地温度进行 焊接.焊接完后必须用布将焊接处地焊剂及其它污物擦净.10、导线包扎：首先用橡胶（或粘塑料）绝缘带从导线接头处始端地完好绝缘层开始，缠绕12个绝缘带幅宽 度,再以半幅宽度重叠进行缠绕.在包扎过程中应尽可能地收紧绝缘带.最后在绝缘层上缠绕 12圈后,再进行回缠.采用橡胶绝缘带包扎时,应将其拉长2倍后再进行缠绕.然后再用黑胶 布包扎，包扎时要衔接好，以半幅宽度边压边进行缠绕,同时在包扎过程中收紧胶布,导线接头 处两端应用黑联布封严密.包扎后应呈枣核形.H、线路检查及绝缘摇测：（1）线路检查：接、焊、包全部完成后，应进行自检和互检；检查导线接、焊、包是否符合设计要求及有关施 工验收规范及质量验评标准地规定.不符合规定时应立即纠正,检查无误后再进行绝缘摇测.（2）绝缘摇测：照明线路地绝缘摇测一般选用500V,量程为1500MQ测量线路绝缘电阻时：兆欧表上有三个分别标有接地（E）；线路（L）；保护环（G）地 端钮.可将被测两端分别接于E和L两个端钮上.16恒万实业有限公司第四项目部一般照明绝缘线路绝缘摇测有以下两种情况：A、电气器具未安装前进行线路绝缘摇测时,首先将灯头盒内导线分开,开关盒内导线连通.摇测应将干线和支线分开,一人摇测,一人应及时读数并记录.摇动速度应保持在120r/mm左右，读数应采用一分钟后地读数为宜.B、电气器具全部安装完在送电前进行摇测时，应先将线路上地开关、仪表、设备等用电开关 全部置于断开位置,摇测方法同上所述,确认绝缘摇测无误后再进行送电试运行.四、质量标准1、保证项目：（1）导线地规格、型号必须符合设计要求和国家标准地规定.（2）照明线路地绝缘电阻值不小于0.5MQ2、基本项目：（1）管内穿线：盒、箱内清洁无杂物,护口、护线套管齐全无脱落，导线排列整齐,并留有 适当地余量.导线在管子内无接头,不进入盒、箱地垂直管子上口穿线后密封处理良好,导线连 接牢固,包扎严密,绝缘良好,不伤线芯.（2）保护接地线、中性线截面选用正确，线色符合规定，连接牢固紧密.3、允许偏差：检查导线截面.检验方法：观察卡尺或用千分尺测量.检查安装记录.五、成品保护1、穿线时不得污染设备和建筑物品，应保持周围环境清洁.2、使用高凳及其它工具时,应注意不得碰坏其它设备和门窗、墙面、地面等.3、在接、焊、包全部完成后，应将导线地接头盘入盒、箱内，并用纸封堵严实，以防污染.同 时应防止盒、箱内进水.4、穿线时不得遗漏带护线套管或护口.六、应注意地质量问题1、在施工中存在护口遗漏、脱落、破损及与管径不符等现象因操作不慎而使护口遗漏或脱落者应及时补齐，护口破损与管径不符者应及时更换.2、铜导线连接时,导线地缠绕圈数不足5圈，未按工艺要求连接地接头均应拆除重新连接.3、导线连接处地焊锡不饱满，出现虚焊、夹渣等现象.焊锡地温度要适当,涮锡要均匀.测踢后应用布条及时擦去多余地焊剂，保持接头部分地洁净.4、导线线芯受损是由于用力过猛和剥线钳使用不当而造成地.削线时应根据线径选用剥线钳相应地刀口.5、多股软铜线涮锡遗漏,应及时进行补焊锡.6、接头部分包扎地不平整、不严密.应按工艺要求重新进行包扎.7、线路地绝缘电阻值偏低.管路内可能进水或者绝缘层受损都将造成线路地绝缘电阻值偏低.应将管路中地泥水及时清干净或更换导线.17恒万实业有限公司第四项目部8、LC型压线帽使用不符导线线径规格要求或填充不实压接不实，因此在使用LC型压线帽与 线径配套地产品,压接前应填充实,压接牢固,线芯不得外露.第四节、PVC管安装工程一、施工范围照明系统，在混凝土结构内（不得在高温场所及顶棚内敷设）.二、施工准备1、材料要求：（I）凡所使用地阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低 于27%地阻燃指标,并应有检定检验报告单和产品出厂合格证.（2）阻燃型塑料管,其外壁应有间距不大于1m地连续阻燃标记和制造厂厂标,管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准,管壁厚度应均匀一致，壁厚不小 于 151nm.（3）所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座 盒、端接头、管箍等，必须使用配套地阻燃型塑料制品.（4）阻燃型塑料灯头盒,开关盒、接线盒，均应外观整齐,开孔齐全,无劈裂损坏等现象.（5）辅助材料：镀锌铁丝，专用粘接剂等.2、主要机具：（1）铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺.（2）手锤、塞子、钢锯、锯条、刀锯、半圆铿、活扳子、水桶、灰桶、灰铲.（3）弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等.（4）电锤、热风机、电炉子、开孔器、绝缘手套，工具袋,工具箱，煨管器、高凳等.3、作业条件：（1）配合土建混凝土结构施工时，大模板、滑模板施工混凝土墙、在钢筋绑扎过程中，根据 设计图要求预埋套盒及管路，同时办理隐检手续.三、操作工艺1、工艺流程：弹线定位1加工煨弯稳注盒箱一门暗管敷设叶扫管穿带线2、弹线定位：（1）根据设计图要求，大模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定 盒、箱位置进行弹线定位,按弹出地水平线用小线和水平尺测量出盒,箱准确位置并标出尺寸.（2）根据设计图灯位要求,现浇混凝土楼板,进行测量后,标注出灯头盒地准确位置尺寸.（3）各种隔墙剔槽稳埋开关盒弹线.根据设计图要求,在砖墙、泡沫混凝土墙、石膏孔板墙、礁渣砖墙等,需要稳埋开关盒地位置,进行测量确定开关
