冷库综合标准施工专业方案.doc

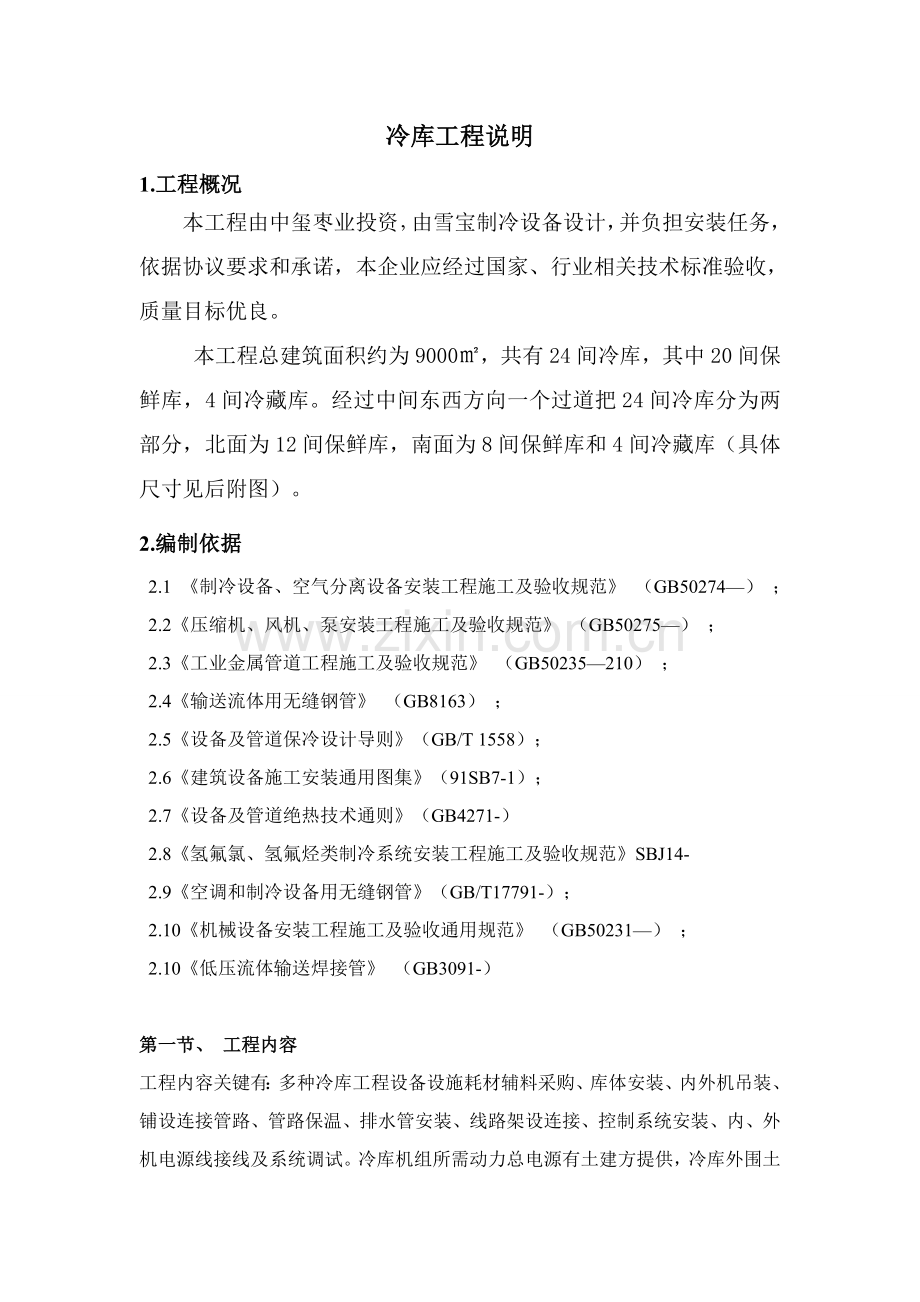

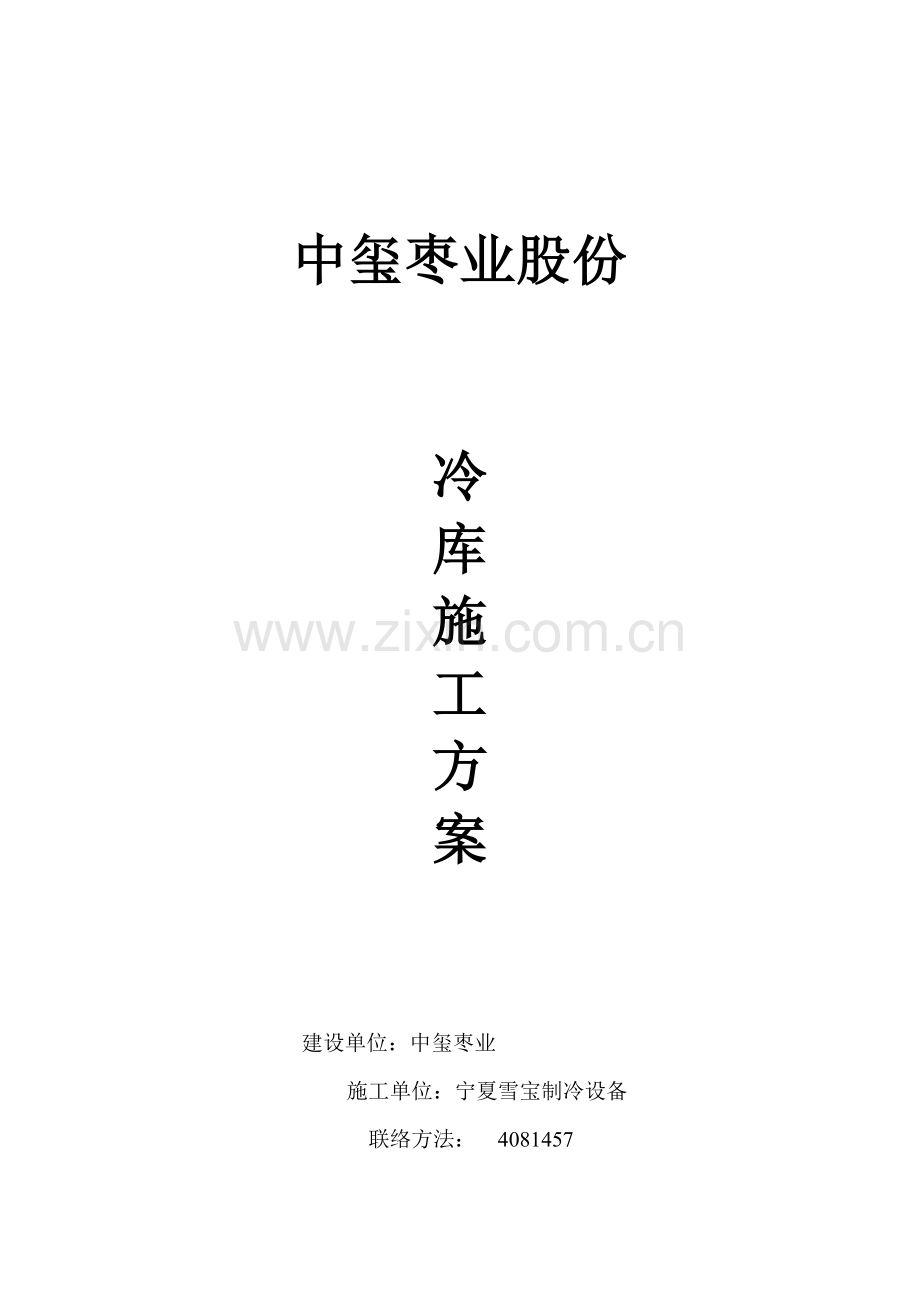

中玺枣业股份冷库施工方案 建设单位：中玺枣业 施工单位：宁夏雪宝制冷设备 联络方法： 4081457冷库工程说明1.工程概况本工程由中玺枣业投资，由雪宝制冷设备设计，并负担安装任务，依据协议要求和承诺，本企业应经过国家、行业相关技术标准验收，质量目标优良。本工程总建筑面积约为9000，共有24间冷库，其中20间保鲜库，4间冷藏库。经过中间东西方向一个过道把24间冷库分为两部分，北面为12间保鲜库，南面为8间保鲜库和4间冷藏库（具体尺寸见后附图）。2.编制依据 2.1 制冷设备、空气分离设备安装工程施工及验收规范 （GB50274） ； 2.2压缩机、风机、泵安装工程施工及验收规范 （GB50275） ； 2.3工业金属管道工程施工及验收规范 （GB50235210） ； 2.4输送流体用无缝钢管 （GB8163） ；2.5设备及管道保冷设计导则（GB/T 1558）； 2.6建筑设备施工安装通用图集（91SB7-1）； 2.7设备及管道绝热技术通则（GB4271-）2.8氢氟氯、氢氟烃类制冷系统安装工程施工及验收规范SBJ14-2.9空调和制冷设备用无缝钢管（GB/T17791-）；2.10机械设备安装工程施工及验收通用规范 （GB50231） ； 2.10低压流体输送焊接管 （GB3091-）第一节、 工程内容工程内容关键有：多种冷库工程设备设施耗材辅料采购、库体安装、内外机吊装、铺设连接管路、管路保温、排水管安装、线路架设连接、控制系统安装、内、外机电源线接线及系统调试。冷库机组所需动力总电源有土建方提供，冷库外围土建及机组基础由土建配合并施工，我方负责相关配电参数及冷库平面图纸提供（见附图）。第二节 关键施工方法及技术要求一、安装工程总程序人力组织、机具进场、会审图纸及技术交底、材料采购进场支托架制作、库体拼接接、隔墙穿孔、排水管线安装、支托架安装、焊接安装主管线、主管线保温、分歧管焊接、管线保温、控制线敷设、室内机组固定及接口、室外机组吊架固定及接口、管道系统吹污、试压、排水管试漏、系统抽真空、系统充氟、试机调试、运行、系统最终整理、验收。二、安装关键点及技术要求：1.库体安装：（1）装卸库板时，做到轻拿轻放，在库板每层及地面接合部铺垫防划层。（2）冷库整体拼装时，应和墙体及屋顶留有间隙，地面必需平整，施工环境要清洁。（3）安装时需确保两板间保温材料能紧密接触，不平整时，优异行修整。拼装前，在凹槽板内均匀填充发泡料后，再将两块库板经过库板挂钩紧固在一起，整个库板拼装完成后，在库板接缝内外侧用硅胶密封。（4）库板安装应从拐角处开始安装。根据排板图，将需要安装拐角处两张板运至安装地点，依据板梁高度及固定蘑菇头尼龙螺栓角铁件型号，在板宽中间对应标高位置钻一个孔，钻孔时电钻应同板面垂直，孔内穿上蘑菇头尼龙螺栓（尼龙螺栓栓体及蘑菇头内应打上密封膏），套上角铁件拧紧，拧紧程度以使库板板面尼龙螺栓处稍有凹陷为宜。立墙板时，应在和库板接触地板槽处垫上泡沫等软性材料，预防损坏库板，两张拐角处墙板从板地板槽中立起以后，应立即依据放线位置调整墙板平面位置和库板垂直度，并校核墙板顶标高是否正确（直始至终全部需校核）。墙板位置正确无误后，将角铁件焊在板梁上，固定好内外包角（包角板两边内侧同库板接触处打一道密封膏）。在焊接角铁件时，应将库板角铁件处用遮挡物遮住，预防电弧焊时电焊高温烤伤库板及焊渣飞溅到库板上。（5）依据图纸标门洞尺寸，在拼装时预留好门洞位置，测量门洞对角线复核是否相等，以校正。（6）库板拼装示意图2. 隔墙穿孔及处理： 因为系统管线和排水要求需穿越库体和墙面，应核准应开洞孔位置及尺寸，无误后在要打洞孔墙板上标出所开洞孔大小，墙面穿孔必需取得现场土建技术人员意见对建筑物结构无影响后才能去进行穿孔作业。管线过墙洞，采取电锤穿孔。若不宜电锤穿孔墙壁在取得土建方同意后方可用其它方法穿孔。孔大小以能够穿过管线（含保温层）为准，管线穿过墙体处应设钢套管，管路焊缝不得置于套管内，镀锌铁皮套管应和墙面或楼板平齐，但应最少比地面高出20mm，管道和套管空隙应用隔热或其它不燃材料填塞，不得将套管作为管道支撑。3. 库内机组安装： 步骤：决定库内机组位置画线标位扩孔器扩孔库顶支撑杆固定机组吊顶螺杆连接库内机组固定4. 冷媒配管：（1）步骤：按机组要求配管管路铺设焊接吹净试漏干燥保温（2）标准冷媒配管应严守配管三标准：干燥、清洁、气密性。干燥首先是安装前铜管内严禁有水分进入，其次配管后要吹净和真空干燥。清洁是施工时应注意管内清理，再者是焊接时氮气置换焊，最终是吹净。气密性试验一是确保焊接质量和喇叭口连接质量，二是最终气密性试验。（3）替换氮气方法： 冷媒管钎焊时必需采取氮气保护，焊接时把微压（35kg/cm）氮气充入正在焊接管道内，这么会有效预防管内氧化皮产生。（4）冷媒管封盖： 冷媒管封盖十分关键，要预防水分、脏物、灰尘等进入管内，冷媒管穿墙一定要管头包扎严密，临时不连接已安装好管子要把管口包扎好。（5）冷媒管吹净： 冷媒管吹净是一个把管内废物清除出去最好方法，具体方法是将氮气瓶压力调整阀和室外机充气口连接好，将全部室内机接口用盲塞堵好保留。一台室内机接口作为排污口，用绝缘材料抵住管口，压力调整阀5kg/ cm向管内充气，至手抵不住时快速释放绝缘物，脏物及水分即伴随氮气一起被排出。这么循环进行若干次直至无污物水分排出为止（每台室内机全部要做）。另外，对液管和气管要分别进行。（6）冷媒管钎焊： a.冷媒管钎焊前准备：钎焊条质量标准，焊接设备准备，铜管切口表面要平整，不得有毛刺、回凸等缺点，切口平面许可倾斜，偏差为管子直径1%. b.冷媒管钎焊应采取磷铜焊条或银焊条，焊接温度为700-845，钎焊工作易在向下或水平侧向进行，尽可能避免仰焊，接头分支口一定要保持水平。 c.水平管（铜管）支撑物间隔标准以下： 标 称 20以下 25-40 50 间 隔（m） 1.0 1.5 2.0 注意：铜管不能用金属支托架夹紧，应在自然状态下，经过保温层托住铜管，以防冷桥产生。 d.施焊人员应有必需资格证实，才能上岗。 e.在焊接气体管操作阀时，必需进行冷却处理（用湿布包裹阀体），不然会造成泄漏（7）直径小于19.05mm铜管一律采取现场煨制、热弯或冷弯专用弯制工具，椭圆率不应大于8%，并列安装配管其弯曲半径应相同，间距，坡向，倾斜度应一致。大于19.05mm铜管应采取冲压弯头。（8）扩口连接： 冷媒铜管和室内机连接采取喇叭口连接，所以要注意喇叭口扩充质量。其中喇叭口扩口深度不应小于管径，扩口方向应迎冷媒流向，切管采取切割刀，扩口和锁紧螺母时在扩口内表面上涂少许冷冻油。5. 全部冷媒管保温管一定要用包扎带包扎，过楼板时要用套管。6. 排水管安装：排水管采取PVC或PPR工程塑料管：（1）步骤：连接水管铺设加热丝检验水泄漏绝热（2）管道安装前必需将管内污物及锈蚀清除洁净，安装停顿期间对管道开口应采取封闭保护方法。（3）排水管在库内有效距离越短越好，水平管应坡向排水口坡度为1/100至1/50。（4）库内机托盘排水口和排水管之间最好作一段软连接，且库内机冷凝水托盘排水口应高于排水管接口后，PVC管路采取专用PVC胶连接。排水水系统渗漏试验可采取充水试验，无渗漏为合格。（5）管道安装后应进行系统冲洗，系统清洁后方可连接。7. 控制线作业： 控制线全部采取屏蔽线沿冷媒管捆扎敷设，室内控制器部分穿管暗设，严禁电源线和控制线捆扎再一起，预防干扰。8. 绝热工作： 绝热工作需按设计要求选材，施工时一起把保温套管穿好，留出焊接口处，最终处理焊口。施工时绝对严禁绝热层断段现象，保温套管搭接处一定要用胶带捆扎好。9. 库外机组安装：（1）库外机组设备开箱检验，检验情况填入设备开箱检验统计表；（2）库外机组设备搬运和吊装；（3）若库外机组座于屋面基础（土建配合）上，机组和基础采取地脚或支架固定。库外机和库内机之间、室外机和建筑物之间应按相关技术要求去做；蒸发式冷凝器安装必需牢靠可靠且通风良好，以免排出热湿空气沿墙面回流至进风口。10. 气密性试验：（1）作业次序：冷媒配管完工氮气加压时间控制检验压力合格（2）试验人员组织和分工。（3）要领：冷媒管加压须用干燥氮气，慢慢加压试验： 第一阶段：3.0 kg/ cm 加压3分钟以上； 第二阶段：15 kg/ cm 加压3分钟以上； 第三阶段：30 kg/ cm 加压二十四小时 观察压力是否下降，若无下降即为合格，但温度改变压力会改变，每改变1，压力会有0.1 kg/ cm改变，故应修正。检验有没有泄漏可采取受感、听感、肥皂水检漏，氮气试压完成后将氮气放至3 kg/ cm后加R22冷媒。（4）试验过程必需填写气密性试验统计（统计填写文字清楚，数据真实）11. 真空干燥：（1） 氮气试压合格后要对系统进行真空干燥，真空干燥应达成质量要求。（2） 按下列次序： 接上真空表将真空泵运转2小时以上（真空度应在-755mmHg以上），如达不到-755mmHg应继续抽1小时如达不到应检验有没有泄漏处。 达成-755mmHg后，即可放置1小时，以真空表不上升为合格，如上升表明系统内有水分或有漏气口，应继续处理。 真空试验合格后，按计算冷媒量加注，并打开阀门（注意抽真空时应从气管和液管两侧进行）。 特殊情况下，可进行加隔氮气特殊真空干燥法。（4） 将以上试验情况统计入相关表格。12. 氟利昂制冷剂加注： 制冷剂加注根据技术资料及机组标注使用量上要求进行氟利昂充注。(1)施工关键难点和处理措施 要确保冷媒管内绝对洁净、无杂质、无水分。 处理措施是：选材要严格。19.05以下铜软管采取整捆购置，尽可能降低焊口。绝对确保氮气保护焊。吹污要达成要求。抽真空要达成要求。加入系统内氟利昂冷媒采取美国杜邦、法国阿托或中国著名品牌。(2)工程保护及方法 防护内容关键是库体、库内外机组。 库体及库内机在安装好后，最终再除去装饰薄膜。库外机组就位时再拆装。 全部管线在未连接库内、外机前一律采取标志扎口保护。第三节 施工组织及劳动力计划1. 人力安排使用计划序号工种人数管道安装设备安装库板安装系统联调1管工22112电气焊工22114电工21115质检人员11216电气技术人员11117制冷技术人员11118勤杂工24819项目经理1111累计12131692. 组织机构 项目经理负责制：技术责任人： 技术质量组 材料设备采供组 安全后勤保卫组施工责任人： 设备吊装组 管道铺设焊接组 电控系统安装组 3. 岗位责任制 项目经理：是企业法人代表在项目上委托。依据授权，在项目上负责施工现场全部施工组织领导工作及对外联络、协调工作，施工工程质量终生责任人。 技术责任人：协调项目经理主管技术、质量管理工作，加强施工全过程管理，确保质量目标实现。 施工责任人：帮助项目经理进行日常施工管理工作，制订和实施工期管理方法。确保工程进度按计划完成，负责施工现场安全监督和检验，领导现场文明。 技术质量组：小型施工方案制订，对施工人员施工中技术问题、质量等问题进行检验，立即发觉立即处理，组织隐蔽验收、中间验收和交接验收。组织设备及材料入场开箱验收，按质量目标对各施工队进行监督和管理，负责对施工队技术交底、组织施工过程中质量自检，并提出自检汇报，对工程质量负责。 材料设备组：负责多种自购主材、耗材采购保管及发放，多种施工机械设备采购，维护保养，对材料入场进行清点验收。 安全侯清保卫组：负责各项安全生产方法，对施工人员入场进行安全交底。施工过程中检验各施工队安全工作落实情况，对安全情况实际生产过程监督管理。负责各项后勤保障工作，为各工程施工保驾护航。 各专业施工组长：负责按图纸要求规范要求制订施工方案进行落实施工。临时设施设置：施工人员入场后要和业主协商依据现场实际情况设置好各项临时场地等。以方便工程施工提升工作效率，临时设施设置要在不影响施工前提下尽可能做到经济节省，设置上合理。第四节 工程质量管理确保方法1. 施工进度计划确保方法在项目工程上我企业将委派有多年丰富经验和能力项目经理和各专业工程工程师组成项目经理部。各专业施工人员也选派有丰富经验施工经验人员。资金和物资方面企业将给最大支持，在该工程上不折不扣实施专款专用，给该工程配置门类齐全、性能优异种类施工机械设备。测量仪器设备，检验试验设备。 2. 技术工艺保障 施工前制订各项施工方案和技术交底，施工方案覆盖要全方面，内容要具体，配以图表、图文并茂。做到主动形象调动操作层学习施工方案主动性，施工中采取流水施工及并行施工相结合施工方法。使用多种优异施工技术和施工工艺，压缩调整施工工序在一个流水段上连续时间，以确保能缩短整个工程工期。3. 施工材料设备入场计划 施工中材料设备入场时间，应依据施工计划及结合现场实际情况由项目经理部相关人员提前一定时间提出。方便材料采购人员或设备供给商做好准备将备用材料运至现场，确保顺利准期完工。 施工队长必需领导班组做以下几项工作：坚持按图施工，严格实施验收规范，质量检验评定标准来统一施工，发觉质量问题要采取有效方法补救，不遗留。做好各道工序质量检验工作，并做好统计。上道工序不合格，不能进行下道工序施工，严把质量关。全员参与质量管理，每个工作人员全部要确保自己工作质量，对自己工作质量负责。全部施工中检测工具在施工前必需进检验、检测和计量，未经计量测量工具测量仪器不准带入现场。各级施工人员严格实施已制订安装质量标准，示经项目经理许可情况下不得自行降低安装质量标准。第五节 施工安全确保方法1. 管理目标（1）在施工中，一直落实“安全第一、预防为主”安全生产工作方针，认真实施国务院、建设部及相关建筑施工企业安全生产管理各项要求，把安全生产工作纳入施工组织设计和施工管理计划，使安全生产工作和生产任务紧密结合，确保施工人员在生产过程中安全和健康，严防各类事故发生，以安全促生产。（2）强化安全生产管理，经过组织落实、责任到人、定时检验、认真整改，杜绝安全事故。2. 管理制度（1）在组织施工中，必需确保有本项目组施工人员施工作业就必需有本项目责任人在现场值班，不得空岗、失控。（2） 严格实施施工现场安全生产管理技术方案和方法，在实施中发觉问题应立即向相关部门汇报。更改方案和方法时，应经原设计方案技术主管部门领导审批签字后实施，不然任何人不得私自更改方案和方法。（3）建立并实施安全生产技术交底制度。要求各施工项目必需有书面安全技术交底，安全技术交底必需含有针对性，并有交底人和被交底人签字。 (4)建立并实施安全生产检验制度。 (5)建立机械设备、临电设施和各类脚手架工程设置无成后验收制度。未经过验收和验收不合格严禁使用。第六节 劳务用工管理 1. 各施工人员，必需接收制冷施工安全教育，未经制冷施工安全教育，严禁上岗作业。 2. 每日上班前，班组责任人，必需召集所辖全体人员，针对当日任务，结合安全技术交底内容和作业环境、设施、设备情况、本队人员技术素质、安全意识、自我保护意识和思想状态，有针对性地进行班前安全活动提出具体注意事项，跟踪落实。 3. 强化外协施工人员管理。用工手续必需齐全有效，严禁私招乱雇，杜绝违法用工现象。第七节 临时用电管理 1. 建立现场临时用电检验制度，按现场临时用电管理要求对现场多种线路和设施进行定时检验和不定时抽查。 2. 现场需确保电源供给。临时配电线路必需规范架设，架空线必需采取绝缘导线，不得采取塑胶软线，不得成束架空敷设，也不得沿地面明敷设。 3. 施工机具、车辆及人员，应和内、外电线路保持安全距离。达不到规范要求最小距离时，必需采取可靠防护方法。第八节 其它管理及技术方法1. 雨季施工方法（1）现场设备、材料必需避免在低洼处，要垫高。（2）设备预留孔洞应做防雨方法。（3）施工应做好防火、防滑、防冻、防台风、防煤气中毒工作。（4）室外工程应在雨季前作出安排，尽可能避免在不利条件下施工。2. 现场文明施工管理方法 1）现场文明施工管理，必需实施上级颁发相关要求，施工现场要有各责任人主抓，施工员分工负责，施工现场有一人管文明施工。（2）地点周围要做整齐，干活脚下清，活完料尽、剔凿、保温完后要随时清理洁净，将废料倒在指定地点。（3）上道工序必需为下道工序发明良好条件，主动做好配置工作。（4）现场堆放成品，材料要整齐，以免影响景观。3. 成品及设备部件保护方法 （1）施工人员要认真遵守现场成品保护制度，注意保护建筑内装修，成品设备、机具和设备设施。 （2）设备开箱检验后对易丢、易损件应制订专员负责，库门钥匙、电控箱钥匙妥善保养，库灯、插座等在安装前不要拆包装。设备搬运时明露在外表面应预防碰撞。 （3）机组设备吊装，应确定吊装及运输方案，在吊装时按产品吊装点吊装。特殊情况可邀请专业企业和施工队伍参与。4. 现场材料供给和管理方法 （1）有和工程相适应场地、仓库，以利于堆放、贮备。 （2）现场设备、材料、加工件派专业人员负责按施工进度，计划编制进行收、看、发工作。 （3）库内场内多种材料分规格、型号摆放整齐。 （4）加强对施工班组、料具管理，预防材料和零部件丢失，废料脚料立即收回。5. 降低成本技术方法 施工人员必需充足熟悉工程特点，施工范围、工艺步骤，复核标示尺寸、设置位置等，充足做好施工准备，在确保质量前提下，努力降低成本、增加效益。 （1）合理安排施工进度作业计划，匀衡安排劳动力，预防窝工现象。 （2）合理安排施工次序，搞好协调，杜绝无须要返工现象。严把质量关，精心操作、合理用料、降低成本。提升利用率，做以省力、省材、省时。 第九节 调试、整理及验收1. 试机调试：（1）试机工作应在系统吹污、气密性试验、抽真空、充注氟利昂等项工作，进行并达成要求后，各项统计齐全并经过该项目主管人员核实签章后进行。（2）通电前，务必用万用表测量任意一台机器电控盒内A和B之间电阻值。（3）因设备种类较多，调试时要每台进行调试和测试并将调试统计交验收单位。（4）每台试机前首先检验设备紧固件是否拧紧，仪表和电气设备应调试合格。（5）每台试机连续运转应达成8小时为合格。2. 完工验收和交工验收：（1）完工验收前应含有文件；（2）外观检验；（3）联合试运转；（4）在综合效能试验测定和调整后，填写试运转数据表（另附表），各项指标满足设计要求时进行交工验收，填写后运转数据表需存档。（5）培训业主及使用人员相关操作常识 第十节 售后服务方法及保修承诺我企业承诺：对于此次项目中提供货物根据以下售后服务条款实施：1. 随机提供具体资料： 安装说明书 使用说明书 保修证 合格证2. 组织含有丰富施工经验施工队伍负责本工程具体施工，确保安装质量及系统使用功效，并确保空调系统运行平稳、高效、可靠.3. 提供对应无偿技术培训。 无偿进行现场培训： a、使用注意事项； b、通常故障维修。4. 保修范围： 对本工程中我方提供系统设备（含相关附件）承诺：整机保修12个月，关键部件即压缩机保修1年； 保修期内系统因为非人为原因造成故障，我方负责无偿维修；同时负责在整机保修期内每十二个月对设备提供二次无偿保养维护服务； 保修期内因使用不妥或保修期外发生故障，提供无偿服务，只收取更换部件成本费。 5. 冷库维护和信息处理方法：我企业对承接完成每一冷库项目均建立完善信息处理技术平台，依据技术要求定时、定点、定人巡检、保养、维护。凡我企业承建或维保冷库工程项目均享受终生用户荣誉地位。享受包含用户项目范围内一切咨询、培训、维护服务。我企业设置二十四小时服务热线，随时提供服务。冷库附图
