回填土综合标准施工专业方案终.docx

目 录
第一章 编制依据 2
第二章 工程概况 2
第三章 施工布署 4
3.1回填土种类、范围及要求： 4
3.2施工进度安排： 5
3.3施工机具配置： 5
3.4 劳动力配置： 6
3.5 技术准备： 6
3.6 施工现场准备 6
第四章 施工工艺 7
4.1 工艺步骤： 7
4.2 通常要求： 7
第五章 检验、试验 9
第六章 质量标准 10
6.1主控项目： 10
6.2通常项目： 10
6.3许可偏差项目： 11
第七章 安全、环境、质量确保方法 11
7．1质量确保方法 11
7.2安全确保方法 12
7．3工期确保方法 13
7．4成品保护方法 13
7．5文明施工确保方法 14

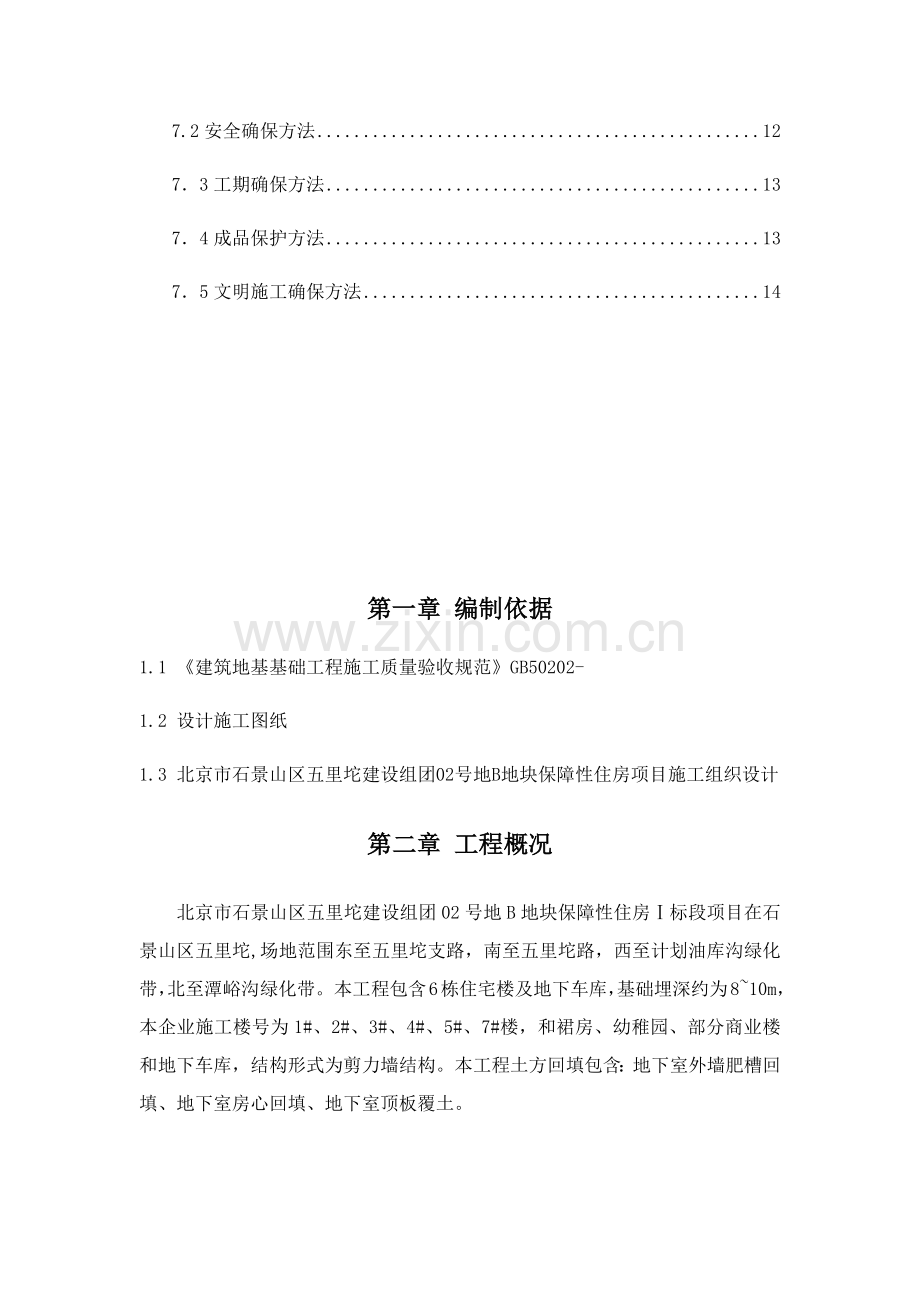

第一章 编制依据
1.1 《建筑地基基础工程施工质量验收规范》GB50202-
1.2 设计施工图纸
1.3 北京市石景山区五里坨建设组团02号地B地块保障性住房项目施工组织设计
第二章 工程概况
北京市石景山区五里坨建设组团02号地B地块保障性住房Ⅰ标段项目在石景山区五里坨,场地范围东至五里坨支路，南至五里坨路，西至计划油库沟绿化带，北至潭峪沟绿化带。 本工程包含6栋住宅楼及地下车库，基础埋深约为8~10m，本企业施工楼号为1#、2#、3#、4#、5#、7#楼，和裙房、幼稚园、部分商业楼和地下车库，结构形式为剪力墙结构。本工程土方回填包含：地下室外墙肥槽回填、地下室房心回填、地下室顶板覆土。
序号
项目
内容
1
工程名称
石景山区五里坨建设组团02号地B地块保障性住房项目
2
工程地址
石景山区五里坨
3
建设单位
北京京西景荣置业
4
设计单位
九源（北京）国际建筑顾问
5
监理单位
北京赛瑞斯国际工程咨询
6
质量监督单位
北京市石景山区质量监督站
7
施工总承包单位
上海伦明建设（集团）
9
建筑面积
总建筑面积11万㎡，其中地下车库2万㎡
结构概况
住宅楼
项目名称
内容说明
设计概况
安全等级
二级
抗震设防烈度
8度

结构设计
使用年限
50年
抗震设防分类
丙类
结构型式
基础形式
筏形基础

主体结构
剪力墙结构
抗震等级
高层剪力墙
二级
层高
1~7#住宅楼标准层层高2.8m
混 凝 土
强度等级
C15、C25、C30、C30P6、C30P8、C35等
独立地下车库
项目名称
内容说明
设计概况
安全等级
二级
抗震设防烈度
8度
结构设计
使用年限
50年
抗震设防分类
丙类
结构型式
基础形式
条形基础和独立柱基础+防水板（人防）
主体结构
框架剪力墙和无梁楼盖结构
抗震等级
地下二层
三级
地下一层
三级
层高
地下车库地下二层层高5.15m，地下一层3.65m
混 凝 土
强度等级
C15、C25、C30、C30P8、C40等
第三章 施工布署
3.1回填土种类、范围及要求：
基坑深11.23m，地库肥槽距外墙0.8米范围之内以2：8灰土材料回填（有护坡桩部位全部以2：8灰土回填），其它以素土回填，回填密实度要求大于0.94。住宅楼肥槽距外墙0.8米范围之内以2：8灰土材料回填，其它范围以素土，回填密实度要求大于0.94。回填宽1m，上口约6m；肥槽宽度500~800mm范围内采取2:8灰土，以外采取原土回填；房心回填深600mm，素土扎实；顶板覆土采取种植土，厚3m左右，灰土、素土压实系数为0.94;以下图:

图一、外墙大样详图
填土土料含水量大小直接影响到扎实质量，在扎实前须先做击实试验，以得到符合密实度要求条件下最优含水量和最少扎实遍数。土料含水量以手握成团，落地开花为宜。
表2、土最优含水量和最大干密度参考表
序号
土种类
变动范围
最优含水量(%)(重量比)
最大干密度（t/m3）
1
砂土
8～12
1.80～1.88
2
粘土
19～23
1.58～1.70
3
粉质粘土
12～15
1.85～1.95
4
粉土
16～22
1.61～1.80
回填土不得含有有机物及杂质。使用前过筛，其粒径小于15mm，含水率按试验最好含水量控制。
回填用块灰或生石灰粉；使用前充足熟化过筛，不得含有未熟化生石灰块，其粒径不得大于5mm。
3.2施工进度安排：
依据土建总控计划，做出对应调整。本工程回填土计划于5月中旬开始回填，至6月下旬回填土施工完成。
3.3施工机具配置：
表3、机具配置表
序号
名称
单位
数量
备注
1
木夯
个
5

2
蛙式打夯机
台
10

3
手推车
辆
20

4
铁锹（尖头及平头）
把
50

5
2m靠尺
根
5

6
胶皮管
米
50～100

7
小线或细铁丝
米
若干

8
钢尺
米
50

9
机械翻斗车
台
4

3.4 劳动力配置：
依据项目进度要求，配置充足劳动力。
表4、劳动力配置表
序号
名称
数量
1
振捣手
10人
2
小推车
20（每车配1人）
3
打夯机
10（每机配2人）
4
平土
4人
5
车辆调度
1人
总计

55人
3.5 技术准备：
熟悉图纸,了解掌握回填土施工工艺,按图纸和项目经理部施工进度计划合理安排材料、机具、人员进场施工。
按施工方案和技术规程对操作者进行技术安全交底并下达作业指导书，认真做好回填材料进场验收检验工作。
3.6 施工现场准备
（1）、回填前应对基础进行检验验收，并办好隐蔽检验手续。而且混凝土应达成要求强度值后方可进行回填。
（2）、施工前应依据工程特点、材料种类、设计压实系数等合理确定填料含水率控制范围，分层厚度和压实遍数等参数。
（3）、房心和沟槽回填应在完成上、下水电安装后再进行，并将沟槽、地坪上积水和有机物等清理洁净。
（4）、施工前应做好水平高程标志设置，如在基坑（槽）或沟边坡上每隔3m做一水平标志。
（5）、回填土施工前，应对外墙面防水层，及保护层进行验收合格。并办理完成，隐检手续方进行回填土施工。
（6）、车库顶板回填，应对防水层及防水保护层进行施工完成，办理完成隐检手续，方可进行回填土施工。
（7）做好灰土配合比。为确保灰土配比正确度，对灰土和素土采取固定器具进行计量，进行过斗处理，搅拌均匀。通常应搅拌2-3层，并要求拌合好灰土颜色应该一致。
第四章 施工工艺
4.1 工艺步骤：
1、素土回填程序：基层清理→防水→结构验收→取土→虚铺→打夯→取样试验→虚铺上层土。
2、灰土回填程序：基层清理→防水→结构验收（下层素土隐检、验收）→按配合比拌和均匀→取土→虚铺→打夯取样检验→虚铺上一层灰土。
3、砂土、级配砂石：基槽底清理→检验土质→分层铺土→扎实→找平验收
4.2 通常要求：
4.2.1用打夯机扎实：
从场地最低部分开始，由一端向另端自下而上分层铺填。每层虚铺厚度，用打夯机械扎实时小于25cm。
用蛙式打夯机等小型机具扎实时，通常填土厚度不宜大于25cm，打夯之前对填土应初步平整，打夯机依次夯打，均匀分布，不留间隙。
较大面积人工回填用打夯机扎实。两机平行时其间距不得小于3m，在同一夯打路线上，前后间距不得小于10m。

4.2.2人工扎实：
人力大面积扎实填土，回填土应分层铺摊扎实，夯前应初步平整，每层土虚铺厚度250mm。
用手推车送土，以人工用铁锹、耙、锄等工具进行回填土。
对于无法使用蛙式打夯机时采取人工夯填土，人力打夯前应将填土初步整平，打夯时要根据一定方向进行，用60～80kg木夯或铁、石夯，由4～8人拉绳，二人扶夯，举高大于0.5m,一夯压半夯，夯夯相接，行行相连，每遍纵横交叉，分层夯打。扎实基槽及地坪时，行夯路线应由四边开始，然后再夯向中间。而且严禁用水浇使水下沉所谓“水夯法”。
基槽回填应在相对两侧或四面同时进行回填和扎实。
当填料为级配砂石时，应充足洒水湿透，以提升压实效果。
4.2.3各部分回填土施工
（1）车库顶板回填：
车库顶板回填土运输可采取小推车倒运或轻型机械运输，采取机械扎实。扎实厚度以200mm左右为一层。回填土必需分层夯打密实，严格控制分层厚度，是确保夯压密实有效方法，并在死角处用4根10×10木方捆在一起木夯扎实。夯打不少于3遍。打夯时要根据一定方向进行，一夯压半夯，夯夯相连，行行相连，每遍纵横交叉，分层夯打,不得漏夯，行走速度≤8m/min。
填筑方法应分水平层依层填筑，由一端向另一端填筑。填土应尽可能采取同类土填筑，并宜控制土含水率在最优含水量范围内。
填方应预留一定沉降量，以备在行车、堆重或干湿交替等自然原因作用下，土体逐步沉落密实,自然下沉，其预留下沉高度（以填方高度百分数计）：对砂土为1.5％；对粉质粘土为3％～3.5％。
雨期施工时预防土料过多含水，经压扎实土面要排水。
（2）肥槽回填：
外墙以外500~800mm范围内: 2：8灰土;以外采取原土回填。基槽部分基础墙两边槽空档，应同时回填，同时扎实。预防一边回填扎实时土侧推力把基础墙挤歪或挤倒。
在基槽内回填，每层虚铺厚度为250mm，扎实后达成200mm，这么才达成回填密实要求。回填土要用环刀取样测定干容重，符合质量验收要求。
肥槽回填二步台以下级配砂石采取机械振捣，扎实时局部可加水湿润。
塔吊基础部分回填,以下图:

图二、塔吊基础部分回填土施工
（3）管道、房心回填扎实：
房心回填土利用结构汽车坡道，进行运土、回填。
在房心回填土时，为预防管道中心线位移或损坏管道，应用人工先在管子两侧填土扎实；并应由管道两边同时进行，直至管顶0.5m以上时，在不损坏管道情况下，方可采取打夯机扎实。回填时，应先把基层大致平整，然后分层扎实（分层方法同基槽）。房心土必需按操作规程分层分遍扎实到需要标高，不然做了室内地面会造成塌陷引发事故。管道外口采取水泥砂浆封堵，内口采取橡皮球，打足气封堵，以免灌水进入地下室。
第五章 检验、试验
按规范要求进行环刀取样，测出干容重，求出土密实度，符合设计要求后再铺上一层土。填土全部完成后，进行表面拉线找平。凡高出许可偏差地方应立即依线铲平，凡低于要求高程地方补土扎实。环刀法取样数量：每段每层进行检验，下层扎实后，经现场环刀取样，取样部位应在每层压实后，去除该层上部厚度1/3（7cm）后，应在扎实层下半部（至每层表面以下2/3处）用环刀取样。此试验方法适适用于粘性土。取样点应在每层2/3深处；现场环刀取样时应去除该层上部厚度1/3后再取样，做干密度试验，经外观检验（表面无松散、起皮）和干密度试验符合设计后方可进行上一层土方回填。严格按取样平面图进行取样。
室内房心回填土每层按450m2左右取样一组；
肥槽填土：每层按长度每45m左右取样一组
取样部位应在每层压实后，（布点及取土层数见回填土取样平面部署图）
级配砂石、砂土回填或不宜用环刀法取样土质用灌砂或灌水法取样数量。此方法可较环刀法合适降低，取样部位应为每层压实后全部深度。此法用于现场测定原状砂和砾质土密度。
填土压实后干密度，应有90％以上符合设计要求，其它10％最低值和设计值之差，不得大于0.08t/m3（0.088g/cm3），且不应集中。
土料运至施工现场应有专职人员检验土质和含水量是否符合要求，用插钎检验铺土厚度。
施工中经过试验求出土在一定含水量范围内，达成设计密实度要求时合理碾压（扎实）遍数，用碾压遍数来控制压实情况，指导施工，并同时进行现场检验作为质量依据。
第六章 质量标准
6.1主控项目：
标高控制：回填后表面标高用水准仪测量，并检验测量统计。
分层压实系数，符合设计要求。按要求方法取样，试验测量不满足要求时随时进行返工处理，直抵达成要求，检验测试统计。
6.2通常项目：
回填土料，符合设计要求取样检验或直观判别，做出统计，检验试验汇报。
分层厚度及含水量，符合设计要求。用水准仪检验分层厚度，取样检测含水量，检验施工统计及试验汇报。
表面平整度用水准仪检验控制在许可偏差范围内。
土方回填前除去积水清除基底垃圾等杂物。
6.3许可偏差项目：
表5、 许可偏差项目
序号
项目
许可偏差（mm）
检验方法
1
顶面标高
-50　　
用水准仪或拉线尺量检验
2
表面平整度
20
用2m靠尺和楔形塞尺检验
第七章 安全、环境、质量确保方法
7．1质量确保方法
7.1.1雨期施工质量确保方法
现在属于雨季，施工时立即收听天气预报，合理组织施工，基坑外围砌挡水砖墙，以预防地表水流入坑内。回填土分层分段连续进行，立即完成。雨前立即压完已填土层，并在最低处设置集水井，作好流水坡1%，以利排除雨水。
应采取遮盖方法，预防雨水大量进入土堆中。如采取方法后，土含水量仍偏大，则应晾干一定时间待含水率适宜后回填。
填土区如有地下水时，应在四面设排水沟和集水井将水位降低。已填好土如遭受水泡，应把上层稀泥铲除后，再进行下道工序。填方区应中间稍高两边稍低，以利排水。基槽回填应连续进行，立即完成。施工中应预防地面水流入基槽内，以免边坡塌方或基土遭到破坏。
7.1.2.质量控制和检验
7.1.2.1.对有密实度要求填方, 回填每层扎实后要按规范要求进行干密度试验检验干密度和密实度。
7.1.2.2灰土、素土回填用环刀取样方法取样。
按规范要求进行环刀取样，测出干容重，求出土密实度，符合设计要求后再铺上一层土。填土全部完成后，进行表面拉线找平。凡高出许可偏差地方应立即依线铲平，凡低于要求高程地方补土扎实。环刀法取样数量：每段每层进行检验，下层扎实后，经现场环刀取样，取样部位应在每层压实后，去除该层上部厚度1/3（7cm）后，应在扎实层下半部（至每层表面以下2/3处）用环刀取样。此试验方法适适用于粘性土。取样点应在每层2/3深处；现场环刀取样时应去除该层上部厚度1/3后再取样，做干密度试验，经外观检验（表面无松散、起皮）和干密度试验符合设计后方可进行上一层土方回填。严格按取样平面图进行取样。
室内房心回填土每层按450m2左右取样一组；
肥槽填土：每层按长度每45m左右取样一组
取样部位应在每层压实后，（布点及取土层数见回填土取样平面部署图）
7.1.2.3级配砂石、砂土回填或不宜用环刀法取样土质用灌砂或灌水法取样数量。此方法可较环刀法合适降低，取样部位应为每层压实后全部深度。此法用于现场测定原状砂和砾质土密度。
7.1.2.2填土压实后干密度，应有90％以上符合设计要求，其它10％最低值和设计值之差，不得大于0.08t/m3（0.088g/cm3），且不应集中。
7.1.2.3土料运至施工现场应有专职人员检验土质和含水量是否符合要求，用插钎检验铺土厚度。
施工中经过试验求出土在一定含水量范围内，达成设计密实度要求时合理碾压（扎实）遍数，用碾压遍数来控制压实情况，指导施工，并同时进行现场检验作为质量依据。
夜间施工时，应合理安排施工次序，设有足够照明设施，预防铺填超厚，严禁汽车直接倒土入槽。
7.2安全确保方法
7.2.1．施工前由工长做好安全技术交底。
7.2.2．在基槽回填时为串列工作制，前后间距不得小于10m ，和槽边、墙边间距不得小于500mm，该范围内采取人力扎实，以防打夯机翻倒伤人，房心回填时为并列工作制，左右间距不得小于5m。第一遍松土打夯时，不得强行牵拉。
7.2.3．现场照明充足，施工人员进入现场必需戴好安全帽。
现场临时用电、配电线路必需按规范架设整齐，配电系统必需实施分级配电。停止使用配电箱应切断电源，箱门上锁。
7.2.4．蛙式打夯机电源电缆必需选择橡皮套电缆，长度不得超出50m，
电源开关至电机段电缆应沿扶把穿软管敷设固定，操作开关必需选择单相开关。
蛙式打夯机把手部位应绝缘保护，一机必需设两人，操作人员理线人员必需带绝缘手套、穿绝缘鞋进行施工。
蛙式打夯机大皮带轮及固定套不得轴向窜动，偏心块必需连接牢靠，发觉异常现象，切断电源，立即向工长汇报，方便维修保养。
蛙式打夯机必需两人操作，操作人员必需戴绝缘手套、穿绝缘胶鞋，操作柄应采取绝缘方法，打夯机停用应切断电源，严禁在打夯机运转时清除积土。
7．3工期确保方法
合理安排施工作业面，加大人力物力投入，做到有些人就有工作面，有工作面就有些人。
严格按标准进行施工，预防因回填土质量问题引发返工，欲速则不达，影响工期。
加大机械设备投入，提升机械化程度，降低工人施工强度，加紧进度。
7．4成品保护方法
施工时，应注意保护定位桩、轴线桩、高程控制点，预防碰撞位移。
回填过程中，注意覆盖，避免长时间日晒或雨淋。
对已完砼结构进行妥善保护，尤其是边角，其次砼应达成一定强度，不致因填土损伤其棱角，安排专员进行调度，以免碰撞。
施工时，防水层、保护层应注意保护，预防碰撞损坏防水层。回填过程中，预防在回填过程中对预留管线、结结组成损坏，注意作好防冻、防雨、保温覆盖工作，避免长时间日晒或雨淋和受冻。
安排专员进行施工调度，安排专员进行包裹遮挡，不得碰撞，不致因回填土损坏其它结构。
随时检验防水层聚苯板保护工作，随时调整遮挡用多层板，使聚苯板得到有效保护。
7．5文明施工确保方法
1、夜间作业，作业面应有足够照明；同时，灯光不得照向场外，影响马路交通安全及居民休息。
2、运输期间为预防路中有扬尘或遗撒，再装车时土不得超出车槽周遍，然后用材料布覆盖。
3、运输车在进出厂有专员清扫汽车轮胎和场地确保汽车运输过程中不污染路面。
4、假如当日风过大应立即停止运输。
5、为了确保施工现场无扬尘有专员进行洒水。
6、运输车在清洗后污水排入污水池经沉淀后方可排向市内污水管道设施。
