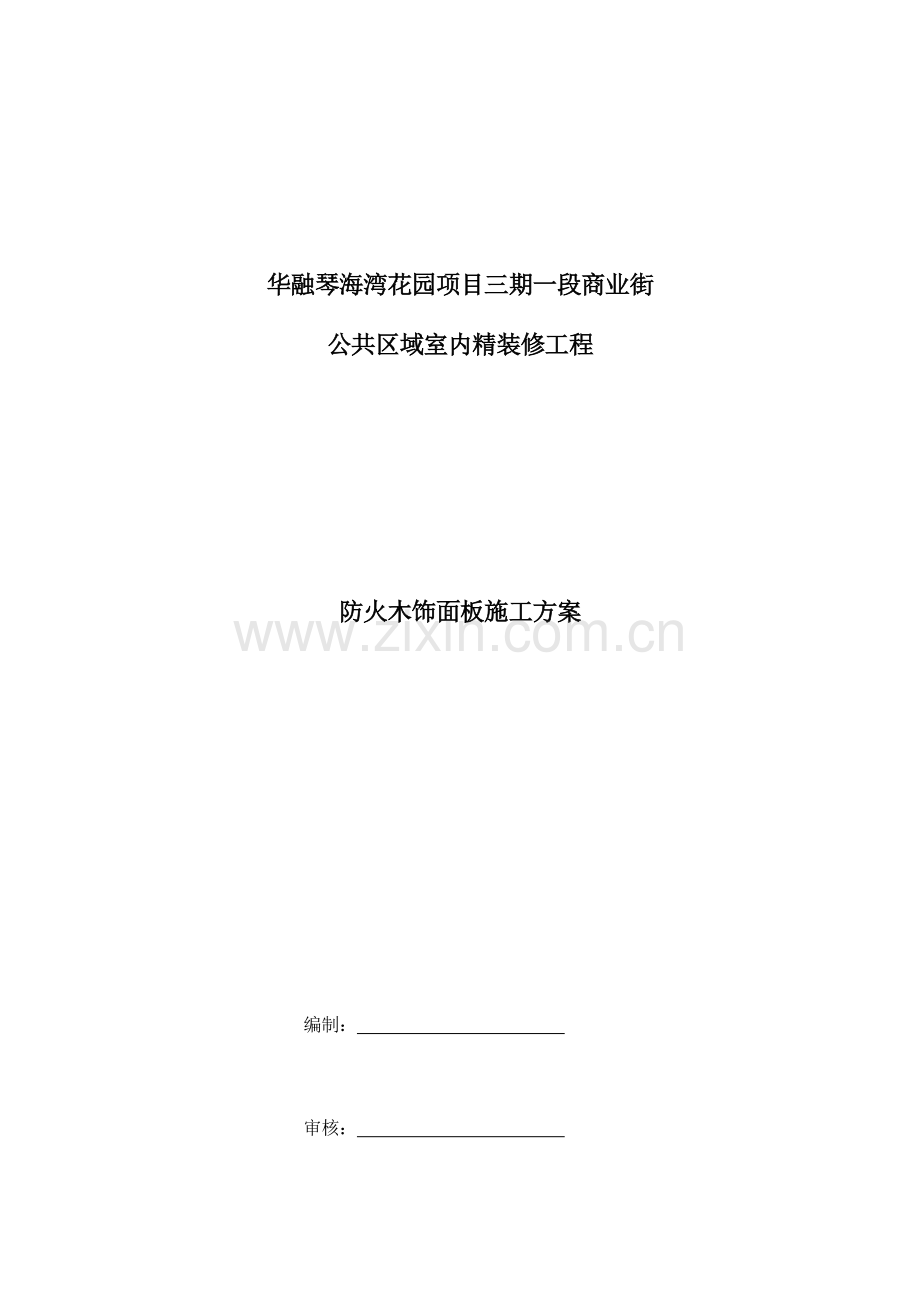

华融琴海湾花园项目三期一段商业街
公共区域室内精装修工程

防火木饰面板施工方案

编制：

审核：

审批：

中艺建筑装饰
3月

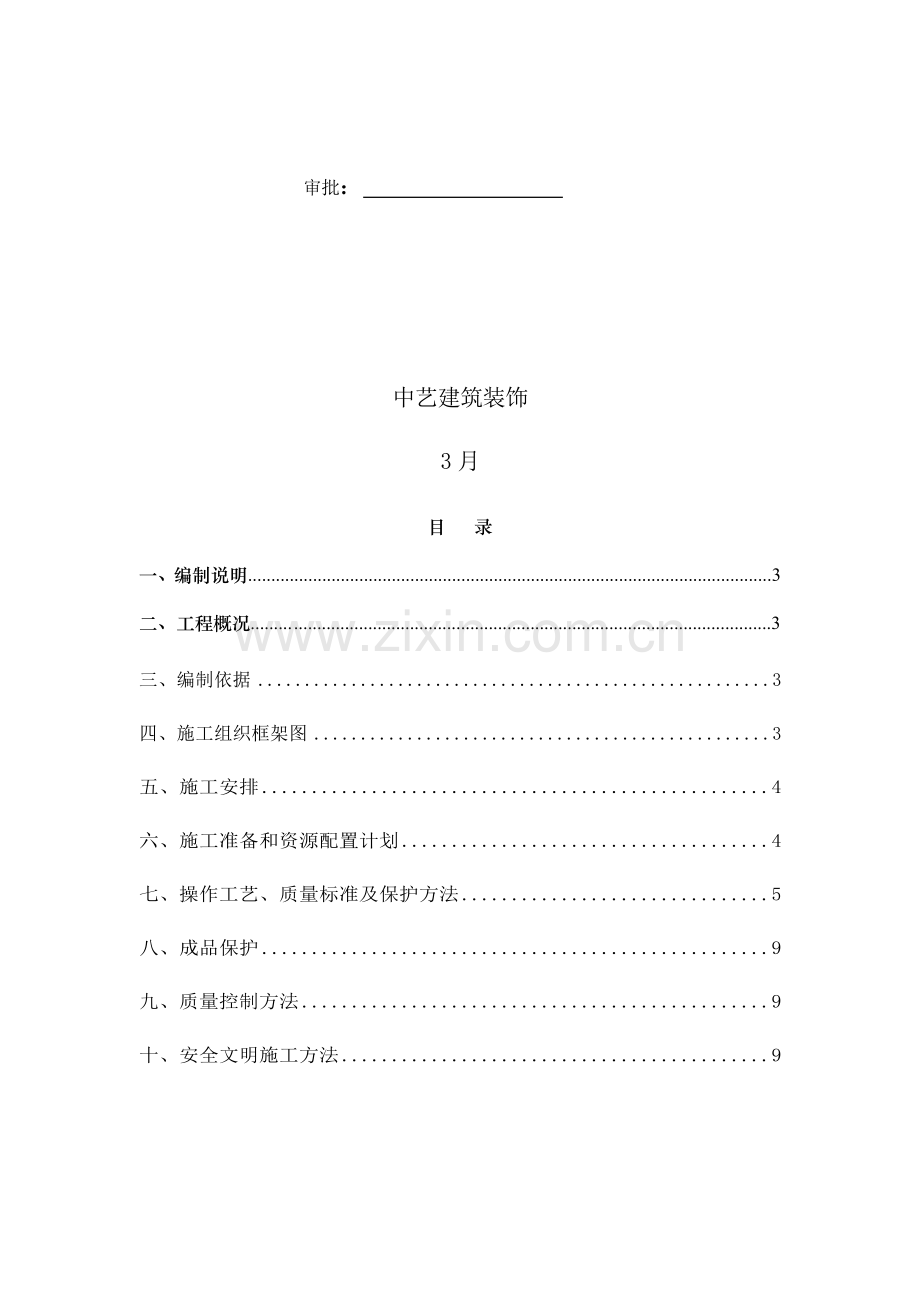

目 录
一、编制说明.................................................................................................................3
二、工程概况......... 3
三、编制依据 3
四、施工组织框架图 3
五、施工安排 4
六、施工准备和资源配置计划 4
七、操作工艺、质量标准及保护方法 5
八、成品保护 9
九、质量控制方法 9
十、安全文明施工方法 9

防火木饰面板施工方案
一、编制说明：
本施工组织设计在编制过程中，充足考虑了本工程施工特点及对应施工规范要求和我企业内部管理规章制度，本着优化施工方案、强化质量管理、合理安排工期、降低资源消耗标准，编制了本工程施工组织设计。
二、工程概况
（1） 工程名称：华融琴海湾花园三期一段商业街室内精装修工程
（2） 工程地点：珠海市横琴镇
（3） 监理单位：深圳市华西建设监理
（4）装修面积：华融琴海湾花园项目三期一段商业街建筑面积约11990平方米，下一层，地上三层。
（5） 质量目标：合格
三、编制依据
（1） 图纸及招标文件；
（2） 施工图平面图纸；
（3） 建筑工程施工质量验收统一标准GB 50300- ；
（4） 建筑装饰装修工程质量验收规范GB 50210- ；
（5） 建筑地面工程施工质量验收规范GB 50209-；
（6） 施工现场临时用电安全技术规范JGJ46-。
四、 施工组织框架

五、施工安排
（1）、施工段划分：
一层2-23轴交B-C轴、二层2-21轴交B-C轴、三层3-21轴交B-C轴；以现有楼层为施工段划分依据，即划分为三个施工段。
（2）、依据总工期计划，各施工段施工工期安排以下：
施工部位
开始时间
结束时间
工程量（m2）
2F内街墙面
.3.13
.3.23
约250
3F内街夹层墙面
.3.25
.4.10
约1300
3F内街柱面墙面
.4.11
.4.26
约1300
1F内街墙面
.4.10
.4.25
约450
六、施工准备和资源安排计划
1、技术准备
（1） 组织对施工验收规范及相关标准学习，对装修施工图纸深入深入，细化地面石材排版具体尺寸，并结合水、电相关专业图纸，使每位管理人员全部能清楚地面石材铺贴工艺做法。
（2） 施工前由总工程师组织技术人员、施工工长、质检员及劳务队班组长进行施工方案交底，使每位管理人员全部能掌握防火木饰面挂板施工关键、难点，在施工中能正确操作。
（3） 依据精装修图纸、方案并结合工程结构实际情况制订具体有针对性和可操作性技术交底，做好技术交底工作，对于节点大样及特殊作法，绘制出具体大样图。
（4） 施工前对现场进行实测，依据实测数据再来修改现有设计排版图纸，然后依据修改后设计图纸来加工石材板块；对各区域地面不一样材质、规格板块进行统一编号处理，出具木饰面安装编号图，方便工人操作。
2、机具准备
电锯、刨、磨、钻及钉等 扫帚、锤子、喷枪、4.2mm×50mm十字头自攻钉、排笔等。
3、材料准备
(1)按设计要求防火木饰面板(本工程关键防火木饰面板尺寸为600mm×1200mm)已经到位；
(2)按进场计划备足龙骨(竖向主龙骨通常采取40mm×20mm方钢管，横向次龙骨采取40mm×20mm方钢管、挂件(分可调挂件、一般挂件两种，由企业工厂开发定制)、切口螺丝、自攻螺丝。龙骨规格大小和间距依据防火木饰面板分格大小和重量，经过计算确定。
4、作业条件
(1)主体结构已经过相关单位检验合格并已验收。
(2)专题施工方案已编制完成，并经审核后已完成了交底工作。
(3)防火木饰面板工程所需施工图及其它设计文件已含有。
(4)施工安全及技术交底工作已按要求完成。
(5)材料合格证书、性能检测汇报、进场验收统计和复检汇报已符合要求。
(6)墙上电器、消防设施已经完成，并已经做好隐蔽工程预检验验收。
(7)各相关专业工种之间已完成了交接检验，并形成了统计。
(8)可能对防火木饰面板施工环境造成严重污染分项工程已安排在防火木饰面板施工前进行。
(9)有土建移交控制线和基准线。
(10)脚手架等操作平台已搭设就位。
(11)防火木饰面板尺寸及数量和排板图所表示要求一致，运输到工地后和下料单标注尺寸数量一致，每块板背后标注具体应用部位及编号。下料单标注板材尺寸为成品可视板面(不含缝隙)实际尺寸，但在工厂加工时在防火木饰面板边缘另加横向4mm、纵向8mm接缝卡槽尺寸。

七、操作工艺、质量标准及确保方法
1、墙面处理
对结构面层进行清理，同时进行吊直、找规矩、弹出垂直线及水平线。并依据内墙防火木饰面板装饰深化设计图纸和实际需要弹出安装材料位置及分块线。墙面防火木饰面板分格宽度水平方向为600mm，垂直方向为1200mm，局部按深化设计要求作调整。也能够根据设计要求用其它规格板材。
2、施工测量放线
(1)按装饰设计图纸要求，复查由土建方移交基准线。
(2)放标准线：防火木饰面板安装前要事先用经纬仪打出大角两个面竖向控制线，最好弹在离大角200mm位置上，方便随时检验垂直挂线正确性，确保顺利安装。在每一层将室内标高线移至施工面，并进行检验；在放线前，应首先对建筑物尺寸进行偏差测量，依据测量结果，确定基准线。
(3)以标准线为基准，根据深化图纸将分格线放在墙上，并做好标识。
(4)分格线放完后，应检验膨胀螺丝位置是否和设计相符，不然应进行调整。
(5)竖向挂线宜用ф1．0～ф1．2钢丝为好，下边沉铁随高度而定，通常20m以下高度沉铁重量为5—8kg，上端挂在专用挂线角钢架上，角钢架用膨胀螺栓固定在建筑物大角顶端，一定要挂在牢靠、正确、不易碰动地方，并要注意保护和常常检验，在控制线上、下作出标识。假如通线长超出5mm，则用水平仪抄水平，并在墙面上弹出防火木饰面板待安装龙骨固定点具体位置。
(6)注意事项：
宜将本层所需膨胀螺栓全部安装就位。膨胀螺栓位置误差应按设计要求进行复查，当设计无明确要求时，标高偏差不应大于1Omm，位置偏差不应大于2Omm。
3、固定纵向通长主龙骨(40mm×20mm方钢管)和横向次龙骨(40mm×20mm方钢管)
(1)依据控制线确定骨架位置，严格控制骨架位置偏差；防火木饰面板关键靠骨架固定，所以必需确保骨架安装牢靠性。用膨胀螺栓固定连接钢板，将主龙骨焊接在连接钢板上，焊接次龙骨，和主龙骨连成一体。注意在挂件安装前必需全方面检验骨架位置是否正确、焊接是否牢靠，并检验焊缝质量：安装时务必用水平尺使龙骨上下左右水平或垂直。
(2)龙骨防锈。①槽钢主龙骨、预埋件及各类镀锌角钢焊接破坏镀锌层后均满涂两遍防锈漆(含补刷部分)进行防锈处理并控制第一道和第二道涂刷间隔时间大于12小时。②型钢进场必需有防潮方法并在除去灰尘及污物后进行防锈操作。③不得漏刷防锈漆，尤其控制为焊接而预留缓刷部位在焊后涂刷不得少于两遍。最好采取镀锌龙骨。
4、安装挂件
在每块防火木饰面板上，最上面一排固定连接件固定点距防火木饰面板上端为4Omm。最下面一排固定连接件固定点距防火木饰面板下端为8Omm。中间板材部分以370mmI为等距均分安装横向固定连接件。现场纵、横向固定连接件和板块分格相对应，经过不锈钢挂件固定板材。板块上桂点一侧设限位螺钉，另一侧为自由端，既确保板块正确定位，又确保板块在温差及主体结构位移作用下自由伸缩，该结构板固定靠型材挂接来实现，板块直接挂于横龙骨特殊槽口上，靠龙骨本身定位。型材接合部位大多用铝合金装饰条连接，局部用硅胶，横竖连接采取浮动式伸缩结构。
5、防火木饰面板安装
5.1安装要求
(1)不锈钢金属挂件安装位置必需经过严格计算，确保板材安装正确可靠。
(2)固定完连接金属挂片后，在安装前撕下双面保护膜。
(3)安装板材次序为先安装底层板，然后安装顶层板。
5.2防火木饰面板不锈钢金属挂件安装
依据设计尺寸及图纸要求，将板材放在平整木质平台上面，按定位线和定位孔进行加工，在板材上打孔直径尺寸要比固定螺钉直径小1mm，孔深要比螺钉深1mm。不要钻透板材。安装不可调挂件及可调挂件：挂件在靠近板材最上沿一排应该安装可调挂件，板材其它部位和之平等挂件均为不可调挂件。挂件安装应依据设计尺寸，将专用模具固定在台钻上，进行打孔。挂件纵向间距取决于横撑龙骨间距，挂件间距依据板材大小来计算，间距通常要求为400mm一块，金属挂件外沿距板材边缘为4Omm，在安装过程中，在每块防火木饰面板横向两侧距边缘4Omm位置安装挂件，中间部分以370mm间距等分。
5.3底部防火木饰面板安装
将金属挂件安装在平面及阴阳角板内侧，将板材举起，挂在横撑龙骨上面，调整防火木饰面板后上方调整螺钉。先安装底层板，等底层面板全部就位后，用激光标线仪检验一下各板水平是否在一条线上，如有高低不平要进行调整，调整板后金属挂件，直到面板上口在一条水平线上为止；先调整好面板水平和垂直度，再检验板缝，板缝宽横向为8mm，竖向为4mm。板缝均匀，然后安装锁紧螺钉，预防板材横向滑动。防火木饰面板最下端距地面距离为8mm，竖龙骨预留到地，下端预留部分用硅胶嵌缝(图1)。
5.4顶部防火木饰面板安装
顶部一层面板和下部板材安装要求一致，板材上端和吊顶间留8mm缝隙，用硅胶嵌缝(图1-③)。防火木饰面板安装最好在吊顶施工后进行。
5.5安装质量要求
(1)金属龙骨、防火木饰面板必需有产品合格证，其品种、型号、规格应符合设计要求。
(2)金属龙骨使用紧固材料，应满足设计要求及结构功效。骨架和基体结构连接应牢靠，无松动现象。
(3)防火木饰面板纵横向铺设应符合设计要求。
(4)连接件和基层、板材连接要牢靠固定。
(5)安装调整板缝要首先松动上卡可调螺栓，从下往上松动板材后，才能够进行板材位置调整，不能生硬撬动。
(6)转角板最短边不得小于300mm，不然在角上需要一个固定点。
(7)安装许可偏差见表1。

八、 成品保护
（1）挂板堆放场地必需清洁，避免和重物相碰。
（2）挂板面层油漆喷涂后，确保其它涂料不能和其接触；挂板面如有污染应立即清理，涂料颜色应和面层涂料颜色一致。
九、质量控制方法
1.从整个墙面整体出发，确定好挂板位置。
2.挂板和挂板之间搭接缝满足施工要求，且墙面铺钉平整。
十、安全文明施工方法
(1)作业人员必需随时携带和使用安全帽和安全带，预防机具、材料坠落。
(2)凡耍带入楼内机械，事先必需接收安全检验，合格后方可使用。另外，携带电动工具时，必需在作业前先作自我检验，作好统计。
(3)木工使用锯、电动工具严禁带手套。天天作业前后检验所用工具。
(4)带刃工具不得放在工作台面上，更换完成放回工具箱，关闭电源。
(5)不得随意拆除脚手架连墙件等临时作业设施，不得已必需拆除脚手架连墙件或搭板时，需得到安全人员许可，作业结束后，务必复原。板材安装操作脚手架安装要稳定可靠。
(6)作业前，清理作业场地，下班后整理场地，不要将材料工具乱放，在作业中止或结束时，当日清扫垃圾并投放到指定地点。
(7)在电焊作业时，必需设置接火斗，配置看火人员：多种防火工具必需齐全并随时可用，定时检验维修和更换。
(8)工人操作地点和周围必需清洁整齐，要做到边干活边清理。
(9)现场多种材料机械设备要按建设单位要求位置堆放，堆放场地坚实平整，并有排水方法，材料堆放要按品种、规格分类堆放，要求堆放整齐，易于保管和使用。
(10)进行挂板铺钉时，严禁随意向地面抛杂物，以免伤人。
(11)高空作业戴好安全带。
