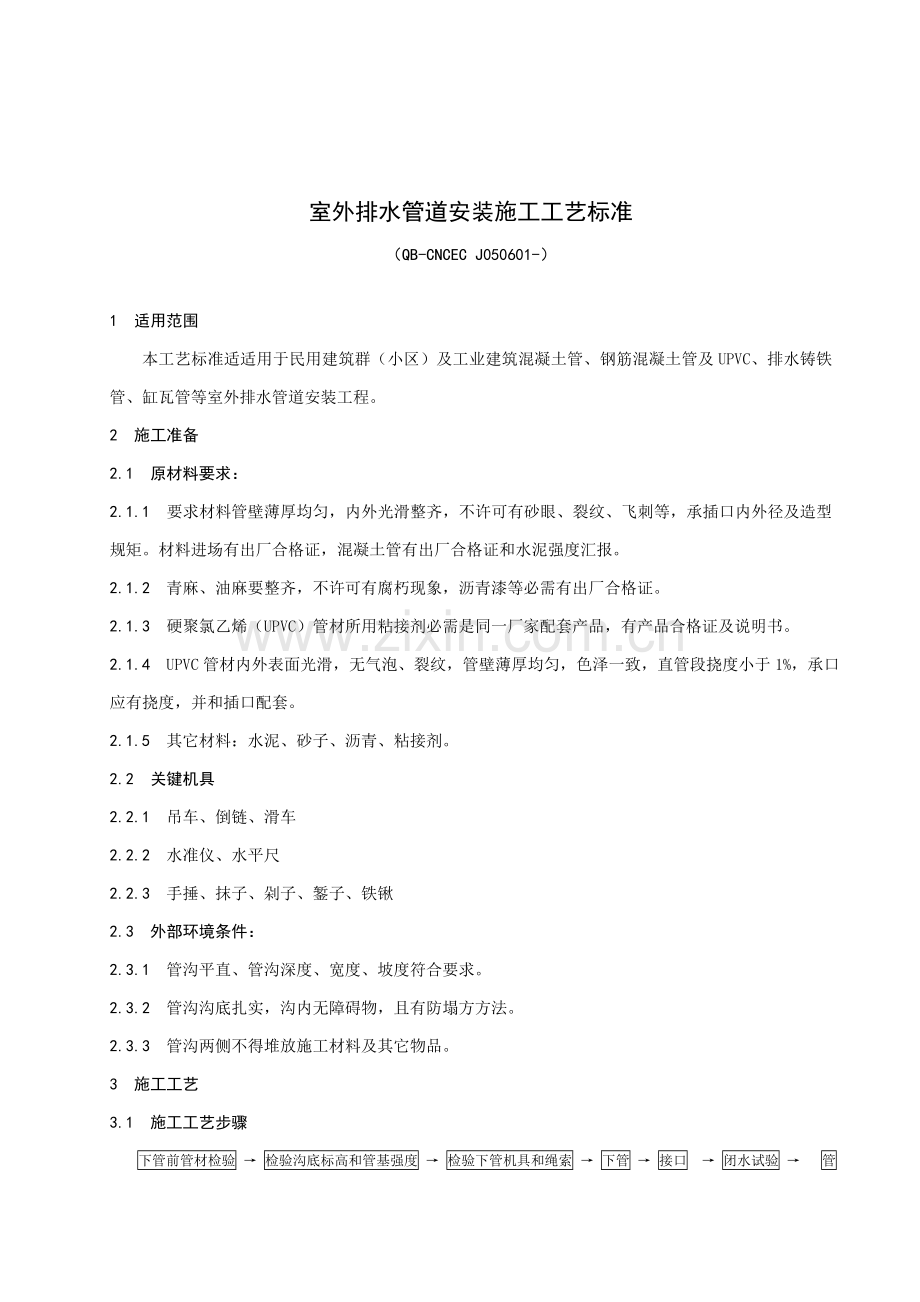

室外排水管道安装施工工艺标准
（QB-CNCEC J050601-）

1 适用范围
本工艺标准适适用于民用建筑群（小区）及工业建筑混凝土管、钢筋混凝土管及UPVC、排水铸铁管、缸瓦管等室外排水管道安装工程。
2 施工准备
2.1 原材料要求：
2.1.1 要求材料管壁薄厚均匀，内外光滑整齐，不许可有砂眼、裂纹、飞刺等，承插口内外径及造型规矩。材料进场有出厂合格证，混凝土管有出厂合格证和水泥强度汇报。
2.1.2 青麻、油麻要整齐，不许可有腐朽现象，沥青漆等必需有出厂合格证。
2.1.3 硬聚氯乙烯（UPVC）管材所用粘接剂必需是同一厂家配套产品，有产品合格证及说明书。
2.1.4 UPVC管材内外表面光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致，直管段挠度小于1%，承口应有挠度，并和插口配套。
2.1.5 其它材料：水泥、砂子、沥青、粘接剂。
2.2 关键机具
2.2.1 吊车、倒链、滑车
2.2.2 水准仪、水平尺
2.2.3 手捶、抹子、剁子、錾子、铁锹
2.3 外部环境条件：
2.3.1 管沟平直、管沟深度、宽度、坡度符合要求。
2.3.2 管沟沟底扎实，沟内无障碍物，且有防塌方方法。
2.3.3 管沟两侧不得堆放施工材料及其它物品。
3 施工工艺
3.1 施工工艺步骤
下管前管材检验 → 检验沟底标高和管基强度 → 检验下管机具和绳索 → 下管 → 接口 → 闭水试验 → 管道冲洗 → 回填

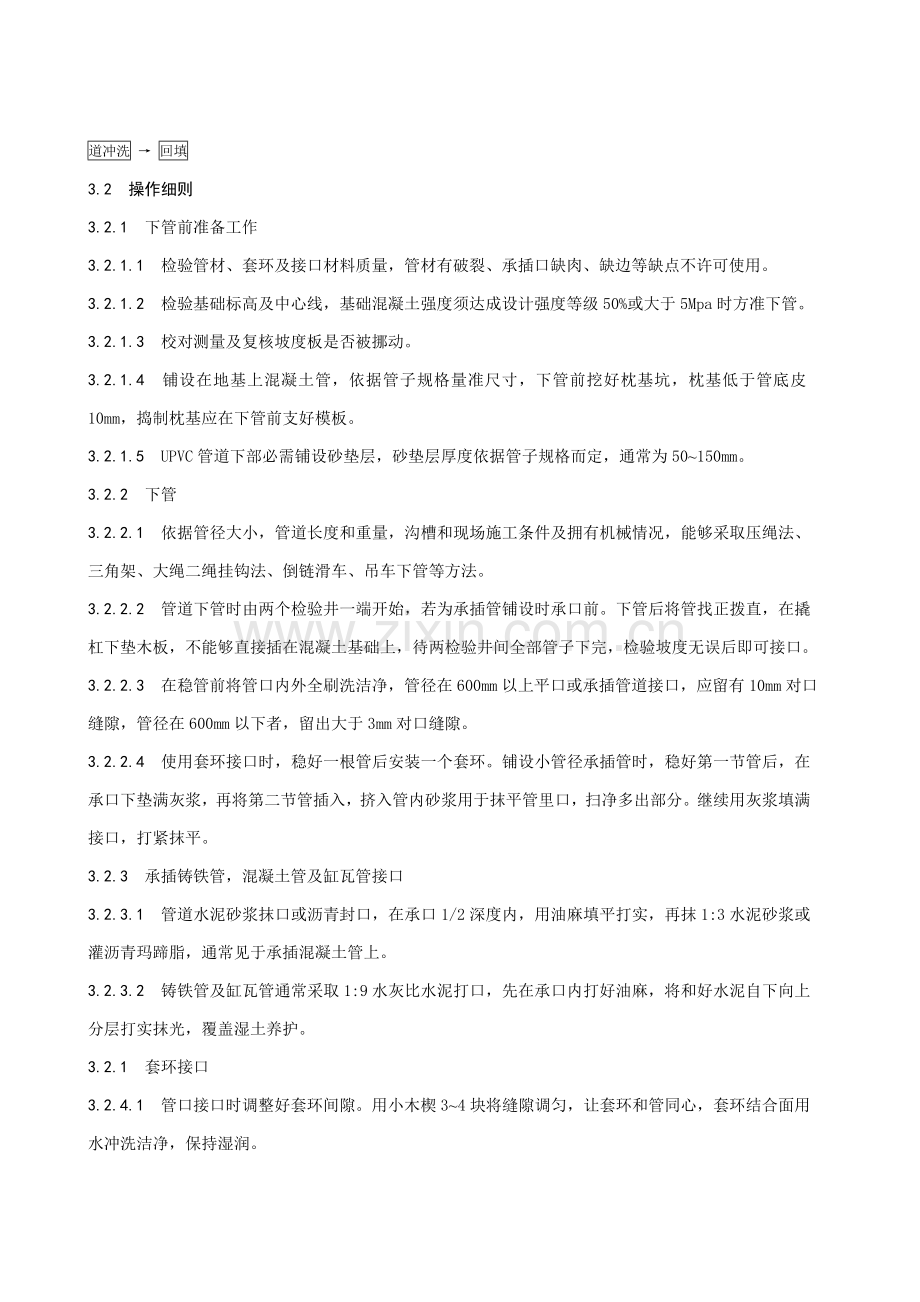

3.2 操作细则
3.2.1 下管前准备工作
3.2.1.1 检验管材、套环及接口材料质量，管材有破裂、承插口缺肉、缺边等缺点不许可使用。
3.2.1.2 检验基础标高及中心线，基础混凝土强度须达成设计强度等级50%或大于5Mpa时方准下管。
3.2.1.3 校对测量及复核坡度板是否被挪动。
3.2.1.4 铺设在地基上混凝土管，依据管子规格量准尺寸，下管前挖好枕基坑，枕基低于管底皮10mm，捣制枕基应在下管前支好模板。
3.2.1.5 UPVC管道下部必需铺设砂垫层，砂垫层厚度依据管子规格而定，通常为50~150mm。
3.2.2 下管
3.2.2.1 依据管径大小，管道长度和重量，沟槽和现场施工条件及拥有机械情况，能够采取压绳法、三角架、大绳二绳挂钩法、倒链滑车、吊车下管等方法。
3.2.2.2 管道下管时由两个检验井一端开始，若为承插管铺设时承口前。下管后将管找正拨直，在撬杠下垫木板，不能够直接插在混凝土基础上，待两检验井间全部管子下完，检验坡度无误后即可接口。
3.2.2.3 在稳管前将管口内外全刷洗洁净，管径在600mm以上平口或承插管道接口，应留有10mm对口缝隙，管径在600mm以下者，留出大于3mm对口缝隙。
3.2.2.4 使用套环接口时，稳好一根管后安装一个套环。铺设小管径承插管时，稳好第一节管后，在承口下垫满灰浆，再将第二节管插入，挤入管内砂浆用于抹平管里口，扫净多出部分。继续用灰浆填满接口，打紧抹平。
3.2.3 承插铸铁管，混凝土管及缸瓦管接口
3.2.3.1 管道水泥砂浆抹口或沥青封口，在承口1/2深度内，用油麻填平打实，再抹1:3水泥砂浆或灌沥青玛蹄脂，通常见于承插混凝土管上。
3.2.3.2 铸铁管及缸瓦管通常采取1:9水灰比水泥打口，先在承口内打好油麻，将和好水泥自下向上分层打实抹光，覆盖湿土养护。
3.2.1 套环接口
3.2.4.1 管口接口时调整好套环间隙。用小木楔3~4块将缝隙调匀，让套环和管同心，套环结合面用水冲洗洁净，保持湿润。
3.2.4.2 根据石棉:水泥=2:7配合比拌好填料，用錾子将灰自下而上边填边打，分层打紧。管径在500mm以下采取四填八打，每填一次打两遍。管径在600mm以上要做到四填十六打，前三次每填1/3打四遍，最终找平。填灰打口时，下面放好接灰盘，落在接灰盘上石棉灰，一小时内可再用。
3.2.4.3 管径大于700mm对口缝较大时，可用草绳塞严缝隙，（不准用碎石、砖块塞缝），外部灰口打完后取出草绳，随即打实内缝，用力不能过大，以免外面接口松动。管内、外打灰口时间不准超出1小时，灰口打完后用湿草袋盖住，一小时后洒水养护，连续三天。
3.2.5 平口管子接口
3.2.5.1 水泥砂浆抹带接口必需在八字包接头混凝土浇注完后进行抹带工序。
3.2.5.2 抹带前先刷净管口，并保持湿润，在接口部位先抹上一层薄薄水泥浆，再分两层抹压。第一层为全厚1/3，将其表面划成线槽，使表面粗糙，待初凝后再抹第二层。然后用弧形抹子赶光压实，覆盖湿草袋，定时浇水养护。管子直径在600mm以上接口时，对口缝隙为10mm，管端如不平以最大缝隙为准。
3.2.5.3 设计无特殊要求时带宽以下：管径小于450mm带宽为100mm，高60mm；管径大于或等于450mm带宽150mm，高80mm。
3.2.6 UPVC管道接口
3.2.6.1 当管径较小时，采取粘接方法，粘接前对承插口进行插入试验，不得全部插入，通常为承插口3/4深度，做好标识，试插合格后，将承插口需粘接部位水分、灰尘用棉布（洁净）擦拭洁净。用毛刷涂粘接剂。先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利于粘接剂分布均匀。约30~60s即可粘接牢靠。粘接牢靠后立即将溢出粘接剂擦拭洁净。
3.2.6.2 当管径较大时（大于200mm）采取胶圈接口。胶圈要求粗细均匀，无气泡，无重皮，将胶圈套在插口榫槽内，接入承口内。可用千斤顶顶入或用倒链拉入。管道和检验井接点见图3.2.6.2所表示。

图3.2.6.2 埋地管和检验井接点
1—PVC-U管；2—水泥砂浆第一次嵌缝；3—水泥砂浆第二次嵌缝
3.2.7 五合一施工法；
五合一施工法是指基础混凝土，稳管，八字混凝土，包接头混凝土，抹带等五道工序连续施工。适适用于管径小于600mm 管道施工。
3.2.7.1 先根据测定基础高度和坡度先支好模板，并高出管底标高2~3mm，为基础混凝土压缩高度，随即即浇灌。
3.2.7.2 洗刷洁净管口并保持湿润，下管时渐渐下落，轻落在基础上，立即找直找正，滚压至要求标高。
3.2.7.3 管道稳好后，随即打八字和包接头混凝土，并抹带。但必需使基础，八字和包接头混凝土和抹带合成一体。
3.2.7.4 打八字前，用水将其接触混凝土面及管皮洗刷洁净；八字及包接头混凝土，可分开浇筑，但二者必需合成一体。在浇注混凝土前应将模板用水湿润。
3.2.7.5 混凝土浇注完成后，做好养生工作，严防管道受震而使混凝土开裂脱落。
3.2.8 四合一施工法：
四合一施工法适适用于管径大于600mm管道施工。
3.2.8.1 待基础混凝土达成设计强度50%和不得小于5MPa后，将稳管、八字混凝土、包接头和抹带四道工序连续施工。
3.2.8.2 不可间隔作业。
3.2.8.3 其它方法同五合一施工法。
3.2.9 管道闭水试验及通水试验
3.2.9.1 闭水试验管道应在充满水24h后进行严密检验，水位高于检验管段上游端部管顶。如地下水位高出管顶，则应高出地下水位。检验前应补水，检验中水位保持要求值不变，无漏水现象则认为合格。介质为腐蚀性污水管道不许可渗漏。
3.2.9.2 通水试验：试验水头应从试验段上游管顶加1m，时间不少于30min，逐段观察。目标是为了预防管道内有杂物，堵塞管道。
4 质量标准：
4.1 主控项目
4.1.1 排水管道坡度必需符合设计要求，严禁无坡或倒坡。
检验方法：用水准仪拉线和尺量检验
4.1.2 管道灌水和通水试验必需符合设计要求和规范要求。
检验方法：按排水检验井分段试验，试验水头应从试验段上游管顶加1m，时间不少于30min，逐段观察。
4.2 通常项目
管道坐标和标高符合设计要求，安装许可偏差和检验方法应符合下表4.2要求
表4.2 室外排水管道安装许可偏差和检验方法
项次
项 目
许可偏差（mm）
检验方法
1
坐标
埋地
100
拉线、尺量
敷设在沟槽内
50
2
标高
埋地
±20
用水平仪、拉线和尺量
敷设在沟槽内
±20
3
水平管道纵横向弯曲
每5m长
10
拉线尺量
全长（两井间）
30
4.3 特殊工序或关键控制点控制
表4.3 特殊工序或关键控制点控制
项 次
特殊工序/关键控制点
关键控制方法
1
材料交接检验
观察检验和检验交接统计
2
安装偏差
观察检验和尺量检验
3
外观检验
观察检验
4
灌水试验
观察检验和检验灌水统计
5
通水试验
观察检验和检验通水统计
4.4 质量统计：
4.4.1 材料出厂合格证及进场验收统计
4.4.2 排水管道预检统计
4.4.3 排水管道灌水统计
4.4.4 排水管道通水统计
4.4.5 排水管道隐蔽检验统计
5 需注意质量问题：
5.0.1 管口下裂漏水。原因：未按要求施工钢筋混凝土管基础，或采取砂基础时未经扎实。
5.0.2 管口缝渗水或漏水。原因：套箍和管子配套尺寸不符合要求，间隙不均，或在打口式抹带前，未认真清洁净套箍或管口污物。
6 成品保护
6.0.1 抹带时，严禁管上站人，以防灰口松动。
6.0.2 抹带后，用湿土将其表面包好，严禁踩压或碰撞，假如不立即还土，可用湿草袋覆盖并洒水养护至回填为止。
6.0.3 施工过程中，预防管子相撞，以免管子端部保护层脱落，影响接口质量。
6.0.4 采取五、四合一方法施工时，工序不宜间断，基础混凝土浇筑完立即下管，稳好管子后，不得移动碰撞，并做好混凝土和砂浆养护工作。
7 职业健康安全和环境管理
7.1 危险源辨识及控制方法
表7.1 危险源辨识及控制方法
序号
作业活动
危险源
关键控制方法
1
电气设备
用电设备及线路绝缘不良，无漏电保护器或不符合要求
用电设备及线路应绝缘，设备金属外壳可靠接地，符合“一机、一闸、一漏、一箱”，漏电保护器灵敏有效，定时定人检验。根据JGJ59-99《建筑施工安全检验标准》进行检验验收
2
管道下沟
沟内站人
沟内人员远离下管区域，检验绳索是否牢靠，吊装卡具是否牢靠。
注：表中仅供参考，现场应依据实际情况进行危害辨识、风险评价并采取对应控制方法。
7.2 环境原因辨识及控制方法
表7.2 环境原因辨识及控制方法
序号
活动起源
环境原因
关键控制方法
1
管道连接
固体废弃物（料头、粘接剂盒）
施工现场组织专员立即清扫并存放在指定安全地点和容器内
注：表中仅供参考，现场应依据实际情况进行环境原因辨识、评价并采取对应控制方法。
