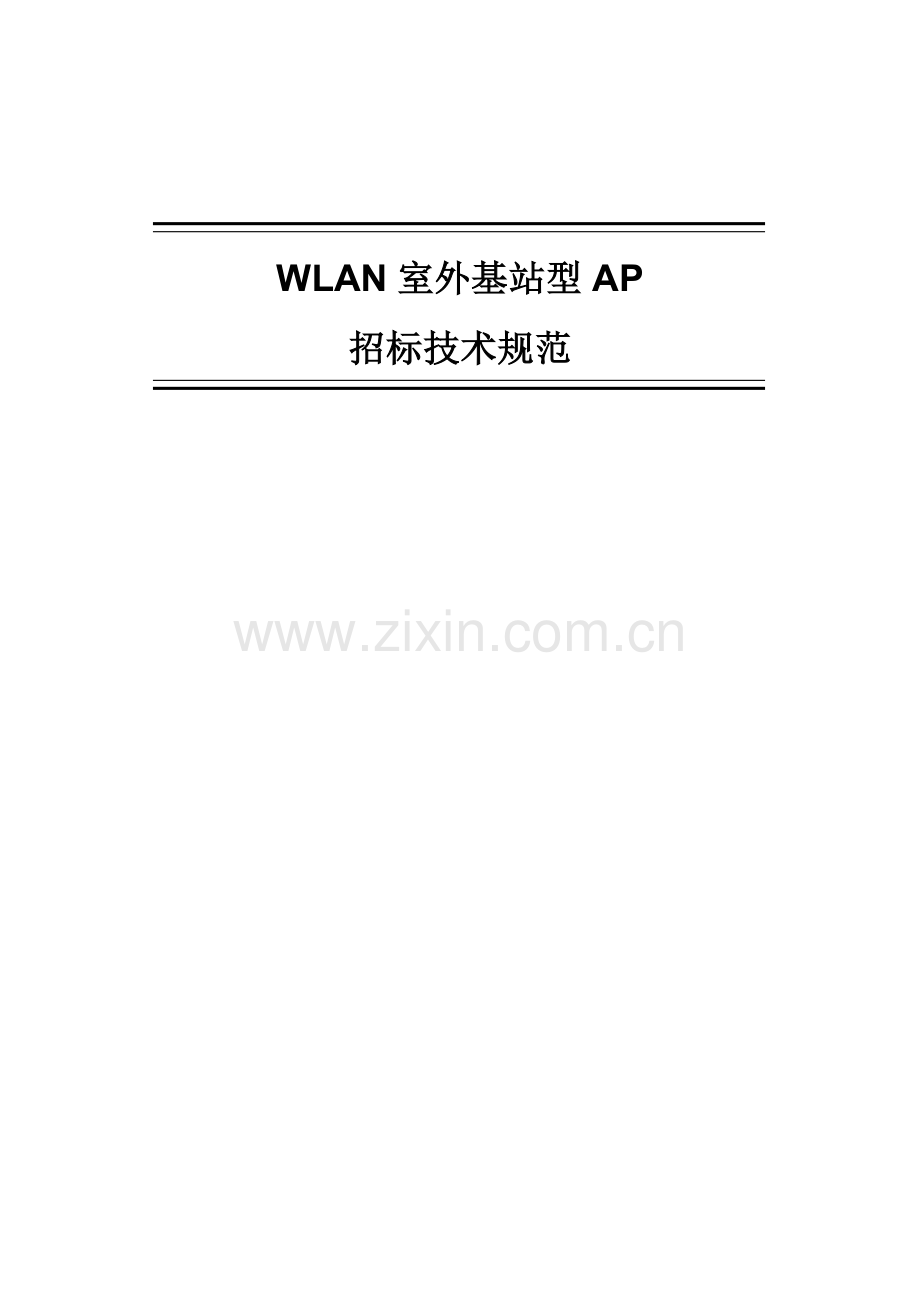

室外基站型专项招标关键技术标准规范书.doc

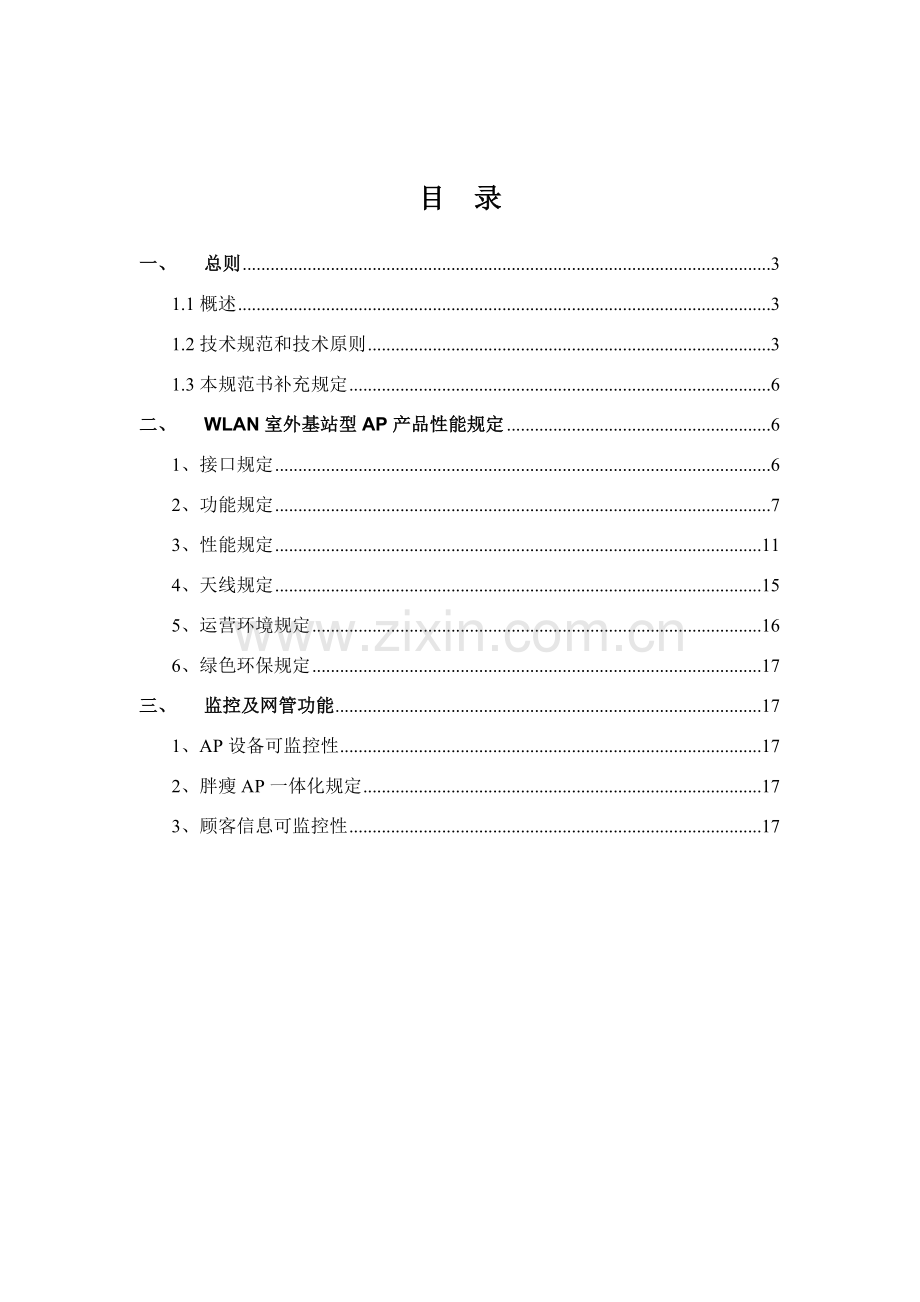

WLAN室外基站型AP招标技术规范目 录一、总则31.1概述31.2技术规范和技术原则31.3本规范书补充规定6二、WLAN室外基站型AP产品性能规定61、接口规定62、功能规定73、性能规定114、天线规定155、运营环境规定166、绿色环保规定17三、监控及网管功能171、AP设备可监控性172、胖瘦AP一体化规定173、顾客信息可监控性17一、 总则1.1概述本文献为xxxx有限公司(如下简称买方)WLAN室外基站型AP技术规范书。本技术规范书对WLAN室外站设备重要技术功能、业务性能、安全及管理功能等方面提出规定，详细细节将在后来各章节给出，以供卖方编写技术建议书，卖方应依照所提供设备及系统能力做出详细答复。卖方所提供各项设备及系统功能、性能应完全符合买方指明规范和原则，并保证配备软硬件数量和功能满足或高于买方提出规定。对于买方指明规范及本规范书未涵盖内容应符合相应国标或国际原则，待买方新技术原则制定出来后，卖方应免费修改其系统以满足规定。1.2技术规范和技术原则范畴本规范重要规定了WLAN室外基站型AP设备功能规定、性能规定、接口规定、机械和环境规定、电源和接地规定以及测试办法。本规范为WLAN室外基站型AP设备研发、设备制造、设备引进、入网测试和网络规划、网络运营、设备维护等工作提供技术根据。各类WLAN室外基站型AP产品须同步满足该规范技术指标规定。引用原则下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单(不涉及勘误内容)或修订版均不合用于本原则，然而，勉励依照本原则达到合同各方研究与否可使用这些文献最新版本。凡是不注日期引用文献，其最新版本合用于本原则。1. GB15629.11 信息技术 系统间过程通信和信息互换 局域网和城域网特定规定 第11某些 无线局域网媒体设备访问控制和物理层规范2. YD/T1082-，接入网设备过电压过电流防护及基本环境适应性技术条件3. YD/T 1312.2-，无线通信设备电磁兼容性规定和测量办法第二某些：宽带无线电设备4. IEEE Std 802.11-，“Information technology Telecommunications and information exchange between systems Local and metropolitan area networks Specific requirements：Part 11：Wireless LAN Medium Access Control(MAC) Physical Layer(PHY) Specifications”5. IEEE Std 802.1Q-，“Virtual Bridged Local Area Networks”6. IEEE Std 802.1X-，“Port-Based Network Access Control”7. IEEE Std 802.3-，“IEEE Standard for Information technology-Specific requirements - Part 3：Carrier Sense Multiple Access with Collision Detection (CMSA/CD) Access Method and Physical Layer Specifications”8. IETF RFC 1213，“Management Information Base for Network Management of TCP/IP-based internets：MIB-II”9. IETF RFC 1573，“Evolution of the Interfaces Group of MIB-II”10. IETF RFC 1643，“Definitions of Managed Objects for the Ethernet-Like Interface Types”11. IETF RFC 2865，“Remote Authentication Dial In User Service (RADIUS)”12. IETF RFC 2866，“RADIUS Accounting”13. IETF RFC 2869，“RADIUS Extensions”14. Broadband Forum TR-069 Amendment 2，“CPE WAN Management Protocol”15. Broadband Forum TR-098 Amendment 2，“Internet Gateway Device Data Model for TR-069”16. IEEE Std. 802.11n-，“IEEE Standard for Information technologyTelecommunications and information exchange between systemsLocal and metropolitan area networks-Specific requirements Part 11：Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) Specifications Amendment 5：Enhancements for Higher Throughput”17. IEEE Std.802.11g，“ISO/IEC Standard for Information Technology- Telecommunications and Information Exchange Between Systems- Local and Metropolitan Area Networks- Specific Requirements- Part 11：Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) Specifications Amendment 4：Further Higher Data Rate Extension in the 2.4 GHz Band”18. IEEE Std.802.11/a/b，“ISO/IEC Standard for Information Technology - Telecommunications and Information Exchange Between Systems - Local and Metropolitan Area Networks - Specific Requirements Part 11：Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) Specifications (Includes IEEE Std 802.11，1999 Edition；IEEE Std 802.11A.-1999；IEEE Std 802.11B.-1999；IEEE Std 802.11B.-1999/Cor 1-；and IEEE Std 802.11D.-) ”定义和缩略语下列缩略语合用于本规范。ACAccess Controller接入控制器APAccess Point接入点BSSBasic Service Set基本服务集CAPWAPControl And Provisioning of Wireless Access Points 无线接入点控制和配备CCKComplementary Code Keying补码键控DBPSKDifferential Binary Phase Shift Keying差分二相相移键控DHCPDynamic Host Configuration Protocol动态主机配备合同DNSDomain Name Server域名服务器DoSDenial of Servie回绝服务DQPSKDifferential Quadrature Phase Shift Keying差分四相相移键控DSCPDifferentiated Services Codepoint差分业务编码DSSSDirect Sequence Spread Spectrum直接序列扩频EIRPEquivalent Isotropically Radiated Power等效全向辐射功率GUIGraphic User Interface图形化顾客接口IPInternet Protocol互联网合同MACMedia Access Control媒质接入控制MIBManagement Information Base管理信息库MTBFMean Time Between Failures平均故障间隔NATNetwork Address Translation网络地址转换NTPNetwork Time Protocol网络时间合同PATPort Address Translation端口地址转换PPPoEPPP over Ethernet以太网上传送PPP合同PSDUPHY sublayer Service Data Units物理子层服务数据单元QoSQuality of Service服务质量RADIUSRemote Authentication Dial In User Service拨入顾客远程认证服务SNMPSimple Network Management Protocol简朴网络管理合同SSHSecure Shell安全外壳合同SSIDService Set Identifier服务集标记SSLSecure Socket Layer安全套接层TOSType of Service服务类型VLANVirtual Local Area Network虚拟局域网WAPIWLAN Authentication and Privacy Infrastructure无线局域网鉴别与保密基本构造WEPWired Equivalent Privacy有线等效加密Wi-FiWireless Fidelity无线保真WMMWi-Fi MultimediaWi-Fi多媒体WLANWireless Local Area Network无线局域网WPAWi-Fi Protected AccessWi-Fi保护接入1.3本规范书补充规定随着市场发展规定，为适应新技术、新业务应用，卖方应具备较强研发能力以保证所提供软、硬件系统能充分满足买方业务发展规定。二、 WLAN室外基站型AP产品性能规定1、接口规定1.1 AP上联接口对于支持IEEE 802.11a/b/gAP设备必要支持10/100Base-T自适应接口，10/100BASE-T接口应符合IEEE802.3有关原则规定。1.2 配备管理接口AP设备应提供本地配备管理Console接口。1.3 顾客侧（WLAN）接口（1）802.11g APAP设备空中接口应符合IEEE802.11g规范，可工作在802.11b、802.11g和802.11b/g混合模式。（2）AP设备所采用WLAN芯片须通过Wi-Fi联盟认证。1.4 射频接口室外AP设备应具备用于实现无线回传射频接口，接口类型应为N型。建议室外型AP设备为一体化设备（基站、天线、馈线集成为一体）。2、功能规定2.1 无线功能规定2.1.1频率和信道AP设备应能同步工作在2.4G和5.8G频段。2.4G频段用于提供顾客接入，5.8G用于提供无线回传。1、IEEE802.11b/g 接口工作频段为2.4000GHz2.4835GHz，收发采用相似频率。能提供13个可选信道，在同一社区或相邻社区无干扰信道两个中心频率间隔至少应为25MHz。详细13个信道频点见下表。WLAN频道列表（802.11b/g/n）信道标号中心频率12412MHz22417MHz32422MHz42427MHz52432MHz62437MHz72442MHz82447MHz92452MHz102457MHz112462MHz122467MHz132472MHz2、IEEE802.11a接口工作频段为5.7255.875GHz，收发采用相似频率。5.8GHz附近详细5个信道频点见下表。WLAN频道列表（802.11a/n可用某些频点）信道标号中心频率1495745MHz1535765MHz1575785MHz1615805MHz1655825MHz2.1.2 多SSIDAP设备应至少支持16个SSID（含维护SSID），每个AP支持一种维护SSID，维护SSID不广播。维护帐号只能通过维护SSID登录设备本地管理界面，且不可接入Internet，不能通过数据SSID登录本地管理界面。应支持对每个SSID单独配备参数，支持隐藏SSID。2.1.3 顾客终端数量限制AP设备应支持基于SSID对接入终端数量进行限制。2.1.4 流量限制AP设备应支持基于单顾客进行流量限制。AP设备应支持基于SSID进行流量限制。2.1.5 速率自动调节IEEE 802.11b自动速率调节范畴为：11、5.5、2、1 Mbps。IEEE 802.11a/g自动速率调节范畴为：54、48、36、24、18、12、9、6 Mbps。2.1.6 终端工作在节电模式时正常通信终端工作在节电模式时，AP设备应支持与终端正常通信。2.1.7 发射功率动态范畴（1）支持至少100%、50、25、12.5% 四级功率可调，调节步长3dB；建议支持1dB步长调节（2）对于扇区化系统，每个扇区发射功率应可单独控制（3）各功率级别均须满足本规范所规定发射功率精度规定2.1.8 功率控制支持固定功率调节； 支持自适应功率动态调节以减少干扰； 自动功率调节不影响已有业务连接。2.1.9 自动频点设立能力（抗干扰）WLAN支持基于AP测量自动频点设立能力，规定WLAN接入系统可以自动监测周边无线环境，自动选取设立非干扰或者干扰最小工作频点：1)AP支持设备上电时自动频点设立能力；2)瘦AP模式时支持设备运营中自动频点设立能力；自动频点设立能力可以打开和关闭，该功能兼容所有WLAN接入终端类型（即不对终端提出规定）。2.1.10 空口传播时间控制AP设备应当可以基于顾客空口时间运用率对其传播时间进行控制，以保障不同速率顾客传播机会公平性，提高带宽运用率。2.1.11 基于链路速率接入控制通过设定AP所支持速率，限制低链路速率顾客接入，保护系统带宽。2.2 网络功能规定2.2.1 网络合同功能支持AP设备应支持IEEE 802.1QVLAN，可以实现基于SSID划分VLAN。上行端口支持VLAN Trunk。AP设备应支持DHCP Client功能，自动获得IP地址。AP设备支持CAPWAP合同，自动发现AC。AP设备支持时间同步合同，自动和AC同步时间。AP设备和隧道应支持对顾客二层报文透明传播，如PPPoE数据包、BPDU合同报文。2.2.2 认证规定AP设备应支持WEP认证。AP设备应支持802.1x认证。AP设备建议支持GB15629.11定义WAPI认证机制。2.2.3 切换支持能力支持二层切换；切换中保证业务不间断。支持三层跨子网切换；切换当中必要保证业务不间断。2.3 QoS规定AP设备应支持IEEE 802.11e合同原则，支持WMM定义VOICE、VIDEO、BEST EFFORT、BACKGROUND四种业务类型及其优先级调度规则，支持基于优先级数据解决和转发。设备网络侧应支持IEEE 802.1Q优先级，支持DSCP标记。设备应支持不同WMM优先级到网络侧优先级映射。设备在启用或不启用WMM功能时，均应能支持启用或未启用WMM终端同步接入。设备支持基于VAP（SSID）QoS优先级设立。2.4 安全功能2.4.1无线接入安全机制AP设备应支持64bit和128bit WEP加密。AP设备应支持WPA、WPA2、WPA-PSK、WPA2-PSK安全机制，支持802.11i定义加密算法。AP设备应支持GB15629.11定义WAPI认证和加密机制。2.4.2 接入控制AP设备应支持基于MAC地址实现接入控制，支持设立黑名单或白名单。2.4.3 二层隔离AP设备应支持同一AP下相似SSID之间顾客实现二层网络隔离。2.4.4 防DoS袭击AP设备可选支持防DoS袭击功能，可以防止来自无线或有线侧Ping of Death、SYN Flood等DoS袭击影响设备正常工作。2.5 上行链路完整性检测AP设备应支持对上行链路完整性进行检测，在上行链路断路状况下，应能积极回绝为WLAN终端提供服务。2.6 回传链路冗余备份AP设备应至少支持一路有线回传接口（如：以太网）和一路无线回传接口（如：网桥），以提供回传链路冗余备份。2.7 与2G/3G基站共址布置能力AP应当可以和既有2G/3G基站共址布置而互不干扰，相应射频指标参见3.6和3.14节。AP与2G/3G共址布置时应采用定向天线，便于复用既有2G/3G覆盖规划。3、性能规定3.1 吞吐量当AP覆盖范畴内仅有1个WLAN终端，AP近距离覆盖，终端位置接受信号强度不不大于理论速率最大值相应敏捷度值环境下，采用Chariot Throughput脚本测试状况下，系统吞吐量应达到如下规定：1）在802.11b模式下，上下行单向带宽应不低于5Mbps（不加密）；2）在802.11g模式下，上下行单向带宽应不低于20Mbps（不加密）；3）在802.11a模式下，上下行单向带宽应不低于20Mbps（不加密）；4）WAPI加密时，带宽下降不超过上述指标10%。5）当采用802.11i定义加密方式时，带宽下降不超过上述指标5%。3.2 切换规定无线终端切换时，丢包率应不不不大于3%。3.3最大顾客关联数单个11abg AP设备支持同步关联顾客数应不低于128。平均每顾客单向吞吐量不低于200 Kbps前提下，设备可支持40个顾客同步工作；支持至少128个顾客同步附着。3.4 覆盖范畴覆盖范畴至少不不大于500米，在抱负视距环境下，可扩展至1Km以上。3.5 发射功率（1）天线接口处发射功率应可以不不大于23dBm，其EIRP应可以达到39dBm以上；（2）在所有速率级别和调制方式下，射频口标称发射功率精度均应满足如下规定：正常条件下（-1040），AP设备发射功率精度：标称值1.5dBm；极端条件下（40），AP设备发射功率精度：标称值2dBm。3.6 杂散1）对于工作于2.4GHz频段内AP设备，其杂散发射功率电平限值（杂散发射功率电平/测试参照带宽BWr）在普通频段和特殊频段应符分别合下表规定。杂散发射电平限值(普通规定)参照带宽(BWr)内杂散发射功率电平限值30-1000MHz-36dBm/100kHz2.4-2.4835GHz-33dBm/100kHz3.4-3.53GHz-40dBm/1MHz5.725-5.85GHz-40dBm/1MHz1-12.75GHz其他频段-30dBm/1MHz与2G/3G互容，在特殊频段应符合下表规定。频段杂散发射功率电平限值825-960MHz-90dBm/1MHz1710-1880MHz-90dBm/1MHz1893-1915MHz-90dBm/1MHz1920-1980MHz-90dBm/1MHz2110-2170MHz-90dBm/1MHz2.01-2.025GHz-90dBm/1MHz2.7-3G-90dBm/1MHz2.32-2.37GHz-80dBm/1MHz2.5-2.7GHz-80dBm/1MHz2）对于工作于5GHz频段内AP设备，其杂散发射功率电平限值（杂散发射功率电平/测试参照带宽BWr）应符合下表规定。杂散发射电平限值参照带宽(BWr)内杂散发射功率电平限值30-1000MHz-36dBm/100kHz2.4-2.4835GHz-40dBm/100kHz3.4-3.53GHz-40dBm/1MHz5.725-5.85GHz-33dBm/1MHz1-40GHz其他频段-30dBm/1MHz3.7 发射机中心频率容限AP设备发射机中心频率与标称值偏差应不高于20 ppm。3.8 符号时钟频率容限AP设备发射机符号时钟频率与标称值偏差应不高于25 ppm。3.9占用带宽1）对于支持802.11bAP设备，其单信道占用带宽应 22MHz2) 对于支持802.11a/g AP设备，其单信道占用带宽应 20MHz。3.10发射机矢量误差（EVM）AP设备各种速率下调制精度应满足表中规定：EVM规定(dB)802.11bEVM0.35802.11a/g数据速率(Mbps)EVM规定(dB)6-59-812-1018-1324-1636-1948-2254-253.11接受敏捷度各种速率条件下接受机敏捷度规定如下表所示。802.11b数据速率(Mbps)接受机门限电平(dBm) FER8% (PSDU1024Bytes)11-895.5-912-931-96802.11a/g数据速率(Mbps)接受机门限电平(dBm)FER8%，干扰功率应能满足下表之规定（干扰信号中心频率步长1MHz）。干扰频率干扰水平10MHz-1.8GHz，2.7-12.75GHz-20dBm CW1.8-2.3GHz-20dBm CW2.6-2.7GHz-20dBm CW4、天线规定4.1 智能天线规定AP设备必要使用智能天线系统：涉及多扇区天线、自适应天线阵列等，支持分集接受、波束赋形等功能。智能天线应采用双极化天线。4.2 天线安装灵活性规定定向天线水平朝向及俯仰角必要可调，以满足实际安装环境调节覆盖区域需求。5、运营环境规定5.1 供电AP设备必要支持PoE供电，PoE适配器工作温度范畴应满足0C40C。AP可选交流电源供电，交流电源供电规定如下：交流电源规定项目/电源种类交流电源(AC)标称值(V/Hz)220电压波动范畴(V)90240频率波动范畴（Hz）50Hz +/-105.2 环境室外型AP（智能天线）设备应满足工作环境规定：工作环境温度：-40+60；工作环境湿度： 100%（冷凝）；大气压：70-106kPa；防护级别：防水防尘性能符合IP67原则；抗风强度：100 mph (可工作) ，135 mph (不损坏)；防震性能：满足IEC/EN 60 068-2-57 和MII YD5083-规定；防雷：EN61000-4-5；安装方式：支持抱杆、挂墙。6、绿色环保规定设备应满足RoHS原则。三、 监控及网管功能1、AP设备可监控性AP设备须支持 Web 方式查询和配备有关参数；可选支持通Telnet 方式。AP设备须支持 SNMP合同，可远程配备，并对其性能进行监控。AP设备建议支持TR069合同。2、胖瘦AP一体化规定AP设备应可以运营在瘦AP模式，与无线控制器配合组网；也可以运营在胖AP模式，独立进行组网。3、顾客信息可监控性AP设备应支持对顾客基本信息记录（如：MAC地址，关联顾客数等）。多扇区型AP设备应能对顾客位置信息（所在扇区）进行实时监控。
