室外排水管网安装基本工艺统一标准.docx

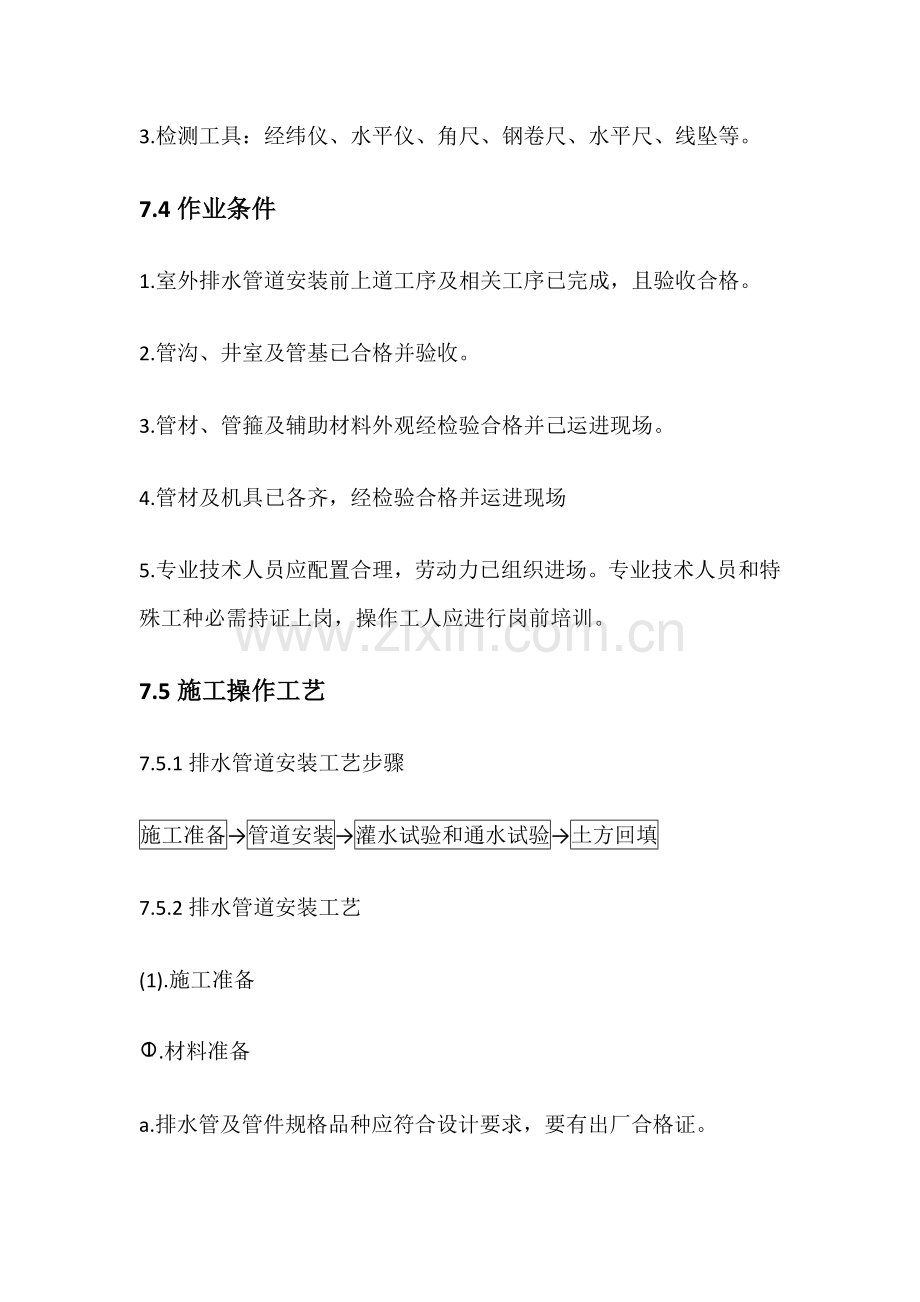

室外排水管网安装工艺标准7.1适用范围本工艺标准适适用于本企业施工范围内民用（住宅小区）和通常工业厂区室外排水管网安装工程施工。7.2材料要求1.管壁薄厚均匀，内外光滑整齐，不得有砂眼、裂缝等缺点。应符合设计文件和产品标准要求。2.铸铁管、管件应进行外观检验，内外表面应整齐，不得有裂缝、冷隔、瘪陷和错位等缺点。3.混凝土管内外表面应光洁平整，无蜂窝、塌落、露筋、空鼓。表面不许可有裂缝。4.塑料排水管颜色应均匀一致，无色泽不匀及分解变色线。无变形、合模缝、浇口应平整无开裂。7.3关键机械设备1.关键机械：挖土机、卷扬机、吊车等。2.关键工具：链式手拉葫芦、钢丝绳、捻凿、扁錾、千斤顶、皮老虎、撬棍、铁锹、钎子、木桩、抹子、剁子、手锤等。3.检测工具：经纬仪、水平仪、角尺、钢卷尺、水平尺、线坠等。7.4作业条件1.室外排水管道安装前上道工序及相关工序已完成，且验收合格。2.管沟、井室及管基已合格并验收。3.管材、管箍及辅助材料外观经检验合格并己运进现场。4.管材及机具已各齐，经检验合格并运进现场5.专业技术人员应配置合理，劳动力已组织进场。专业技术人员和特殊工种必需持证上岗，操作工人应进行岗前培训。7.5施工操作工艺7.5.1排水管道安装工艺步骤施工准备管道安装灌水试验和通水试验土方回填7.5.2排水管道安装工艺(1).施工准备.材料准备a.排水管及管件规格品种应符合设计要求，要有出厂合格证。b.塑料管管材、管件规格、品种、公差应符合国家产品质量要求，管材、管件、胶粘剂、橡胶圈及其它附件等应是同一厂家配套产品。c.入库合格材料保管应分类标识堆放。.技术准备a.设计及其它技术檔齐全，并经会审。b.熟悉和掌握国家及地方施工验收规范、技术规程。c.编制施工组织设计或施工方案。d.按同意施工组织设计或施工方案，向施工操作人员进行技术交底。.安装准备a.检验管材、套环及接口材料质量。管材有破裂、承插口破损、缺边等缺点不许可使用。b.检验基础标高和中心线。基础混凝土强度须达成设计强度等级50%或大于5MPa时方准下管。c.管径大于500mm应采取吊车等起重设备。d.用其它方法下管时，要检验所用大绳、木架、倒链、滑车等机具，无损坏现象方可使用。临时设施要绑扎牢靠，下管后座应稳固牢靠。(2).管道安装.下管a.校正测量及复核坡度板，是否被挪动过。b.铺设在地基上混凝土管，依据管子规格量准尺寸r下管前挖好枕基坑，枕基低于管底皮10mm。c.稳管前将管口内外全刷洗洁净，管径在600mm以上平口或承插管道界面，应留有10mm缝隙管径在600mm以下者，留出大于3舢对口缝隙。d.下管后找正拨直，在撬杠F垫木板，不可直插在混凝土基础上。待两窨井间全部管道下完，检验坡度无误后即可接口。e.使用套环接口时，稳好一根管于，再安装一个套环。铺设小口径承插管时，稳好第一节管后，在承口下垫满灰浆，再将第二节管插入，挤入管内灰浆应从里口抹平。.管道界面a.排水铸铁管、混凝土管、钢筋混凝土管界面水泥砂浆抹口或沥青封口：在承口l2深度内，宜用油麻填严塞实，再抹1：3水泥砂浆或灌沥青玛碲脂。承插接口采取l：9水灰比水泥打口。先在承口内打好13油麻，将和好水泥自下而上分层打实再抹光，覆盖湿土养护。套环界面：调整好套环间隙，暂用小木楔34块将缝垫匀，让套环和管子同心，套环结合面用水冲洗洁净，保持湿润。根据石棉：水泥=2：7配合比拌好填料，用錾子将灰自下而上地边填边塞，分层打紧，后取出小木楔。管径在600mm以上要做到“四填十六打”，前三次每填13打四遍；管径在500mm以下采取“四填八打”，每填一次打两遍。最终找平。灰口打完后用湿草袋覆盖，lh后洒水养护，连续3d以上。平口管道界面：抹带接口必需在八字枕基或包接头混凝土浇注完后进行。操作前应将管接口处进行局部处理，管径DN600mm时，应刷去抹带部分管口浆皮；管径DN600mm时，应将抹带部分管口凿毛刷净，管道基础和抹带相接处混凝土表面也应凿毛刷净，使之粘接牢周。抹带时应使界面部位保持湿润状态，先在界面部位抹上一层薄薄素灰浆，并分两次抹压，第一层为全厚l3，抹完后在上面刻划线槽使其表面粗糙，待初凝后再抹第二层，并赶光压实。抹好后立即覆盖湿草袋并不停洒水养护。抹带接口操作中，如遇管端不平，应以最大缝隙为准；接时不应往管缝内填塞碎石、碎砖，必需时用麻绳或在管内加垫托，待抹完后再取出。抹带时严禁在管道上站人、行走或坐在管道上操作。设计无特殊要求时带宽以下：DN450mm时，带宽为100mm、高60mm；DN450mm，带宽为150mm、高80mm。b.塑料管熔剂粘接连接(适适用于硬聚氯乙稀管道)将管材切割为所需长度，两端必需平整，最好使用割管机进行切割。并在管子表面依据插口长度作出标识。用洁净布清洁管材表面及承插口内壁，选择浓度适宜胶粘剂，使用前搅拌均匀，用专用毛刷涂刷胶粘剂时动作快速，涂抹均匀。涂抹后立即将管子旋转推入管件，旋转角度小于90。，要避免中止，一直推入到底，依据管材规格大小轴向推力保持数秒到数分钟，然后用棉纱蘸丙酮擦掉多出胶粘剂。严禁在下雨或潮湿环境下进行粘接。不能在靠近火源或有明火地方进行操作。c胶圈接口连接工艺(适适用于硬聚氯乙烯管道PVC-U、铸铁管道)可参考本标准室外给水管网安装工艺标准6.5.2-（2）条相关内容实施。(3).灌水试验和通水试验a.按排水检验井分段试验，试验水头应以试验段上游管顶加lm，时间不少于30min，逐段检验。b.将被试验管段起点及终点检验井(又称为上游井及下游井)管段两端用钢制堵板堵好。c.在上游井管沟边设置一试验水箱，试验水箱底高出上游井管底1m。如管道设在干燥型土层内，试验水位高度宜高出上游井管顶4m；如地下水位高出管顶时，则应高出地下水位最少lmd.将进水管接至上游堵板下侧，管道应严密。下游井内管道堵板下侧设泄水管，上侧设放气阀，并挖好排水沟。e.从水箱向管内充水，管道充满水30min后，对试验管道逐段进行检验，管接口无渗漏为合格。f.定时进行外观检验，观察管口接头处是否严密不漏，如发觉漏水应立即返修。g.介质为腐蚀性污水管道不许可渗漏。h.灌水试验完成应立即将水排出。i.管道埋设前必需做通水试验，宜在灌水试验合格后进行-为适应流水作业需要，通常逐段进行通水试验。j.当观察下游出口流速均匀时，进出水流量大致相同，确定排水通畅，无堵塞为通水合格。(4).土方回填a.管道安装验收合格后应立即回填。b.回填时沟槽内不应有积水，不得带水回填，不得回填淤泥、有机物及冻土。塑料排水管道回填时，管项上部200mm以内应用砂子或无块石及冻土块土，并不得用机械回填；管顶上部500mm以内不得回填直径大于100mm块石和冻土块；500mm以上部分回填土中块石或冻土块不得集中。上部用机械回填时，机械不得在管沟上行走。c.沟槽回填应从管道、检验井等构筑物两侧同时对称回填，确保管道不产生位移，必需时可采取限位方法。d.管道两侧及管顶以上500mm部分回填，应同时从管道两侧填土分层扎实，不得损坏管子和坊腐层，沟槽其它部分回填也应分层扎实。扎实应分层进行，分层高度应在250300mm。密度达成规范及设计要求。管子接口工作坑回填必需仔细扎实。e.管顶700mm以上部位可采取机械回填，机械不能直接在管道上部行驶。7.5.3排水管沟开挖工艺步骤排水管沟开挖工艺步骤参考室外给水管网安装工艺标准6.5.4相关要求实施。(1).排水管沟开挖操作工艺排水管沟开挖操作工艺参考室外给水管网安装工艺标准6.5.4相关要求实施。7.5.4井池工艺步骤井池工艺步骤参考室外给水管网安装工艺标准6.5.5相关要求实施。(1).井池操作工艺井池操作工艺参考室外给水管网安装工艺标准6.5.5相关要求实施。.沟基处理和井池底板强度必需符合设计要求。.排水检验井、化粪池底板及进、出水管标高，必需符合设计，其许可偏差为15mm。.当地下水位高于基坑底面时，应采取降排水措旖。确保施工进行。.井池尺寸应符合设计要求，许可偏差20mm(圆形井指直径；矩形井指边长)。.砖砌井池，当地下水位较低时，内壁可用水泥砂浆勾缝。水位较高时，井池外壁做法应符合设计要求，其高度应高出最高水位200300mm。含酸性污永检验井，内壁应用耐酸水泥砂浆抹面。.捧水检验井导流槽，应用混凝土浇筑或用砖砌筑，并用水泥砂浆抹光。导流槽高度等于引入管中最大直径，许可偏差10mm。流槽下部为半圆形，其直径同引入管管径相等。具体做法可参考相关标准图集施工。.在高级和通常路面上井盖上表面应同路面相平，许可偏差为士5mm。无路面时，井盖应高出室外地坪设计标高50mm，并应在井口周闱以2坡度向外作护坡。如采取混凝土井盖，标高应以井口计算。.井、池规格、尺寸和位置应正确，砌筑和抹灰符合要求，.井盖选择应正确，标志应显著，标高应符合设计要求。.井池砌筑施工应遵摄影关土建施工技术标准实施。7.6质量验收标准7.6.1管道坐标和标高应符合设计要求，安装许可偏差应符合表7.6.1要求表7.6.1管道坐标和标高安装许可偏差项目许可偏差（mm）检验方法坐标埋地100拉线和尺量敷设在管沟内50标高埋地20用水平仪拉线和尺量敷设在管沟内20水平管道纵横向弯曲每5m长10拉线和尺量全长（两井间）307.6.2沟基处理和井池底板强度必需符合设计要求。7.6.3排水榆查井、化粪池底板及进、出水管标高，必需符合设计，其许可偏差为15mm。7.7冬雨季施工方法1.硬质塑料管敷设，在-15 oC以下严禁施工。2.现场、生活排水管线全部埋置较浅部分须重新设置在冻结层以下，同时应常常疏通，以免堵塞，确保排水通畅。3.严格遵守“五防”特殊要求4.材料库房做好冬季保温、防火工作，预防易冻物品冻坏；易燃物品存放场地要符合要求，加强管理。7.8应注意事项1.排水管道坡度必需符合设计要求，严禁无坡或倒坡。2.管道埋设前必需做灌水试验和通水试验，排水应通畅，无堵塞，管界面无渗漏。3.混凝土管或钢筋混凝土管采取抹带接口，应符合下列要求：1)抹带前应将管口外壁凿毛，扫净，当管径小于或等于500mm时，抹带可一次完成；当管径太于500mm时，应分二次抹成，抹带不得有裂纹：2)钢丝网应在管道就位前放入下方，抹压砂浆时应将钢丝网抹压牢靠，铜丝网不得外露；3)抹带厚度不得小于管壁厚度，宽度宣为80100mm。4.沟基处理和井池底板强度必需符合设计要求。5.井、池规格、尺寸和位置应正确，砌筑和抹灰符合要求。6.井盖选择应正确，标志应显著，标高应符合设计要求。7.排水铸铁管采取水泥捻口时，油麻填塞应密实，界面水泥应密实饱满，其接口面凹入承口边缘且深度不得大于2mm。8.排水铸铁管外壁在安装前应除锈，涂二遍石油沥青漆。9.承插接口排水管道安装时，管道和管件承口应迎向水流方向。10.排水检验井井内引入管应高于排出管或管顶相平。7.9成品保护方法1在测量放线排水管道沟槽开挖范围内(包含堆土区域)不得推卸管材及其它材料和机具。2放线后应立即开挖沟槽，以免所放线迹模糊不清。3管道中心线控制桩及标高控制应伴随挖土过程加以保护或补测后重新立小木桩。4挖土过程有专员看护标高控制桩，严禁用脚踩动。5抹带施工时，严禁有些人在管上，以防灰口松动。抹带后用湿草袋覆盖并洒水养护至回填土时为至。6施工过程中，预防管子相撞，以免管道端部保护层脱落影响接口质量。7在昼夜温差大地域和季节，管道可能受到较大热应力产生裂缝。所以除接口临时外露养护外，要立即回填土，方便遮住管身。7.10环境、安全、职业健康方法1安全方法a.用大锤打木桩时，先检验大锤手柄是否松动，严防举锤时脱落伤人。b.吊装管子绳索必需绑牢要统一指挥，管子起吊后沟内操作人员应避开。c.安装管道时，随时检验管沟土方确无松动、塌方迹象方可在沟内作业。d.若管沟有支撑时，接口操作过程中要随时检验边坡和支撑，如发觉裂缝或支撑折断，有危险现象立即停止操作。接口及铺管过程中，上下沟槽时不准攀登支撑。2环境保护方法a.严禁施工废水未经处理直接排入城市捧水设施和河流。b.除设有符合要求装置外，不得在施工现场焚烧油漆等会产生有毒、有害烟尘和恶臭气体物质。c.施工中废弃物集中堆放，统一清理。d.严禁将有毒、有害废弃物用作土方回填。e.对产生噪声、振动施工机械，应采取有效控制方法，减轻噪声扰民。7.11质量统计室外排水管网安装工程，验收时应提供下列质量统计；1.材料、配件出厂合格证及进场检(试)验汇报；2.灌水、通水试验统计；3.管道隐蔽工程验收统计；4.施工统计；5.室外排水管道安装工程检验批质量验收统计表；6.室外排水管沟及井池工程检验批工程质量验收统计表
