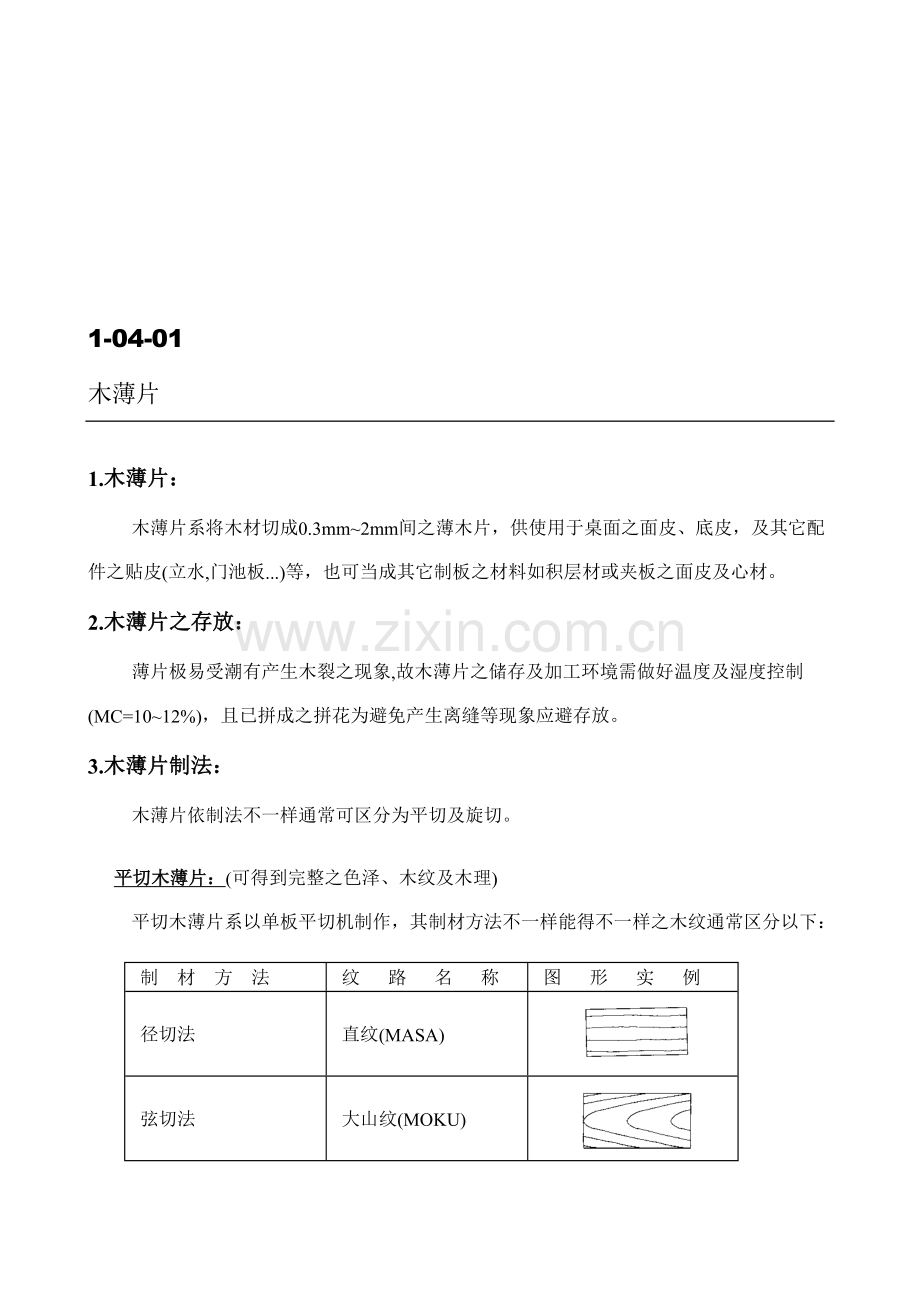

家具生产工艺之薄片模板.doc

1-04-01
木薄片
1.木薄片：
木薄片系将木材切成0.3mm~2mm间之薄木片，供使用于桌面之面皮、底皮，及其它配件之贴皮(立水,门池板...)等，也可当成其它制板之材料如积层材或夹板之面皮及心材。
2.木薄片之存放：
薄片极易受潮有产生木裂之现象,故木薄片之储存及加工环境需做好温度及湿度控制(MC=10~12%)，且已拼成之拼花为避免产生离缝等现象应避存放。
3.木薄片制法：
木薄片依制法不一样通常可区分为平切及旋切。
平切木薄片：(可得到完整之色泽、木纹及木理)
平切木薄片系以单板平切机制作，其制材方法不一样能得不一样之木纹通常区分以下：
制 材 方 法
纹 路 名 称
图 形 实 例

径切法

直纹(MASA)

弦切法

大山纹(MOKU)

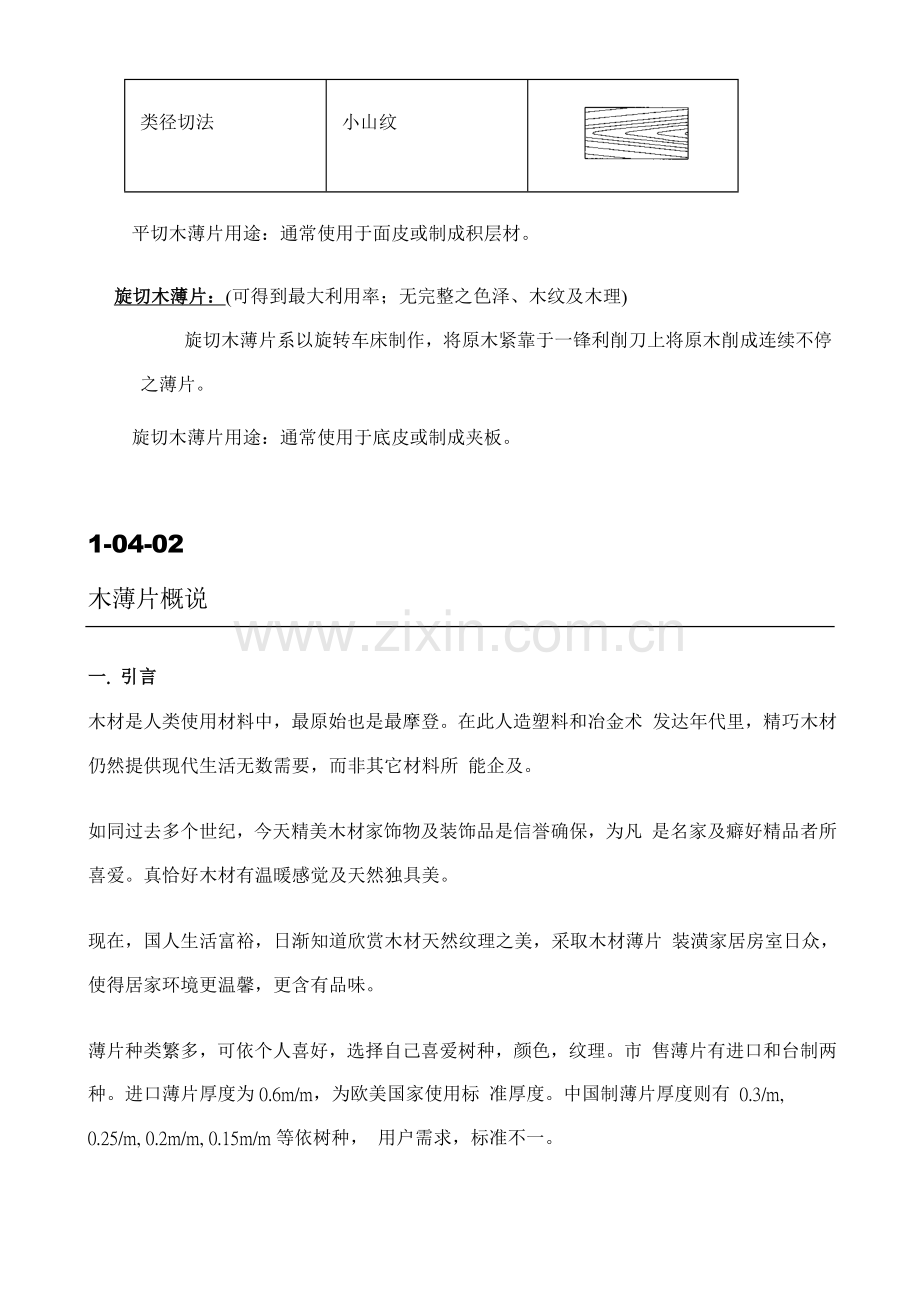

类径切法

小山纹

平切木薄片用途：通常使用于面皮或制成积层材。
旋切木薄片：(可得到最大利用率；无完整之色泽、木纹及木理)
旋切木薄片系以旋转车床制作，将原木紧靠于一锋利削刀上将原木削成连续不停之薄片。
旋切木薄片用途：通常使用于底皮或制成夹板。

1-04-02
木薄片概说
一. 引言
木材是人类使用材料中，最原始也是最摩登。在此人造塑料和冶金术 发达年代里，精巧木材仍然提供现代生活无数需要，而非其它材料所 能企及。
如同过去多个世纪，今天精美木材家饰物及装饰品是信誉确保，为凡 是名家及癖好精品者所喜爱。真恰好木材有温暖感觉及天然独具美。
现在，国人生活富裕，日渐知道欣赏木材天然纹理之美，采取木材薄片 装潢家居房室日众，使得居家环境更温馨，更含有品味。
薄片种类繁多，可依个人喜好，选择自己喜爱树种，颜色，纹理。市 售薄片有进口和台制两种。进口薄片厚度为0.6m/m，为欧美国家使用标 准厚度。中国制薄片厚度则有 0.3/m, 0.25/m, 0.2m/m, 0.15m/m等依树种， 用户需求，标准不一。
薄片薄厚对成品外观，实木感觉，寿命长短，有深远影响。薄 片厚度厚者含有实木感觉，寿命长－久不龟裂。更不会有胶印出现，底 板透黑毛病。薄片厚度太薄者则相反。
薄片使用者，需要事先审慎评定，自己需要是什么材种，什么颜色，什 么样纹理（花样）薄片级数怎样，经费预算怎样，事前安排，计划 ，将可得到满意服务。
二. 木材薄片制造
薄片制造可回溯到三千五百年前埃及早期。伴随年代和文明变迁，薄 片制造丰富了家俱及室内建筑。
薄片制造是简单地从原木切削一层一层木材薄皮。原始薄片制片制造 设备是粗锯子。实际上，有些薄片锯仍然沿用至今，不过大多数已被刀片 替换了。刀片使用消除了用锯制造时所生浪费，而且增加了原木利 用率，对于经济和森林保护上是关键课题。
三. 薄片切法和花纹
旋切（Rotary Cut）
原木装架在旋切机中轴，对着剃刀般锐利刀叶逆转，于是薄片就像是 一卷解开纸张。因为这种切削是顺着原木年纪，所以能够产生多个型 态木理。旋切薄片极宽。
弦面平切（Flat Slicing）
剖半原木或特制厚版之心材板面平放在平切机之板台上，平切进行顺着 原木中央线平行切割。这做切削方法能够产生显著纹理。
径面平切（Quarter Slicing）
四分之一原木或厚板装在板台上，刀具切割角度和年轮大约成直角，因 生产了有些为连续条状通直纹理，有些则稍有变异。
斜径平切（Rift-cut）
很多橡木类树种薄片切削是采取斜径平切。橡木木质线细胞像车轮 轮轴般，自原木中央辐射出来。象锯纹理或发梳纹效果，是以大约15% 角度切割四分之一原木，避免木质线纹理。
半圆平切（Half-round Slicing）
自旋切化而来，原木厚板或原木二分之一装在旋盘中央。切削稍微横过 年轮。视觉上表现出旋切和平切薄片特征。
薄片木纹图案是由材种自然特征及制造时不一样切削方法所形成 结果。
四. 薄片拼合方法
薄片是真实木材，可用很多不一样拼合方法发明出各样风貌。常见 拼合方法有以下：
1.合花（Book Matching）
将一束接连薄皮翻转向翻书一样，拼合成对，如此胶合成一系列合花 部分花板，假如要达成多片花板效果，可连续合花胶合而成。合花是 最通常拼合方法。合花有个问题，当「紧密」和「松弛」边花拼合 时，会有不一样程度反光和斑剥。如此在一些树种会产生色差，但能够用 正确涂装技术来减到最低。
2.顺花（Slip Matching）
顺花是将薄片按次序拼合而成。这种拼合方法产生花纹反复，但不成对。 有时木纹极少直直，木纹图样会倾向薄片边缘。当薄片拼合成壁版时， 看起来斜向一边。合花则成对拼合，相互平衡。
3. 乱花（Random Matching）
4. V字排骨花（"V"match Herringbone）
直纹薄皮，取一角度沿中心线拼贴而成，外观像鱼背骨。
5. 倒排骨花（Inverted "V"Match）
V字排骨花倒转。
6. 端接拼花（Butt Matching）
拼花是将薄片合花后，在将末端合花拼合而成。
7. Center Matching
8.太阳花（Sunburst Matching）
最常见薄片是树干分叉薄片 (crotch)或其它强烈水波纹薄片。 以圆形、椭圆形或八角形为制作图形。连续薄片叶裁制成尖锐片而且 合花拼合。如此木纹花从中心点向外开展成形。
9.倒太阳花（Reverse Sunburst Matching ）
10.钻石花（Diamond）
11.倒转钻石花（Reversed Diamond）
将方形分为四个象限，薄皮木纹沿对角线由内向外贴满每个象现， 如此则成为木纹连接拼合线交于中心点图案。
12.棋盘花Checkerboard Pattern
13.扇形花Fan Pattern
14.木条地板Parquet Pattern
15.镶嵌（Inlay）
16.条花、镶花饰条（String Banding）
17.镶花（Marquetry）
18.镶细木工（Parquetry）

1-04-03
木薄片种类
1.厂内使用木薄片
薄片英文名称
薄片汉字名称
规格说明
CHERRY VENEER
樱桃木薄片
A级 0.65mm
ASH VENEER
梣木薄片（水曲柳）
A级 0.65mm
ASH BURL VENEER
梣木树瘤木薄片(白花樟)
A级 0.65mm
CAMPHOR BURL
越南花樟
A级 0.65mm
BAMBOO
竹薄片
A级 0.65mm
PRIMAVERA VENEER
艳阳木薄片(巴西薄片)
A级 0.65mm
WALNUT VENEER
胡桃木薄片
A级 0.65mm
WALNUT VENEER (BLACK)
黑胡桃木薄片
A级 0.65mm
CEDAR VENEER
香柏薄片
A级 0.65mm
MAPLE VENEER
枫木薄片
A级 0.65mm
OAK VENEER (RED)
红橡木薄片（柞木）
A级 0.65mm
OAK VENEER (WHITE)
白橡木薄片（柞木）
A级 0.65mm
PECAN VENEER
山核桃薄片
A级 0.65mm
MAHOGANY VENEER
桃花心木薄片
A级 0.65mm
MAHOGANY VENEER(CROTCH)
桃花心木薄片(鱼骨纹)
14"*10" 0.65mm

桃花心木薄片(鱼骨纹)
24"*14" 0.65mm
MAHOGANY VENEER(SWIRL)
桃花心木薄片(涡旋纹)
24"*14" 0.65mm
BRICH VENEER
桦木薄片
0.6mm(0.35mm)

杂木薄片
0.5mm

平衡纸
0.45mm

2.市售木薄片
薄片英文名称
薄片汉字名称
ASH VENEER
梣木薄片
RAMIN VENEER
白木薄片
RUBBER WOOD CORE VENEER
橡皮木心板薄片
MAHOGANY VENEER
桃花心木薄片
TEAK VENEER
柚木薄片
ELM BURL VENEER
榆树头木薄片
DOUGLAS FIR VENEER
美桧(花旗松)木薄片
BIRD EYE MAPLE
鸟眼枫
HARD MAPLE
硬枫木
CURLY MAPLE
水波硬枫木
PRIMAVERA VENEER
艳阳木薄片
KNOTTY WHITE PINE VENEER
白松(节松)薄片
LAUAN VENEER
柳桉薄片
SAPELE
非洲桃花心木
BEECH
榉木
KNOTY PINE
结松
YELLOW PINE
黄松
CURLY ASH
水波梣木
WALNUT BURL
胡桃花樟
OLIVE ASH BURL
黑花樟
MAPPA BURL
红花樟
ARUMATIC CEDAR
西洋杉
PRIANHA PINE
南美松
CLEAR PECAN
青色啄胡桃
PECKY PECAN
啄点啄胡桃
SAPELE POMMELLE
桃花树榴

1-04-04
拼花木纹标示
A. 木纹标示及说明
木纹标示符号
图示
木纹名称
木纹说明及用途

通常木纹
1. 通常木纹,指山纹或直纹但避免大山纹,不需表示笋尖方向
2. 通常使用于层板/直隔板/底板/背板/抽底板…
3. 通常采取次等薄片(B等)

山纹(笋花)
1. 通常木纹, 指山纹避免大山纹,需表示笋尖方向
2. 通常使用于面板/抽头板/侧板/门肚板
3. 通常采取A级薄片

直纹
1. 直纹薄片
2. 依设计要求,通常使用拼花边苻
3. 通常采取A级薄片

大山纹(大笋花)
1. 大山纹或称大笋花薄片
2. 依设计要求
3. 通常采取A级薄片

1-04-05
平切木薄片
1.平切木薄片：
厂内使用平切木薄片通常使用于面板面及立水面及其它配件之面皮。
市售平切木薄片有多种材质及厚度规格可供选购：
1.材质:OAK,ASH,MAPLE,CHERRY,PINE，艳阳木等..
2.厚度：0.3mm~2mm
3.薄片花纹：分直纹(MASA),大山纹(MOKU),小山纹(小笋花)
4.特殊要求：如要求节疤数量等
平切木薄片进厂规格：
下列尺寸为现在OAK/PINE/WALNUT木薄片之进厂规格
1.一迭数量：通常为24张，亦有32张
2.厚度：
OAK： 0.58mm
PINE： 0.98mm
WALNUT： 0.65mm
胡桃木
3.宽度(OAK)：
MOKU:200mm~400mm
MASA:100mm~300mm
3.薄片设计及加工注意事项：
1.面板拼花图形设计拼合数：
需考虑为一迭数量24张之原因
如：2,4,6,8,12,24
2.色差：
薄片常有色差之问题必需在备料时选择或采
(1).修色处理
(2).改用于覆盖性强之涂装颜色如:W2,T1,T2

1-04-06
底薄片
底薄片：
底薄片之功用之在于避免因贴木薄片之面板心(P.B/F.B)受湿度及温度之影响而产生内部应力之不平衡而翘曲。
1.底薄片种类:木薄片,平衡纸,平衡板
2.厚度要求：底薄片需配合面薄片使用
现在厂内使用:0.58mm OAK面薄片,底用0.45mm平衡纸
0.58mm OAK面薄片,底用0.6mm柳桉薄片
0.98mm PINE面薄片,底用0.45mm平衡纸
1.旋切木薄片：桦/柳桉薄片平衡效果良好和木板胶合强度极佳需要良好结合强度时用之，如热压立水之使用，但成本较平衡纸高。
1.使用同面薄片规格材质相同之底木薄片
2.柳安/椿木薄片：
1.规格：
厚度：0.3mm以上（厂内使用柳安薄片 0.6mm厚）
长/宽：无尺寸之限制
2.薄片切削方法：旋切
2.平衡纸：平衡纸质量稳定，平衡效果良好，和木板胶合强度较差，价格较低。
平衡纸规格：
厚度：0.45mm以上
长/宽：5'x8'(1585mmx2495mm)
（注：厂内使用订制规格）
3.平衡板：平衡板为于面薄片（底薄片）内面和P.B/F.B间加平衡板以加强面板之平衡效果。
平衡板规格：
厚度：1.2mm以上
长/宽：5'x8'(1585mmx2495mm)

1-04-07
封边薄片
厂内封边木薄片采购规格表:
名称
厚度
宽度
长度（卷）
封边CHERRY木薄片
0.65 mm
16 mm
120/200 M
19 mm
22 mm
26 mm
28 mm
30 mm
36 mm

封边ASH木薄片
0.65 mm
19 mm
120/200 M
22 mm
26 mm

28 mm

30 mm

36 mm

封边巴西木薄片
0.65 mm
19 mm
120/200 M

22 mm

26 mm

28 mm

35 mm

封边香柏木薄片
0.65 mm
22 mm
120 M

42 mm

封边枫木木薄片
0.65 mm
19 mm
120/200 M

22 mm

26 mm

28 mm

封边OAK木薄片
0.65 mm
19 mm
120/200 M

22 mm

26 mm

28 mm

封边山核桃木薄片
0.65 mm
19 mm
120 M

22 mm

封边白楸木薄片
0.65 mm
26 mm
200 M

封边松木木薄片
0.6 mm
22 mm
120 M

注：封边OAK木薄片宽度32mm(含）以上,长度为120M/卷。
封边木薄片采购:
薄片种类:
1.依加工规格：R面不织布封边薄片
：直边封边薄片
2.依材种区分：各树种材质,并可依用户订制
3.依宽度规格：并可依用户订制
4.长度（卷）：120M, 200M
薄片成本:
依薄片材积计算
(1) 1‘(英呎)×1‘(英呎)＝1SF
(2) 1“(英吋)×1“(英吋)÷144＝SF
(3) ㎜(公厘)×㎜(公厘)÷92903＝SF
(92903＝25.4㎜×12“×25.4㎜×12”)
(注:厂内封边木薄片使用量以米计算)

1-04-08
木薄片木理英文名称

汉字名称
汉字名称
英文名称(1)
英文名称(2)
山纹
笋花
CATHEDRAL
RIFT SAWN
直纹

QUARTER SAWN

大山纹
大笋花
PLAIN SAWN

虎斑纹
银点(鱼鳞片)
FLAKE

涡旋纹

SWIRL

树瘤纹

BURL

平切

SLICE CUTTING

圆切

ROTARY CUTTING

鸟眼

BIRD EYE

黑点

GUM

亮斑

FLGURE

水波纹

CURLY; MOTTLE

孔

HOLES

针结

PIN KNOTY

活结

SOUND KNOTY

死结

DEAD KNOTY

糖浆线

SUGAR GUN

逆纹

FUZZY

凹凸不平

BUCKLE

白边

SAP

彩斑

CROSS GRAIN (SPIKE)

矿物质线

MINERAL

排骨

CROCH

1-04-09
薄片拼花
1.薄片拼合：
薄片拼花系将薄片依产品之需求拼成大面积，且制成多种花型。
1.拼合薄片：
薄片水胶带(薄片拼合)
薄片车缝机(薄片缝合)
2.薄片水胶带：

薄片拼合须以人工拼合方法拼合成多种不一样拼合形状。
1.规格：
种类：白色水胶带(现在使用)，灰色有孔水胶带(厚度较厚已停用)
长：550M/卷(1800 呎/卷)
宽：19mm
2.料单开列：为使用长度x1.25
3.薄片车缝机：

薄片车缝机使用热溶胶线缝合两薄片，为机械拼合方法，仅可使用直线拼合，效率高、成本低、质量稳定。

1-04-10
拼花种类及名称
1.拼花种类及名称

四角块拼花
蝴蝶花
反钻花
钻石花

非字花
棋盘花
钻石方块花
长条块(砖块)花

书页拼花
菜蓝花
格条钻石方块花
人字花

斜纹拼花
山纹拼花
太阳花
鱼骨花
