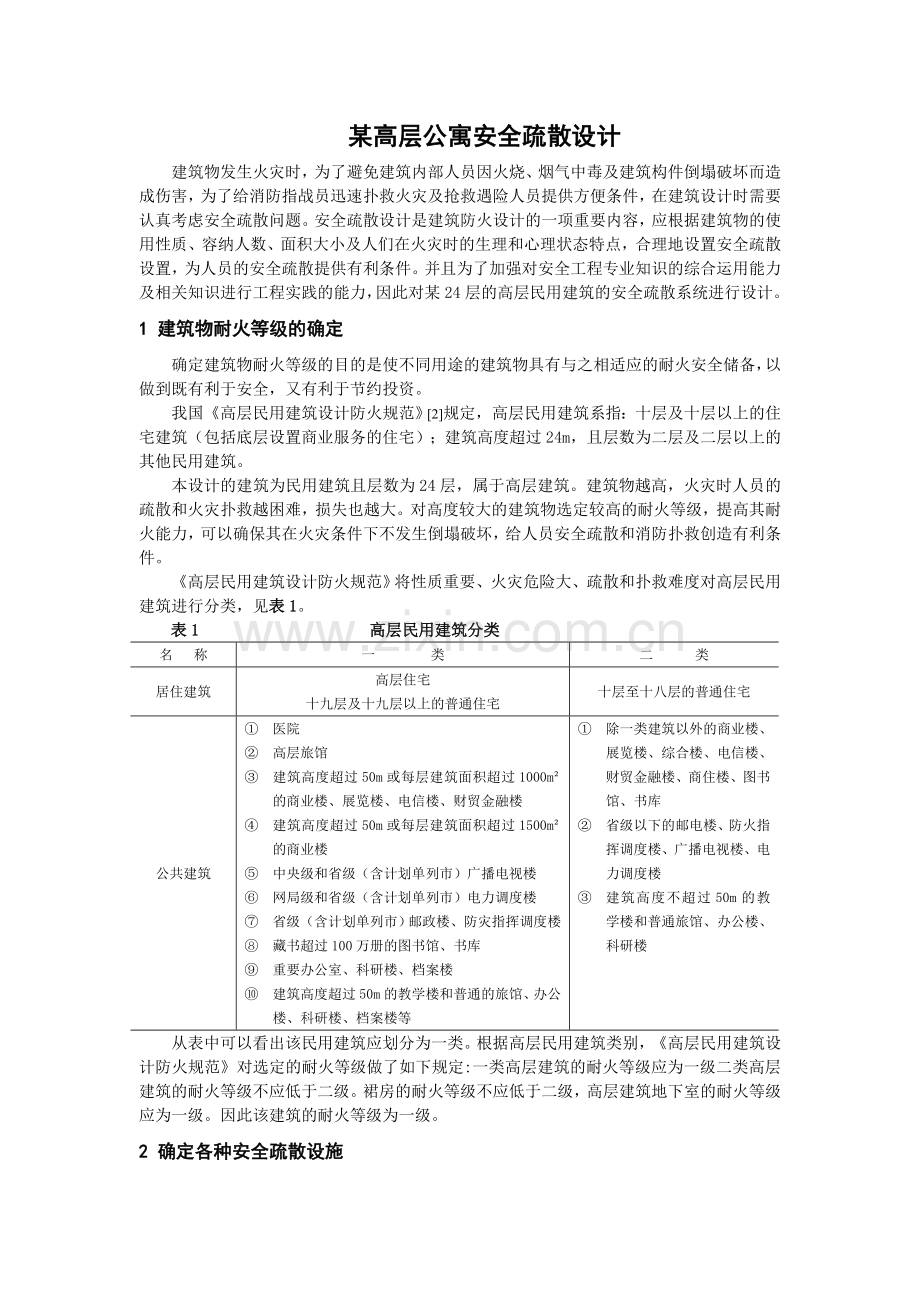

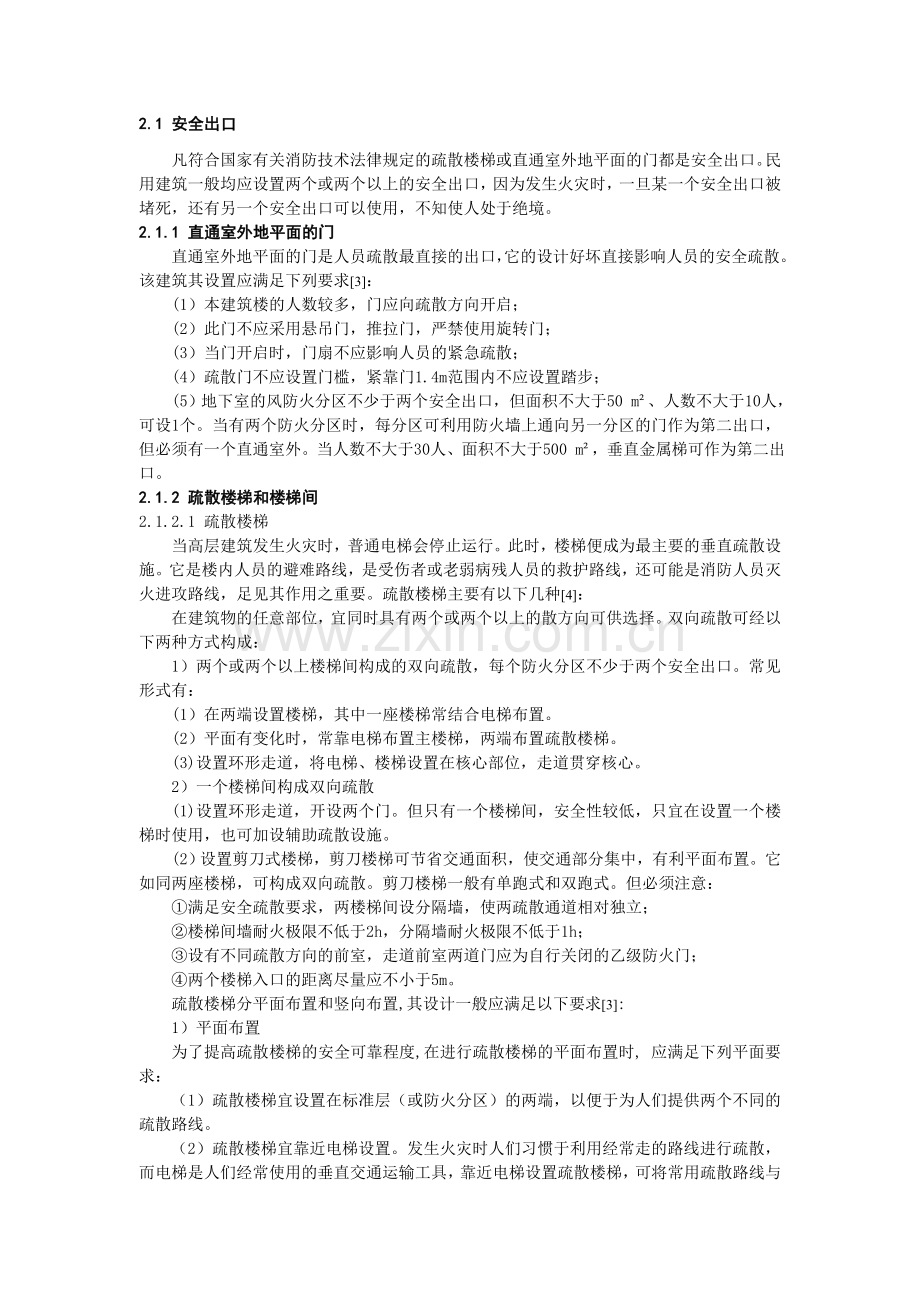

某高层公寓安全疏散设计 建筑物发生火灾时，为了避免建筑内部人员因火烧、烟气中毒及建筑构件倒塌破坏而造成伤害，为了给消防指战员迅速扑救火灾及抢救遇险人员提供方便条件，在建筑设计时需要认真考虑安全疏散问题。安全疏散设计是建筑防火设计的一项重要内容，应根据建筑物的使用性质、容纳人数、面积大小及人们在火灾时的生理和心理状态特点，合理地设置安全疏散设置，为人员的安全疏散提供有利条件。并且为了加强对安全工程专业知识的综合运用能力及相关知识进行工程实践的能力，因此对某24层的高层民用建筑的安全疏散系统进行设计。1 建筑物耐火等级的确定确定建筑物耐火等级的目的是使不同用途的建筑物具有与之相适应的耐火安全储备，以做到既有利于安全，又有利于节约投资。我国高层民用建筑设计防火规范2规定，高层民用建筑系指：十层及十层以上的住宅建筑（包括底层设置商业服务的住宅）；建筑高度超过24m，且层数为二层及二层以上的其他民用建筑。本设计的建筑为民用建筑且层数为24层，属于高层建筑。建筑物越高，火灾时人员的疏散和火灾扑救越困难，损失也越大。对高度较大的建筑物选定较高的耐火等级，提高其耐火能力，可以确保其在火灾条件下不发生倒塌破坏，给人员安全疏散和消防扑救创造有利条件。高层民用建筑设计防火规范将性质重要、火灾危险大、疏散和扑救难度对高层民用建筑进行分类，见表1。表1 高层民用建筑分类名 称一 类二 类居住建筑高层住宅十九层及十九层以上的普通住宅十层至十八层的普通住宅公共建筑 医院 高层旅馆 建筑高度超过50m或每层建筑面积超过1000m的商业楼、展览楼、电信楼、财贸金融楼 建筑高度超过50m或每层建筑面积超过1500m的商业楼 中央级和省级（含计划单列市）广播电视楼 网局级和省级（含计划单列市）电力调度楼 省级（含计划单列市）邮政楼、防灾指挥调度楼 藏书超过100万册的图书馆、书库 重要办公室、科研楼、档案楼 建筑高度超过50m的教学楼和普通的旅馆、办公楼、科研楼、档案楼等 除一类建筑以外的商业楼、展览楼、综合楼、电信楼、财贸金融楼、商住楼、图书馆、书库 省级以下的邮电楼、防火指挥调度楼、广播电视楼、电力调度楼 建筑高度不超过50m的教学楼和普通旅馆、办公楼、科研楼从表中可以看出该民用建筑应划分为一类。根据高层民用建筑类别，高层民用建筑设计防火规范对选定的耐火等级做了如下规定:一类高层建筑的耐火等级应为一级二类高层建筑的耐火等级不应低于二级。裙房的耐火等级不应低于二级，高层建筑地下室的耐火等级应为一级。因此该建筑的耐火等级为一级。2 确定各种安全疏散设施2.1 安全出口凡符合国家有关消防技术法律规定的疏散楼梯或直通室外地平面的门都是安全出口。民用建筑一般均应设置两个或两个以上的安全出口，因为发生火灾时，一旦某一个安全出口被堵死，还有另一个安全出口可以使用，不知使人处于绝境。2.1.1 直通室外地平面的门直通室外地平面的门是人员疏散最直接的出口，它的设计好坏直接影响人员的安全疏散。该建筑其设置应满足下列要求3：(1）本建筑楼的人数较多，门应向疏散方向开启；(2）此门不应采用悬吊门，推拉门，严禁使用旋转门；(3）当门开启时，门扇不应影响人员的紧急疏散；(4）疏散门不应设置门槛，紧靠门1.4m范围内不应设置踏步；(5）地下室的风防火分区不少于两个安全出口，但面积不大于50 m、人数不大于10人，可设1个。当有两个防火分区时，每分区可利用防火墙上通向另一分区的门作为第二出口，但必须有一个直通室外。当人数不大于30人、面积不大于500 m，垂直金属梯可作为第二出口。2.1.2 疏散楼梯和楼梯间2.1.2.1 疏散楼梯当高层建筑发生火灾时，普通电梯会停止运行。此时，楼梯便成为最主要的垂直疏散设施。它是楼内人员的避难路线，是受伤者或老弱病残人员的救护路线，还可能是消防人员灭火进攻路线，足见其作用之重要。疏散楼梯主要有以下几种4：在建筑物的任意部位，宜同时具有两个或两个以上的散方向可供选择。双向疏散可经以下两种方式构成：1）两个或两个以上楼梯间构成的双向疏散，每个防火分区不少于两个安全出口。常见形式有：(1）在两端设置楼梯，其中一座楼梯常结合电梯布置。(2）平面有变化时，常靠电梯布置主楼梯，两端布置疏散楼梯。(3)设置环形走道，将电梯、楼梯设置在核心部位，走道贯穿核心。2）一个楼梯间构成双向疏散(1)设置环形走道，开设两个门。但只有一个楼梯间，安全性较低，只宜在设置一个楼梯时使用，也可加设辅助疏散设施。(2）设置剪刀式楼梯，剪刀楼梯可节省交通面积，使交通部分集中，有利平面布置。它如同两座楼梯，可构成双向疏散。剪刀楼梯一般有单跑式和双跑式。但必须注意：满足安全疏散要求，两楼梯间设分隔墙，使两疏散通道相对独立；楼梯间墙耐火极限不低于2h，分隔墙耐火极限不低于1h；设有不同疏散方向的前室，走道前室两道门应为自行关闭的乙级防火门；两个楼梯入口的距离尽量应不小于5m。疏散楼梯分平面布置和竖向布置,其设计一般应满足以下要求3:1）平面布置为了提高疏散楼梯的安全可靠程度,在进行疏散楼梯的平面布置时, 应满足下列平面要求：（1）疏散楼梯宜设置在标准层（或防火分区）的两端，以便于为人们提供两个不同的疏散路线。（2）疏散楼梯宜靠近电梯设置。发生火灾时人们习惯于利用经常走的路线进行疏散，而电梯是人们经常使用的垂直交通运输工具，靠近电梯设置疏散楼梯，可将常用疏散路线与紧急疏散路线相结合，有利于人们快速进行疏散。如果电梯厅为开敞式时，为避免因高温烟气进入电梯井而切断通往疏散楼梯的通道，两者之间应进行防火分离。（3）疏散楼梯宜靠外墙设置。这种布置方式有利于采用带开敞前室的疏散楼梯间，同时，也便于自然采光、通风和进行火灾的扑救。2）竖向布置（1）疏散楼梯应保持上、下通畅。高层建筑的疏散楼梯宜通至平屋顶，以便向下疏散的道路发生堵塞或被烟气切断时，人员能上到屋顶进行暂时避难，等待消防部门利用登高车或直升机进行救援。（2）应避免不同的人流路线相互交叉。高层部分的疏散楼梯不应和低层公共部分（指裙房）的交通大厅、楼梯间、自动扶梯混杂交叉，以免紧急疏散时两部分人流发生冲突，引起堵塞和意外伤亡。（3）设置可供临时避难使用的安全区域。对于二、三十层以上的高层建筑来说，宜在个设备层中（或每隔十层左右）用耐火极限不低于1.50h的楼板和2.5h的墙体及甲级防火门，划分出一定面积的空间，并使其与疏散楼梯相连，其空调系统需单独设置，此外尚应设有排烟、照明、通讯及灭火设施。在发生火灾时，当楼梯间的人流发生拥挤或堵塞时，该空间可以起到缓冲和暂时避难的作用。本设计建筑长度为约30m,宽度约15m。建筑物每层的面积不大，其次建筑物用于民用住宅，每层设计的总户数为3户，设每户平均五人居住，那么每层只有15人居住。高层建筑设计规范对于单元式住宅如何设置两个安全出口，未做明确规定。由于连通单元楼梯间的阳台或凹廊紧邻住户的房间外窗，影响住户的安全和生活，而采用剪刀楼梯间来设置两个安全出口。所以建设单位和设计单位对于十八层以上的单元式高层住宅建筑都不采用这种做法，并且每层的人数较少，并且每层面积较小，如果设置两个楼梯间，则所占的面积较大，建筑物的利用率也不高，但如果只设置一个楼梯间又会增加疏散时安全出口被堵死的危险性，不为不使人处于绝境故采用一个楼梯间构成的双向疏散形式，取该楼梯形式为单跑式。2.1.2.2 楼梯间51)普通楼梯间普通楼梯间是建筑物常用的基本形式。该楼梯的典型特征是，不论它是一跑、两跑：三跑还是剪刀式，其楼梯与走廊或大厅都敞开在建筑物内。楼梯间很少设门，有时为了管理的方便，也设弹簧门、玻璃门等，但是它仍属于普通楼梯间。普通楼梯间在防火上是不安全的，它是烟、火向其他楼层蔓延的主要通道。因为高层建筑层数多，疏散又不方便，所以在高层建筑中一般不使用普通楼梯间。2)封闭楼梯间根据高层民用建筑设计防火规范(GB5004595)(2005年版)的要求，下列建筑，可采用封闭楼梯间：(1)高层建筑中，高度32m的二类建筑；(2)10层及11层通廊式住宅，1218层的单元式住宅；(3)与高层建筑主体部分直接相连的附属裙房。对于11层及11层以下的单元式住宅，允许适当放宽楼梯间的要求，可以不设封闭楼梯间，但楼梯间必须靠外墙设置，能直接利用自然采光和通风，同时，开向楼梯间的门必须是乙级防火门。为了使人员通过更为方便，楼梯间的f-j平时可处于开启状态，但需要有相应的关闭措施。比如安装自动关门器，以便起火后能自动或手动关门。此外，如果有条件还可以把楼梯问适当加长，设置两道防火门形成斗门，这样处理之后可以提高它的防护能力，并给疏散以回旋的余地。需要指出的是，封闭楼梯间应靠外墙设置，并设置可开启的玻璃窗用来排烟。3)防烟楼梯间在楼梯间入口之前，设置能阻止火灾时烟气进入的前室，或阳台、凹廊的楼梯间，称为防烟楼梯间。在高层建筑中，防烟楼梯间安全度最高。发生火灾时，它能够保障所在楼层人员安全的疏散，并且可以有效地阻止火灾向起火层以上的其他楼层蔓延。同时也为消防队扑救火灾创造了有利的条件。防烟楼梯间由于前室不同又可以分为以下两种：(1)带开敞前室的防烟楼梯间这种类型楼梯间的特点是以阳台或凹廊作为前室，疏散人员必须通过开敞的前室和两道防火门才能进入封闭的楼梯间内。其优点是自然风力能将随着人员流进的烟气迅速排走，同时，转折的路线也使烟气很难袭人楼梯间，无须再设其他的排烟装置。因此，这是安全性最高的和最为经济的一种类型。但是，只有当楼梯间能靠外墙时才有可能采用，因此有一定的局限性。(2)带封闭前室的防烟楼梯间它的特点是人员必须通过封闭的前室和两道防火门，才能到达楼梯间内，与前一种类型相比，其主要优点是，可靠外墙布置，也可以放在建筑物核心内部。它的平面布置十分灵活，且形式多样，主要缺点是防排烟比较困难；位于内部的前室和楼梯间必须设置机械防烟设施，而且设备复杂，经济性差，效果不能完全保证。(3)防烟楼梯间的设计标准防烟楼梯间是高层建筑中常用的楼梯形式，根据规范要求，以下几种情况必须设置防烟楼梯间：一类高层建筑和建筑高度超过32m的二类建筑；高度超过24m的高级住宅(凡设集中空调系统的为高级住宅，否则为普通住宅，仅设窗式空调器的高层住宅属于后者)；层数12层的通廊式住宅；层数19层的单元式住宅；高层塔式住宅。该建筑为24层的高层住宅，因此应使用防烟楼梯间。2.2 防火门防火门是指在发生火灾时能隔断火的门。它在满足防火特殊要求的同时，同样兼具一般门的使用功能，即平时供人们通行，火灾发生时能及时关闭，将火、烟限制在一个有限的区域内，以有效阻止火灾的蔓延。依照建筑设计防火规范(GBJ 16-87)和高层民用建筑设计防火规范(GBJ 50045-95) 有关规定，将建筑防火门划分为甲、乙、丙三级，其耐火极限分别为1.20h、0.90h、0.60h，同时明确规定了需安装防火门的具体位置及相应耐火等级6。建筑防火门一般安装在防火墙上必须开口部位、楼梯间出入口、机房门口、管道井壁的开口部位以及易发生火灾的场所。防火门应为向疏散方向开启的平开门，疏散楼梯通向屋顶的门应向屋顶方向开启。防火门在关闭后应能从任何一侧手动开启。用于疏散的走道、楼梯间和前室的防火门应具有自行关闭的功能，双扇和多扇防火门还应具有按顺序关闭的功能。常开的防火门，当发生火灾时，应具有自行关闭和信号反馈的功能。常用建筑防火门依其材质可分为钢质和木质两种防火门。前者框扇均采用冷轧薄板经冷加工成型，门扇的内腔填充耐火隔热材料；后者一般按夹板门形式制作，其木结构需进行加压防火浸渍等难燃化处理，胶合板涂刷防火涂料。为确保门的整体防火效果，避免其经高温后失去开关功能，它所用的五金配件应具备耐火性能，镶嵌的玻璃应为防火玻璃，防火玻璃是在两层或两层以上的平板玻璃间凝聚一种透明的阻燃胶复合而成。防火门作为消防产品之一，对其生产、销售及使用均有严格的规定，即生产应当到省级以上公安消防机构办理有关审批手续，不经法定检验机构检验合格的产品，禁止生产、销售或使用。在工程筹建及实际使用中发现，由于设计及施工安装中存在一些问题，导致防火门在火灾发生时起不到其应有的作用，并可能因此而酿成事故，需注意和纠正7。1) 某部位设置的防火门，设计时没有满足相应耐火等级标准。2) 门的开启方向错误。防火门必须向疏散方向开启，否则人群在慌乱中拥挤压紧门扇，门将无法开启。值得一提的是，疏散楼梯通向屋顶的门必须向屋顶方向开启，以便人员向屋顶转移待救。3) 疏散用的走道、楼梯间和前室的防火门不能自行关闭，多扇门不能按顺序关闭而造成火势通过门口或门缝蔓延。正确的作法应该增设闭门器、地弹簧或在预定条件下的自动关闭装置。对于多扇门通常还要安装顺序器，保证门扇自动关闭关严。有的综合楼还在门上安装了不能手动开启的门锁，使用单位出于对安全及考勤打卡工作的考虑，平常将楼梯的出入口锁闭，而只留电梯口供人员进出，一旦出现火情，人员将无法脱离。4) 安装中对成品防火门擅自改造。以木质防火门为例，有以下改造内容。像加工普通木门一样，对原成品防火门任意锯刨，安装五金部位锯凿后，也没有再涂刷防火涂料，从而使防火能_力大大削弱。(1) 将门加大或缩小，在门扇的侧面贴加普通木材或将门扇锯窄锯短。(2) 片面追求装饰效果，将门框取消而仅设置普通木材制作的门套，将门扇_的原边梃换成其他木材，大范围加贴装饰面层，从而破坏防火涂层。(3) 为了美观将原配备的专用五金件及玻璃换成普通型的。5) 用于疏散用的防火门设置了门槛。6) 防火门由施工单位自行制作，虽参考有关标准或仿照专业厂家产品，但产品质量难以保证，不符合消防法规要求。该建筑的防火门一般为乙级防火门，耐火极限为0.90h，进入前室的防火门向前室方向开启，进入楼梯的防火门向楼梯方向开启，疏散楼梯通向屋顶的门应向屋顶方向开启，用于疏散的走道、楼梯间和前室的防火门具有自行关闭的功能。防火门采用木质结构，安装过程不准对防火门进行擅自改造，不准设置门槛。2.3 消防电梯消防电梯是在建筑物发生火灾时供消防人员进行灭火与救援使用且具有一定功能的电梯。在发生火灾时丁作电梯常常因为断电和不防烟火等而停止使用，因此设置消防电梯很有必要，其主要作用是：供消防人员携带灭火器材进入高层灭火；抢救疏散受伤或老弱病残人员；避免消防人员与疏散逃生人员在疏散楼梯上形成“对撞”，既延误灭火战机，又影响人员疏散；防止消防人员通过楼梯登高时间长、消耗大。不能保证迅速投入战斗。消防电梯的设置要求8 9：(1)设置范围高层建筑设计中，应根据建筑物的重要性、高度、建筑面积、使用性质等情况设置消防电梯。通常建筑高度超过32 m且设有电梯的高层厂房和建筑高度超过32 m且设有电梯的高层仓库，每个防火分区内应设1台消防电梯；一类公共建筑、塔式住宅、12层及12层以上的单元式住宅和通廊式住宅，以及建筑高度超过32 m的二类公共建筑等均应设置消防电梯。(2)设置数量消防电梯的数量主要根据楼层建筑面积来确定。我国规定，每个防火分区至少应设置1台消防电梯、每层建筑面积不大于1 500 m设1台，大于1 500 m、不大于4 500 m设2台，大于4 500 m设3台。(3)设置位置消防电梯宜分别设在不同的防火分区内，便于任何一个分区发生火灾都能迅速展开扑救，其平面位置须与外界联系方便，在首层应有直通室外的出口，或由长30 m以内的安全通道抵达室外。(4)消防电梯前室的防火设计要求消防电梯必须设置前室，以利于防烟排烟和消防队员展开工作。前室的防火设计应考虑以下几方面：1)前室位置。前室的位置宜靠外墙设置，这样可利用外墙上开设的窗户进行自然排烟，既满足消防需要，又能节约投资。2)前室面积。前室的面积应当由建筑物的性质来确定，居住建筑不应小于45 m,公共建筑和工业建筑不应小于6 m。当消防电梯和防烟楼梯合用一个前室时，前室里人员交叉或停留较多，所以面积要增大，居住建筑面积不应小于6 m，公共建筑面积不应小于lO m。3)防烟排烟。前室内应设有机械排烟或自然排烟的设施，火灾时可将产生的大量烟雾在前室附近排掉，以保证消防队员顺利扑救火灾和抢救人员。4)设置室内消火栓。消防电梯前室应设有消防竖管和消火栓。消防电梯是消防人员进入建筑内起火部位的主要进攻路线，为便于打开通道，发起进攻，前室应设置消火栓。5)前室的门。消防电梯前室与走道的门应至少采用乙级防火门或采用具有停滞功能的防火卷帘，以形成一个独立安全的区域。6)挡水设施。消防电梯前窒门口宜设置挡水设施，以阻挡灭火产生的水从此处进入电梯内。(5)消防电梯梯井及轿厢的防火设计要求消防电梯是电梯轿厢通过动力在电梯井内上下来回运动的，因此，系统应有较高的防火要求。1)梯井应独立设置，与其他竖向管井分开单独设置，不得将其他用途的电缆敷设在电梯井内，也不应在井壁开设孔洞。2)电梯井的耐火能力必须保证消防电梯在任何火灾情况下都能坚持工作，电梯井井壁耐火等级一般不应低于253 h。3)电梯井的容量须考虑到轿厢可以承载810名消防队员的重量，最低不应小于800kg，其净而积不应小于14 m。4)轿厢的装修，确保不会因烟热影响而失去作用。(6)消防电梯防火设计的其他要求1)消防电梯的行驶速度。我国规定消防电梯的速度按从首层到顶层的运行时间不超过60 s来计算确定。2)井底排水设施。消防电梯井底应设排水口和排水设施。如果消防电梯不到地下层，可以直接将井底的水排到室外，为防止雨季水倒灌应在排水管外墙位置设置单流阀。如果不能直接排到室外，可在井底下部或旁边开设一个不小于2 m的水池，用排水量不小于10 us的水泵将水池的水抽向室外。该居住建筑为一类建筑住宅，需设置消防电梯，并且每层的面积大约450m，小于1500 m，因此只需设置一个消防电梯。同时高层住宅受面积指标的限制，又要满足功能使用的要求，设置两个防烟前室有些情况下十分困难9。所以将该建筑的剪刀楼梯一个入口的防烟前室和消防电梯的前室合用，以缩小前室的占地面积，增加建筑物使用率。该合用前室的面积不小于6 m，取其面积为8 m。进入前室的门使用乙级防火门。为了使建筑内居民上下方便，在消防电梯旁边设一个普通电梯，消防电梯电梯井、机房与相邻普通电梯井、机房之间采用耐火等级不低于2.00h的非燃烧体隔墙隔开。取消防电梯井的长*宽为2.050m*2.050m。2.4 消防应急照明灯具和疏散指示标志10消防应急照明灯具和疏散指示标志属建筑在投入使用前防火构配件的重要组成部分。其主要作用是在火灾时正常照明系统不能再提供照明的情况下，为人员安全疏散、特殊岗位坚持工作以及灭火救援行动提供保障，设置的最基本要求是建筑内的人无论处于任何公共部位都可以通过借助一定的照度容易地识别安全出口的位置及规定的疏散路线。 大量的火灾案例表明，公共建筑由于安全疏散设施设置不合理或疏散不畅，人员在火灾中不能正确的发现或识别安全出口所处位置，是造成群死群伤火灾事故的主要原因之一。因此，消防应急照明灯具和疏散指示标志在火灾中能否发挥其应有的作用，应当引起我们高度重视。11根据建筑设计防火规范（G B50016-2006）（以下简称建规）的相关规定，就消防应急照明灯具和疏散指示标志在建筑中的应用应满足以下要求:1)消防应急照明灯具和疏散指示标志的设置范围。建规第11.3.1条规定：除住宅外的民用建筑、厂房和丙类仓库的下列部位，应设置消防应急照明灯具1：(1)封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室；(2)消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其它房间；(3)观众厅，建筑面积超过400 m的展览厅、营业厅、多功能厅、餐厅，建筑面积超过200 m的演播室；(4)建筑面积超过300 m的地下、半地下建筑或地下室、半地下室中公共活动房间；(5)公共建筑中的疏散走道。建规第11.3.4条规定：公共建筑、高层厂房（仓库）及甲乙丙类厂房应沿疏散走道和安全出口、人员密集场所疏散门的正上方设置灯光疏散指示标志。建规第11.3.5条规定：下列建筑或场所应在其内疏散走道和主要疏散路线的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志：总建筑面积超过8000 m的展览建筑；总建筑面积超过5000 m的地上商店；总建筑面积超过500 m的地下、半地下商店；歌舞娱乐放映游艺场所；座位数超过1500个的电影院、剧院，座位数超过3000个的体育馆、会堂或礼堂。2)消防应急照明灯具和疏散指示标志的供电方式。建规第11.1.4条规定：消防用电设备应采用专用的供电回路，当生产、生活用电被切断时，应仍能保证消防用电。目前，消防应急灯具一般采用二种供电方式：一是自带电源独立控制型。即正常电源接自普通220V照明供电回路中，平时对应急灯蓄电池充电，当正常电源切断时，备用电源（蓄电池）自动供电。此种灯具投资小、安装方便；另一种是集中电源集中控制型。即应急灯具内无独立电源，正常照明电源切断时，由集中供电系统供电。此种灯具便于集中管理、系统可靠性好。在选择应急照明灯具供电方式时，应根据具体情况合理选择。一般来说，对于小型场所、二次装潢改造的工程可选用自带电源独立控制型。对于新建工程或设有消防控制室的工程，应尽量选用集中电源集中控制型。在日常监督检查中发现，使用最普遍的是自带电源独立控制型消防应急灯具，这种形式的应急灯每个灯具内部都有变压、稳压、充电、逆变、蓄电池等大量的电子元器件，应急灯在使用、检修、故障时电池均需充放电，如将普通照明与消防应急灯具采用同一回路，使消防应急灯具经常处于充放电状态，对电池造成较大损耗，加速了应急灯蓄电池的报废，严重影响灯具的使用寿命。消防监督人员在对一些场所检查中，经常发现应急照明系统不能正常工作的“习惯性”消防违法行为，大多数是由于消防应急灯具未采用专用的供电回路所致。因此，消防监督机构在对电气图审核时，对消防应急灯具是否采用专用供电回路需引起高度重视。3)消防应急照明灯具和疏散指示标志的线路敷设及导线选型。建规第11.1.6条规定：消防用电设备的配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：(1)暗敷时应穿管并应敷设在非燃烧体结构内且保护层厚度不小于3厘米。明敷时（包括敷设在吊顶内），应穿金属管或闭封式金属线槽，并应采取防火保护措施；(2)当采用阻燃或耐火电缆时，敷设在电缆井、电缆沟内可不采取防火保护措施；(3)当采用矿物绝缘类不燃电缆时，可直接明敷；(4)宜与其他配电线路分开敷设；当敷设在同一井沟内时，宜分别布置在井沟的两侧。消防应急照明灯具和疏散指示标志在建筑布置中量多面广，基本涉及建筑物的所有公共部位，若管线敷设不到位，火灾中极易造成电气线路断路、短路、漏电，不但使应急灯具发挥不了应有作用，反而会引发其它灾害事故。采用集中供电的应急灯具对线路的要求更高，因为此类应急灯具的供电是从配电盘干线接引，只要干线的某一处损坏或灯具短路，就会导致整根线路上的应急照明全部损坏。在一些工程消防检查和验收中常常发现消防应急照明灯具和疏散指示标志的线路采用暗敷时，保护层厚度达不到要求，明敷时未采取任何防火措施，导线使用普通的护套线或铝蕊线，未进行穿管或封闭式金属线槽进行保护。有的即使采取了规定的防火保护措施，对引入灯具的软管、接线盒、接线头不能有效保护，甚至裸露在外部，有的将消防应急灯具直接接到插座上、接在开关后的普通照明灯具线上。这些不规范的线路敷设和灯具安装方式在一些小型公共场所的装修改造工程中较为普遍，其造成的危害也是极其恶劣的。因此，我们应严格遵守国家有关规范和规定要求，加强对消防应急照明灯具和疏散指示标志配电线路的防护和导线选型，严格选购、使用符合国家标准的产品和电线电缆，做好配电线路的防火保护。4) 消防应急照明灯具和疏散指示标志的功效和布置。建规第11.3.2条规定：建筑内消防应急照明灯具的照度应符合下列规定：(1)疏散走道的地面最低水平照度不应低于0.5Lx;(2)人员密集场所内的地面最低水平照度不应低于1Lx;(3)楼梯间的地面最低水平照度不应低于5Lx;(4)消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其他房间的消防应急照明，仍应保证正常照明的照度。建规第11.3.3条规定：消防应急照明灯具宜设置在墙面的上部、顶棚上或出口的顶部。建规第11.3.4条规定：设置灯光疏散指示标志，应符合下列规定：(1)安全出口和疏散门的正上方应采用“安全出口”作为指示标志；(2)沿疏散走道设置的灯光疏散指示标志，应设置在疏散走道及其转角处距地面高度1米以下的墙面上，且灯光疏散指示标志间距不应大于20米，对于袋形走道，不应大于10米，在走道转角区，不应大于1米。设置在地面上的应急标志灯，应保证视角连续，且间距不应大于5米。5)消防应急照明灯具和疏散指示标志的产品质量消防应急照明灯具和疏散指示标志产品主要存在以下几种问题：一是使用电池不符合标准要求。如：铅酸电池、三无电池或同发证检验电池不一致；二是电池容量低，应急时间不达标；三是过放和过充保护电路得不到应有的作用。主要是由于部分生产企业为了降低成本,私自修改定型产品的电路，简化或不设置过放和过充保护电路；四是应急状态表面亮度达不到标准要求，亮度不均，悬殊过大。国家标准消防安全标志（G B13495）和消防应急灯具（G B17945）均对消防应急灯具的技术参数、元器件性能，规格型号做出了明确规定。该建筑设计选用照明用的消防应急照明灯型号为 L2110002，疏散指示标志选用型号为L7930003（指示路线方向）和L7930004（放在安全出口和疏散门的正上方）。3 合理划分安全分区及布置疏散路线当建筑物内某一房间发生火灾，并达到轰然时，沿走廊的门窗被破坏，导致浓烟、火焰涌向走廊。若走廊的吊顶上或墙壁上没有设置有效的阻烟、排烟设施，则烟气就会继续向前室蔓延，进而流向楼梯间。另一方向，发生火灾时，人员的疏散行动路线也基本上和烟气的流动方向相同，即，房间走廊前室楼梯间。因此，烟气的蔓延扩散，将对火灾层人员的安全疏散形成很大的威胁。为了保障人员的疏散安全，最好能够使疏散路线上各个空间的防烟、防火性能逐步提高，而楼梯间的安全性能需要达到最高。为了阐明疏散路线的安全可靠，需要把疏散路线上各个空间划分为不同的区间，这就是疏散安全分区，简称安全分区，并依次称之为第一安全分区，第二安全分区等。离开火灾房间后先要进入走廊，走廊的安全性就高于火灾房间，故称走廊为第一安全区；依次类推，前室为第二安全分区，楼梯间为第三安全分区。一般说来，当进入第三安全分区，即疏散楼梯间，即可认为达到了相当安全的空间5。进行安全分区设计，主要目的是为了人员疏散时的安全可靠，而安全分区的设计，也可以减少火灾烟气进入楼梯间，并防止烟火向上层扩大蔓延。进一步讲，安全分区也为消防灭火活动提供了场地和进攻路线。对于一类高层民用建筑及高度超过32m的二类高层民用建筑及高层厂房等，要设置防烟楼梯间。这样，建筑物的走廊为第一安全分区，防烟前室为第二安全分区，楼梯间为第三安全分区。由于楼梯间不能进入烟气，所以，人员疏散进入防烟楼梯间，便认为到达安全之地。为了保障各个安全分区在疏散过程中的防烟、防火性能，一般可采用外走廊，或在走廊的吊顶上和墙壁上设置与感烟探测器联动的防排烟设施，设置防烟前室和防烟楼梯间。同时，还要考虑各个安全分区的事故照明和疏散指示等，为火灾中的人员创造一条求生的安全路线。 为了能使该建筑每层的ABC户型的大门离疏散楼梯和消防电梯的距离近，因此将疏散楼梯和消防电梯设计在B户正对的区域内，同时高层住宅受面积指标的限制，又要满足功能使用的要求，设置两个防烟前室有些情况下十分困难，所以将该建筑的剪刀楼梯一个入口的防烟前室和消防电梯的前室合用，以缩小前室的占地面积，增加建筑物使用率。将建筑物的剪刀楼梯另一入口的前室设在3户共用的走廊上，如附图1所示。当安全分区及疏散路线的问题已经解决，我们就可以确定建筑物的安全疏散的计算了。4 设计计算4.1 安全出口的宽度安全出口的宽度是由疏散通道宽度指标计算出来的。宽度指标是对允许疏散时间、人体宽度、人流在各种疏散条件下的通行能力等进行调查、实测、统计、研究的基础上建立起来的，它即利于工程技术人员进行工程设计，又利于消防安全部门检查监督。下面简要介绍工程设计应用的计算安全宽度的间接方法一百人宽度指标3。百人宽度指标可按下式计算：式中B百人宽度指标，即每100人安全疏散需要的最小宽度(m)N疏散总人数(人)T允许疏散时间(min)A单股人流通行能力，平坡时A=43人min；阶梯地时，A=37人minb单股人流宽度，不携带行李时，b=055m高层建筑各层走道、门的宽度应按其同行人数每100人不小于1米计算，其首层疏散外门的总宽度应按人数最多的一层每100人不小于1米计算，但外门和走道的最小宽度均不应小于表2的规定。并且，疏散楼梯间和防烟楼梯间前室的门不应小于09m(表2)。表2 高层建筑首层疏散外门和走道的净宽(m)建筑名称每个外门的走道净宽/m走道净宽/m单面布房双面布房医院1.31.41.5居住建筑1.11.21.3其他1.21.31.4该高层民用建筑每层户数较少，按单面布房计算。每层人数都小于100人，故N取100人计算，取A=43人min, b=055m,该建筑为一类建筑，故疏散时间T=6 min =1000.55/(436)0.21(m)由B1.1m,取直通室外的门的净宽为1.30m,取楼梯净宽为1.15m由B 10.5（s）第3 层人流从第3层疏散楼梯口至第1层疏散楼梯口的时间：=42h=423.12=30.0（s）24.38 (s)所以，第3 层人流
