某地区110kv芒棒输变电工程项目可行性研究报告(水土保持).doc

-

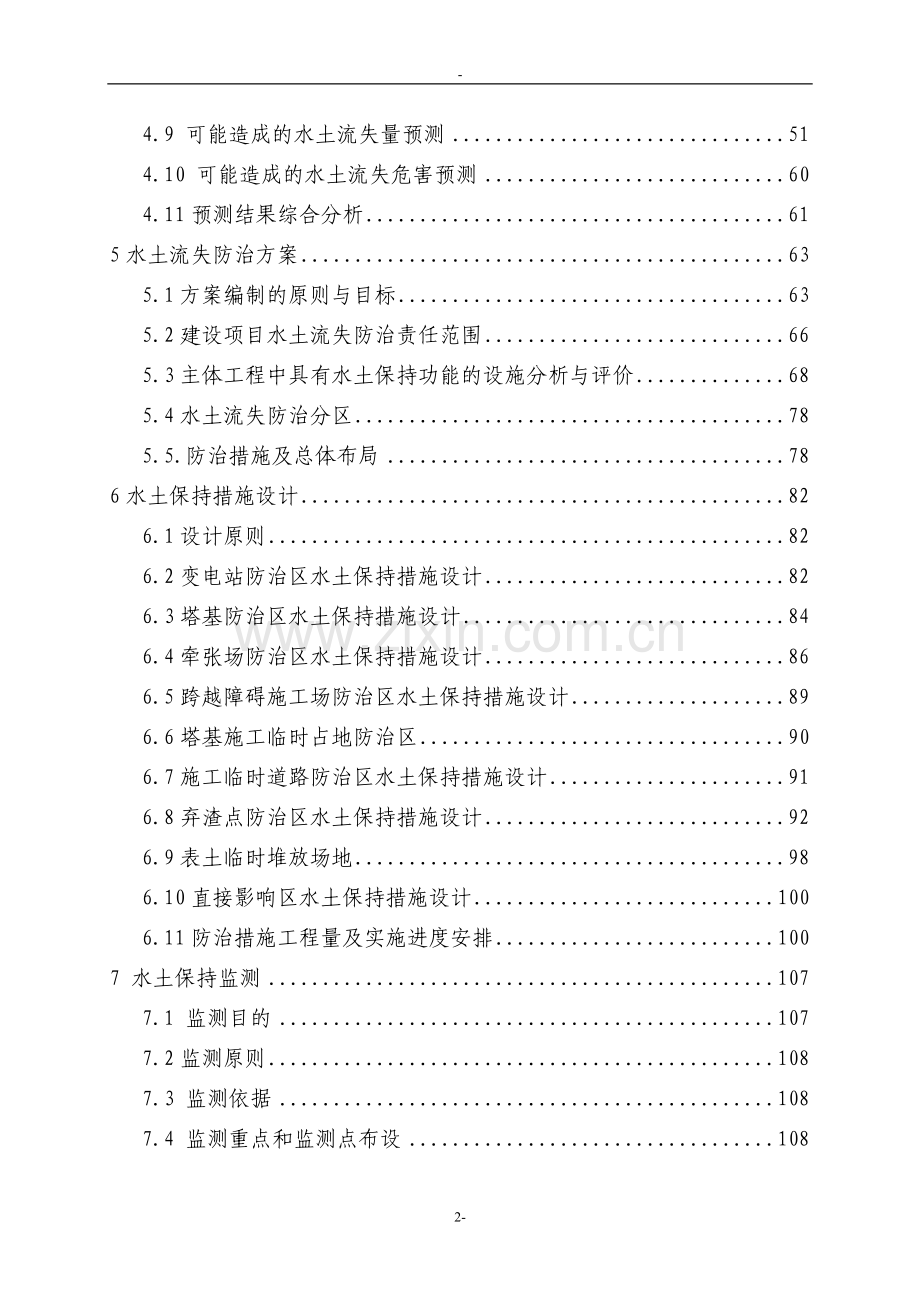

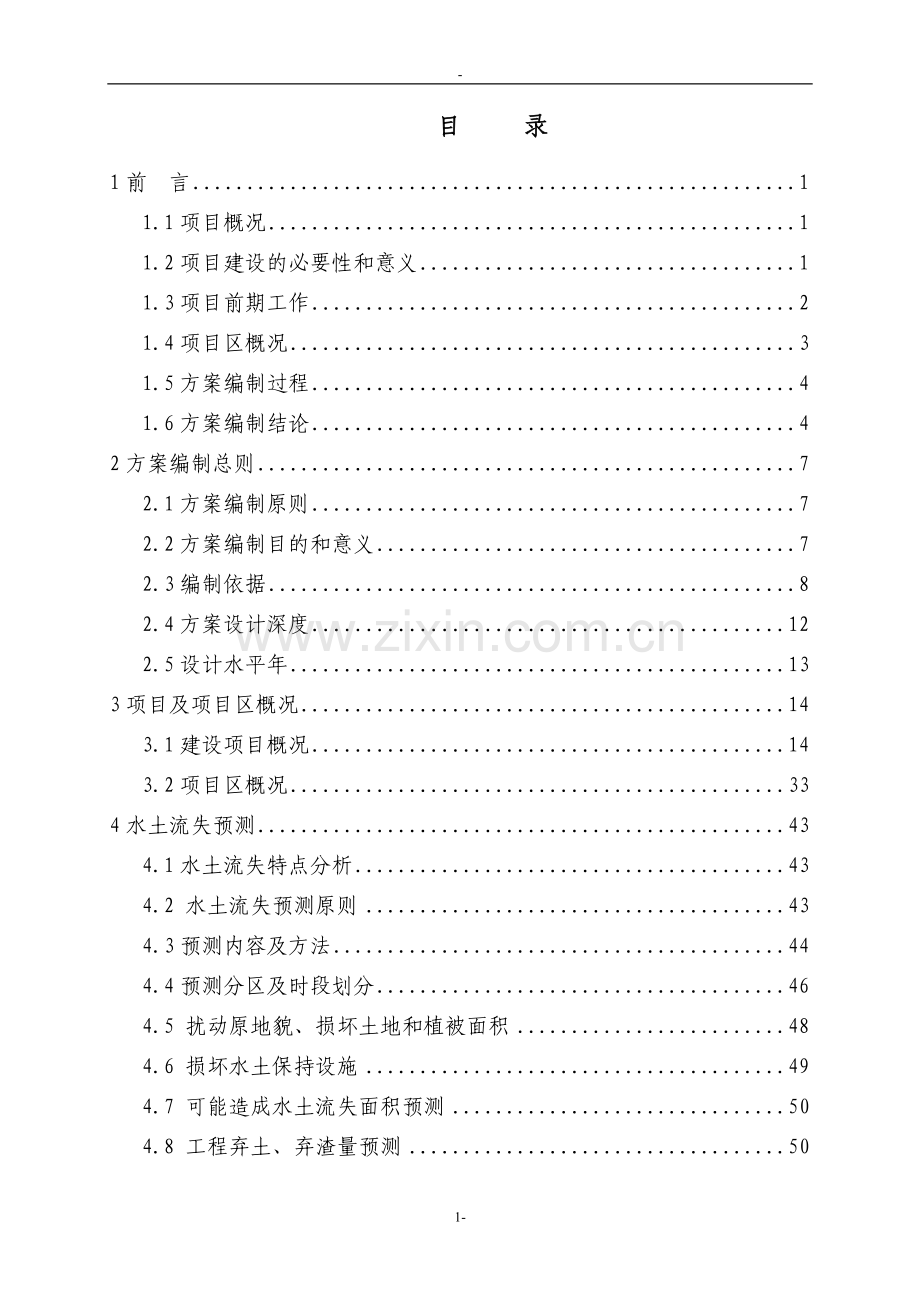

目 录
1前 言 1
1.1项目概况 1
1.2项目建设的必要性和意义 1
1.3项目前期工作 2
1.4项目区概况 3
1.5方案编制过程 4
1.6方案编制结论 4
2方案编制总则 7
2.1方案编制原则 7
2.2方案编制目的和意义 7
2.3编制依据 8
2.4方案设计深度 12
2.5设计水平年 13
3项目及项目区概况 14
3.1建设项目概况 14
3.2项目区概况 33
4水土流失预测 43
4.1水土流失特点分析 43
4.2 水土流失预测原则 43
4.3预测内容及方法 44
4.4预测分区及时段划分 46
4.5 扰动原地貌、损坏土地和植被面积 48
4.6 损坏水土保持设施 49
4.7 可能造成水土流失面积预测 50
4.8 工程弃土、弃渣量预测 50
4.9 可能造成的水土流失量预测 51
4.10 可能造成的水土流失危害预测 60
4.11预测结果综合分析 61
5水土流失防治方案 63
5.1方案编制的原则与目标 63
5.2建设项目水土流失防治责任范围 66
5.3主体工程中具有水土保持功能的设施分析与评价 68
5.4水土流失防治分区 78
5.5.防治措施及总体布局 78
6水土保持措施设计 82
6.1设计原则 82
6.2变电站防治区水土保持措施设计 82
6.3塔基防治区水土保持措施设计 84
6.4牵张场防治区水土保持措施设计 86
6.5跨越障碍施工场防治区水土保持措施设计 89
6.6塔基施工临时占地防治区 90
6.7施工临时道路防治区水土保持措施设计 91
6.8弃渣点防治区水土保持措施设计 92
6.9表土临时堆放场地 98
6.10直接影响区水土保持措施设计 100
6.11防治措施工程量及实施进度安排 100
7 水土保持监测 107
7.1 监测目的 107
7.2监测原则 108
7.3 监测依据 108
7.4 监测重点和监测点布设 108
7.6监测期 109
7.7监测内容 110
7.8监测方法 110
7.9监测程序 111
7.10监测时段及频率 112
7.11监测机构 117
7.12监测设备及仪器 117
7.13监测制度 117
7.14 实施 118
7.15监测资料整理分析与成果要求 118
7.16监测费用 119
8 水土保持投资估算及效益分析 120
8.1投资估算 120
8.2 效益分析 156
9方案实施的保证措施 159
9.1组织领导措施 159
9.2.技术保障措施 160
9.3施工管理 163
9.4明确水土保持工程投资渠道，保障资金来源 164
9.5监督保障措施 164
9.6加强竣工验收 164
9.7公众参与 165
9.8对后续设计的要求 165
10方案编制结论及建议 166
10.1方案编制结论 166
10.2建议 167
42-

1总论
1.1项目概况
腾冲县110KV芒棒输变电工程位于腾冲县城东南部，高黎贡山北麓，龙川江两岸的河谷地带。工程项目主要由110kV芒棒变电站、腾冲县龙江一级电站至芒棒变电站110kv送电线路工程组成。110kV芒棒变电站位于芒棒乡芒棒村大竹社黑泥塘，占地1.67hm2；腾冲县龙江一级电站至芒棒变电站110kv送电线路全长34.53km，分为三段，第一段为龙江一级电站至龙江二级电站，线路长度9.86km，导线截面为122mm2；第二段为龙江二级电站至芒棒变电站，线路长度21.03km，导线截面为325mm2；第三段为110KV芒棒变电站出线至石王线“T”接点，线路长度3.64km，导线截面为304mm2。
工程静态投资3961.15万元，动态投资3980.88万元，土石方及基础工程投资283.21万元。项目建设包括变电站建设和线路建设，变电站工程2007年10月～2008年4月，线路工程2007年9月10日～2007年12月31日。该项目由00000000000000000负责建设和管理。
1.2项目建设的必要性和意义
1.2.1变电站建设
为优化电网结构，保证电网安全可靠运行，结合保山市电力工业发展规划，认为有必要建设110kV芒棒变电站，具体原因如下：
1、到2010年，腾冲县境内水电装机容量达到73.8万kW，负荷预测为18.4万kW，电力盈余达55.4万kW，为保障电网运行的静态、暂态稳定性和可靠性，保山～腾冲220kV线路（LGJ-2×400导线）的输送容量不宜超过50万kW。因此，在符合技术要求的前提下，为避免腾冲变电站～保山中心变电站220kV送电线路超载，建设110kV芒棒变电站将龙江上游电站约5万kW电力直送隆阳区是非常必要的，有利于电网的安全稳定运行。
2、现有110kV来凤山变电站～辛街变电站输电线路、110kV石头山变电站～小堡子王家山变电站双回输电线路均经过芒棒乡。根据电源就地上网原则，结合龙江一、二、三级电站的地理位置，在芒棒乡建设110kV芒棒变电站，将上述电站约5万kW电力在芒棒变电站汇流，避免了水电资源迂回外送，降低了线路的供电线损，优化了供电网络的潮流分布。
3、腾冲县南部三乡由于矿产、木材等资源匮乏，当地农民生活水平低下，乡财政赤字严重，属腾冲县的贫困地区。建设110kV芒棒变电站，有利于三乡引进大的用电企业落户当地，从而促进地方财税增收，同时为三乡各基础产业的发展奠定坚实的基础，对当地经济的快速发展将起到积极的推动作用。
1.2.2线路建设
1、是龙川江一级电站接入系统的需要
龙江一级电站装机24MW,已开工建设,2007年底可建成投产发电，龙江一级电站至芒棒110KV送电线路是龙江一级电站的配套送出工程。
2、是满足近区负荷发展的需要
根据《云南电网“十一五”发展规划》，建设龙江一级电站至芒棒110KV送电线路可将龙川江腾龙桥以上电站电能送往保山，改善保山电网结构，解决腾冲电能富裕，保山电能紧张状况，提高保山电网供电质量有着积极的作用，富余电能可输送至省网参与“西电东送”。
为了完善保山电网结构，保证龙江一级电站电能的顺利送出，建设腾冲县110KV芒棒输变电工程很有必要，而且迫在眉睫，建议尽快实施。
1.3项目前期工作
腾冲县110KV芒棒输变电工程是云南地方电力建设的重要项目之一。2007年7月，00000000000000000委托云南省保山市万润水利电力勘测设计有限公司（原云南省保山市水利电力勘测设计院）设计完成了《腾冲县龙江一级电站至芒棒变电站110kv送电线路工程可行性研究报告》；同时委托中国水电顾问集团昆明勘测设计研究院设计完成了《保山市腾冲县110kV芒棒变电站工程项目可行性研究报告》。
1.4项目区概况
工程区位于云南高原的西部边缘。线路经过地段地势，总体显示北高南低，山脉、河流东西相间。线路工程跨越区内地表最高点新寨（J6），海拔1785m；最低点为石王线“T”接点，海拔1330米，龙川江由一级站河谷海拔1390m至芒棒河谷海拔1240m,南北走向，所选线路多沿山脊、山顶地貌，穿越上云、芒棒坝子。沿线地形：丘陵20%,一般山地50%，高大山岭30%。
线路经过地段为腾冲县曲石至芒棒，本线路基本沿龙川江河谷两岸的阶地走线，本线路设计气象资料可参照电站气象资料及芒棒坝子原始气象资料 ：㈠电站气象资料为：历年极端最高气温30.5℃，历年极端最低气温-4.2℃，历年平均气温14.7℃，历年极端最大风速：无资料,多年平均雷暴日：无资料，覆冰厚度：无资料。㈡芒棒坝子气象资料：极端最高气温30.5℃，极端最低气温-4.2℃，年平均气温14.9℃，极端最大风速19.5m/s(已换算)，年平均雷暴日82天/年，不覆冰。参考已运行16年的35KV芒棒至龙江三级线运行经验。该线路运行以来，从未发生过覆冰，也从未发生过大风吹断导线及吹倒电杆的事故。
项目区的土壤，因成土母岩的不同，在生物、气候、地形、成土时间及人类活动等各种因素作用下，形成了以以下十一种主要的土壤类型：
（1）亚高山灌丛草甸土；（2）山地暗棕壤；（3）山地棕壤；（4）黄棕壤；（5）黄壤；（6）黄红壤；（7）红壤；（8）火山灰土；（9）石灰土；（10）水稻土；（11）沼泽湿土。
本工程线路沿线林木茂密，范围广，森林覆盖率约75％，以松树、杉树、云南松为主，树高在6～15m，胸径在10cm～30cm。
项目所处龙江流域。根据云南省人民政府云政发[1999]51号文“云南省人民政府关于划分水土流失重点防治区的公告”，项目区属于“重点监督区”和“重点预防保护区”，根据水土流失防治标准等级，项目区水土流失防治标准执行I级标准。根据《土壤侵蚀分类分级标准》（SL190-96），项目区属以水力侵蚀为主的西南土石山区，水土流失允许流失量值为500t/km2·a。
1.5方案编制过程
根据《中华人民共和国水土保持法》以及《云南省实施（中华人民共和国水土保持法）办法》，2007年8月初00000000000000000委托0000000000000000000000000000000000000000000编制《腾冲县110KV芒棒输变电工程水土保持方案可行性研究报告书》。接受委托后，我公司成立了项目组，并按照《建设项目水土保持方案编制技术规范》（SL204－98）的有关规定和要求，制定了工作计划，以指导本项目水土保持方案的编制工作。通过对项目各种资料的分析研究，结合项目特点，对项目区自然条件、土地利用状况、水土流失状况等进行了实地调查，同时收集了项目区涉及的社会经济资料，在认真研究主体工程资料的基础上，结合工程的特点，对项目区进行了现场实地踏勘，按照《建设项目水土保持方案编制技术规范》（SL204－98）的有关规定和要求开展了水土保持方案的编制工作，并于2007年8月底完成了《腾冲县110KV芒棒输变电工程水土保持方案可行性研究报告书（送审稿）》。
在编制工作，我设计公司得到了工程建设单位、云南省水利厅、云南省水土保持监测总站、保山市水务局、腾冲县水务局及业主等有关单位的大力支持和帮助，在此表示衷心的感谢。
1.6方案编制结论
本方案在实地踏勘和调查的基础上，结合项目主体工程特征，对水土流失防治责任范围进行了明确界定；对项目区水土流失进行预测，确定了水土流失防治分区，布置和设计了水土流失防治体系及治理措施；在此基础上，计列水土保持方案投资估算，并进行效益分析。
本项目水土流失防治责任范围面积9.63hm2，其中项目建设占用的土地面积为3.99hm2，本工程扰动原地貌、损坏土地和植被面积为3.99hm2，可能造成的水土流失面积为3.99hm2，损坏的水土保持设施面积为3.21hm2，项目区原生水土流失量为69.07t，本项目不采取措施下可能造成的水土流失总量为2117t，新增水土流失总量2047.93。水土流失影响主要是对项目区土地资源、周边景观、河道水质、生态环境的影响，场地边坡稳定性以及对周围的影响。
为了防治工程建设生产期间所产生的水土流失，减少对下游及周边地区的影响，在本项目主体工程中及水土保持方案编制中提出了多种措施进行综合治理。新增的水土保持工程措施数量为：土石方开挖620.57m3，土石方回填620.57m3，浆砌石挡墙409.93 m3，浆砌石截水沟369.4m3；植物措施：防护面积1.78hm2，种植旱冬瓜1246株，火棘1246株，种草40.6kg，共需黑麦草草籽各44.07kg；临时工程：砂袋挡墙622.24m3，土沟开挖270.5m3，临时沉沙池土方开挖7.5m3，土工布2424m2。
腾冲县110KV芒棒输变电工程水土保持方案总投资为93.67万元。其中主体工程已列水土保持投资为17.33万元，方案新增总投资为76.34万元，其中工程措施17.00万元，植物措施1.13万元，临时工程费5.04万元，独立费45.82万元，基本预备费4.14万元，水土保持设施补偿费3.21万元。
通过各种防治措施的有效实施，使工程占地区域内扰动的土地治理率达到95%以上，水土流失治理度达到95%以上，水土流失控制比小于1.2，拦渣率达到95%以上，植被恢复系数达到98%以上，最终林草植被覆盖率达25%以上。从而大大减少工程施工期的水土流失量，改善和提高工程区域的生态环境质量。

腾冲县110KV芒棒输变电工程水土保持方案工程特性表
项目规模
腾冲县110KV芒棒输变电工程项目主要由110kV芒棒变电站、腾冲县龙江一级电站至芒棒变电站110kv送电线路工程组成。110kV芒棒变电站位于芒棒乡芒棒村大竹社黑泥塘，占地1.67hm2；腾冲县龙江一级电站至芒棒变电站110kv送电线路全长34.53km。
建设地点
保山市
工程等级
Ⅱ级
所在流域
龙江
工程总投资
静态投资3961.15万元
工程总工期
7个月
责任范围面积
9.63hm2
扰动地表面积
3.99hm2
项目建设区
3.99hm2
破坏水保设施面积
1.84hm2
直接影响区
5.64hm2
水土流失预测总量
2117t
减少水土流失总量
2047.93t
扰动土地治理率
＞95%
控制率
＞96.73%
防治任务及目标
地 貌 类 型
浅切割高原型中、低山地貌、丘陵及盆地堆积地貌
省级水土流失分区公告
重点预防保护区
水土保持措施防治面积
2.36hm2
治 理 度
＞95%
主要水土保持措施工程量
新增的水土保持工程措施数量为：土石方开挖620.57m3，土石方回填620.57m3，浆砌石挡墙409.93 m3，浆砌石截水沟369.4m3；植物措施：防护面积1.78hm2，种植旱冬瓜1246株，火棘1246株，种草40.6kg，共需黑麦草草籽各44.07kg；临时工程：砂袋挡墙622.24m3，土沟开挖270.5m3，临时沉沙池土方开挖7.5m3，土工布2424m2。

水土流失背景值
（t/km2.a）
874
方案目标值
（t/km2.a）
＜600
项目区允许值
（t/km2.a）
500
控 制 比
＜1.2
拦渣率
＞95%
项目区可绿化面积
1.98hm2
植物措施面积
1.96hm2
植被恢复指数
＞98%
林草植被覆盖率
＞25%
水保投资
总 投 资
93.67万元
方案新增投资中
防治费
23.17万元
主体工程已列投资
17.32万元
补偿费
3.21万元
本水保方案新增投资
76.34万元
监测费
23.43万元
总投资/减少水土流失量
457.39元/吨
监理费
3.42万元
其 它
23.11万元
方案实施期
2007年10月至2008年4月
方案编制单位
00000000000000000000000000000000
建设单位
00000000000000000
地 址
昆明市
地 址
云南保山市
项目负责人及电话

法人及电话

联系人及电话

联系人及电话

传真/邮编

传真/邮编

电子信箱

电子信箱

2方案编制总则
2.1方案编制原则
（1）根据有关水土保持法律法规的要求，明确工程的水土流失防治责任范围及防治要求，确保水土保持方案的顺利实施。
（2）结合项目自身的特点及同类型工程建设水土保持工作经验，从实际出发、坚持工程与植物措施相结合。认真贯彻“预防为主、全面规划、综合防治、因地制宜、加强管理、注重效益”的水土保持方针，做到以防为主、防治并重。
（3）根据当地的自然环境、社会环境及工程影响的实际情况制定技术上可行、经济上合理、操作上简便的防治措施，有效防治水土流失。
（4）坚持水土保持设施与主体工程同时设计、同时施工、同时投产使用的“三同时”原则，并注意施工临时水保措施与永久水保措施相结合。
（5）坚持水土保持与环境绿化、美化相结合。
2.2方案编制目的和意义
2.2.1编制目的
依据《中华人民共和国水土保持法》、《云南省实施<中华人民共和国水土保持法>办法》及水土保持相关法律法规的有关规定，编制腾冲县110KV芒棒输变电工程水土保持方案可行性研究报告书，落实水土保持工程与主体工程“三同时”的规定，针对项目建设过程中可能产生的水土流失影响，确定建设项目的水土流失防治责任范围；预测工程建设对原地貌、土地的破坏情况以及可能造成的水土流失危害；提出相应的水土流失防治对策及防治措施，有效控制项目建设过程中可能引起的水土流失危害；根据我国水土保持法律、法规的规定，为了使业主的法律义务落到实处，明确腾冲县110KV芒棒输变电工程作为建设方应承担的水土流失防治责任和范围，为水土保持监督管理部门提供依据，编制水土保持方案十分重要。
2.2.2编制意义
该项目的建设对满足省内电力市场需求，调整云南省电源结构、缓解丰枯期矛盾的需要 具有重要意义。但由于工程建设中不可避免地对项目区的生态环境产生一定程度的破坏（其中新增水土流失影响是最主要的影响因素之一），根据《中华人民共和国水土保持法》和《中华人民共和国水土保持法实施条例》，以及其它相关法律、法规文件的精神，必须正确处理开发建设项目与生态环境保护之间的关系。腾冲县110KV芒棒输变电工程建设范围内原有的和可能新增的水土流失进行全面治理。
通过编制水土保持方案，合理布置水体保持措施，可以有效防治因工程建设引发的水土流失，将腾冲县110KV芒棒输变电工程建设过程中可能造成的水土流失不利影响减少到最低限度，有效控制新增水土流失面积，有效治理项目建设区原生水土流失，为主体工程设施提供安全保障，保护和改善项目建设区及周边地区的生态环境，确保水保措施与主体工程同时实施。
通过本水土保持方案的实施，可以尽量避腾冲县110KV芒棒输变电工程建设对项目建设区及周边环境造成不利影响，尽量恢复项目建设区的林草植被，使项目区原有水土流失得到治理，受扰动地表所产生的新增水土流失得到有效控制，改善项目区生态环境。
2.3编制依据
2.3.1法律、法规
（1）《中华人民共和国水土保持法》，全国人大常委会，1991年实施；
（2）《中华人民共和国水法》，全国人大常委会，1988年通过，2002年修订；
（3）《中华人民共和国环境影响评价法》，全国人大常委会，2002年通过，自2003年9月1日起实施；
（4）《中华人民共和国水土保持法实施条例》，国务院，1993年8月1日，第120号令；
（5）《中华人民共和国河道管理条例》（1988年6月）；
（6）《建设项目环境保护管理条例》，国务院，1998年第253号令；
（7）《中华人民共和国防洪法》，第八届全国人民代表大会，1997年8月29日
（8）《云南省实施〈中华人民共和国水土保持法〉办法》 （1994年7月27日）；
（9）《云南省人民代表大会常务委员会关于我省建设工程中加强水土保持工作的决议》（2000年7月27日）。
2.3.2部委规章
（1）《开发建设项目水土保持方案管理办法》（1994年11月22日）水利部、国家计委、国家环保总局水保[1994]513号；
（2）水利部5号令《开发建设项目水土保持方案编报审批管理规定》（2005年7月8日修订）；
（3）《水土保持生态环境监测网络管理办法》，中华人民共和国水利部令第12号，2000年；
（4）2005年7月8日修订的水利部16号《开发建设项目水土保持设施验收管理办法》。
2.3.3规范性文件
（1）国务院《关于加强水水土保持工作的通知》国发[1993]5号；
（2）《全国生态建设环境保护纲要》，国务院2000年11月；
（3）《开发建设项目水土保持方案管理办法》，水利部、国家计委、国家环保局，1994年513号文；
（4）国家土地局、水利部“关于加强土地开发利用管理搞好水土保持的通知”（[1998]国土[规]字第88号）；
（5）财政部、国家发改委财综[2005]6号“关于水土保持设施补偿费纳入收费项目的通知”；
（6）国务院关于印发《规范水土保持方案编制程序、编写格式和内容的补充通知》，水利部司局函，保监2001年15号文；
（7）《关于加强大中型开发建设项目水土保持监理工作的通知》，水利部，水保[2003] 89号文；
（8）水利部“关于开发建设项目水土保持咨询服务费用计划的指导意见”（保监[2005] 22号）；
（9）国家物价局、建设部文件，关于发布《工程建设项目监理费有关规定》的通知，价费字[1992] 479号文；
（10）水利部“关于印发《开发建设项目水土保持监测设计与实施计划编制提纲（试行）》的函”（水保监[2006] 6号）；
（11）水利部办公厅文件，“关于加强水土保持方案审批后续工作的通知”办函[2002] 154号文；
（12）水利部文件，关于《全国水土保持预防监督纲要》的通知，（2004年～2005年），（水保[2004] 332号文）。
（13）云政发[1999]第51号“云南省人民政府关于划分水土流失重点防治区的公告》”；
（14）《关于在资源开发和基本建设中实行水土保持方案审批制度的通知》云水保联字［1993］第10号（1993年6月30日）；
（15）云南省水利厅“关于做好国家和省级审批的开发建设项目水土保持方案送达签收的通知”（云水保监[2004]3号）；
（16）《云南省开发建设项目水土保持生态环境监测管理暂行办法》（2006年第7号）；
（17）云南省水利厅[2002]12号文“关于水土保持方案编报审批有关问题的通知”；
（18）财政部、国家计委财综【2005】6号“关于发布2004年全国性及中央部门和单位行政事业性收费项目目录的通知”中“水土流失防治费和水土保持设施补偿费纳入收费项目”；
（19）《云南省水土流失防治费及水土保持设施补偿费的征收标准和使用管理暂行办法》（云价费发）[1997]25号文）；
（20）水利部2006年第2号公告“水利部关于划分国家级水土流失重点防治区的公告”（2006年4月）。
（21）关于严格开发建设项目水土保持方案审查审批工作的通知（水利部水保[2007]184号文，2007年5月21日）。
2.3.4规范标准
（1）《水土保持综合治理—技术规范》（GB/T16453-1995）；
（2）《水土保持综合治理—效益计算方法》（GB/T15774-1995）；
（3）《造林技术规范》（GB/T15776-1996）；
（4）《开发建设项目水土保持方案技术规范》（SL204-98）；
（5）《土壤侵蚀分类分级标准》（SL190-96）；
（6）《水土保持监测技术规程》（SL277-2002）；
（7）《水利水电工程制图标准—水土保持制图》（SL73.6-2001）；
（8）《工程勘察设计收费标准》（2002年修订本），国家发展计划委员会、建设部；
（9）水利部《开发建设项目水土保持概（估）算编制规定》水总 【2003】67号；
（10）《水土保持工程估算定额》水利部，水总[2003]67号；
（11）其它有关的设计规范及技术标准。
2.3.5技术资料
（1）云南省土壤侵蚀遥感调查报告（2004年）云南省水利厅、云南省水利水电科学研究所；
（2）《腾冲县110KV芒棒输变电工程可行性研究报告》云南省保山市万润水利电力勘测设计有限公司2007年7月；
（3）保山市水土保持规划及水土流失调查资料；
（4）腾冲县水土保持规划及水土流失调查资料；
（5）其它有关的工程设计资料及社会经济资料。
2.3.6相关文件
（1）腾冲县110KV芒棒输变电工程水土保持方案编制的委托书（见附件1）；
（2）腾冲县110KV芒棒输变电工程水土流失防治责任范围确认书”（见附件2）
（3）保山市发展和改革委员会关于做好腾冲县110KV芒棒输变电工程核准工作的通知（见附件3）。
2.4方案设计深度
根据《开发建设项目水土保持方案技术规范》（SL204—98）关于工程建设项目水土保持方案编制深度的规定，结合主体工程的设计深度，本工程水土保持方案编制深度为可行性研究深度。
2.5设计水平年
本工程为建设类项目，建设期为110天，设计水平为工程完工后第一年，本工程预计2007年9月开工，2007年12月底完工，因此设计水平年为2008年。

3项目及项目区概况
3.1建设项目概况
3.1.1工程特性
项目名称：腾冲县110KV芒棒输变电工程
建设单位：00000000000000000
建设地点：云南省保山市腾冲县
建设性质：输电工程，建设类项目
工程占地：永久占地1.9hm2，临时占地2.09hm2
工期安排：变电站工程2007年10月～2008年4月
线路工程2007年9月10日～2007年12月31日
工程总投资：工程静态投资3961.15万元，动态投资3980.88万元，土石方及基础工程投资283.21万元。
3.1.2地理位置及交通
腾冲县地处云南西部边陲，为滇西边防要冲，是历来兵家必争之地，也是古西南丝绸之路的重要隘就口，历代中缅贸易的集散地，有“极边第一城”之称。腾冲位于东经98°05′——98°46′，北纬24°38′——25°52′之间，地理面积5686.75平方公里。它东接保山，南靠龙陵，西连盈江，北、西与缅甸毗邻。国境线长150.57公里。腾冲县城距省会昆明761公里，距保山158公里，距德宏州潞西市（芒市）113公里，距缅甸第三大城市密支那227公里。项目地理位置详见附图01。
本工程分为变电站工程和线路工程，变电站站外有芒棒~上营的乡级弹石路通过，距离保~腾柏油路仅5km左右，交通运输方便；线路工程沿线可利用的公路有腾冲～龙江一级站，腾冲～龙江二级站，腾冲～芒棒的公路及多条便道，交通条件较好，约有2km不通车路。
3.1.3工程建设规模
3.1.3.1变电站建设规模
（1）主变容量2×31500kVA，电压等级为110kV/35kV/10kV，土建一次完成，电气一期实施一台，容量1×31500kVA。
（2）110kV进出线八回，土建一次完成，电气一期完成五回，主接线采用单母线分段接线，设备采用SF6断路器，户外敞开式布置。
（3）35kV进出线六回，土建一次完成，电气一期完成一回，主接线最终采用单母线分段接线，一期为单母线接线，设备采用SF6断路器，户外敞开式布置。
（4）10kV出线六回，土建、电气一次完成。主接线采用单母线分段接线，设备采用（KYN28A-12）金属铠装移开式封闭开关柜，内配真空断路器，户内布置。
（5）安装无功补偿装置，在变电站10kV首端集中补偿，无功补偿装置容量按主变容量的15％计算，一期装设2400kvar无功补偿装置2组，留有2组无功补偿装置的场地。
（6）二次部分采用微机综合自动化装置和免维护铅酸蓄电池直流系统成套装置。
(7)变电站占地面积1.67hm2，为永久占地。
(8)变电站静态总投资2800万元。
3.1.3.2线路建设规模
腾冲龙江一级电站至芒棒变电站110KV送电线路工程线路分为三段，第一段，龙江一级站至龙江二级站，单回，长9.86km，导线用LGJ-150/25钢芯铝绞线；避雷线为GJ-35镀锌钢绞线+OPGW光缆；第二段，龙江二级站至芒棒变电站，单回，长21.03km，导线用LGJ-300/40钢芯铝绞线；避雷线为GJ-50镀锌钢绞线+OPGW光缆；第三段，芒棒变电站至保腾线，双回，长3.64km，导线用LGJ-300/40钢芯铝绞线；避雷线为GJ-50镀锌钢绞线+OPGW光缆。
本线路共用杆塔88基。其中直线塔57基，占64.8%，承力塔31基，占35.2%。
腾冲县110KV芒棒输变电工程技术特性见表3-1。
表3-1 线路工程技术特性表
序号
项目名称
腾冲龙江一级电站至芒棒变电站110KV送电线路工程
1
工程等级
Ⅱ级
2
建设地点
云南省保山市腾冲县境内境内
3
建设单位
00000000000000000
4
建设性质
输电工程，建设类项目
5
建设规模
单、双回110kV线路，导线截面122mm2、325 mm2、304 mm2、全长34.53km
6
建设工期
建设期预计110天，2007年9月10日～2007年12月31日
7
线路平均挡距
393m
8
杆塔数量（基）
88
9
气候条件
极端最高气温30.5℃，极端最低气温-4.2℃，年平均气温14.9℃，极端最大风速19.5m/s(已换算)，年平均雷暴日82天/年，不覆冰。
10
沿线海拔（m）
1330～1785m
续表3-1 线路工程技术特性表
序号
项目名称
腾冲县110KV芒棒输变电工程
11
地形条件
本工程沿线途径地貌多以浅切割高原型中、低山地貌、丘陵及盆地堆积地貌为主。
12
地质情况
主要为华力西区，寒武系、上第三系、第四系
13
线路杆塔型式
独立式铁塔，塔型为直线塔和承力塔
14
铁塔材料
主材采用Q345钢，其他为Q235钢，塔材均采用热渡锌防腐。
15
基础型式
倾斜式钢筋混泥土基础、掏挖式钢筋混泥土基础、联合式基础
16
工程占地
2.12hm2
17
项目总投资
工程静态投资1461.15万元，动态投资1480.88万元，土石方及基础工程投资83.21万元。
3.1.4站址选择
变电站站址的选择，应靠近负荷中心；便于各级电压线路的引入和引出；交通运输方便；周围环境宜无明显污移；考虑职工生活上的方便及水源条件；考虑变电站与周围环境、邻近设施的相互影响等因素。
通过实地踏勘，在现有35kV芒棒变电站所在站址的基础上向东、向北方向扩展，该方案具有以下优点：
（1）该站所在地理位置为芒棒乡芒棒村大竹社黑泥塘，位于芒棒、上营、五合三乡中心地段，为负荷中心。
（2）所处地势较高，视野开阔，出线方便，110kV出线间隔布置于北面偏东，35kV出线间隔布置于北面偏西，10kV配电线路主要向南面出线。
（3）站外有芒棒~上营的乡级弹石路通过，距离保~腾柏油路仅5km左右，交通运输方便。
（4）周围环境无污秽，站内现有水井一口，水源清洁充裕，并且该站离芒棒乡政府所在地较近，职工生活环境较优越。
3.1.5变电站平面布置
站区总平面竖向布置拟采用水平式布置，110kV屋外配电装置及主控位于站区北面； 110kV屋外配电装置及主变布置所区东北面；南面布置主控楼、所用电室、所用备用变压器、泵房及水池；办公生活楼位于站区东南角；厕所位于西南角。
主控楼采用两层结构。主控制楼及35kV配电装置室均采用现浇钢筋混凝土框架结构，楼板采用现浇钢筋混凝土主次梁楼板。结构抗震设防烈度七度，抗震等级二级。基础为柱下条基或独基。
构支架均采用钢筋混凝土环形杆柱，构架横梁采用镀锌钢桁架梁，支架横梁采用镀锌型钢梁，基础为现浇混凝土杯形基础。
所内道路一般道路宽3.5m，运输主变的主要道路宽为5.5m，为龚如心混凝土路面，转弯半径为7～15m。
所内主控楼附近及主要道路侧等局部空地进行绿化处理，其余场地铺设0.1m厚的碎石地坪。
芒棒变电站占地面积1.67hm2。
3.1.6线路布设
根据现场踏勘及资料分析，腾冲龙江一级电站至芒棒变电站110KV送电线路工程线路分为三段，具体路径走向叙述如下：
1）第一段
为龙江一级电站至龙江二级电站，其路径走向为：龙江一级升压站、大平地、龙塘、上寨、于甫琴跨江至龙江二级电站升压站。线路前段基本沿曲石街子至高原村公路走线,交通运输基本方便，上寨至龙江二级电站一段无公路，交通运输十分困难。此段线路架设单回LGJ－150／25导线，线路长度9.86km。
2）第二段
为龙江二级电站至芒棒变电站，其路径走向为：二级电站升压站出线、经邵家寨、大新寨、石老虎、乃啥、二道坝、碧家寨、万家寨、戈家寨、大水塘、橄榄寨、刘家大树、大园子坡、晁家营、清水河、腾四中，最后进入110KV芒棒变电站。线路前段即二级电站出线至原保腾公路上营批发站（J13）一段，线路沿江西阶地走线，基本沿二级电站至竹坝乡村公路走线，交通基本便利。后段从上营批发站至芒棒变电站一段，线路基本沿上营至芒棒乡级公路（卵石路）走线，交通便利。此段线路架设单回LGJ－300／40导线,线路长度21.03km。
3）第三段
为110KV芒棒变电站出线至石王线“T”接点，路径走向为：芒棒变电站出线、经腾四中、滚子冲、欧家坡、老坞棚至石-王线“T”接点（73#转角铁塔）。线路基本沿芒棒街子至老坞棚渡口乡村公路走线，交通基本便利。此段线路架设双回LGJ－300／40导线, 线路长度3.64km。
3.1.7杆塔情况
（1）杆塔数量
本线路共用杆塔88基。其中直线塔57基，占64.8%，承力塔31基，占35.2%。杆塔数量表3-2，表3-3
表3-2 直线塔部份统计
铁塔型号
ZMT2A
ZMT3A
ZM4
787
788
789
7810
ZGU3
呼称高(m)
18
21
24
21
24
24
18
21
24
20.7
23.7
26.7
20.7
23.7
20.7
21
30
数量(基)
3
1
4
1
1
3
3
8
6
9
5
1
2
4
3
2
1
小计(基)
8
2
3
17
15
6
3
3
合计(基)
57
表3-3 转角塔部份统计
铁塔型号
J2
J3
YJ12
7738
7842
7843
7850
呼称高(m)
18
18
21
18
21
18
19
23
23
18
24
数量(基)
2
4
1
1
1
4
4
5
3
3
3
小计(基)
2
5
2
4
9
3
6
合计(基)
31
（2）塔基
根据地形、地质、交通运输等情况，自立式铁塔采用现浇立柱式基础，分上拔基础（L型）和下压基础（Y 型）两大类。为了减少开挖量，部分铁塔基础采用高低腿。塔基总数为352个，塔基类型及数量统计详见表3-4。
表3-4 塔基类型及数量统计表
名称
规格
尺 寸(mm)
数量(个)
备注
L
A
B
H
H1
H2
现
浇
砼
基
础
L1420
1400
600
100
2000
400
1600
156

L1620
1600
600
100
2000
400
1600
24

L1824
1800
600
100
2400
400
2000
36

L2430
2400
800
200
3000
500
2500
64

Y/L2630
2600
800
200
3000
500
2500
14

L2650
2600
1000
0
5000
700
4300
2

Y/L2830
2800
800
200
3000
500
2500
11

L3032
3000
1000
200
3200
600
2600
18

L3436
3400
1200
200
3600
700
2900
2

Y2418
2400
800
200
1800
500
1300
25

3.1.8交通运输
3.1.8.1对外运输
变电站外有芒棒～上营的乡级弹石路通过，距离保～腾柏油路仅5km
