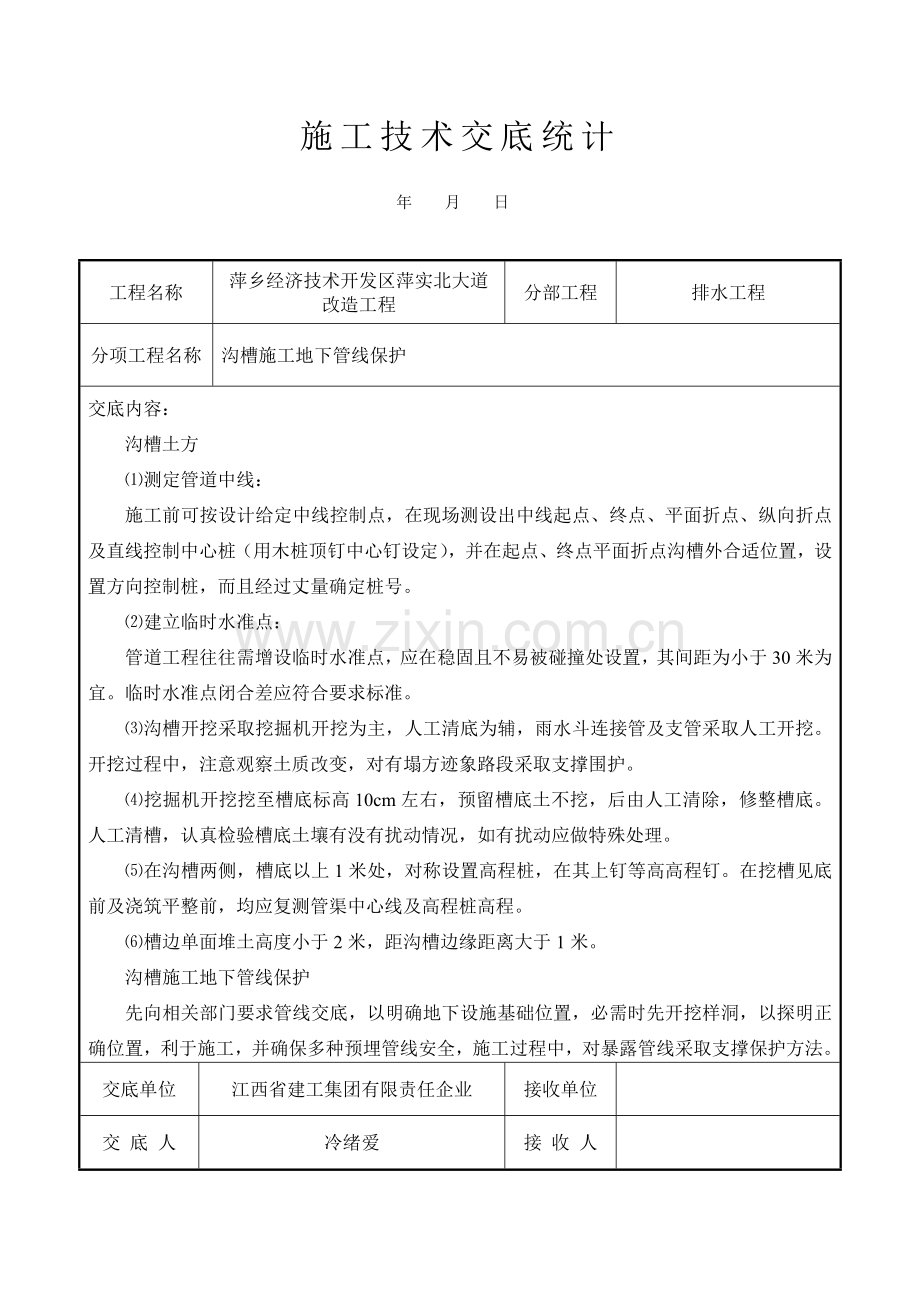

施工技术交底统计年月日工程名称萍乡经济技术开发区萍实北大道改造工程分部工程排水工程分项工程名称沟槽施工地下管线保护交底内容：沟槽土方 ⑴测定管道中线：施工前可按设计给定中线控制点，在现场测设出中线起点、终点、平面折点、纵向折点及直线控制中心桩（用木桩顶钉中心钉设定），并在起点、终点平面折点沟槽外合适位置，设置方向控制桩，而且经过丈量确定桩号。 ⑵建立临时水准点：管道工程往往需增设临时水准点，应在稳固且不易被碰撞处设置，其间距为小于30米为宜。临时水准点闭合差应符合要求标准。 ⑶沟槽开挖采取挖掘机开挖为主，人工清底为辅，雨水斗连接管及支管采取人工开挖。开挖过程中，注意观察土质改变，对有塌方迹象路段采取支撑围护。 ⑷挖掘机开挖挖至槽底标高10cm左右，预留槽底土不挖，后由人工清除，修整槽底。人工清槽，认真检验槽底土壤有没有扰动情况，如有扰动应做特殊处理。 ⑸在沟槽两侧，槽底以上1米处，对称设置高程桩，在其上钉等高高程钉。在挖槽见底前及浇筑平整前，均应复测管渠中心线及高程桩高程。 ⑹槽边单面堆土高度小于2米，距沟槽边缘距离大于1米。沟槽施工地下管线保护先向相关部门要求管线交底，以明确地下设施基础位置，必需时先开挖样洞，以探明正确位置，利于施工，并确保多种预埋管线安全，施工过程中，对暴露管线采取支撑保护方法。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日工程名称萍乡经济技术开发区萍实北大道改造工程分部工程排水工程分项工程名称沟槽施工地下管线保护交底内容：稳管： ⑴稳管是将管子根据设计高程和平面位置稳固在基础上。稳管前应对管口进行凿毛，管口凿毛应依据设计尺寸在管口凿毛处画线，用剁斧将管子皮凿毛，不伤及管壁砼。 ⑵稳管前将基础表面杂物、积水、管子内外清除洁净，管子在沟槽内移动时，操作人员亲密配合，预防碰撞，稳管时以管内径、底标高为准。调整管子高程时，所用垫块必需坚固，稳管次序从下游向上游。承插式管道口朝向上游，插口朝向下游。在井位处稳管时，控制好检验井内径尺寸，稳管管口间隙为10mm方便管内勾缝。 ⑶对下管段，两段各设管线中线控制桩1个，挂线沿中线从下游开始调直，调好一节稳固一节，且在调下节管时控制管口对头缝在1cm左右。将管口冲刷洁净，用1:2石棉水泥砂浆嵌实管间缝隙。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日工程名称萍乡经济技术开发区萍实北大道改造工程分部工程排水工程分项工程名称管道接口连接交底内容：抹带： ⑴排水管道密闭性和耐久性，在很大程度上取决于铺设管道质量。管道接口应含有足够强度和不透水性，能抵御污水或地下水侵蚀，并有一定弹性。 ⑵操作方法：将管口凿毛，除去灰粉，露出粗骨料，用水洇湿，用砂浆填入管缝并压实，表面略低于管外皮，接着刷水泥素浆一道，宽8—15厘米，用抹子抹第一层管箍，只压实，不压光。操作时可掺少许防水材料，用以提升抗渗性能。用弧形抹子自上而下抹第二层管箍，形成弧形接口，待初凝后，用抹子赶光压实，表面不露砂。对于一般稳管法安装管道，管子和平基接触一段没有接口材料，故应单独处理，称为做底箍。做法是：在安装后管内将管口底部凿毛，清理洁净后填入砂浆压实。管箍抹完后，用湿纸覆盖，3—4h后加一层草袋片，设专员浇水养护。 ⑶钢丝网水泥砂浆抹带操作程序以下： A、钢丝网水泥砂浆抹带接口，也是排水管道和接口形式，接口断面为矩形，平均宽为200mm，厚度为25mm。接口前将管口外皮表面凿毛，除去碴粉，露出粗骨料，并用水泅湿。 B、用砂浆填管缝并压实，接着在管口处刷宽25厘米水泥浆一道。 C、抹第一层砂浆和管外壁粘牢、压实，厚度控制在15mm，随即压实方便和管壁粘接牢靠，再将钢丝网包拢并尽可能挤入砂浆中，钢丝网搭接长度大于100mm，并用20#镀锌铁丝将铁丝网拾接处绑扎牢靠。 D、待第一层砂浆初凝后，开始抹第二层砂浆，根据抹带宽度和厚度要求，用抹子赶光压实，不许可钢丝和绑扎丝露在抹带外面。 E、管道内箍和底箍和水泥砂浆抹带相同。 F、抹带完成后，立即覆盖湿纸，3—4h后再盖子或塑料薄膜，并设专员进行养护。 G、加强抹带两腮处厚度控制，为控制两腮位置抹带厚度能够合适降当降低水灰比，同时在整个工序施工过程，，由技术人员现场指导和监督。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日工程名称萍乡经济技术开发区萍实北大道改造工程分部工程排水工程分项工程名称管道铺设（污水管）交底内容： 1. 本工程污水管材选择：管径≥Ф300mm采取高密度聚乙烯管（HDPE） (1). 高密度聚乙烯管（HDPE）当土壤承载力为80~100Kpa和非岩石时，采取原状土作为基础；当土壤承载力为50~70Kpa时，采取经扎实后原状土作为基础，扎实密度应达成95%；当沟底碰到岩石、卵石、硬质土、软膨胀土、不规则碎石块及浸泡土质而不宜作沟底基础时，应挖除后做人工基础，基础厚度应为0.3~0.5倍管径，且不得小于150mm。 2. 管道接口：≤Ф500 HDPE管采取 ‘O’形橡胶接口。 3. 管道基础施工前应修整槽底，复核标高，清除淤泥和碎石，若出现超挖，则采取砂砾回填，并人工夯压密实，不得使用土回填。 4. 管道基础垫层（300mm厚砂夹石和150mm厚中粗砂）施工，应做到扎实紧密、表面平整。管道基础在接口部位，应挖预留凹槽，方便于接口操作。凹槽在接口完成后，随即用砂填实。 5. 在管道下管前应检验和修整沟（槽）底标高和管道基础质量，经监理验收符合施工规范及设计要求后，才许可下管。每根管子及每个配件在入沟之前应除去内部杂物，检验有没有裂缝、碰伤、剥落及其它缺点，不符合质量要求，不得使用。 6. 依据多种管径、重量采取人工或机械下管。下管要有专员负责指挥，切实注意安全。下管时一直保持管身平衡均匀溜放至沟槽内，严禁将管材由沟槽边翻滚入槽内。对于钢筋混凝土管，一定要依据管子重量和直径选择适宜柔性悬带或绳带，确定起吊机械性能良好后，方可进行起吊下管。 7. 高密度聚乙烯管（HDPE）铺设： (1). 管道须直线铺设，遇特殊情况可利用柔性接口折线铺设，相邻两节管纵轴线相对转角小于20º (2). 承插口管安装时，插口顺水流方向，承口逆水流方向，由下游向上游依次安装。 (3). 管道和检验井衔接，可采取短管连接。确保管件和检验井相结合表面砂浆达成饱和状态，以确保管件和水泥砂浆紧密结合。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日施管表5 工程名称萍乡经济技术开发区萍实北大道改造工程分部工程排水工程分项工程名称管道铺设（污水管）交底内容： (1). 雨季施工应采取预防管材漂浮方法。可先回填到管顶以上大于一倍管径高度。当管道安装完成还未还土而遭到水泡时，应进行管中心线和管底高程复测和外观检验，如出现位移、漂浮、拨口现象，应返工处理。 8. 管道铺设质量要达成以下要求： (1). 管道中心线　　　　许可偏差　　　20cm (2). 管内底标高　　　　许可偏差　　　+20cm，-10cm之内 (3). 承口中、插口之间外表隙量许可偏差　　　＜9mm (4). 高度许可偏差　　　±20mm之内 (5). 管道铺设后，受意外原因发生局部损坏，当损坏部分长或宽不超出管周长1/12时，可采取修补方法修补。若超出限定损坏范围时，应更换管材，重新铺设。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日施管表5 工程名称萍乡经济技术开发区萍实北大道改造工程分部工程排水工程分项工程名称沟槽回填交底内容：沟槽回填砂管道隐蔽工程验收合格后，沟槽应立即进行回填。沟槽回填前五天应对回填级配砂石取样送试验室做出试验，以取得回填级配砂石最大含水率。沟槽回填时必需将沟槽内杂物、木料、草袋、积水等清除洁净。穿越沟槽其它管线及沟槽周围建筑物，依据相关要求认真加因处理。当管道砼强度达成5MPa以上时进行回填级配砂石，槽底至管顶平，不得含有有机物和大于50mm砖石等硬块，在抹带接口处、防腐绝缘层或电缆周围，应采取细粒级配砂石回填。回填级配砂石含水量，宜按级配砂石类和采取压实工具控制在最好含水量周围。每层虚铺厚度不超出30cm。沟槽回填时应符合下列要求：宜按级配砂石类和采取压实工具控制在最好含水量周围。每层虚铺厚度不超出30cm。沟槽回填时应符合下列要求：回填级配砂石或其它回填材料运入槽内时不得损伤管节及其接口，并应依据每层虚铺厚度用量将回填级配砂石运至槽内，不得在影响压实范围内堆料，管道两侧和管顶以上50cm范围内回填级配砂石，应由沟槽两侧对称运入槽内，不得直接扔在管道上，回填其它部位时，应均匀运入槽内，不得集中推入。回填级配砂石压实应符合下列要求：回填级配砂石压实应逐层进行，且不得损伤管道。管道两侧和管顶平，应采取轻夯压实，管道两侧压实面高度不得超出30cm。管道基础为级配砂石弧基础时，管道和基础之间三角区应填实。压实时，管道两侧应对称进行，且不得使管道位移或损伤。分段回填级配砂石压实时，相邻段接茬应呈阶梯形，且不得漏夯。采取木夯、蛙式夯等压实工具时，应夯夯相连，采取压路机时，碾压重合宽度不得小于20cm。采取压路机、振动压路机等压实机械时，其行驶速度不得超出2km/h。管道沟槽在路基范围内时，管顶以上25cm范围内回填级配砂石表层压实度不应小于95%,其它部位回填级配砂石压实度也应符合要求要求。管道两侧回填级配砂石压实度应符合下列要求要求：对钢筋混凝土圆形管道，其压力实度不应小于90%。当管道覆土较浅，管道承载能力较低，压实工具荷载较大，或原级配砂石回填达不到要求压实度时，可和设计单位协商采取灰土、砂、砂砾等含有结构强度或能够达成要求其它材料回填。管道沟槽回填级配砂石，当原级配砂石含水量高且不含有降低含水量条件不能达成要求时，管道两侧及沟槽在路基范围内管道顶部以上，应回填石灰级配砂石、砂、砂砾或其它能够达成要求压实度材料。检验井、雨水井及其它井室周围回填，应符合下列要求：现场浇筑混凝土或砌体水泥浆强度应达成设计要求，路面范围内井室周围，可采取石灰土、砂、砂砾等材料回填，其宽度不宜小于40cm。井室周围回填，应和管道沟槽回填同时进行，当不便同时进行时，应留台阶形接茬，井室周围回填压实时应沿井室中心对称进行，且不得漏夯。回填材料压实后应和井壁紧贴，新建排水管道和其它管道交叉部位回填应符合要求压实度，井应使回填料和被支承管道紧贴。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日施管表5 工程名称萍乡经济技术开发区萍实北大道改造工程分部工程路基分项工程名称土方路基交底内容：路基施工 ⑴路基施工前准备工作：内容：施工前工作包含组织准备、物质准备和技术准备三方面内容。组织准备工作包含建立健全施工组织管理机构，制订施工管理制度，明确分工，落实责任。组织准备好做好一切工作前提。技术准备工作包含施工前现场查对调查，全方面熟悉设计文件，依据核实工程数量、工地特点、工期要求及设备准备情况等编制实施性施工组织计划及技术交底。物质准备工作，应做到材料、设备工具、劳动力、临时便道等全方面落实，还须服从和确保上述施工组织计划顺利实施。施工组织计划是整个工程施工指导性文件，亦是其它各项工作依据。它包含选择施工方案，确定施工方法，部署施工现场（施工总平面图部署），组织施工进度计划，调整劳动力分布密度，安排材料机具供给，控制施工设备进场情况，确定关键工程技术方法等。抓住施工组织计划这一步骤，对加强施工管理和确保工程质量全部相关键意义。 ⑵踏看和调查：开工前应依据设计图纸和资料进行沿线踏勘和调查，将发觉问题和意见逐一标明，会同设计单位和建设单位进行协商处理，并做出会议纪要（或会审意见）。勘探和调查关键内容： A、核实工程范围。明确对工程有影响和需征购土地、拆迁多种建筑物或构筑物确实切位置、结构和数量，和相关公用设施杆线、管道和隶属设施情况，并了解上述设施和场地有没有可能供施工临时使用。 B、了解沿线填土、挖土、借土地价和数量调度上方。 C、摸清沿线周围可资利用排水沟渠、河道，和该地域下水道管径、流向和以往暴雨后积水情况等，方便考虑施工期间百水方法。 D、对施工范围内地下管线及地面设施，还须认真核实，并取得可靠资料，在地面标出显著标志，以正确估量在路基施工、碾压时，对地下管线影响程度。 ⑶施工测量 A、中线恢复和标定从路线勘测施工进场通常要经过一段时间，在这段时间内原钉标志可能有部分散失或现场发生了移动。所以，在施工前必需首优异行恢复中线测量，查对设计路线，补桩或加桩，使各中线完整无缺，方便正确进行施工放样。恢复路线中线，要依据路线平面图，直线、曲线及转角点一览表、护桩统计等进行核结查找。丢失桩位应立即采取补测方法。补测转角点桩时，可用延长切线法，交出丢失转角点桩，并打钉护桩保护。补侧转点桩时，可用正倒镜延长直线法重新补测。对施工难以保留桩，如加桩、曲线上各点桩，应加钉给予保护。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日施管表5 工程名称萍乡经济技术开发区萍实北大道改造工程分部工程路基分项工程名称土方路基交底内容： B、水准点复查和加设中线复测后，应进行高程测量，复核水准点一览表中原设水准点标高和中桩地面标高，并依据工程情况在较大人工结构物周围、工程集中和地形复杂地段等处增设临时水准点，以满足施工需要。水准基点应设在施工范围以外，便于观察和寻求岩石或永久建筑物上，或设在埋入土中最少一米木桩或混凝土桩上，其标高应和原水准基点相闭合，符合精度要求。 C、施工中测量在施工过程中，应对各断面开挖和填筑情况，常常进行检验，看是否符合设计要求，注意对中桩标高和断面观察，方便立即指导修正。 D、施工测量中其它事项注意复查土石方成份，按其开挖难易程度分类是否合适，不然应给予纠正。地下水、地表水情况和由此决定土基干湿状态和设计文件是否一致。对路基土方数量、质量、运距应实地进行复查。对原设计文件中不合理部分，立即提出修改方案，进行补充测量，提出变更设计文件，报送上级审批，方便按修改方案施工。 E、路基放样路基放样就是根据施工图和路线中桩断面各关键特征点，标定出路基轮廓，作为施工依据。 (a)放样工作内容：标定出路中心线各桩点填挖高度。确定出横断面方向，通常见方向架，（也称十字架）或经纬仪进行。按设计图纸定出横断面上各主关键点位置，假如基中心点、边缘点中心等。移桩移点：将施工中难以保留桩位，测横断面方向移设于施工范围以外，并加以保护。 (b)放样方法路基放样方法随路基类型及施工方法而有所不一样。路槽形状、地形起伏改变情况清理场地：道路用地范围内一切障碍物，如原有房屋、道路、沟渠、通讯电力设施、给排水管、坟墓等，均应会同相关部门事先协商，妥善拆迁或改造。因路基施工影响沿线周围建筑物稳固时，应予合适加固。在工程施工红线内，凡妨碍路基施工树木、灌木标准上应予清除。场地排水：场地排水是指疏干、排除场地上积水和地下水，为施工提供正常条件。通常依据现场情况，设置纵横排水沟，形成排水系统，将水引入周围河流、低洼处排除。通常场地排水全部开挖排水沟（管）和所设计路基排水系统协调部署，避免反复施工浪费，以降低工程造价。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日工程名称江西省建工集团有限责任企业程分部工程路基分项工程名称土方路基交底内容： E、填方路基施工为使填土路段路基达成一定强度和稳定性，在填筑路基时，要正确处理好基底。在填筑前应清除地面杂草、淤泥、杂物等，并选择良好土方，正确选择填筑方案，确保必需压实度。对原地面坟抗、枯井、洞穴等较大坑洞，应先将坑底有机物及杂物清除后，分层填土扎实或分层灌砂夯至原地面高程。对于耕地和松土，应先压实后再进行填筑。对于洼地，应依据具体情况采取换土等方法，将基底加固后再予填筑。填筑方法：采取分层填筑法，自下而上逐层填筑、压实。通常按水平方向分层填筑。填土选择和填筑规则：填筑路堤土（简称填料）以采取强度高、水稳定性好、压缩性小，便于施工压实和运输距离短土方为宜。在选择土方时，不仅需要考虑土质和经济性，还顾及土方性质是否合理。通常不含有害杂质土，均可用作路基用土。不一样性质土要分层铺筑，不得混杂填，以免形成水囊或滑动面。各类土层安排，应考虑路基工作条件。通常宜将水稳定性好、冻稳定性好土填在路堤上部。压实质量控制和检验：为确保达成要求压实度，在压实施工过程中应常常进行压实工作控制和检验，方便立即调整压实工作。通常控制方法以下； (a)确定压实后要求达成干密度。用施工用土类在试验室内用要求击实试验法求出最大干密度和最好含水量。再依据规范要求确定必需达成压实度。 (b)合理选择压实机具，并依据土质和压实机具效能，经试压确定每层填土松辅厚度和碾压遍数。 (c)压实过程中严格控制土含水量，使土靠近最好含水量。含水量过大时，应将土翻开晾硒至理想含水量再进行碾压；含水量过低时，需均匀加水到适宜含水量再进行碾压。 (d)在压实过程中，自检人员应常常检验压实度是否符合要求。压实度试验方法可采取环刀法或核子密度湿度仪法。核子密度湿度仪应和环刀法、灌砂法等进行对比标定后才可应用。 (e)每一压实层均应检验压实度，合格后方可填筑其上一层。必需时可增加检验点数，以预防压实不足处漏检。压实度评定以一个班组完成路段压实层为检验评定单元，如检验不合格应立即补压，不要因等候过久而使含水量改变过大造成压实困难。路基压实最终目标是要求其路床顶面含有整体强度—回弹模量应满足路面设计要求，然而实测土基回弹模量比较困难，可测试弯沉值替换。弯沉值和土基回弹模量之间相关关系应按路面设计规范要求公式换算。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日工程名称江西省建工集团有限责任企业程分部工程路基分项工程名称土方路基交底内容： F、挖方路基施工：挖路槽采取机械和人工配合进行，宽度每侧比牙石边宽40厘米，形成路基纵坡、横坡、中级高程必需符合设计要求，路槽挖好后若发觉土质松软、弹簧或含水量过大，在采取必需降水方法条件下，经碾压后仍不能达要求密实度时，应和业主、设计单位商处理措施并办理设计变更手续。路槽挖出后应对路槽土壤取样送试验室做击实试验，取得土壤最大干密度，以检验路槽压实度，检验方法可采取环刀法，确保路槽质量 G、路基压实机具选择及压实依据土性质、状态和层厚选择不一样压实机械，用不一样机械压实，其压实效果也各异。通常来说，对砂性土，用振动压路机械效果最好，而对粘性土，则以碾压式和夯击式很好。路基土碾压机械选择可依据规范要求实施，另外压实机具单位压不应超出土强度极限，不然会引发土基破坏。选择机械时，还应考虑土状态，层厚和碾压遍数，以充足发挥机械效率，取得最好压实效果。压实方法及注意事项：路基土压实是以压实原理为依据，以尽可能小压实功效取得良好压实效果为目标。路基压实必需严格按操作规程进行施工。碾压方法以下： (a)碾压前应对填土层松铺厚度、平整度和含水量进行检验，符合要求方可进行碾压； (b)压实机具宜先轻后重增加土基强度； (c)碾压速度宜先慢后快，最大速度不宜超出4kg/h，以免土被机械推走； (d)碾压工作直线段由两边向中间，小半径曲线段由内侧向外侧，纵向进退式进行：通常碾轮每次要重合15—20cm，约碾压5-8遍至表面无显著轮印，应做到无漏压、无死角，确保碾压均匀，且达成要求密实度为止。 (e)该工程路基范围内有大量地下管线，所以在路基压实施工中还应注意以下几点：为预防路基范围内沟槽、检验井及雨水口等沉陷，可按规范要求采取对应方法。路基下废旧管、沟、坟、井、雨水口等，应按要求密实度填筑，最低密实度不应小于87%（重），90%（轻）。碾压时应尤其注意均匀一致，并随时保持土壤湿润，不得干压，在填土施工过程中，应常常检验土壤含水量及密实度。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日施管表5 工程名称江西省建工集团有限责任企业程分部工程路基分项工程名称土方路基交底内容： F、挖方路基施工：挖路槽采取机械和人工配合进行，宽度每侧比牙石边宽40厘米，形成路基纵坡、横坡、中级高程必需符合设计要求，路槽挖好后若发觉土质松软、弹簧或含水量过大，在采取必需降水方法条件下，经碾压后仍不能达要求密实度时，应和业主、设计单位商处理措施并办理设计变更手续。路槽挖出后应对路槽土壤取样送试验室做击实试验，取得土壤最大干密度，以检验路槽压实度，检验方法可采取环刀法，确保路槽质量 G、路基压实机具选择及压实依据土性质、状态和层厚选择不一样压实机械，用不一样机械压实，其压实效果也各异。通常来说，对砂性土，用振动压路机械效果最好，而对粘性土，则以碾压式和夯击式很好。路基土碾压机械选择可依据规范要求实施，另外压实机具单位压不应超出土强度极限，不然会引发土基破坏。选择机械时，还应考虑土状态，层厚和碾压遍数，以充足发挥机械效率，取得最好压实效果。压实方法及注意事项：路基土压实是以压实原理为依据，以尽可能小压实功效取得良好压实效果为目标。路基压实必需严格按操作规程进行施工。碾压方法以下： (a)碾压前应对填土层松铺厚度、平整度和含水量进行检验，符合要求方可进行碾压； (b)压实机具宜先轻后重增加土基强度； (c)碾压速度宜先慢后快，最大速度不宜超出4kg/h，以免土被机械推走； (d)碾压工作直线段由两边向中间，小半径曲线段由内侧向外侧，纵向进退式进行：通常碾轮每次要重合15—20cm，约碾压5-8遍至表面无显著轮印，应做到无漏压、无死角，确保碾压均匀，且达成要求密实度为止。 (e)该工程路基范围内有大量地下管线，所以在路基压实施工中还应注意以下几点：为预防路基范围内沟槽、检验井及雨水口等沉陷，可按规范要求采取对应方法。路基下废旧管、沟、坟、井、雨水口等，应按要求密实度填筑，最低密实度不应小于87%（重），90%（轻）。碾压时应尤其注意均匀一致，并随时保持土壤湿润，不得干压，在填土施工过程中，应常常检验土壤含水量及密实度。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日工程名称萍乡经济技术开发区萍实北大道改造工程分部工程基层分项工程名称级配碎石基层交底内容：一、测量放线 1、在底基层或路床上恢复道路中线，直线段每20m设一中桩，平曲线每10m～15m测放一中桩；平曲线每10m设高程桩；并测设路基边桩，标示出基层面设计高程。二、级配碎石运输 1、集料装车时，应控制每车料数量基础相等；依据各路段基层或底基层宽度、厚度及设计干密度计算各段需要集料数量，并计算料堆堆放距离。卸料时要严格控制料堆距离。三、摊铺、整平 1、经过试验段确定集料松铺系数，并确定松铺厚度，卸料后立即用推土机将混合料均匀摊铺，表面应努力争取平整。 2、用推土机将拌和均匀混合料按要求路拱进行整平和整型，在整形过程中，应注意消除粗细集料离析现象，用压路机在已初平路拱上快速碾压一遍，以暴露潜在不平整，并采取平地机进行精平。 3、摊铺时混合料含水量宜高于最好含水量约1℅，以赔偿摊铺及碾压过程中水分损失。四、碾压 1、当混合料含水量等到于或略大于最好含水量时，立即用压路机静压1～2遍，再用振动压路机或轮胎压路机碾压4～6遍。 2、直线和不设超高平曲线段，由两侧路肩开始向路中心碾压；在设超高平曲线段，由内侧路肩向外侧路肩进行碾压。 3、碾压时，后轮必需超出两段接缝处。后轮压完路面全宽时，即为一遍。碾压一直进行到要求压实度为止。终压时静压1～2遍，使表面无显著轮迹。压路机碾压速度宜先慢后快，头两遍采取1.5～1.7km/h ,以后采取2.0～2.5Km/h，路面两侧应多压2～3遍。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日工程名称萍乡经济技术开发区萍实北大道改造工程分部工程基层分项工程名称级配碎石基层交底内容： 4、严禁压路机在已完成或正在碾压路段上调头或急刹车。 5、凡含土级配碎石，全部应进行滚浆碾压，一直压到碎石层中无多出细土泛到表面为止。滚到表面浆（或事后变干薄土层）应清除洁净。 6、天天工作缝做成横向接缝。下次施工前先将末经压实混合料铲除，再将已碾压密实且高程符合要求末端挖成一横向(和路面垂直)向下断面，然后再摊铺新混合料。 7、雨季施工时住意立即收听天气预报，并采取对应排水方法，以防雨水进入路面基层，冲走基层表面细粒土，从而降低基层强度；雨期施工期间应随铺随压，当日碾压成活。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计 7月10日施管表5 工程名称萍乡经济技术开发区萍实北大道改造工程分部工程现浇钢筋混凝土管渠分项工程名称砼垫层交底内容：砼垫层：砼所用材料用前优异行检验，并做出配合比。采取商混拌合站拌合方法方便控制其配比。施工时先在基层上洒水湿润并清除杂物。摊铺完用平板振动器振动两遍，用铝合金杆刮平，检验其高程，平整度、密实度、坡度是否符合要求，合格后盖草袋洒水养护。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日工程名称萍乡经济技术开发区萍实北大道改造工程分部工程隶属工程分项工程名称路缘石交底内容：镶边石安装： A、测量放样：通常在作完基层后进行，按设计边线或其它施工基准线，正确地放线钉桩，测记镶边石线和施工标高，以控制方向和高程。 B、钉桩：放样后钉桩挂线，直线部分桩距20米，弯道部分5米，路口处桩距3米。 C、安砌：把镶边石沿灰线排列好，沟槽挖出后，铺2-3厘米1：3水泥砂浆作垫层，内侧上角挂线，缝宽1厘米。侧石高低不一致调整时，低用橇棍将其撬高，并在下面垫以砂浆，高可在顶面垫以木条（或橡皮锤）夯击使之下沉，至合乎许可误差为度。勾缝宜在路面铺筑完成后进行，用100#水泥砂浆勾嵌。 D、后背填筑：用石灰土夯填，扎实宽度大于15厘米，高度大于15厘米。槽底、背后填土密实度轻型击实标准大于或等于90%。 E、湿治养生3天，预防碰撞或采取其它保护方法。砌筑完成后镶边石必需稳固。并应线条直顺，弯曲线圆滑美观、无折角，顶面应平整无错牙，镶边石勾缝应严密，缝宽应统一。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日工程名称萍乡经济技术开发区萍实北大道改造工程分部工程面层分项工程名称沥青砼面层施工交底内容： 1、摊铺前对对新旧板要进行清缝灌缝，首先将缝隙内泥沙杂物清除洁净，然后浇灌沥青玛蒂脂。因为近期温度较低，灌缝应比路面低1mm为宜。 2、路面清扫保持基层洁净干燥，必需时能够用鼓风机吹净灰尘。 3、粘层油用沥青洒布车洒布，局部喷洒不到位地方用人工泼洒。 4、铺贴土工布：土工布切成1米宽，沿混凝土板缝布贴，土工布要粘贴平整，烧毛面朝上。 5、搅拌及运输沥青混合料必需在沥青拌和厂采取机械拌和,沥青混合料拌和时间应以混合料拌和均匀、全部矿料颗粒全部裹覆沥青结合料为度，并经试拌确定，拌和厂拌和沥青混合料应均匀一致、无花面料、无结团成块或严重粗细料分离现象，不符合要求时不得使用，并应立即调整。全部过分加热混合料，或已经炭化、起泡和含水混合料全部应废弃。沥青混凝土采取25吨自卸汽车运输，车厢要清扫洁净。为预防沥青和车厢板粘结，车交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日工程名称萍乡经济技术开发区萍实北大道改造工程分部工程面层分项工程名称沥青砼面层施工交底内容：厢侧板和底板要涂一薄层油水混合液，但不得有余液积聚在车厢底部。从拌和机向运料车上放料时，每卸一斗混合料挪动一下汽车位置，以降低粗细集料离析现象。 6、摊铺 ①沥青混凝土摊铺采取两台摊铺及联合摊铺。摊铺时混合料除殊情况外，一律不得用人工反复修整，以确保路面平整度达成规范要求。在机械摊铺难以达成区域（如拐角处等）采取人工摊铺。人工摊铺地方要尤其注意控制平整度和厚度，应挂线进行摊铺找平，人工摊铺厚度约厚于机械摊铺。 ②摊铺时要先做200m试验段，确定松铺系数、运输能力、压实遍数、施工温度等各项系数。 ③沥青砼施工应严格按要求温度进行控制：运输到现场温度120～150℃；摊铺温度110～130℃（不超出165℃）；碾压起始温度110～140℃；碾压终了温度不低于70℃。 7、碾压沥青混合料压实应按初压、复压、终压三个阶段进行。初压应符合下列要求：①初压应在混合料摊铺后较高温度下进行，以不产生推移、发裂为宜，压实温度应依据沥青稠度、压路机类型、气温、铺筑层厚度、混合料类型经试铺试压确定；交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日工程名称萍乡经济技术开发区萍实北大道改造工程分部工程面层分项工程名称沥青砼面层施工交底内容： ②压路机应从外侧向中心碾压。相临碾压带应重合1/3～1/2轮宽，最终碾压路中心部分，压完全幅为一遍。当边缘有挡板、路缘石、路肩等支挡时，应紧靠支挡碾压。当边缘无支挡时，可用耙子将边缘混合料稍稍耙高，然后将压路机外侧轮伸出边缘10cm以上碾压。也可在边缘先空出宽30～40cm，待压完第一遍后，将压路机大部分重量在已压实过混合料面上再压边缘，以降低向外推移。③采取关闭振动装置振动压路机碾压2遍。初压后检验平整度、路拱，必需时给予合适修整。④碾压路线及碾压方向不应忽然改变而造成混合料产生推移。压路机起动、停止必需减速缓慢进行。复压应紧接在初压后进行，并要求：①复压采取胶轮压路机。碾压遍数应经试压确定，不宜少于2～4遍达成要求压实度，并无显著轮迹。②相临碾压带重合宽度为10～20 cm。振动压路机倒车时应先停止振动，以避免混合料形成鼓包。终压应紧接在复压后进行。用CSS622型双钢轮压路机碾压，不宜少于2遍，以无轮迹为宜。压路机碾压段长度以和摊铺速度平衡为标准选定，并保持大致稳定。压路机每次应由两端折回位置阶梯形随摊铺机向前推进，使折回处不在同一横断面上。在摊铺机连续摊铺过程中，压路机不得随意停顿。交底单位江西省建工集团有限责任企业接收单位交底人冷绪爱接收人施工技术交底统计年月日工程名称萍乡经济技术开发区萍实北大道改造工程分部工程面层分项工程名称沥青砼面层施工交底内容：压路机不得在未碾压成型并冷却路线上转向、调头或停车等候。振动压路机在已成型路面上行驶时关闭振动。对压路机无法压实桥梁、挡墙等构筑物接头、拐弯死角、加宽部分及一些路边缘等局部地域，应采取小型振动夯机压实。对雨水井和多种检验井边缘还应用人工夯锤补充压实。在当日碾压还未冷却沥青混合料层面上，不得停放任何机械设备或车辆。 8、人工铺料适用条件和要求在道路各道口和摊铺宽度不够部分或异形部位可用人工摊铺。人工摊铺沥青混合料应符合下列要求：①摊铺
