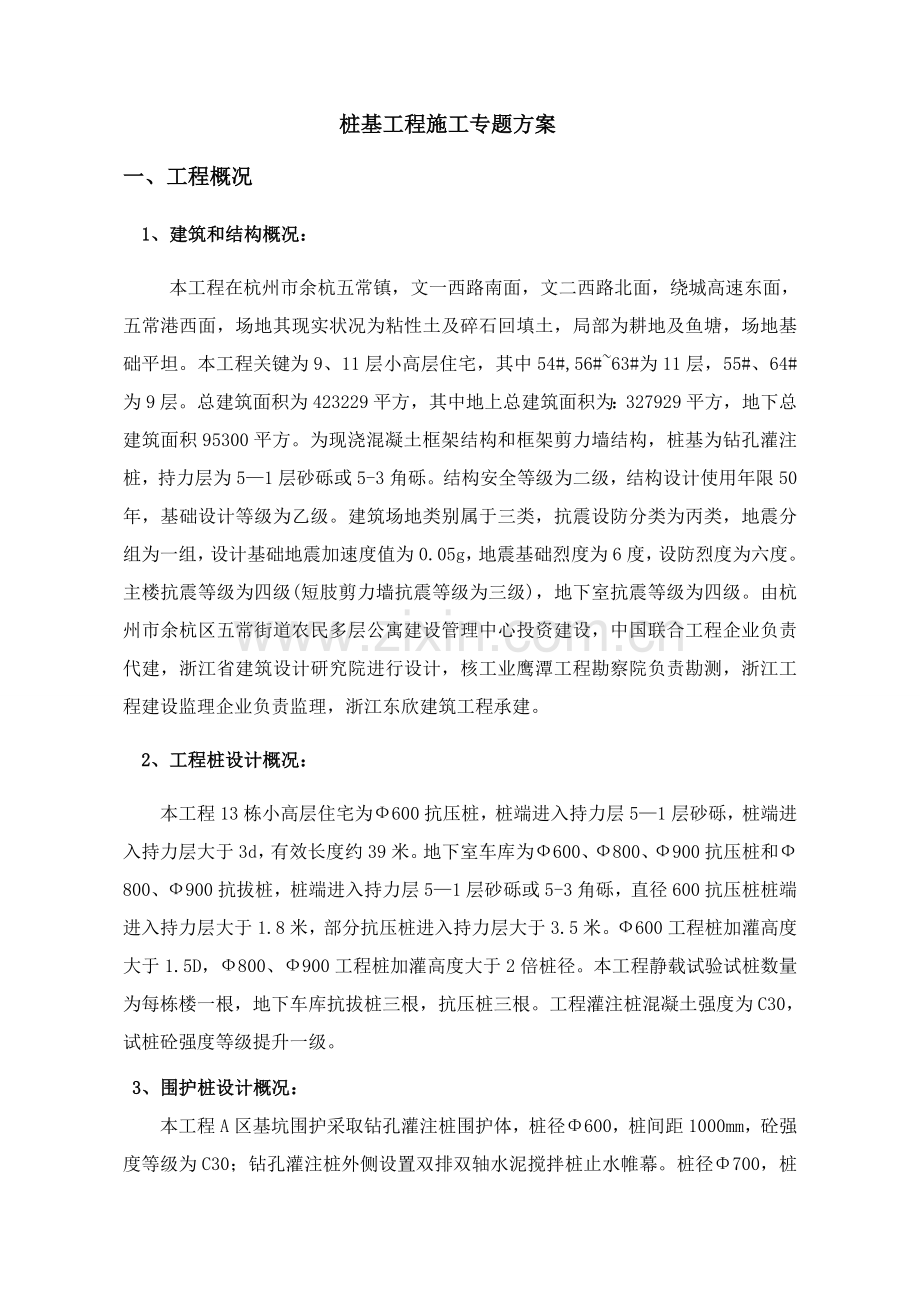

桩基工程施工专题方案一、工程概况1、建筑和结构概况：本工程在杭州市余杭五常镇，文一西路南面，文二西路北面，绕城高速东面，五常港西面，场地其现实状况为粘性土及碎石回填土，局部为耕地及鱼塘，场地基础平坦。本工程关键为9、11层小高层住宅，其中54#,56#63#为11层，55#、64#为9层。总建筑面积为423229平方，其中地上总建筑面积为：327929平方，地下总建筑面积95300平方。为现浇混凝土框架结构和框架剪力墙结构，桩基为钻孔灌注桩，持力层为51层砂砾或5-3角砾。结构安全等级为二级，结构设计使用年限50年，基础设计等级为乙级。建筑场地类别属于三类，抗震设防分类为丙类，地震分组为一组，设计基础地震加速度值为0.05g，地震基础烈度为6度，设防烈度为六度。主楼抗震等级为四级(短肢剪力墙抗震等级为三级)，地下室抗震等级为四级。由杭州市余杭区五常街道农民多层公寓建设管理中心投资建设，中国联合工程企业负责代建，浙江省建筑设计研究院进行设计，核工业鹰潭工程勘察院负责勘测，浙江工程建设监理企业负责监理，浙江东欣建筑工程承建。2、工程桩设计概况：本工程13栋小高层住宅为600抗压桩，桩端进入持力层51层砂砾，桩端进入持力层大于3d，有效长度约39米。地下室车库为600、800、900抗压桩和800、900抗拔桩，桩端进入持力层51层砂砾或5-3角砾，直径600抗压桩桩端进入持力层大于1.8米，部分抗压桩进入持力层大于3.5米。600工程桩加灌高度大于1.5D，800、900工程桩加灌高度大于2倍桩径。本工程静载试验试桩数量为每栋楼一根，地下车库抗拔桩三根，抗压桩三根。工程灌注桩混凝土强度为C30，试桩砼强度等级提升一级。 3、围护桩设计概况：本工程A区基坑围护采取钻孔灌注桩围护体，桩径600，桩间距1000mm，砼强度等级为C30；钻孔灌注桩外侧设置双排双轴水泥搅拌桩止水帷幕。桩径700，桩中心距500mm，桩间搭接200mm，水泥掺和量为20%，水灰比为0.55。围护结构应先施工水泥搅拌桩，再施工钻孔桩，围护桩施工应避开工程桩。二、 工程地质特征1、本工程场地其现实状况基础为粘性土及泥性碎石回填土，局部为耕地和鱼塘，场地地势平坦，空口高程通常为2.124.31m，场地地貌属冲海相沉积平原。2、本工程地质勘查所揭示地层，依据土体成因条件、土层测试，区域地质资料等综合分析，对勘探深度范围内土体分析为6个工程地质粗，细分16个亚细层，自上而下分析以下； 第-1层：杂填土灰褐色，湿，松散，以粘性土及泥性碎石回填为主，局部分布，层顶标高2.124.31米，厚度0.402.90米。第-2层：耕土灰褐色，松散，由粉质粘土组成，含大量植物根系，局部缺失，层顶标高1.844.20米，厚度0.202.20米。第-3层：塘泥灰色，流塑。含有机质及云母碎片，有臭味，切面光滑，摇振反应无，干强度高，柔韧高，高压缩性。层顶标高1.34米，厚度1.5米。第-1：粉质粘土黄褐色局部灰色，柔可塑局部软塑，含云母，氧化铁，干强度中等，柔韧中等，中等压缩性，摇振反应无，稍有光泽。局部缺失，层顶高程-0.563.76米，层厚为0.303.60米。第-1层：淤泥质粉质粘土灰色，流塑。含有机质及云母碎片，无臭味，切面光滑，摇振反应无，干强度高，韧性高，高压缩性。局部缺失，层顶高程-1.372.89米，层厚为2.7022.10米。第-2层;粉质粘土灰色，软可塑。含腐殖质，切面粗糙，稍有光泽，摇振反应无，干强度中等，中等韧性，中等压缩性。局部出现，层顶高程-20.38-1.74米，层厚为0.506.60米。第-3层:砂质粉土灰、灰黄色，稍中密，很湿。含云母片，无光泽，摇振反应快速，干强度低，低柔性。具层理，夹少许粘性土薄层。局部出现，层顶高程-16.29-1.78米，层厚为0.5076.40米。第-4层:粉质粉土灰黄色，软可塑。含腐殖质，切面粗糙，稍有光泽，摇振反应无，干强度中等，中等韧性，中等压缩性。局部出现，层顶高程-17.06-6.32米，层厚为0.704.30米。第-1层：粉质粘土灰黄色、硬可塑局部硬塑。含铁锰质斑点，切面粗糙，摇振反应无，干强度中等，中等韧性，中等压缩性。全场分布，层顶高程-22.88-3.94米，层厚为2.0019.00米。第-1夹层：粉质粘土灰黄色、软可塑。含铁锰质斑点，切面粗糙，摇振反应无，干强度中等，中等韧性，中等压缩性。局部出现，层顶高程-22.15-6.54米，层厚为0.703.00米。第-2层：粉质粘土，灰黄色，软可塑局部软塑。含铁锰质斑点，切面粗糙，摇振反应无，干强度中等，中等韧性，中等压缩性。局部出现，层顶高程-28.03-15.35米，层厚为0.708.10米。第-3层：粉质粘土灰黄、灰绿色，硬可塑局部硬塑。含铁锰质斑点，切面粗糙，摇振反应无，干强度中等，中等韧性，中等压缩性。局部缺失，层顶高程-30.84-20.99米，厚度为1.0012.90米。第-4：粉质粘土灰黄色，软可塑。含铁锰质斑点，切面粗糙，摇振反应无，干强度中等，中等韧性，中等压缩性，局部缺失，层顶高程-32.52-23.00米，层厚为0.808.60米。第-5：粉细砂浅灰、灰黄色，中密，很湿，含少许云母、石英等矿物，局部夹薄层粉质粘土，层厚不等，偶含部分角砾，颗粒，颗粒级配较差，粘颗含量约之间。局部出现，层顶高程-32.43-24.35米，层厚为0.403.90米。第-1：砾岩灰黄色，稍中密，湿，粒径在5-15mm颗粒约占25-35。粒径在20-50mm碎石占10-15。另含约40-45中粗砂土及粘性土胶结。母岩为凝灰岩、石英砂岩等，颗粒级配通常，颗粒呈棱角形为主。局部缺失，层顶高程-34.07-26.07米，层厚为0.5010.00米。第-1夹层：粉质粘土灰黄色，软可塑局部软塑。切面粗糙，稍有光泽，摇振反应无，干强度，高韧性，中等压缩性。局部出现，层顶高程-34.28-29.07米，层厚为1.301.50米。第-2：粉质粘土灰黄色，软塑。切面粗糙，稍有光泽，摇振反应无，干强度高，高韧性，中等压缩性。局部出现，层顶高程-35.45-32.55米，层厚为0.502.30米。第-3层；角砾灰黄色、中密，湿。粒径在5-20mm颗粒约占40-55。粒径在20-50mm碎石占10-15。另含约35-40中粗砾砂土及粘性土胶结。母岩为凝灰岩、石英砂岩等，呈中等风化，颗粒级配通常，颗粒呈棱角形为主。局部缺失，层顶高程-37.05-28.01米，层厚为1.0011.50米。第-1层；全风化砂砾岩紫红色，全风化，含粘性土等矿物质，泥钙质胶结。散体状结构，层状结构，岩体结构节本破坏，岩芯呈砂土状和少许碎块状，钻进通常。部分孔揭露，层顶高程-40.32-34.66米，层厚为1.302.40米。第-2层；强风化砂砾岩紫红色，强风化。含粘性土等矿物质，泥钙质胶结，散体状结构，层状结构，岩体结构大部分破坏，节理裂隙非正常发育，裂面见铁锰质渲染，岩芯多呈碎块状，母岩为凝灰岩、石英砂岩等，用手可掰开紫色，钻进缓慢。局部缺失，层顶高程-39.95-38.40米，未揭穿，最大控制厚度为2.0。3、本工程场地内上不第四系覆盖层地下水以空隙型潜水为主，关键贮存于细粒粘性土中，渗透性差；贮存于砂砾和角砾中地下水位承压水。勘测期间测得地下水静止水位埋深在地表以下0.33.00米。地下水补给路径关键受大气江水补给，水位升降季节性影响，地下水年改变幅度为1.02.0米左右。三、施工布署1、工期目标考虑到现场施工条件、工地地质、地层钻进可行性、现场供电等情况，并结合对施工工艺步骤各步骤时间配合，进行全方面分析和测后，所得出基础情况是工程桩每台平均天天可完成一根，围护桩每台桩机每台45根。为此本工程54#64#楼投入GP -10型号钻机15台，水泥搅拌桩机2台，XY-4型桩机4台。95天内完成桩基施工任务。2、 质量目标工程分析质量评定；质量等级为合格。3、施工劳动组织钻机机长30人，钻机工人为150人，施工员8人，累计188人。4、 施工准备1）、 技术准备：确定总体方案后，编制施工方案，学习图纸参与图纸会审，领会设计意图。技术交底程序为项目经理、技术责任人 、施工员、钻机机长、班组长、班组长在接收交底后落实实施。组织项目施工管理和操作人员，进行施工图纸、技术、质量、安全、文明施工和环境保护等内容交底。依据施工总图和检验建筑灰线资料，确定轴线和高程水准基点。和监理、业主方，共同核定场地内加密测量控制点。 2）、资金准备；依据协议要求，安排和合理使用资金，做好备料准备工作。我企业内部设专用账户，实施专款专用账户，专款专用。3）、施工机械已准备，并已整理和保养好，能够随时投入使用。4）、现场准备；依据建设方提供水，电设施，我方负责接通至各钻机水电。5）、挖好泥浆池和废浆池；6）、搭设钢筋笼加工棚；7）、清除地面可见钢筋混凝土遗留物；5、施工策划依据本工程施工条件和招标文件要求，结合我企业施工技术水平、机械装备类型和施工经验，为确保施工工期，充足挖掘潜力，我们将抽调精兵强将，配置足够性能良好设备，科学合理地安排各工序，采取各单位工程平行作业、交叉作业、同时和分步相结合方法组织现场施工次序，同时依据现场供水、供电及总体施工要求精心组织施工，确保质量、确保工期施工任务，在桩基施工中我们计划投放15台GP-10型钻孔灌注桩机、和2台ST-18型水泥搅拌桩施工本工程，确保在承诺工期内，完成工程桩施工。6、施工协调1）、 围绕工程施工总目标，定时参与现场监理例会，全方面汇报近阶段施工情况，约定处理施工过程中出现问题，一切为业主和监理单位着想，提出合理化提议，尽可能使工程以最小投资产生最好效益。2）、 和监理单位亲密配合，接收监理单位对施工全过程监督和检验。在每个分部分项工程施工前，立即提交施工组织设计和作业指导计划，虚心听取监理单位意见，在实施检验过程中配合搞好监理工作，共同把好质量和进度关。3）、加强和工程设计单位联络，确保工程施工质量符合设计和国家相关规范、标准要求。4）、建筑工程施工是一项社会性活动，施工中应协调好各单位之间关系。在施工全过程中，要妥善处理和市政、市容、环境保护、交通、治安、绿化等部门关系，虚心接收监督指导。7、施工次序依据本工程场地较为宽畅施工条件，为尽可能缩短施工总工期，我企业认为必需充足发挥平行作业、交叉作业相结合施工方法，总体方案是：依据施工总工期及桩数量在各施工区域，部署足够桩机设备，同时展开施工，项目部以各施工区域为单位进行分组管理，统一协调指挥。具体为：优异场2台钻孔桩机进行工程试桩，待试桩试验结果出具后再施工工程桩。 场地共安排21台GP-10型钻孔灌注桩机、和2台ST-18型水泥搅拌桩,4台XY-4型钻孔桩机施工 ，标准上先施工水泥搅拌桩，具体按现场情况作对应调整。 8、验收各单位工程在施工完成后10天内，施工该单位工程全部机械设备全部退场；在基坑开挖施工期间，亲密配合会同监理等相关单位，做好桩位复核，桩身动测等一系列验收检测工作，在要求时间内将完工资料汇编成册，立即递交相关单位。四、施工质量控制标准及要求1、本工程桩基施工及验收实施以下规范及规程；(1) 建筑地基基础设计规范（GB5007-）(2) 浙江省标准：筑桩基础设计规范(DB33/1001-)(10252-)(3) 建筑桩基规范(JGJ94-)（4）混凝土结构工程质量验收规范（G B50204-）(5) 现行国家，建设部设计和施工规范规程。(6) 钻孔灌注桩按现行国家施工规范要求施工；2、钢筋笼制作许可偏差：（1）钢筋笼长度：100（2）钢筋笼直径：10（3）主筋间距：10（4）箍筋间距：203、设计桩顶标高详见桩位图。4、桩身配筋及结构详见“桩设计说明”。5、工程桩在施工前必需查对地质资料，检验所选择设备，施工工艺和技术是否适宜。如出现缩颈，塌孔、回淤、孔底沉渣过厚等不能满足设计要求现象时，应确定补救方法或重新考虑施工工艺。6、工程在施工前必需进行试打桩，并依据试打桩情况确定打桩施工控制标准，确定技术参数；7、施工时，对每根桩定位，孔深，孔径，沉渣厚度，钢筋笼规格，焊接质量，砼充盈系数等均做好统计。 8、在打桩钻孔过程中必需常测定护壁泥浆比重，含砂率，粘度和PH值最少每进入10m测定一次，泥浆比重应依据穿越土层控制，泥浆含沙率应小于4-8%，泥浆粘度为18-20秒，PH值为7-9。9、在钻孔深度达成设计要求后，应进行清孔，孔底沉渣不得大于50mm，孔径误差及钻孔垂直度偏差应符合施工规范要求，在侧得孔底沉渣度符合要求后半小时内必需灌注砼不然再次清孔。10、对水下砼，必需在试验室做级配试验，含砂率宜在40-50%，水灰比宜在0.5-0.55，坍落度180-200mm，可惨入适量粉煤灰，但不得使用早强剂，施工时必需严格根据施工实施。11、桩身砼应连续灌注，整根桩灌注时间不得超出2个小时，假如间歇不应超出半个小时。12、桩身砼灌注分段系数大于1.0且不宜大于1.2。砼试块，每根不得少于一组。13、桩身砼灌注盈系数不得小于1.15，以确保设计桩顶标高以下砼强度符合设计要求。开挖基槽后，将高出设计桩顶高砼凿除，凿除后桩顶砼质量应符合设计要求。充14、为确保灌注砼灌注质量斗内砼储存量必需满足首次灌注是导管底端买入混凝土中0.8-1.2m。15、伴随砼上升，要合适提升和拆卸导管，导管入管外砼面以下通常应确保2.0-3.0m，并不得小于1.0m。严禁把导管管低端提出砼面，在砼灌注过程中， 专员常常测量导管埋深。16、灌注水下砼过程中，钢筋笼下沉不宜超出10mm，上浮不宜超出300mm，为控制钢筋笼上浮，需设214吊筋，从钢筋笼顶部至机械设备上。 17、桩内钢筋笼在制作、运输和安装过程中应采取合适方法，对准孔位，扶稳后缓缓下沉避免碰撞孔壁。钢筋笼周围必需设置确保钢筋砼保护层砼浆垫块。钢筋笼每溢出用水泥浆存放，便利施工和确保凿桩高度。五、 施工工艺1、钻孔灌注桩施工工艺步骤 放样复检 桩位放样校核埋设正确度埋设护筒检验天车、转盘、桩为成一垂线钻机就位检验孔深误差、检验丈量孔深、区岩样验收持力层钻进成孔终孔一次清孔检验钢筋笼制作质量验收提钻钢筋笼吊放导管长度设备下导管检验清孔质量、测量孔底沉渣二次清孔检验砼质量砼灌注清洗导管、机具、回填空口拔导管、护筒成桩验收2、钻孔灌注桩施工工艺钻孔灌注桩现场施工，可分为成孔和成桩(既砼灌注)两个步骤。在施工工艺步骤中 ，钻进成孔之前工序，属于成孔范围，其后属于成桩范围。成孔前桩位放样和埋设护筒，直接关系到桩位正确度。所以，要求正确、可靠。要求主动钻杆垂直，三点成一线(天车、转盘、孔口三者中心在同一条垂直线上)，转盘底座稳固可靠。钻进成孔是成孔工艺关键步骤，在成孔过程中要求孔径符合设计要求，孔壁在成孔在成孔后不坍塌、变形；桩端孔深达成设计所要求持力层深度。并要求在现有地质条件复杂情况下，努力争取做到不发生孔内事故；在成孔过程中产生大量岩屑、钻渣，经过泥浆循环带到地面，抵达清除孔内固体颗粒目标。钢筋笼制作和成孔同时进行，在灌注设备就位前，先吊放钢筋笼。因为吊装高度限制，钢筋笼必需分段制作，在孔口吊放时在搭接焊牢，最终全部吊放到位，然后下放导管到孔内。在钢筋笼下置过程中，钢筋笼会刮乱孔壁，形成新岩屑，沉淀到孔底。所以，需要第二次清孔。二次清孔在导管内进行，清孔抵达设计要求后，经业主和监理认可，方可进入砼灌注工序。灌注工艺关键，是要确保桩身砼实密性良好。为此，要求商品砼厂家拌出很好和易性混凝土，灌注过程不许可间断。钻孔灌注桩施工是一项技术要求很高工程，为了确保桩基施工质量，我们将从施工每个步骤入手，把质量和安全贯穿到每道程序中，做到环环紧紧围绕有条不紊。3、泥浆工艺泥浆关键性能控制指标泥浆比重 1.250g/cm3 粘 度：1628S含 沙 量：8% 胶 体 率：90%1、泥浆循环系统泥浆池泥浆水龙头沉淀泥浆池。为了能立即依据施工需要调整泥浆性能，要求各机单独开挖泥浆池，各自建立一套循环方案。2、泥浆性能调整和处理（1） 严格把好泥浆护壁这个官，依据钻进地层特征，立即对应调整泥浆各项性能指标，是确保成孔和成桩全过程质量关键步骤。（2） 针对施工场地松散地层情况，本工程刚开始施工时，优异行部分外工地性能很好泥浆，钻进过程中利用地层特征造浆。必需时，采取加入白泥粉和外加剂，强化泥浆性能指标，故有“泥浆是钻孔血液”之称。（3） 调整泥浆性能关键性(A) 可确保钻进过淤泥地层时，孔壁不坍塌，不膨胀缩颈，成孔后孔壁较规则。(B) 在钻进碰到易坍塌底层时，可阻止孔壁坍塌掉快，避免反复破碎，由此，降低钻头小号，提升钻进效率，并利于孔内安全产。(C) 可有效地控制沉渣。孔壁保护好后，清孔是孔壁不会发生坍塌掉快现象，孔底沉渣能很快处理洁净。另外合格性能指标泥浆在静止时，形成一定结构，能把泥浆细小颗粒悬浮起来，确保在清孔完成至灌砼期间，孔底无新沉渣。（4） 泥浆处理由专业分包单位不定时外运；废泥浆采取密封罐车装载，卸在外工地经过沉淀、过滤处理，依据需要立即清运废泥浆处理。4、钢筋笼制作本工程钢筋笼在现场加工制作，工地搭设钢筋笼制作棚，在棚内操作，以确保制作质量。质量和焊条必需有出厂质保单；钢筋需经试验检验合格后方可使用；钢筋焊接经试验合格后，钢筋笼方可投入制作；按设计要求制作保护层固定环；加工成型钢筋笼均需挂牌；钢筋笼搭接长度和位置严格按施工规范处理。钢筋笼制作完成后，应进行质量验收，各项误差均应控制在“合格标准”内，做好隐检统计和验收签证。5、砼工艺 本工程钻孔灌注采取商品混凝土，按规范要求坍塌度为180-200mm，水灰比0.500.55.采取原材料为；中粗砂，含砂量100A。（c） 假如下沉速度太慢可补给少许水泥浆以利钻进。D、搅拌头下沉到设计深度,下沉过程喷浆。E、.严格根据设计要求拌制水泥浆。F、.第一次喷浆提升搅拌，提升速度：0.6m分。钻至设计深度后开启压浆泵，经过高压管、中心杆向土体喷射注浆，同时钻头旋转搅拌提升，使灰浆和搅拌原土充足拌和。提升到桩顶标以上50CM后反复搅拌下沉至设计深度，下沉速度按设计要求进行。G、 第二次搅拌下沉,下沉过程喷浆。H、 第二次搅拌提升：当提升时开始二次喷浆，提升速度一样为0.6m分，同F。I、 清洗:冲洗管道,以免造成阻塞（假如停止打桩）。J、 移位：桩完成后转移至下一桩位反复上述工艺。K、 压浆时，中途出现停机、断浆及水泥浆离析现象，必需重新从停浆面位置以下1m处压浆搅拌提升。如停机超出3小时，为预防浆液硬结堵管，应先拆卸输浆管路妥为清洗。L、 相邻桩施工间隔不得超出二十四小时，要求搅拌均匀、搭接良好。如超出二十四小时必需在原有桩外侧加打一根桩，并增加水泥用量。3） 施工材料和关键技术参数3.1施工材料：本工程水泥采取一般硅酸盐水泥，其标号为32.5级，要求新鲜不结块，不得超出出厂日期三个月，水泥各项指标应符合现行国家标准，并附质保书。3.2 关键技术参数：桩径：直径700（双轴）。桩长：7m9m。水泥掺和量为20%，水灰比：0.55。提升速度：小于0.8-1.0 M/Min桩身水泥土单轴抗压强度大于0.8Mpa六、施工质量确保方法严格根据协议条款、施工图及设计说明文件、审定施工组织设计及相关施工验收规范、规程等精心组织施工，严格把好各道工序质量关，杜绝工程质量事故。认真接收业主和监理对施工质量和进度监督和管理，确保本工程一次验收合格。合理施工劳动组织和充足发挥个人专长，是提升工程质量和经济效益关键确保，依据施工组织设计和工程进度要求，尽可能采取两班制二十四小时连续作业。1、质量管理方法项目施工管理组织是工程施工指挥中心，是关系到工程施工是否达成预期目标关键，现场设置项目经理部，在项目经理领导下，由项目工程师负责工程施工质量管理工作，内设质量员数名，对施工各道工序质量实施二十四小时全天候监督、检验、监控工作，并立即和监理联络和配合进行隐蔽工程检验验收；由项目副经理和技术负责对整个工程施工质量、生产后勤服务、安全生产和文明施工等方面，实施规范化、科学化管理，确保工程质量达成合格。项目经理同时负责协调和业主及其它单位关系，遵守国家在市政、市容、环境保护、交通、治安和绿化等方面政策法规，帮助处理好和现场相邻单位和居民关系。在安全生产和确保质量前提下，按期完成工程施工。设置资料管理员一名，负责施工资料整理和管理工作，并负责施工使用原材料检验验收和抽样送检工作。建立行之有效施工质量管理制度，明确各岗位质量工作职责，使工程施工质量纳入有序控制之中。严格实施国家和本工程所要求实施相关安全生产法规，做好施工人员劳动保护工作，加强安全生产意识，排除隐患，做好防火、防盗、防灾难性事故发生工作，杜绝各类重大事故。2、质量组织确保方法工地建立以技术负责为组织者全方面质量管理制度，将施工质量管理贯穿于全方位和全过程。为了确保质量管理工作有效性，以机台和班组为基础，逐层把好质量关，使每一道工序全部能得到有效控制。上道工序不合格，决不许可进入下道工序。同时，在质量管理上实施两项制度，即（一）质量员否决制度；（二）技术人员和质检人员奖金不和生产效率挂钩，而只和质量挂钩制度。经济责任制要落实到每一个人。和监理部门和各相关单位亲密配合，共同做好对关键步骤核查认可工作，并立即验收签证，提升施工质量和效率。六、钻孔灌注桩技术质量确保方法31. 技术交底搞好质量教育工作，提升全员质量意识。做好施工前技术交底工作，要求每一位施工人员在掌握施工方法、质量确保方法和施工要求同时，还必需有足够质量意识。认真实施单桩质量自检、互检、交接验收制度。责任人：技术、质量部门32. 测量定位（1）对业主提供测量资料，会同监理单位进行检验复核。确定无误后，方可设置测量控制网及水准基点。（2）作好测量控制网，经监理方复核签字后生效。控制点误差必需符合规范要求；控制点、水准基点应设在不受打桩影响区域，并常常校核其正确性；控制点应埋设半永久性标志，方便移交给后续施工单位。（3）依据施工图，经过控制点，按施工次序，进行桩位放样。责任人：测量员。33. 埋设护筒（1）经过桩位中心点拉十字线，并圈出开挖护筒坑范围。（2）采取钢板卷制护筒，内径应比设计桩径大20cm，其顶部须用钢板或角钢加固，并安有2个提环和留有溢浆口。（3）护筒埋入深度宜1.0m，溢浆口须对准循环槽。（4）护筒垂直度偏差应1%。（5）护筒中心和桩位中心偏差须20mm。（6）护筒周围应回填粘土，分层扎实。责任人：施工员，班长。34. 钻机就位（1）转盘和底座须稳固、平整。（2）天车、转盘和桩孔三者中心，须在同一垂直线上，以确保钻孔垂直度。（3）护筒未受到外力错位。（4）在转盘中心悬吊线锤，复核和标志桩位中心钢筋之间对中偏差，许可值为5mm。（5）测定桩位地坪、机台标高和机高。责任人：施工员，班长。35. 钻进成孔必需在接到开孔通知书后，方可开钻。在钻进施工中，由操作者控制和调整各项钻进参数。（1）钻压：以钻具自重加压。（2）转数：关键受钻头外缘线速度限制。在土层钻进时，当钻头外缘线速度小于2.53.5m/秒，线速度改变对切削阻力影响较小，钻头阻力随线速度增加而增大。选择转数总标准是：在比较稳定、可钻性很好土层，能够采取较高转数；在不稳定，易扩径地层，应采取较低转数；在卵石层钻进则须采取慢转数；在钻孔较深、钻进阻力较大，或岩层研磨性强时，也要减慢转数。（3）泵量：采取刮刀钻头钻进时，假如上部没有不稳定地层，则可用较大泵量，使钻杆所在孔段冲洗液上返速度，达成或超出0.2-0.3m/秒，立即将较大钻屑排出孔外。当钻进速度快，钻屑量多，应对应增大泵量，加强排渣能力。当泥浆悬浮和携带钻屑能力较强时，则可减小泵量。依据本工区情况，采取3PNL泵能够用全泵量。（4）钻进速度：是指钻头在单位时间内钻进长度。通常情况下，钻进速度和每厘米钻头直径上钻压和转数成正比，和岩土单轴抗压强度成反比。而泵量、钻头类型和结构原因，则影响钻进效率系数，进而影响钻进速度。故钻进作业时，应依据不一样地层和设备负荷情况，合理地调整钻进参数，使钻进速度稳定在合理范围之内。在特殊情况下，如：当钻进圆砾和基岩时，本应增大钻压，因为受钻机及钻具扭矩限制，却往往要合适减小钻压，减慢转数，控制给进速度，避免因机具超负荷运转而发生事故。（5）用好泥浆，护好孔壁。采取高粘度泥浆，是有效护壁最简单易行方法。要坚持用泥浆开孔；在造浆地层合适加水调整泥浆；在松散易坍地层保持较高比重和粘度（本工程泥浆性能指标，将在试成孔后，依据现实情况作深入调整）；终孔后第一次清孔时，合适降低比重和粘度；第二次清孔时，待孔底沉碴已基础合乎要求后，再逐步降低比重；每成1-2根桩后，应清理泥浆池一次。（6）确保钻孔垂直度：方钻杆须设置导向装置；在浅孔阶段，吊环应保持和水龙头提梁连续接触状态；不得使用弯曲方钻杆及钻杆；依据地层情况合理设计钻头，使各切削刃受力均匀；钻头须设置导向腰箍；不得使用偏心钻头；钻至软硬相交地层及倾斜度较大地层时，应减压、慢转吊打，待钻头全断面进入新地层后，再逐步恢复正常钻进方法。（7）应勤测泥浆性能，立即调整性能指针，确保泥浆护壁效果良好。（8）钻进中若发觉不正常情况，应立即汇报施工员，并和相关方共商处理方法。（9）钻达设计持力层顶界，须立即取岩样，经现场监理认可，确定持力层顶界深度后，再继续钻进。 （10）终孔标准：钻达设计孔深后，应再次对照地质勘察汇报，经监理正确丈量机上余尺、复核钻进孔深并认可后，方可终孔。如施工中遇地质情况改变较大，应立即汇报施工员，并和各相关方约定处理措施。（11）认真填写好钻孔统计表。要求正确、整齐。责任人：施工员，班长。36. 清孔（1）终孔后，将钻具略提离孔底慢速转动，正循环清孔30分钟。同时，合适调整泥浆性能。（2）下入导管后，用正循环进行全孔段清碴，逐步调整泥浆性能至比重小于1.25。责任人：施工员，班长。37. 钢筋笼制作、运输和安放（1）钢筋和焊条必需有出厂质保单；焊工须持证上岗；钢筋及焊接件经试验合格后，方可制作钢筋笼；锈蚀严重钢材不得使用。（2）钢筋笼应严格按图纸要求分节制作，各项偏差应符合规范；主筋和箍筋、加强箍间，采取单面焊连接；在同一截面接头数量须50%；错开长度35d且大于500mm；按设计要求控制保护层厚度大于50mm；笼间搭接单面焊缝长度为10d。（3）加工成型并经监理检验合格钢筋笼均需挂牌。（4）钢筋笼在制作、运输和安放过程中，不许可产生不可恢复变形。（5）吊放钢筋笼时，要对准桩孔中心，垂直缓缓下沉；笼间搭接焊毕，经监理检验合格后，才能下入孔内；钢筋笼下放到设计位置后，确保在孔内居中前提下，用吊筋立即固定于机台上。（6）因为本工程钢筋笼上部跟下部不一致，而且设计笼长到孔底，因为中间有一节笼子应该在钻孔入岩后制作。责任人：施工员，钢筋班长。38. 混凝土配制和水下灌注（1）采取导管法进行灌注作业，导管接头用“0”形密封圈密封；导管底端至孔底距离应控制在0.3-0.5m。（2）开灌前，须充足检验提升和灌注设备可靠性。（3）第二次清孔，自检孔底沉碴厚度50mm后，经监理复核认可，方可开灌砼。（4）清孔毕至开灌砼时间不得超出30分钟。不然，须重新清孔并复测沉碴厚度。（5）导管内采取柔性混凝土包作隔离塞，混凝土包用铁丝悬挂固定；初灌量须满足埋管1.0m要求。（6）桩身须连续灌注一次成型，充盈系数控制在1.101.25范围。（7）灌砼前及灌砼过程中，应随机抽查坍落度（控制在18-22cm），每根桩制作一组试块；试块用水池养护，并立即送样试压；试块应标明工地名称、制作日期、标号和桩号。（8）灌砼过程中，埋管深度控制在2-6m左右；每次提卸导管，必需先测准砼面孔深，确保在灌注全过程中，导管底端埋入砼面以下长度不得小于2m，杜绝超拔断桩。（9）起、下导管时，应保持在孔内居中，以保护钢筋笼。（10）为确保凿桩后设计桩顶砼强度，超灌长度为1.5m。（11）灌注结束前，应充足上、下活动导管，捣实桩顶砼。在配合监理共同确定实际桩顶位置符合要求后，再边活动、边缓慢拔出导管，完成成桩作业。（12）在灌注全过程中，应亲密配合旁站监理，加强动态管理。（13）认真填写好钻孔灌注桩灌注施工统计。责任人：施工员，班长。4、水泥搅拌桩确保质量技术方法41、严格控制水泥质量，水泥必需有质保单，并做好水泥复试工作，复试合格后方可使用。42、加强质量检验工作，严格按相关技术规范施工，做好技术资料统计、保管、搜集、整理工作。 4. 21控制下沉速度，确保土体和水泥充足均匀拌和。422水泥浆不得离析，严格按设计配比正确计量。 423确保喷浆量，实际喷浆量不得小于设计喷浆量。 424确保加固强度和均匀性。应确保输浆管通畅，且不许可发生断浆现象，严格控制喷浆和搅拌提升速度，控制反复搅拌时下 沉和提升速度。 425在下沉搅拌发生故障排除后应提升或下沉钻头0.51.0m，然后反复提升或下降搅拌。426常常检验搅拌头磨损情况，发觉问题立即修补或更换，以确保直径600mm。七、 钻孔灌注桩施工突发故障及处理1、孔壁坍塌地层松散或富含水，地层压力不平衡或泥浆性能不适。处理：提升泥浆比重和粘度，增加泥浆液柱压力，必需时可投入粘土，捣实坍塌孔段重钻。2、在粘土层中钻进缓慢，蹩泵泥浆粘度过大或泵量过小，造成糊钻或泥包钻头。处理：加清水调整泥浆粘度，加紧转速空转钻具清理孔底泥块，必需时提出钻头清理泥包。3、钻孔偏斜1. 钻进中钻头碰到障碍物或碰到倾斜度较大软硬地层交界处，若钻进参数未立即调整，易造成钻孔偏斜。2. 地基松软，造成钻机不均匀下沉。处理：钻遇障碍物或软硬相交地层时，应减压钻进，待钻头全断面进入新地层后再恢复正常参数钻进。并应在软硬相交处反复扫孔防斜；钻进过程中应常常注意钻机平整情况，发觉不均匀沉陷时，立即整平加固底座。4、钻具折断及孔内落物孔内阻力大，钻具磨损严重或有损伤，或操作不妥所造成。处理：落物为钻杆和钻头可用捞钩打捞；钢铁工具可用永磁铁打捞器或专用筒式钻头打捞。5、障碍物处理浅部用人工开挖清除，深部用冲抓或冲击钻进处理。6、钢筋笼定位 安置好钢筋笼保护层定位环，确保钢筋笼外形成有效砼保护层，预防露筋。7、堵管1. 砼配合比不妥，水灰比过小，或坍落度过低；2. 砼搅拌质量不合要求，泌水离析严重；3. 导管内进水，造成砼严重稀释，水泥和砂、石分离；4. 灌注时间过长，或导管长时间埋深过大，表层砼已初凝。处理：严格按级配单配料，按要求搅拌并检验坍落度；上下提动导管，使导管疏通。若无效，则立即起出导管进行清理，并快速下入导管，在孔内砼面以下采取“二次灌砼接桩”技术工艺方法。注：“二次灌砼接桩”技术工艺关键原理是：第二次灌砼时，待导管内砼冲出导管底端，立即将导管插入孔内砼面以下，使新灌入砼和孔内砼，在砼内部进行对接。所以确保了灌注连续性，可有效确保成桩质量。为了检验成桩质量，可将砼灌至地面，立即进行动测检验。八、安全生产和文明施工为表现企业形象，共同创建国家环境保护模范城市，实施“蓝天、碧水、绿色、清静”工程。我们将严格遵守国家、省市相关环境保护法律、法规，并符合市政、市容、交通等要求，落实环境保护方法，做好四面道路保护工作，确保场内、场外清洁卫生，道路通畅，确保周围环境、建筑、城市公用设施和建设业主方提供施工设施不受损坏，确保车辆和人员安全确保文明、安全、协调施工。安全生产1、安全管理（1）、施工现场成立安全生产管理小组，负责对工地进行日常安全管理和定时检验制度。配置专职安全员，并健全安全生产管理网络。（2）、建立各项施工现场管理制度，并严格实施，实施制度化、标准化管理。 （3）、建立落实工地内项目经理、施工员、安全员、班组长、职员等各级、各岗位安全生产责任制。A、由企业和项目部、项目部和班组、班组和个人逐层分别签署安全生产、综合目标管理责任书。B、各项施工承包中必需同时签署安全承包协议。C、责任落实到人，并和经济分配挂钩，实施
