施 工 组 织 设 计

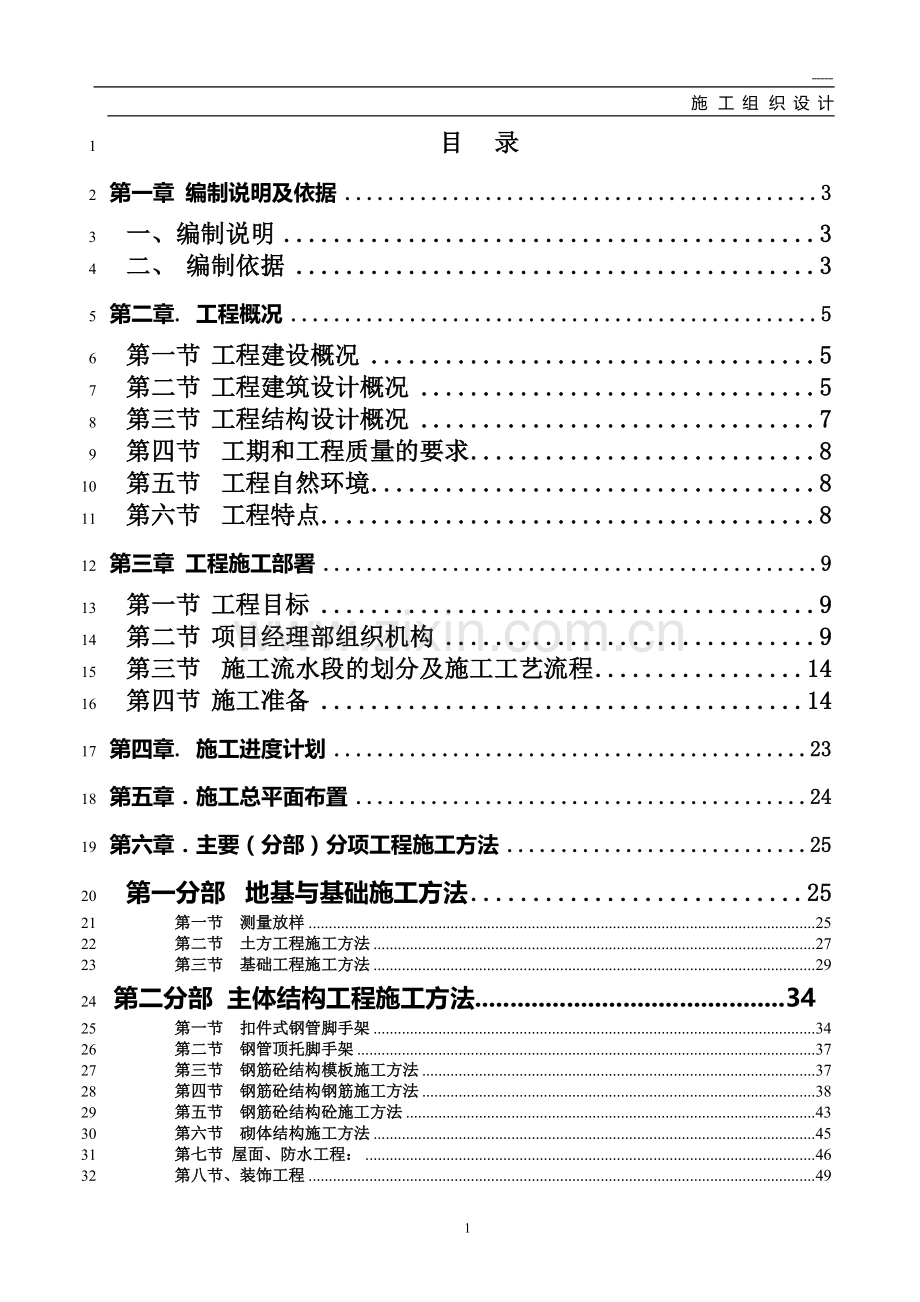

目 录
第一章 编制说明及依据 3
一、编制说明 3
二、 编制依据 3
第二章. 工程概况 5
第一节 工程建设概况 5
第二节 工程建筑设计概况 5
第三节 工程结构设计概况 7
第四节 工期和工程质量的要求 8
第五节 工程自然环境 8
第六节 工程特点 8
第三章 工程施工部署 9
第一节 工程目标 9
第二节 项目经理部组织机构 9
第三节 施工流水段的划分及施工工艺流程 14
第四节 施工准备 14
第四章. 施工进度计划 23
第五章．施工总平面布置 24
第六章．主要（分部）分项工程施工方法 25
第一分部 地基与基础施工方法 25
第一节 测量放样 25
第二节 土方工程施工方法 27
第三节 基础工程施工方法 29
第二分部 主体结构工程施工方法............................................34
第一节 扣件式钢管脚手架 34
第二节 钢管顶托脚手架 37
第三节 钢筋砼结构模板施工方法 37
第四节 钢筋砼结构钢筋施工方法 38
第五节 钢筋砼结构砼施工方法 43
第六节 砌体结构施工方法 45
第七节 屋面、防水工程： 46
第八节、装饰工程 49
第三部分 水电工程施工方法 59
第七章 各项管理及保证措施 75
第一节 确保工程质量技术措施 75
第二节 技术保证措施 82
第三节 工期保证措施 84
第四节 降低成本措施 87
第五节 安全、消防保证措施 87
第六节 施工现场与环境保护措施 97
第七节 季节性施工 100
第八节 施工文明与CI 100
第九节 重点、难点分项施工技术措施施 104
第八章 成品保护措施 105
第一节 划分成品保护的范围（见下表） 105
第二节 成品保护的实施措施及成品的检查 105
第九章 计量管理 107
第十章 工程竣工所应提供的资料清单 114
附: 施工平面布置图；
施工工期网络图。
114
第一章 编制说明及依据
一、编制说明
本《施工组织设计》作为直接指导施工的依据，编制时围绕质量、工期和安全目标，针对项目施工管理、劳动力组织、施工进度计划控制、机械设备及周转材料配置、主要技术方案及措施、安全和工期保证措施、文明施工及成品保护等诸多因素，做了统筹考虑，突出其科学性和可行性。
二、 编制依据
1、合同。
2、国旅.尚柏奥特莱斯A栋施工图纸。
3、国旅.尚柏奥特莱斯A栋工程所涉及的全部国家或行业规范、标准、法规、图集。
4、本工程所涉及的主要国家或行业规范、标准、规程、图集以及省标、法规、图集
规范、标准、文件一览表
表1
类 别
名 称
编号或文号
国家标准
建筑工程施工质量验收统一标准
GB50300-2013
国家标准
混凝土结构工程施工质量验收规范
GB50204-2002
国家标准
建筑地面工程施工质量验收规范
GB50209-2010
国家标准
屋面工程施工质量验收规范
GB50207-2012
国家标准
砌体工程施工质量验收规范
GB50203-2011
国家标准
地基与基础工程施工质量验收规范
GB50202-2002
国家标准
建筑装饰装修工程质量验收规范
GB50210-2011
国家标准
工程测量规范
GB50026-2007
国家标准
混凝土结构施工图整体表示方法制图规则和构造详图
11G101（一）
国家标准
楼梯建筑构造
99SJ403
国家图集
钢筋混凝土过梁
13G322
国家图集
平屋面建筑构造（一）
12J201(一)
国家图集
楼梯栏杆
06SJ403
国家图集
外墙外保温建筑构造（一）
10J121-1
第二章. 工程概况
本工程位于河南省安阳市中华路与安保大道交汇处，本工程为1栋3层，局部1层建筑。建筑面积为43116.99㎡，建筑占地面积为17489.45㎡。本工程结构体系钢筋混凝土框架结构，抗震设防烈度为8度。
第一节 工程建设概况
工程建设概况一览表 表2.1
工程名称
国旅.尚柏奥特莱斯A栋
工程地址
安阳市中华路与安保大道交汇处
建设单位
设计单位
中冶武汉冶金建筑研究院
勘察单位
河南省豫北水利勘测设计院
建设工期
405日历天
合同工期
405日历天
总投资额
工程主要功能或用途
一层、二层为商铺，三层为美食城、电玩城、餐饮、母婴店、玩具店
第二节 工程建筑设计概况
建筑设计概况一览表 表2.2
地下室面积
/㎡
建筑物使用年限
50年
总建筑面积
43116.99㎡
建筑高度
15.4m
室内±0.00相当于绝对高程66.9
层数
三层
层高
5.1m
结构类型
框架
建筑物抗震设防烈度
8度
砌体工程
外墙：200厚B06蒸压加气砼砌块，M5.0混合砂浆；
内墙、分户墙：200厚B06蒸压加气砼砌块，M5.0混合砂浆；
±0.000以下墙：灰砂砖， M5水泥砂浆砌筑。
装
饰
楼地面
防滑地砖、水泥砂浆地面
踢脚线
水泥砂浆踢脚
内墙
贴面砖防水墙面、耐水腻子。
外墙
涂料墙面
顶棚
抹灰刮腻子
门窗
断热铝合金窗、
屋面
不上人平屋面
机房屋面、屋顶构架有女儿墙屋面
1、25厚1:3水泥砂浆保护层
2、满铺3厚聚乙烯薄膜一层
3、4厚SBS高聚物改性沥青防卷材
4、刷基层处理剂一遍
5、20厚1:2.5水泥砂浆找平层
6、30厚（最薄处）泡沫混凝土（A05）找2%坡
7、80厚XPS保温板
8、1.5厚聚氨酯防水涂料隔汽层
9、20厚1:2.5水泥砂浆找平层
10、钢筋混凝土屋面板
不上人平屋面
大屋面
1、40厚C20细石混凝土
2、满铺3厚聚乙烯薄膜一层
3、4厚SBS高聚物改性沥青防卷材
4、刷基层处理剂一遍
5、20厚1:2.5水泥砂浆找平层
6、30厚（最薄处）泡沫混凝土（A05）找2%坡
7、80厚XPS保温板
8、1.5厚聚氨酯防水涂料隔汽层
9、20厚1:2.5水泥砂浆找平层
10、钢筋混凝土屋面板
不上人平屋面
屋顶构架有女儿墙屋面
1、25厚1:2.5水泥砂浆保护层
2、满铺3厚聚乙烯薄膜一层
3、1.2厚聚氨酯防水涂料一层
4、20厚1:2.5水泥砂浆找平层
5、钢筋混凝土屋面板
不上人平屋面
二三层局部花池
1、25厚1:2.5水泥砂浆保护层
2、满铺3厚聚乙烯薄膜一层
3、1.2厚聚氨酯防水涂料一层
4、最薄处30厚C20细石混凝土找坡找平层
5、钢筋混凝土屋面板
第三节 工程结构设计概况
结构设计概况一览表
表2.3
结构形式
框架结构
抗震设防烈度：
8度
抗震等级
框架抗震等级二级
建筑结构安全等级
二级
地
基
基
础
基础类型
柱下钢筋混凝土基础
持力层
基础安全等级
二级
基坑支护
/
混凝土等级
垫层：C15
承台、基础梁：C30
主要结构尺寸
独立基础
600高独立基础：2000*2000、2200*2200、2400*2400、2600*2600等；
700高独立基础：3000*3000、3200*3200、3400*3400、3600*3600等；
800高独立基础：3800*3800、4000*4000等；
900高独立基础：4200*4200、3200*4200等；
1000高独立基础：4400*4400、4600*4600等；
1100高独立基础：4800*4800、5000*5000等；
1200高独立基础：5200*5200、5400*5400、5900*5900、6000*6000等。
承台
700高承台基础：2000*3400；
800高承台基础：3800*3800；
1000高承台基础：3000*4600；
1100高承台基础：3400*6200、4000*4600、4000*6000等；
1200高承台基础：4000*7200、4000*7500、4400*6800、4500*6500等；
上部结构
混凝土等级
柱
C30
梁板
C30
主要结构尺寸mm
板厚（㎜）
120、130、140、160
墙厚（mm）
/
柱（㎜）
600×600，500×500
梁（㎜）
200×400，250×400，250×500，250×600，250×800
350×700，350×800，200×600。
第四节 工期和工程质量的要求
一、关于工程工期
本工程发包人要求建设工期为405日历日；
二、关于工程质量
发包人要求本工程的质量标准确保达到合格工程。文明施工、环境保护能严格履行合同。
第五节 工程自然环境
一、现场施工条件
1、发包人已施工完成三通一平，即用电、用水已接至施工场地，施工道路已通行；施工场地已平整；现场已具备开工条件。
2、可在建设单位指定处因地制宜地搭设办公、员工宿舍、仓库、食堂、浴厕、钢筋车间、木模加工棚，搅拌站等临时设施和各种材料、成品、半成品机械设备堆场。
3、基础采用自然放坡。
二、气候条件
1、本市属于暖温带大陆性季风气候，地处半湿润地区，四季分明，日照充足，雨热同期。年平均降水量约为560毫米。
3、本工程场地周边均为城市道路。
第六节 工程特点
一、现场自然条件良好,具备施工条件。
二、施工现场场地跨度较大，可利用空间较多，交通方便。
三、设计层高标准层为5.1m；结构为钢筋混凝土框架结构。工程结构的施工难点预计，构件结构尺寸较大较多型，加固应加强。
四、防水工程要严格把关防水材料的品质和防水层的厚度。
五、材料检验重点把关钢材、水泥和商品砼质量。
六、本工程是结构面广、多工种平行交叉施工，要着重确保施工人员和他人安全。外架应垂直满挂安全网，周围通道上空应按规范搭设隔空双层钢管架上铺双层九夹板彩条布防护棚及上面平挂安全网的防护措施，避免物件掉落伤人。并采用封闭式施工。
七、本工程的施工工种队组多且交叉作业多，因此除注意提高各工序的质量外，应及时调度落实各专业的协调工作,有序地安排各施工队组交叉作业，确保工期、质量、安全。
第三章 工程施工部署
第一节 工程目标
一、 质量目标
预定质量目标为： “合格”。
二、工期目标
工期要求为405日历天。
三、安全目标
加强对进场人员的三级教育，坚持持证上岗，各种安全防护用品符合要求，无重大伤亡事故，轻伤事故频率控制在5‰以下。
四、文明施工目标
实施“五化”（硬化、净化、绿化、亮化、美化）方略，符合安阳市级安全文明工地施工要求。
五、 成本目标
通过科学合理组织，严格管理，依靠科技进步，应用新技术、新工艺实现直接工程费利润5%。
第二节 项目经理部组织机构
一、项目部组建
为顺利完成施工任务，我司将组织精干管理人员组成项目经理部，项目部设技术质量组、工程管理组、劳资预算组、办公室（三组一室），组织土建、装饰、安装工程进行施工。
成立以项目经理为首的项目班子，对工程工期、质量、安全、成本等诸要素进行全面组织与管理，履行与业主签订的施工合同。
项目经理组织劳务专业队，分钢筋、模板、砼、装饰、水卫、电气等专业队。
二、 机构设置
管理层设项目经理一名，项目执行经理一名，技术负责人一名；技术质量组九名；工程管理组六名，其中材料员二名，安全员三名，机管员一名。劳资预算一名，办公室二名。
三、 项目组织机构图
项目部经理部组织机构图
项目经理
技术负责人
项目执行经理
技术质量组
办公室
劳资预算组
工程管理组
施工员
质检员
试验员
计量员
资料员
预算员
材料员
机管员
安全员
四、 各级管理人员职责
1、项目经理职责
A、认真贯彻执行“百年大计、质量第一”的方针政策和技术法规以及公司的各项管理制度。
B、对工程的工期进行全面管理：根据计划的人力、物力、财力及时组织充足的施工班组人员、各种相应的材料以及资金，及时对工程的进度进行适当的调整，确保工程按计划完成。
C、对工程的安全生产、文明施工进行全面管理；组织落实安全技术管理的各项措施，组织职工学习技术规范、技术标准和安全操作规程，遵守各种安全技术制度，并带头组织安全检查，提出整改或改进措施并落实实施，确保施工安全、文明均达到预定目标。
D、对工程的安全生产、文明施工进行全面管理；组织落实安全技术管理的各项措施，组织职工学习技术规范、技术标准和安全操作规程，遵守各种安全技术制度，并带头组织安全检查，提出整改或改进措施并落实实施，确保施工安全、文明均达到预定目标。
E、协调各方关系：安排好各管理人员的具体工作和职责、各施工班组的施工部位和工作要求，协调好管理人员之间、班组之间、管理人员和班组之间的关系；协调好项目部和建设单位及监理单位、 设计院、政府主管部门的协作关系；及时向公司汇报工程的进度、质量、安全等情况，提出需要公司协助解决的问题，处理好公司和各职能部门的关系。
2、项目技术负责人的职责
A、严格遵守和贯彻各项技术及安全管理的规章制度，对工程的安全生产、保证工程质量负主要的直接责任。
B、组织职工学习安全技术规范、标准和安全操作规程，对安全技术、操作规程进行讲解交底，认真落实和实施施工组织设计中的安全技术措施，并随时检查措施的实施情况。
C、组织职工学习各相关工序、工种的质量技术规范、技术措施，施工前进行认真细致的交底，对各重点、关键部位进行技术复核，组织各工序的检查、验收、交接班，对工程存在的质量问题进行分析、制定整改措施并予以落实实施。
D、关注整个工程的进展，能及时预见存在和需要解决的问题，向项目经理提供适当的意见和建议。
E、对工程的质量、安全等内业落实把关，做好资料的建档工作。
3、施工员职责
A、认真遵守和贯彻执行各种施工技术、安全生产等规章制度，负责实施项目经理、技术负责人下达的各项指标。
B、管理好所负责班组的施工情况，做到工前交底、工中检查复核、工后验收，时时关注工程的质量、安全情况，及时对施工中的隐患提出整改措施，解决好施工中的具体问题。
C、做好工程的材料、劳力计划，为计划员提供详细的资料。
D、做好相应的工程技术内业资料、整理、归档等管理工作。
4、质检员职责
A、认真执行公司的质量检查及奖励条例的规定，对工程质量进行预控，监督和督促工作质量目标的落实。对工程使用的材料的质量进行检查，核查“五强、两比”是否符合要求。
B、对各分部分项工序进行检查，督促好工种的自检工作，对工程存在的问题进行分析，制定相应的措施并予以落实，通知有关部门对隐蔽工程进行验收。
C、建立质量台帐，协助施工员做好质量内业资料和建档工作。
D、对工程使用的材料进行现场抽样试验，对材料的质保资料进行核查。
E、按规定做好砼、砂浆的配合比取样送配、试块的取样及送检工作，确保结构试块强度的可靠性。
F、协助材料员做好材料的质量把关工作。
5、材料员职责
A、对工程使用材料按计划进行采购，对材料的质量、数量进行验收，确保工程所用的材料的质量符合要求。
B、做好材料进出场、使用的记录，配合专业管理人员做好材料进场检测工作，配合施工员、班组对材料的使用，配合安全员做好材料的现场堆放，确保材料堆放整齐有序。
6、安全员职责
A、认真贯彻执行劳动保护、安全生产的方针政策、法令法规、规范标准，做好安全生产的宣传教育和管理等工作。
B、落实安全技术措施，掌握安全生产情况，调查研究安全生产中的不安全问题，提出改进意见和措施，并对执行情况进行督促检查。
C、组织参加安全活动和安全检查、安全设施的验收，并把检查验收情况向有关领导汇报。
D、与有关部门共同做好新工人、特殊工种工人的安全技术培训和考核发证工作。
E、时时关注安全生产情况，及时制止违章作业，遇到险情时有权督停生产并报告领导处理。
F、做好安全内业资料，及时进行施工安全隐患的分析、制定措施、积极消除隐患，当发生工伤事故时应及时进行处理，分析事故原因，总结经验、吸取教训。
7、资料员（技术员）
A、负责工程技术管理与工程质量记录资料的收集、保存工作。
B、会同公司技术部门办理工程竣工验收后向业主的档案移交工作，并办理移、接交手续。
C、竣工验收三个月内向公司档案室归案竣工资料。
D、工程开工前根据工程特点组织项目部人员编制项目质量计划，确保制订的计划有可操作性。
E、对与施工项目的合同评审工作，根据业主要求或客观因素的影响，需交更合同文件的某项要求时，应根据变更的影响程度在授权人批准的范围内进行处理，并保存变更文件，将其传递到相关部门执行，对重大变更需修改方案或严重影响施工进度和材料，设备供应时，应报公司分管领导后报公司经营部修订合同。
F、对施工图纸及有关资料及失效的图纸报告项目经理同意后可自行处理，但需列出处理资料清单报公司技术部备案。
G、负责汇集、整理、保存所有工程技术资料。对公司和外来的各种文件资料签收、下发，并做好记录。
8、机管员职责
A、认真办理机械设备、配件进出仓库调拨手续，并做好检查验收工作。
B、积极参加公司组织的技术、业务学习，参加项目施工组织设计中机械设备使用及保养的编写和审核工作。
C、做好“三定”工作，严禁无证开机，须严格遵守安全操作规程。
D、严格执行用电计划，搞好现场用电管理，落实机电班的技术业务工作。积极开展“双革”和推广新技术、新机具等工作。经常组织有关人员对机械设备进行检查和维修，确保机械正常工作。
9、预决算员
A、负责编制工程预决算书。
B、负责设计更改签证和隐蔽签证内部审核和单价取价等工作。
10、试验员职责
A、对工程使用的材料进行现场抽样试验，对材料的质保资料
进行核查。
B、按规定做好砼、砂浆的配合比取样送配、试块的取样及送
检工作，确保结构试块强度的可靠性。
C、协助材料员做好材料的质量把关工作。
第三节 施工流水段的划分及施工工艺流程
一、 施工流水段的划分
本工程主体及装饰等应流水作业；各个单位工程平行施工。
二、 施工工艺流程
根据本工程特点和本公司的技术装备、劳力、机械状况及现场情况，计划在本工程施工采取以主体结构施工为主导的工序，主体结构施工期间以土建施工为主，安装等预留预埋随土建进度及时跟上。主体结构中间验收后开始进行装修工程施工。原则上由上而下进行室内粗装修、楼面工程、外墙装修、门窗安装以及其它水、电安装的施工。
三、施工顺序安排
施工准备→土方开挖→基础混凝土结构→上部钢筋混凝土结构→砖砌体→内外装饰及屋面工程→室外总体工程→工程收尾及竣工准备。
第四节 施工准备
一、 施工技术准备
（一）. 施工图设计技术交底及图纸会审
施工前应将施工图纸提前交给工程技术人员与项目施工员进行图纸熟悉，将施工图纸设计问题及施工过程可能遇到的问题，以及各专业图纸之间的相互矛盾先进行内部自审。根据自审结果由建设单位组织各有关单位进行图纸会审，尽可能把问题在图纸会审时提出解决，使工程顺利进行，以免出现返工现象。工程技术人员应将图纸发放给施工班组并进行交底，做到操作时能按设计要求进行，确保工程施工质量、进度。
（二）. 施工图深化设计
1、本工程施工组织设计在工程开工之前应经公司有关部门进行审核，以便在工程施工过程中进行贯彻。工程施工中必须按施工方案进行组织施工，若有变更应经方案设计人与公司有关部门同意，否则不得随意修改原方案。施工方案应贯彻到施工班组以及每一分部工程中去，作为工程施工依据。
2、根据图纸和施工方案，编制好施工图纸预算，并编制好能用于指导施工的预算书，提供各种资源的需要量。施工放样人员根据图纸预算书提出各种材料采购计划，以便进行加工、订货，不致因供货原因而影响工程正常进行，使工程按计划工期完成。
3、编制项目质量保证计划，确定质量总目标： “合格”工程，施工过程按建设部建设项目施工现场综合考评抓好施工组织管理、工程质量管理、安全管理、文明施工、保质守约、用户满意。
4、组织技术交底，编制作业指导书，从项目经理部到各专业施工班组，均以书面形式表达，班组长在接受交底后，认真贯彻执行。
5、组织人员进行钢筋放样、预埋件加工，落实成品、半成品的货源。
（三）、 图纸、规范、标准、图集等
1、技术质量组按照表1.2.3要求备齐本工程所涉及的主要国家规范、标准、图集，常用的规范施工员人手一册，按公司文件资料要求建立文件清单。
2、本工程需用图纸，由办公室负责登记发放，并定期检查变更在图纸上标识情况。
（四）、设备和器具
1、本工程按照公司有关文件要求配置检验、测量和试验设备，详表4.1
表4.1 检验、测量和试验设备计划表
序号
计量器具名称
规模型号
准确度
单位
数量
使用部门
1
全站仪
NTS-302B
1”
台
1
技术质量组
2
天顶垂准仪
WLDZNL
1/3000
台
1
技术质量组
3
检查尺
2000×50×25
±0.15
把
1
技术质量组
4
水准仪
DS3
±3mm
台
2
技术质量组
5
质量检测器
±0.5mm
套
2
技术质量组
6
坍落度筒
个
2
技术质量组
7
钢卷尺
50m
±0.1mm
把
3
技术质量组
8
钢卷尺
5m
±0.1mm
把
8
技术质量组
9
游标卡尺
±0.02mm
把
2
技术质量组
10
台秤
TGT500
±1%
台
1
技术质量组
2、项目部办公室为二层活动房，办公桌、椅、办公用品由项目部自行采购，项目部配两台电脑，一台打印机，一台复印机。
（五）、 测量基准交底、复测验收。
1、根据甲方提供的角点坐标，测出控制轴位置，并引测至围墙（基坑），地面建立临时坐标点，做好保护，最后请有关部门进行核样，确认。
2、根据甲方提供的绝对高程引测至场内，建立三个固定水准点。
3、房屋角座标经复核无误后，办理测量定位记录。
二、 技术工作计划
1、防水工程：防水材料进场时要做原材料检验，
防水工程试验计划
序号
防水工程的部位
试验方法
试验次数
1
屋 面
淋水试验
每个屋面1次
2
卫生间
蓄水试验
每个卫生间1次
2、回填土试验：每个单体的土方回填均要做相应的回填土密实度试验。
三、 现场准备
（一）.工程轴线控制网测量定位及控制板、控制点的保护。
本工程根据规划局提供的座标控制网，按总平面图尺寸关系建立轴线控制网，在地面的控制桩用砼作固定保护，围墙上做红油漆标志。
1、总平面控制网建立和测设
（1）建立平面内控制网以及平面内控制点
A．遵循先整体后局部的程序进行。
B．施工平面内控制网点的布设和网点布设间距应满足本工程各单体工程施工定位放线和技术监督的要求，以及在施工过程中，保持有足够数量的控制网点，为施工提供定位测设及技术复核的标志。
C．施工各单体建筑物的施工定位及控制网点的布设，根据施工控制网进行。
D．施工控制网点的测量，应进行闭合误差校核，误差值≤1/5000。
（2）平面控制网点的保护：统一施工控制网点，设置标志，标志应牢固、稳定、不下沉、不变位，并用混凝土包裹。
（3）建筑物轴线的定位及标定
A．测量由主轴线交点处开始，测量各轴线，最后将经纬仪移到对角点进行校核闭合无误，总体尺寸及开间尺寸复核准确，然后把轴线延伸到建筑物外的轴线桩上（注意围护），并在周边围墙上用红油漆画上轴线标记，标识清楚。
B．分画轴线开间尺寸，用总长度尺寸进行复核，尽量减少分画尺寸积累误差。
C．延伸轴线标志的轴线桩设在距离开挖基槽边1～1.5m以外，轴线标志应标画出各纵横轴线代号。
D．建立各单位工程轴线控制网：各单位工程底层梁板砼浇捣前，在制定地点预埋钢板，钢板尺寸为200×200㎜，厚10㎜，钢板直接焊在板面筋上，待砼浇捣完毕后将一层的控制轴线（点）引测至二层楼面上，并用钢凿在预埋钢板面上凿出“十”字交叉点，即为各控制点，并用油漆标识清楚。在钢板周围砌500㎜高，370×370㎜厚护圈加盖板予以保护。
2、高程控制点设置
建立首级水准控制网：土方开挖时先根据业主移交的水准点在施工场区周围建立首级水准控制网。本工程首级水准控制网至少由三个的水准控制点组成。因土方工程施工容易造成水准点破坏，故应另行在场区离建筑物较远的地方设置数个永久性的水准点，以作为首级控制网的监测点。 根据《工程测量规范》（GB50026-93）要求，本工程的高程控制网采用三等水准测量方法测定。
（二） 临时供水、供电
根据甲方提供的引水点，以1支DN63管供水计算；工地供水分布详见《施工总平面布置图》。用水计算考虑主体施工高峰期用水量。
1、施工临时用水量计算及管线布置：
施工用水包括三个方面：分别是施工生产用水、现场生活用水、消防用水。
Ⅰ、生产用水量q1
考虑最高峰用水量为：按每天24小时计算，则
①、模板浇水湿润：2000m2×10L/m2=20000L
②、砼养护：280m3×200L/m3=56000L
③、砌体砌筑90m3/d（定额用水量150L/m3）：90m3/d×150L/m3=13500L
ΣQ=89500L
q1=K1 K2 ΣQ/(H×3600)=1.05×1.5×89500/(24×3600)=1.63 L/s
K1 —— 未预算的施工用水系数取1.05
K2 —— 现场施工用水不均衡系数取1.5
ΣQ—— 总耗水量
H —— 浇砼时间
Ⅱ、现场施工生活用水量q2：
现场施工高峰期居住人数以500人计，每人每班用水量取40L。
q2=P1 N2 K3/(8×3600)=500×40×1.3/(8×3600)=0.90 L/s
P1 —— 现场施工人数
N2 —— 每人在现场施工用水
K3 —— 施工现场用水不均匀系数
Ⅳ、机械用水：已进入生产用水可忽略不计；
Ⅴ、消防用水L取q4=8L/S
Ⅵ、施工现场总用水量Q：
因q=1.63+1.08＝2.71 L/S＜q5=8 L/s
故取：Q=q×K=2.71×1.1=2.98 L/S
Ⅶ、供水干管管径计算：
1）、生活及施工用水管径选择（流速V=1.6m/S）:
D= 4Q/(π×v×1000) = 4×2.98/(π×1.6×1000) =0.049m,取D=49mm，所以提供的1支DN63水容量在按城市水流速情况下可以满足施工用水。
2）、消防用水管径选择（流速V=3m/S）
D= 4Q/(π×v×1000) = 4×8/(π×3×1000) =0.058m
进入工地的水源管道D=63 mm即可满足消防要求。供水管径选用Φ63，
（三）施工临时用电计划：
施工现场用电设备负荷量计算 表4.2
序号
用电机具名称
数量（台）
单机（KW）
总用电量（KW）
1
施工电梯
2台
22
44
2
闪光对焊机
1台
79.4
79.4
3
弯曲机
2台
3
6
4
切断机
2台
5.5
11
5
弯箍机
2台
3
6
6
电渣压力焊机
1台
35
35
7
电焊机
2台
11
22
8
潜水泵
4台
2.2
8.8
9
木工锯台
4台
2.2
8.8
10
平板插入式振动器
4台
1.5
6
11
砂浆机
4台
2
8
合计：∑P= 235KW
查表选择架空导线：3×220+1×70m㎡铜芯线
施工现场变压器容量甲方提供1台315KW，符合要求。具体详《临时用电施工方案》。
（四）临时排水
在有放坡基坑的周边砌筑排水沟形成有组织排水，排水沟每隔30m及出水口处设沉淀池，现场污水必须经沉淀过滤后排出场地。同时应专人定期清理沉淀池内的泥浆。
三、 临建布置
本工程施工现场将办公区、生活区和施工区域分开。办公区设在拟建建筑的东面，办公区设办公室以及绿化、质量安全宣传栏；生活区场地外租用：主要含食堂、仓管人员住房，及厕所、淋浴房、仓库。施工区域内布置施工道路，钢筋、模板、砂石等材料堆放详施工平面布置图。
四、劳动力需用量计划
根据本工程的工程特点、质量目标、施工进度计划及实际情况，我司派出本公司最优秀的成建制的劳务队伍进驻现场，选择高素质的施工作业队伍进行该工程的施工。进场前进行入场教育，特殊工种持证上岗，入场后迅速进入工作状态，我们将保证劳动力的质量和数量不受季节的影响。
新工人进场前，必须接受三级安全生产教育和现场防火安全教育，即：公司组织的生产基本知识、法规、法制教育；项目进行的现场规章制度和遵章守纪教育；班组进行的本工种岗位安全操作规程及班组安全制度教育；施工现场防火救火基本知识；遵守有关施工和安全的技术法规；遵守地方治安法规。
主要工种劳动力计划 表4.3
序号
工种名称
基础
结构
装修
进、出场时 间
备注
班组
人数
班组
人数
班组
人数
1
泥水工
3
60
3
180
3
360
按需进场
2
钢筋工
2
60
2
80
2
20
按需进场
3
木工
4
80
4
120
4
40
按需进场
4
架子工
1
30
1
50
1
50
按需进场
5
油漆工
2
200
按需进场
6
电焊工
6
6
6
按需进场
7
普通工
1
15
2
30
2
30
按需进场
8
防水工
1
10
1
15
按需进场
9
安装工
3
30
3
60
3
90
按需进场
10
电工
3
3
3
按需进场
注：表中的劳动力体现主要班组劳动力，外架等配合的班组未在表中体现。
五、 材料需用量计划
根据施工组织设计和施工图预算的工料分析，由预算员编制详细的材料、成品、半成品需用计划，项目部从建立的合格物质供应商册中选择物质供应商，根据用料计划备料，所选用材料设备的规格、型号、质量及相应的质保资料，严格按采购程序执行，做好各种材料的申请、订货、加工、采购、运输、库存等准备工作。
A、施工物资准备落实
根据工程施工进度及时进行材料、设备的采购、调拨，提前安排材料、设备进场，是确保施工三大要素人工、机械、材料合理流转的重要环节。因此材料、设备的采购安排应根据施工平面规划，结合施工总进度计划同步进行。
B、采购工程所需的耗用物资
本工程需采购的主要物资包括土建结构施工所需的钢筋、水泥、模板、砌体、防水材料以及装饰、安装施工所需的装饰材料、水电管材、开关插座、灯具、洁具、机具设备等。
C、调拨或租用工程所许的周转材料
周转材料主要包括公司自备的部分模板（胶合板）、枋材、门架支撑以及搭设外架所需的钢管、扣件、安全网、密目网等。上述物资（如：钢管、门架、扣件等）的自备用量不足的情况下，可在当地合格物资供应方以租赁的方式补足。需投入的周转材料的合理利用和充足供应是保证工期的关键因素之一，为确保工程连续施工，加快施工进度，必须投入充足的周转材料。
D、土建工程主要材料供应计划：
序号
材料名称
规
格
单位
数量
进场时间
1
空心砖
m3
详
预
算
开工后分批进场
2
圆钢
T
开工后分批进场
3
螺纹钢
T
开工后分批进场
4
4mm厚SBS改性沥青防水卷材
㎡
防水施工前进场
5
1．5厚聚合物水泥基防水涂料
m2
防水施工前进场
6
水泥
m2
开工后分批进场
7
砂
m2
开工后分批进场
8
石子
m2
开工后分批进场
9
胶合模板（915×1830mm）
m2
详
预
算
开工后分批进场
10
松楞木（50*100mm）
m3
开工后分批进场
11
3字扣件（标准件）
只
开工后分批进场
12
穿墙（柱）螺栓（ф12）
T
开工后分批进场
13
钢管（Ф48*3.5）
T
开工后分批进场
14
扣件（标准件）
只
开工后分批进场
15
安全立网（6000*1800mm）
张
开工后分批进场
16
竹脚手板（1000*1200）
片
开工后分批进场
17
钢板止水片
m
详
预
算
开工后分批进场
18
遇水膨胀止水条
m
开工后分批进场
六、工程拟投入主要施工机械、设备计划
序号
机械或
设备名称
型号
规格
数量
生产能力
用于施工部位
备注
1
交流电焊机
BX3-300
1
良好
制作场地
自购
2
交流电焊机
BX-200
4
良好
施工现场
自购
3
砂轮切割机
Φ400
3
良好
制作场地
自购
4
冲击电锤
8
良好
施工现场
自购
5
电动套丝机
QT4-B1/2-4
2
良好
制作场地
自购
6
试水泵
0-4MPA
3
良好
施工现场
自购
7
氧乙炔工具
2
良好
施工现场
自购
8
电动液压弯管机
1
良好
制作场地
自购
9
电钻
4
良好
施工现场
自购
10
无线对讲机
4
良好
施工现场
自购
11
滚槽机
1
良好
制作场地
自购
12
风管加工设备
新型设备
1
良好
制作场地
自购
七、机械设备需用量及进场计划
主要机械设备需用量计划
序号
机械设备名称
规格型号
单位
数量
功率
（ＫＷ）
进场计划
１
施工电梯
SCD200
台
2
22
2
砂浆搅拌机
AHJ200
台
3
2
3
切断机
Q-Q40-4
台
2
5.5
4
弯曲机
GW402
台
2
3
5
对焊机
UN1-
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
