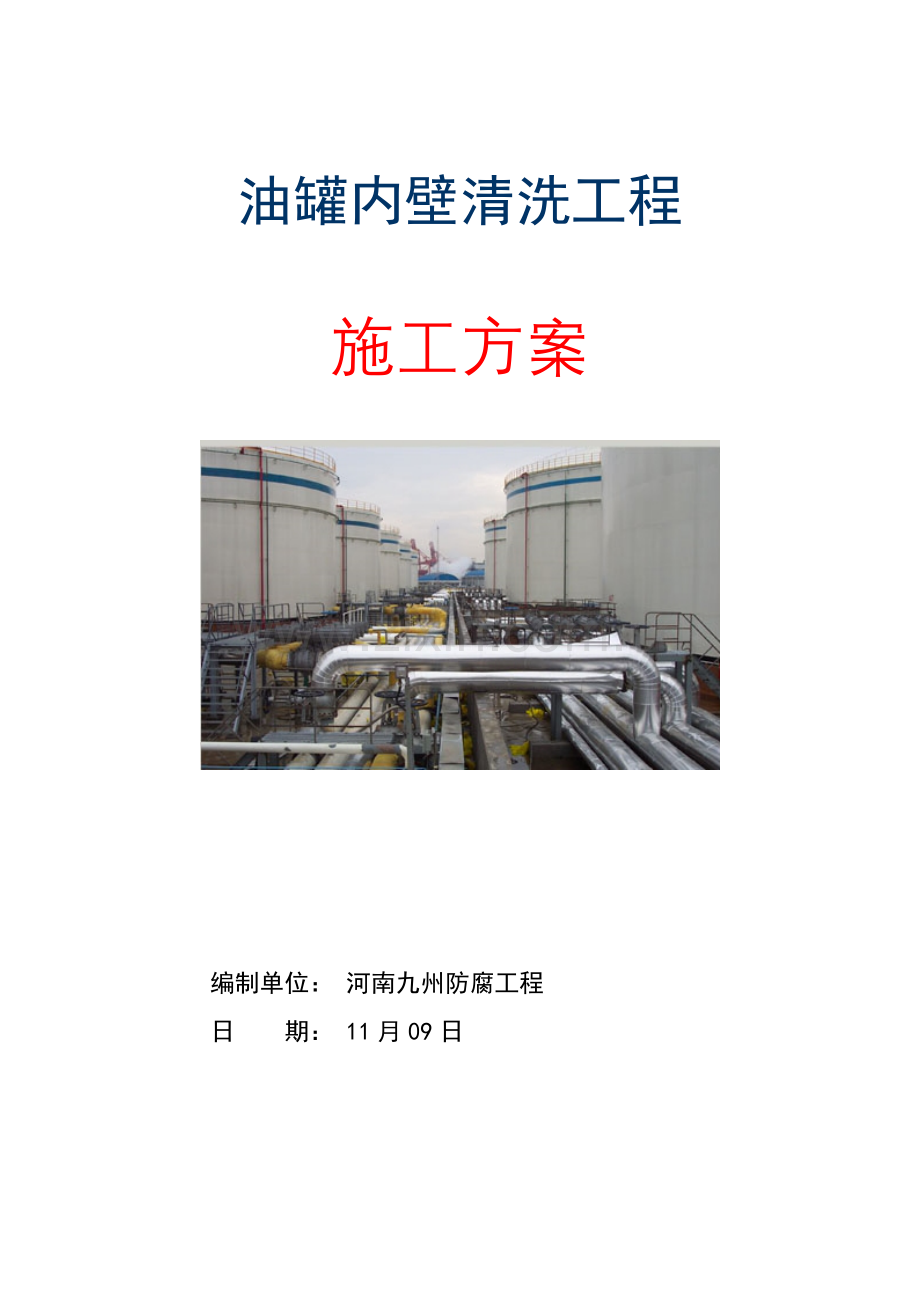

油罐内壁清洗综合项目施工专项方案.doc

目 录施工方案21.0 编制依据：32.0 施工工艺步骤：33.0清洗油罐准备工作：34.0 油罐内壁清洗施工：35.0 表面处理：46.0 安全确保方法：61. 除锈过程中安全和防护7油罐内壁清洗工程施工方案编制单位： 河南九州防腐工程日 期： 11月09日1.0 编制依据：1. 涂装前钢材表面锈蚀等级和除锈等级GB/T8923-88；2. 工业设备管道防腐蚀工程施工及验收规范HGJ229-91；3. 甲方技术要求文件；2.0 施工工艺步骤：办理交接手续施工准备通风检验合格刮除罐底及罐底2米以内内壁油污清理脚手架搭设刮除内壁2米以上油污清理检验合格手工除锈（St3极）或化学除锈（PI级）水冲洗检验合格 验收、移交投入使用3.0清洗油罐准备工作：1、对清洗油罐完工图、技术档案、事故统计及使用情况进行调查，制订清罐施工方案和技术方法。2、对从事清罐工作人员应进行技术和安全培训，包含：熟悉施工方案和技术方法，学习安全规则和防火、防爆、防毒安全常识，并进行实际考评。3、检验油罐防雷、防静电接地装置沿罐周长间距不宜大于30m，接地电阻不宜大于10。4、检验浮顶油罐浮船和罐壁连接静电导出线，其截面积不得小于25mm。5、根据清罐施工方案和技术方法要求，对和油罐相关工艺管线、阀门、法兰、液位计等采取必需安全保护方法。6、备齐清罐扭面符合防火、防爆安全要求动力源、设备、工具、检测仪器等。7. 在罐口安装排风扇，对罐内气体加强排放，使其浓度降低，达成相关标准，方便工人在罐内安全施工。4.0 油罐内壁清洗施工：1、施工方法：采取人工方法清除罐内淤渣，然后进行清洗施工。2、清洗前采取擦刮手工清除方法，清除罐内油污及罐壁附着物。清理时先将沉积罐底油垢、油泥用铜质锹或硬质塑料制品等工具清除出罐。3、罐壁部位清理施工时，先用橡胶或塑刮板将附着壁板上油垢、油泥等固体物刮去，然后用棉纱或抹布蘸0#柴油、液态氨等溶剂对滞留在壁板上油污稀释、并擦拭洁净。4、清理次序根据自上而下，先刮后擦施工程序进行操作。清理好表面应达成无污无油，旧防腐层或钢板清楚可见。5、清理罐底时，用手推车将清理出油垢等杂物，送到指定垃圾堆放地，运输用手推车要密封严密，运输过程中预防露洒，以免造成污染。5.0 表面处理：1.依据工程我们选择除锈方法为人工除锈（St3）、化学水除锈（Pi）, 人工除锈选择工具为铜质铲刀, 铜丝刷, 砂纸等除锈工具, 有油污地方要用汽油清洗，除锈标准要达成St3标准。2.化学除锈2.1化学酸洗除锈，应选择硫酸、盐酸或磷酸配制成酸洗液进行酸洗。酸洗方法可采取浸泡法、喷淋法或循环法。2.2 酸洗液配制，应按要求百分比和配制程序配制，其配比及工艺条件，可按表1要求选择。表1 酸洗液配比及工艺条件材 料 名 称配比（g/L）工作温度（）处理时间（min）工业盐酸(d=1.18)乌洛托品水40054058余量3040530适适用于钢铁件除锈，速度较快工业盐酸(d=1.18)工业硫酸(d=1.84)食盐KC缓蚀剂11015075100200500352060550适适用于钢铁及铸铁件除锈工业硫酸(d=1.84)食盐硫尿水180200405035余量65802550适适用于铸铁除锈及清理大面积氧皮，若表面有型砂时，可加2.5%氢氟酸工业磷酸%水715余量8除净锈为止适适用于锈蚀不严重钢铁件2.3 酸洗时应严格遵守操作规程，可依据酸洗件表面情况，在要求范围内调整酸洗时间和酸洗液温度。2.4 在酸洗过程中，各道工序必需连续进行，中途不得停顿，并应定时检验酸洗液浓度改变情况，立即补充蒸发掉水分和耗用掉酸液等酸洗液成份。2.5 对酸洗后能在短时间内涂上底漆钢材，应进行中和和钝化处理（用磷酸酸洗时可不进行）。依据多种条件不一样，可选择下列方法处理和存放。2.5.1 钢材酸洗后，立即用水清洗，继之用5%碳酸钠水溶液进行中和处理，再用水冲洗碱液，最终进行钝化处理。2.5.2酸洗后，立即用热水冲洗至中性（用PH试纸检验），清洗时水温60左右，清洗2次到3次，然后进行钝化处理。钝化液配方及钝化工艺条件，参见表2。表2 钝化液配比及工艺条件材 料 名 称配 比（g/L）工作温度（）处理时间（分）重铬酸钾2890950.51重铬酸钾碳酸钠0.511.52.5608035亚硝酸钠三乙醇胺3810室温5102.5.3 经钝化处理后，应在空气流通地方晾干或用无油、水压缩空气吹干。2.5.4 钝化后，应在二十四小时内涂完底漆；涂底漆之前，如已返锈，则应重新进行酸洗和钝化。2.6对酸洗后不能在短时间涂上底漆部位，应按下列工艺进行酸洗：酸洗水洗中和活化转化成膜水洗封闭中和活化液，转化成膜液和封闭液配比和工艺条件，应符合表3要求。表3 活化液、转化液和封闭液配比及工艺条件材 料 名 称配比（%）工作温度（）处理时间（分）用 途中和活化液TS-H51中和活化剂水0.1-0.3余量室温0.5-1.0用于转化膜前预处理，有中和加速成膜作用转化成膜液TS-L411转化剂TS-L401加速剂TS-Z501中和剂水8-103m1/L-5m1/L0.5-0.8余量10-4010-20用于各类板材、管道及构件转化成膜处理封闭液TS-D34水溶性封闭液水1-3余量室温0.5-1.0可延长防锈期1个月以上封闭液TS-F62干性封闭液煤油2575室温0.5-1.0可延长防锈期1年以上，并可作液压管道内壁洁净防锈6.0 安全确保方法：施工人员一定要在罐内气体排放后，气体浓度降低，达成相关标准后方可进入，因为化学水除锈要用到多个酸、碱性等液体，操作人员进场要备有手套，防毒防尘口罩，防护面具及毛巾、肥皂。刷洗时施工人员必需戴上防毒口罩、护目镜、手套等劳防用口，防尘口罩内滤料要常常更换。1. 除锈过程中安全和防护1.1除锈时，使用铜质刮刀、铲刀、铜丝刷等工具时，必需戴好防护眼镜、防尘口罩，以预防砂粒损伤眼睛或粉尘感染呼吸道。1.2使用酸洗除锈蚀或碱洗除油时，应戴好橡胶手套和防护眼镜。并穿好耐酸碱橡皮围裙及鞋套，以防酸碱腐蚀衣物和肌体。1.3眼睛保护：喷涂过程中可能接触其气雾时，应该佩戴化学安全护目镜。全封闭式防护眼罩（现场施工使用）1.4 呼吸系统保护：除锈过程中会产生气雾，将对呼吸道有一定刺激性，故施工时，施工人员应佩戴经认证呼吸防护设备。空气净化（盒式）呼吸护面具1.5 假如气体浓度过高，人员进入要佩带空气供给呼吸保护装置。1.5.1空气供给呼吸保护装置（SARS）：该装置配有全呼吸面罩（图所表示），由正压供气系统供气，能有效地保护面部及眼睛，含有维护方便特点；1.5.2空气供给头罩（SAHS）：该装置由正压供气系统供气，能够完全隔绝头部和雾气接触，防护效果最好，空气供给呼吸保护装置（SARS装置）空气供给头罩（SAHS装置）1.6 皮肤保护：1.6.1 手防护：佩戴化学品手套，如氯丁橡胶、丁腈橡胶、丁基橡胶手套等1.6.2 脚防护：可采取直接将塑料或布制鞋套套于所穿鞋外部方法，另外也能够穿耐化学药品长桶靴。脚防护（塑料鞋套）1.6.3身体防护：外穿通常连体式防护工作服，该工作服不仅能够保护施工人员所穿衣物不受污染，同时也能够保护头部。2. 清罐施工全过程安全生产管理应按SY 5225实施。3. 从事清罐施工人员防火、防爆、防毒及人身保护等安全管理按SY 5719、SY 5737实施。4. 清罐过程施工动火管理按SY 5858实施。5. 清罐过程消防方法按SY 5225实施。6. 作业区周围30m以内严禁动火。7. 清罐人员进罐作业时，应对罐内进行强制通风，并定时对罐内气体取样分析，通常含氧量大于18，可燃气体含量低于爆炸下限10，并进行测爆试验，落实防护方法和办理特殊作业工作票，确保安全用电和充足照明，通常作业每30分钟更换人员一次。8. 清洗污油时，不得使用铁器工具进行作业。9. 清罐排出油污应立即处理，不得污染罐体外部和周围场地。10. 环境保护要求应符合下列标准：10.1 清罐过程中废水、废气、废渣排放按以下标准实施；10.2 废水排放按GB 3550要求第二级标准实施。10.3 废气排放按GB 3095要求三级标准实施；10.4 废渣排放按GBJ 4第四章“废渣”标准实施。
