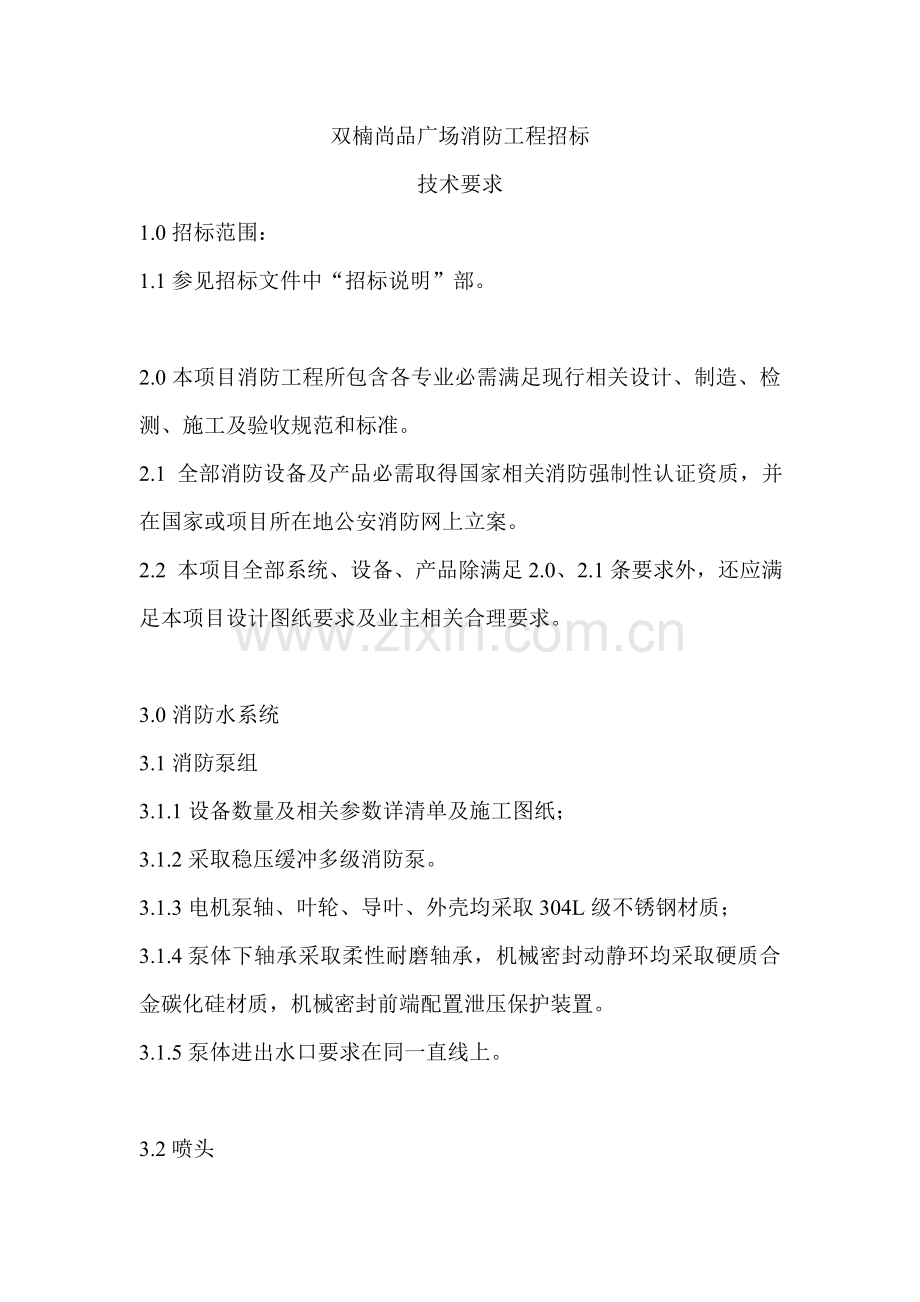

双楠尚品广场消防工程招标技术要求1.0招标范围：1.1参见招标文件中“招标说明”部。2.0本项目消防工程所包含各专业必需满足现行相关设计、制造、检测、施工及验收规范和标准。2.1 全部消防设备及产品必需取得国家相关消防强制性认证资质，并在国家或项目所在地公安消防网上立案。2.2 本项目全部系统、设备、产品除满足2.0、2.1条要求外，还应满足本项目设计图纸要求及业主相关合理要求。3.0消防水系统3.1消防泵组3.1.1设备数量及相关参数详清单及施工图纸；3.1.2采取稳压缓冲多级消防泵。3.1.3电机泵轴、叶轮、导叶、外壳均采取304L级不锈钢材质；3.1.4泵体下轴承采取柔性耐磨轴承，机械密封动静环均采取硬质合金碳化硅材质，机械密封前端配置泄压保护装置。3.1.5泵体进出水口要求在同一直线上。3.2喷头3.2.1喷头温度等级应满足设计图纸使用场所要求。3.2.2喷头设置形式、参数满足设计要求。3.2.3喷头密封扭紧力矩为1020N.m。3.2.4全部喷头反应时间指数RTI、额定压力必需满足国家规范要求。4.0消火栓及灭火器4.1 室内消火栓箱生产应满足GB1456193标准进行设计制造，箱体钢板厚度大于1.5mm；箱体材质、颜色应满足装修要求。4.3箱体几何尺寸可依据现场实际和业主方要求定制，但其内部配置必需满足设计要求。4.4消火栓和其安装应满足国家现行规范和标准图集要求。4.5箱体内所配置灭火器必需满足手提式灭火器通用技术条件及灭火器维修相关技术标准。5.0管 道：5.1喷淋、消火栓水系统管道均要求采取热镀锌管道，质量要求必需满足：5.1.1 镀锌层均匀，钢管试样在硫酸铜溶液中连续浸渍5次不得变红（镀铜色）；5.1.2表面质量：镀锌钢管表面应有完整镀锌层，不能有未镀上黑斑和气泡存在，许可有不大粗糙面和局部锌瘤存在。5.1.3镀锌层重量平均值应大于500g/平方米，其中任何试样不得小于480g/平方米。5.2 水系统管道连接5.2.1管径100mm以上（包含100mm）钢管采取沟槽式卡箍连接或法兰连接。管径在100mm以下采取丝扣连接，安装条件受限时，可考虑法兰或沟槽式卡箍连接；喷淋、消火栓水系统水管在消防泵房内采使用方法兰连接； 5.2.2室外消火栓系统dn 100及以上采取焊接，和消防栓体连接时采使用方法兰； 5.3 水系统管道防腐及标识5.3.1非埋地无缝钢管及焊接钢管面刷红丹银粉各两遍防腐，镀锌钢管露明部分面刷银粉或红丹两遍，其中，喷淋系统为银粉，消防栓系统为红丹，并作“类别、区域、流向”标识，标识间距为：地下室直线段，每10米一处；竖井内，每层一处；弯道段以方便识别为准。埋地钢管采取“三油两布”进行防腐处理。6.0沟槽式管接头6.1产品符合建设部 CJ/T156-行业标准要求。6.2沟槽式管接头密封圈采取三元乙丙橡胶（EPDM）材质。 6.3沟槽式管接头承压满足设计要求。6.4承压必需满足设计要求。7.0阀门、阀件（对蝶阀、球阀、闸阀、消声止回阀、安全泄压阀、浮球阀、多功效阀组等）7.1满足图纸上参数设计要求外，还需满足以下技术标准：7.2对蝶阀要求满足通用阀门 法兰和对夹连接蝶阀GB/T12238-1989相关要求。7.3闸阀应满足手动闸阀JB/T.27-1999及通用阀门 法兰连接铁制闸阀GB/T12232-相关要求。7.4消声止回阀、安全泄压阀应满足国家相关、行业相关标准、规范要求。7.5材质，DN50及以下球阀、闸阀、控制阀阀体及阀芯采取全铜材质，其它口径阀门阀体为铸钢，阀芯为铜芯。7.6全部阀门阀体上必需有铸造商标及铭牌。8.0消防系统组件（消防水泵结合器、湿式报警阀、水力警铃、水流指示器、末端试水排水装置）8.1消防水泵结合器、湿式报警阀、水力警铃、水流指示器、末端试水排水等组件，产品和安装须符合国家现行规范和标准图集要求。8.2全部消防系统组件等级、参数必需满足设计要求。8.3 末端试水排水组件中阀门采取全铜球阀。9.0消防水箱9.1消防水箱采取不锈钢装配水箱。其技术要求需符合国家建筑标准图集02S101之要求。9.2 消防水箱内必需设置电子式液位探测装置，并和补水电磁阀联锁，同时可向消防控制中心发送高供水位信号，以防水缺水或漫水。10.0泡沫比列混合装置10.1满足图纸上参数设计要求外，还需满足以下技术标准：10.2产品应符合“低倍数泡沫灭火系统”最新标准要求； 10.3安装施工必需符合国家现行规范和标准图集要求。10.4泡沫百分比混合装置药剂有效容积应符合设计要求。11.0厨房细水雾灭火设备11.1产品应符合厨房设备灭火装置行业标准GA49811.2安装施工应符合下列规范：11.2.1厨房设备细水雾灭火系统设计、施工及验收标准DB51/T592-12.0大空间智能喷水灭火装置技术要求12.1自动扫描射水器(水炮)技术要求：12.2其设计喷水强度为6L/min.m2, 作用面积为350m2, ；系统设计最小用水量为46L/s。射水器部署确保被保护场所中任何一点有二股射水器水射流同时抵达。12.3厂家应配套红外线、紫外线复合探测组件（内置）、消防专用电磁阀、专用接线盒、区域控制箱等。12.4自动扫描射水器(水炮)喷水须是双充实水柱，自动模拟人工灭火上下左右往复摆动喷水灭火能有效地预防火灾蔓延。12.5应采取有色金属做主材，表面做防腐处理，应采取摩擦阻力很小陶瓷和石墨密封技术，产品长时间转动，也不会出现密封不良和抱死现象。12.6自动扫描洒水器技术要求：12.6.1厂家应配套红外线、紫外线复合探测组件、消防专用电磁阀、专用接线盒、区域控制箱等。12.6.2自动扫描洒水器灭火装置以其独有结构将水均匀喷洒在火灾区域，水滴颗粒大，穿透火灾上升热气流能力强。12.6.3实时动作：经过红外、紫外复合探测组件实时搜集火焰信息，能够实时监视保护区域内情况，从装置开启到确定火情时间小于20秒,能有效探测到初起火情。12.6.5每台自动扫描洒水器装置需配置电磁阀（DN50）一台。电磁阀体及内件应采取不锈钢；电磁阀在不通电条件下应处于关闭状态；电磁阀公称压力不应小于1.6MPa。电磁阀宜靠近大空间只能喷水灭火装置设置。12.6.6现场控制箱：现场控制箱是一组控制开关，能对分区内装置用220V、电磁阀用220V、等供电电源进行现场控制。12.6.7电动末端试水装置：12.6.7.1电动末端模拟试水装置组成:由模拟喷头、外置传感器、电磁阀、接线盒及连接电缆组成。末端试水装置出水应采取间接排水方法排入排水管道，安装于系统末端，用于检测灭火装置流量和压力，检验系统动作情况。12.6.8其它要求：12.6.8.1大空间智能灭火系统关键设备要求均为中国外生产技术优异、性能优良、处于领先地位著名品牌。12.6.8.2上述设备供货商要确保该设备系统设计符合设计图纸及消防规范要求。12.6.8.3应确保健全售后维修保养等服务。在成全部有专业技术服务人员，以确保维修服务立即到位，设备出现问题时，接到报修通知后维修人员在3小时内抵达现场进行处理。12.6.8.4应具体叙述产品运行原理、系统图及产品技术论证。12.6.8.5生产厂家灭火系统必需符合省级消防公布地方标准和设计规范。13.0超细干粉灭火器系统13.1悬挂式超细干粉自动灭火装置，系统采取全淹没灭火形式。危险等级为中危险级。13.2超细干粉自动灭火装置采取无源型脉冲超细干粉自动灭火装置。13.3产品需满足图纸上参数设计要求和2.0条相关技术标准。14.0 FM200(七氟丙烷)无管网气体灭火系统14.3满足本项目被保护对象防火要求。14.4产品需满足图纸上参数设计要求和第二大条相关技术标准。15.0 火灾自动报警系统及控制中心15.1 系统组成15.1.1系统组成部份：消防报警控制盘、消防联动控制盘、消防广播及背景音乐盘、消防报警及控制图形中心显示组件、消防电话、应急电源等。15.2消防自动报警系统15.2火灾报警控制器15.2.1应是分布智能型、网络通信型报警控制器，内置微处理机CPU32位。内置储存系统，系统之软件、数据、编程输入方法，可经过面板上键盘装置进行，当软件输入后，如主电源及备用电池均断电时，全部资料全部不应丢失。另外，当软件功效需局部修改时，可许可利用面板上键盘或编程电脑就地进行修改，而不应影响整个系统其它部分正常工作报警，消防主机为双CPU设置，正常状态一个CPU工作，一个作为备用，当工作CPU发生故障时，备用CPU自动投入工作状态，控制器应为简体汉字显示，应含有自检功效，主机为模块化设计，可依据需要配接个功效部件，最少提供一个RS232或RS485通讯接口。15.2.2当火灾发生时，探测器发出报警信号送到火灾报警控制机上进行确定，经确定后作出相关联锁控制。供选定输出功效能以选定输入所控制，在需要地方以延迟时间来驱动，此功效须以软件来控制。15.2.3消防报警控制器面板上应设置：15.2.3.1 LCD显示器，用于显示报警区域、报警探测器具体位置及编号、探测器之工作情况：正常、故障及报警、故障类型、联动设备开关情况等信息15.2.3.2手触式按钮及键盘：报警确定系统复位、系统测试、灯号测试、蜂鸣器复位、输入系统参数及联动程序、闭锁及恢复部分设备、系统资料查询、发光二极管显示、系统电源、报警信号、系统故障等功效；15.3内置汉字打印机：能即时打印出控制屏所发生事件。 具体打印出事件发生地点、情况、时间及日期。 打印出资料自动卷上打印机顶部保留, 必需用锁匙打开打印门盖才能取出。15.4消防计算机监控系统15.4.1消防计算机监控系统能经过标准通讯接口和火灾报警控制器实现通讯，能实现火灾报警控制器全部监视和控制功效。本系统由一台(套)专用工作平台、UPS及对应软件包组成。15.4.2基础功效15.4.2.1依据消防值班人员指令及火灾信号，显示出火灾部位平面部署图，并在平面部署图上指示出动作探测器、防火排烟设备及灭火设备种类、地址编码，给出多种火灾事故对应处理提醒，存放并打印火灾事故及系统设备故障信息。15.4.2.2全鼠标操作方法，人机界面良好。15.4.2.3自动对系统设备进行自检，故障时显示对应文字信息或画面。15.4.2.4可利用系统所提供辅助绘图软件，方便工程师依据系统需要修改和增加画面；设有最少三级优先等级及口令系统，任何修改只能由拥有口令授权工程师进行。15.4.2.5应含有独立操作系统，可进行系统（或区域）组态、参数设置修改，以确保系统安全。15.4.3监控功效经过接口模板,和火灾报警控制器相连，能实现火灾报警控制器全部监视控制功效。15.4.4人机界面功效15.4.4.1正常情况时，运行值班人员能依据系统提供菜单及汉字提醒,调出消防值班人员所关心画面。这些画面是指消防监控系统结构，部署等方面图形；文字描述和表格，和部分常规、作为消防监控系统辅助资料画面。消防控制中心所含有图形、文字应包含以下内容:消防监控系统结构图、探测器及消防联动设备平面部署图、探测器地址、消防联动控制设备地址、可统计5,000条历史事件统计，包含火警、故障、关闭及人员操作指令等，该记忆不得因系统掉电而丧失。15.4.4.2除以上所提出画面，消防监控系统授权工程师, 应能依据需要，使用本系统所提供辅助绘图软件，增加或修改任一幅图形、文字及表格,该项工作应是很方便操作。15.4.4.3全部画面上均应有实时时钟显示。15.4.5打印功效：在正常情况下, 可自动打印全部即时信息，并可由操作人员打印计算机监控系统中所存放任意图形、表格和文字历史资料；15.4.6 人机对话功效：除采取液晶彩色LCD和打印机进行人机联络，还应设有键盘和鼠标。值班人员全部指令应可经过所提供鼠标完成，方便于操作。15.4.7资料管理功效：15.4.7.1消防计算机监控系统应储存有消防监控系统及必需建筑资料，事故及故障发生情况下，具体时间、部位、采取处理方法、消防联动控制设备动作情况等多方面统计资料，即事件统计功效。15.4.7.2全部资料均能方便地存放到硬盘存放器中，并能将必需文件备份到移动存放介质上；当靠近系统统计容量上限时，应自动提醒操作人员备份；存放到硬盘和软盘上数据，均应能任意调出, 进行显示和打印, 供事故分析用。15.4.8消防计算机监控系统硬件15.4.8.1 计算机硬件配置：CPU，i3或以上、RAM:2G 、DVD刻录机 、500GB以上硬盘、独立图形加速卡:支持144090032M色显示、显示器：19液晶彩色LCD、光电有线键鼠15.4.8.2不间断电源(UPS)：消防计算机监控系统配置UPS电源，容量应满足设计图纸和相关设备负荷和电压等级要求；设备内部直流稳压电源应有过压过流保护及电源故障报警信号。应提供保护装置以预防因为UPS输出干扰使得连接到UPS输出回路上设备被损坏。电源接线应满足隔离要求。15.4.9消防联动柜15.4.9.1联动柜为琴台式，有以下自动控制及接收讯号功效，并应留有25扩充余量：消防泵控制及返回信号、喷淋泵控制及返回信号、消防水池水箱水位信号、排烟风机控制及返回信号、正压送风机控制及返回信号、排烟阀控制及返回信号、正压送风阀控制及返回信号、防火阀返回信号、防火卷帘门控制及返回信号、电梯回归控制及返回信号、空调新风机控制、消防增压泵运行返回信号、湿式报警阀压力开关动作返回信号、水流指示器前闸阀关闭信号、可燃气体总供阀关闭及返回信号、气体灭火装置动作和返回信号、设计图纸及国家相关规范要求其它联动功效15.4.9.2除排烟阀及防火阀外，上述全部返回信号在联动柜上有LED显示，消防泵、喷淋泵、排烟风机、正压送风机、天然气总供阀、气体灭火装置要求联动柜上有手动控制按钮。15.5智能探测器15.5.1探测器应内置微处理器，经过内置微处理器实现对温度及烟雾浓度数据智能火灾分析和判定，经过回路信号实时传输反应现场温度及烟雾浓度数字信号；自动环境赔偿，含有报脏功效，防潮抗震功效；多级报警阀值，并能从主机上选择探测器灵敏度，以适应不一样环境；控制器能显示及打印智能控制器之详尽资料，对每个智能探测器可自动进行报警模拟测试，以检测探测器及通讯线状态；感烟探测器应为光电型。15.5.2地址使用：在一回路地址内可任意设定，不应有任何限制。15.6一般探测器15.6.1灵敏度检测达成一级标准，带高亮度红色发光二级管，经过智能模块可连入主机报警系统，二总线制，和智能探测器能混合连接在智能回路上。15.6.2感烟探测器应为光电型。感温探测器为定温型。15.7手动报警器15.7.1含有独立地址码；15.7.2可直接用手压破玻璃，而不会划伤手指；15.7.3当玻璃被压碎後，发光二极管会亮起；15.7.4带有测试锁匙；15.7.5表面红色，阻燃材料。15.7.6地址使用：在一回路地址内可任意设定，不应有任何限制。15.7.7承包方应提供10%手动报警按钮备用玻璃。15.8输入/输出模块：15.8.1含有独立地址码；15.8.2含有控制和监测功效；15.8.3内置CPU，能对模块工作情况作周期性自检。15.8.4地址使用：在一回路地址内可任意设定，不应有任何限制15.9充电及后备电池：15.9.1供消防系统内全部设备使用24VDC电源，平时将220VAC转换成24VDC，并对电池组浮充电，当220VAC故障时，由电池组向系统供电。15.9.2电池组容量可维持系统二十四小时之正常操作及1小时报警状态使用。15.9.3充电机面板上有电流表、电压表、快速充电开关、交流直流电源指示灯、故障指示灯等。15.9.4充电机内须有进出线保护熔断器。15.10警铃15.10.1全部警铃为直径150mm红色，工作电压为24VDC。15.11消防电话：15.11.1总机：15.11.1.2有用作选定各内部固定电话机及各层电话插孔地址按钮。15.11.1.3外接电源为220VAC 50HZ单相供电15.11.1.4有独立后备电源或和消防系统共用24VDC后备电源。15.11.2固定式消防电话分机消防分机听筒一经提起，主机即有声光讯号显示，在主机按下此内部电话之选择按钮，主分机即可通话；当主机需和分机联络时，按下主机上分机选择按钮，分机有声讯号通知接听，消防电话为挂墙式。15.11.3消防电话插孔：当手提式电话插入插孔，主机上即有声光讯号，在主机上按对应选择按钮，即可通话。每层全部电话插孔共用一个地址，电话插孔面板美观，并有“消防电话”字样。15.12声光报警器：颜色应为红色，频闪寿命大于100000次，频闪灯亮度大于75cd,音量输出大于90dB.15.13消火栓按钮：15.13.1含有独立地址码；15.13.2有直接开启消火栓泵功效15.13.3有消防泵开启回复指示灯15.13.4有防水罩，有防水能力15.13.5带有测试锁匙15.13.6表面红色，阻燃材料15.13.7地址使用：在一回路地址内可任意设定，不应有任何限制15.14消防系统联动及控制要求15.14.1当收到探测器、手动报警按钮及水流指示器报警讯号并经消防中心确定后，开启本层、上一层及下一层警铃和消防广播；其它各层由消防控制室值班人员依据现场火情发展播出广播。15.14.2当火灾报警时，消防控制室手动或自动关断空调及新风机组、非消防排风机、送风机等。火灾确定后，消防控制室依据火情切断相关区域其它非消防电源。15.14.3系统应对每个消火栓箱进行监视，任何一个消火栓按钮开启后，在消防中心可显示激活消火栓位置，此时在自动方法下，由系统程序自动开启消防泵；在手动方法下，由消防中心人员直接手动开启消防泵，在消防泵开启同时由控制模块点亮该防火分区内全部消火栓按钮指示灯。消防稳压泵及消火栓泵工作、故障状态需反馈到消防控制室。15.14.4系统设备为自动喷水灭火系统，应按独立地址对每个水流指示器、安全信号阀、检修阀和报警阀组进行监视，任何一个水流指示器和报警阀组动作后，在消防中心可显示该激活指示器和报警阀组位置，此时在自动方法下，由系统程序自动开启喷淋泵，并返回设备动作回读信号。在手动方法下，由消防中心人员手动开启喷淋泵。喷洒稳压泵及喷洒泵工作、故障状态需反馈到消防控制室。15.14.5火灾发生时，强制消防、客货运电梯全部降至首层，消防电梯待用，一般电梯开门并切断电源停止运行，自动扶梯停止运行，并将归首信号返回消防中心。全部电梯由设在消防中心电梯监控盘监视运行状态。15.14.6当接到火灾报警信号后，消防控制室可手动或自动打开相关防烟分区及相关楼层排烟防火阀及排烟口（平时常闭），开启对应排烟风机，接收其反馈信号并进行显示。当排烟防火阀周围温度超出280时，排烟防火阀熔丝熔断，自动关闭阀门，同时联动自动关闭对应排烟风机，消防中心监视防火阀状态。15.14.7排风兼排烟风机在正常情况下低速或高速运行，作为通风使用；火灾时，高速运行，作为排烟风机使用。通风状态时就地手动启停或由DDC系统自动控制。火灾报警后，由消防控制室直接控制，手动或自动开启风机高速运行在排烟状态，接收其反馈信号并进行显示。15.14.8送风兼消防补风机在正常情况下就地或由DDC系统自动控制，作为送风使用；火灾时，由消防控制室直接控制，手动或自动开启风机在消防补风状态，接收其反馈信号并进行显示。15.14.9火灾报警后，由消防控制室自动或手动控制加压送风机开启，风机开启时依据其功效及位置联锁开启火灾层及上下相邻层加压送风口，同时接收其反馈信号并进行显示。15.14.10火灾报警后，关闭相关部位防火卷帘（半降和全降），并接收其反馈信号。15.14.11消防水池高低水位等信号在联动柜上有显示。15.14.12厨房内燃气泄漏探测器报警后，设在消防控制室火灾报警控制器可手动或自动关断燃气管道上关断阀，联动控制启停厨房强制通风排气扇或排风机，关断阀、强制通风排气扇或排风机动作信号反馈到消防控制室火灾报警控制器上。15.14.13设计图纸要求其它联动功效。 15.15系统接口要求15.15.1对弱电系统集成必需无偿提供标准OPC Server（服务端）通信程序,弱电系统集成商能够采取标准OPC Client（用户端）程序和其通信。15.15.2消防报警系统承包方必需无偿提供给弱电系统集成商全部相关及系统集成所需要系统信息。15.16火灾自动报警系统附件15.16.1金属软管同电气工程对应部分。15.16.2电缆桥架、金属线槽满足电气规范对应部分要求。消防系统使用电缆桥架或线槽应根据国家和行业相关标准进行防火处理，应达成相关消防规范要求防火桥架标准。15.16.3钢质接线盒(86型)满足电气规范对应部分要求。15.16.4电线全部线缆均采取阻燃线缆，其它要求同电气工程对应部分。15.16.5电气导管满足相关消防规范及电气规范对应部分要求。16.0钢制防火卷帘门制作安装技术要求16.1产品要求 16.1.1兼备疏散通道功效卷帘门应含有两步关闭性能及二次升降功效（卷帘门关闭后，按钮盒任意键可实现二次升降） 16.1.2产品含有手动、电动、自动功效。 16.1.3钢制特级汽雾式防火卷帘门喷淋系统和消防控制系统联动。 16.2产品制作要求 16.2.1帘片：采取冷轧钢板（必需经过酸洗、磷化处理），表面喷塑，板厚为1.0mm。 16.2.2卷轴：采取无缝钢管，除锈后刷防锈底漆。每种规格卷帘门所采取卷轴钢管直径及壁厚在投标文件中注明并作为验收依据。 导轨：采取冷轧钢板（必需经过酸洗、磷化处理），表面喷塑，板厚为1.5mm。 16.2.3支座：钢板厚度8mm。 16.2.4箱体：采取冷轧钢板（必需经过酸洗、磷化处理），表面喷塑，板厚为0.8mm。 16.2.5附件类： 16.2.5.1电机：所选择产品必需含有合格检测汇报。每种规格卷帘门所采取电机型号在投标文件中注明并作为验收依据。 16.2.5.2控制箱（每樘卷帘门一个控制箱、两个按钮盒）：所采取产品必需含有消防检测机构出具有效抽样型式检验汇报。控制箱必需有消防弱电接口。 16.3喷淋系统： 16.3.1电磁阀：所选择产品必需含有合格检测汇报。 16.3.2过滤网：每樘门电磁阀前必需安装过滤网和手动阀。 16.3.3水管：采取热镀锌管。 16.3.4水雾：可采取铜质双喷头或热镀锌管上直接开孔方法。采取双喷头，喷头间距小于600mm。水雾喷口在热镀锌管上直接开孔，水雾喷口间距小于600mm. 16.4实施标准 ：符合2.0条对应要求17.0通风及防排烟系统17.1招标范围：参见招标说明17.2 实施标准：符合2.0条对应要求17.3风机17.3.1电机采取优质电机，尽可能地采取1450r/h低速电机，以降低运行时噪声。轴流式风机应采取电机直接驱动方法，电机应直接暴露于气流中，离心式柜式风机可采取皮带传动或直接传动方法，电机外置。风机配用电机应为风冷、鼠笼式、全封闭湿热型标准产品，采取全压开启，绝缘等级为F级。排烟风机电机应满足整机在排除280烟气0.5h过程中正常运行。轴承更换周期大于30000小时。电机选择满足招标设备开启要求，全压开启电流应小于满载电流7倍。17.3.2消防排烟风机在介质温度不高于85条件下应能长久正常运行。17.3.3消防排烟风机应确保：当输送介质温度在280时能连续工作30min，并在介质温度冷却至环境温度时仍能连续正常运转。17.3.4在额定转速下，在工作区域内，通风机实测压力曲线和说明书中给定曲线应满足下列要求：17.3.4.1轴流式消防排烟通风机在要求流量下，所对应压力值偏差为5%。17.3.4.2离心式 排烟通风机在要求流量下，所对应压力值差为5%。17.3.5消防排烟通风机在说明中给定工况点下比A声级噪声限值应符合JB/T8690要求。17.3.6消防排烟通风机叶轮应进行静、动平衡校正。平衡品质等级不低于G5.6级。叶轮平衡配重块材质应和叶轮材质相同，并使用焊接和铆接方法和叶轮连接。17.3.7消防排烟风机叶轮应按JB/T 6445要求进行超速试验，超速转速为最高工作转速110%，超速时间不少于2min。17.3.8消防排烟通风机运行震动限值应符合JB/T8689相关要求。17.3.9轴流式消防排烟风机电动机动力引出线，应由耐温隔热套管包容或采取耐高温电缆。17.3.10离心式消防排烟通风机在采取A式传动时，应设置机壳和电动机间隔热结构。17.3.11装配要求：17.3.11.1轴流式消防排烟通风机壳和叶轮径向间隙值应均匀，径向单侧间隙值：当机号No.10时，间隙值3.5mm；机号No.10，间隙4.5mm。17.3.11.2离心式消防排烟通风机进风口和叶轮轮盖进口径向单侧间隙应均匀，径向单侧间隙值应在叶轮直径0.15%0.4%范围内，进风口和叶轮盖轴向重合长度应为叶轮直径0.8%1.2%。17.3.11.3消防排烟通风机旋转部件及全部可能产生松动部位均必需牢靠可靠，并含有防松方法。17.3.11.4传动组、带轮、联轴器等旋转传动件应装防护罩。17.3.12消防排烟通风机内外表面涂漆技术符合JB/T 6886要求。通风机所选择油漆在通风机输送280介质后，油漆基础不变色。17.3.13叶片17.3.13.1风机叶轮结构应采取高效率、高强度结构型式。叶轮直径630mm以上（含630mm）轴流风机应采取高强度铝合金叶片。投标人应描述其投标设备叶片结构形式。17.3.14减振招标设备在组装过程中，静平衡先于动平衡，其机壳振动速度小于1.8mm/s，供给方应提供和风机配套减振器和紧固螺栓。17.3.15风机机壳机壳制造精度应符合相关规范要求，机壳内电机支座应有足够强度和刚度，能承受运转产生动负荷，其高度应保持电机轴心和机壳中心一致。轴流风机机壳应进行热镀锌处理，热镀锌层平均厚度应不低于70m。17.4图纸及技术文件17.4.1投标时需提供技术文件（全部技术参数表必需以Excel文件格式提供）或图纸（书面和电子文件（闪存盘）应包含但不限于以下内容。17.4.1.1设计方案及产品特点。17.4.1.2设计及制造标准，验收和性能试验标准。17.4.1.3风机全性能曲线图、技术数据表，依据设计要求提供并联风机性能曲线，八个倍频段噪声（噪声频谱），进出口声功率数据。17.4.1.4设备结构示意图，设备接线图，依据本需求书技术要求提供低压配电接口。17.4.1.5土建基础指导图；设备安装要求（土建基础、预埋件图、连接固定指导图），安装细节及图纸。17.4.1.6相关试验及测试汇报：空气动力试验（正转、反转），动平衡试验，噪音试验（正转、反转），振动试验等。17.4.1.7电机性能参数，相关检测汇报及生产厂家名称、产地地址。17.4.1.8设备配套减振装置性能说明及安装指导图。17.4.1.9设备各关键部件材质、规格、型号、产地制造厂名称。17.4.1.10风机测试、运行、保养手册。17.5风管 17.5.1风管材质：满足设计要求，并遵从业关键求。17.5.2风管加工17.5.2.1无机玻璃钢风管采取厂家定制、现场吊装，不许可现场制作。其它材质风管视情况报业主同意是否现场加工或工厂加工。17.5.3全部连接风管用螺栓、螺帽、垫片等均需使用热浸锌产品。 17.5.4无机玻璃钢风管不得长时间浸泡于水中，若无机玻璃钢风管出现“反卤”、鼓泡变形现象；其它材质风管若出现鼓泡、锈蚀等现象，不管是否安装就位，均需无条件立即进行更换。17.617.7风阀17.7.1 基础要求17.7.1.1阀体采取武钢、宝钢或攀钢生产冷轧钢板，厚度2mm，阀片厚度1.2mm，经除锈、除油、磷化、二度底漆、二度氨基漆防腐处理。漆膜涂层均匀，附着牢靠，无气泡、夹渣、龟裂、剥落、皱皮等缺点。17.7.1.2阀门实施机构均含有手动功效。17.7.1.3多种阀门含有不锈钢铭牌，标注规格、型号等必需信息，铭牌和阀体连接紧密。铭牌中标注除有厂家标准编号外还应表现图纸中阀门编号、空气流向等标识。17.7.1.4 包装符合规范要求。17.7.2调整阀17.7.2.1传动方法采取蜗轮蜗杆，启闭灵活，调整可靠，无卡死或松动。全闭时叶片贴合紧密，叶片和管壁缝隙2mm。17.7.2.2调整阀上应有叶片全开全闭标志，且调整角度和标识角度一致。17.7.2.3当以风速6m/s经过调整阀时，全压损失不超出20Pa。17.7.2.4调整阀在关闭状态下，其前后两侧静压差为25020Pa时，漏风量应小于18m3/m2min。17.7.3电动调整风阀17.7.3.1满足手动调整阀全部技术要求。17.7.3.2电动驱动装置应确保风阀在最大工作压差下操作正常。17.7.4防火阀、排烟阀：17.7.4.1满足手动调整阀全部技术要求。17.7.4.2实施机构电磁铁经国家消防部门认可，微动开关触点镀银，电源线为耐高温不燃电线。17.7.4.3电磁阀应确保风阀在最大工作压差下操作正常。17.7.4.4经过5项检测试验，取得国家消防部门认证。17.7.4.5 复位机构采取引下线或其它方便复位方法，经久耐用，方便可靠。17.7.4.6各类防火阀功效要求序号名称设备编号功效要求备注170防烟防火阀ZF平时常开， 70自动熔断关闭，给出开启、关闭状态反馈信号，手动复位2280排烟防火阀ZP平时常开， 280自动熔断关闭，给出开启、关闭状态反馈信号，手动复位3电动70防烟防火阀DF平时常开，保持常态时不带电，DC24V电信号关闭，70自动熔断关闭，给出开启、关闭状态反馈信号。手动复位及远距离（5m）手动复位4电动280排烟防火阀DP平时常开，保持常态时不带电，DC24V电信号关闭和复位，280自动熔断关闭，给出开启、关闭状态反馈信号。5电动280排烟防火阀（常闭）DP（常闭）平时常闭，保持常态时不带电，DC24V电信号关闭和复位，280自动熔断关闭，给出开启、关闭状态反馈信号。17.7.5止回阀17.7.4.1能在250下连续有效运行1h；在1000 Pa条件下，风阀叶片启闭自如且不影响它泄漏率。17.7.4.2止回阀最少由框架、叶片、叶片轴、手动实施机构等部件组成。17.8 风管软接17.8.1依据图纸设计规格选择钢丝骨架铝箔软接。17.9风口17.9.1基础要求17.9.1.1风口装饰面上接口拼缝缝隙不超出0.05mm，四角采取加强方法。17.9.1.2风口活动零件，要求动作自如，阻尼均匀，无卡死和松动；17.9.1.3导流片为可调或可拆卸产品，要求调整拆卸方便和可靠，定位后无松动现象；17.9.1.4风口表面喷塑处理。颜色暂定为珍珠白。若二装另有要求，再另行通知。17.9.1.5风口装饰面应无显著划伤和压痕，颜色应一致无花斑现象；17.9.1.6焊点应光滑、牢靠、不得有焊黄、虚焊、汽泡；17.9.1.7风口应确定标准试验工况下额定风量和射程值。标准试验工况条件：在标准状态空气下，射流末端速度为0.5m/s，空气全压为10Pa；17.9.1.8风口在颈部速度6m/s时，全压损失应不超出100Pa；17.9.1.9采取大厂优质铝型材，型材样式除殊要求外，均为通用型材。铝型材厚度1.2mm，宽度25mm。风口带阀部分均采取铝型材，不得采取白铁皮。17.9.1.10合格证上标识内容齐全且贴于要求位置；17.9.2防火风口17.9.2.1防火风口由铝合金风口和防火阀组成17.9.2.2铝合金风口为单层瓦状固定百叶风口。17.9.2.3标准上风口大边1000mm时，铝合金厚度为0.8mm。风口大边1000mm时，铝合金厚度为1.0mm。生产时不低于此标准，有更高标准按高标准实施。17.9.2.5关键部件及性能要求同“防火阀技术要求”。17.10消声器17.10.1符合环境保护产品技术要求通风消声器（HJ2523-）等相关规范和标准要求。 17.10.2消声器面板采取武钢、宝钢或攀钢生产冷轧钢板，厚度1.5mm，经除锈、除油、磷化、二度底漆、二度氨基漆防腐处理。漆膜涂层均匀，附着牢靠，无气泡、夹渣、龟裂、剥落、皱皮等缺点。焊接牢靠、均匀、平整、饱满，不得有裂纹、夹渣、虚焊等缺点。外壳不漏风并标注气流方向。17.10.3消声器采取吸声材料为超细玻璃棉，有具体吸声系数和频谱特征，资料数据齐全，工艺性能好，质量稳定。材料许可含湿量小于5，含杂质量小于3。吸声材料敷设应填充均匀、平整，无显著下沉和出现空洞。17.10.4作为护面板使用穿孔板厚度0.8mm，孔径为8mm，穿孔率大于30，穿孔率误差2%，穿孔板无毛刺，孔距基础均匀。穿孔板须做好防腐处理。17.10.5吸声材料护面层采取超细玻纤布，应顺气流方向拼接，基础平整无破损，最小拼接宽度大于100。消声弯头平面边长大于800时，应加设吸声导流片。17.10.6吸声片厚度和片数能满足消声性能和空气动力性能要求。17.10.7消声静压箱护面板和吸声材料按消声器要求制作，吸声材料厚度大于100。17.10.8铭牌、合格证及其它多种标识符合要求，并显著标注气流方向；铭牌材质为不锈钢片，厚度大于0.8mm。17.10.9两端法兰用塑料膜包扎牢靠，筒体用草绳包扎。17.11管道式换气扇17.11.1电机内有可恢复性热保护器 17.11.2面板采取高强度工程塑料17.11.3电机外壳箱体采取优质镀锌钢板17.11.4超耐磨轴承、噪音低 、运转平稳18.0 施工技术要求 18.1 必需满足本技术要求中2.0条相关要求。18.2专业人员、特种作业人员，必需取得主管部门颁发上岗证；18.3.必需严格遵守本项目现场管理条例及安全文明施工管理要求；19.0 其它未尽事宜及要求，以另行通知为准。
