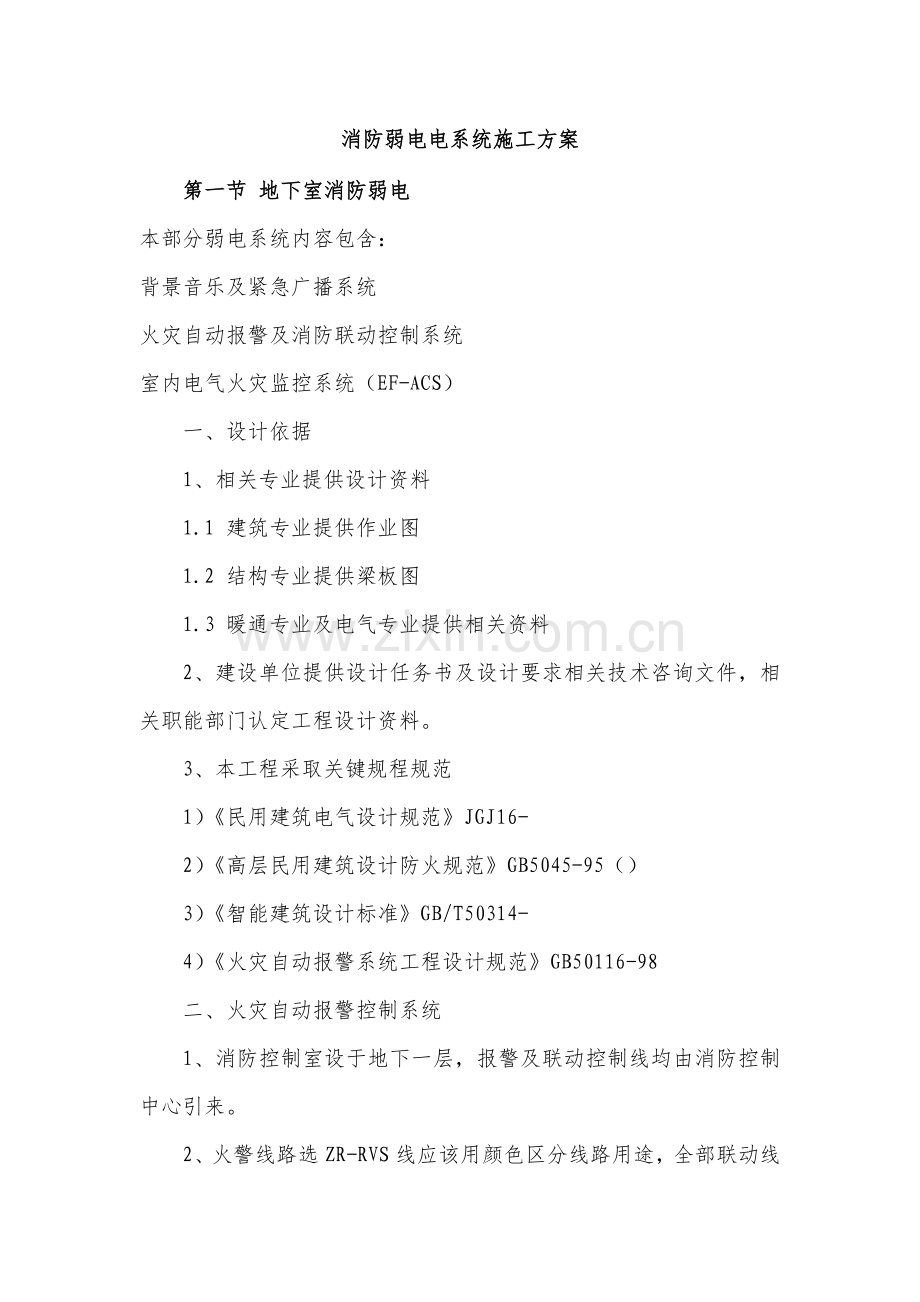

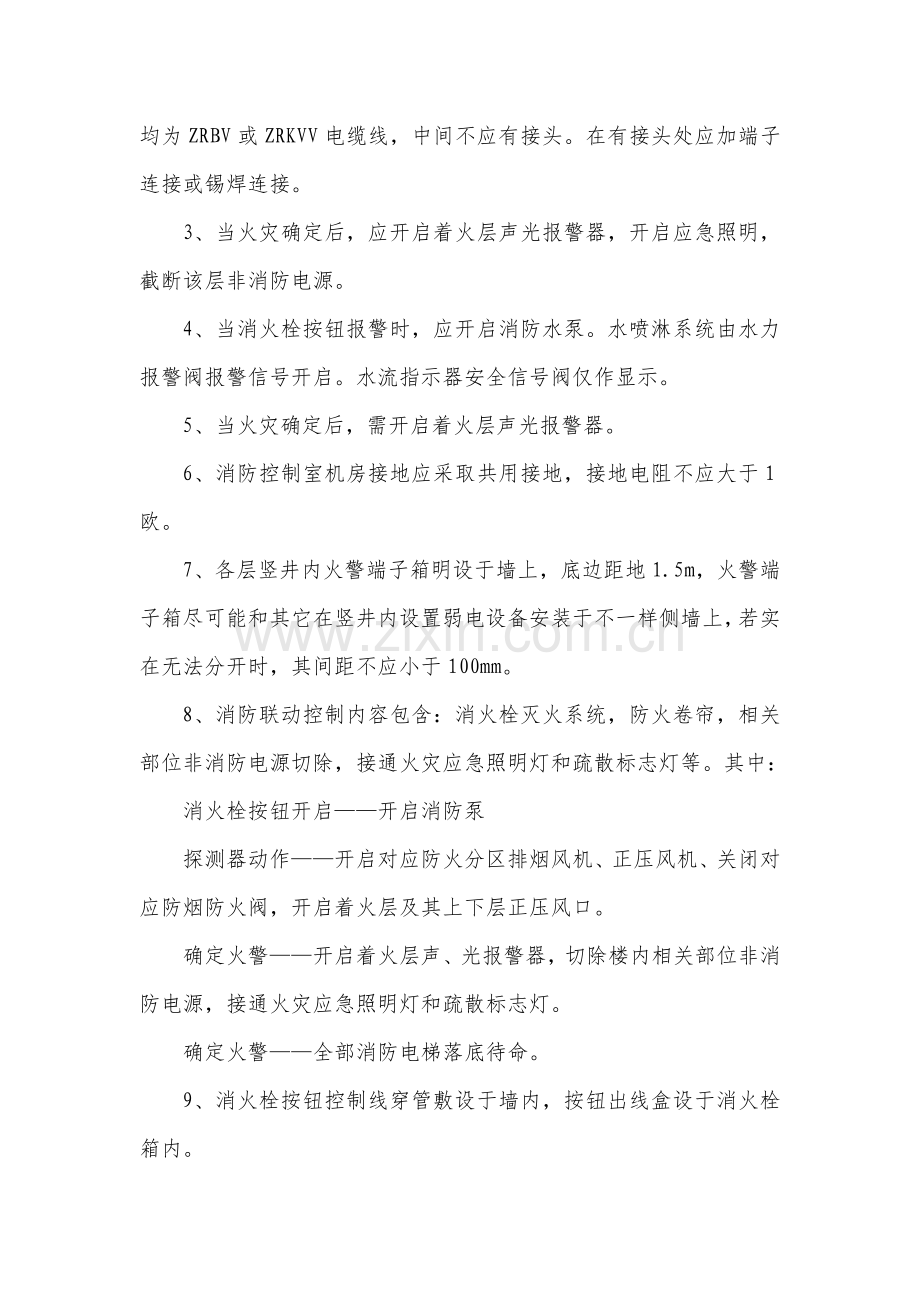

消防弱电电系统施工方案第一节 地下室消防弱电本部分弱电系统内容包含：背景音乐及紧急广播系统火灾自动报警及消防联动控制系统室内电气火灾监控系统（EF-ACS）一、 设计依据1、 相关专业提供设计资料1.1 建筑专业提供作业图1.2 结构专业提供梁板图1.3 暖通专业及电气专业提供相关资料2、 建设单位提供设计任务书及设计要求相关技术咨询文件，相关职能部门认定工程设计资料。3、 本工程采取关键规程规范1） 民用建筑电气设计规范JGJ16-2） 高层民用建筑设计防火规范GB5045-95（）3） 智能建筑设计标准GB/T50314-4） 火灾自动报警系统工程设计规范GB50116-98二、 火灾自动报警控制系统1、 消防控制室设于地下一层，报警及联动控制线均由消防控制中心引来。2、 火警线路选ZR-RVS线应该用颜色区分线路用途，全部联动线均为ZRBV或ZRKVV电缆线，中间不应有接头。在有接头处应加端子连接或锡焊连接。3、 当火灾确定后，应开启着火层声光报警器，开启应急照明，截断该层非消防电源。4、 当消火栓按钮报警时，应开启消防水泵。水喷淋系统由水力报警阀报警信号开启。水流指示器安全信号阀仅作显示。5、 当火灾确定后，需开启着火层声光报警器。6、 消防控制室机房接地应采取共用接地，接地电阻不应大于1欧。7、 各层竖井内火警端子箱明设于墙上，底边距地1.5m，火警端子箱尽可能和其它在竖井内设置弱电设备安装于不一样侧墙上，若实在无法分开时，其间距不应小于100mm。8、 消防联动控制内容包含：消火栓灭火系统，防火卷帘，相关部位非消防电源切除，接通火灾应急照明灯和疏散标志灯等。其中：消火栓按钮开启开启消防泵探测器动作开启对应防火分区排烟风机、正压风机、关闭对应防烟防火阀，开启着火层及其上下层正压风口。确定火警开启着火层声、光报警器，切除楼内相关部位非消防电源，接通火灾应急照明灯和疏散标志灯。确定火警全部消防电梯落底待命。9、 消火栓按钮控制线穿管敷设于墙内，按钮出线盒设于消火栓箱内。三、 其它1、 施工时请参考国家相关施工验收规范2、 本工程管线穿剪力墙，筒体处请注意套管之预留或留洞。3、 设备安装高度除上述条文中已说明外，其它均详图例部分。4、 凡有二装之处，探测器应结合二装设计图按规范作局部调整。5、 火警消防系统施工应严格遵照GB5004595施工验收规范。6、 全部弱电设备外壳均接地。第二节 裙房弱电设计背景音乐及紧急广播系统火灾自动报警及消防联动控制系统室内电气火灾监控系统（EF-ACS）1、 相关专业提供设计资料1.1 建筑专业提供作业图1.2 结构专业提供梁板图1.3 暖通专业及电气专业提供相关资料2、 建设单位提供设计任务书及设计要求相关技术咨询文件，相关职能部门认定工程设计资料。3、 本工程采取关键规程规范1） 民用建筑电气设计规范JGJ16-2） 高层民用建筑设计防火规范GB5045-95（）3） 火灾自动报警系统工程设计规范GB50116-98二、 弱电系统设施、设备及电缆走向依据管理及功效需要，弱电系统设置机房：1、 消防控制中心：此次设计消防报警及联动控制系统设备；公共广播系统控制设备，均放置于此机房内。2、 此次设计中由消防控制中心引出之电缆均分别穿地下消防、广播水平金属封闭线槽引至弱电间内竖向封闭线槽，再引至各个楼层配线间。3、 全部水平及竖向线槽规格均标注于平面图及机房平面部署图中。4、 全部水平及竖向线槽通长敷设40*4热镀锌扁钢，首层和接地装置相连，顶端和防雷装置相连。三、 背景音乐及紧急广播系统、1、 考虑室内各区域背景音乐及紧急广播需要，采取功效分区模式。该系统平时用作背景音乐，临时通知等广播，火灾时强制切换为紧急疏散广播，依据预定程序播送疏散通知。2、 系统用扬声器关键设置于各层公共走道、会议室大厅、餐厅等处。地上各楼层全部采取天花扬声器，吸顶安装；各设备机房内全部采和壁挂音箱，扬声器箱明装，安装高度为底距地2.4m。扬声器箱处预留86型暗盒。四、 火灾自动报警及消防联动控制系统1、 概况本工程为超高层综合建筑裙房，为特级防火分类。按功效要求及相关要求应采取总体保护方法，接入原有智能报警系统及配套设置。建立由计算机控制报警显示。消防控制CRT图示及资料信息操作系统，并和市消防队预留专用通信接口。2、 系统组成由报警控制主机、探测器（烟、温）、手动报警按钮、声、光报警器，多种联动用中继器，消防联动控制柜，火警通信设备组成。3、 设备配置及系统功效。探测单元设置于各商业用房、商铺、设备用房、各层走道及消防电梯前室。关键疏散楼梯、走道、公共区域设置手动报警按钮及声、光报警器。火警电话采取多线制。4、 消防联动控制内容包含：水喷淋系统、消火栓系统、防排烟系统、加压送风系统、排风系统、送风及补风系统等。5、 联动设施（如消火栓按钮、水流指示器、安全信号阀、湿式报警阀、排烟口、加压送风口、防火阀等）安装位置应详见水施及设施相关图纸。并注意施工时配合预埋盒及管线。6、 联动控制现场控制盒集中设置时，由施工单位现场制作安装柜（或箱）将现场控制盒集中放置，现场控制盒单独设置时，墙上明设，底距地1.6m，消火栓按钮设置于消火栓箱内，安装高度为底距地1.35m。7、 消防联动模块及中继器安装：联动强电控制箱时，中箱上方0.2m壁挂；联动防火卷帘控制箱，前室风阀地下室风阀时，在模块箱内安装或墙上2米明装；输入模块在设备处吸顶安装或墙上2米明装或在模块箱内安装，采取金属软管或镀锌钢管配线至控制箱，阀门等。8、 火警系统线路垂直部份均沿弱电竖井内金属封闭线槽（规格详见各楼层平面图）敷设，水平部分沿每层水平消防金属封闭线槽（详各层平面图）敷设。探测器吸吊顶（或吸顶板）安装。接线盒暗设于吊顶（或顶板）内。9、 平面图中全部火灾自动报警线路及50V以下供电线路、控制线路PVC20管，暗敷在楼板或墙内。由顶板接线盒至消防设备一段线路穿金属管。刷防火涂料。10、 系统功效10.1 防排烟系统：失火防烟分区报警确定信号，防烟分区内排烟口开，防烟防火阀关，同时开启排烟及补风机。当温度达成280，排烟风机前280排烟防火阀自动关闭信号停排烟风机。10.2 防火卷帘联控：着火时，用于防火分隔防火卷帘自动一次落底联控。着火时，用于防火分隔在疏散通道防火卷帘自动两次落底联控。10.3 水消防系统：消火栓按钮动作信号，送至消防中心自动控制启/停对应消防泵，并显示泵运行信号。送至消防泵房直接启/停对应消防泵。湿式报警阀动作信号送至消防中心及消防泵房自动开启喷淋泵，并显示泵运行信号。10.4 消防中心设置电梯运行控制：火灾时总线联动迫降电梯至底层，消防电梯等用，非消防电梯断电，显示运行信号。10.5 设置火警专用电话总机：关键设备机房设置火警专用电话分机；手动报警按钮处设置消防电话插孔；总机设置于消防控制中心，火灾时作专用通信用。消控制设置直拨119专用电话。10.6 报警确定信号，由总线联动停相关部位非消防电源，强启应急照明电源。10.7 消防中心按规范要求显示消防水池和消防水箱水位信号。五、 其它1、 弱电各系统均采取联合接地，接地电阻小于或等于1欧姆，各机房接地线均引至强电接地系统，如接地电阻不能达成要求时可加设专用接地体或加降阻剂，具体做法详见强电相关图纸。弱电总进线处均设浪涌信号保护器。2、 管井内管线采取金属封闭线槽敷设，线槽固定于门字型角钢支架上，施工时严格施工规范要求固定支架和线缆，角钢规格40*40*4mm，安装完后刷防锈漆，竖向线槽规格详见弱电各层平面图。3、 火警线路需用不一样颜色区分不一样性质导线，接续应经端子箱焊接或压接，凡明敷之管子表面均应刷防火漆料。火警线槽均应采取防火金属线槽。4、 弱电竖井内均要求在安装桥架及设备前作内粉刷，为保障以后设备使用寿命。5、 施工安装时注意和土建配合埋管、留洞，并遵照国家相关规范，规程施工安装。6、 各弱电竖井内应在线槽安装完成后，作二浇注，并做好防火封堵。7、 火灾探测器、天花扬声器，在吊顶上具体位置，以建筑二次装修图为准，但必需满足以下要求。白炽灯日光灯送风口喷洒头感烟探测器0.5m0.3m1.5m0.3m感温探测器0.8m0.3m1.5m0.3m第三节 塔楼弱电设计本部分弱电系统内容包含：背景音乐及紧急广播系统火灾自动报警及消防联动控制系统二、 设计依据4、 相关专业提供设计资料1.1 建筑专业提供作业图1.2 结构专业提供梁板图1.3 暖通专业及电气专业提供相关资料5、 建设单位提供设计任务书及设计要求相关技术咨询文件，相关职能部门认定工程设计资料。6、 本工程采取关键规程规范5） 民用建筑电气设计规范JGJ16-6） 高层民用建筑设计防火规范GB5045-95（）7） 火灾自动报警系统工程设计规范GB50116-98四、 火灾自动报警控制系统10、 消防控制室设于地下一层，报警及联动控制线均由消防控制中心引来。11、 火警线路选择ZRRVS线应该用颜色区分线路用途，全部联动线均为ZRBV或ZRKVV电缆线，中间不应有接头。在有接头处应加端子连接或锡焊连接。12、 当火灾确定后，应开启着火层光报警器，开启应急照明，停该层非消防电源。13、 当消火栓按钮报警时，应开启消防水泵。水喷淋系统由水力报警阀报警信号开启。水流指示器安全信号阀仅作显示。14、 当火灾确定后，需开启着火层声光报警器。15、 消防控制室机房接地应采取共用接地，接地电阻不应大于1欧。16、 各层竖井内火警端子箱明设于墙上，底边距地1.5m，火警端子箱尽可能和其它在竖井内设置弱电设备安装于不一样侧墙上，若实在无法分开时，其间距不应小于100mm。17、 消防联动控制内容包含：消火栓灭火系统，防火卷帘，相关部位非消防电源切除，接通火灾应急照明灯和疏散标志灯等。其中：消火栓按钮开启开启消防泵（设于地下室）探测器动作开启对应防火分区排烟风机、正压风机、关闭对应防烟防火阀，开启着火层及其上下层正压风口。确定火警开启着火层声、光报警器，切除楼内相关部位非消防电源，接通火灾应急照明灯和疏散标志灯。确定火警全部消防电梯落底待命。18、 消火栓按钮控制线穿管敷设于墙内，按钮出线盒设于消火栓箱内。五、 其它7、 施工时请参考国家相关施工验收规范8、 本工程管线穿剪力墙，筒体处请注意套管之预留或留洞。9、 设备安装高度除上述条文中已说明外，其它均详图例部分。10、 凡有二装之处，探测器应结合二装设计图按规范作局部调整。11、 火警消防系统施工应严格遵照GB5004595施工验收规范。12、 全部弱电设备外壳均接地。第四节 弱电系统施工技术要求1. 施工工艺步骤熟悉施工图和相关技术资料配合土建预留预埋及防雷接地系统连接贯通支、吊、托架加工预制暗设箱、盒安装电缆桥架、线槽保护管安装管内线路敷设及校线电控设备、柜、箱就位安装设备系统调试运行盘、箱、柜、开关校 接线电气调试单机无负荷调试完工验收电缆敷设及配线管线敷设灯具、开关、插座安装2.分项施工技术方案2.1 施工准备消防电气施工前，电气工程师应了解协议相关内容，确定施工内容和和各施工队伍之间配合关系。熟悉施工图、技术资料，深入了解各系统组成形式、内容和和之相对应规程、规范要求，和其它工种交叉较多部位，绘制综合部署图，尽可能地降低工艺管线交叉。电气专业工程师应作具体施工技术交底。施工技术交底内容包含：施工次序、施工方法、质量要求、检测方法、确保工程质量方法和施工安全注意事项等。2.2预留、预埋工作电气施工预留、预埋是一项关键工作。从配合土建防雷接地到各楼层预埋配管、盒、箱、电缆支架预埋件、预留穿墙管等，全部要认真查阅。查对消防电气施工图和土建施工图及相关设备图。预埋管、盒等时，一定要封好管口和盒内，并配合土建施工，监督预埋工作质量。关键预埋工作应经过建设单位或监理工程师确定签字后，才能进行砼施工。 2.3 消防电气设备安装条件和安装前检验电气设备安装前，应和监理工程师、建设单位现场代表共同检验土建条件，做好检验统计，因土建变更引发安装方法变更时，应由相关单位出含有效技术核定单后方可施工。电气设备检验项目包含：设备包装密封良好，无缺件、损坏、受潮，出厂合格证为红章原件，试验统计、图纸资料等齐全，型号、规格符合设计要求。备件齐全，且完好无损。设备开箱检验和试验应符合要求。做好统计和搜集开箱文件资料并归档、编号，以备工程交工后交工资料搜集整理。2.4消防弱电系统箱、盘、柜安装2.4.1 安装步骤土建工程验收基础型钢制作安装仪表、继电器拆卸屏柜运输仪表、继电器复位校线、接线验收交接就位、找正、固定交接试验2.4.2 消防电气设备安装1）安装条件按规范要求对土建工程进行验收。电气设备安装应在土建屋面、墙面、楼板、室内地沟和地面等项工作完成后进行，关键对预埋件、预留孔进行检验并符合设计及规范要求。2）设备开箱检验设备和器材抵达现场安装前，安装单位和建设单位及监理单位应在要求期限内，共同进行开箱验收检验，包装及密封应良好，制造厂技术文件应齐全，型号、规格应符合设计要求，附件备件齐全。本体外观应无损伤及变形，油漆完整无损，屏（柜）内部电器装置及文件，绝缘件齐全，无损伤及裂纹等缺点。3）二次搬运：垂直吊装方案另编制设备吊装方案水平运输，应依据设备重量及形体尺寸，结合作业场地实际情况，正确选择搬运方法，所用起吊器具必需检验合格后方可使用。水平运输时，可用硬杂木跳板和滚杆（加厚钢管，直径50）铺设成滚筒，将设备起吊平稳地坐落在滚筒上缓慢牵引，设备牵引速度宜控制在2m/min以内。设备在搬运时，应采取防倾斜，防震、防框架变形和漆面损伤安全技术方法。设备就位前，先确定好屏（柜）底座尺寸，将调直好10号槽钢制作后再和预埋件进行焊接固定，基础槽钢安装许可偏差应符合施工规范要求。槽钢安装完成，应用-404镀锌扁钢按要求槽钢和接地引出端子可靠连接，配电屏（柜）按设计图纸要求规格型号部署，依次将屏（柜）就位，找平找正后，再将和基础槽钢间用镀锌螺栓固定。5）按设计及产品技术文件要求，接线正确。6）导线芯线应无损伤，导线中间不应有接头，控制电缆芯线及所配导线端部均应标明其回路编号，编号应正确，字迹清楚，不易脱色。每个接线端子每侧接线不得超出两根导线接头，插接式端子上不应有不一样规格导线并接在同一端子上，当接有两根导线时，中间应加平垫片。导线和电器元件间采取螺栓连接，插接，焊接或压接时，均应牢靠可靠。导线应按接线位置有规律地排列，并用尼龙带扣固定；分支线从线束引出时，应依次弯成慢弯，当导线需穿金属板时，应加绝缘保护管。引入电缆应排列整齐，编号清楚，尽可能避免交叉，并应固定牢靠，不得使端子排受力。2.4.5 线及连接1）盘面布线应在盘面上电器元件安装后进行，尤其是预埋箱体应先清除箱内杂物，布线时应依据电气回路上电器元件位置，理顺引入箱内导线，排列应整齐，回路编号齐全，正确。并用尼龙扣扎卡固定。2）导线和器具或端子相连接，同一端子上导线不应超出两根，多股铜芯线应压接端子后再和电气器具端子连接,接零及保护接地线不得混接.箱内总开关电源进线端多根导线并压(接)不能满足安装要求时,应采取过渡接线等方法。3）单铜芯线可直接和设备器具端子连接。2.5电气配管敷设2.5.1电线导管敷设1）暗配管弯曲倍数及埋设深度应符合规范要求，在现浇混凝土结构，和土建配合敷设管路时，必需将管路设置于结构保护钢筋内侧。埋设在混凝土梁内或穿墙引上管路（端）必需和上、下层建筑隔墙相对应，并确保将管路敷设在墙体内。按施工图完整无误配合，不得有遗漏，埋设完成后专业工程师及监理现场代表查对无误后办理隐蔽统计，经各相关方签字认可后进行浇注，以确保工程质量。2）埋设在楼板内接线盒、灯位盒，必需先放线定位，以确保后期安装灯具及器件位置正确。3）埋设在楼板内混凝土墙内接线盒，和由楼板内引入梁底管端口，除做好防堵方法外，还应用油漆做好标识，待土建拆模后，能立即找出线盒及管口。4）天棚内配管应参考明配管进行，应排列整齐，较为清楚，配管应控制到位，固定点间距应均匀且固定牢靠。5）配管穿过不一样标高顶板时，应加装密封板线盒。6）钢管和其它金属设备之间必需作好跨接。7）明配管采取螺纹连接时，管端螺纹长度不应小于管接头长度1/2，其螺纹宜外露23扣，螺纹表面应光滑，无缺损、毛刺。8）明配或暗配焊接钢管和盒（箱）连接应采取锁紧螺母或护圈帽固定，用锁紧螺母固定管端螺纹宜外露锁紧螺母23扣。管路进入盒体必需垂直入盒，不得斜插。9）钢管明配时，弯曲半径大于管外径6倍。10）钢管暗配时，弯曲半径不应小于管外径6倍，当埋设于地下或混凝土内时，其弯曲半径不应小于管外径10倍。11）进入落地式配电箱电线保护管，排列应整齐，管口宜高出配电箱基础面5080mm。同一箱内应保持一致。12）管路应作接地跨接，采取卡箍用黄绿双色接地铜芯软线跨接。不许可直接在钢管上焊螺栓做接地。13）电缆敷设完成将套管内用防火堵料填实。2.5.2金属软管敷设1）金属软管不应退绞，松散，中间不应有接头，和设备器具连接时，应采取专用接头，连接应密封可靠。3）金属软管长度应控制在1m内，长度大于1m加管卡固定。4）金属软管应可靠接地，且不得作为电气设备接地导体。2.6电缆电线敷设2.6.1 电缆电线配线1）工程所采取电缆电线规格应符合设计要求。严格按本设计要求敷设电缆电线2）交流配电工程中，为便于导线区分和维护识别，A、B、C三相配电线路应分别使用黄、绿、红色绝缘导线，零线为淡兰色绝缘导线，保护地线（PE线）为黄绿颜色相间绝缘导线，同一建筑物构筑物内导线，其颜色选择应统一。3）在顶棚内由接线盒引向消防设备绝缘导线，应采取金属软管保护，导线不应有裸露部分。4）管内穿线，全部配管工作结束后，管内穿线宜在土建条件满足安装要求 ，并在电气设备、箱（盒）安装完成后进行此项工作，穿线前，应将管内积水及杂物清除洁净，管口应戴好护口，并穿好引线。5）按设计规格型号敷设导线，穿入管内导线不应有接头和扭结，导线绝缘不应有损伤，按进入电气设备、器具（件）具体尺寸留够余线。6）配线工程施工后，在线路接入电气设备，器具（件）前、应进行各回路绝缘检验，绝缘电阻值应大于0.5兆欧，并做好统计。2.6.2 电缆敷设1）按图纸设计绘制电缆敷设排列图表，再按电缆实际路径计算每根电缆长度，合理安排每盘电缆，降低电缆接头。2）电缆敷设前，应查对电缆型号、电压、规格是否符合设计要求，1kV以下电缆应用1000V兆欧表进行绝缘电阻测试，其绝缘电阻值应符合要求，并做好统计。3）电缆敷设时，应检验电缆不得有压扁，电缆绞拧，护层折裂等未清除机械损伤，依据现场条件，合理采取人力传放或机械牵引拖放等敷设方法，当采取机械牵引时，中途设置滚轮托架，其牵引速度不宜超出15m/min4）电缆敷设最小弯曲半径应为电缆外径10倍。5）电缆沿桥架敷设时，应单层敷设，且敷设一根整理、卡固一根，垂直敷设电缆，每隔1.52.5m处应加以固定，水平敷设电缆，在电缆首末两端及转弯，电缆接头两端处，每隔510m处加以固定。电缆在桥架内应排列整齐，不应交叉和扭曲，拐弯处电缆其弯曲半径以最大截面电缆许可半径为准。6）电缆穿保护管敷设，管道内应无积水，且无杂物堵塞，穿电缆时，不应损伤电缆护层。7）电缆在终端头和接头附件应留有备用长度。8）在电缆终端头、接头、拐弯处、夹层内两端等地方，应设置回路标志牌，标志牌上有注明线路编号，当无编号时，应写明电缆型号，规格及起止地点，字迹清楚，不易脱落。9）电缆进入电缆沟、建筑物、盘（柜）和穿管子时，出入口应用防火堵料密实封堵。10）电缆终端头制作，应由经过培训熟悉工艺人员进行，严格遵照制作工艺规程，制作程序和方法，根据国家标准93D165内容进行。本工程设计接地电阻1，在接地检测点施工完成后测试一次，并作好统计工作，电阻值应满足设计要求，不能满足时应采取处理方法。3.火灾自动报警系统施工方案3.1施工工艺步骤 防雷接地 电缆敷设预埋管/盒非标制安明/暗配管电控设备安装控制中心安装 预留孔洞 配线 电气测试交工验收消防器具检测系统联调弱电器具安装设备调试3.2关键施工方法3.2.1 通常注意事项设备、器件、槽架、管线定位放线一定要根据设计图和工艺要求进行，施工中多种支/吊架应按图纸及相关技术资料要求要求，事先预制，并做好防腐处理，安装时一定要牢靠可靠，不得有松动。电气接线螺栓必需采取镀锌件，并配垫圈等预防松动。3.2.2 配管:参考电气系统相关工艺实施。3.2.3电控柜、箱、盘及主机柜等安装：参考电气系统相关工艺实施。3.2.4弱电接地全部配电箱、盒、金属管线、控制中心设备金属部份在底层配电间作总等电位联结，应使用多股软铜导线(BV162)和进户反复接地干线连成电气通路；接地焊接应牢靠可靠，接地引下线安装位置及要求详见施工图。3.2.5电缆敷设：参考电气系统相关工艺实施。3.2.6 管内穿/放线：参考电气系统相关工艺实施。 3.2.7弱电器件安装（1）火灾探测器安装本项目有烟感、温感探测器，点型煤气探测器、点型红外线探测器。安装前检验：器件运至现场后，应严格进行开箱检验，并按清单造册登记，其规格型号应符合设计要求，产品技术文件齐全且有合格证和铭牌，外壳清洁，漆层及内部仪表、线路、绝缘完好，附件、备件齐全；探测器在安装前应逐一进行模拟试验，不合格者不得使用。探测器安装位置通常按设计定位，现场定位划线，在吊顶上安装时，要注意纵横成排、对称，火灾自动报警施工图通常只提供探测器数量和大致位置，在现场施工时会碰到多种障碍（如表6-13），就要对探测器设计位置作必需移位，假如需取消探测器或探测器经过移位已超出了探测器保护范围，则应和设计单位联络，进行设计修改变更。探测器和障碍物之间许可间距表项 目许可间距（m）探测器和灯具0.2探测器和扬声器0.1探测器和喷头0.3探测器和多孔送风口0.5探测器和送风口1.5探测器和防火门、防火卷帘1-2探测器和墙、600 高梁0.5其它当梁突出顶棚高度超出600时，被梁隔断区域应增设探测器探测器周围0.5m内，不应有遮挡物在宽度小于3m走道顶棚上设置探测器时，探测器宜居中部署。感温探测器安装间距不应超出10m，感烟探测器安装间距不应超出15m。探测器至端墙距离，不应大于探测器安装间距二分之一。探测器宜水平或垂直安装，如必需倾斜时，倾斜角度不应大于45；探测器末端加装电阻、二极管或并联数量取舍，按产品说明书进行。弱电器件安装应先安装灯位盒（预埋或明装），灯位盒应使用铁制冲压盒。探测器固定，关键是底座固定，探测器旋转卡固在底座上。探测器属于精密电子仪器，在建筑施工交叉作业中，一定要保护好探测器等火灾报警设备，在安装时先安装探测器底座，待整个火灾报警系统安装完成后，才最终安装探测器，并进行必需调整工作。在吊顶内安装探测器，灯位盒安装在顶板上面，依据探测器安装位置，先在顶板上钻个小孔，依据孔位置，将灯位盒和配管连接好，配至小孔位置，将保护管固定在吊顶龙骨上或吊顶内吊架上。灯位盒应紧贴在顶板上面，然后对顶板上小孔扩大，扩大面积不应大于灯头盒面积。探测器安装接线时，先将预留在灯头盒内导线用剥线钳剥去绝缘外皮，露出线芯1015，顺时针连接在探测器底座接线端子上，然后将底座用配套机螺栓固定在灯位盒上（吊顶装饰板假如强度足够话，可直接固定在装饰板上），并上好防潮防尘罩；待整个弱电系统安装进入最终阶段时，再安装探测器。总线制编码器件，应配合厂家先按层或区域进行编码分类，然后再按上述工艺要求进行安装。警铃应安装在室内墙上显著部位，高度距地宜选择2.5米，固定螺栓上要加装弹簧垫片，预防因振动而造成螺栓松动。扬声器（箱）在办公室、楼层走道安装时，通常安装高度为距地2.5m，在门厅或其它公用厅、堂安置高度应按设计要求，如设计无要求，通常安装高度为距地3m5m。扬声器（箱）安装要求牢靠、美观。探测器安装通常还应符合以下要求：A、探测器至墙壁、梁边水平距离不应小于0.5m。B、探测器周围0.5m内,不应有遮拦物.C、探测器至空调送风口边水平距离不应小于1.5m，至多孔送风顶棚水平距离不应小于0.5m。D、探测器底座安装应牢靠。外露式底座必需固定在预埋好接线盒上；嵌入式底座必需用安装条辅助固定。导线剥头长度应合适，导线剥头应焊接焊片，经过焊片接于探测器底座接线端子上。焊接时不能使用带腐蚀性助焊剂。如直接将导线剥头接于底座接线端子，导线剥头应烫锡后接线，接线应牢靠。E、探测器“+”线应为红色线，“-”线应为蓝色线，其它线色应用不一样颜色区分。同一工程相同导线颜色应一致。G、探测器底座外接导线，应留有大于15cm余量，且在其端部应有显著标志。H、探测器或底座报警确定灯应面向便于人员观察关键入口方向。J、安装探测器前先用火灾单点测试仪器对探测器进行抽测检验，若抽测时发觉不合格产品时，应全部测试。（2）手动火灾报警按扭安装手动报警按钮应安装在便于操作部位，高度距地宜选择1.5米，且应有显著标志，并联安装时终端按钮加装监控电阻取舍，参考厂家说明书进行。手动火灾报警按扭外接导线，应留有大于10cm余量，且在其端部应有显著标志。手动火灾报警按扭安装位置应醒目并便于操作。每安装完一只手动火灾报警按钮就应立即在施工平面图上正确登记编码号，并确定和同一总线回路中其它探测点不重号。（3）监视控制模块、模块箱安装1）模块箱应安装牢靠，不能倾斜。2）模块外接导线应留有大于10cm余量，且在其端部应有显著标志。3）模块箱安装位置应便于维修。4）每安装完一只模块（箱）就应立即在施工平面图上正确登记编码号。(4)声光报警器安装1）声光讯响器应安装牢靠，不能倾斜，且应设置在手动火灾报警按钮正上方。2）声光讯响器外接导线应留有大于10cm余量，且在其端部应有显著标志。3）每安装完一台声光讯响器应立即在施工平面图上正确登记编码号，并确定和同一总线回路中其它探测点不重号。 (5)火灾自动报警控制器接线在生产厂家工程师指导下，组织施工，控制器应安装牢靠，不得倾斜。并应符合下列要求：1）控制器主电源引入线，应直接和消防电源连接，严禁使用电源插头。主电源应有显著标志。2）引入控制器电缆或导线，并应符合下列要求：A.配线应整齐，避免交叉，并应固定牢靠；B.电缆芯线和所配导线端部，应压接线端子（或接线卡），且均应标明编号，并和图纸一致，字迹清楚不易退色；C.端子板每个接线端，接线不得超出2根；D.电缆芯线和导线，应留有大于20cm余量；E.导线应绑扎成束；F.导线引入管穿线后，在进线管处应封堵。3）控制器接地应牢靠，并有显著标志。（6）联动控制设备接线1）消防联动控制设备包含防火阀、送风阀、排烟阀、防火门、防火卷帘、水流指示器、信号阀、消防泵、喷淋泵、气体灭火装置、排烟(送风)机、切断非消防电源装置、通信、应急广播、电梯等。2）消防控制设备应按生产厂家产品说明书要求接线，接线前应进行检验，测试不合格者应进行检修或更换正常后方能接线。3）消防控制设备外接导线若采取金属软管连接时，金属软管和消防控制设备接线盒应用锁母固定，并依据配管要求接地。4）消防控制设备外接导线端部应有显著标识。 3.3系统调试及试运行3.3.1试运应含有下列条件系统内设备本体及隶属装置、电气、已全部安装完成，润滑、冷却、手动盘车等已进行。试运方案已同意，参与试运工程师、工人已熟悉方案，业主参预人员应一样了解方案内容。试运行所需能源：水、电，机具及检测用标准仪表、专用设备等运抵现场。试运行用之安全标识、防护方法、消防、医疗设施人员配齐。贮备设计要求水量，系统供电正常。消防系统房间卫生，设备清洁，环境卫生，已打扫，合格。3.3.2 电气单体调试电气调试应包含关键内容有:电力电缆预防性试验，各配电柜/控制箱校线及调试，各配电柜/控制箱校接线及调试。（1）电力电缆预防性试验依据不一样电压等级电缆，分别使用对应等级绝缘摇表测试电缆各相之间及各相对地绝缘电阻。使用摇表测式电缆绝缘电阻按通常要求，48伏及以下电气设备和线路用250伏摇表，48伏以上到500伏用500伏摇表，500伏以上用1000伏或2500摇表测量，用摇表测量电缆芯线对外皮和芯线之间绝缘电阻，为了消除表面泄漏所引发误差，采取屏蔽端子“G”测量电缆芯对外皮绝缘时，端子“L”接被测体，端子“E”接外皮，相互不得反接，测量时应保持额定转速120转/分，摇动摇表一分钟时，读取表针指示值，再做相同绝缘电阻测试。（2）电机试验电机容量在40千瓦以下电机只做以下试验：测量绕阻绝缘电阻和吸收比；检验绕阻各相极性及其连接正确；电动机空运转检验，并测量空载电流。对40千瓦以上电机需增加测量绕组直流电阻项目，电动机各相绕组直流电阻相互差异不应超出最小值2，测量绕线型电动机转子电阻时，最好在绕组连接到滑环上接线螺栓上进行，如不可能，则在滑环上进行，在不能测得各相绕组电阻时，则所测线间直流电阻相互差异不应超出。（3）消防电控柜试验核查电控柜电气控制原理图和施工图是否相符，接线是否正确。用500V摇表测量一、二次电气回路和继电器、接触器线圈绝缘电阻/吸收比，应符合R=1 M和=1.2要求；对于45KW以上降压起动设备还应测量可变/起动/灭磁电阻器绝缘电阻值。用万用表查对线圈额定工作电压值是否和设计吻合，用校线器检验继电器、接触器触点，尤其是主接触器触点和接触面积是否符合标准，其机械活动部分应无卡阻现象。控制回路功效模拟试验：上述工序合格后，断开主回路接负载电缆，合闸送电，测量操作电压值是否和设计要求相同，本着先就地后远控标准，对主、辅电气回路做分合闸试验最少三次，检验是否灵活可靠，同时观察各电器元件工作程序和状态是否正常；凡有“开机”、“关机”、“运行”状态信号时，只需进行电控柜上/就地按钮箱试验，采取“短路”法观察并测量继电器、接触器辅助触点；凡有“开机”、“关机”、“运行”、“手动-自动转换开关”等状态信号时，还须进行远控试验，采取“短路”法观察并测量继电器、接触器辅助触点；假如满足设计功效要求，观察无异常为合格。（4）防火卷帘门经过手动和自动操作，进行模拟试验。（5）防排烟防火阀防火阀、防火调整阀及防火风口日常处于“常开”状态，设备选型自动/手动装置关闭阀/口，自动系指温度熔断器、消防中心24V电源均能使阀/口机械动作，手动系指复位搬手、拉绳均能使阀/口机械动作，火灾时，阀/口自动装置接收消防中心24V电源后，电磁线圈通电，动铁芯吸合，使动铁芯挂钩和阀门叶片旋转轴挂钩脱开，阀门叶片受弹簧作用而快速关闭，同时微动开关动作，切断电磁铁电源并将关闭信号传输给消防中心，供消防联动盘显示或参与控制；排烟阀/口日常处于“常闭”状态，设备选型自动/手动装置打开阀/口。（6）扬声器在工作和关闭两种状态下，本层火灾发生时，上下层及本层扬声器紧急切换到火灾事故广播通道上，录音机自动开启，播放火灾事故广播。3.3.3火灾自动报警系统调试(1)调试检验内容：1)按设计图、产品说明书检验设备、文件、控制线路、文件接点容量、行程和接触是否符合技术文件要求。2)在通电模拟操作和系统试验之前，利用导通法查对各设备元件和端子板之间和它们相互间连线是否符合设计控制原理。3)对于各联动装置，电动机和控制盘，联动柜，箱主回路在安装后（通电之前）进行校对。4)系统通电模拟操作，先应各单体设备和元件，器具试验合格和线路绝缘达成要求情况下进行。5)调整试验工作完后，应有完整调整试验统计，并进行审核判定，确为各项技术指标符合技术文件要求方可进行下步通电工作。6)通电试车前准备工作：a.检验全部回路和电气设备绝缘电阻。b.清除各带电部分临时短接线及多种障碍物等。c.恢复全部被临时拆除线端头，使之处于正常状态，并再次检验有没有松动或脱落现象并处理之。d.再次对系统控制、保护、传输信号回路进行模拟操作试验，全部设备和元件可动部分应动作灵活可靠。e.在电机控载运转前应手动盘车，转动灵活，并细察内部是否有障碍物存在。f.对系统中某一台机械单独进行试车而临时解除和其它机械设备部分联锁方才进行手动点车，正常后才手动开启运转。h.在试车运转过程中观察水泵机械部分，润滑情况是否正常，灵活可靠，如当不正常应能自动切断电源、停机。
