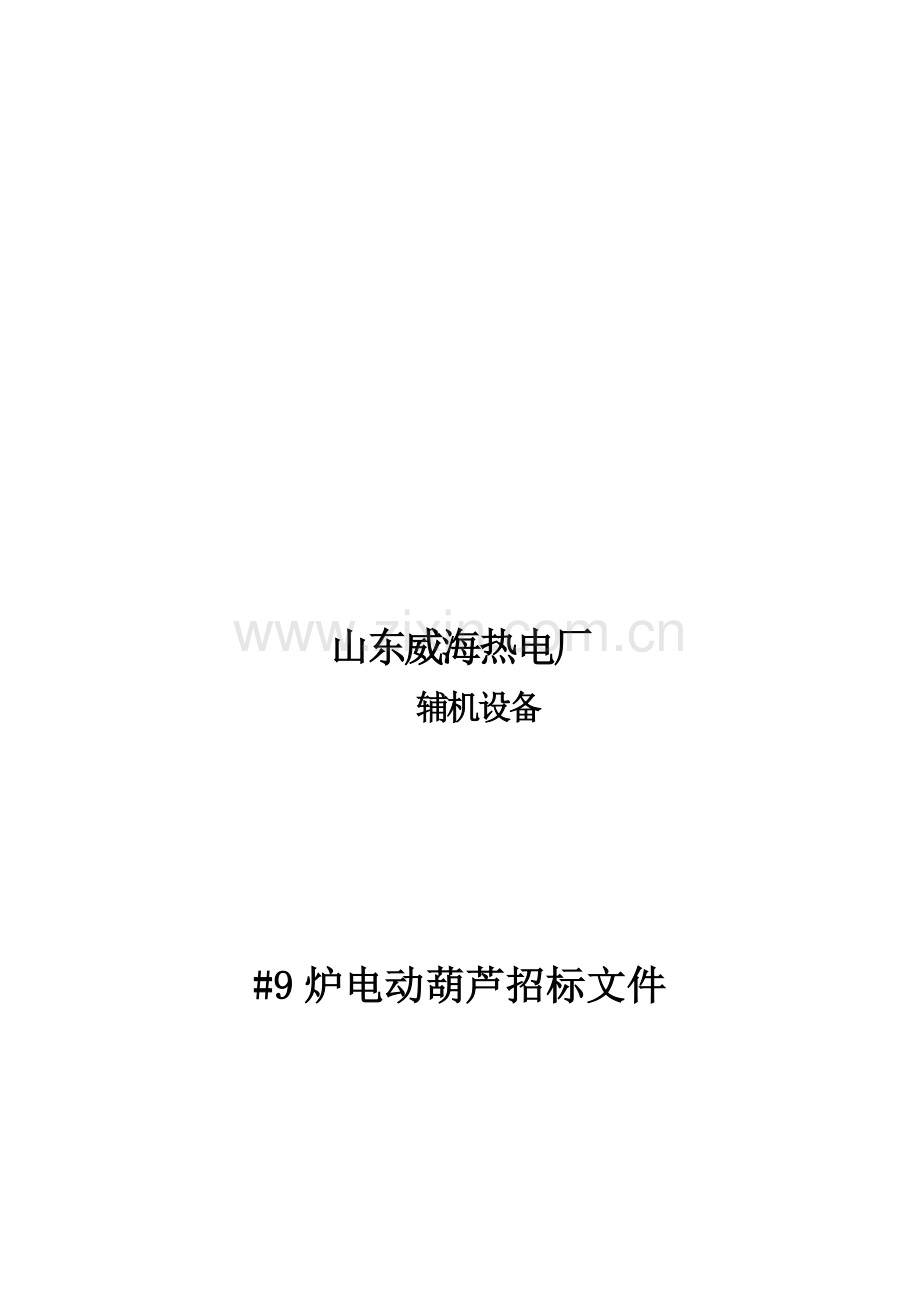

热电厂#9炉电动葫芦招标文件模板.doc

山东威海热电厂
辅机设备

#9炉电动葫芦招标文件

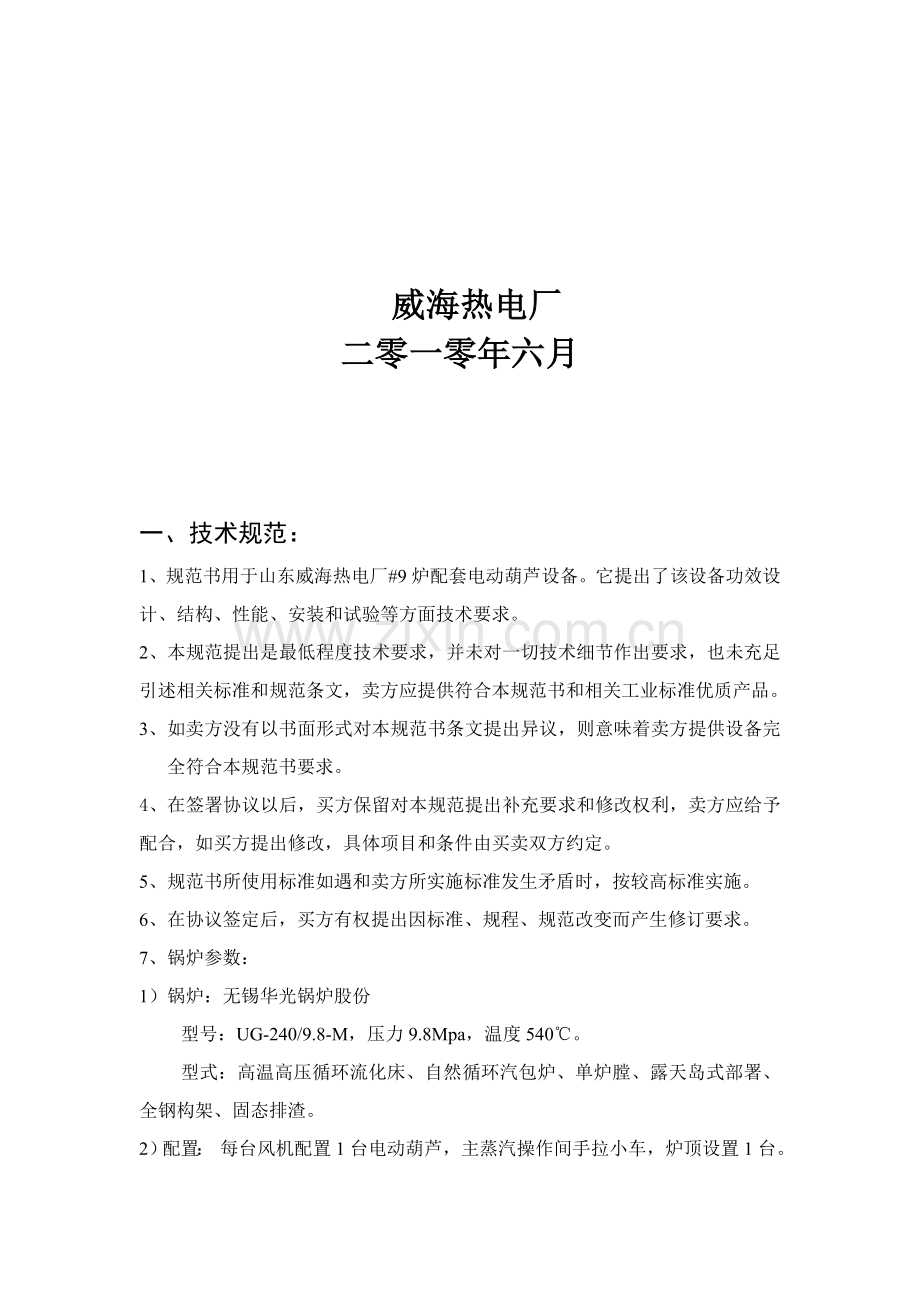

威海热电厂
二零一零年六月

一、技术规范：
1、规范书用于山东威海热电厂#9炉配套电动葫芦设备。它提出了该设备功效设计、结构、性能、安装和试验等方面技术要求。
2、本规范提出是最低程度技术要求，并未对一切技术细节作出要求，也未充足引述相关标准和规范条文，卖方应提供符合本规范书和相关工业标准优质产品。
3、 如卖方没有以书面形式对本规范书条文提出异议，则意味着卖方提供设备完全符合本规范书要求。
4、在签署协议以后，买方保留对本规范提出补充要求和修改权利，卖方应给予配合，如买方提出修改，具体项目和条件由买卖双方约定。
5、规范书所使用标准如遇和卖方所实施标准发生矛盾时，按较高标准实施。
6、在协议签定后，买方有权提出因标准、规程、规范改变而产生修订要求。
7、锅炉参数：
1）锅炉：无锡华光锅炉股份
型号：UG-240/9.8-M，压力9.8Mpa，温度540℃。
型式：高温高压循环流化床、自然循环汽包炉、单炉膛、露天岛式部署、全钢构架、固态排渣。
2）配置： 每台风机配置1台电动葫芦，主蒸汽操作间手拉小车，炉顶设置1台。
3）具体部署：在风机上方和锅炉顶部等部署。
4）安装型式：水平安装。
8、设备规范和技术参数：
名称
型号
数量
备注
电动小车式葫芦
3t H=50m
1台
炉顶检修锅炉本体
电动小车式葫芦
10t H=9m
1台
一次风机 6.7
电动小车式葫芦
5t H=9m
1台
二次风机 4.2
电动小车式葫芦
10t H=8m
1台
引风机8.02
手拉小车和葫芦
1t H=8m
1台
主蒸汽间
8.1 电动葫芦吊钩中心距电动行车固定端侧车轮中心极限位置应小于550mm。
8.2 电动葫芦过轨时，应能自动过轨和锁定，以确保过轨可靠。
8.3 当需左右两台过轨行车（或电动葫芦）同时使用时，应确保同时起吊过轨和行走方法，此时两只吊钩距离约为3500mm。
8.4 当吊运荷载移动至主梁一端悬臂极限位置时，另一端车轮不应有负轮压出现。
8.5 电动葫芦小车应有预防非过轨状态下出轨方法。
8.6 电动葫芦由手动行车向电动行车（或返行）过轨时，应能自动过轨和锁定，以确保过轨可靠。
8.7 手动行车操作链轮位置能够依据现场情况部署在方便操作地方。
8.8 手动行车手动拉链所需拉力应小于200N。
8.9 电气信号及联锁保护：
8.9.1 电动双梁和手动单梁,在过轨连接和锁定过程中应有灯光信号:
红灯:表示连接驱动机械已经供电。
绿灯:表示连接和锁定已经完成,电动葫芦小车能够过轨。
8.9.2 过轨连接和锁定过程中应有电气联动和保护:在连接锁定后绿灯亮,“确定”电动行车止动挡铁跳起,不然电动葫芦小车拒绝行驶。
8.9.3 电动葫芦小车工作中应有电气联动和保护:在两台行车实施联动锁定过程中(红灯亮),电动葫芦小车拒动。
8.9.4 只有在确定电动葫芦运行轨道上止动挡板完全复位后,运行轨道方能和固定轨道脱开解除对轨。
8.9.5 起重机上全部电气设备金属外壳必需有效地接地。
8.9.6 起重机应设有紧急断电开关。
8.9.7 电动行车和电动葫芦小车馈电采取拖缆。
8.9.8 电气联动和保护装置所用电气应采取成熟、可靠产品。
8.10 整套设备运动装置、电气设备等设计制造应考虑工作环境粉尘影响,并采取必需方法,维护平台采取格栅板。
8.11 起重机噪声，在无其它外声干扰和起升高度大于5m情况下，在地面测到噪声值不得大于85db(A)。
8.12 起重机金属结构部分应在工厂内进行除锈、防锈处理，并涂上面漆，面漆颜色为桔红色。吊钩颜色应有安全标识。
8.13 整套设备应在工厂内组装并经试车合格，并经当地技术监督局检验合格发证后才能发货。
8.14 其它起重设备技术要求：
8.14.1 供方提供具体满足设计院设计图纸资料及产品说明书。
8.14.2 设备技术特点及性能参数。
8.14.3 电动葫芦采取滑线馈电，轨道两端均应设置止挡器和防撞块。
8.14.4 供方提供产品合格证、许可证。
8.14.5 供方提供监督检验证书。
8.14.6 要有失压保护装置、要有安全控制电压。
8.14.7 运行轨道要配有缓冲器。
8.14.8 要有防脱钩装置。
8.14.9 电动葫芦技术参数详见供方提供正式图纸。
二、供货范围：
（一）、通常要求：
1、卖方确保提供设备为全新、优异、成熟、完整和安全可靠，且设备技术经济性能符合要求。
2、卖方应提供具体供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需部件，即使买方未列出或数目不足，卖方仍须在实施协议时补足。
3、卖方应提供全部安装和检修专用工具和消耗材料等，并提供具体供货清单。
（二）、供货范围：5台套电动葫芦。

三、技术资料和交付进度：
（一）、通常要求
1、 卖方提供资料应使用国家法定单位制，即国际单位制，语言为汉字。
2、 资料组织结构清楚、逻辑性强。资料内容要正确、正确、一致、清楚、完整，满足工程要求。
3、 卖方资料提交立即充足，满足工程进度要求。在协议签定后给出全部技术资料清单和交付进度，并经买方确定。
4、 卖方提供技术资料分为配合工程设计阶段，施工调试试运、性能验收试验和运行维护等三个方面。卖方须满足以上三个方面具体要求。
5、 对于其它没有列入协议技术资料清单，却是工程所必需文件和资料，一经发觉，卖方也应立即无偿提供。
6、最终技术资料注明卖方、买方订货协议号并有显著最终版标识。
7、卖方提供技术资料深度满足买方进行施工图阶段设计要求。提供资料正确，并不得随意修改。买方有权提出补充要求，卖方立即无偿提供所需补充技术资料。
8、卖方提供技术资料内容最少包含本附件中要求。如买方在工程设计中需要本附件以外资料，投标方立即无偿提供所需补充技术资料。
9、卖方提交给买方每一批资料全部附有图纸清单，每张资料全部注明版次，当提交新版资料时注明修改处并说明修改原因。
（二）、资料提交基础要求（全部图纸均提供电子版）
1、 投标阶段提供资料（各2套），其中包含说明书、设备总图、安装图、外形尺寸图等。
2、 配合工程设计资料和图纸（各2套，在接到予中标通知书后10天内提供）。
3、 安装施工、调试、试运、机组性能试验和运行维护所需技术资料（随机资料）每种规格类型提供4套，图纸、说明书等，合格证检测汇报等除外。
4、 供设备安装、调试和试运说明书，和组装、拆卸时所需用技术资料。
5、 卖方应提供备品、备件和易损件等总清单。
（三）、卖方须提供其它技术资料包含以下但不限于：
1、检验统计、试验汇报及质量合格证等出厂汇报。
2、在设计、制造时所遵照规范、标准和要求清单。
3、设备和备品管理资料文件，包含设备和备品发运和装箱具体资料(多种清单)，设备和备品存放和保管技术要求。
4、具体产品质量文件，包含材质、材质检验、焊接、热处理，加工质量，外形尺寸，性能检验等证实。
5、外购件合格证、说明书１套。
四、交货期：
五、质量确保和性能验收试验：
（一）质量确保
1、卖方应有健全质量确保体系，并应随投标书提交一份质量确保计划，该计划应包含质量确保程序、组织方法和所涉人员资格证实及影响项目质量各项活动如设计、采购、制造、运输、安装、调试和维护等控制。卖方需含有负责质量确保活动专职人员。
2、质量确保计划必需明确下列各点：
设备出售者货源检验和控制；
所采购设备或材料技术文件控制；
材料控制；
特殊工艺控制；
现场施工监督。
3、关键部件试运见证和质量控制活动必需邀请买方代表参与，且买方有权参与分析并纠正和买方要求不一致活动。
4、设备设计应满足国家相关标准、规范要求，并应充足考虑当地环境条件和使用条件影响。
5、设备用材应采取能满足其使用条件优质材料，零部件或元器件选择应以技术优异。成熟可靠。安全耐用为标准。严禁采取国家公布淘汰产品。
6、卖方应提出施工现场安装注意事项及安装质量确保方法。
（二）、试验：
1、设备应进行工厂试验和现场试验，以证实材料、工艺及性能满足所采取标准及本技术条件书要求。卖方应严格根据所采取标准、规范制订出一套完整检验、试验和验收试验项目、步骤及验收准则，并应以书面形式随报价书提交买方，以供买方审阅并提出意见。
2、检验、试验工作在工厂进行，验收试验工作在设备使用现场进行。买方代表有权观察任何项目标检验、试验过程，但买方观察并不意味着卖方可解除或减轻本身责任。验收试验在卖方代表指导和监督下进行，卖方应按其所列试验项目及程序提供必需试验手段（包含仪器、仪表及其连接和校验等）。
3、卖方对其提供设备全部应进行检验或试验，试验设施应由买方认可。卖方应在开始前10天通知买方，方便买方派出教授参与任何一个或全部试验过程。
4、各检验、试验阶段完成后，卖方应向买方提交检验或试验汇报。在验收试验后，卖方和买方均应在验收试验汇报上签字。
5、阶段检验、试验不能满足标准、规范及性能要求时，卖方应自费进行调整、修改和补充，直至满足要求为止。
（三）、质量确保及可靠性：
１、 产品质量能满足威海热电厂提出消音器技术规范要求
２、 产品质量能满足威海热电厂提出包装和运输规范
３、 卖方推行威海热电厂所要求卖方应承但义务和责任
４、 推行卖方内部要求或ＩＳＯ９００２认证内容要求
５、 设备设计外观美观、漂亮。
（四）、规程、规范和标准
设备设计和制造，符合现行使用相关国家标准和部颁标准，和：
（1） 包装运输图示、标志，GB191-85。
（2） 碳素结构钢，GB700-88。
（3） 电机基础要求，GB755-87。
（4） 噪声源声功率等级测定简易法，GB3768-83。
（5） 起重机设计规范，GB3811-83。
（6） 起重机试验规范和程序，GB5905-86。
（7） 起重机橡胶缓冲器，GB6164.2-85。
（8） 涂装前钢材表面锈蚀等级和除锈等级，GB8923-88。
（9） 低合金高强度合金钢，GB/T1591-94。
（10） 机电产品包装通用技术条件GB/T13384-92。
（11） 碳素钢焊条，GB/T5117-1995。
（12） 低合金钢焊条，GB/T5118-1995。
（13） 葫芦机械安全标准，GB6067-85。
（14） 矿山、工程、起重运输机械产品涂漆颜色和安全标志，JB2299-78。
（15） 起重机用滑按输电装置技术条件，JB/T6391.2-92。
（16） 焊接件通用技术要求，JB/ZQ4000.3-86。
（17） 环链电动葫芦技术条件，JB5317.2-91。
（18） 钢丝绳电动葫芦技术条件ZBJ80013.2-89。
（19） 钢丝绳电动葫芦用锥形转子电动机，ZBJ80013.3-89。
（20） 钢丝绳电动葫芦安全规程，ZBJ80013.3-89
（21） 国家强制性标准（要求）：
中国国务院令（第373号）《特种设备安全监察条例》。
国家质量技术监督局令（第13号）《特种设备质量监督和安全监察要求》。
（22） 地方强制：
符合山东省及滨州市相关特种设备管理相关登记验证立案要求。
（23） 设计制造：
《起重机械安全规程》GB6067-85。
《钢丝绳电动葫芦安全规程》ZBJ80013.7-1989。
JB/T53444-94。
JB/T9008.2-1999。
(24) 验收检验：
供方提供起重设备符合“滨州市特种设备监察检验所”检验要求：
《起重机械监督检验规程》
《起重设备安装工程施工验收规范》
《电气装置施工及验收规范》
《电动单梁起重机》
《电动单梁悬挂起重机》
《通用桥式起重机》
《通用门式起重机》
六、优惠条件及售后服务：
１、 无偿派技术人员到现场勘察设计，无偿进行指导、安装、调试。
２、 设备安装调试合格后，无偿现场培训买方操作技术人员
３、 立即以优质优价提供备品备件。
４、 设备实施十二个月保修、终生维护，保修期内出现任何故障接到需方通知后，卖方于2小时内响应，技术人员应２４小时内赶至现场处理。
５、 卖方要派合格现场服务人员。在投标阶段应提供包含服务人月数现场服务计划表。假如此人月数不能满足工程需要，卖方要追加人月数，且不发生费用。
６、 卖方现场服务人员应含有下列资质：
1） 、 遵遵法纪，遵守现场各项规章和制度；
2）、 有较强责任感和事业心，按时到位；
3）、 了解协议设备设计，熟悉其结构，有相同或相近机组现场工作经验，能够正确地进行现场指导；
4） 、身体健康，适应现场工作条件。
不符合要求现场服务人员，卖方必需更换。
7、卖方现场服务人员职责：
1）、卖方现场服务人员任务关键包含设备催交、货物开箱检验、设备质量问题处理、指导安装和调试、参与试运和性能验收试验。
2）、在安装和调试前，卖方技术服务人员应向买方技术交底，讲解和示范将要进行程序和方法。对关键工序，卖方技术人员要对施工情况进行确定和签证，不然买方不能进行下一道工序。经买方确定和签证工序如因卖方技术服务人员指导错误而发生问题，卖方负全部责任。
3）、卖方现场服务人员应有权全权处理现场出现一切技术和商务问题。如现场发生质量问题，卖方现场人员要在买方要求时间内处了处理。如卖方委托买方进行处理，卖方现场服务人员要出委托书并负担对应经济责任。
4）、卖方对其现场服务人员一切行为负全部责任。
5）、卖方现场服务人员正常来去和更换事先和买方协商。
8、 买方义务
买方要配合卖方现场服务人员工作，并在生活、交通和通讯上提供方便。
9、 设计联络
相关设计联络计划、时间、地点和内容要求由买卖双方约定。
七、本招标书同技术协议、投标书和商务协议一起，经买卖双方约定后作为协议附件，和协议含有相同法律效力。

技术联络：丁新利
