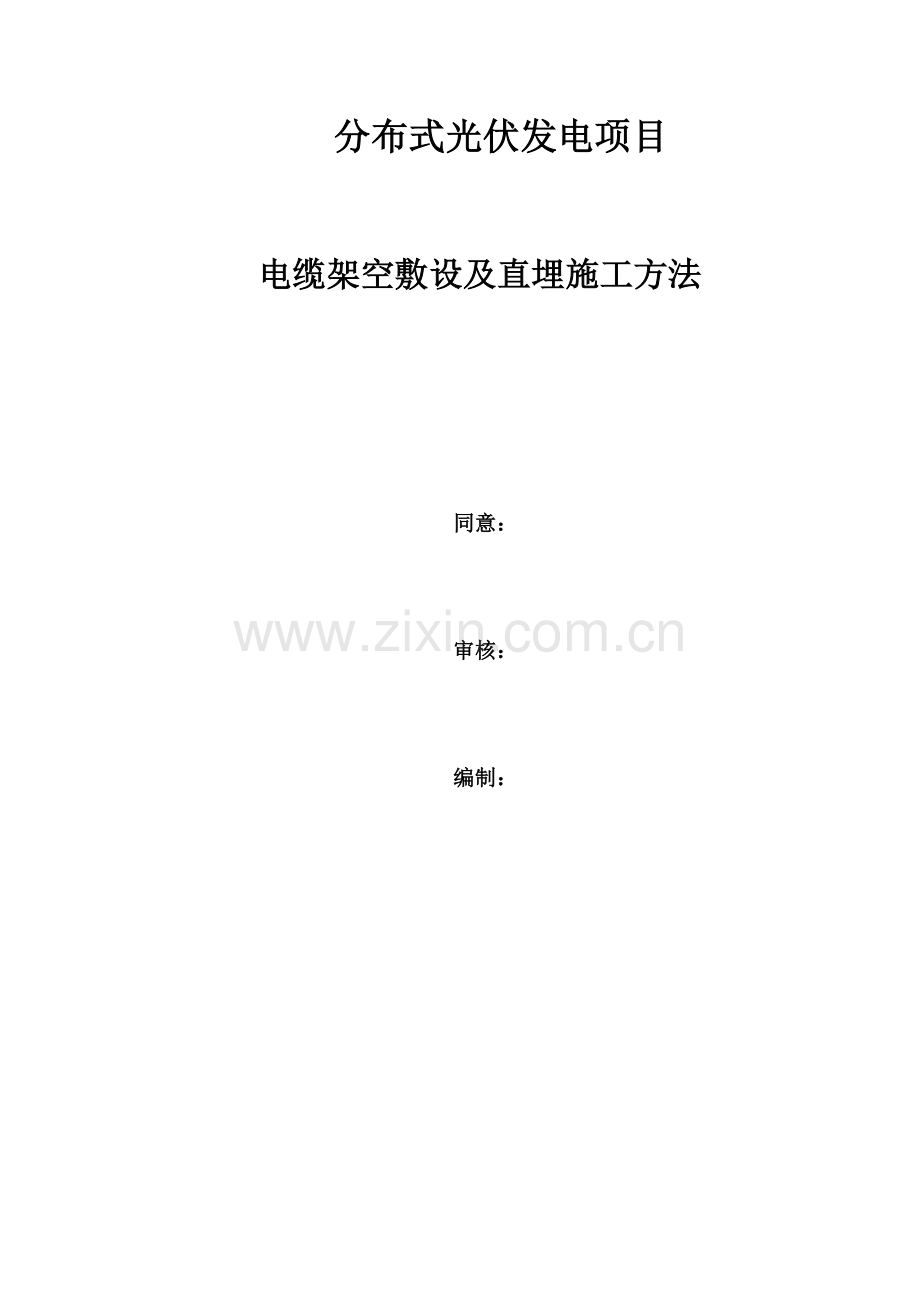

分布式光伏发电项目

电缆架空敷设及直埋施工方法

同意：

审核：

编制：

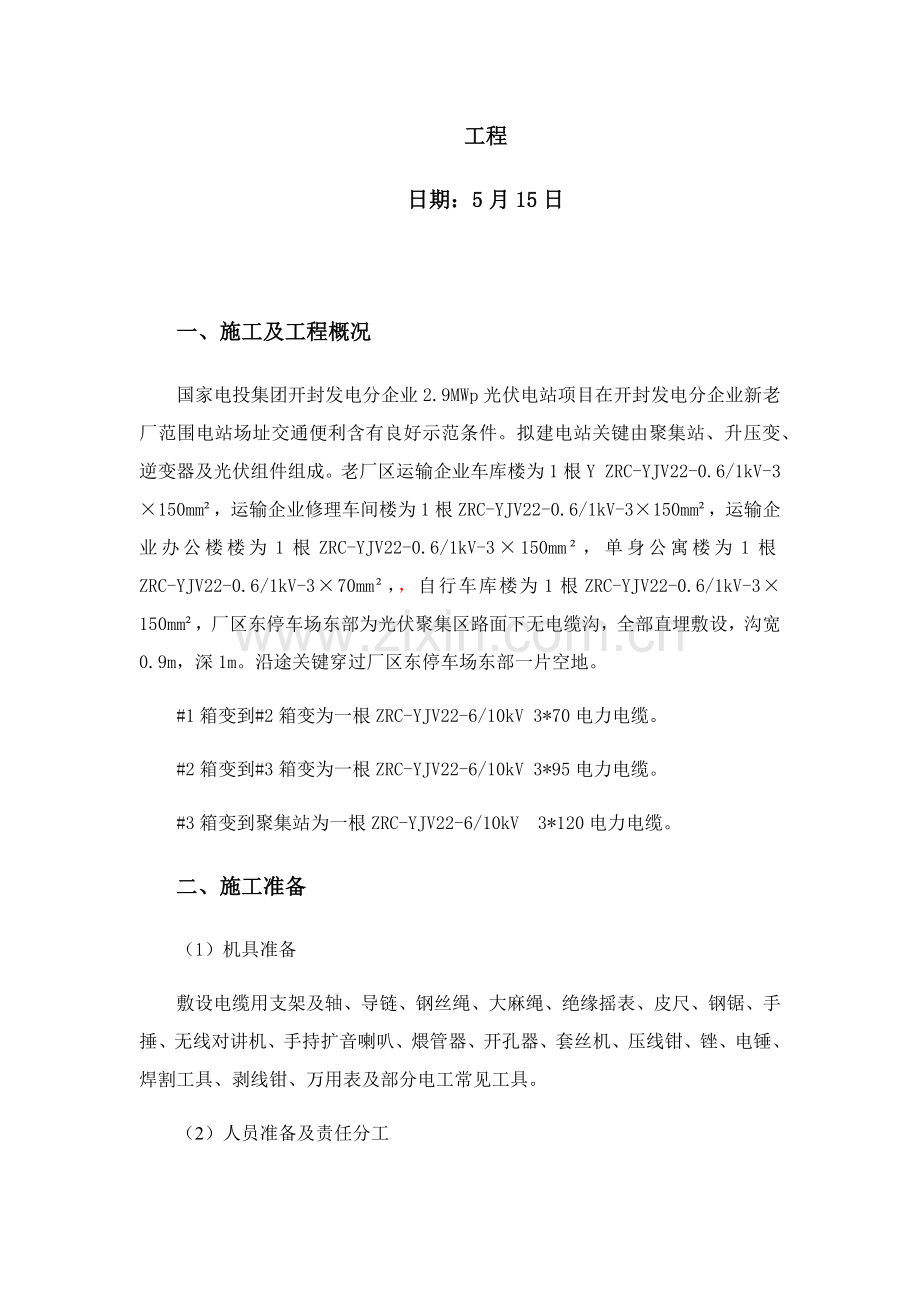

工程
日期：5月15日

一、施工及工程概况
国家电投集团开封发电分企业2.9MWp光伏电站项目在开封发电分企业新老厂范围电站场址交通便利含有良好示范条件。拟建电站关键由聚集站、升压变、逆变器及光伏组件组成。老厂区运输企业车库楼为1根Y ZRC-YJV22-0.6/1kV-3×150mm²，运输企业修理车间楼为1根ZRC-YJV22-0.6/1kV-3×150mm²，运输企业办公楼楼为1根ZRC-YJV22-0.6/1kV-3×150mm²，单身公寓楼为1根ZRC-YJV22-0.6/1kV-3×70mm²，，自行车库楼为1根ZRC-YJV22-0.6/1kV-3×150mm²，厂区东停车场东部为光伏聚集区路面下无电缆沟，全部直埋敷设，沟宽0.9m，深1m。沿途关键穿过厂区东停车场东部一片空地。
#1箱变到#2箱变为一根ZRC-YJV22-6/10kV 3*70电力电缆。
#2箱变到#3箱变为一根ZRC-YJV22-6/10kV 3*95电力电缆。
#3箱变到聚集站为一根ZRC-YJV22-6/10kV 3*120电力电缆。
二、施工准备
（1）机具准备
敷设电缆用支架及轴、导链、钢丝绳、大麻绳、绝缘摇表、皮尺、钢锯、手捶、无线对讲机、手持扩音喇叭、煨管器、开孔器、套丝机、压线钳、锉、电锤、焊割工具、剥线钳、万用表及部分电工常见工具。
（2）人员准备及责任分工
项目责任人：魏小杰
项目技术责任人：宋涛
安全管理责任人：李建德
放电缆工人：30-40人
（3）材料准备
钢丝绳、电缆挂钩（u型卡子）、PVC管
1）型号、规格符合设计要求；
2）钢丝绳、外壁良好、均匀，锈蚀等现象；
3）u型卡子外壁表面光洁，无裂纹、毛刺、飞边、砂眼、气泡、变形等缺点；
4套接管件（直管接头）长度，大于管外径2.5倍；
5）PVC管内通畅，无杂物；
6）多种附件尺寸，符合设计要求；
绝缘导线型号、规格必需符合设计要求，并有出厂合格证。钢带线、护口、压线帽等均符合要求。
产品应有材质检验证实及产品合格证、生产厂家资质证实书等，并报请监理工程师认可。
（4）现场准备
土建必需完成电缆沟槽土方开挖及砖砌电缆沟土建工程，预埋件符合设计要求，过路预埋套管制作完成，现场必需清理洁净无集水，安装人员及施工机具及所用材料必需全部到位。
2、施工时间计划
1） 5月10日前完成电缆沟清理。
2） 5月5日至5月15日完成电缆沟打通和电缆穿线绳放置。
3） 5月10日至5月15日安装完成支架预埋和过路管制作。
4） 5月15日至5月30日完成电缆敷设。
5） 6 月5日完成制作电缆终端头接头。
6） 6月 5 日至6月10日完成电缆耐压检验及压接线头。
三、施工方法及操作工艺
1、砖砌电缆沟沟及直埋段沟槽土方开挖
直埋段沟槽宽90cm，深1.0m。沟壁砌砖时做好电缆预埋。
2、电缆敷设
1）电缆敷设前，原先预埋横穿电缆沟内电缆必需做尤其处理，靠近沟底电缆两头横向延伸开挖，将电缆尽可能压向沟底，靠近地面电缆尽可能抬起，使电缆能够顺利从沟里经过。
2）电缆敷设时，放置必需稳妥，钢轴强度和长度应和电缆盘重量和宽度相配合。敷设前应按设计和实际路径计算每根电缆长度，合理安排每盘电缆，降低电缆浪费。在带电区域内敷设电缆时，应有可靠安全方法，并有施工方案后方可进行施工。电缆敷设时，不应损坏电缆沟。并联使用电力电缆其长度、型号、规格宜相同。
3）电缆敷设时，应先在电缆盘上对电缆进行绝缘检验，合格后方可进行施工。电缆应从盘上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除机械损伤，并立即装设标志牌，放电缆时分段分根施工，每人肩扛长度约1-1.5m，当放到50-70m时，再回到起点放50-70m圈起来，以这类推向前推进，端头部位用导联向前拉，如当日不能放完电缆，应对电缆头进行防潮处理，对已放完电缆也要做好防潮处理。
4）电缆和电缆之间应保持有30～50MM间距。电缆敷设排列应整齐，水平敷设电缆，首尾两端、转弯两侧及每隔5～6米处采取尼龙扎线带进行固定。电缆起点及终点予留长度为配电箱周长二分之一。
5）电缆和配电箱开关端子压接时，应采取和电缆相同规格线鼻子进行压接，具体施工应符合规范要求。电缆支架及电缆保护铠必需和接地线或PE线可靠连接。电缆终端头、电缆接头、拐弯处、隧道及人井内等地方，电缆上应装设标志牌。
6）电缆进入电缆沟、建筑物、盘（柜）和穿入管子时，出入口应封闭，管口应密封。电缆敷设完成后，应立即清除杂物，盖好盖板。必需时，尚应将盖板缝隙密封。
7）电缆穿管时，管道内部应无积水，且无杂物堵塞。穿电缆时，不得损伤护层，可采取无腐蚀性润滑剂（粉）。电缆排管在敷设电缆前，应进行疏通，清除杂物。穿入管中电缆数量应符合设计要求；交流单芯电缆不得单独穿入钢管内，同一回路不得分开穿管。
8）直埋电缆埋置深度应符合下列要求：
电缆表面距地面距离不应小于0.7ｍ。在引入建筑物、和地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护方法。
电缆和其它管道之间平行和交叉时最小净距，应符合下表要求。

管道类别
平行净距
交叉净距
通常工艺管道
0.4
0.3
易燃易爆气体管道
0.5
0.5
热力管道
有保温层
0.5
0.3
无保温层
1.0
0.5

9）直埋电缆上、下部应铺以大于100ｍｍ厚沙层，并加盖红砖，其覆盖宽度应超出电缆两侧各50ｍｍ。沙子中不应有石块或其它硬质杂物。直埋电缆在直线段每隔50～100ｍ处、电缆转弯处、进入建筑物等处，应设置显著方位标志或标桩。直埋电缆回填前，应经隐蔽工程验收合格。回填土应分层扎实。
10）电缆终端及接头制作时，应严格遵守制作工艺规程，在室外制做电缆终端和接头时，其空气相对湿度宜为70％及以下；当湿度大时，可提升环境温度或加热电缆。制做塑料绝缘电力电缆终端和接头时，应预防灰尘、杂物落入绝缘内。做到不在雾或雨中施工，在施工现场应备有消防器材。
11）电缆线芯连接金具，应采取符合标准连接管和接线端子，其内径应和电缆线芯紧密配合，间隙不应过大；采取压接时，压接钳和模具应符合规格要求，电力电缆接地线应采取铜编织线。剥切电缆时不应损伤线芯和保留绝缘层。附加绝缘包绕、装配、热缩等应清洁。
12）剖开导线绝缘层时，不应损伤芯线；芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘层绝缘强度；
电缆工程施工后，应进行各回路绝缘检验，绝缘电阻值应符合现行规范要求，并应作好统计。
四、成品保护
1、材料抵达现场后要注意防雨、防锈运到现场后要注意分类放平放直，不要有折弯。
2、电缆抵达现场应放置不易被碰撞地方，顺好电缆头，不要把雨水灌入电缆芯内。
五、质量确保及管理方法
1、现场设专职质检员，在质检员全方面督促下进行施工，施工班组必需落实自互检交接检检验制度。通常部位质检员要进行复查，关键部位进行严查，以免发生质量事故。
2、施工准备期间认真熟悉图纸，作好施工图会审和施工组织设计编制。严格根据施工方案和国家施工及验收规范进行施工。
3、亲密和土建、配合，加强联络、理顺施工程序，相互发明必需施工条件，并严格做好工序交接验收工作。
4、主动发明条件，合理安排交叉作业，为了抢时间，安装和土建，可同时进行施工。
5、进场设备材料半成品，必需坚持入库检验验收制度，材料设备应含有材质证实及合格证，无材质合格证材料设备不得用于此工程。
6、本分部工程质量控制点为通电试验前各项检验统计必需完成，并有操作者、检验人员署名。
六、质量标准
1、确保项目：电缆绝缘电阻值符合施工规范要求。电缆敷设严禁有绞拧、护层断裂和表面严重划伤等缺损。
2、基础项目：电缆转弯和分支处不紊乱，走向整齐清楚，标志牌清楚齐全，防燃、隔热要求电缆保护方法完整。
3、电缆最小许可弯曲半径见下表
序号
电 缆 种 类
最小许可弯曲半径
1
无铅包钢铠护套橡皮绝缘电力电缆
10D
2
有钢铠护套橡皮绝缘电力电缆
20D
3
聚氯乙烯绝缘电力电缆
10D
4
交联聚氯乙烯绝缘电力电缆
15D
5
多芯控制电缆
10D
注：D为电缆外径
管路敷设许可偏差项目
许可偏差项目
项 目
弯曲半径或许可
1
管子最小弯曲半径
配管种类及管径
明MM
≥6D
暗MM
≥10D
2
管子弯曲处弯扁度
≤0.1D
3
明配管水平、垂直
敷设任意2米段内
平直度
3MM
拉线、尺量、吊线
垂直度
3MM

七、安全及注意事项
1、横穿车行道和人行道电缆沟槽必需全封闭，夜间挂红色警示灯，并做好行人安全通道周围防护。
2、电缆及托盘安排专员看管，预防电缆被偷窃及托盘倾倒；
3、电缆施工前须将电缆事先排列好，划出排列图表，按图表施工。电缆敷设时，必需专员指挥发令，其它人等必需遵从号令行事。敷设完后应敷设一根整理一根，卡固一根。
4、电缆绝缘检验时，电缆另一头必需安排人员看护，设置拉线，悬挂不得有些人靠近标牌，完成后应对电缆各相对地进行放电，并立即做好各项统计。
5、送电调试前必需将全部用电设备置于断开状态，并做好安全用电技术方法（如悬挂有电危险、注意安全标牌）。
6、焊工施焊时，要开动火证，有些人监护和配置灭火器材。
7、扶梯应有防护脚、防护滑绳，使用角度为60～70度为宜。严禁使用缺档、断档扶梯。
8、使用切割机时，首先检验防护罩是否完整，后部严禁有易燃易爆物品，切割机不得替换砂轮磨物。
9、电动工具接零或接地要齐全有效，随机开关灵敏可靠，电源线长度控制在标准范围内，并不得有接头，以符合不一样使用要求。
10、手持电动工具绝缘电阻应大于2兆欧，施工中并要配置漏电保护开关，严禁不用插头而用电线直接插入插座内。
11、熔化焊锡、锡块，要预防爆溅。
12、喷灯不得漏气、漏油堵塞，不得在易燃、易爆场所点火使用，工作完成，灭火放气。
13、剔槽打眼时，锤头不得松动，铲子应无卷边、裂纹，戴好防护眼镜。楼板、砖墙打透眼时，板下、墙后不得有些人靠近。
14、电缆敷设时，凡有登高作业需要，相关施工人员必需佩带合格安全带，脚手架必需验收合格后使用。
15、吊装作业必需有合格起重指挥人员进行统一指挥，并设好周围放回方法。
在施工中有不清楚部分，随时和施工员、质量检验员及相关技术人员联络，关键问题随时请监理工程师、业主及技术质量部取得联络。
