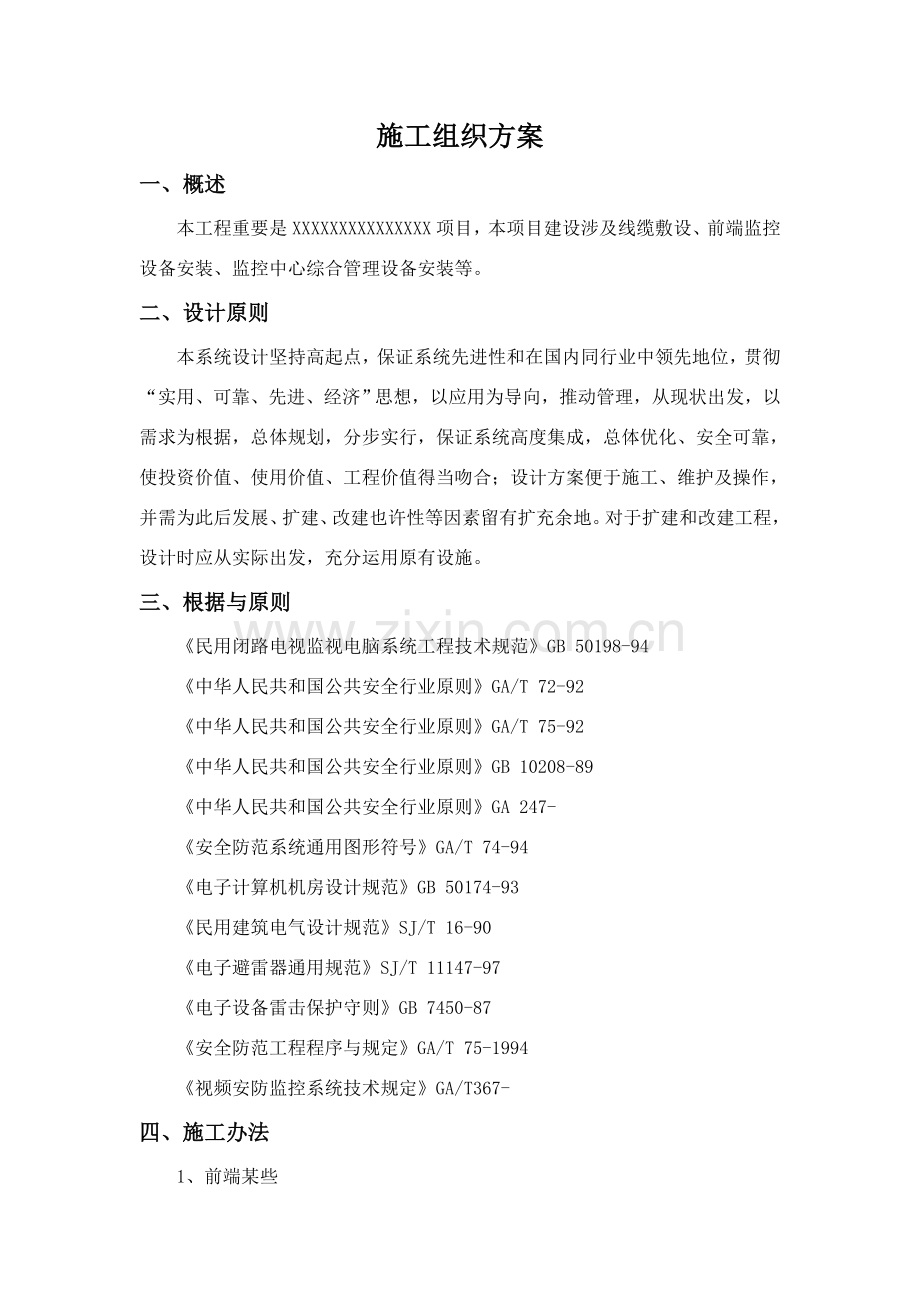

施工组织方案
一、概述
本工程重要是XXXXXXXXXXXXXXX项目，本项目建设涉及线缆敷设、前端监控设备安装、监控中心综合管理设备安装等。
二、设计原则
本系统设计坚持高起点，保证系统先进性和在国内同行业中领先地位，贯彻“实用、可靠、先进、经济”思想，以应用为导向，推动管理，从现状出发，以需求为根据，总体规划，分步实行，保证系统高度集成，总体优化、安全可靠，使投资价值、使用价值、工程价值得当吻合；设计方案便于施工、维护及操作，并需为此后发展、扩建、改建也许性等因素留有扩充余地。对于扩建和改建工程，设计时应从实际出发，充分运用原有设施。
三、根据与原则
《民用闭路电视监视电脑系统工程技术规范》GB 50198-94
《中华人民共和国公共安全行业原则》GA/T 72-92
《中华人民共和国公共安全行业原则》GA/T 75-92
《中华人民共和国公共安全行业原则》GB 10208-89
《中华人民共和国公共安全行业原则》GA 247-
《安全防范系统通用图形符号》GA/T 74-94
《电子计算机机房设计规范》GB 50174-93
《民用建筑电气设计规范》SJ/T 16-90
《电子避雷器通用规范》SJ/T 11147-97
《电子设备雷击保护守则》GB 7450-87
《安全防范工程程序与规定》GA/T 75-1994
《视频安防监控系统技术规定》GA/T367-
四、施工办法
1、前端某些

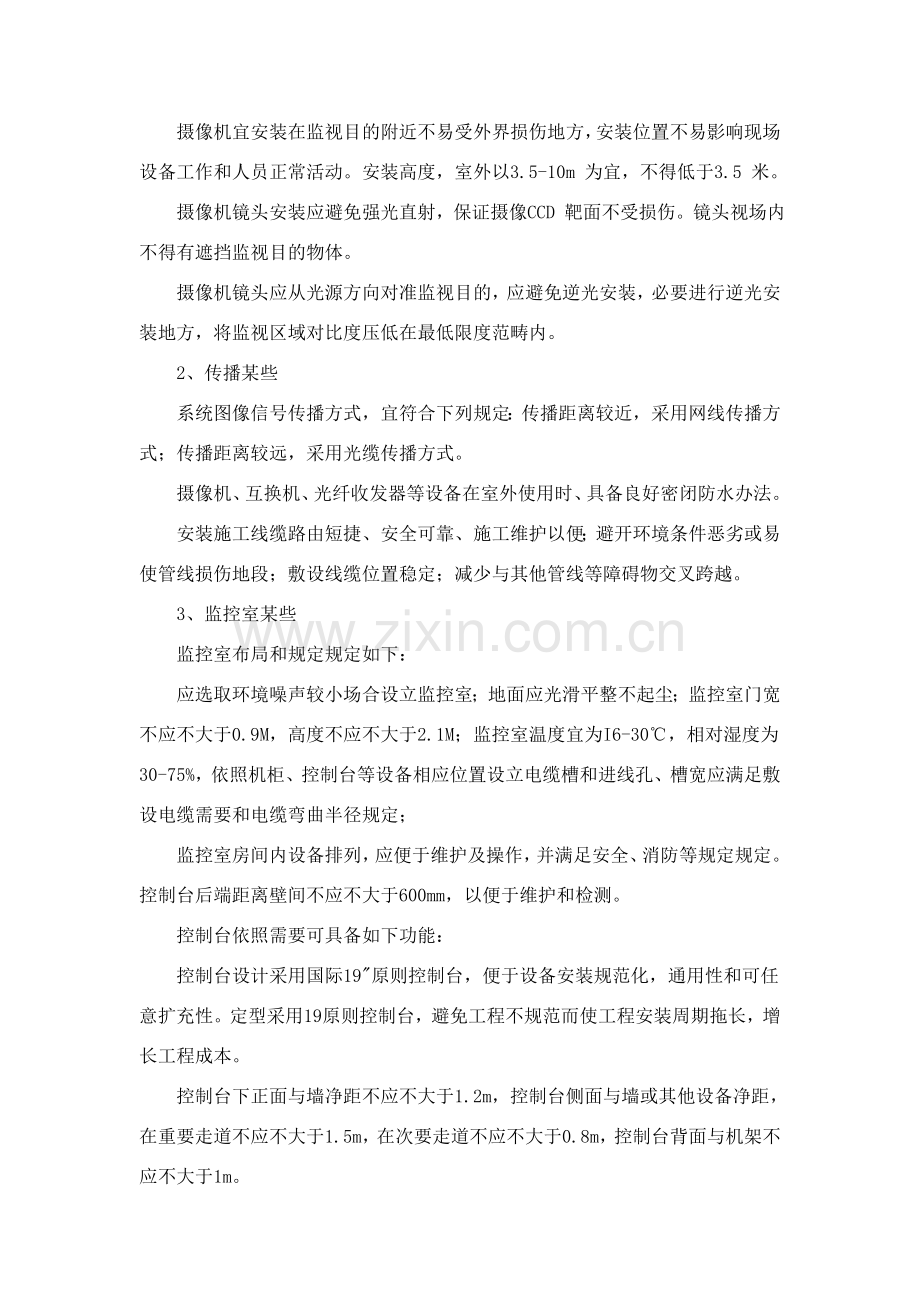

摄像机宜安装在监视目的附近不易受外界损伤地方，安装位置不易影响现场设备工作和人员正常活动。安装高度，室外以3.5-10m 为宜，不得低于3.5 米。
摄像机镜头安装应避免强光直射，保证摄像CCD 靶面不受损伤。镜头视场内不得有遮挡监视目的物体。
摄像机镜头应从光源方向对准监视目的，应避免逆光安装，必要进行逆光安装地方，将监视区域对比度压低在最低限度范畴内。
2、传播某些
系统图像信号传播方式，宜符合下列规定：传播距离较近，采用网线传播方式；传播距离较远，采用光缆传播方式。
摄像机、互换机、光纤收发器等设备在室外使用时、具备良好密闭防水办法。
安装施工线缆路由短捷、安全可靠、施工维护以便；避开环境条件恶劣或易使管线损伤地段；敷设线缆位置稳定；减少与其他管线等障碍物交叉跨越。
3、监控室某些
监控室布局和规定规定如下：
应选取环境噪声较小场合设立监控室；地面应光滑平整不起尘；监控室门宽不应不大于0.9M，高度不应不大于2.1M；监控室温度宜为I6-30℃，相对湿度为30-75%，依照机柜、控制台等设备相应位置设立电缆槽和进线孔、槽宽应满足敷设电缆需要和电缆弯曲半径规定；
监控室房间内设备排列，应便于维护及操作，并满足安全、消防等规定规定。控制台后端距离壁间不应不大于600mm，以便于维护和检测。
控制台依照需要可具备如下功能：
控制台设计采用国际19"原则控制台，便于设备安装规范化，通用性和可任意扩充性。定型采用19原则控制台，避免工程不规范而使工程安装周期拖长，增长工程成本。
控制台下正面与墙净距不应不大于1.2m，控制台侧面与墙或其他设备净距，在重要走道不应不大于1.5m，在次要走道不应不大于0.8m，控制台背面与机架不应不大于1m。
机架背面与侧面离墙面净距不应不大于0.6m。
控制室内电缆、控制线敷设宜以地槽为主，并有接地装置。
4、人力配备
配备专业项目小组：有关专业建造师1名，显示屏及钢构造安装施工经验丰富施工技术负责人人2名，质量员1名，资料员1名，安全技术人员1名，具备经验施工人员30名。
5、重要施工工具
序号
机械名称
数量（台）
功率（KW）
备注
1
电焊机
3台
40

2
砂轮切割机
1台
3

3
冲击钻
3台

4
电工用普通组合工具
5套

5
手枪钻
3套

6
工程车
1辆

7
万用表
2台

8
手提电脑
1台

9
示波器
1台

10
配电箱
2台

6、设备存储
设备暂时存储须保证安全，保证放置稳固，并防止水，灰，坠落物和其他外力侵害。
五、办法施工方案
1、工期控制办法
依照施工总体进度做出分部详细施工进度筹划表。严格控制各作业准时完毕。合理安排施工进度与作业筹划，均衡安排施工力量，减少因工序衔接浮现迟延现象，提高施工效率。
2、质量控制办法
2.1质量方针
贯彻执行GB/T ISO9000系列质量原则和质量手册，程序文献，将其纳入原则化规范化轨道，为了在本工程中创造一流施工质量，特别制定控制目的为优良工程科学管理、信守合同、精益施工，向顾客提供优质工程和服务。
2.2质量保证体系
依照GB/T ISO9000系列原则规定，建立起组织、职责、程序、过程和资源五位一体质量体系。
在组织机构上建立由项目经理直接负责、项目副经理中间控制、专职质检员作业检查、班组质量监督员自检、互检质量保证组织系统，将每个职工质量职责纳入项目承包岗位责任合同中，使施工过程每一道工序，每个部位都处在受控状态，保证工程整体质量水平。
在程序和过程控制上，重点抓工序质量控制。工程重要工序有：制作、安装、测量、焊接等。在资源配备上，选派技术好、责任心强技术人员和工人在核心作业岗位上，进行质量分析，不断改进施工质量。
2.3原材料控制
本项目所采设备严格按照国标进行进场检查，并随时告知甲方予以监督。
3、安全文明施工技术组织办法
3.1环保办法
Ø 严格遵守国家和市里对施工现场文明施工关于规定，对工地人员进行文明施工及环保教诲。
Ø 施工现场做到活完料净场地清，防止污物产生。
Ø 施工现场垃圾做到每天定期清理。
Ø 专职人员进行文明施工及环保工作检查、监督，养成良好文明和习惯。
Ø 对清运废渣垃圾车辆，用苫布对所载物进行覆盖，避免途中遗撒和运送过程中导致扬尘。
Ø 各施工作业层产生固体废弃物在各层设垃圾点，由专人收集解决，禁止进行凌空抛撒。
3.2施工现场安全保卫办法
严格遵守总承包施工单位各项安全保卫规章制度。
施工现场人员进人施工现场，均应佩戴表白其身份出入证。进入施工工地规定必要佩带安全帽。
3.3材料堆放
料堆挂名称、品种、规格等标牌。现场使用材料都应挂标牌，标牌上注明其名称、品种、规格，使人一目了然。
保持施工现场整洁。材料、器具堆放合理，不影响施工、不阻碍道路。
工完场清。施工过程中，材料、构件及时归放原地，垃圾及时清扫集中运走，做到工完场清。单位工程竣工验收前，更应工完场清。
3.4现场防火
施工现场应有消防办法。
灭火器材配备合理。作业点配备二台以上灭火器。电气设备附近应设立干粉类不导电灭火器材。
有消防水源并能满足消防规定。
动火审批手续和动火监护健全。进行焊接、气割等动用明火施工时，应向总包方申报审批，审批手续齐全。施工现场需要使用明火时，项目经理部应指派动火监护人。
高空电焊或火焰切割时，下面必要有人监视，对作业处下方设备、材料采用保护办法。
禁止在施工现场随处吸烟。
3.5施工现场用电
所有配电箱均应标明其用途，作出分路标记，配线采用三相五线制。
电缆设立容量要符合用电规定，布置整洁安全。
现场设专职电工进行暂时用电维护。
动力配电箱每台设备必要实行一机一闸制。禁止用同一开关控制二台以上用电设备。
动力配电箱及所有用电设备都要有可靠接地、接零、漏电保护办法。
3.6车辆办法
施工车辆按施工现场平面布置图拟定位置进行工作或停放。
车辆进入施工现场减速行驶，不能鸣笛。
3.7现场保护办法
在现场加工场地用竹胶板、防火粘等进行石材地面保护,在施工机械进出道路进行防护,以保护原有地面。
3.4 高空安全
作业时离开地面(或楼面)即为空中作业，离开地面(或楼面)1.5 米可视为高空作业。使用登高器具时先检查并保证器具牢固稳定，登高人员须精神集中，现场其她人员不得呼唤正在登高人员，登高人员在移动中不得负重，攀爬时移动速度要慢，至少保持方式一只手和一只脚处在稳定状态。登高人员在室外遇风雨天气或照明局限性时停止 登高作业。作业人员在空中作业时，须对的使用安全带和安全帽，使用前须检查安全器具完 好性，不得使用品有安全隐患防护用品。作业时不得将工具，部件等所有物品置于 无约束状态，不得高空抛物。
现场摆放物品须稳固可靠，依托物必要是固定。安装现场须配备安全员负责安全施工管理。 重复使用绳索、滑轮、支杆等须经安全可靠性检查，起吊物品时下方禁止人员停 留和活动。起吊前须检查物品与挂钩连接保证可靠，物品移动途径中不得存在障 碍物。
六、进度筹划
项目实行进度表
项 目
工期中标后15日 时间以日为单位
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
原材料进场
-----

管线材安装

----------------------------

设备安装

---------------------------------------

系统调试及试运营

---------
七、质量保证办法
1、认真贯彻执行国家《建筑法》，《建筑电气安装工程质量检查评估原则》
2、系统所有组件（涉及硬、软件）采用通用原则化模块，具备通用性、可扩展性和可维护性；
3、所选产品和设备必要有明确可靠性指标，并且可以满足系统可靠性指标；
4、凡用于施工材料、设备，必要有供应商提供合格证明文献或出厂合格证，并须作开箱检查。必要时，可抽查送检或复验提供合格证书。作为入档资料。
八、工程自检和验收
工程自检和验收是检查评估工程质量重要一环。在施工现场视频监控系统工程项目施工过程中，除按关于质量原则抽检外，还应对隐蔽工程，分项工程和竣工交验工程进行验收。验收时业主都应参加，验收记录应由参加方办理签证，列入工程档案。在验收前，施工单位要按设计和图纸、施工规范规定，先对报验项目进行自检自验。合格后方进行预验和总验。验收前要编制好竣工交验大纲，在业主组织下，邀请关于部门参加，施工单位应做好交验准备，提供下列资料：
　　（1） 设计文献和有关技术原则；
　　（2） 系统验收规范和原则；
　　（3） 系统评估办法；
　　（4） 施工图纸、竣工图纸及施工中各类设计变更单、施工洽商单；
　　（5） 各种施工记录，涉及管线敷设记录、设备安装调试记录、试运营记录等；
　　（6） 各类设备资料，涉及产品阐明书、顾客操作手册、保修单等；
　　（7） 各种管理资料，涉及公司资质证明、开工报告、竣工报告等。
　　然后按竣工交验程序，分别对系统功能、施工质量、竣工资料等项目进行检查和验收。详细验收内容为：
　 1）、安装设备数量、型号、规格；
　　2）、完整竣工、验收资料一式四份；
　　3）、设备安装、调试特殊性；
　　4）、备品和备件；
　　5）、系统功能和技术指标；
　　6）、操作和维护手册；
　　7）、系统质量；
　　最后做出评价意见，完毕竣工交验工作。对交验中提出问题，应由施工单位限期整治。
九、安全生产技术办法
　　1、建立安全管理网络，实行“四全”即全员、全过程、全方位、全天候动态管理，保证安全生产顺利进行。
　　2、建立健全安全管理制度，所有现场施工人员都必要严格执行。
　　3、加强安全检查工作，消除事故隐患。采用定期、不定期、突击性、特殊性检查各种形式坚持作业前、作业中、作业后全过程检查。并且抓好检查后整治工作。使不安全因素及时排除。
　　4、贯彻安全保证办法，加强成品保护意识，避免因人为、二次搬运过程、安装等外界因素对成品设备导致损伤。
　　十、检修维护制度
　　系统通过验收后，转入运营保障期和质量保证期，为保证系统长期处在正常运营状态，除对的操作、合理使用外，还需建立检修维护制度。坚持经常性维护，保证电子设备清洁、干燥、除尘、防潮、防静电。坚持定期或及时故障维修，保证系统正常、可靠、持续运营。
