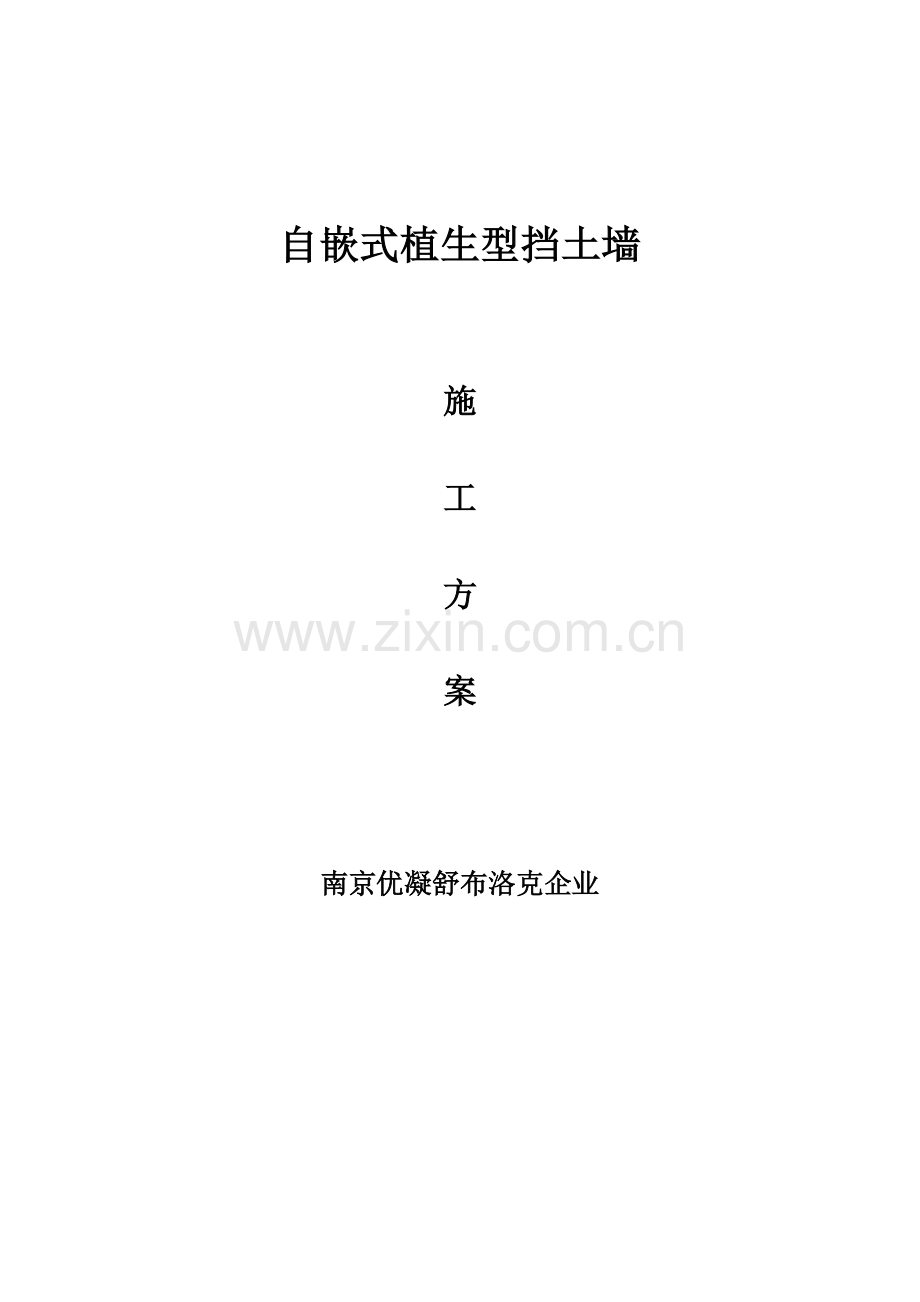

自嵌式挡土墙综合项目施工专项方案.doc

自嵌式植生型挡土墙施工方案南京优凝舒布洛克企业施工方案1 测量放线及场地清理对工程部分进行测量，确定具体工程量；做好场地清理工程，并统计对应数量、统计立案。 5.2 2 土方开挖场地清理同时，根据工程设计要求，做好开挖工作。3 基础墙体基础周围土层应加以扎实，达成承载力要求，方可砌筑墙体砌块。4 第一层砌块面板及反滤层安装全部自嵌式植生块全部应按施工图或现场工程师要求标高和方向进行摆放。自嵌式植生块摆放同时需符合生产厂家提议。垒后墙面和设计要求相比在水平和竖直方向每3m差3cm。第一层自嵌块应放置在垫层上，第一层后沿必需切割平整。对放好自嵌块进行沿墙纵向平直度和平面水平度检验。为确保墙体施工质量，第一层自嵌块摆放是很关键。施工人员应确保自嵌块和垫层完整接触。根据墙体放线位置逐一并肩摆放自嵌块，可经过拉线进行放线。对于弧形挡土墙，可依据生产厂家推荐意见进行摆放。检验自嵌块沿墙纵向平直度和平面水平度，若需要则进行调整。锚固棒插入一定要对好位置，如对不好位置应将块体前后左右移动即可插入；对于墙体内外弧拐角处块体可依据实际情况，进行切割处理。该层砌块全部安装好后，可按下列工序次序施工：铺设土工布填料压实铺设土工格栅铺设土工布填料压实安装上一层面板填碎石铺设土工格栅。砌块中植生孔需填充适合植物生长土体，其方形孔及墙后碎石层填充碎石加30%土粒有利于植物生长。砌块后侧反滤层碎石料厚度不得小于30cm，或根据设计图纸要求，对墙后排水骨料正确回填可使墙面排水，可在排水骨料和其后填土间放置土工布作为预防骨料和土体掺混方法。块体和块体之间空隙需填满碎石。5 具体施工过程1. 第一层砌块安装完成后即可开始第一层填土施工及压实。2. 铺设第一层筋带，在筋带上铺设土工布。加筋材料采取玻璃纤维双向土工格栅，材料运至现场后，监理人员应现场确定或取样送相关部门进行检验是否满足设计参数，若不能满足，严禁使用。按设计施工图铺设土工格栅加筋，土工格栅应铺设在1%3%横坡平整压实填土上，应将强度方向垂直墙面铺设于密实填土上，纵向不一样宽幅土工格栅搭接长度大于10cm，确保压入砌块之间大于20cm；摆放时应拉平绷紧，尾部需固定在下层碾压土上。摆放好土工格栅后，在墙后放置排水骨料及回填加筋土，每层填土厚度30cm，压实度大于92%。在土体回填和压实过程中应避免造成土工格栅破坏（如起皱、移动、刺破等）。3.回填土施工，压实，土工布包裹回填土。填料：采取透水性良好易压实土体，墙顶采取低透水性黏土压实作为防渗层。每铺完一层筋带，进行一次填筑。拉筋上面填土时，严禁沿拉筋方向推土和施工车辆直接碾压拉筋，碾压前拉筋上填土厚度应为30cm。摊铺和平整：用推土机边卸料边摊铺，然后采取平地机整平；距砌块1m部分采取人工摊铺。机械摊铺时，推土机和平地机摊铺距砌块距离大于1m，摊铺时在地面上画出石灰线或设置标杆易于驾驶员观察。摊铺作业时，由专员负责指挥，依据两层筋带之间距离，按每层厚30cm标正确定每次每层摊铺厚度进行摊铺平整，摊铺厚度做到均匀一致，表面平整。填料压实：填料严格分层碾压密实，碾压应先轻后重，碾压应从筋带中部开始，逐步碾压至尾部，再碾压靠近面板部位，距砌块1m范围时，应采取小型机械碾压，困难时人工扎实，同时需观察墙体砌块是否变位，立即做好调整。碾压轮迹重合1/31/4，顺墙面线方向进行，严禁急剧改变方向或急刹车，其压实遍数由压实工艺试验确定；第一遍压实时宜慢，以免壅土将筋带推起。人工采取小型压实工具压实时，先从砌块面层后轻压，再逐步向加筋中心压实，并随时观察砌块稳定情况，预防砌块错位。压实度检测：采取灌砂法和K30进行压实度检测。其检测频率为：距面板1m范围外，每一压实层每500m2或50延米不少于3个测点，距面板1m范围内，每一压实层每100延米大于3个点。若压实段落小于上述要求时仍取3个点。其试验方法按土工试验规程进行。4.安装面板，回填碎石层，第二层土工格栅铺设。5.再次铺设上层土工布、回填土、压实、安装面板、回填碎石层、第三层土工格栅铺设。墙体从下往上依次施工。6 压顶帽石及墙体顶部施工 顶层墙体砌块安装后，所形成纵向高低不平，用砂浆找平，严格控制设计标高，找平砂浆养护达成一定强度后，即可现浇压顶帽石，另按设计每隔10m设一伸缩缝。施工时，模板应支撑稳固、接缝严密。砼要求振捣密实，完成后注意养生。墙体顶部采取低透水性黏土铺设25cm，横向设置1:10坡度，以利于墙后坡体水流下泻，同时可考虑在墙面板处设置截水沟。7. 注： 施工从下往上进行，做好同层土工格栅及面板安装全部工序以后再进行上层土体回填压实、铺设土工格栅、和土工布然后是面板安装碎石回填等工作。施工过程中应确保墙面板和碎石层正确位置及所要求宽度，必需时能够调整碎石层后填土宽度。请联络： 江苏舒布洛克 赵明
