设备安装综合项目施工专项方案.doc

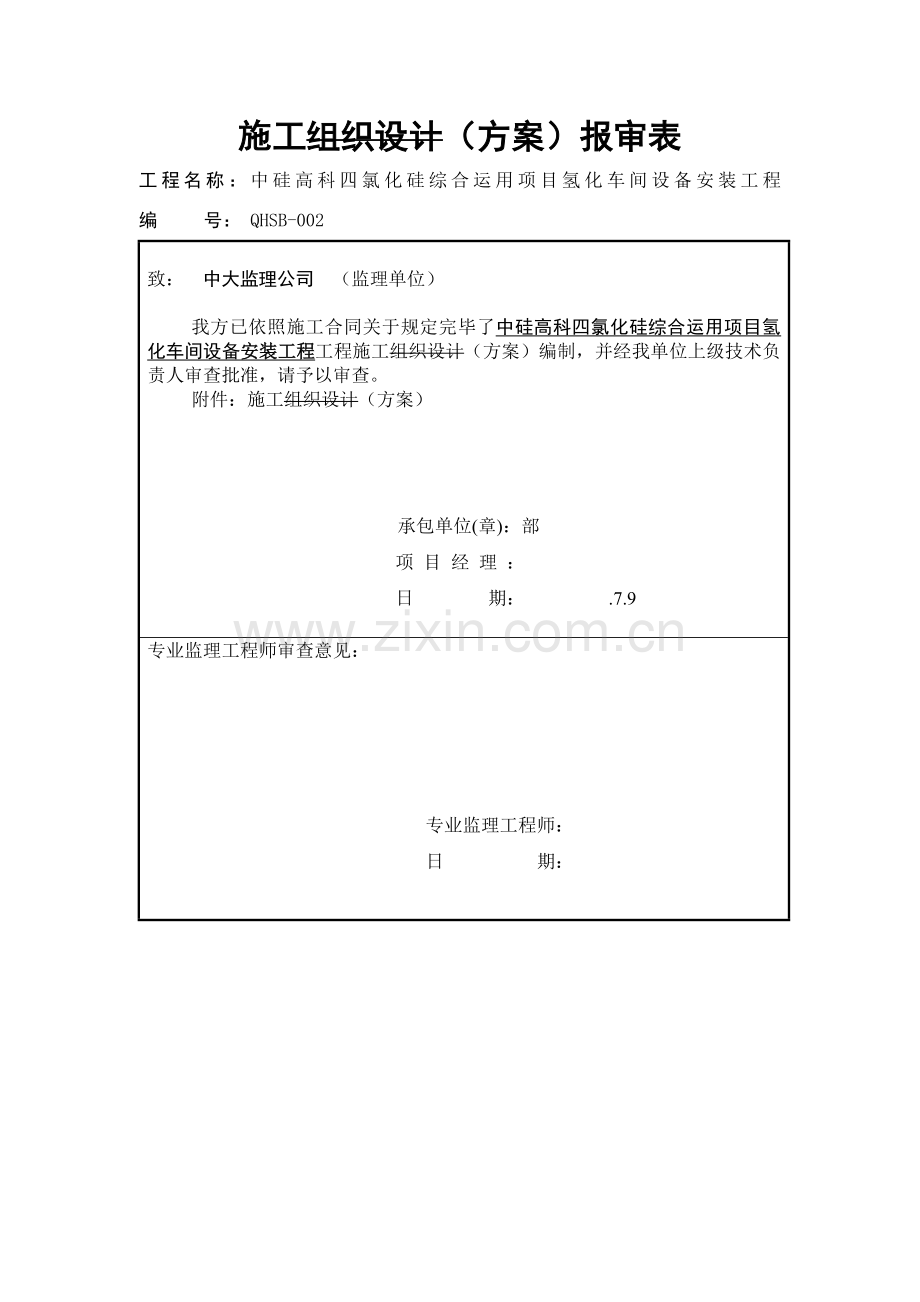

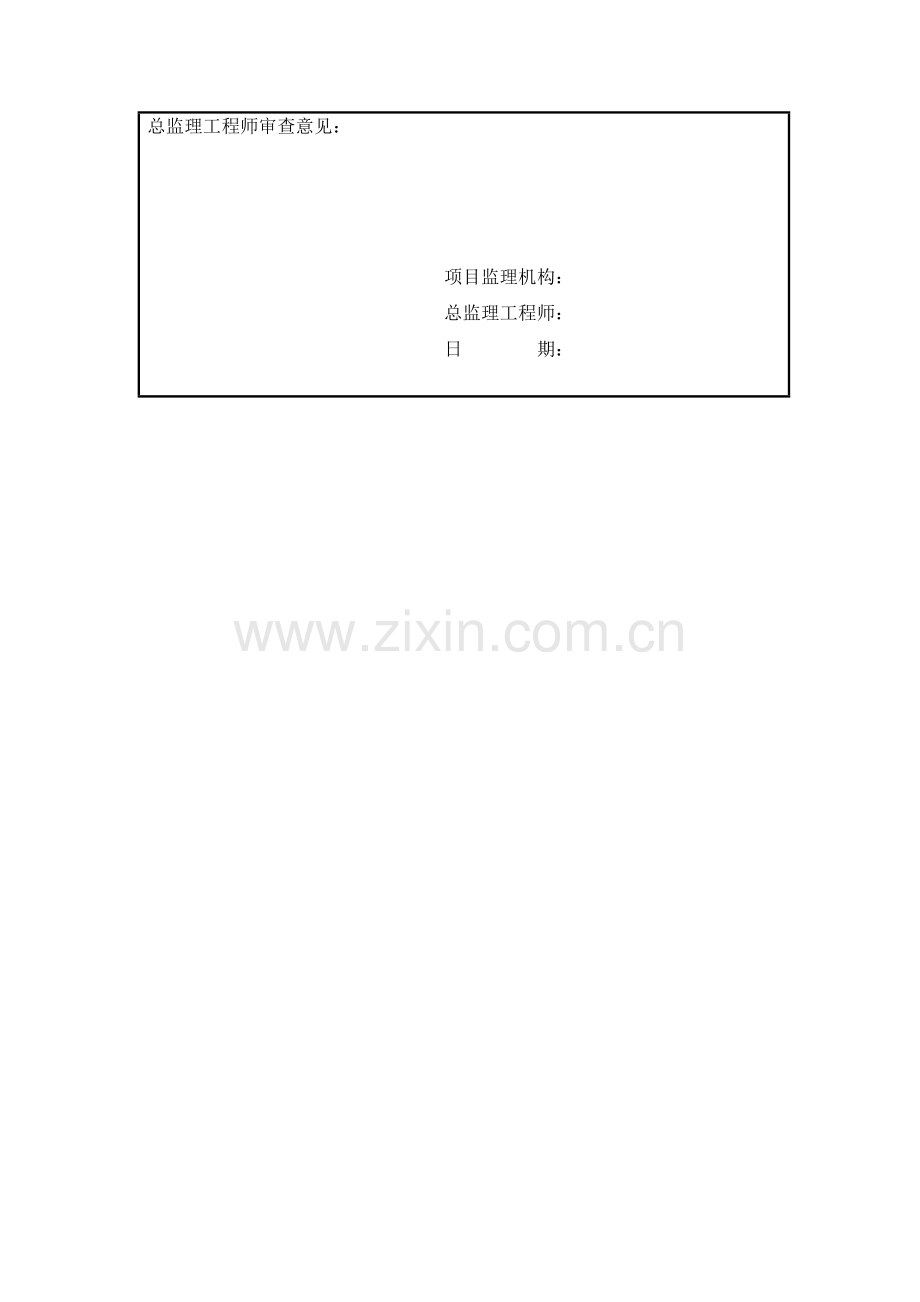

施工组织设计（方案）报审表工程名称：中硅高科四氯化硅综合运用项目氢化车间设备安装工程 编 号： QHSB-002致： 中大监理公司 （监理单位）我方已依照施工合同关于规定完毕了中硅高科四氯化硅综合运用项目氢化车间设备安装工程工程施工组织设计（方案）编制，并经我单位上级技术负责人审查批准，请予以审查。附件：施工组织设计（方案）承包单位(章)：部 项目经理： 日 期： .7.9 专业监理工程师审查意见：专业监理工程师： 日 期： 总监理工程师审查意见：项目监理机构： 总监理工程师： 日 期： 施工组织设计(方案)报批表工程名称高科四氯化硅综合运用项目氢化车间设备安装工程施工单位管理单位 审批意见 年 月 日监理单位 审批意见年 月 日建设单位 审批意见年 月 日 *四氯化硅综合运用项目氢化车间设备安装工程设备安装方案编 制： 审 核：批 准： *二OO九年七月九日*四氯化硅综合运用项目氢化车间设备安装工程施工方案1、编制阐明.根据合同条款规定，我*承建中华人民共和国*技有限公司四氧化硅综合运用项目氢化车间所有设备安装工程，由于工程性质及工艺规定决定,安装设备种类多、数量大、集中度高；结合我公司近年有关工程施工经验，以及先进科学管理模式，和精心认真施工组织以保证该项工程有筹划、有顺序、有条理高效运营，完毕业主所制定工期目的、安全目的；达到业主满意。作此方案旨在指引施工，使设备安装工艺更趋合理、科学、高效。2、编制根据. 1.业主提供关于设备安装有关施工蓝图； 2.根据同设计、土建等有关等专业技术交底及交接资料； 3.根据设备生产厂家提供产品安装技术文献；4.压缩机、风机、泵安装工程施工及验收规范 GB5027-985.化工机械安装工程施工及验收规范 HGT205-926.石油化设备安装工程质量检查评估原则 SH3514-7. 化工塔类设备施工及验收规范 HGJ211-85 8.机械设备安装工程施工及验收规范 GB50231-1998； 9.起重设备安装工程施工及验收规范GB50278-983、工程概况. 由于施工工期短，施工场地狭小，且为室内施工，室内场地尚未硬化，回填不平整，设备形大体重，土建施工仍未完全结束，脚手架没有拆除，大型机具不能靠前，大大增长了我方设备安装难度且影响整体施工进度；由于土建以及我方设备、管道、电器、仪表等多工种队伍之间互相穿插作业，安全隐患增多等；为我方施工管理提出了更高规定。 该项安装工程所安装设备数量较多，重要设备有：a、贮罐类（空气压缩罐、氮气罐、分离罐、以及各种缓冲罐）b、容器类（冷凝器、换热器、过滤器、再沸器）c、泵类（真空泵、屏蔽泵）d、塔类（粗馏塔）等。4、重要工机具及材料1、吊车：8T、25T、50T等依照实际状况暂时调用；2、卷扬：5T两台；3、手拉葫芦：3T、5T、10T各十个；4、枕木、滚杠、铁锹、道轨、钢丝绳、吊带、U型环等；5、劳动力安排日期钳工电焊工起重工辅助工备注09.7.10-09.7.206221009.7.21-09.8.136221509.8.14-09.8.308223009.9.1-09.9.10422236、施工组织监管体系项目经理： 项目总工： 技术负责人： 项目副经理：技术员：专职材料员专职安全员：专职质检员：设备班组7、工艺设备安装施工方案依照氢化车间设备重量，构成及其设备自身特殊规定，将工艺设备安装重要分为如下程序：设备开箱验收基本验收及放线设备清洗、调节、装配设备就位一次找正找平机座地脚螺栓孔一次灌浆设备二次找正找平及螺栓紧固安装其他部件（管道、电气安装）调节和试运转。7.1设备开箱验收开箱前应查明设备型号、箱号、核对无误后方可按规定开箱。开箱后应由安装单位和业主管理人员按装箱单清点，检查装箱清单、设备技术文献、资料及专用工具与否齐全；检查设备、零部件规格尺寸与否与设计相符；检查设备与否有无缺损件，零件和附件与否齐全，表面有无损坏和锈蚀等。由于设备在运送和存储过程中，某些零部件也许会产生较大变形，依照设备图纸进行复核，并准备一种校正平台，对产生变形零部件进行矫正。如设备验收时发既有缺件或其他缺陷，应向业主方报告并请示解决。经清点无误后办理移送手续，办理签字移送手续后，采用办法作好设备保护工作，设备及其零件、部件和专用工具均应妥善保管，不得使其变形、损坏、锈蚀、错乱或丢失，并建立设备清单进行管理，以便随时查找和安装、使用。7.2基本验收及放线安装前都必要依照施工图纸和国家施工验收规范对基本进行仔细检查验收。设备基本位置、几何尺寸和质量规定，应符合现行国标钢筋混凝土工程施工及验收规范规定，并应有验收资料或记录。此外，还应对照设备尺寸对设备基本进行复检，如发现与设备尺寸有不符之处要及时提出并上报业主和设计单位协调解决。设备安装就位前，设备基本表面和地角螺栓预留孔中油污、碎石、泥土、积水等均应清除干净；预留地角螺栓螺纹和螺母应保护完好；放置垫铁部位应用灌浆料加垫铁组找平。设备就位前，还要按施工图和关于建筑物轴线或边沿及标高线，划出安装基准线，并按照图纸设筹划出设备位置中心线、轴线、标高线等。检查基本和基本划线采用经纬仪和Y型水准仪以及钢卷尺等测量工具。7.3设备清洗、调节、装配依照规定不许拆开设备，以及出厂时已装配、调节完善设备不得拆卸，只作表面清洁工作。没有规定应依照设备图纸进行拆开检查清洗，并进行传动零部件装配调节，使其符合规定间隙、误差规定。7.4设备就位，找正找平设备吊装时要注意人身安全，听从起重人员统一指挥，严格执行安全操作规程，同步也要注意设备自身安全，必要时用软吊装带或在设备表面衬垫包装布及木头。设备就位后放置地脚螺栓，设备位置依照基本划线就位找正，垫铁规格依照设备图纸和规范拟定，每一螺栓孔下应至少放置一组垫铁，调节垫铁厚度和高度，使设备标高和水平度及垂直度符合设计规定。找正找平后，地脚螺栓预留孔即可进行灌浆，地脚螺栓孔灌浆可采用高强度无收缩灌浆料。对于用预埋铁和膨胀螺栓安装设备，应以划线和垫板找正找平。7.5设备二次找正找平及螺栓紧固待设备地脚螺栓孔水泥干固达到设计强度75%以上时拧紧地脚螺栓，各螺栓拧紧力应均匀，同步用斜垫铁精调节设备水平度和垂直度，经验收合格后，便可对设备机座进行二次灌浆，使设备更加牢固和美观。7.6安装其他部件对特殊设备由供货厂家派人到现场指引安装，施工单位应按厂家代表规定进行安装。7.7调节和实验运营试运转程序：试运营前检查单机无负荷试车联动无负荷试车联动有负荷试车。依照生产工艺设计及设备技术文献资料编制相应试车方案，并报业主方批准，试运营前应作全面细致检查。检查设备组装与否对的，安装方位与否对的，零部件与否齐全，各润滑某些与否对的润滑，传动部位与否能手动盘车，环境与否干净整洁，整个试车场合与否有安装隐患，安装调节记录与否经业主方承认。所有条件齐备方可点动试车。检查设备运转方向与否对的，有无异常状况。如有异常，则应停车进行调节；如没有异常状况，则运营应恰当进行一段时间，对运营中声音、震动、温度等方面进行监控并记录。按国家规定，联动无负荷试车由甲方主持，施工方予以配合。在联动试车中发现问题，施工方配合进行调节，联动试车合格后，即可办交工手续。在联动有负荷试车阶段，施工方继续配合，做好服务工作。7.8 重要设备安装由于车间内设备重要有过滤器、贮罐、冷凝器、换热器等罐类设备，合成塔、精馏塔等塔类设备，以及离心泵、水环真空泵、屏蔽泵、隔膜计量泵等泵类设备和隔膜压缩机、尾气压缩机等运转设备，因此重要简介这些设备安装。7.8.1罐类设备安装由于这些罐类设备有某些穿于楼板之间，故安装这些设备时，要用H型钢或工字钢制作设备支架，这些支架应牢固可靠，其载荷应不不大于设备满载及保温后总重，制作支架时应考虑设备保温层厚度。由于这些罐类设备大多为圆形，无法直接从设备布置图上看出其方向、标高，因此安装时，应依照设备平面布置图中设备特性管口所示方位和设备图纸中管口方位图，并结合参照管道平立面图、轴测图，经核对无误后再施工安装，以免返工。依照国家现行关于规范规定，安装时这些设备水平度和垂直度应不不不大于1/1000。因车间内有些罐类设备体积和重量都比较大，并且这些设备无法直接从吊装孔起吊安装，安装这些设备时，先制作一平板小车，同步从车间外至设备安装位置下方用枕木铺垫，在车间外将平板小车吊放在铺好枕木之上，小车与枕木之间用108*10无缝钢管做滚杠，运用吊车将设备吊装于平板小车之上，用倒链将设备拉入车间，将其运至安装位置，然后在设备位置正上方设立2个4*4滑轮组用2台5吨卷扬机将设备抬装至其安装位置，在捆扎钢丝绳时，注意设备对的方位，吊装到位后用手拉葫芦对设备方位进行修正，安装在对的位置。由于施工现场存在诸多孔洞，因此施工时应特别注意安全，并配戴好安全保护用品，进入施工现场必要戴安全帽，高空作业要系安全带。在楼面上用于安装设备开孔、设备预留孔及管道开孔，在设备及管道安装完毕后，依照业重规定进行补孔解决或制作盖板、围栏，以防安全事故发生。7.8.2塔类设备安装塔及塔顶冷凝器清洗完毕之后，即可进行塔安装。、由于所安装合成塔高达数十米，并且塔顶冷凝器安装于塔体之上。因而，应一方面把塔顶冷凝器，在车间外将平板小车吊放在铺好枕木之上，小车与枕木之间用108*10无缝钢管做滚杠，运用吊车将设备吊装于平板小车之上，用倒链或卷扬机将设备拉入车间，将其运至安装位置运用2台10吨卷扬机加4*4滑轮组加21mm钢丝绳吊装至其安装楼层上一层，等安装至冷凝器位置时再从上方吊装下来。同步，由于合成塔高度较高，并有多块塔板和数节塔体所连接构成，无法整体安装，并且工艺规定要对设备内部清洁度规定非常高，故要对每节塔体进行清洗，拆卸清洗时要注意，在每节塔体法兰上做好标记，以防组装时混乱，清洗后对每节塔体法兰口用塑料布进行包扎，以防灰尘进入和污染。安装时，先对场地进行清扫，清除基本表面碎石和杂物，清除地脚螺栓孔内污水和杂物，然后依照设计图纸标注中心线。安装时一方面安装塔体最下一节即塔釜；塔釜清洗完毕后，由平板小车将其运至所在位置，运用卷扬机将塔釜吊装于安装位置，然后运用斜垫铁进行找正找平，塔体底座按规定找平找正后，便可对地角螺栓孔进行灌浆，地脚螺栓在预留孔中应自然垂直，无倾斜，地脚螺栓任一某些离孔壁距离应不不大于15mm，地脚螺栓底端不能碰孔底。螺母与垫圈、垫圈与设备底座间接触均应紧密。地脚螺栓可采用高强度水泥沙浆或无收缩灌浆料进行灌浆。待水泥干固后，拧紧地脚螺栓，再次检查设备水平度，依照规定其水平度应0.1mm/m以内，在检查时可依照塔体特性，用一根钢平尺放于法兰平面，然后在平尺上再放一方框式水平仪，在塔体互成 90方向上进行检查并做好记录。检查合格后，依照设备构成一节一节依次向上组装，安装时还要注意塔体内部清洁，每一节塔体安装时再除去密封塑料布。每安装一节都要用平尺和水平仪在法兰面上进行检查，保证其水平度在0.1mm/m以内，组装时要对正清洗拆卸时所作标记，连接两个塔节法兰时要注意不得使垫圈歪斜、损坏，同步还要检查管口及人孔方位，并严格控制塔圈水平和中心倾斜。由于塔体较高，因此塔体安装完毕并检查合格后，应在每一楼层预留孔位置进行固定。待塔类设备安装完毕后，然后再以这些塔类设备为基准，对其相应塔釜再沸器进行找正安装，由于合成塔与其相应再沸器之间距离很小，并有直径较大直连管段相连接，并且由于其对接法兰为凸凹法兰，因此再沸器不能直接固定，先将连管预制并和法兰对正点焊，然后移开再沸器，取下连管和法兰，将法兰和连管焊接后，加上密封垫后重新安装，并用螺栓拧紧，保证无泄漏后再沸器才干固定。7.8.3泵类设备安装泵类设备多是整体设备，这些设备安装可根据工艺设备安装程序依次进行。整体安装泵，纵向安装水平偏差不应0.1/1000不不大于，横向安装水平偏差不应0.20/1000不不大于，并应在泵进出口法兰面或其他水平面上进行测量。安装时应当在暂时支撑四组垫板对设备进行一次找正，使其水平度偏差及中心位置偏差均符合压缩机、风机、泵安装工程施工及验收规范GB50275-98之规定。泵安装找正后，应检查其联轴器径向位移、端面间隙、轴线倾斜。直接承受负荷垫铁组，其位置和数量应符合下列规定:1）每个地脚螺栓近旁至少应有一组垫铁，垫铁组应尽量接近地脚螺栓;2）相邻两垫铁组间距，视泵底座刚性限度拟定，普通应为500毫米左右;3）有加强筋泵底座，垫铁应垫在加强筋下面。采用平垫铁或斜垫铁找平时，普通应符合下列规定:4）直接承受负荷垫铁组，应使用成对斜垫铁，两垫铁斜面要相向使用，搭接长度应不不大于全长3/4,偏斜角度应不超过30;斜垫铁下面应有平垫铁;5）应尽量减少每一组垫铁块数，普通不超过四块，并应少用薄垫铁;放置平垫铁时，最厚放在下面，最薄放在中间，调节后应将各块垫铁互相点焊牢固，但铸铁垫铁可不焊;6）每一组垫铁均应放置整洁平稳，接触良好;垫铁轰面油污等应清除干净;泵体找平后，各组垫铁均应被压紧，可用0.25公斤手锤逐组轻击，听音检查；四 、中 小 型泵垫铁组高度普通为30-60毫米，大型泵垫铁组高度普通为50-100毫米;7）泵体调节后，垫铁应露出泵底座环外缘1020毫米;垫铁组伸人底座环底面长度，应超过地脚螺栓孔，且应保证裙座受力均衡;8）安装在金属构造上泵找正后，其垫铁与金属构造尚应焊牢，但用带孔垫铁时可不焊。泵平面位置和标高对安装基准线容许偏差见下图项目容许偏差平面位置标高与其她设备无机械联系10+20-10与其她设备有机械联系21驱动机轴与泵轴、驱动机轴与变速器轴以联轴器连接时，两半联轴器径向位移、端面间隙、轴线倾斜均应符合设备技术文献规定。当无规定期，应符合现行国标机械设备安装工程施工及验收通用规范规定。泵安装完后，应用塑料布或堵板将其出入口封其来，以防止杂物进入。7.8.4压缩机安装原料车间内压缩机为尾气压缩机。尾气压缩机属于卧式活塞式压缩机。由于此类压缩机在工作时有较大震动，因此安装时特别要注意控制压缩机水平度偏差在纵向0.05/1000横向0.1/1000机组中心线偏差5mm以内。两半联轴器之间间隙应不不不大于2；联轴器径向位移不应不不大于0.025；轴线倾斜度不应不不大于0.2/1000。压缩机吊装运用车间内行吊进行，吊装应使用尼龙吊装带进行捆扎，并进行边锋防护，保证设备平稳吊装至安装位置。压缩机在起动前应全面复查气缸盖、气缸、机身、十字头、连杆、轴承盖等结实件，与否结实和锁紧；供油应正常；进、排水管、气管应清洁和畅通；各级安全阀敏捷、可靠；盘车数转应灵活无阻滞现象。压缩机空负荷试运转前应将各级吸、排气阀拆下；启动冷却系统、润滑系统，其运转应正常；检查盘车装置，应处在压缩启动所规定位置。点动压缩机应在检查各部位无异常现象后，再依次运转5min、30min和2h以上，每次启动运转前检查压缩机润滑状况均应正常；运转中各运动部件应无异常声响，各紧固件应无松动。压缩机空气负荷试运转前应先装上空气滤清器，并逐级装上吸、排气阀，再起动压缩机进行吹扫；从一级开始，逐级连通吹扫，每级吹扫应不不大于30min，直至排出空气清洁为止。吹扫后，应拆下各级吸、排气阀清洗干净，如无损坏，随后装上复原；升压运转时其排气压力为额定压力1/4时应持续运转1h；为额定压力1/2时应持续运转2h；为额定压力3/4时应持续运转2h；在额定压力下持续运转不应不大于3h；升压运转过程中，应在前一级压力下运转无异常现象后，方可将压力逐渐升高；循环氢气压缩机用空气进行试运转其最高排气压力要符合设备技术文献规定；运转中油压不得不大于0.10MPa，曲轴箱或机身内润滑油温度不应不不大于700C；各级排水温度应符合设备技术文献规定。压缩机在试运转过程中做好各项检查记录。试运转结束后，要清洗油过滤器和更换润滑油。试运转全过程应做好记录。7.9、地脚螺栓安装地脚螺栓在预留孔中应垂直、无倾斜；地脚螺栓离孔壁距离应不不大于15mm；地脚螺栓上油污和氧化皮应清晰干净，螺纹某些应涂少量油脂。螺母与垫片、垫圈与设备底座间接触均应紧密。拧紧螺母后，螺栓应露出螺母，其露出长度宜为螺栓直径1/3-2/3；应在预留孔中混凝土达到设计强度75%以上时拧紧地脚螺栓，各螺栓拧紧力应均匀；7.10、座浆垫板安装 设备垫板采用一平二斜三块垫板，规格为100*200，平垫板为25mm钢板，斜垫板为两块20钢板，采用铣床加工为1：30斜度。在平垫板上焊接三条可调节螺丝，通过调节三个螺丝使垫板保证其对的位置和标高，并使两个方向其水平度控制在0.11000之内。采用模板支模，保证垫板有30以上灌浆层，用高强度无收 缩灌浆料进行灌浆并养生。详见附图：1：40斜度20mm20mm25mm70-200mm110-300mm8、安全防护与文明施工工程进入施工后，需要及时对工程施工平面、施工通道及人员活动场合进行安全防护。在醒目处，要悬挂各种安全标志牌及安全管理制度。安全防护所用材料以钢管（用于作防护栏杆使用黑、黄油漆刷警示标志）、安全网、安全带等工地惯用材料为主，依照不同部位选取采用，原则是加大安全投入，保证生产安全。洞口防护、楼板预留孔：楼板预留孔当边长在1500mm以内，采用楼板原有构造钢筋网片，或另用8 200mm双向钢筋网。当预留孔边长不不大于1500mm时，搭设扣件钢管网，再满铺架板。同步设栏杆，洞口下挂安全网。起吊时，提高或下降要平稳，避免紧急制动或冲击。专人指挥，信号清晰、响亮、明确，禁止违章操作。构件安装后必要检查其质量，的确安全可靠后方可卸扣。每天工作必要达到安所有位，方可收工。重点把好高空作业关，工作期间禁止喝酒及打闹，手持工具应系好安全挂绳，避免直线垂直交叉作业。吊装作业范畴内设安全警戒线，非操作人员禁止入内。钢丝绳应有足够安全储备，凡表面磨损、腐蚀、断丝超过原则不得使用。
