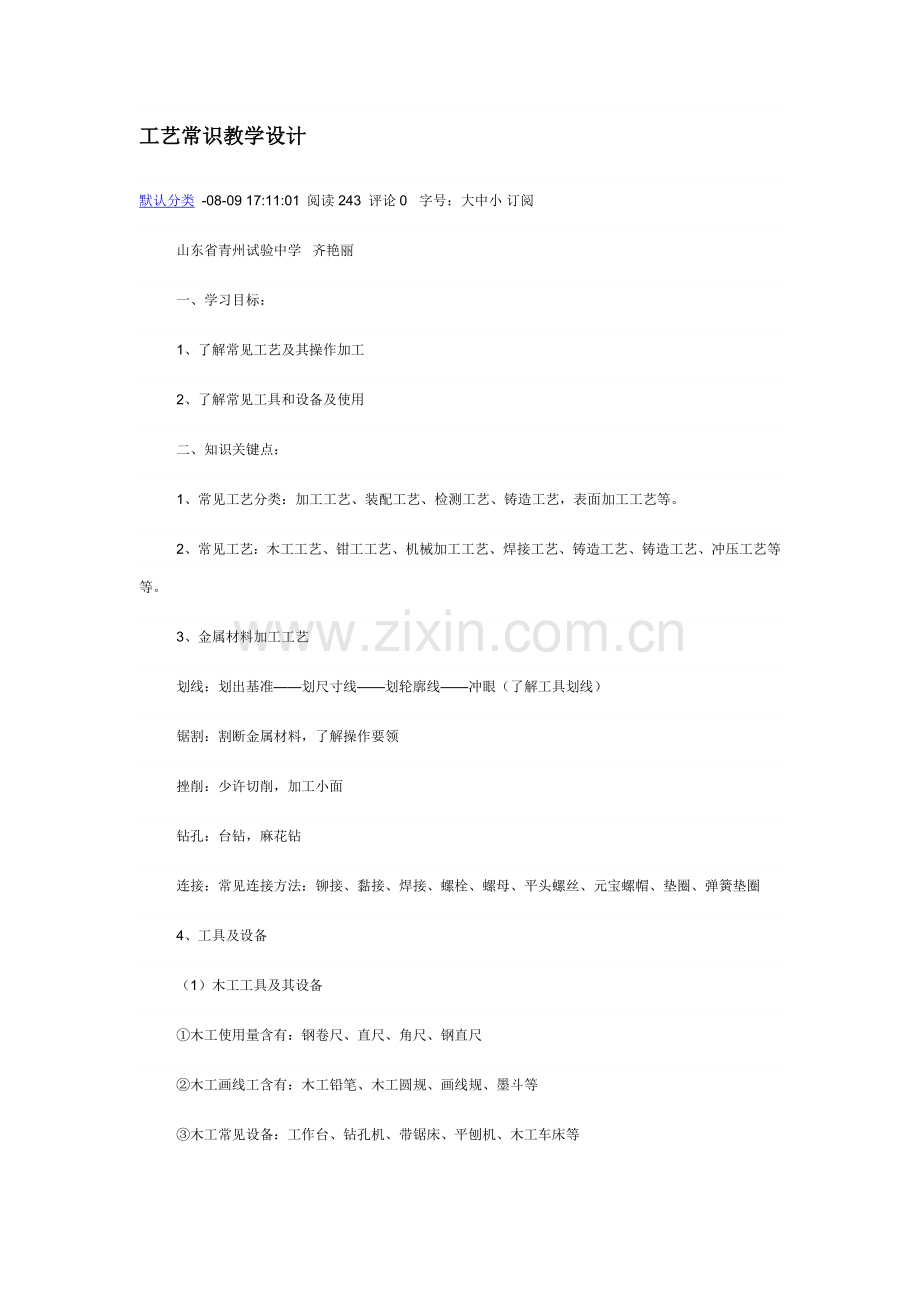

工艺常识教学设计
默认分类 -08-09 17:11:01 阅读243 评论0   字号：大中小 订阅
山东省青州试验中学  齐艳丽
一、学习目标：
1、了解常见工艺及其操作加工
2、了解常见工具和设备及使用
二、知识关键点：
1、常见工艺分类：加工工艺、装配工艺、检测工艺、铸造工艺，表面加工工艺等。
2、常见工艺：木工工艺、钳工工艺、机械加工工艺、焊接工艺、铸造工艺、铸造工艺、冲压工艺等等。
3、金属材料加工工艺
划线：划出基准——划尺寸线——划轮廓线——冲眼（了解工具划线）
锯割：割断金属材料，了解操作要领
挫削：少许切削，加工小面
钻孔：台钻，麻花钻
连接：常见连接方法：铆接、黏接、焊接、螺栓、螺母、平头螺丝、元宝螺帽、垫圈、弹簧垫圈
4、工具及设备
（1）木工工具及其设备
①木工使用量含有：钢卷尺、直尺、角尺、钢直尺
②木工画线工含有：木工铅笔、木工圆规、画线规、墨斗等
③木工常见设备：工作台、钻孔机、带锯床、平刨机、木工车床等

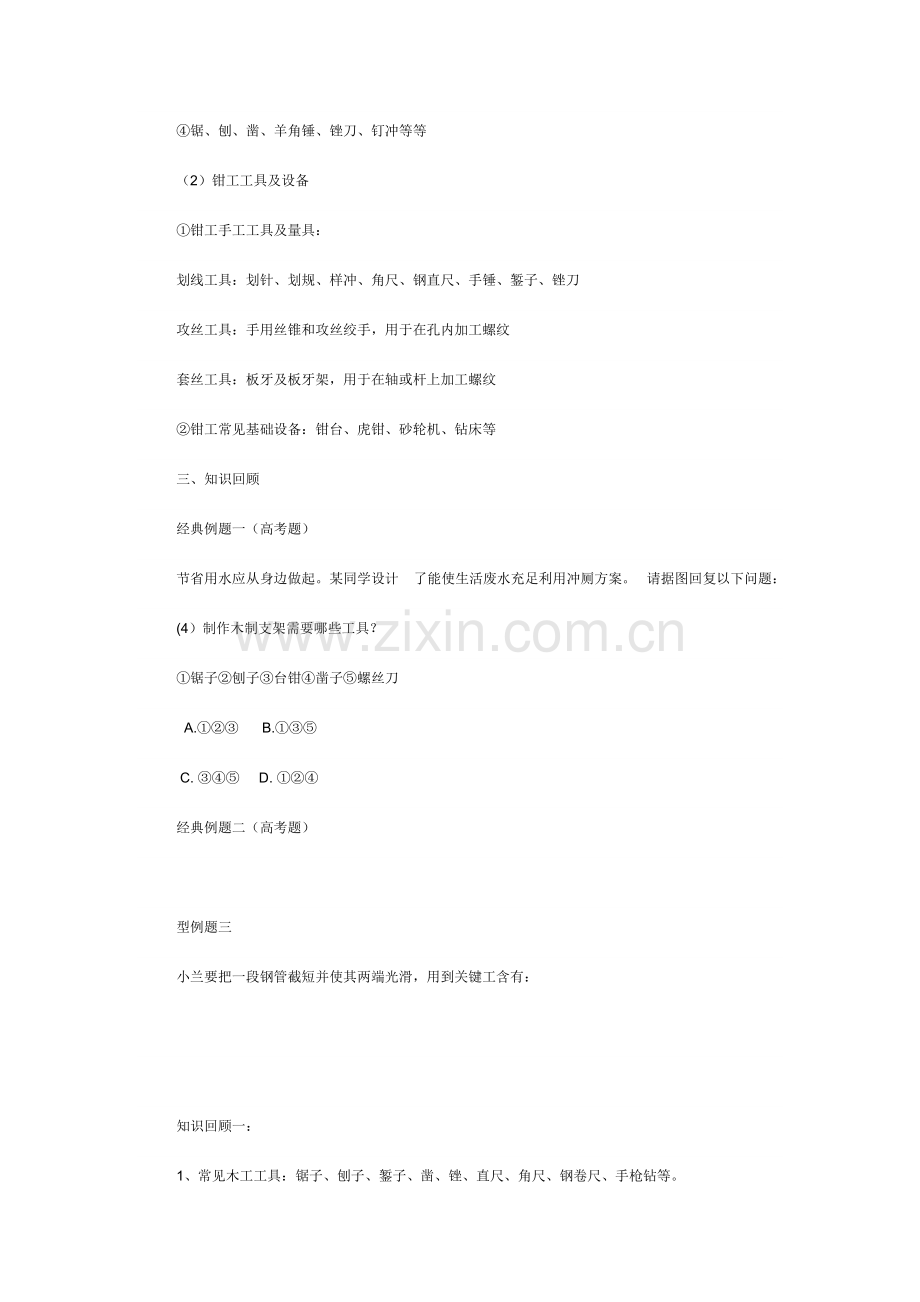

④锯、刨、凿、羊角锤、锉刀、钉冲等等
（2）钳工工具及设备
①钳工手工工具及量具：
划线工具：划针、划规、样冲、角尺、钢直尺、手锤、錾子、锉刀
攻丝工具：手用丝锥和攻丝绞手，用于在孔内加工螺纹
套丝工具：板牙及板牙架，用于在轴或杆上加工螺纹
②钳工常见基础设备：钳台、虎钳、砂轮机、钻床等
三、知识回顾
经典例题一（高考题）
节省用水应从身边做起。某同学设计   了能使生活废水充足利用冲厕方案。  请据图回复以下问题：
(4）制作木制支架需要哪些工具？
①锯子②刨子③台钳④凿子⑤螺丝刀
  A.①②③      B.①③⑤
 C. ③④⑤     D. ①②④
经典例题二（高考题）

型例题三
小兰要把一段钢管截短并使其两端光滑，用到关键工含有：

知识回顾一：
1、常见木工工具：锯子、刨子、錾子、凿、锉、直尺、角尺、钢卷尺、手枪钻等。
钳工工具：划线工具：（划针、钢直尺、划规、角尺、样冲）、钢锯、锉、台虎钳、台钻等。
2、图片：
（1）锯：锯子是用来把木料锯断或锯割开工具。

操作要领：
1、站立和握锯姿势要正确
2、推锯加压，回拉不加压
3、锯程要长
4、推拉要有节奏

（2）刨：刨子是用来对木材表面进行刨削，使其光滑、平直工具。刨身长短可分为长、中、短三种，刨身越长，越能将材料刨得平直。

（3）凿子
凿于有平凿、圆凿等，关键用于凿削抹眼或其它局部形状铲削。

（4）锉刀
锉削操作要领：
1、锉削时要注意身体和手臂协调
2、在推锉过程中，左手施压要由大变小，右手施压要由小变大，使锉刀平稳而不上下摆动。

（5）角尺

（6）样冲
（7）虎钳
虎钳是用来夹持工件，有台虎钳、机用平口钳及手虎钳等。台虎钳固定在钳台上，机用平口钳是放在钻床等机床工作台上夹持工件，手虎钳则用于夹持轻巧小工件，并用手把持。
（8）钻床
钻床是用来对工件进行钻孔、扩孔、或孔、绞孔和攻丝等操作设备，有台钻、立钻、摇臂钻三种。
安全操作警示：
二要：操作要集中注意力；钻孔要戴防护镜。
二不：不准带手套；不能用手直接扶持小工件，薄工件。
（9）金属加工中划线工具
经典例题四
小兰家茶几一个铁质脚断裂了，她最好采取那种连接方法进行修补（             ）
   A  焊接             B   榫接
   C  胶结             D  铆接
经典例题五：
号称“天下第一名钟”景云钟，制造于唐景云年间，每十二个月除夕中央人民广播电台放新年钟声就是以景云钟录制。景云钟制造关键应（       ） 工艺。
A  铸造        B   冲压
C  钳工        D   铸造
经典例题六：
在利用手工工具制造螺丝杆时候，应选择工具是（          ）
A   锤子和錾子       B     锉刀和样冲
C   手用丝锥和攻丝扳手       D     板牙和板牙架
知识回顾二：
1、木工、金属加工中常见连接方法
（1）木工中常见连接方法：榫接、钉接、胶结等。
（2）钳工中常见连接方法：
2、金属加工工艺包含划线、锯割、锉削、钻孔、连接和表面处理。
划线：就是在待加工材料上用对应工具划出加工部件轮廓线或基准点或基准线。通常步骤为：（1）划出基准（2）划尺寸线（3）划轮廓线（4）冲眼。工具通常有：划针、钢直尺、角尺、划规和样冲。
锯割：手锯安装和握法，起锯方法和操作要领。
锉削：为了使工件符合设计所要求形状、尺寸和粗糙度，往往需要进行锉削，铣削和磨削。其中锉削加工操作方便，使用广泛。有扁平锉、半圆锉、圆锉、三角锉。
钻孔：用钻头在实体材料上打孔方法，称为钻孔。常见设备是台钻，钻头是麻花钻。钻孔操作步骤：（1）划线定位（2）装夹工件（3）装夹钻头（4）钻孔。
连接：经过固定连接和半固定连接方法能够实现金属件之间连接
表面处理：表面刷光，喷涂油漆、镀层。
3、螺纹加工方法：攻丝工艺和套丝工艺
（1）攻丝：在工件上制作内螺纹称为攻丝。用到工具为丝锥和丝锥扳手。
（2）套丝：在工件上制作外螺纹为套丝。用到工具为板牙和扳手。

巩固练习一
1、范仲淹“先天下之忧而忧，后天下之乐而乐”使岳阳楼著名天下。它是一座三层纯木结构建筑。其木结构各个构析，先表面处理，后进行榫卯连接。用于表面抛光工具是（   ）
A、锯       B、刨子         C、锉       D、凿子
2、某班在技术活动中要制作台灯，制作台灯支架需要一节细钢管，下面工具中适合截取、加工这段钢管工具是（   ）

①斧头  ②锤头  ③台虎钳  ④锉刀  ⑤刨子  ⑥钢锯
A、①③⑥       B、②⑤⑥     C、①③④      D、③④⑥
3、刘勇家里木质靠背椅靠背出现了无法修复损坏，详见示意图中圆圈部分。现要对这张椅子进行简单木工处理，使它变成一张小茶几。完成这个任务最适合工具（     ）
A．锯子和木锉
B．刨子和手钻
C．凿子和手钻
D．刨子和凿子
4、把120mm长金属管加工为80mm长金属管，合理加工方法是    （     ）
Ａ．锯割、锉削
Ｂ．刨削、锉削
Ｃ．钻孔、锯割
Ｄ．钻孔、锉削
5、鸟巢是北京奥运会主场馆，代表着北京奥运会形象，为了丰富小区居民文化生活，表现小区居民奥运精神。某电视台联合当地各大小区共同开展“鸟巢模型创意制作大赛”活动，经过制作鸟巢模型，让世人愈加了解奥运。假如你想参与比赛，在制作过程中，要将一根直径为10mm铁棒截成长度不等、两端光滑三段，下列现有工具中不需要是（   ）

6、刨子是木工常见工具，刨身越_____________（填“长”或“短”），越能将材料刨得平直。
巩固练习二
1、钳工工艺是一个常见工艺，下面不属于钳工加工方法是（   ）
A、攻丝        B、锉         C、錾        D、刨削
2、刘海自行车，多处表面全部已严重锈蚀，她想让维修店工人师傅经过金属表面方法提升自行车美观程度，在下列处理工艺中最合理是（   ）
A、在生锈地方直接刷上油漆
B、在生锈地方优异行表面刷光并打上底漆，后喷涂
C、在生锈地方进行镀层处理
D、在生锈地方用砂纸刷光再镀层
3、图1中大树历经数百年风雨，仍然根深叶茂，原因是其结构______________很好；忽然有一天，小明在树下发觉一根折断大树枝，原来折断面处被蛀虫钻出一个洞，造成树枝被风折断，这是蛀洞破坏了结构_____________；为了充足利用这块木头，小明决定做一个马扎（图2）,为使它愈加坚固耐用，在图2所表示连接处选择最好连接方法是_______________。

综合练习
1、金属材料划线通常步骤为（     ）
①冲眼  ②划尺寸线   ③划出基准   ④划轮廓线
A、①②③④   B、③①②④  C、③②④①   D、④①③②
2、属加工中常见划线工具——样冲，样冲用途是（     ）
A、用于划出直线线痕   B、用于划直线导向工具
C、用于检验锉削平面垂直度
D、用于在钻孔中心冲出冲眼，预防钻孔中心滑移
3、 在金属材料加工划线工艺中，不需要用到工具为（       ）
A划规             B、划针           C、钢直尺           D、手锯
4、钳工工艺是一个常见工艺，下面不属于于钳工加工方法是（      ）。
A、攻丝    B、锉    C、錾     D、刨削
5、两块木板之间连接不能采取（   ）
A、铆接   B黏接    C、焊接   D、螺钉
6、小明铝合金书架断裂了，她最好采取那种连接方法进行修补：（   ）
A、焊接 B、榫接 C、胶接 D、铆接
7、相关锉刀使用，下列说法不正确是：（    ）
A．截面比较小锉刀在使用时，施力不要过大     B．锉刀和锉柄上预防油脂污染
C．锉刀用后，应妥善放置，不应重合摆放          D．锉削产生切屑要用嘴吹掉
8、以下相关金属加工方法错误是（    ）
A、利用手锯对金属进行加工时，推据加压，回拉不加压；
B、冲眼时冲尖对准划线交点或划线；
C、通常全部是用钢直尺来检验锉削平面垂直度；
D、在推锉过程中，左手施压由大变小，右手施压要由小变大；
9、 以下不属于金属材料加工工艺是（   ）
A、刨削   B、划线   C、锯割   D、切削
10、小强家里木质靠背椅靠背出现了无法修复损坏，现要对这张椅子进行简单木工处理，使它变成一张茶几，她完成这个任务最适宜工具是（     ）
A、锯子和木锉  B、刨子和手钻   C、凿子和手钻   D、刨子和凿子
11、小强家木质书桌桌面已经严重掉漆，而且有很多地方坑洼不平，她决定对桌面进行简单维修。下列维修工序中最合理是（    ）。
A、刨平®打磨®上漆          B、上漆®打磨®刨平
C、上漆®刨平®打磨          D、打磨®上漆®刨平
12、刘海自行车，多处表面全部已严重锈蚀，她想让维修店工人师傅经过金属表面处理方法提升自行车美观程度，在下列处理工艺中最合理是（     ）。
A.在生锈地方直接刷上油漆
B.在生锈地方优异行表面刷光并打上底漆，后喷涂
C.在生锈地方进行镀层处理
D.在生锈地方用砂纸磨光
13、以下哪一项不是工艺：（　 　）
A．汽车装配步骤                B．景泰蓝上色方法
C．可口可乐生产配方         D．手工制艺术品
14、以下属于正确钻孔步骤是（      ）
①装夹钻头   ②装夹工件     ③划线定位     ④钻孔
A①②③④            B②①③④            C③②①④          D③①②④
15、下列相关钻孔时安全操作警示，其中错误是（    ）
A、钻孔操作要集中注意力；
B、钻孔时要戴防护眼镜，以防钻屑飞出伤害眼睛；
C、钻孔时应带手套操作；
D、不能用手直接扶持小工件、薄工件钻孔，以免造成伤害事故。
16、锯割时安装锯条和加压方法正确是（   ）
A、锯齿斜向前装，推锯时不加压，回拉时加压；锯程要尽可能短
B、锯齿斜向后装，推锯时加压，回拉时不加压；锯程要足够长。
C、锯齿斜向前装，推锯时加压，回拉时也加压 ；锯程要尽可能短
D、锯齿斜向前装，推锯时加压，回拉时不加压；锯程要足够长。
17、（  ）是指利用工具和设备对原材料、半成品进行技术处理，使之成为产品方法。
A、结构   B、造型    C、工艺   D、表面处理
