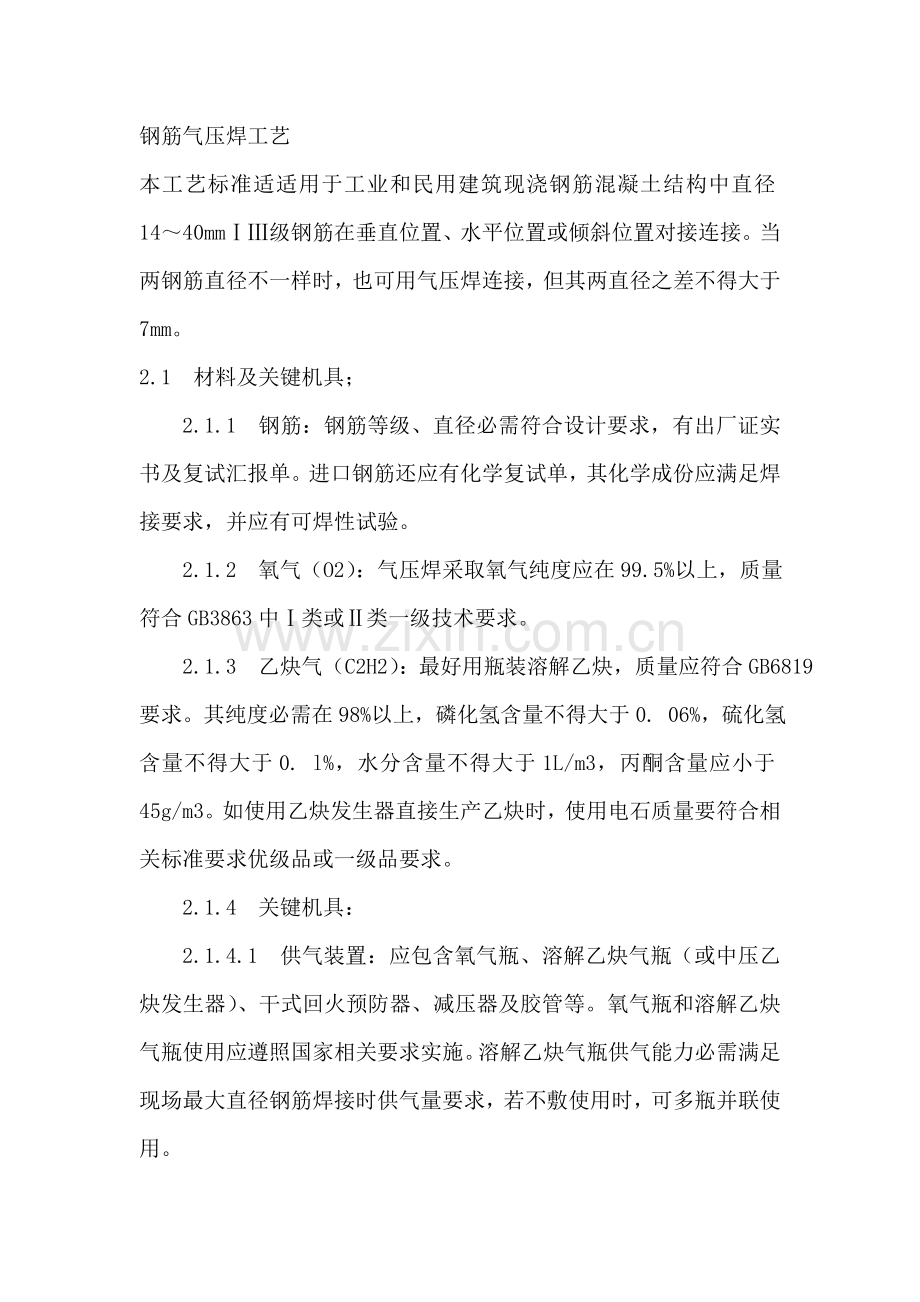

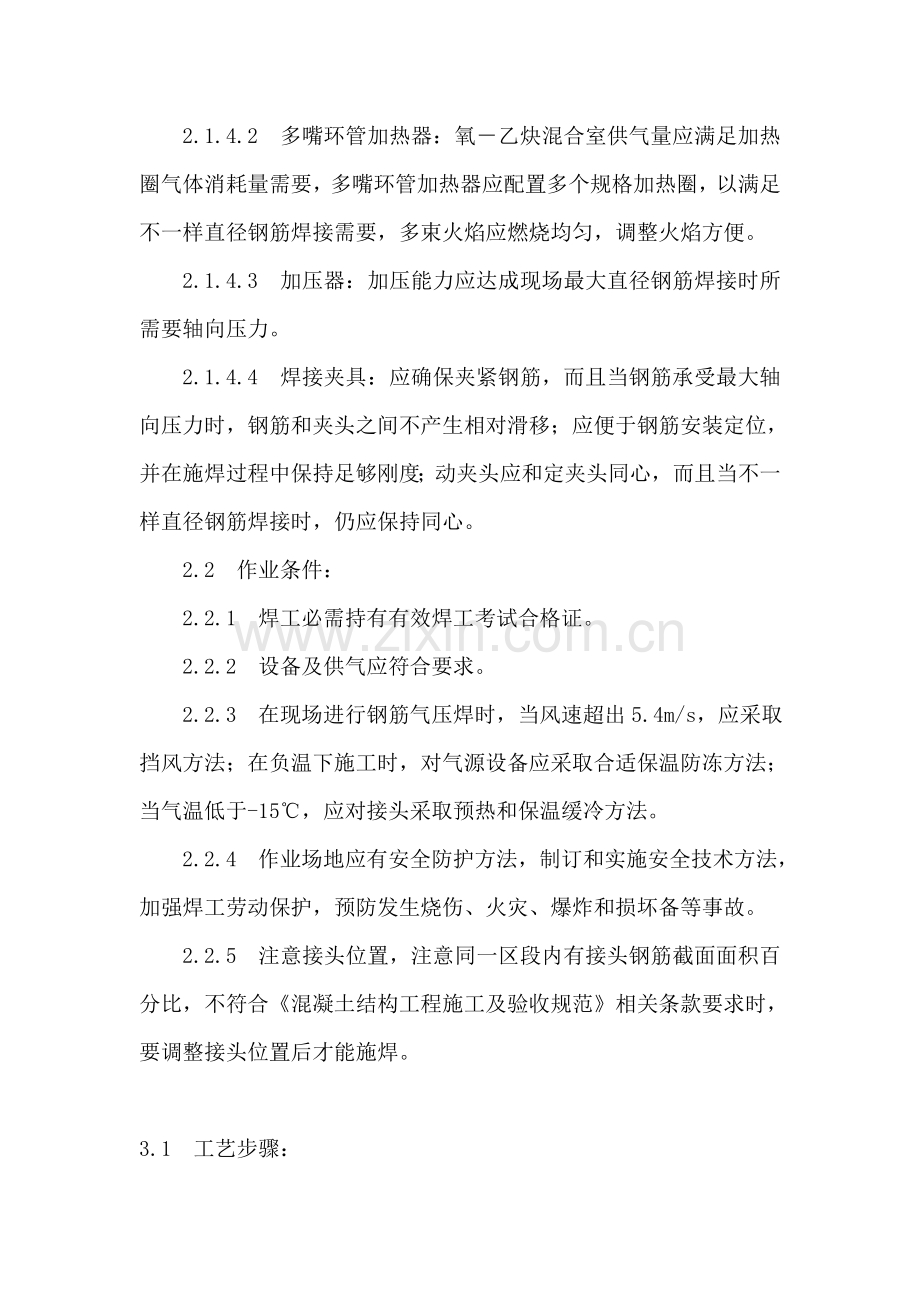

钢筋气压焊工艺本工艺标准适适用于工业和民用建筑现浇钢筋混凝土结构中直径1440mm级钢筋在垂直位置、水平位置或倾斜位置对接连接。当两钢筋直径不一样时，也可用气压焊连接，但其两直径之差不得大于7mm。2.1 材料及关键机具； 2.1.1 钢筋：钢筋等级、直径必需符合设计要求，有出厂证实书及复试汇报单。进口钢筋还应有化学复试单，其化学成份应满足焊接要求，并应有可焊性试验。 2.1.2 氧气（O2）：气压焊采取氧气纯度应在99.5%以上，质量符合GB3863中类或类一级技术要求。 2.1.3 乙炔气（C2H2）：最好用瓶装溶解乙炔，质量应符合GB6819要求。其纯度必需在98%以上，磷化氢含量不得大于0. 06%，硫化氢含量不得大于0. l%，水分含量不得大于1L/m3，丙酮含量应小于45g/m3。如使用乙炔发生器直接生产乙炔时，使用电石质量要符合相关标准要求优级品或一级品要求。 2.1.4 关键机具： 2.1.4.1 供气装置：应包含氧气瓶、溶解乙炔气瓶（或中压乙炔发生器）、干式回火预防器、减压器及胶管等。氧气瓶和溶解乙炔气瓶使用应遵照国家相关要求实施。溶解乙炔气瓶供气能力必需满足现场最大直径钢筋焊接时供气量要求，若不敷使用时，可多瓶并联使用。 2.1.4.2 多嘴环管加热器：氧乙炔混合室供气量应满足加热圈气体消耗量需要，多嘴环管加热器应配置多个规格加热圈，以满足不一样直径钢筋焊接需要，多束火焰应燃烧均匀，调整火焰方便。 2.1.4.3 加压器：加压能力应达成现场最大直径钢筋焊接时所需要轴向压力。 2.1.4.4 焊接夹具：应确保夹紧钢筋，而且当钢筋承受最大轴向压力时，钢筋和夹头之间不产生相对滑移；应便于钢筋安装定位，并在施焊过程中保持足够刚度；动夹头应和定夹头同心，而且当不一样直径钢筋焊接时，仍应保持同心。 2.2 作业条件： 2.2.1 焊工必需持有有效焊工考试合格证。 2.2.2 设备及供气应符合要求。 2.2.3 在现场进行钢筋气压焊时，当风速超出5.4m/s，应采取挡风方法；在负温下施工时，对气源设备应采取合适保温防冻方法；当气温低于-15，应对接头采取预热和保温缓冷方法。 2.2.4 作业场地应有安全防护方法，制订和实施安全技术方法，加强焊工劳动保护，预防发生烧伤、火灾、爆炸和损坏备等事故。 2.2.5 注意接头位置，注意同一区段内有接头钢筋截面面积百分比，不符合混凝土结构工程施工及验收规范相关条款要求时，要调整接头位置后才能施焊。3.1 工艺步骤：检验设备、气源钢筋端头制备安装焊接夹具和钢筋试焊、作试件施焊卸下夹具质量检验 3.2 检验设备、气源、确保处于正常状态。 3.3 钢筋端头制备：钢筋端面应切平，并宜和钢筋轴线相垂直；在钢筋端部两倍直径长度范围内，若有水泥等附着物，应给予清除。钢筋边角毛刺及端面上铁锈、油污和氧化膜应清除洁净，并经打磨，使其露出金属光泽，不得有氧化现象。 3.4 安装焊接夹具和钢筋：安装焊接夹具和钢筋时，应将两钢筋分别夹紧，并使两钢筋轴线在同一直线上。钢筋安装后应加压顶紧，两钢筋之间局部缝隙不得大于3mm。 3.5 试焊、作试件：工程开工正式焊接之前，要进行现场条件下钢筋气压焊工艺性能试验。以确定气压焊工操作技能，确定现场钢筋可焊性，并选择最好焊接工艺。试验钢筋从进场钢筋中截取。每批钢筋焊接6根接头，经外观检验合格后，其中3根做拉伸试验，3根做弯曲试验。试验合格后，按确定工艺进行气压焊。 3.6 钢筋气压焊时，应依据钢筋直径和焊接设备等具体条件选择等压法、二次加压法或三次加压法焊接工艺。在两钢筋缝隙密合和镦粗过程中，对钢筋施加轴向压力，按钢筋横截面积计，应为3040MPa。为确保对钢筋施加轴向压力值，应依据加压器型号，按钢筋直径大小事先换算成油压表读数，并写好标牌，方便正确控制。 3.7 钢筋气压焊开始宜采取碳化焰，对准两钢筋接缝处集中加热，并使其内焰包住缝隙，预防钢筋端面产生氧化。 在确定两钢筋缝隙完全密合后，应改用中性焰，以压焊面为中心，在两侧各一倍钢筋直径长度范围内往复宽幅加热。钢筋端面适宜加热温度应为11501250；钢筋镦粗区表面加热温度应稍高于该温度，并随钢筋直径大小而产生温度梯差而定。 3.8 钢筋气压焊中，经过最终加热加压，应使接头镦粗区形成要求适宜形状；然后停止加热，略为延时，卸除压力，拆下焊接夹具。 3.9 在加热过程中，假如在钢筋端面缝隙完全密合之前发生灭火中止现象，应将钢筋取下重新打磨、安装，然后点燃火焰进行焊接。假如发生在钢筋端面缝隙完全密合以后，可继续加热加压，完成焊接作业。 3.10 质量检验；在焊接生产中焊工应认真自检，若发觉偏心、弯折、镦粗直径及长度不够、压焊面偏移、环向裂纹、钢筋表面严重烧伤、接头金属过烧、未焊合等质量缺点，应切除接头重焊，并查找原因立即消除。4.1 确保项目： 4.1.1 钢筋品种和质量必需符合设计要求和相关标准要求。 注：进口钢筋需先经过化学成份检验和焊接试验，符合相关要求后方可焊接。 检验方法：检验出厂证实书和试验汇报单。 4.1.2 钢筋规格、焊接接头位置、同一区段内有接头钢筋面积百分比，必需符合设计要求和施工规范要求。 检验方法：观察或尺量检验。 4.1.3 气压焊接头力学性能检验必需合格。 力学性能检验时，从每批接头中随机切取3个接头做拉伸试验。依据工程需要，也可另切取3个接头做弯曲试验。 4.1.3.1 在通常构筑物中，以200个接头为一批。 4.1.3.2 在现浇钢筋混凝土房屋结构中，在同一楼层中以200个接头为一批；不足200个接头仍作为一批。 检验方法：检验焊接试件试验汇报单。 4.2 基础项目： 钢筋气压焊接头应逐一进行外观检验，结果应符合下列要求： 4.2.1 偏心量不得大于钢筋直径0.15倍，同时不得大于4mm，当不一样直径钢筋相焊接时，按较小钢筋直径计算，当超出限区时，应切除重焊。 4.2.2 两钢筋轴线弯折角不得大于4。当超出限量时，应重新加热矫正。 4.2.3 镦粗直径应大于钢筋直径1.4倍，当小于此限量时，应重新加热镦粗。 4.2.4 镦粗长度应大于钢筋直径1.2倍，且凸起部分应平缓圆滑。当小于此限量时，应重新加热镦长。 4.2.5 压焊面偏差不得大于钢筋直径0.2倍。 4.2.6 接头不得有横向裂纹，若发觉有此裂纹时，应切除重焊。 4.2.7 镦粗区表面不得有严重烧伤。 检验方法：目测或量测。接头焊毕，应稍停歇后才能卸下夹具，以免接头弯折。6.1 在钢筋气压焊生产中，应重视焊接全过程中任何一个步骤。钢筋端面要切平，且垂直于轴线；打磨见光泽，无氧化现象；钢筋安装时上下同心，夹具紧固，严防晃动；加热要适度，加压要合适。若出现异常现象，应参考表4-19查找原因，立即消除。 6.2 气压焊可在负温条件下进行，但当环境温度低于-20时。则不宜进行施焊。 雨天、雪天不宜进行施焊，必需施焊时，应采取有效地遮蔽方法。焊后未冷却接头，应避免碰到冰雪。本工艺标准应含有以下质量统计： 7.1 钢筋出厂质量证实书或试验汇报单。 7.2 钢筋机械性能复试汇报。 钢筋气压焊接头焊接缺点和预防方法 表4-19项次焊接缺点产 生 原 因防 止 措 施 轴线偏移 (偏心) 1. 焊接夹具两夹头不一样心 2. 钢筋接合端面倾斜 3. 钢筋未夹紧进行焊接 4. 焊接夹具拆卸过早1. 检验夹具，立即修理或更换 2. 切平钢筋端面 3. 夹紧钢筋再焊 4. 熄火半分钟后拆夹具 2 弯 折 1. 焊接夹具两夹头不一样心 2. 钢筋接合端面倾斜 3. 焊接夹具拆卸过早1. 检验夹具，立即修理或更换 2. 切平钢筋端 3. 熄火半分钟后拆夹具1. 焊接夹具动夹头有效行程不够 2. 顶压油缸有效行程不够 3. 加热温度不够 4. 压力不够 1. 加热幅度不够宽 2. 顶压力过大过急1. 增大加热幅度范围 2 . 加压时应平稳 压焊面偏移 钢筋两端头加热幅度不适宜 1. 同直径钢筋两端头加热幅度应对称 2. 异直径钢筋加热时，对较大直径钢 筋加热时间稍长1. 加热温度过高 2. 钢筋中碳等元素过高1. 合适降低加热温度 2. 检验钢筋化学成份 1. 火焰功率过大 2. 加热时间过长 3. 加热器摆动不匀 1. 加热温度不够或热量分布不适 2. 顶压力过小 3. 接合端面不洁 4. 端面氧化 5. 中途无火或火焰不妥 合理选择焊接参数，正确掌握操作方法 7.3 进口钢筋应有化学成份检验汇报和可焊性试验汇报。国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能显著不正常，应有化学成份检验汇报。 7.4 钢筋接头拉伸试验汇报。 7.5 如工程需要时，应有钢筋接头弯曲试验汇报。
