新建迁曹铁路曹妃甸南站工程施工组织设计.pdf

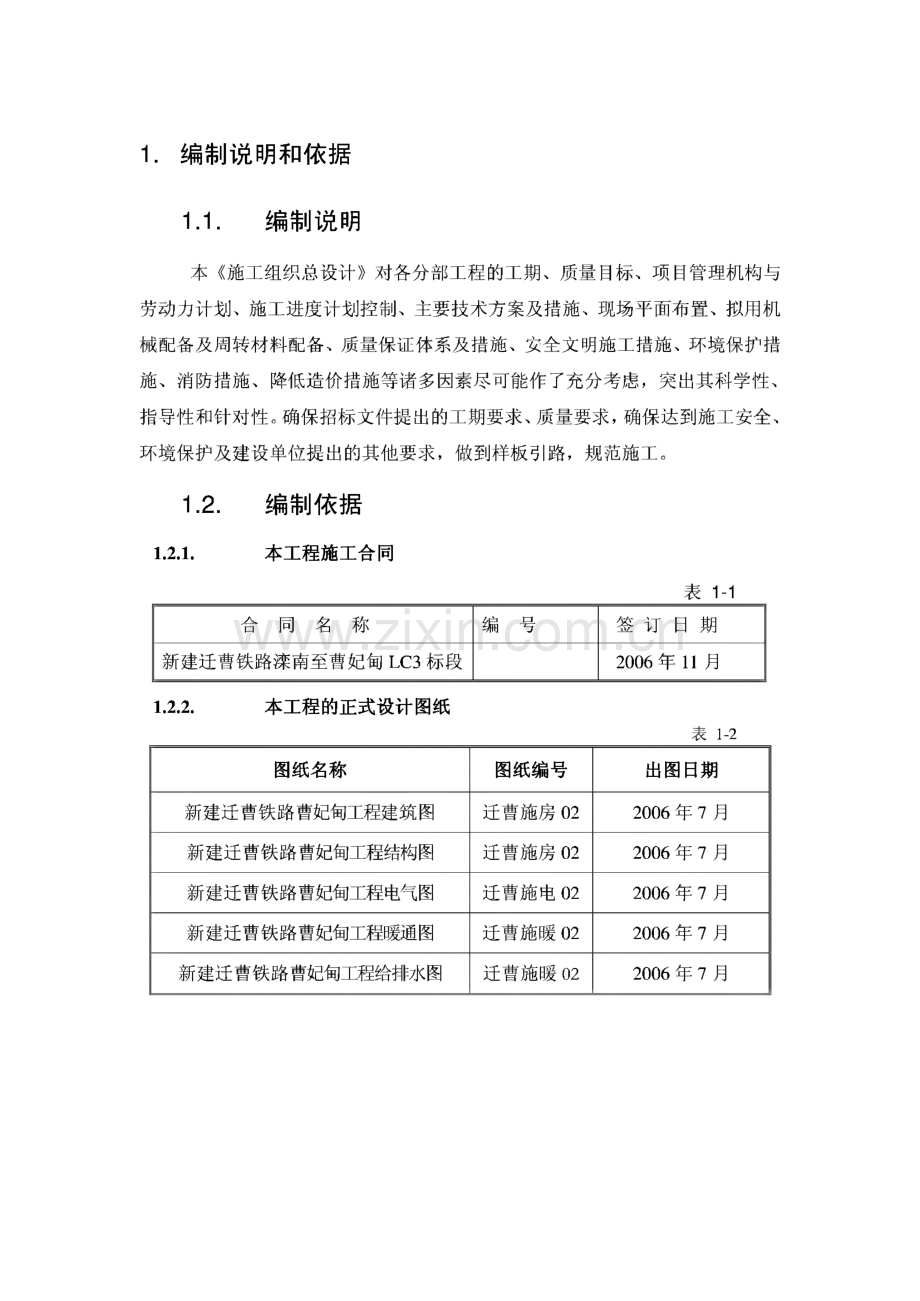

1.编制说明和依据1.1.编制说明本施工组织总设计对各分部工程的工期、质量目标、项目管理机构与 劳动力计划、施工进度计划控制、主要技术方案及措施、现场平面布置、拟用机 械配备及周转材料配备、质量保证体系及措施、安全文明施工措施、环境保护措 施、消防措施、降低造价措施等诸多因素尽可能作了充分考虑，突出其科学性、指导性和针对性。确保招标文件提出的工期要求、质量要求，确保达到施工安全、环境保护及建设单位提出的其他要求，做到样板引路，规范施工。1.2.编制依据1.2.1.本工程施工合同表1-1合同名称编号签订日期新建迁曹铁路滦南至曹妃甸LC3标段2006年11月1.2.2.本工程的正式设计图纸表1-2图纸名称图纸编号出图日期新建迁曹铁路曹妃甸工程建筑图迁曹施房022006年7月新建迁曹铁路曹妃甸工程结构图迁曹施房022006年7月新建迁曹铁路曹妃甸工程电气图迁曹施电022006年7月新建迁曹铁路曹妃甸工程暖通图迁曹施暖022006年7月新建迁曹铁路曹妃甸工程给排水图迁曹施暖022006年7月1.2.3.工程中应用的主要规程、规范表1-3序号类别名称编号1国标土方与爆破工程施工及验收规范GBJ201-832国标工程测量规范GBJ50026-933国标地基与基础工程施工及验收规范GBJ202-834国标建筑地基基础工程施工质量验收规范GB50202-20045国标混凝土结构工程施工质量验收规范GB50204-20036国标钢筋硅用热轧带肋钢筋GB1499-19987国标砌体工程施工质量验收规范GB50203-20028国标屋面工程施工与质量验收规范GB50207-20029国标建筑装饰装修工程质量验收规范GB50210-200110国标建筑地面工程施工质量验收规范GB50209-200411国标民用建筑工程室内环境污染控制规范GB50325-200112国标建筑工程施工质量验收规范GB50300-200313国标建设工程文件归档整理规范GB/T50328-200114国标建设工程施工现场供用电安全规范GB50194-9315国标建设工程项目管理规范GB/T50326-200116行标建筑变形测量规程JGJ/T8-9717国标建筑给水排水及采暖工程施工质量验 收规范GB50242-200218国标通风与空调工程施工质量验收规范GB50243-200219国标建筑工程施工质量验收统一标准GB50300-200120国标建筑电气工程施工质量验收规范GB50303-200221国标建筑采暖卫生与煤气工程质量检验评定标准GBJ302-8822部标国家及铁道部有关文件规定。1.2.4.工程中应用的主要法规、标准及图集表1-4序号类别名称编号1国家中华人民共和国建筑法97主席令第91号2国家建设工程质量管理条例国务院279号发布3国家房屋建筑工程和市政基础设施工程 实行见证取样和送检的规定建建(2000)211号4国家关于建筑业进一步推广应用10项新技术的通知建98200 号5国标混凝土强度检验评定标准GBJ107-876国标混凝土质量控制标准GB50164-927行标建筑施工安全检查标准JGJ59-998国家混凝土结构施工图平面整体表示 方法制图规则和构造详图03G1019国家建筑物抗震构造详图03G32910地标建筑构造通用图集88J系列11国标建筑标准设计给水排水标准图集SI、S2、S312地标建筑电气通用图集JD-107M0813地标等电位联结安装02D501-21.2.5.其他表1-5序号类别名称编号1本工程岩土工程勘探报告（详勘）2企业本单位质量、环保、职业安全体系文件4踏勘现场所了解的具体情况5本单位现有施工力量和技术装备情况1.3.编制程序表1-6熟悉施工图纸 研究原始材料施工规划目标成本进度质量施工方案施工进度计划（合格）否是施工质量计划（合格）否是施工成本计划（合格）1是施工资源计划施工平面部署施工准备工作计划主要技术经济指标2.工程概况2.1.工程项目概况表2-1序号项目内 容1工程名称新建迁曹铁路曹妃甸南站工程2建设单位唐港铁路有限责任公司3监理单位北京铁建工程监理有限公司4设计单位铁道部第一勘察设计院5施工单位中铁建工集团6建筑功能货运火车站7建设规模3093m28要求质量等级合格9地理位置唐山市唐海县2.2.室外工程概况表2-2序号项目工程量作法1折返段围墙1200M砖砌2.1米高2站房区围墙351 M砂柱铁艺围栏3道路4200 MC20 碎厚 20cM4雨水排水沟5570 M石砌盖板沟5雨水排水沟550 MC15碎浇筑梯形沟6水泥管920 M4)800高密度管7室外站台2100 M2500X500X80 碎块8围墙大门6樟型钢焊接9站台墙210M石砌挡墙表2-32.3.曹妃甸南站各楼土建设计概况序号图号名称建筑面积结构形式层数士0绝对标 高室内外高差基础工程磴工程屋面工程门窗工程11#信号楼690.47M252X15独立基础框架结构，内外墙200厚 加气碎块、厕所多孔砖砌筑，外贴 50厚聚苯（0以下实心砖砌筑）1/2层 层高：3.8M7.1基底:-1.45地梁顶”0.7450地砖、静电地 板地面厚度大于1米砂夹石垫层整片换 填，每边宽出基础边缘1米，基 础梁底虚铺300厚的粗砂垫层，基础碎主体及基础碎为C30,构造柱及圈 梁为C25,垫层C15沥青磅；地上 主体砂最大水灰比0.65,每方最小 水泥用量226KG50厚硬质聚氨脂，页岩陶 粒找坡,4厚高分子卷材，1层为495*495*50架空 板二层 495*495*30木门、80系列中空透明玻璃白 色塑钢窗，卫生间为磨砂玻璃，底层窗设防盗栅栏，木门油漆 室内奶白色，室内米黄色22#10KV配电所280.1229.8X9.4同上（独立基础框架结构）1层 层高 4.8/5.75.98 基底:-1.45 地梁顶:-1300水磨石、水泥地 面，局部有吊顶同下（换填厚度大于0.3米）同上（4厚高分子卷材）外门保温防盗门，内木质防 火门,3橙钢窗，其余同上34#折返段 乘务员 公寓387.6929.4X6.3钢筋碎条形基础砖混结构，内外墙 0以上M7.5混合砂浆砌筑240 厚多孔砖,外贴50厚聚苯;，地下M5水泥砂浆实心破砌筑2层 层高：3M5.85基底局部24450地砖地面厚度大于0.3米砂夹石垫层整片换填，每边宽出基础边缘0.6米，基底设100 厚沥青碎垫层；基础涂沥青2道，周围 用粘土回填，同上50厚硬质聚气脂1.2厚高分子卷材，架空板 495*495*30同信号楼45#折返段 闸楼兼 板道房24.595.7X3.9同上1层层高：3M5.55基底:17150水泥地面同上条形基础C30,垫层C15沥青 碎；屋面板、构造柱及圈梁为 C25,同上同上56#折返段 锅炉房61.158.7X6.6同上1层 5.7M.55.55基底:1.4150水泥地面换填宽出为1米，其余同上条形基础C30,垫层C15沥青碎；屋 面板C30,构造柱及圈梁为C25,同上同上67#折返段 门卫24.595.7X3.9同上1 层层高:3 M5.55基底:-1.9150水泥地面换填宽出为0.6米，其余同上条形基础C30,构造柱、圈梁、屋面板C25,同上同上78#折返段 整备房 屋136.38.7X6.6同上1层层高：3.6 M5.55基底：12150水泥地面同上同上高分子卷材2厚，其 余同上同上89#折返段 综合办 公楼539.257.2X35.4同上2层 层局：3.3 M5.85基底:13450水泥、水磨 石，地砖（卫）换填宽出为1米，其余同上条形基础C30,垫层C15沥青 碎；现浇梁板、楼梯C30,构 造柱及圈梁为C25,高分子卷材1。2厚，其余同上同上910#5T机房15.364.5X3同上中心里程约:776.651层高3 M5.72基底:1.2300静电地板换填宽出为0.6米，其余同上条形基础C30,垫层C15沥青 碎；屋面板、构造柱为C25同上防盗门1011#列检楼518.427.2X32.4同上2层3.3 M6.1基底：-1.3450水泥地面，地 砖（卫）换填宽出为1米，其余同上地梁顶标高：-1.4条形基础C30,垫层C15沥青 碎；现浇梁板、楼梯C30,构 造柱及圈梁为C25,同上木门、80系列塑钢、卫生 间为磨砂玻璃，底层窗设 防盗栅栏，1112#空压机 间118.037.2X5.1独立基础框架结构，内外墙200厚 加气碎块、外贴50厚聚苯1层3.3 M5.85基底：-L85150水泥地面换填宽出为0.6米，其余同上主体及基础硅为C30,构造柱 为C25,垫层C15沥青碎；同上木门、80系列塑钢,底层 窗设防盗栅栏并纱窗，1213#2处待检室32.856.6X3同列检楼1层3.3 M5.55基底：-1.4300水泥地面换填宽出为1米，其余同上条形基础C30,垫层C15沥青 碎；屋面板、构造柱为C25同上木门、塑钢窗1314#边修线 料具问39.737.2X5.1同列检楼1层3.3 M6.48基底:1.4300水泥地面换填宽出为0.6米，其余同上条形基础C30,构造柱、圈梁、屋面板C25,同上木门、塑钢窗1415#列检所 食堂138.4121.6X8.7同列检楼1层3.6Z5.95.95基底：-L9300水磨石地面换填宽出为1米，其余同上同上4厚高分子卷材，其余同上木门、塑钢窗2.4.安装工程设计概况2.4.1,水暖通工程给排水、暖通安装工程做法表 表2-3序号项目设计要求管线类别备注1室内外生活给水给水系统由市政自来 水供给，铁路沿线的南 站和折返段的建筑物 用水。室内给水系统全部采用铝塑复合管管 材，丝扣连接。铁路沿线室外给水管网横干管及 水平支管采用PE管，热熔或电熔连接。2室内(室外)排水 2室内粪便污水与洗涤 废水排放到室外管网，再由室外管网汇集到 污水井然后由提升泵 排入市政管网。室内排水立管及支管采用机制铸铁管 平口式柔性连接；，埋地横干管采用排水机制铸铁管，法兰式柔性 连接。铁路沿线室外排水管网横干 管采用HDPE双壁波纹管，承插式连 接，橡胶圈接口，水平管采用机制铸 铁管，法兰式柔性连接。3一火栓给水铁路沿线室外消火栓 系统由给水管网接出，消火栓地下室。采用PE管，热熔或电熔 连接。4火火器室内手提干粉灭火器 按设计图纸摆放。5一排风系统房间内和卫生间全部排风 使用轴流风机。所有排风管采用镀锌钢板，其板材厚 度根据设计尺寸按国标选取。6采暖系统南站5T机房、待检室 和闸楼兼扳道房房间 内设置电暖器采暖。其余站房采暖系统主 干管及支管采用焊接 钢管，散热器采用四柱 760型铸铁散热器。管材采用焊接钢管，DNW32丝接；DN32焊接。2.4.2.电气工程施工内容一览表2-4序号电气系统名称工作内容1电气、照明管、线敷设、电气设备安装、照明器具安装2火灾自动报警系统管、盒预留预埋管内穿线及设备安装2.5.工程特点及难点1、本工程位于渤海岸边，地质条复杂，地下水位高；站房区强夯处理后 土质内水还没消散，从而加大了基础施工的难度。2、工期紧、工作量大；从冲填砂层地基处理完成到信号楼二层框架装 修完成仅有40天的工期。室外给排水工程，围墙及道路工作量均非常大。3、施工用水、用电困难；生活用水及施工用水均由汽车运至施工现场，从而大大增加工程施工成本。4、材料运输困难；路途远且道路经常性戒严，对工程施工具有更高要求 的预见性，才能确保施工的均衡性和连续性。3.施工部署3.1.施工管理目标1、工期目标:本工程业主要求总工期为90天，信号楼、10KV配电所要 求9月30日竣工，为设备安装创造条件。房建及室外工程10月底全部交工,确保12.18顺利通车。2、质量目标：达到国家现行工程施工验收规范的合格标准。3、安全目标：杜绝死亡，全员无人身重伤事故，年度轻伤频率控制在0.3%。之内。4、现场管理目标：达到市文明安全施工样板工地标准。5、环境保护目标：各种污染物达标排放，节能降耗，杜绝重大环境事故。3.2.施工管理体系3.2.1.管理组织机构1、我单位已通过GB/T190012000质量标准、GB/T28001-2001职 业健康安全管理体系规范，和GB/T 24001-1996环境管理体系规范三位 一体的认证，在本工程施工管理中将严格三个管理体系持续、有效的运行。2、本工程采用项目法施工管理，实行项目经理负责制。本着精干，高效 的原则组建项目经理部。设经理1人，副经理1人，技术负责1人，职能部 门主要设施工技术组、经营核算组、安质组、材料组以及综合办公室。4、根据房屋工程分散特点，将施工技术组分为两小组，即南站区施工组 及折返段施工组，两施工组形成对比竞争的局面。4、项目部配置五大员，均持有相关上岗证。项目经理图3-1、项目部组织机构图3.2.2.主要岗位职责项目经理部主要部门岗位职责及人员配置 表3-2序号部门（岗位）人员 配置职称职责1项目经理1一级资质 工程师对工程全面负责2副经理1工程师负责落实工程生产、安全文明施工的实施，以及计划、成本控制3项目总工1工程师负责工程技术、资料指导管理，进行质量监 控，领导工程创优5施工技术组8工程师负责施工技术、质量、文明化施工、用料计 戈I、技术资料和试验工作管理6经营核算组1预算员负责验工、结算及提出工程备料计划7安质组6安全员 质检员负责对工程的安全、质量、文明化施工进 行全面控制管理，监督检查8材料组2材料员负责工程材料供应、协调管理和材料价格信 息收集，以及部分物料的采购综勘公室1负责接待、文件管理、财务及后勤管理工作3.3.施工安排及施工流程本工程具有工期紧、作业面积大、建筑物分散、室外工作量大等特点，并与 线路、电气化施工交叉作业，施工难度很大，因此总体安排上结合工程特点，围 绕施工生产主线，统筹安排，精心策划，特别注意施工顺序的安排，确保施工顺 利进行。3.3.1.施工区域划分：根据站房区房建及室外工作量的分布情况，将本工程分为三个施工作业区，由三个土建专业施工队伍分别承担每个施工区域的任务。施工区域划分如下：南站房区：共9个栋号，建筑面总面积为，1875itf；折返段区：共6个栋号，建筑面总面积为，1170 m2；室外工程：道路4000多米，围墙1500多米，室外给排水等系统；3.3.2,总体安排上突出三条主线：第一条施工主线为：南站区以信号楼及10KV配电所、列检楼为主；第二条施工主线为：折返段区以公寓楼及综合办公楼为主；第三条施工主线为：室外工程以给排水、围墙及道路工程为主；上述三条主线按三个台阶推进，每个区域在竖向和平面内实行流水施工，其它 单层房及室外项目合理穿插进入，确保各区域均衡施工。3.3.3.施工顺序1、基础土方施工由于折返段6栋楼基础土方开挖量不大，且为吹填砂层，开挖量约为600 多立方，计划于8月6日全部开挖完毕。砂夹石换填次序：公寓楼f 综合楼一锅炉房整备房门卫室一板道房站房区，由于南站区地基强夯处理于8月14日完成，计划于8月15日将 信号楼及10KV配电所土方开挖完成，并先将砂夹石换填完毕，之后陆续开挖 各楼并换填，开挖次序：列检楼一食堂及浴室一空压机间待检室一料具间一五T机房2、主体工程施工折返段区的公寓楼与综合楼流水作业，各单层砖混也形成一流水段，两个 施工段由两个单独施工组分别施工。南站区分框架楼施工组及砖混楼施工组，分别组织流水施工；信号楼首层 与10KV配电所形成流水，信号楼二层与空压机间形成流水。4.资源配置计划4.1.物资计划及检验1、周转材料由指挥部物资中心调拨，并按计划要求的日期进场。工程材 料根据用料量计划，统一由项目部组织供给。2、各种材料选择国内知名厂家购买，取材就近选择优质料场购买。3、大宗工程材料根据制定的物资备料计划进行筹备，并按制定的用料计 划按期进场。各种工程材料可优先选择与我公司长期合作多年的供货商采购施 工所需物资。4、各种工程材料本着先试验、后定点原则，并经业主及监理工程师确认 后，才能订购。根据甲方需要，经确认的材料、设备等由甲、乙双方共同封存 样品，并盖章认定，以作为产品供应、验收、施工的实物依据。5、严格进场材料抽检制度，把好原材料质量关，杜绝伪劣材料进场。材 料进场由项目经理部负责验收，并请监理现场抽检，需复试材料，则由试验员 随机抽样送检，约请监理作见证。4.2.劳动力配置及使用计划根据本工程的规模、布局及施工工期安排、施工区域的划分，拟组织三支 土建施工队和若干个专业施工队进行平面流水、立体交叉作业。并根据不同施 工阶段的工程量、工作面大小，有效地安排劳动力进退场，以达到劳动力资源 的充分利用。4.2.1.劳动力配备本工程定额总用工量约为3.5万工日。计划平均每天投入劳动力为350 人，高峰期计划每天投入劳动力520人。详见劳动力计划表（见下页）。劳动力计划 表4-1序号7份 项目2006年8月一2006年10月8.5-158.16-319.1-159.16-3010.1-1510.16-311南站 框架组26012012010102南站 砖混组245110110100603折返段 二层楼456512012050304折返段 单层楼305010010050305室外工程2060601502506电气工程1015151520207给排水1020404040304.3.主要机械设备配置4.3.1.垂直运输机械1、计划在折返段安装一部龙门架，由公寓楼及综合楼共用。2、站房区信号楼及列检楼各安装一部卷扬机提升架：便于建筑材料的输 送，减少劳动强度，提高劳动效率。4.3.2,加工机械1、两施工区各设置搅拌机一台，用于少量混凝土及砂浆拌制，混凝土运 输采用泵送浇筑，砂浆的运输主要采用翻斗车，人力车辅助运送。2、折段段及站房区各设置一个钢筋加工区和一个木工房。钢筋加工区均 配备钢筋切断机和弯曲机，一台钢筋调直机，；木工房设置一套木工加工机械。主要施工机械设备一览表表4-1序号设备名称数量使用区域备注1小型龙门架1台折返段综合楼及公寓两楼共用2搅拌机1台折返段搅拌少量用灰3圆锯1台折返段少量木模制作4主力打夯机3台折返段及站房房心回填及围墙基础打夯5电焊机2台折返段焊接钢筋6振捣棒2只折返段碎振捣7铜灯1盏折返段夜间照明8切割机1台折返段9小型龙门架2台主站房信号楼及列检楼各设一台10搅拌机1台主站房搅拌少量用灰11钢筋弯曲机1台主站房钢筋制作12钢筋切断机1台主站房钢筋制作13钢筋调直机1台主站房钢筋制作14电渣压力焊机1台主站房钢筋制作15电焊机2台主站房钢筋安装16振捣3只主站房碎振捣17圆锯1台主站房少量木模制作18镐灯4盏主站房夜间施工照明19切割机1台主站房20挖掘机1辆整个工程基坑及管沟开挖换填21辗压力1辆整个工程基坑换填辗压管道安装工程主要机具需用计划表表4-3序号机具名称规格型号单位数量备注1电动套丝机1/2 2 台32电动套丝机2 6 台43圆钢套丝机4)6-4)32台34电铺4 8-4 3 8台125冲击钻（1）8-（1）2 5台56台钻1 3 mm台47交流电焊机AC-380VBX1-500台58交流电焊机A C-2 2 0 V台29焊条烤箱台310人字梯9,1 1,1 3,1 5 步副各811手电钻6 1 2 J 2 2 2把812手砂轮把913电动坡口机G P K 3 5 1 6100400台214电动吹尘器台215压力表0 2.5 Mpa块1 216乙焕表0 0.0 2 5 Mpa块1 217氧气表0 2.5 0 2 Mpa块1 218压口机联合按扣平口台各119砂轮锯台620电动液压煨弯机台321手动弯管器6 15、620台922压力钳及案子2#、3#、4#台1 223手动打压泵台824电动打压泵台225剪刀把226热熔焊机台427电熔焊机台2电气工程小型机具需用计划表 表4-4序号机具名称规格型号单位数量备注1电锤6 8 6 20台22电钻64 6 12台43台钻台14交流电焊机AC-380VBX1-500台15人字梯1.5米副56电动开孔器1/2 2 套27液压开孔器1/2 2 套28手砂轮把19玄石机台210万用表块211兆欧表1000V/1000MQ块112无齿锯台113液压煨弯机台114手动弯管器015、620台315压线钳台55.施工平面布置5.1.布置原则根据本工程结构类型、场地条件、各阶段工期要求及周边环境等特点，遵 循如下原则：1、本工程工期非常紧，室内室外工程将同时施工，加工区设置尽量不占 用线路及围墙道路等用地，在保证正常施工的条件下，尽量减少生产用地。2、办公区、生活区和加工区分区集中布置，但相互独立，减少干扰，降 低安全隐患。场区各出入口、场区周边各类宣传栏及各主要涉外办公房间均按 照公司总体形象设计及业主和监理的要求进行布置。3、施工材料堆放设在工作量大且楼号相对比较集中的地方，同时距龙门 架比较近，以减少二次搬运。中小型机械设防护棚。4、场区排水进行总体设计，施工现场道路采用回填的山皮土上铺一层细砂，并设消防通道。5、为配合后期室外线路、铁路电气化工程施工，将采取分区、分期的方 式为其提供必需的工作场地。5.2.临设布置5.2.1.办公区和生活区据现场实际情况，为保障现场文明施工，将生活区布置在南站房北侧，占用铁路预留用地，设置供550人住宿的宿舍、食堂等设施；共建四栋板房,一栋帐篷房，紧临工人宿舍布设管理人员办公生活区，作为施工及监理办公生 活使用；另外，厕所采用砖砌水冲厕所。（详见生活区布设图）5.2.2.加工区1、场内仅进行钢筋切断、弯曲、成型等简单加工，配置一套钢筋加工机 械。南站房区钢筋加工区设于信号楼南侧，折返段设置在公寓楼西侧，加工棚 为开敞式钢架棚，石棉瓦棚顶。2、信号楼南侧、折返段综合楼与整备房屋之间设置混凝土拌制设施，各 设置一台350型搅拌机，搅拌机处设封闭防护棚，采用钢架棚，周边用竹胶 板封闭，地面做硬化处理，并设积水坑和沉淀池。3、在搅拌机旁各设置一个可存放40t的水泥库房，砂石堆放场设置在搅 拌机边，折返段周转料堆放在临时通道边，南站房区堆放在防浪墙边，整齐码 放。（详见生产区布设图）5.2.3.围墙及大门1、工人生活及办公区各设置一个大门，有警卫专门看守，大门外侧挂六 板一图。生活区均采用彩钢板围挡封闭。2、施工场地为畅开式，折返段区与南站区各设置一条5米宽的施工临时 道路，由于原有砂层松软，用山皮土铺垫后铺一层薄砂。3、施工现场修建纵横相连的300 x500mm排水沟，以确保施工场地不积水，由于现有地坪比较低，雨水汇集到集水坑后用水泵抽除。颗前微曹妃甸南站区生活区布直方案（单位:MM）说明:i.本生活区内管理人员办公及宿舍均采用彩钢板活动板房，施工工人用房除注明外均采用 活动板房2.房间内均不考虑吊顶,地面均为干铺站台移（包括室外道路）；3.生活区周边距墙1.5米设置排水沟，场区内尽可能利用自然排水；根据实际现场雨水考虑 集中在排水坑由水泵抽除；4.基础采用红砖砌筑,室内比室外地坪高250MM;5.建筑物外皮跑海堤坡角10米。5.3.施工用水、用电5.3.1.施工及生活用水根据施工现场特点，折返段及南站房施工用水均设储水池，每天由汽车灌 专门供应施工淡水，并在水池架设水泵，配备水管，从而建立施工给水系统，解决施工用水问题。在生活区架设水箱，配备10个储水桶，由汽车灌供水。由PPR管连接水 箱，引到侧所、食堂，从而建立生活区给水系统。5.3.2.施工用电5.3.2.1.总体布置根据现场需要，在南站安装一台315KVA变压器供电给南站工程区及生活 用电，目前指挥部有一台315KVA变压器闲置，准备把它移至南站施工现场使 用。需联系供电部门办理迁移变压器的相关手续，并请供电部门安装调试。调 试完成交付使用后，我方在低压侧设置总配电箱，南站施工及生活、办公用电 全部由此变压器供给。根据现场情况，折返段施工区距南站变压器较远，压降过大，不能满足使 用要求。考虑采用4台20KW的发电机进行供电。5.3.2.2.施工用电计算南站房区具体用电容量如下（合计204.8 KVA）：I区：办公、生活区:计算功率P I=43.84kw计算电流I I=66.6A计算功率PH=120kw计算电流111=182A计算容量S I=54.8 KVAn区：施工区：计算容量Sn=150KVA曹妃甸南站施工及生活区具体用电设备如下:表5-1一、办公、生活区:序号设备名称设备数量设备功率合计1日光灯20盏40w0.8kw2电开水器2台12kw24kw3空调1台2kw2kw4饮水机2台Ikw2kw5电蒸饭车2台12kw24kw6其他用电设备1组2kw2kw生活区合计用电负荷：54.8kw 考虑同时利用系数0.8计算功率 P=54.8X0.8=43.84kwP p 43 84计算电流I=66.6A 计算容量S=竺丝=54.8KVA3 x 0.38 cos。0.8二、信号楼施工区：表5-2序号设备名称设备数量设备功率合计1钢筋弯曲机1台5kw5kw2钢筋切断机1台5.5kw5.5kw3钢筋调直机1台7.5kw7.5kw4园锯1台5kw5kw5切割机1台3.5kw3.5kw6平刨1台5.5kw5.5kw7主式打夯机3台5kw15kw8电焊机3台20kw60kw9套丝机1台5kw5kw10铺灯6盏3.5kw21kw11振捣棒3只1.5kw4.5kw12碘鸨灯5盏1.5kw7.5kw13750搅拌机1台25kw25kw14提升架2台15kw30kw生活区合计用电负荷：200kw考虑同时利用系数0.6计算功率 P=200X0.6=120kwP p 1 on计算电流I=一=182A 计算容量S=二=150KVAV3 x0.38 cos。0.8折返段施工区合计用电负荷：156.5kw考虑同时利用系数0.6计算功率 P=156.5X0.6=93.9kw计算电流I=一=142.6A 计算容量S=二=117.2KVAV3 x0.38 cos。0.8三、机务折返段施工区：表5-3序号设备名称设备数量设备功率合计1钢筋弯曲机1台5kw5kw2钢筋切断机1台5.5kw5.5kw3钢筋调直机1台7.5kw7.5kw4园锯1台5kw5kw5切割机1台3.5kw3.5kw6平刨1台5.5kw5.5kw7主式打夯机3台5kw15kw8电焊机2台20kw40kw9套丝机1台5kw5kw10铺灯4盏3.5kw14kw11振捣棒2只1.5kw3kw12碘铝灯5盏1.5kw7.5kw13750搅拌机1台25kw25kw14提升架1台15kw15kw折返段施工区合计用电负荷：156.5kw考虑同时利用系数0.6计算功率 P=156.5X0.6=93.9kwp计算电流I=一 二 142.6A 73x0.38p QQ Q计算容量S=一=117.2KVA cos 夕 0.8四、划分供电区间：I区：办公、生活区：计算功率Pi=43.84kw计算容量Si=54.8KVAII区：南站施工区：计算功率Pn=120kw计算容量Su=150KVAin区：折返段施工区：计算功率pin=93.9kw计算容量Sin=117.2KVA计算电流11=66.6A计算电流In=182A计算电流Iih=142.6A工地总用电量 P 总=43.84+120+93.9=257.7kwS 总=54.8+150+117.2=322KVA5.3.2.3.配电箱的安装1、配电箱落地安装，设置地点应平坦且高出地面，其附近不得堆放杂物。配电箱进出线口设在箱下边，电缆头应固定牢固。2、配电箱门内侧应设系统图，各开关上应贴回路编号及用途。配电箱内的 导线应绝缘良好、排列整齐、固定牢固，导线端头应采用螺栓连接或压接。3、室外安装的配电箱应有防雨措施。配电箱内应分别设置零、ME线端子 排。施工用电设备必须经两级漏电开关保护，且应一机一闸，不得照明和动力 混用。5.3.2.4.接地保护及防雷保护1、接地保护：供电采三相五线制，电源引至总箱处作重复接地，阻值W4。所有配电箱内设N、PE端子排，所有N、PE线必须经端子排连接。所有 施工用电气设施及配电箱、盘的金属外壳必须与PE线做可靠的电气连接。接至电气设备的PE线必须与工作零线分开，PE线上严禁装设开关及熔断器。2、防雷保护：施工现场的高度在20M及以上的脚手架、正在施工的建筑 物以及塔式起重机、提升架等设施应设防雷保护。保护接地可共用同一接地极,也可用正式工程的接地体，接地阻值应保证W4Q。6.进度计划及工期保证措施6.1.计划总工期：本工程总工期按甲方要求，各施工区计划竣开工时间如下：表6-1序号施工区开工日期竣工工日期1折返段2006年8月5日2006年10月20日2南站区2006年8月15日2006年10月30日3信号楼、10KV配电所2006年8月15日2006年9月30日4室外工程2006年8月25日2006年10月30日6.2.各楼节点控制计划:迁曹南站、折返段、室外工程进度控制节点计划表6-2序号楼号任务开始一完成时间备注11#南站信号楼基础工程8.158.23二层框架结构结构工程8.249.13装修工程9.189.3022#南站10kv配 电所基础工程8.158.24一层框架结构结构工程8.259.10装修工程9.169.2734#折返段乘务 员公寓基础工程8.58.18二层砖混结构结构工程8.199.5装修工程9.109.2545#折返段闸楼 兼扳道房基础工程8.20一层砖混结构工程8.218.30装修工程9.10-9.1856#折返段锅炉 房基础工程8.20一层砖混结构结构工程8.218.30装修工程9.10-9.1867#折返段门卫基础工程8.20一层砖混结构结构工程8.218.30装修工程9.10-9.1578#折返段整备 机房基础工程8.20一层砖混结构结构工程8.218.30装修工程9.109.2089#折返段综合 楼基础工程8.20二层砖混结构结构工程8.219.5装修工程9.109.25迁曹南站、折返段、室外工程进度控制节点计划910#南站5T机房基础工程8.23一层砖混结构结构工程8.249.10装修工程9.20-9.301011#南站列检楼基础工程8.25二层砖混结构结构工程8.269.15装修工程9.2010.51112#南站空压机间基础工程8.23一层砖混结构结构工程8.249.10装修工程9.20-9.301213#南站待检室基础工程8.23一层砖混结构结构工程8.249.10装修工程9.20-9.301314#南站边修线料具 间基础工程8.23一层砖混结构结构工程8.249.10装修工程9.20-9.301415#列检所食堂及锅 炉房基础工程8.23一层砖混结构结构工程8.249.10装修工程9.20-9.301520#南站检查井、伸缩井及盖板配筋图9.59.3016室外工程排水系统8.259.20给水和压缩空气 管路9.10-9.30围墙9.1510.5校路面9.2510.15雨水沟9.510.15化粪池及隔油池8.289.156.3.工期保证措施6.3.1.工期保证体系实行项目法施工，在项目部直接领导和统一协调下，由施工经验丰富的管理 人员及工程技术人员进驻现场组织施工，对项目的人、财、物按照项目法管理的 要求，实行统一组织、统一计划、统一管理、统一协调，并认真执行我单位IS09001 系列国际质量管理标准，完善本项目的质量体系，充分发挥各职能部门、各岗位 人员的职能作用，认真履行管理职责，确保本项目质量体系持续有效地运行。通 过我们科学、严谨的工作，确保产品质量，争创安全文明工地，实现我单位承诺 的工期、质量、安全文明工地的预定目标。6.3.2.工期保证措施6.3.2.1.组织管理措施1、实行项目法施工。由经验丰富的管理人员及工程技术人员进驻现场组织施 工，使各项管理工程均在项目经理部的直接领导和统一协调下进行。2、建立例会制度。项目部每日召开各专业工程例会，围绕工程的进度、质量、安全等内容及时解决协调生产中的问题；不定期召开专题会，解决工程中的难点。通过例会制度，交流施工中的信息，及时解决问题，确保进度计划的实现。3、加强与政府和社会各方面的协调。施工过程中，外界影响生产的因素较多，项目部办公室专职负责在消防保卫、文明施工、环保、治安、交通、安全监督等 方面与政府有关部门联系，提供完善的管理和服务，创造良好的施工条件，使施 工过程不间断地快速进行。4、加强现场平面布置的管理。根据不同的施工阶段，及时调整现场的平面布 置，在施工紧张的情况下，保持现场秩序井然，为施工顺利进行提供场区保证。6.3.2.2.计划控制措施1、建立和完善计划保证体系，掌握施工协调管理主动权，有效控制施工生产 局面，确保工程进度有条不紊推进。本工程的计划体系以进度计划为主线，分承 包商进场计划、技术保障计划、物资供应计划、质量检验与控制计划、商务及后 勤保障计划等为支持性计划。进度计划按三级控制，即通过日计划保证周计划、周计划保证旬计划、旬计划保证月计划、月计划保证总进度计划。2、实行进度计划的有效动态管理控制，设置控制点，经常性和定期定点跟踪 检查，并进行统计整理和对比分析，以便及时发现问题，制定对策，或在控制关 键点范围内适时调整计划。3、装修、水、电、设备安装工程提前插入，交叉作业，尽量减少实际占用工 期天数。提前做好产品、设备定货，做好各工种配套准备工作。4、根据总进度计划、月、周计划详细编制有序资源供应计划，保证施工的延 续性。5、实行目标管理，奖惩分明，在施工中开展劳动竞赛，比速度，比质量，比 效率，挖掘潜力，并定期考核评比，及时进行奖罚，确保阶段工期，从而保证总 工期，促进工程早日优质完成。6.3.2.3.技术保证措施1、工程开工前，认真理解施工协议书内容。编制科学严密的实施性施工组织 设计，制定切实可行的施工技术方案，”方案先行，样板引路”，科学组织施工，使后续工序能提前插入，确保重点、难点项目和关键工序的工期，以确保总工期 目标的完成。2、加强质量通病预防，对易出现质量问题的部位，提前制定预防措施，减少 不必要的返工，保证各分项工程的各个工序按计划有条不紊进行。3、广泛采用新技术、新材料、新工艺、新设备，针对工程的特点和难点积极 推广应用新技术和成熟试用的科技成果，提高管理工作效率，依靠科技提高工效,加快工程进度。4、应用计算机项目管理信息系统，实现资源共享。以项目局域网为基础，建 立项目管理信息网络，实现高效、迅速、清晰准确的信息沟通和传递，为项目管 理层提供丰富的决策依据，同时可向业主、监理及时公布工程的进度、质量动态,提高工作效率，加快工作进程。6.3.2.4.其他保证措施1、强化合同管理：所有分承包合同均要按总计划目标明确规定合同工期、相 互承担的经济责任、权限和利益，未经项目部同意，任何分承包队伍不得随意变 动。2、材料、设备订货超前准备：根据施工进度的安排，考虑生产厂家设计、加 工的时间，提前做好材料、设备订货及进场时间安排。由物资供应部负责本工程 中由我方采购的材料的供应，并协调由业主供应的物资按计划进场。项目部试验 员对进场材料及时取样送检，并将检测结果及时呈报监理工程师。3、加大施工机械投入：配备足够的性能先进、状态良好，适用本工程施工的 机械设备，施工过程中，加强维修保养，提高机械设备的完好率和使用率，充分 发挥机械设备的效能。4、为确保施工进度不致延误，充分考虑冬雨季施工带来的不利影响。准备充 足的冬雨季施工必备材料和机具，防患于未然，尽可能减少外界气候不利因素给 施工带来的消极影响。7.施工准备7.1.组织管理准备1、成立项目经理部领导班子，按施工组织设计配备管理人员到位，落实 各部、室人员编制，制定管理制度。2、积极会同地方政府各有关部门接洽，疏通关系，办理相关手续。3、完成合同签约，组织有关人员熟悉合同内容，按合同条款要求组织实施。4、组织施工力量，做好施工队伍的工种编制及其施工分工，做好进场三级教 育和操作培训。5、尽快熟悉当地民情，处理好与当地政府和周边单位的关系，形成共识，赢 得理解和支持；加强与周边兄弟施工单位的联系，搞好相互协调、配合。7.2.技术准备1、施工组织设计和专项施工方案编制计划见下表:表7-1序号方案名称负责编制部门审批部门1施工组织设计技术室单位总工2基础工程方案技术室项目总工3主体结
