青临高速第四合同段施工组织设计.pdf

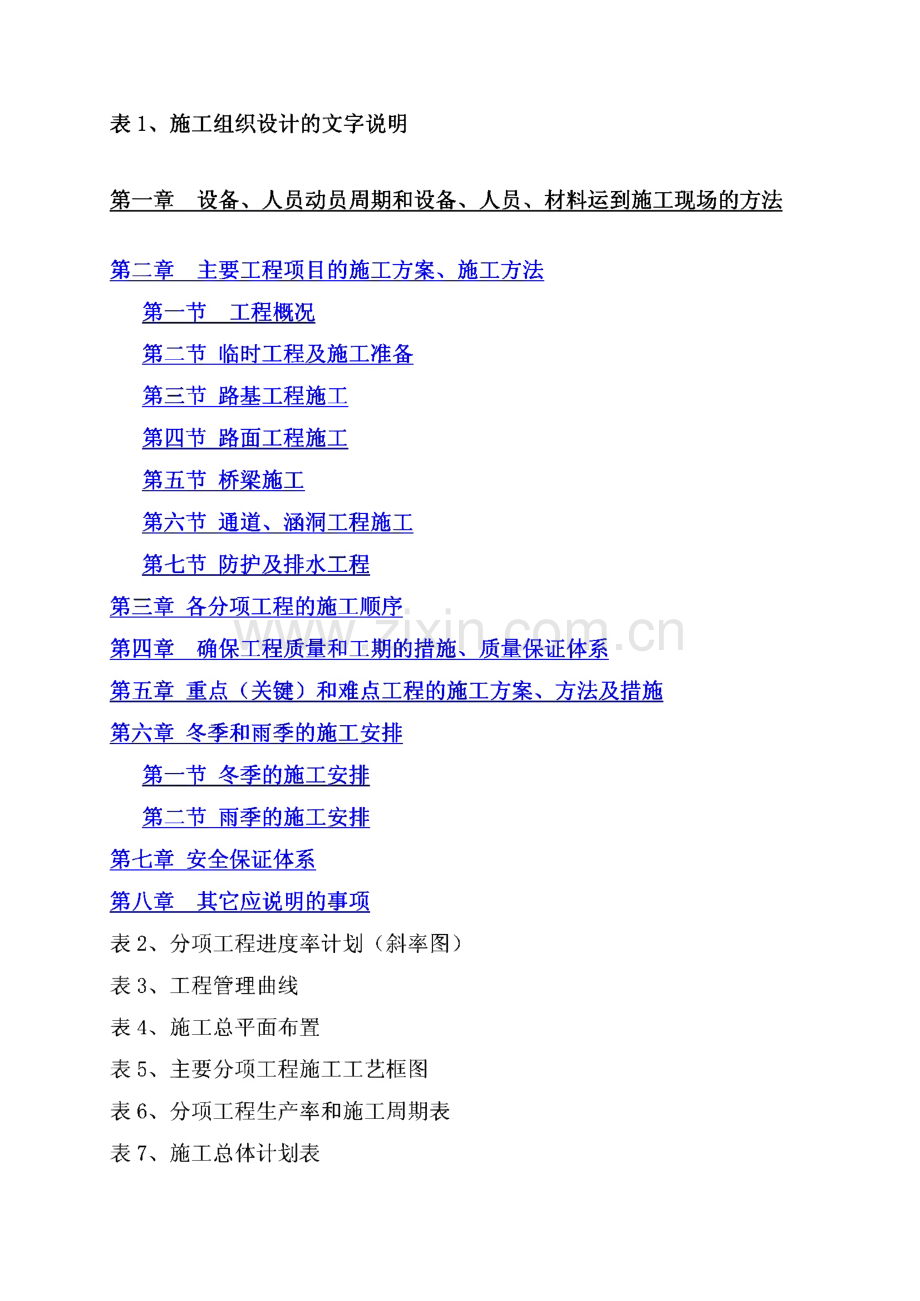

表1、施工组织设计的文字说明 第一章 设备、人员动员周期和设备、人员、材料运到施工现场的方法第二章 主要工程项目的施工方案、施工方法第一节工程概况第二节临时工程及施工准备第三节路基工程施工第四节路面工程施工第五节桥梁施工第六节通道、涵洞工程施工第七节防护及排水工程第三章各分项工程的施工顺序第四章确保工程质量和工期的措施、质量保证体系第五章 重点（关键）和难点工程的施工方案、方法及措施第六章冬季和雨季的施工安排第一节冬季的施工安排第二节雨季的施工安排第七章安全保证体系第八章其它应说明的事项表2、分项工程进度率计划（斜率图）表3、工程管理曲线表4、施工总平面布置表5、主要分项工程施工工艺框图表6、分项工程生产率和施工周期表表7、施工总体计划表第一章 设备、人员动员周期和设备、人员、材料 运到施工现场的方法一、施工组织机构设置和任务划分1、施工组织机构设置我公司拟成立青临高速第四合同段项目经理部，经理部设在K24+500主 线右侧龙岗西300米处，项目部全权负责本项目的组织、实施及管理。组织 机构设置详细情况见框图。项目经理部组织机构框图科室职责分工说明工程技术部负责工程技术、工程试验、测量放样和合同管理工作。主要职能为涉及 到工程技术的方案编制、技术交底和现场技术指导工作，以及工程计量支付、工程测量和试验检测等相关工作。负责落实和贯彻公司的质量管理体系的方 针、目标和要求。财务部负责项目工程款的结算，材料和机械设备款的支付，工人工资的按时发 放，对重大项目的资金使用情况进行评估和论证，定期进行工程成本分析并 进行日常财务管理等。质检部负责监督各施工队落实规范、规程的情况、负责各工序和分部分项工程 的验收和报检工作。（4）机料部负责项目施工所需物资的采购和管理，以及工程机械的购买、租赁、调 度等工作。安全部负责施工期间的施工安全和文明施工工作，负责制定安全和文明施工管 理办法并检查落实。负责落实和贯彻公司的职业健康安全管理体系的方针、目标和要求。综合办公室负责项目的日常管理工作；负责施工期间所有人员的管理、培训，用工 合同的签定，工人劳资管理以及与当地有关部门对口联系等。负责施工期间 的环境保护，制定各项环境保护制度办法，负责落实和贯彻公司的环境管理 体系的方针、目标和要求。2、任务划分施工一队:负责K21+3 00K24+019段的施工，其中包含路基、5个拖通、4个涵式通道、1个汽通、1个圆管涵通道。施工二队:负责K24+019K26+288段的施工，其中包括路基1座大桥、1座中桥、1座小桥、1座分离立交、2个涵式通道、1个拖通、1个圆管涵。施工三队：负责K26+288K27+880,其中包括路基1座大桥、1个汽通 和1座天桥。施工四队:负责K27+880K29+800,其中包括路基1座大桥、临胸停车 区、2座天桥、1个圆管涵和1个拖通。路面施工队：负责本合同段路面的施工。(6)预制场:负责本合同碎空心板和碎箱梁的供应。二、设备、人员动员周期1、三天内：在接到中标通知书三天内项目经理部管理人员、工程技术 人员、测量、试验人员全部到位进行项目经理部的组织机构建立。2、一周内：不少于20人的首批施工人员到达现场，在业主规定的时间 内办理交接桩手续，进行施工控制网测量，临时便道的修建，生产区和生活 区规划布置及征地、房屋搭设，电力设施修建，供水管路铺设，施工组织设 计细化、优化、施工设计图绘制等工作。3、两周内：工程技术人员及部分施工人员达现场，进行工地试验室、钢筋加工车间、木工车间、料库的修建，材料的采购及试验，各种小型机具、加工设备陆续运抵现场。4、二十天至四十天内：全部人员进驻现场，施工材料、钻机、压路机、挖掘机、自卸车、推土机、装载机、拌合机、摊铺机等等机械设备陆续进场,达到具备初步生产能力的要求。三、人员、设备、材料进场的方法1、人员主要乘坐汽车和火车到达施工现场。2、目前，我公司承建的工程已结束，桥梁工程施工设备和公路施工设 备已在济南后方仓库检修完毕待命。机械设备拟从后方仓库采用公路运输方 案运至现场，部分小型工具从市场购买，保证在业主要求的时间内按时开工。3、工程施工所需的主要材料经初步调查，砂石料主要从沂水、临沐等 料场购进；水泥拟采用山东水泥厂水泥，以散装水泥为主，袋装水泥为辅；木材从本地市场购进；主要靠公路运输。四、人员、设备、材料的管理1、施工人员进场管理：该项工作由项目经理负责，项目部办公室主办,各类施工人员按照施组要求逐步配齐。施工人员进场前体检合格方可进场；进场后进行专项技术培训和安全教育考核合格者方可上岗。施工人员根据施 工进度计划和工种需要数量进行配置。2、设备、材料进场管理：由项目副经理负责，机料部负责设备和材料 的进场组织工作，工地试验室负责材料进场的检验工作。五、资源配置计划1、施工人员配备计划根据本合同段工程施工特点和工期要求，高峰期拟配备550名素质优良 的施工人员参加本工程施工。其中管理人员和技术人员80名，其中高级专业 职称的占20%以上、中级专业职称的占36%,初级专业职称的占30%。工人的 技术等级比例：高级技工/中级技工/普通工为1:5:8。2、主要机械设备配备计划主要机械设备根据本工程的特点、施工环境及业主对工期的要求，在施工中我部将 投入多台进口和国产优良品牌机械，如压路机、挖掘机、自卸车、推土机、装载机、拌合机、摊铺机等，以及自动化和精度高的测量和试验设备，确 保施工机械化和高质量。施工设备将按施工需要分批、分期进场。主要材料试验、测量、质检仪器设备拟投入本合同段工程的测量设备配置有全站仪、经纬仪和水准仪；现场试验室拟按交通部乙级试验室的标准进行设备和人员的配置。第二章 主要工程项目的施工方案、施工方法 第一节工程概况一、概述国家高速公路网长春至深圳线青州至临沐（鲁苏界）公路位于山东中部,起自东青高速公路终点，向南途经潍坊的青州市、临胸县，临沂的沂水县、日照市莒县，临沂市沂南县、莒南县、河东区和临沐县，至于鲁苏界，与临 沂至连云港公路江苏段相连。路线走廊总体呈南北走向。本项目是国家高速公路网规划中“长春深圳高速公路（纵三）的重要 路段，是山东省高速公路网规划“五纵连四横、一环绕山东”主骨架中之“纵 二”即东营之临沂（鲁苏界）公路的重要组成部分，是鲁中南地区南北向的 快速运输通道。本合同段路线全长8.5公里，采用6车道高速公路标准建设，路基宽度 3 4.5 米。本段共有大桥3座，其中6-20米大桥1座，9-30米大桥一座，H-30 米大桥1座，中桥1座，小桥1座，涵洞3道，分离立交2处，通道18道,天桥3座。二、沿线自然地理条件1、气候路线所经区域属鲁中山区中南部，属暖温带季风区，四季变化明显。多 年平均气温H.8-13.7C；极端最高气温40.5C；极端最低气温-25.6C。本 地区降水有显著的季节变化，全年降水集中在6、7、8月，降水量占全年60%o 年平均降水量为770-809毫米。2、河流、水文线路通过区域水源主要来自大气降水、客水、地下水等。地下水类型丘 陵区主要为基岩裂隙水，赋存于各类基岩的风化带及构造裂隙中，局部地段 分布有裂隙岩溶水，水量不大。坡冲击阶地及平原地下水主要为第四系孔隙 水，主要含水层为坡积冲击层的中粗砂及卵砾石层，其中第四系空隙潜水比 较丰富。地下水类型比较单一，主要是重碳酸盐型水及碳酸盐水，其次是氯 化物型水。矿化度小于1克/升，属全淡型水。3、地理位置及地形、地貌路线所经区域地处鲁中南低山丘陵区，地形起伏较大，海拔大多在200 至400米之间，区域内断裂构造发育，著名的沂沐大断裂纵贯其中，其他还 有苍尼断裂、蒙山山前断裂新泰-蒙阴断裂、铜治店-孙祖断裂、马牧池-铜治店断裂、沂源-沂水断裂、双山-李家庄断裂，这些断裂与沂沐大断裂相 交叉，由此构成了境内复杂的地貌。线位带状区在沂水县以北穿越由结晶岩石组成的山地丘陵区，在沂水县 以南逐渐进入第四系冲击平原区。4、工程地质路线所在区域地处比较不稳定工程地质区。区域内新构造活动断裂发 育，沂沐断裂带穿越境内，属强震带，地壳比较不稳定。路线走廊带内被冲 积平原分布着粘性土及砂类图且地下水位较浅，部分饱和粘土及砂类土为地 震可液化层。在山地丘陵区因地形起伏较大，可能造成地质破碎带深挖造成 的不稳定，施工时均应采取相应措施尽量避开或减少断裂带对工程的影响。路线所经区域分布有地质不良区，主要表现有地面塌陷、泥石流、滑坡、崩塌及地裂缝等，地形地貌条件比较复杂，降水时间和空间分布不均匀，加 之合理的矿产资源开发、地下水资源的局部过量开采和其他不合理的工程经 济活动，导致地质灾害的不断发生。5、地震本区域在地震分区上处于华北地震区的东部。在断块构造分区上属于鲁 西断块隆起的东部。路线所经区域内构造运动强烈，断裂构造发育，沂沐断 裂带和无棣-诸城地震带等众多断陷构造在本区通过并交汇。这种格局对地 震活动起着重要的控制作用，强震大都发生在沉降区与隆起区的边缘地带。本区域是重要的地震带。临胸、沂水之间地震动峰值加速度值为0.3,相当于8度地震烈度区，路线所经的其他区域均处在7度区。第二节临时工程及施工准备一、临建设施1、施工营地项目部办公和生活区房屋采用双层彩色活动板房，各施工队设在工地,拌和站、试验室、警卫及梁厂办公和部分生活用房设置预制板活动房。彩色活动板房立面图K21+300施工二队场地K25+416施工二队场地K261720箴丽冢K29+800K29+465施工一队场地 K22+200第二预制场:龙岗河大桥 K24+730K27+060 大桥129+465 匡施场：大桥山东省公路桥梁建设有限公司青临高速第四合同段施工总平面图设计复核审核审定第1张图号共1张施工场地整体布置图试招待5健身器材门房.开水房钠帏项目经理部场地布置图生产区场地布置图预制场布置图预制厂详细图2、临时通讯项目部设两部程控电话、一部传真机及电子网络设备，用于和业主、设 计、监理及总公司通讯联系，施工队及工地技术人员采用移动电话联系，并 以固定电话作为通讯联系的补充手段。3、施工及生活用水当地水资源缺乏，生活及施工用水采用打深井取水，使用前必须取水样 化验。4、施工及生活用电合同范围内沿线均有电网分布，施工用电与当地电力部门联系，通过变 压器与当地电网联接供电，另外配备足够数量的发电机组灵活调配。5、施工通讯对外联系采用程控电话及移动电话，项目部安装宽带，便于加强信息联 系。6、施工便道进场二个月内将便道及进场便道打通，便道宽度为6m,每隔一定距离设 错车道，遇水沟和低洼处设置便涵。便道两侧设排水沟，路面设2%的路拱,以利排水。7、预制场、拌和站、材料仓库、加工场根据本合同段的特点及工程量大小，共设一个拌和站、一个预制厂，材 料仓库和钢筋、模板加工场设置在各施工处驻地，地面采用C15碎硬化。二、设备、材料本工程拟派施工设备由我公司设备中心采取汽车运输的方式，按施工计 划安排分期、分批到达施工现场，确保满足施工需要。主要材料在市场准入材料范围内择优选购，并符合国家、山东省的有关 规定。材料运输采用汽车运输方式，地材就近解决，采用自行运输或雇用地 方运输车辆供料。三、测量、试验工作精选施工经验丰富的测量工程师及试验工程师分别组建测量组及中心 试验室。测量组负责全线测量控制工作，试验室负责全线的试验及控制工作。各施工处分别设立现场测量及试验小组。1、测量工作首先根据设计部门和监理工程师提供的测量资料和控制点桩，用全站 仪进行恢复定线，校核资料，设置或增补施工水准点，并加固保护标志，测 量中发现问题及时上报监理工程师，确保控制点的准确性。本标段配备2台全站仪、8台J2经纬仪、20台自动安平水准仪等先 进测量设备，进行本合同的控制测量和施工测量放样工作。控制点的加密a选点：通过察看地形图和实地踏勘，充分利用原有控制点，适当增设 点位，并沿主线布设附合导线。b布点：在方便施工、地势较高便于排水、地质坚硬、视野开阔、通视 良好的地点布设控制点位。为保证测量和计算的精度，力求构成控制网的三 角形内角值及附合导线的转角值不超出30120。的范围。在保证工程施测 便利及长线控制短线的原则下，减小测量误差，应使各点之间的距离尽量在 200500nl之间。c护点：点位选定后，须埋设水泥桩，桩顶嵌入锯有十字形的钢筋作标 志，周围用混凝土保护，并设明显标志。d坐标计算：用全站仪测角量距。角度及距离平差后，计算各控制点坐 标。e高程计算：用自动安平水准仪对加密后的导线进行水准测量，闭合差 平差之后计算各控制点的高程。f导线复测及加密后的导线测量成果经监理工程师审核无误后，即开始进行本合同的控制测量。测量放样：利用设计单位提供的控制点和加密的控制点进行路基和 桥梁的测量放样工作。路基测量放样时，前期施工中，可直接利用就近控制点测放路基中 桩和坡脚桩。考虑到施工进行中由于路基填土等因素影响视线通视，可根据 实际情况采用闭合导线或附合导线等形式加密控制网，原则上不使用支导 线。精度需符合技术规范要求。桥梁放样：为保证精确测放桥梁中线位置桩，各墩台中心桩，还须 在中点多边形控制网的基础上，根据现场情况，用大地四边形或其它控测方 法适当加密控制网。测量工作要多进行几次，保证精度符合技术规范要求。加密桥梁附近水准点网，与附近高级水准点进行闭合调整，使精度 符合要求，并对标志进行保护，确保水准测量的准确无误，直至工程结束。2、中心试验室中心试验室设在拌合站，由取得上岗资格证的经验丰富的试验工程师 担任试验室主任，按照招标文件的要求所负责监测的项目配备相应的试验仪 器、检测设备，设备均应通过计量部门的检验。工地试验室应不受周围粉尘、烟雾、震动和噪声等的影响，采光、照明、湿度应满足实验要求。试验条件达到招标文件和监理、业主的要求。全面执行招标文件规定严格按规范要求负责本工程材料采购进货的 质量检验，重点工程的各种配合比试验和对施工中质量的检测，及时提供有 关检测数据，并配合监理工程师做好与本工程有关的各种试验。各施工处内配2名试验员，负责本合同段内的常规试验工作。第三节路基工程施工本段路基土方66.4万n?、石方60.8万nA根据图纸提供数量及位置精 心进行组织设计，广开工作面，合理进行土石方调配，同时配合好桥梁工序 的施工。一、土石方开挖1、路基开挖施工要求路基开挖前测量开挖边线，放出坡顶以上的截水沟位置，并迅速完成浆 砌工作，以防地面水冲刷边坡坡面。严格控制开挖断面，随时检测，做到不 超挖和扰动路堑边坡，对深挖路堑要分层控制边坡，每下挖68m,整修一 次边坡。开挖前对沿线土质进行检测试验，适用于种植草皮和其它用途的表 土先存储起来。挖方路基施工标高，考虑压实后的下沉值，预留一定的厚度，具体数值 由试验确定。施工中如遇土质变化需修改施工方案时，及时报批，如路堑路床的表层 下为有机土、难晒干压实的土或其它不宜作路床的土，均清除换填。2、路基开挖施工方法对于挖掘深度较小，且较短的路堑，采用单层横向全宽挖掘法，从开挖 路堑的一端或两端按断面全宽一次性挖到设计标高，逐渐向纵深挖掘；对于 开挖深而短的路堑，采用多层横向全宽挖掘法，即从开挖路堑的一端或两端 按断面全宽分层挖到设计标高；对于较长且开挖深度不大的路堑采用分层纵 向挖掘法，沿路线全宽，以深度不大的纵向分层进行开挖；对于较长且开挖 深度较大的路堑采用通道纵挖法，先沿路堑纵向挖掘一通道，然后将通道向 两侧拓宽以扩大工作面，并利用该通道作为运土路线及场内排水的出路，该 层通道拓宽至路堑边坡后，再开挖下层通道，如此向纵深开挖至设计标高。土方路堑开挖施工工艺框图测量放样清表开挖路基-A挖掘机挖装土石方二、路基填筑施工路基填筑施工工艺框图1、施工前的准备工作测量放样：用全站仪放出路线的中桩，根据路线中桩的填挖高度表 和设计图示定出路基边缘、护坡道边缘、边沟的具体位置，复核用地宽度，进行横断面的测量与绘制，确定现场工作界线。将测量结果报监理工程师审 批。挖临时排水沟：在路线两侧征地界处各开挖一条宽0.51.0m,深 0.5m的纵向临时排水沟，加速降低路基原地面土的含水量。修建临时便道：在路基左侧修筑临时贯通便道及连接现有公路的进 场运输便道。施工前对路基范围内所有的垃圾堆、有机杂质、泥潭、草丛、各类 洞穴、坟、水井、池塘等清除出现场并及时进行回填、碾压，清表的耕植土 作为一种资源保存，用作路基绿化阶段使用。对土样进行试验检测，压实设备的类型、最佳组合方式、碾压遍数 及碾压速度、工序；每层材料的松铺厚度、材料的含水量、最终压实度。试 验结果报经监理工程师批准后，方可作为该种填料施工控制的依据。2、填土路堤施工方法填土路基按路面并行线分层控制填方标高，填方作业采用分层平行摊 铺，以保证路基压实度。每层填料铺设的宽度，每侧超出路堤的设计宽度 3 0cm,以保证修整路基边坡后的路堤边缘有足够的压实度。不同土质的填料 分层填筑，土方路堤填筑至路床顶面最后一层的压实层厚度不小于10cmo地面横坡或纵坡陡于1:5时，将原地面挖成台阶，台阶宽度满足摊铺和 压实设备操作的需要，且不小于1m,台阶顶做成2%4%的内倾斜坡。填土路段分段作业时，两个相邻的交接处不在同一时间填筑的，先填段 按1：1坡度分层留台阶；两段同时施工时，分层相互交迭衔接，其衔接长 度不小于2mo用透水性较小的土填筑路段时，将含水量控制在最佳含水量土2%范围 内，当填筑路堤下层时，其顶部做成4%的双向横坡，填筑上层时，不覆盖在 由透水性较好的土所填筑的路堤边坡上。开挖纵向和横向台阶时，将坡积物、堆积物松散层或软弱土层清除后再 按规定开挖台阶；台阶在填筑前保持无水，否则进行处理，并报监理工程师 认可后方可施工。利用路堤范围内修筑的便道及引道，如果不再使用时，按监理工程师的 要求挖成台阶，重新填筑成符合规定要求的新路堤。整平上土前，根据压实厚度和每车的运土量确定单车的卸土面积，使用推土 机初步整平。初步整平完毕后，先用压路机稳压一遍，再用人工配合平地机 精平，使表面平整，保证压实均匀。整平时，根据松铺厚度在路基边缘上打 桩挂线。碾压碾压前及时测定其含水量，控制在接近最佳含水量时进行碾压，含水量 不符合要求的，根据需要将土中加水充分拌匀，或按监理工程师同意的方法 将材料风干到合适的含水量。为保证碾压质量，压路机碾压时遵照如下要求进行操作：压实路线，直 线段先两侧后中间，小半径曲线段由内侧向外侧，纵向进退式进行；压路机 行进速度控制在4km/h,压路机横向轮迹重叠0.40.5m,前后两相邻施工 段宜纵向重叠碾压1.0L 5m,使路基各点都得到压实，达到无漏压、无死 角；禁止横向碾压路基和在路基上随意转弯。质量检测与验收配备专职测量员23人，严格控制路基回填的中桩、边桩高程和土层 回填的厚度。碾压成型后的表面无坑洼、无漏压、无死角，碾压均匀、平顺。在自检合格后，分别请现场监理工程师、试验及测量监理工程师检测；配备 专职工人12人，跟班控制碾压质量。为并随机记录碾压遍数，确保碾压 质量达标。严格执行层层报验的施工程序，满足自检频率的要求（包括桥涵构造物 台背回填每层的压实度），为确保路基填土高度、层次、横坡平整度等按设 计要求准确施工，在图纸及规范规定的各区最后一层施工自检完毕后，书面 报请驻地监理组复测后，方可进行下一步施工。雨季施工要求：雨季填筑路基，做到随运、随铺，适当减小松铺厚度，及时压实，尽量缩短填筑一层的周期，路基表面保持24%的横坡，提高平 整度，不使路基范围内存水，雨后重新对路基压实度进行检测，如不符合要 求重新压实；检验合格后的路基在雨后施工前，进行复压，并报监理工程师 检验，合格后方可填土。3、填石路堤的施工方法施工要求填石路堤采用逐层水平填筑，分层厚度不大于50cm,填料最大粒径不大 于10cm,石料强度不小于15MPa；在取土场内设破碎机，对于大粒径的石块 在土场破碎，填石路堤的边部20cm范围内采用不易风化的块石码砌；当基 底为密实的斜坡时，分别作以下处理：地面横坡为1：10-1：5时，填前挖 松后夯（压）实；地面横坡陡于1：5但缓于1：2.5时挖台阶（台阶宽度不 小于2米），地面横坡陡于L 2.5时，则按陡坡路堤设计；在填石空隙内灌 入风化料等，使空隙填满，并敲掉锐角部分，保持顶面适当平整。路床顶面 以下50cm范围内填筑有适当级配的砂石料，并分层压实，填料最大粒径不 超过10cm。填石路堤分几个作业面施工时，两个相邻段交接处不在同一时间填筑，后填作业先挖除先填作业交接处未压实部分（顺路线方向不小于1.5米）；如两段同时施工，则分层相互交叠衔接，搭接长度不小于2米。填石路堤的边坡,当地面横坡大于1：5,岩层上的表土厚度不足3 0cm时,将表土清除，并将底层岩面凿成宽1米的不小于2%向内倾斜的台阶。施工方法a作试验段认真选有代表性的路段按照以上的施工方法做试验段，试验段长度为 100m以上，验收合格后，确定合理的碾压组合及碾压遍数等参数，对施工方 案不合适的加以修正完善，报监理工程师批准，以指导后面大面积的施工。b运输、摊铺、整平根据压实厚度和每车的运量确定单车的卸料面积，填石方采用大型推土 机摊铺，个别不平整处配合人工用细石块、石屑找平，石质填料大面向下，摆放平稳，紧密靠近，所有缝隙都以风化料填满，超标的大径石块清除到路 基范围外，并及时清理至弃土场。c碾压石方路基使用CA3 0D、YZ18A等重型振动压路机分层洒水碾压，直至压 实层顶面稳定不再下沉（无明显轮迹），石块紧密，表面平整为止；碾压顺 序：填料碾压时先用振动压路机静压一遍，再轻振二遍，使其获得一个均匀 初压，然后重振至压实度符合技术规范要求，最后再静压一遍，表面上没有 明显轮迹。d检验各路基施工队质检员自检合格后，报试验工程师检验，合格后报监理工 程师抽检，合格后方可进行下一层填筑。石块含量大于70%的填方段，现场质检员做好详细的施工记录，根据实 验段的资料以碾压遍数控制压实度，表面没有明显轮迹。施工中压实度的检测由沉降量控制，通过自重12T以上的振动压路机进 行压实度试验，当压实层顶面稳定，无轮迹，沉降为零时为合格。检验合格后的路基在雨后施工前，进行复压，并报监理工程师重新检验,合格后方可填筑。三、特殊路基处理1、高填方路基的填筑高填方路段设计有一定的预压期，施工时优先考虑该段路基施工。高填 方路基在施工前，先对原地面进行清理，如地基土的强度不符合设计要求，进行处理或加固，若基地为斜坡时，先挖好横向台阶。高填土填筑除做好原 地面的清理工作外，还要重点抓住粒径、分层和压实三个环节。施工中采用分层填筑、分层压实的方法,填土宽度超出设计不小于3 0cm。严格控制路基填料，不使用液限大于50%,塑性指标大于26的土及含水量超 过规定的土。填料要有一定的强度要求，其CB R值满足现行规范及招标文件 规定。做好沉降观测。预压期为设计要求的预压期，观测频率按设计要求进行，每周观测一次。观测同时记录当时的加载情况。2、换填砂砾土对淤积或地表水长期浸泡形成的软土地基，采用清淤后回填砂砾土的方 法进行处理。用挖掘机将淤泥全部挖除干净，将质量合格的中、粗砂分层整 平、洒水、压实，经监理工程师检验合格后，进行下一层的填筑。3、石灰土处理路基石灰土采用路拌法施工。为符合规范要求，生石灰粉在使用之前7天充分消解成能通过10mm筛 孔的粉状。根据工程进度需要消解石灰，存储时间不能过长，石灰料场设在 高处，并用塑料布进行覆盖，以防风避雨。现场拌和前将下层表面杂物清除干净。所备土将超尺寸颗粒筛除，经摊 铺、洒水闷料后整平，并用压路机碾压12遍，使其表面平整。将石灰按规定的用量均匀地摊铺在整平的表面上，即可进行拌和。在拌 合均匀后抓紧时间整型，对高程和横坡度严格控制。经拌合均匀的混合料立即在全宽范围压实，并在当日完成碾压。含水量 偏大或偏小时混合料须晾晒或洒水，使之达到最佳含水量，再进行压实。石灰土在养生期间保持一定湿度，时间不少于7天。四、结构物处的回填施工1、台背填筑质量直接影响台后路基稳定，路面成型后桥台后出现裂缝 与桥梁衔接处路基下沉等现象，兼因台背填土施工没按要求进行所致，特别 是桥头跳车这一普遍关注的问题，与台背质量有极大关系，为此对台背填作 为关键工序，重点控制。2、5%石灰改善土施工本工程部分路段采用5%的石灰处治土，采用路拌法施工。工程所用优质 钙质石灰全部采用机械过筛。准备工作a放样测量在土基上恢复中线，直线段每1520m设一桩，平曲线段每1015ni设一 桩，并在对应断面的路肩外侧设指示桩。在两侧指示桩上用红漆标出土层边 缘的设计高。b备料土在取土前，先将树木、杂草等清除干净，并在预定的取土范围内取土，土中的超尺寸颗粒应去除。石灰石灰选在地势较高的场地集中堆放，石灰在使用前710天充分消解。消解后的石灰要保持一定的湿度，避免过干飞扬，也不能过湿成团。摊铺、稳压事先通过试验确定土的松铺系数，根据土层的厚度，土的容重等确定摊 铺土的松铺厚度，计算每车土的卸车间距，现场专人指挥卸土。用大型的推土机将土推平，测定土的含水量，如果含水量过大，则翻开 晾晒，如果含水量过小，则要补充洒水，然后进行稳压。摊铺石灰根据改善土的厚度，石灰剂量，计算每车石灰的摊铺面积，打好方格，在每个方格内用人工将石灰均匀摊开，量测石灰的松铺厚度，根据石灰的含 水量和松密度，校核石灰用量是否合适。拌和与洒水混合料采用稳定土拌和机拌合，拌合深度应达到下层土。严禁在拌合层 底部留有夹层。拌合应适当破坏下层土的表层（约/2cm）以利于上下层的 粘结。在拌合过程中，及时检查含水量。用喷管式洒水车补充洒水，使混合料 的含水量等于或略大于最佳含水量。整形与碾压采用平地机整形。混合料拌合均匀后，先用平地机初步整平和整形。再 用平地机二次整平前，应先用齿耙将低洼处表层5cm以上耙松，避免在较光 滑的表层上产生薄层贴皮现象。整形后，当混合料处于最佳含水量1%时，用重型振动压路机在路基全 宽内进行碾压。碾压过程中，如有“弹簧”、松散、起皮等现象，应及时翻 开重新拌合，或根据实际情况用其他方法处理。养生石灰改善土在养生期间应保持一定的湿度，养生期一般为7天。养生方 法可视具体情况采用洒水、覆盖土等。碾压后2天内要禁止重型车通行，养生期间，封闭交通。第四节路面工程施工一、工程概况本合同段主要工程量有:主要分项工程工程量上面层：4cm改性沥青马蹄脂碎石(SMA-13)1083 2.56 M3中面层：6cm中粒式沥青佐(AC-20)163 03.08 M3下面层：8cm粗粒式沥青佐(AC-25)1913 0.4 M316cm水泥稳定碎石193 207.2M316cm水泥稳定碎石200422.2 M318cm水泥稳定风化料202063 M215cm级配碎石31875 M2二、准备工作1、人员组织拟投入本工程的施工人员系我公司的一支专业化路面施工队伍，近年来 长期从事高等级公路的路面工程施工，具有丰富高速公路路面施工经验。2、机械及拌和站设置机械配置见表3拟投入本工程的主要施工机械，碎石垫层、水泥稳定土 底基层、基层、沥青碎全部在拌和站集中拌和，摊铺机摊铺，压路机压实，根据工程量、工期材料供和现场实际情况，设置二座稳定土拌和站，一座沥 青砂拌和站，设备全部配备原材料电子自动计量系统。3、材料材料在使用前取有代表性的材料充分做好各项技术指标试验。三、基层、底基层施工底基层为水泥稳定风化料、基层为水泥稳定碎石，采用厂拌摊铺机摊铺 法施工，为确定混合料的稳定性以及拌和、摊铺、压实设备的效率和施工方 法、施工组织的适宜性，在正式开工前需铺筑试验路段，总结出机械摊铺系 数，合理碾压方式和程序，以及合理的机械配置方案等。1、混合料组成设计进行原材料筛分、压碎值等指标检验。待原材料各项指标检验合格后，进行混合料配合比计算，使混合料的矿料级配在规范规定范围内，并尽量靠 近级配范围的中值。在水泥剂量57%左右选取5组以上不同水泥剂量的混合料进行击实试 验，确定最大干密度和最佳含水量。按最大干密度的98%配以最佳含水量制作试件，在252下保湿养生6 天，浸水1天，进行无侧限抗压试验。按无侧限抗压强度进行鉴别，选出两种试件强度合格、水泥剂量合适的 配合比进行重复试验。按已定的配合比做延迟时间试验，据此确定施工允许 的延迟时间。2、准备下承层提前进行检查，达不到规范要求的路段及时处理，确保正常施工。3、做试验段认真选100m做试验段，验收合格后，得出松铺系数，确定合理的摊铺 速度、碾压组合及碾压遍数等参数，对施工方案不合适的加以修正完善，报 监理工程师批准，以指导后面大面积的施工。路面底基层、基层施工工艺框图大 面 积 施 工N段 岬 工N4、施工恢复中桩和边桩，边桩比设计宽度宽2 5cm。清扫、洒水：把下承层清扫干净，表面无浮土、杂物，保持洁净，并洒水使之湿润，便于层与层之间的粘接。拌和：水泥稳定碎石的拌和机采用强制式拌和，配备四个料斗，有自动进料和 计量装置，集料、水泥、水分级进料且计量准确。拌和时水泥含量增加0.5个百分点；含水量视天气情况，如天气干燥适 当增加L0个百分点。拌好混合料后，存入储料斗，待料斗储满后，再装入 运输车箱内，以减轻或避免混合料离析。运输:采用自卸汽车进行运输，运输车辆根据生产能力和运距确定，并 有适当的余量，采用载重15T以上的自卸车运输。摊铺:用摊铺机摊铺，摊铺机具有自动调平、夯实的功能。采用两台摊 铺机组成前后梯队进行摊铺，以减少混合料出现离析。挂好基准线，主线每10m设一基准线立桩，基准线达到规定拉力才能保 证高程准确，基准线平顺，发现个别基准柱处忽高忽低，则进行复查调试。松铺厚度按试验段总结出来的结果确定。摊铺机位于摊铺起点，按松铺厚度安装好熨平板，熨平板下两边垫宽 20cm长60cm的硬质木板，高度与松铺高度一致。运料车在摊铺机前10-3 0cm处停下,空挡待候，待摊铺机靠近时，将混 合料徐徐倒入摊铺机中，由摊铺机推动前进,运料车向摊铺机料斗卸料，在摊 铺过程中，边摊铺边卸料，卸空料后运输车即离去，另一辆运输车再按上述 过程卸料。拌和机产量、运输车辆运料能力，同摊铺机摊铺速度相匹配。摊铺开始 前，摊铺机前有3辆以上的运料车等候，并配专人指挥车辆，使摊铺机开机 后连续摊铺，尽量避免停顿。运料车倒车接近摊铺机时，严禁撞击摊铺机。碾压:配备满足压实需要的压路机，确保在允许的延迟时间内完成压实。摊铺好以后先用轻型压路机静压1遍，碾压时直线段从低侧向高碾压超 高段由内侧向外侧依次连续均匀碾压，需要时，对粗细过分集中、离析现象 进行调整处理，当含水量偏低时，用洒水车洒水，以便在最佳含水量下进行 压实，静压1遍后再轻振1遍。然后用重型压路机轻振2遍，再重振2遍，压至密实，最后用振动压路机静压1遍，使表面平整光洁，消除轮迹。施工 中，从加水拌和到碾压终了的时间不超过23小时，其具体时间通过试验 并报监理工程师批准后确定。接缝的处理：摊铺混合料时不中断，如因故中断时间超过2小时，设置横向接缝，摊 铺机驶离混合料末端；人工将末端含水量合适的混合料修整整齐，紧靠混合 料放两根方木，方木的高度与混合料厚度相同；整平紧靠方木的混合料；将混合料碾压密实；在重新开始摊铺混合料前，将砂砾或碎石和方木除去，并针下承层顶面 清扫干净；摊铺机返回到已压实的末端，重新开始摊铺混合料；如摊铺机中断后，未按上述方法处理横向接缝，而中断时间已超过2小 时，则将摊铺机附近及其下面未经压实的混合料铲除，并将已碾压密实且高 程和平整度符合要求的末端挖成与路中心线垂直并垂直向下的断面，然后再 摊铺新的混合料。养生:水泥稳定碎石碾压完成后用麻片覆盖进行洒水养生，或监理工程 师批准的方法养生;封闭交通7天内不通车；养生期间如发生破坏，及时修 整到要求标准。检测:碾压完成后的表面平整密实、边线整齐、无松散、坑洼、软弹现 象，并达到规范要求。四、封层及粘层1、材料封层的沥青材料拟采用优质慢裂的乳化沥青，粘层的沥青材料拟采用快 裂乳化沥青，其具体品种待报监理工程师批准后确定，其技术指标在使用前 全面认真检验，确保达到规范标准。2、施工准备准备洒布沥青的工作面，首先认真做好自检，保证整洁无尘埃，经监理 工程师检查合格后，再喷洒沥青材料。3、施工洒布沥青材料的气温不低于10,风速适度，浓雾或下雨停止施工。沥 青采用压力沥青洒布机均匀地洒布，能满足不同的洒布宽度，易于确定的控 制洒布率。封层沥青均匀洒铺，不留空白，用量不小于0.7l.lL/k,粘层沥青采 用喷洒型乳化沥青，用量0.5L/m2。沥青洒布设备配备有适用于不同稠度沥青喷洒用的喷嘴，在沥青洒布机 喷不到的地方采用手工洒布机。封层沥青洒布完后，经监理工程师检验合格 后，在其上洒布石屑，石屑洒布均匀密实，形成一连续的结构层。注意保护环境，对路缘石及已建好结构物做好保护，不污染环境。在喷 洒封层沥青后，在干燥成型前不开放交通。五、沥青碎面层施工沥青碎面层设计分为三层，分别为4cm SMA-13（改性沥青马蹄脂碎石）上面层、6cm AC-20中面层、8cm AC-25下面层。为确保施工质量，特采用 间歇式沥青碎拌和机进行混合料拌和，该设备计量准确、稳定，能连续生产 优质混合料。1、施工测量放样：利用导线点恢复中桩、边桩，主线上每10m设一桩，小半径匝道上每5nl 设一桩。高程测量采用两级测量制，即一组测量，一组复核，切实做到数字 准确万无一失。挂线：沥青下面层摊铺采用挂线方法，基准线的张紧力达到规范要求，基准线 立柱与基准线之间连接牢固，以免发生上下或左右松动现象。沥青混合料拌和：沥青混合料用南韩现代间歇式拌和机拌制，拌和站设置的位置运输条件 良好，有良好的排水、设施，便于加强环境保护、消防和安全工作；拌和站 配有发电机有可靠的电力供应。拌和机能分口、分级上料、计量准确、拌和 均匀、自动调控自动记录。沥青采用导热油加热。拌和站设置专门试验室，及时对拌和出的沥青混 合料进行试验、检验。正式拌和前先进行试拌，全面取样进行马歇尔试验，检验矿料级配及沥 青含量的合格性，如不符合要求进行调整；正式拌和后，每半天取一次试样 进行试验，检验矿料级配、沥青含量，马歇尔稳定度、流值、密度、空隙率、饱和度；每天检查各级石料备料质量，一定保证进料合乎要求；派专人检查 沥青拌和料质量，对于生产出的沥青混合料温度每盘检查，对不合格的沥青 混合料坚决废弃。2、沥青混合料运输沥青混合料运输用15T以上自卸汽车，运输车的数量根据拌和站生产能 力、实际运输车速、运距等情况综合考虑，合理配置自卸车。运输车装料前清洗干净，车箱底板及周壁涂一层油水混合液（柴油：水 为1:3）,但不在底板留存余液。自卸车箱后挡板卡扣保持清洁，易于卡紧、开启，以防料车在行进过程中漏料，造成材料浪费和路面污染。运输车均备 蓬布，出场前覆盖好，减少温度散失及免遭雨淋浪费。3、沥青混合料摊铺沥青混合料摊铺采用2台同型号摊铺机组成梯队联合摊铺，具有可加热 的振动熨平板及振动夯等初步压实、熨平装置，摊铺宽度可以调整。下面层摊铺时，摊铺机按基准线行驶来控制高程、横坡度。中、上面层 施工时，为更好地控制好平整度，减少走基准线人为因素的影响，采用移动 式基准装置控制进行摊铺。摊铺机摊铺过程中以一定的速度匀速前进，不随意中途变速或停顿。拌 和站拌和能力、运输能力同摊铺机摊铺能力密切配合，选定合适的摊铺速度,注意松铺厚度及路拱，中途少做变动，必要时细致加以调整，务求平顺，以 求不影响平整度。4、沥青混合料碾压碾压紧跟摊铺机进行。根据以往沥青性路面施工经验，碾压过程拟按初 压、复压、终压三个阶段进行:初压：用振动压路机紧跟摊铺机高频强振2遍，速度3-5km/h。复压：用胶轮压路机碾压4遍。终压：用振动压路机静压2-3遍直至消除轮迹。具体的压实遍数及压实组合根据实际情况按试验段得出的结果确定。碾压时压路机驱动轮面向摊铺机，由低到高，超高段由内侧到外侧依次 连续均匀碾压，相邻碾压带重叠3 0cm左右，对操作手进行培训，不允许压 路机在沥青混合料上转向、调头、左右移动位置或紧急刹车和停在温度高于 70已压过的混合料上，也不允许漏压。振动压路机倒车时先停止振动，在 向另一方向正常运动后再开始振动，避免发生拥包。对于压路机压实不到的局部沥青路面，采用经监理工程师认可的振动夯 板等小型机具，将压路
